Технические характеристики ручного гудронатора
При выборе типоразмера гудронатора ориентируются на объём выполняемых работ. При этом важны следующие параметры агрегата:
- Объём бака, м 3 .
- Производительность распыления, м 2 /ч .
- Принцип заполнения бака.
- Ширина полосы распределения жидкой битумной эмульсии.
- Масса и размеры.
Требуемый объём бака устанавливают по роду выполняемых работ. Например, для заполнения щелей в существующем асфальтном покрытии расход заполнителя должен быть не менее 0,4…0,5 л/м 2 , а для подготовки основания под укладку асфальта – до 0,6…0,8 л/м 2 .
Для обеспечения требуемой производительности работ с использованием ручного гудронатора целесообразно ориентироваться на конструкции, в состав которых входит наиболее полный комплект контрольно-измерительной техники. Он включает в себя манометр, вискозиметр и указатель уровня битума в баке.
В наиболее компактных мини-гудронаторах с небольшой производительностью бак для битума может отсутствовать вовсе, а распыление производится непосредственно из цистерны. Двигатель управляет действием самовсасывающего насоса, который через входной эжектор и фильтр принимает исходный материал по шлангу и направляет эмульсию в распылитель. Исходя из мощности двигателя, длина шланга обычно не превышает 20…25 м. Имеются и конструкции, в комплект к которым входят удлинители, но они рассчитаны на использование только свежеприготовленной битумной эмульсии, и плотностью не более 1100 кг/м 3 .
Технология производства
Современная технология производства битумной эмульсии предусматривает наличие модифицирующих добавок, улучшающих её свойства, ведь «эмульсионка» состоит не только из битумной фракции и воды. К типовым добавкам относятся латекс, полиэтилен, эпоксидный наполнитель, искусственный каучук/смола и т. д. Изменение состава битумной эмульсии на производстве проводится двумя способами:
- изменяющая свойства состава добавка вводится в водную фазу самой эмульсии либо на стадии её приготовления;
- эмульгатор вводится в уже изменённый битум.

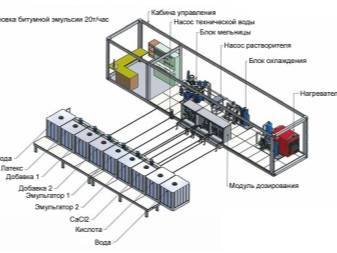

Технологический процесс выпуска битума с эмульгаторами заключается в следующем. Эмульсионная установка обладает прерывистым или непрерывным принципом работы. При прерывистой работе весь процесс контролируется с пульта, которым управляет мастер. Непрерывный принцип предусматривает полу/полностью автоматический процесс без существенного вмешательства со стороны рабочего персонала. Основным исполнительным механизмом здесь служит коллоидная дробилка. Она осуществляет добавление битумных частиц в заранее очищенную воду. Затем битум перемешивается с водой до тех пор, пока состав не станет однородным.
В процессе перемешивания битум разогревается до 160 градусов. Водяная фаза разогревается до 70. Именно при такой разнице температур эмульсия принимает свою первоначальную консистенцию. Состав этот не хранится более 2 месяцев. Температура воздуха на складе – не менее 5 градусов тепла. Перевозят состав посредством металлических цистерн, бочек, автоматических перемешивающих установок, вмонтированных в цистерну.
Распределитель автогудронатора
Распределитель автогудронатора состоит из центрального, левого и правого распределителей. Центральная распределительная труба — квадратного сечения, с патрубками на концах: – левым патрубком, в котором устанавливается фильтр, труба соединяется с напорным трубопроводом, правым — с трубопроводом возврата. Соединение труб — шарнирное, что обеспечивает вращение левого и правого распределителей относительно вертикальной оси патрубков центрального распределителя. Это дает возможность при работе автогудронатора быстро изменять ширину розлива.
Левая и правая распределительные трубы — квадратного сечения и разделены горизонтальной перегородкой. Разделенные полости служат для циркуляции битума в системе.
В нижней полости центрального распределителя имеются отверстия для установки форсунок на расстоянии 190 мм одна от другой. Форсунка состоит из корпуса, закрепленного на распределительной трубе двумя шпильками, пробки с завихрителем и соплом. На пробке имеется поводок для ее вращения.
К центральной распределительной трубе крепятся две пневмокамеры, перемещающие своими мембранами рейку относительно распределительной трубы. При этом пальцы рейки, входящие в пазы поводков форсунок, вращают пробки, закрывая или открывая форсунки.
Рейки левого, правого и концевого распределителей соединяются с центральной рейкой при помощи накидной защелки (при необходимости работы этих распределителей). В транспортном положении левый и правый распределители складываются и фиксируются стопорами. Концевой распределитель крепится на раме автомобиля. Автогудронатор снабжен ручным распределителем, который применяют при небольших ремонтных работах, а также при заделке пропусков на полотне дороги.
Привод битумного насоса осуществляется следующим образом: крутящий момент от двигателя шасси передается на коробку передач — коробку отбора мощности — карданную передачу на насос. Коробка отбора мощности — трехскоростная, установлена на фланце правого (по ходу автомобиля) люка коробки передач. Привод коробки отбора мощности осуществляется от блока шестерен заднего хода коробки передач.
Топливная система автогудронатора аналогична описанной у автобитумовоза и состоит из топливного бака, топливопровода, воздухопровода, двух стационарных и одной переносной горелок. Топливный бак объемом 20 л установлен на правом крыле автогудронатора и имеет воздушный клапан, отрегулированный на давление 4,5 кгс/см2. При повышении давления в баке клапан автоматически открывается, поддерживая давление в топливной системе не выше 4,5 кгс/см2.
Стационарные горелки установлены на фланцах жаровых труб и могут работать независимо друг от друга. Они предназначены для разогрева битумных материалов в цистерне. Переносная горелка, подсоединяемая к топливной системе рукавом, имеет отдельный вентиль и предназначена для разогрева застывших битумных материалов внутри трубопроводов или насоса.
В пневмосистему автогудронатора входят воздушный баллон, три пневмокамеры, трубопроводы и пневмокран. Воздушные баллоны автогудронатора и шасси соединены трубопроводом. От баллона автогудронатора трубопроводы идут к трем пневмокамерам, одна из которых тягой соединена с малым левым краном, обеспечивает два его положения. В рабочем положении кран открывает трубопровод возврата (большая циркуляция). Две другие пневмокамеры установлены на центральном распределителе и приводят в движение рейку распределителя, обеспечивая поворот пробок форсунок. Работой пневт мокамер управляют с помощью пнев-мокрана, расположенного в кабине водителя. В транспортном положении пневмосистему автогудронатора отключают от пневмосистемы шасси.
Устройство и классификация
Мобильный ручной гудронатор включает в себя: Привод на базе бензинового или дизельного двигателя. Ёмкость для битумной эмульсии. Раму, на которой монтируются все узлы агрегата. Насос. Узел распределения жидкой эмульсии (распылитель со шлангом и комплектом сменных насадок). Систему управления и контроля.
Для выполнения ремонтно-восстановительных работ по небольшим участкам покрытия выпускаются переносные мини-гудронаторы. Ёмкость у таких устройств – термоизолированная, это исключает влияние внешней температуры на плотность, и позволяет сохранять указанный параметр стабильным в течение нескольких часов.
Объём ёмкости для ручных гудронаторов обычно не превышает 500 л для устройств на колёсном шасси, и до 80 л – для агрегатов, собранных на рамном корпусе.
Помимо способа перемещения, рассматриваемая техника классифицируется также по следующим признакам:
- по расположению бака с битумной эмульсией – горизонтально или вертикально;
- по компоновке шасси – с одним, двумя или тремя колёсиками;
- по конструкции привода распределения рабочей массы эмульсии – с помощью автономного или встроенного компрессора.
Ввиду существенного увеличения веса гудронаторы малой производительности оборудуются собственным ручным насосом, а при работе от сторонней гидросистемы снабжаются прицепом.
Основные требования, предъявляеме к автогудронаторам
Основными требованиями, предъявляемыми к автогудронаторам, являются: – равномерность распределения битумных материалов с точным дозированием норм розлива на единицу поверхности; – возможность розлива под давлением; – обеспечение сохранения температуры материала при транспортировании его без подогрева и возможность подогрева битума в процессе транспортирования до рабочей температуры 160-180 °С; – возможность забора материалов на битумной базе из битумохранилищ и битумоплавильных котлов; – возможность транспортирования битумных материалов на значительные расстояния и с требуемыми скоростями; Автогудронаторы предназначены для перевозки и распределения под давлением горячих или холодных битуминозных материалов (битумов, дегтей, эмульсий) при постройке и ремонте черных, гравийных и щебеночных дорог способом пропитки, полупропитки или поверхностной обработки, для промасливания и стабилизации грунта при постройке улучшенных грунтовых дорог и аэродромов методом смешения. Автогудронаторы монтируются на автомобильных шасси или компонуются на полуприцепах и автомобильных седельных тягачах. Конструкция автогудронаторов предусматривает выполнение следующих операций с битумными материалами: равномерное их распределение, согласно установленным нормам розлива, распределение ручным распределителем, сохранение температуры в цистерне при транспортировании материалов без подогрева, подогрев в цистерне до рабочей температуры, забор из битумоплавильных котлов и битумохранилищ, перекачивание минуя цистерну, транспортирование к месту работ.
Автогудронаторы состоят из цистерны, автошасси или тягача, системы обогрева, систем перекачки и распределения битума. Машины классифицируют по емкости цистерны и по типу привода битумного насоса на моторные и безмоторные (с приводом от двигателя автомобиля). ГОСТ 27911—2019 предусматривает автогудронаторы двух видов — с цистернами емкостью 3500 и 7000 л.
Цистерна — сварная, изготовлена из листовой стали, в поперечном сечении имеет форму овала, большая ось которого расположена горизонтально. Полость цистерны разделена волнорезом (установленным для смягчения гидравлических ударов) на два сообщающихся отсека. Наверху переднего отсека имеется обечайка горловины, которая служит для наполнения цистерны битумом при установленном сетчатом фильтре, а также является лазом для осмотра, очистки и ремонта цистерны. Обечайка горловины закрывается крышкой с прокладкой при помощи рычага, шарнирно прикрепленного к кронштейну, и откидного болта с гайкой.
В переднем отсеке установлена труба, которая верхней частью входит в колпак и сообщается с атмосферой. Труба служит для слива излишка подогреваемых битумных материалов и уравнивания давления в цистерне с атмосферным. В заднем отсеке сверху и снизу обечайки приварены фланцы для установки клапана. Тарелка клапана открывает или закрывает отверстие во фланце, сообщая или разобщая полость цистерны с большим краном. В транспортном положении клапан закрыт.
Через заднее днище в полость цистерны проходят две U-образные жаровые трубы, предназначенные для подогрева битумного материала стационарными горелками. Для сохранения его температуры цистерна термоизолирована слоем стеклянного волокна и облицована листовой сталью. Внутри цистерны проходит труба, соединяющая полость цистерны с трубопроводом циркуляции. В цистерне установлен указатель уровня битумного материала. При наполнении или опорожнении цистерны поплавок указателя своими стойками двигается по направляющей цистерны, поворачивает валик и установленный на нем зубчатый сектор, который находится в зацеплении с конической шестерней, расположенной на оси стрелки, указывающей количество материала в цистерне. Ось стрелки установлена в кронштейне, прикрепленном к заднему днищу цистерны, и выходит наружу через сальник, предотвращающий вытекание битумного материала из цистерны.
Цистерну устанавливают опорами на деревянные брусья, которые ставят на раму шасси и крепят к ней хомутами. Коммуникация цистерны состоит из большого крана, шестеренного насоса, малых кранов и трубопроводов: циркуляции, приемного, выдачи, напорного, возврата и промывки коммуникации.
Технология приготовления битумной эмульсии
При переработке жирового сырья на эмульгатор технологический процесс производства битумной эмульсии включает следующие обязательные стадии:
- хранение исходных компонентов (щелочь, кислота, битум, жировое сырье);
- доведение исходных компонентов до необходимого состояния;
- дозировка компонентов и их подача в эмульсионную машину;
- получение битумной эмульсии;
- слив готовой битумной эмульсии и ее хранение до отправки потребителю.
Непосредственно при приготовлении битумной эмульсии необходим контроль качества ее компонентов, а также температуры процесса. Полученный продукт должен иметь светло- или темно-коричневый цвет, быть однородным и не растворяться водой. Также при погружении стеклянной палочки в разбавленную эмульсию на ее поверхности не должно наблюдаться крупных частиц битума.
Хранение битумных эмульсий допускается при температуре не ниже 0ºС. Свежеизготовленный продукт может храниться только в чистых цистернах, не содержащих остатков каких-либо органических вяжущих. Чтобы предотвратить испарение воды в процессе хранения необходимо обеспечить циркуляцию эмульсии по принципу цистерна-насос-цистерна.
Перед транспортировкой битумную эмульсию нужно пропустить через специальный фильтр с размером отверстий не более 3 мм, и только после этого материал позволяется загружать в автогудронаторы и автобитумовозы.
В зависимости от типа битумной эмульсии средний гарантийный срок ее хранения составляет от одного до нескольких месяцев.
Особенности эксплуатации ручных гудронаторов
Поскольку битумная эмульсия со временем расслаивается, важно соотнести интенсивность её расхода со временем нахождения битума в баке или цистерне. Производители гудронаторов учитывают этот фактор с особенностями запуска двигателя, снабжая привод регулятором оборотов и муфтой
Наличие регулятора приводит к тому, что в момент запуска двигателя редуктор не соединяется с выходным валом, а работает вхолостую
Когда двигатель набирает обороты, центробежный регулятор через муфту соединяет вал насоса с валом двигателя, после чего начинается подача битумной эмульсии к распыляющему устройству
Наличие регулятора приводит к тому, что в момент запуска двигателя редуктор не соединяется с выходным валом, а работает вхолостую. Когда двигатель набирает обороты, центробежный регулятор через муфту соединяет вал насоса с валом двигателя, после чего начинается подача битумной эмульсии к распыляющему устройству.
Наличие регулятора исключает поломку насоса в случае расслаивания расходного вещества, что возможно при перерывах в работе, превышающих 2…3 часа.
При постоянной работе с ручным гудронатором необходима периодическая промывка всасывающего фильтра от остатков эмульсии, особенно, если используется исходный материал невысокого качества.
При перерывах в работе часть битума остаётся в шланге и распылителе. Чтобы не произошло затвердевания частиц битума, в конструкции гудронатора должна быть предусмотрена система рециркуляции. В этом случае гудронатор снабжается обратным шлангом, через который (при закрывании крана подачи расходного материала к распылителю) производится возврат эмульсии в бак.
Наличие или отсутствие всех описанных конструктивных особенностей определяет и цену на ручной гудронатор. Например, мобильные агрегаты от итальянской фирмы Sigila стоят до 1,2 млн. руб. Цены на отечественную технику аналогичного назначения существенно ниже – от 130 тыс. руб.
