Регулировка карбюратора бензопилы патриот

Частые сбои бензопилы Patriot PT 3816 и саморемонт

Как уже упоминалось ранее, на Patriot 3816 часто ломаются амортизаторы. Их нетрудно заменить. Достаточно отвинтить два винта, удерживающих амортизатор, удалить неисправную деталь и установить новую.

Другим распространенным дефектом Patriot 3816 является разрыв пружины сцепления. Это не так сложно диагностировать, потому что цепь бензопилы будет вращаться постоянно, и пила будет останавливаться, если на холостом ходу поставить шину на кусок, пытаясь остановить вращение цепи.

Чтобы заменить муфту, необходимо снять верхнюю крышку двигателя и отвинтить свечу, а затем через отверстие для свечи с кружевом, чтобы остановить ход поршня. Затем вам нужно снять боковую крышку, цепь и шину с бензопилы, таким образом обеспечивая доступ к муфте. После этого, используя специальный ключ (вы можете использовать ключ из шлифовальной машины), отвинтите муфту.

Муфта имеет обратную резьбу, поэтому она раскручивается по часовой стрелке.

Владение бензопилой во многом облегчает жизнь даже любителю, а в некоторых профессиях этот инструмент фактически незаменим. Однако, как любое относительно сложное устройство, бензопила требует периодического обслуживания. Из-за несвоевременного или не самого качественного техобслуживания, а также в результате воздействия как плановых, так и чрезмерных нагрузок могут появляться разного рода неисправности. Для профессионалов перебои или нестабильная работа пилы снижает эффективность работы или может послужить причиной испорченного рабочего дня. Одной из довольно часто встречающихся неисправностей является неверная настройка карбюратора бензопилы, которая сбивается из-за неудачных попыток регулировки или смещения регулировочных винтов по иным причинам.

Частые неисправности бензопилы Patriot PT 3816 и ремонт своими руками

Как уже было сказано ранее на Патриот 3816 часто обламывает амортизаторы. Заменить их несложно. Достаточно раскрутить два винта удерживающие амортизатор, снять дефектную деталь и установить вместо нее новую.

Еще одна частая неисправность Patriot 3816, это обрыв пружины сцепления. Диагностировать данную неисправность несложно, т. к. цепь бензопилы будет крутиться постоянно, а пила будет глохнуть, если на холостом ходу поставить шину на чурку пытаясь остановить вращение цепи.

Для замены сцепления необходимо снять верхнюю крышку двигателя и выкрутить свечу, затем, через свечное отверстие, при помощи шнурка застопорить ход поршня. Далее, нужно снять боковую крышку, цепь и шину с бензопилы, обеспечив тем самым доступ к сцеплению. После этого при помощи специального ключа (можно использовать ключ от болгарки) раскрутить сцепление.

Сборку пилы осуществляем в обратной последовательности.

Как проверить карбюратор бензопилы?

После регулировки нужно проверить ускорение, максимальное количество оборотов и работу двигателя на холостом ходу. В процессе проверки первого параметра следует резко нажать на курок газа. Если при этом мотор не начал набирать обороты, значит, нужно повернуть винт «L» против часовой стрелки. При этом один поворот не должен превышать 1/8 от полного круга винта.

Для измерения максимальных оборотов потребуется задействовать винт «H». С целью увеличения максимального числа оборотов винт поворачивается по часовой стрелке. Для снижения показателя винт нужно повернуть в обратном направлении. При этом следует помнить, что максимальное число оборотов не должно превышать 15 тыс.

Для финальной проверки бензопилы при работе на холостом ходу нужно завести инструмент и положить ее на ровное место

Дайте мотору прогреться и обратите внимание на следующие элементы бензопилы:

Цепь – не должна двигаться;
Мотор – при нажатии на курок газа он должен уверенно набирать обороты вплоть до достижения установленного максимального предела.

Важная подсказка – если карбюратор настроен правильно, то звук мотора бензопилы будет сильно напоминать звук при работе 4-тактного двигателя.

В аналогичном порядке выполняется регулировка и проверка карбюратора китайской бензопилы. Разница состоит только в том, что процесс настройки таких инструментов может отнять гораздо больше времени – в среднем, около часа. Кроме того следует помнить, что регулировка китайских бензопил требуется гораздо чаще – нередко ее нужно производить сразу же после обкатки нового инструмента.

Устройство карбюратора бензопилы – просто и доступно

Как и в случае с другими узлами бензопил, прежде, чем ремонтировать карбюратор, следует детально изучить его конструкцию. Это поможет определить истинную поломку и быстро устранить ее. Конструкция карбюратора бензопилы состоит из таких элементов:

Трубка – оборудуется поперечной заслонкой, регулирующей попадание воздуха внутрь системы;
Диффузор – расположен рядом с входным отверстием подачи топлива. При сужении диффузора скорость подачи воздуха в систему увеличивается;
Топливная игла – служит для распределения топлива;
Поплавковая камера – регулирует уровень топлива в точке входа в канал.

Для лучшего понимания конструкции узла потребуется схема карбюратора бензопила. Она наглядно демонстрирует расположение и способ подключения основных элементов узла.

Принцип работы карбюратора бензопилы достаточно прост. Игла разбрызгивает топливо в поплавковую камеру, после чего горючее смешивается с воздухом. Далее готовая смесь попадает в цилиндр мотора. Чем больше горючего подается к двигателю, тем выше количество оборотом мотора.

Независимо от производителя и модели бензопилы, каждый из современных инструментов оборудуется карбюраторами, обладающими практически идентичной конструкцией и работающими по одному, и тому же принципу. Основные различия кроются в материалах запчастей и их расположении в устройстве карбюратора.

Бензопила Patriot PT 5220

Профессиональная пила Патриот может работать в любых условиях. Она отличается продолжительным сроком эксплуатации, выдерживает большие нагрузки. Гарнитура этой пилы отличается устойчивостью и прочностью.Технические характеристики:

мощность мотора составляет 2500 Вт;
режущая часть имеет размер 5 м;
резервуар для бензина – 0,55 л;
резервуар для смазки – 0,26 л;
вес – 6,5 кг.

Бензопила Патриот 5220 обеспечивает высокий уровень безопасности оператору. Она имеет инерционный тормоз, который останавливает работу изделия при угрозе срыва цепи. Предусмотрены прорезиненные рукоятки, вес модели является небольшим. Антивибрационная система обеспечивает комфорт в выполнении задач.

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

тахометр – для точного определения максимального количества оборотов двигателя;
шлицевая отвертка – необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах.

Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать – пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

L – регулировка низких оборотов (отвечает за качество топлива);
H – регулировка высоких оборотов (отвечает за количество топлива);
T – регулировка холостого хода.

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
Запустить пилу и прогреть в течение 5-10 минут.
Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

Характеристики Patriot PT 3816 и её описание

В маркировке указано число 3816, оно означает, что на бензопиле установлен двигатель объемом 38 см3, а длина шины в стандартной комплектации 16 дюймов (40 см).

Такого объема достаточно чтобы выдавать мощность в две лошадиные силы, что в совокупности с 12000 оборотов дает неплохие показатели производительности. На Патриот 3816 установлен карбюратор с возможностью регулировки качества смеси и неплохой воздушный фильтр, который при необходимости можно промывать в мыльной воде и с ним ничего не случится.

Ширина паза для установки цепи 1.3 миллиметра, цепь и ведущая звездочка имеет шаг 3/8 дюйма, длина цепи 57 звеньев.

При необходимости, на бензопилу можно установить другую шину, цепь и ведущую звездочку, конструкция Патриот 3816 это позволяет.

Корпус выполнен из пластика, детали хоть и неплохо подогнаны, но имеют зазоры, которые сразу бросаются в глаза. Качество пластика гораздо ниже, чем на бензопилах Штиль или Хускварна. При работе бензопилой ощущается сильная вибрация, причина в амортизаторах, которые изготовлены из жесткой стали и не справляются с возложенными на них функциями.

Амортизаторы данной бензопилы выполнены из стали низкого качества и быстро ломаются, поэтому при активном использовании Патриот 3816, необходимо иметь в запасе хотя бы один запасной амортизатор.

Для удобства оператора, винт регулировки натяжения цепи вынесен на боковую крышку, что действительно очень удобно и безопасно, т. к. вероятность порезов о зубья цепи при её натяжении исключена.

Стартер данной модели оснащен дополнительной пружиной, которая снижает усилие необходимое для того, чтобы провернуть коленчатый вал двигателя и запустить двигатель.

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

Разборка и чистка глушителя

Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.

Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.

Перебои в работе бензопилы сигнализируют о возможном засорении глушителя

Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.

Что делать, если бензин не поступает в карбюратор бензопилы?

Первая из причин этой поломки заключается в засорении топливного фильтра пылью и грязью. Это случается из-за наличия в бензине и используемом моторном масле большого количества вредных примесей. Со временем они скапливаются на поверхности фильтра, из-за чего тот теряет способность пропускать горючее. Чтобы решить проблему потребуется тщательно очистить фильтр, промыв его в ванне с чистящим средством. Если в фильтре образовались отверстия или другие признаки износа, значит, его необходимо немедленно заменить.

Второй причина поломки заключается в загрязнении или обрыве трубки, сквозь которую топливо подается в карбюратор. Если шланг не оборван, то для очистки будет достаточно тщательно продуть его сжатым воздухом из аэрозоля. В случае, если трубка оказалась оборванной, то ее потребуется заменить. При установке шланга места его стыков со штуцерами нужно тщательно обработать герметиком.

Существует еще одна неисправность, которая встречается гораздо реже двух предыдущих. Она заключается в поломке заслонки, регулирующей скорость подачи топлива в карбюратор. Если внутрь ее механизма попала пыль или мелкая стружка, то заслонка блокируется и остается в закрытом положении. Ремонт узла можно выполнить только с заменой заслонки, так как она, чаще всего, не поддается восстановлению.

Признаки некорректной работы карбюратора

Неправильная работа карбюратора может быть связана с засорением впускных отверстий и неправильной настройкой.

Признаки некорректной работы:

увеличен расход бензина, из выхлопного отверстия выходит густой белый дым;
двигатель работает с трудом, с характерным звуком;

мотор запускается и глохнет или совсем не запускается;
бензопила «стреляет» в карбюратор.

Всегда ли нужна регулировка

Прежде чем вмешиваться в заводские настройки карбюратора, убедитесь, что некорректная работа бензопилы связана именно с ним:

Сначала убедитесь, что в бачке нежелающей заводиться пилы есть топливная смесь и она поступает в карбюратор.

Если бак полный, проверьте бензопровод. Отсоедините трубку от карбюратора и проведите подкачку. Если все в порядке, бензин будет выплескиваться плевками в соответствии с нормами производителя.

Слабая подача свидетельствует о засорении канала или топливного фильтра. В этом случае достаточно провести прочистку топливной трубки и заменить фильтр.

Некорректная работа инструмента может быть связана с переполненным баком бензопилы. В этом случае под крышкой кратера будут видны подтеки. Если они есть, проверьте соединение топливной трубки с карбюратором. Она иногда выдавливается при закручивании крышки переполненного бачка. Двигатель может не заводиться по этой причине.

Причиной плохой работы бензопилы может стать качество масляно-бензиновой смеси. Если не слить остатки и оставить инструмент на хранение более 2 недель, в баке начнут происходить процессы смолообразования и полимеризации компонентов. Это может стать причиной образования нагара на поршне, кольцах и гильзе цилиндра. Поэтому всегда готовьте смесь непосредственно перед работой в необходимом количестве.

Если с качеством топлива все в порядке, двигатель бензопилы может не заводиться, от засорения топливного и воздушного фильтров:

Для диагностики топливного фильтра отсоедините канал подачи бензина от карбюратора и произведите подкачку топлива. При слабом давлении или его отсутствии в патрубке следует отсоединить фильтр.

Перед этим освободите бачок от смеси и извлеките сам фильтрующий элемент. Забитый сменный картридж можно почистить, но лучше всего сменить его на новый. При работе инструментом в пыльных условиях, очистку стоит производить регулярно.

Извлечение воздушного фильтра производите осторожно, чтобы накопившаяся в процессе эксплуатации пыль на его поверхности не попала в карбюратор: это может потребовать дорогостоящего ремонта. После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства

Затем просушите и аккуратно поставьте его на место

После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства. Затем просушите и аккуратно поставьте его на место.

Как выбрать?

Необходимо подходить к вопросу выбора бензопилы осознанно. Не стоит покупать бытовую для работ в лесу на постоянной основе. И, наоборот, купив для бытового использования профессиональный прибор, можно использовать его долго. Но стоит ли платить большие деньги за периодическую эксплуатацию агрегата?

Вот на что нужно обращать внимание при покупке:

Бензопила должна быть сбалансирована, чтобы было удобно работать. У устройств Патриот такой проблемы нет, они полностью отвечают современным требованиям. Таким образом, не придется тратить дополнительных усилий, чтобы держать инструмент в руках нужным образом. Ручки и сбалансированность делают пилы популярными на рынке

Также надо обращать внимание на вес инструмента, чтобы его реально было удержать

Инструкция по остановке бензопилы

Чтобы остановить бензопилу, необходимо отпустить рычаг газа, что будет способствовать снижению оборотов двигателя. После этого выключатель можно будет перевести в соответствующее положение.

После завершения работ в баке может остаться топливная смесь, которую следует слить в канистру. Не нужно оставлять ее в баке более пяти суток, так как это может стать причиной нестабильной работы мотора. Довольно продолжительное время может находиться в баке смазочное масло. Во время заправки следует использовать лишь оригинальные минеральные и полусинтетические масла от , которые предназначены для двухтактных двигателей. Использовать масло для четырехтактных моторов при приготовлении смеси для двухтактных двигателей запрещено.

Техническое обслуживание

Содержащейся в инструкции информации достаточно для того, чтобы с высокой точностью отрегулировать карбюратор и натяжение пильной цепи, очистить воздухозаборник, выполнить профилактическую подтяжку резьбового крепежа, устранить причину отказа или неисправности.

Если пила не заводится или сразу глохнет при нажатии на газ, следует убедиться в состоянии фильтров топливного бака и воздухозаборного устройства.
Причиной снижения тяги, перегрева цилиндра двигателя и перерасхода топлива, может быть неграмотная настройка карбюратора.
Поврежденная электропроводка или отсыревшая при длительном хранении катушка зажигания могут быть причиной отсутствия искры на свече.

Главным вашим помощником должна стать инструкция по эксплуатации. Если вы ее потеряли, вы можете обратиться к дилеру компании, бензопилой которой вы пользуетесь, вам предоставят инструкцию в электронном виде.

Итак, перед каждым включением бензиновой цепной пилы обязательно убедитесь в исправности цепи, заточены ли ее зубы, хорошо ли она натянута (не провисает, но и не слишком туго натянута, ее можно немного оттянуть от полотна).

Заточить цепь можно с помощью специального станка или напильника со специальным шаблоном (в зависимости от того, какой шаг зуба цепи, есть разные шаблоны).

Принцип работы карбюратора

Независимо от компании изготовителя, принцип и порядок работы карбюратора движков внутреннего сгорания схож. Для смешения воздуха и горючего, карбюратор представляет устройство, включающий:

воздушную трубку с сужением;
систему подачи топлива;
регулирующую воздушную заслонку.

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе возникает разряжение. В результате вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей топлива двигателей внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, в зависимости от степени разряжения. Открываем воздух – поступает больше топлива, двигатель увеличивает обороты. Правильное соотношение горючей смеси зависит от точной регулировки карбюратора бензопилы. Если в топливе много воздуха, мощность падает, смесь называют обеднённой. Видео- ролики как отрегулировать карбюратор на не могу завести бензопилу партнер 350. При недостатке воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выхлоп несгоревшего горючего. Это говорит, что смесь перенасыщенная.

Бензопила Урал по инструкции требует обкатку с применением обогащённой топливной смеси. Поэтому карбюратор с завода поступает с настройкой на период обкатки. При переходе на рабочий режим узел настраивают заново.

Признаки хорошей работы карбюратора бензопилы:

двигатель работает ровно, напоминая по звуку четырехтактный;
быстрый набор оборотов;
на холостом ходу цепь не прокручивается.

Какие карбюраторы используются на бензопилах Патриот

Производители бензопил Патриот оснащают их типовыми китайскими карбюраторами. Такими карбюраторами оснащают свои бензопилы многие производители бюджетных пил.

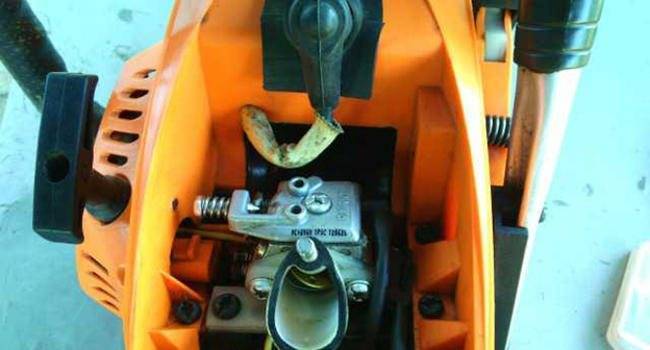

Бензопила Патриот 3816 и пример используемого на ней карбюратора

Особенности карбюраторов, плюсы и недостатки

Бензопилы Патриот линейки Imperial оснащаются полуавтоматическими карбюраторами, с праймером. Это своеобразный ручной насос для подкачки. Когда бензопила запускается с праймером, карбюратор заполняется топливом заранее. Благодаря чему двигатель запускается быстрее. Это особенно хорошо в зимнее время.

Нюансы регулировки карбюратора

Карбюратор бензопилы Патриот 3816 типовой. Аналогичный устанавливается на многих китайских бензопилах.

Регулировка карбюратора своими руками возможна только при наличии определенного опыта и знаний. Алгоритм регулировки следующий:

при заглушенном двигателе винты качества и количества закручиваются до упора, затем выворачиваются на 1,5 оборота каждый;
бензопилу заводят и прогревают в течение нескольких минут;
вращая винт «L» (обозначение имеется на корпусе карбюратора и продублировано на пиле) находится положение в котором двигатель развивает максимальные обороты, после чего отворачивается на ¼ оборота;
винт (Н) выкручивается до того момента пока пила не станет выдавать максимальные обороты при полностью открытом дросселе, после чего тоже отворачивается на 1/4.

Регулировка карбюратора хоть и не сильно сложная процедура, но должна проводиться только после полного осмотра бензопилы и устранения всех имеющихся дефектов двигателя (подсоса воздуха, подтеков топлива, неисправности сапуна), поэтому для проведения настройки советуем обращаться в сервисный центр или к опытному мастеру.
