Демонтаж сцепления и привода маслонасоса
До того как разобрать сцепление, нужно демонтировать ведомую звездочку. Для этой цели аккуратненько вынимаем стопорную шайбу из пазов на валу и снимаем звездочку и игловатый подшипник.
Высочайшей головкой на 19, нужно открутить сцепление. Резьба у него левая, потому откручивается оно в сторону шины, а не задней части пилы Штиль 180.
Раскрутив и убрав сцепление, необходимо сходу снять отражающую пластинку и привод масло насоса, это сделать просто, т. к. они без любого крепления насажены на вал.
Дополнительно: Описание цепных бензопил Урал 2Т Электрон. Рекомендации по эксплуатации и обслуживанию
Прочие характеристики
Если вы хотите знать, как отличить подделку бензопилы STIHL, следует ознакомиться с типичными характеристиками модели МС-660. Ниже перечислены особенности инструмента немецкого производства:
- Классификационная группа – бензопила высокой мощности для профессиональной деятельности.
- Действующий объем силовой установки (куб. см) – 91,6.
- Показатель мощности (кВт) – 5,2.
- Сила мотора (л. с.) – 7,1.
- Вес (кг) – 7,3.
- Соотношение массы и мощи агрегата (кг/кВт) – 1,4.
- Тип рабочей цепи – Oilomatic Rapid Micro при шаге 3/8.
- Размер шины (мм) – 500.
Если вы решили приобрести STIHL MS 660, как отличить подделку, цена которой иногда сопоставима с оригиналом? Во-первых, это тяжелый во всех смыслах инструмент весом более 7 килограммов и мощностью свыше семи лошадиных сил. Пила может эксплуатироваться в промышленных мастерских, при непрерывном функционировании в течение длительного периода.
Этот агрегат стоит не менее 45 тысяч рублей в розничной продаже. Поддельная копия имеет похожие габариты и массу, однако показатель мощности в два раза меньше, а длительность непрерывной работы существенно ниже, плюс недостаточная прочность корпуса и рабочих деталей.
- https://proogorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/obzor-benzopily-stihl-660-ms
- https://arendavlg.com/benzopily/kak-otlichit-kitayskuyu-benzopilu-stihl-ms-660-ot-originala.html
- https://benzopilok.ru/brend/stihl/benzopila-ms-660.html
- https://fermerinform.ru/benzopila-stihl-ms-660/
- https://machinspec.com/lesozagotovitelnaya/benzopila/shtil-ms-660.html
- https://opilah.ru/benzopily-tcepnye/benzopila-shtil-660-ms-obzor
- https://specmahina.ru/benzopila/stihl-660.html
- https://vsekarby.ru/benzoinstrument/benzopily/karbyurator-stihl-ms-660.html
- https://fb.ru/article/279023/benzopila-stihl-ms–kak-otlichit-poddelku
Бедная и богатая смеси
Чуть подробнее о «бедной» и «богатой» смесях.
«Богатая смесь»
«Богатая» смесь это топливная смесь в которой количество топлива подаваемого в карбюратор превышает нормы. В таком случае топливо не успевает сгорать полностью и производится меньше энергии, чем при оптимальном соотношении топлива и воздуха. Частично неотработанное топливо попадает в глушитель, тогда бензопила сильно дымит.
«Бедная смесь»
В «бедной» смеси избыток воздуха, что то же не есть хорошо, так как имеет свои минусы. А именно: недостаточную энергию при вспышке (а значит потерю мощности в итоге), чрезмерный нагрев цилиндра ввиду недостаточной смазки и высоких оборотов, что приводит к задирам, а там недалеко и до «заклинивания» двигателя.
Как производится регулировка карбюратора на бензопилах
Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора
ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора
ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора
Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.
ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы
Как настроить карбюратор бензопилы, если она вообще не заводится
Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:
- винт L – на один оборот;
- винт H – на полтора оборота.
ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия
Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.
ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.
Статья по теме:
Как правильно и точно отрегулировать карбюратор: пошаговая инструкция
Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.
Иллюстрация Описание действия
Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта
Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения
При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть
В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)
В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная. Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке
Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке
Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке
Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро
После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах
Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.
Watch this video on YouTube
Какие карбюраторы используются на китайских бензопилах
Самые оптимальные конструкции карбюраторов для бензопил разработаны ведущими мировыми производителями – немецким Stihl, японским Walbro и других. Эти лучшие разработки превзойти трудно. Поэтому большинство китайских производителей копируют лучшие модели.
Некоторые безымянны, от неизвестного производителя и не имеют даже маркировки. Их предлагают просто для конкретной модели бензопилы. Например, карбюратор для бензопилы Stihl MS 361.
Другие имеют фирменные наименования известных брендов.
Третьи имеют собственные броские названия – в русской транскрипции Кинг-конг, Технопарк, Резет и другие.
Какой карбюратор устанавливается на бензопилу Stihl MS 660
Карбюратор бензопилы Stihl MS 660 – мембранного типа, что позволяет ей работать даже в перевернутом положении. Компания имеет более чем полувековую историю производства бензопил, поэтому каждый узел достаточно совершенен.
Неоригинальные изделия от других производителей чаще всего имеют идентичную конструкцию.
Бензопила Stihl MS 660 – одна из самых мощных в мире (7,1 л.с.), профессионального класса.
Поэтому карбюратор на ней отличается повышенной пропускной способностью, достаточной для такого объема двигателя, и надежностью.

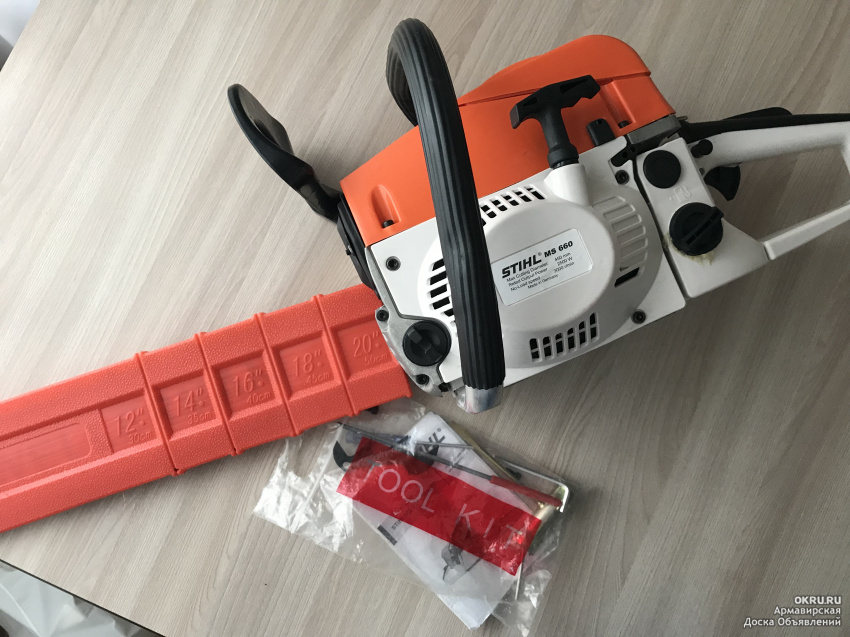

STIHL MS-660: как отличить подделку от оригинала?
На территории РФ право на продажу официальной продукции «Штиль» предоставлено исключительно легитимным дилерам. Из этого следует, что на стихийных рынках и у сомнительных частников купить оригинальную пилу невозможно. У официальных представителей имеется сертификат, выполненный в сером колере, который должен предоставляться по первому требованию покупателя.
На инструменте присутствует наклейка с серийным номером, который продублирован на пластиковом корпусе под глушителем. Кроме того, этот индекс обозначен на упаковочном коробе. Все три номера должны между собой совпадать.
На шине имеется одно большое отверстие. Как завести штиль, запуск бензопилы штиль, как правильно завести бензопилу штиль 180 первый запуск видео оригинальная бензопила stihl ms 180. В подделках часто присутствует дополнительное маленькое гнездо, предусмотренное вроде как для смазки. Китайская подделка 660 оригинальный stihl ms 660 и сравнить с 660 – бензопила для. Однако это обман – производители оригинальной модификации предусмотрели смазочный узел с запасом масла, которого вполне хватит на весь срок использования.
Кроме того, стандартная цепь имеет на каждом звене букву S, в отличие от поддельных экземпляров. На оригинальной модели применяется минимум наклеек (есть на рукоятке, где прописаны правила безопасности). Основной логотип STIHL приклеен быть не может.
Где продают подделки бензопилы STIHL?
Вам могут продать копию бензопилы STIHL MS 660 у торговых центров, на дачах и даже во дворах вашего дома. Цена начинается от 100$ и в зависимости от вашего умения торговаться, может упасть до 50$.
Как правило мошенники используют одну и туже историю:
- Бензопилами выдали зарплату на стройке или заводе.
- Закупили краденую партию по дешевке.
- Была уже куплена, но друзья или теща подарила еще пять штук.
- Нужно пропить или срочно нужны деньги.
- Много подделок на досках объявлений.
Если вам нужна бензопила на пару дней, и вы не собираетесь валить лес в промышленных масштабах, то поддельная бензопила STIHL MS 660, очень вам пригодится. Китайская подделка хоть и хуже по качеству чем оригинал, но вполне способна «пилить» древесину, в древности люди справлялись с более скудным инструментарием. Ее не жалко ронять, кидать, ловить гвозди и прочее, в бак можно лить что угодно, лишь бы горело, а после ее поломки, закинуть данную бензопилу на чердак, и забыть ее как страшный сон.
При демонстрации работы изделия, вам кажется что пила хорошая. Эта иллюзия из за того что продавцы заливают в бак чистый бензин. После спектакля ресурс «недоштиля» сокращается на 50%. Если вы купились на уловку и приобрели ее, то пользуйтесь пилой как есть, с тем топливом что залил продавец.
Преимущества пилы “Штиль” МС-660
«Пила отличного качества и высоких возможностей.
Достоинства: мощность, пилит вообще любую древесину, выносливость, долговечность.
Недостатки: очень дорогая, если вы не профессионал и никак не связаны с древесиной в больших масштабах — можно смело брать дешевле.
Опишем характерные особенности мотопилы, выгодно выделяющие ее из различных конкурентоспособных аналогов:
- надежность и оригинальность оригинальной пилы “Штиль” MS-660;
- автономность работы, нет привязки к источнику питания;
- облегченный запуск при любых температурах;
- стабилизация оборотов в рабочем режиме и на холостом ходу;
- высокая производительность силовой установки;
- высокий крутящий момент;
- ремонтопригодность бензопилы, наличие в доступе запасных частей;
- возможность распиловки деревьев большого диаметра;
- защита пилы от воздействия осадков;
- система безопасности на высоте, тормоз срабатывает автоматически;
- доступ к воздухозаборнику максимально упрощен;
- эффективное и упрощенное крепление пильной гарнитуры;
- экономная система смазки;
- простота сборки и эксплуатации;
- однорычажное управление;
- улучшенная система подачи топлива.
- Недостатки следующие:
- высокая цена пилы;
- высокая стоимость комплектующих.
