Разборка шуруповерта Bosch 14 4

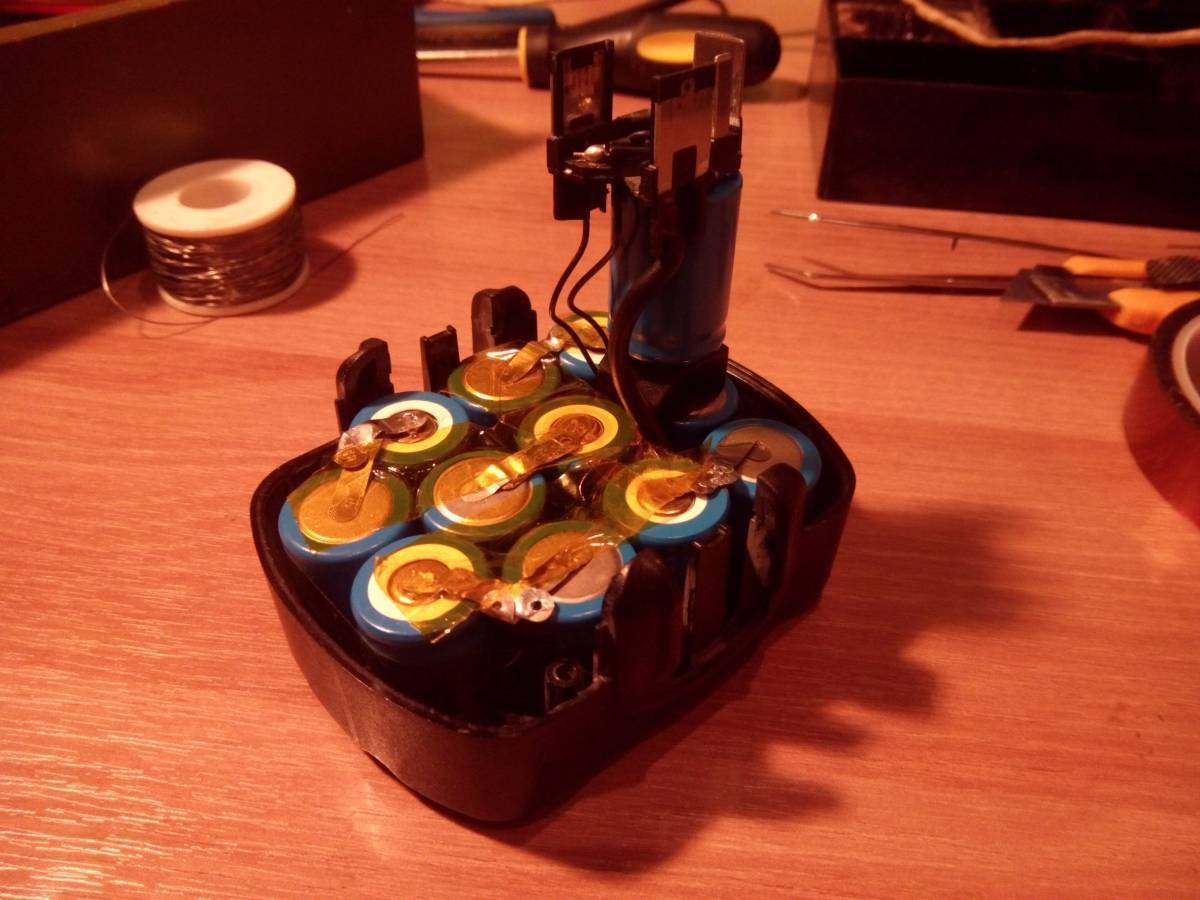

Сборка батареи

Все аккумуляторы нужно соединить последовательно, в той-же конфигурации, что были соединены старые аккумуляторы. Лучшим способом сборки будет уложить банки в корпус аккумулятора и припаять соединительные пластины к верхней части банок, затем перевернуть полученную конструкцию и припаять соединительные пластины к нижней части банок.

При сборке соблюдайте крайнюю осторожность, не закорачивайте банки, а также следите их полярностью. После соединения элементов батареи лучше их соединить между собой клеем

Вот и все, после сборки, аккумулятор снова работает как новый. Старые аккумуляторы не выбрасывайте, так как среди них еще могут иметься вполне рабочие элементы, которые могут пойти на замену, в батареи такого-же типа.

Что можно отремонтировать своими руками

Чаще всего ломаются у шуруповерта те детали и узлы, которые испытывают самую высокую нагрузку в процессе эксплуатации. Если взглянуть на внутреннее устройство шуруповертов, приведенное на фото, то становится понятно, что инструмент состоит из четырех основных узлов:

Патрона с редуктором;
Электрического двигателя;
Стартовой или пусковой кнопки;
Аккумуляторной батареи.

Из перечисленных деталей шуруповерта реальному ремонту подлежит любой из компонентов, за исключением батареи. Пластиковый корпус и сетевой шнур, крепление под батарею практически не ломаются, если не ронять инструмент с большой высоты. Но даже в этом случае ремонт трещины можно выполнить полиуретановым или эпоксидным клеем, а шнур просто заменить. Если трещина более 4 см, то вдоль краев разлома нужно просверлить дрелью два ряда отверстий и стянуть тонкой стальной проволокой. Такой способ восстановления корпуса электроинструмента, несмотря на варварский вид, обеспечивает прочность на уровне нового.

Любые попытки ремонта аккумулятора шуруповерта обычно заканчиваются выходом из строя зарядного устройства или двигателя. Не пытайтесь вскрывать цилиндрические ячейки аккумулятора, возможно воспламенение ионно-литиевой начинки.

Ремонт шуруповерта начинается с разборки корпуса. Для этого нужно отвернуть несколько саморезов, после чего корпус шуруповерта разделяется на две половинки, открывая для ремонта доступ ко всем основным узлам электроинструмента.

Как разобрать патрон

Со временем механизм забивается пылью, которая образуется при сверлении. При прокручивании слышен характерный хруст, начинается заедание. Для ремонта требуется разборка патрона шуруповерта. Дальше:

Потребуется демонтировать нижнюю муфту (при сборке рекомендуется установить ее в том же положении, что и была – можно нанести метки для ориентира). Берется отвертка с тонкими лезвием или не заточенный нож, чтобы поддеть муфту по кругу. Все делать аккуратно, не деформируя пластик. Муфта держится внутри благодаря насечкам – после поддевания, когда она достаточно отойдет, нужно простоя потянуть деталь вверх.
Снимается верхнее металлическое кольцо. Оно напрессованно на основание патрона – деталь придется выбивать. Стучать по кулачкам запрещается, потому в работу пойдет болт подходящей длины. Все делается медленно и аккуратно. Болт поджимается кулачками, но не до конца, чтобы обеспечить свободный ход. Слабыми ударами молотка кольцо сбивается с патрона.

Вам удалось разобрать патрон шуруповерта. Все элементы рекомендуется прочистить щеткой и смазать для правильного хода. Головка собирается в обратном порядке.

Провода, идущие от кнопки, отпаивать не надо. Аккуратно, чтобы не повредить основание, снимите нажимную часть кнопки, которая не попадает во внутреннюю область корпуса. Это нужно делать не рывком, а медленно вращать и тянуть на себя.
Снимите защитную крышку. Возьмите нож и плоскую отвёртку. Подденьте и освободите все защёлки. Вытащите элемент под номером 1 и снимите крышку отсека включения под номером 2. Если контакты слегка обгорели, их надо почистить. Но если они сгорели совсем, то кнопку лучше всего заменить. Она продаётся в комплекте с проводами. Если контакты целы, то идём дальше.
Придерживая пружину, аккуратно извлеките механизм включения. Посмотрите внутрь. Возможно, из-за низкого качества металла контактные площадки стёрлись и образовалась пыль, которая осела внутри пластмассовой коробки. Соответственно, диэлектрические поверхности стали проводить электрический ток. Это одна из причин самопроизвольной работы прибора. Вторая причина — вышедший из строя транзистор. Удалите металлическую пыль ватой, смоченной спиртом. Контакты можно поскоблить ножом, но только не наждачной бумагой, чтобы не испортить их поверхность. Теперь соберите всё в обратном порядке. Сгоревший транзистор замените. Включите инструмент.

Причиной неисправности кнопки могут стать подгоревшие контакты, металлическая пыль или сгоревший транзистор

Ремонт аккумулятора

В шуруповёртах применяются три вида аккумуляторов:

Никель-кадмиевые (Ni-Cd). Их можно заряжать очень много раз, но они обладают эффектом памяти. Если вы не дожидаетесь полной разрядки и начинаете заряжать батарею, то постепенно её ёмкость будет уменьшаться. Раскачайте аккумулятор перед первым использованием. Три раза разрядите и зарядите его, чтобы ёмкость стала максимальной.
Никель-металл-гидридные (Ni-MH). Особенностью таких аккумуляторов является менее выраженный эффект памяти, но высокий ток саморазряда. Если вы предполагаете хранить шуруповёрт без использования больше месяца, обязательно полностью зарядите его аккумулятор.
Литийионные (Li-Ion). Эти батареи быстро заряжаются, но не переносят морозы. Их можно заряжать когда удобно.

Хранить все виды аккумуляторов необходимо отдельно от шуруповёрта и зарядного устройства. При долгом неиспользовании их нужно подзаряжать раз в месяц.

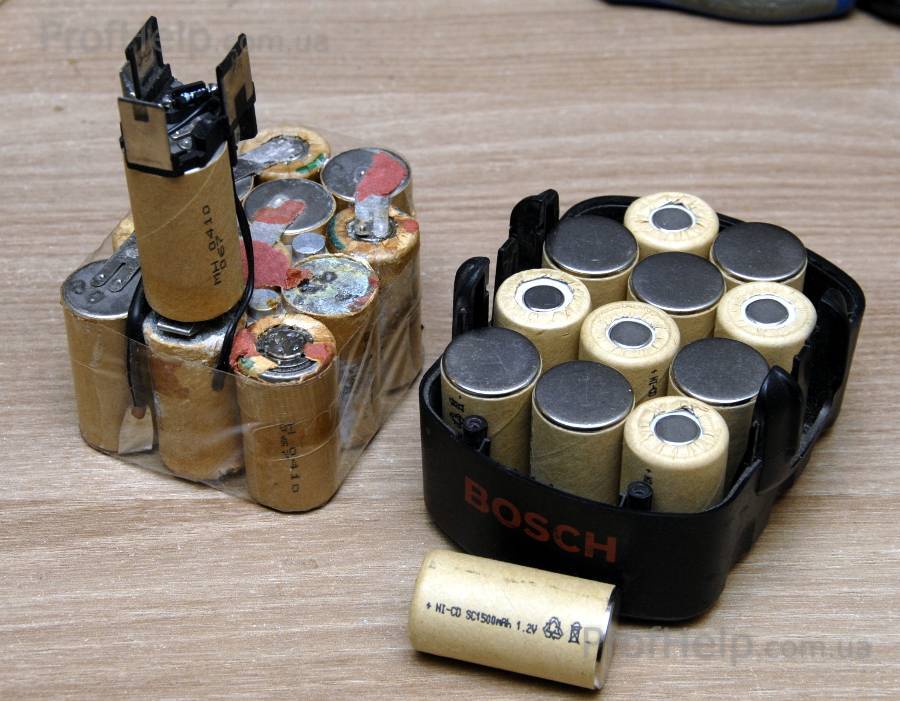

Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Значение рабочего напряжения указано на корпусе (оно одинаково для всех элементов). Нерабочие батарейки замените.

Аккумулятор шуруповёрта состоит из нескольких элементов, прозвонив которые можно найти и заменить те, что вышли из строя

Если аккумулятор не снимается, скорее всего, заклинила фиксирующая кнопка. Необходимо снять верхнюю часть корпуса, отсоединить аккумулятор, разобрать его и отрегулировать кнопку.

Распространённые неисправности и причины их появления

Угольные щётки изнашиваются в результате трения. В итоге они уже не контактируют с коллектором. Если вы пользуетесь инструментом лишь изредка, вероятность критического износа сводится к минимуму.

При частичной потере контакта возникают следующие дефекты:

неравномерное вращение мотора;
повышение искрения;
резкие рывки и тряска инструмента;
заклинивание щёток.

Возможно, произошёл разрыв цепи, что привело к отказу двигателя. Также невооружённым глазом видны следующие неисправности:

сломалась прижимная пружина;
повредился коллекторно-щёточный узел;
оборвался провод щётки.

Если при работе шуруповёрта случается искрение — проблема требует срочного решения. Частые причины возникновения искр в двигателе:

Засорение двигателя. В данном случае необходима его очистка.
Разный уровень сопротивления у контактов, неправильно подобранные щётки. Даже в случае правильного подбора расходного материала потребуется время, чтобы угольные щётки притёрлись.

Инструкция по очистке двигателя:

Отвинтите крепёж, соединяющий половинки корпуса.
Аккуратно вытащите содержимое корпуса шуруповёрта.
По возможности отсоедините электронную плату с пусковой клавишей от двигателя, не повредив при этом провода.
Далее требуется извлечь переключатель скоростей.
Разъедините двигатель, редуктор и патрон с муфтой.
Откройте металлическую крышку на заднем корпусе двигателя, затем снимите щёткодержатель (в его роли может выступать латунный стакан с щётками).

Разобранный шуруповерт

Типы крепления

Существует три способа крепления:

Конус Морзе. Здесь происходит спряжение двух поверхностей в виде вала с отверстием. Конусность зависит от типоразмера. Это наиболее простой вид крепления, который применяется в большинстве моделей.
Резьбовой предполагает наличие резьбы внутри патрона. Также она присутствует на рабочем вале. Закручивается по аналогии с гайкой.
Фиксирующий винт. Считается дополнительным креплением, которое позволяет зафиксировать деталь.

Требуется изучить маркировку, чтобы определить тип крепления. Если указано 1 — 6 B10, то применяется конус Морзе. Цифры показывают диаметр хвостовика и могут быть различными.

Маркировка 1,0 — 11 M12x1.25 говорит об использовании резьбового метода крепления. Принципиальной разницы в использовании способа крепления нет, все зависит от удобства пользователя.

Сборка батареи

Как отремонтировать редуктор шуруповерта

Редуктор инструмента состоит из корпуса, в котором находятся его рабочие элементы. Например:

шестерня кольцевая;
сеттелиты;
водило.

В зависимости от производителя и модели устройства, его внутренние элементы могут быть выполнены из металла или пластика. Первый вариант обеспечивает длительных срок их эксплуатации и надежность инструмента.

Редуктор шуруповерта нуждается в периодическом осмотре и смазке его частей. Это требует выполнения следующих манипуляций.

Разобрать редуктор

Корпус бытовых моделей шуруповерта выполнен из пластика, а профессиональных – из легированной стали. После демонтажа металлической пластины получаем доступ до внутренней части редуктора: зубья и венец переключения передач. Если венец не имеет дефектов, его достаточно очистить от грязи и смазать.

Теперь пора приступать к осмотру наружного венца, внутренняя часть которого по периметру оснащена зубьями. От их состояния зависит эффективность работы редуктора. Если зубья стерты, заменить их на новые не представляется возможным. Но выход из ситуации есть.

Просверлить отверстия в корпусе редуктора

Для начала нужно взять самое маленькое по диаметру сверло и высверлить им 4 отверстия в корпусе редуктора

Важно обратить внимание на то, что отверстия должны быть расположены в самом центре расположения зуба

Вкрутить болты вместо новых зубьев

На место стертых зубьев можно установить болты, подходящие по диаметру. Каждый болт аккуратно вкручивается в заранее просверленное в корпусе отверстие.

Использовать бормашинку

Головки установленных болтов не имеют необходимой геометрической формы. Дабы исправить ситуацию можно использовать бормашинку. С ее помощью аккуратно подравниваем головки и ножки болтов, придавая им необходимую форму.

При работе с бормашинкой важно выполнять короткие и плавные движения. В противном случае не исключена возможность перегрева пластикового корпуса редуктора, что приведет к его расплавлению

Собрать редуктор

Перед тем как приступать к сборке редуктора специалисты рекомендуют проверить правильность монтажа новых зубьев. Для этого взять натфиль и очистить им поверхность каждого стертого зуба редуктора. Если этого не сделать, венец может сесть в паз корпуса не плотно или будет прокручиваться.

Затем в корпус вставляется металлический венец. Если он не прокручивается и сидит плотно, значить все операции были выполнены правильно и можно продолжать собирать редуктор. При этом не стоит забывать об обязательной смазке всех рабочих элементов редуктора.

Способы крепления

Есть три способа крепления зажимного цилиндра к шпинделю:

• с помощью резьбы; • с помощью фиксирующего винта; • с помощью конуса Морзе.

Первый способ предполагает наличие резьбы на двух соприкасающихся деталях.

Цилиндр накручивается на вал.

Винт используется в качестве усилителя контакта гильзы и вала.

В этом случае тоже имеет место завинчивание, но фиксирующий компонент служит для дополнительного крепления.

Для винта обычно характерны левая резьба и наличие «крестовой» головки.

Чтобы увидеть элемент, нужно предельно раздвинуть кулачки.

Конус Морзе – вариант, который используется более сотни лет.

Поверхность вала имеет конусообразный формат, аналогичный форме патрона.

Совпадающие параметры обоих конусов дают возможность надежно и быстро совместить детали.

Этот вариант используется во многих современных моделях (пневматических и т. д.).

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

Перфоратор Бош сверлит, но не долбит

Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.

Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.

Новый пьяный подшипник

Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.

Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

Достаете подшипник, удаляете грязь, все части разрушенного механизма.

Покупаете новый «пьяный подшипник», и, смазав все детали новой смазкой, производите замену и сборку, в последовательности, обратной шагам разборки.

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

работающие от сети 220 вольт;
использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

электродвигатель;
нажимная кнопка;
регулятор оборотов с реверсом;
зажимной патрон;
электронный блок;
редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

Неисправности аккумуляторной батареи

Неработоспособность Ni-Cd или Ni-MH батарей часто связана с потерей емкости одного или нескольких элементов. Ремонт аккумулятора шуруповерта своими руками по силам большинству домашних умельцев. Для того, чтобы определить неисправный элемент, замеряют напряжение на каждом из них (к выходным клеммам батареи при этом подсоединяют достаточно мощную нагрузку, например, автомобильную лампочку). Напряжение на нерабочем элементе будет около нуля. Забракованные таким способом аккумуляторы заменяют исправными, соблюдая полярность подключения. При пайке соединений следует избегать перегрева корпуса банок.

Неквалифицированный ремонт вышедших из строя Li-ion Li-pol батарей может привести к их взрыву или воспламенению, поэтому не может быть рекомендован начинающим ремонтникам.

Конструкция таких батарей предусматривает наличие специальной электронной схемы – контроллера, который отслеживает параметры заряда и разряда и не допускает превышения этих величин. При чрезмерном разряде аккумулятора правильная работа контроллера нарушается. Работоспособность батареи иногда можно восстановить путем ее подзарядки напрямую, с отключенным контроллером, до уровня, при котором схема контроллера заработает самостоятельно.

Заменять неисправные литиевые элементы в батарее специалисты категорически не рекомендуют. Это связано с разбалансировкой работы всей цепи из-за различия параметров элементов и невозможностью настроить точную работу контроллера.

Ремонтом никель-кадмиевых батарей занимаются многие умельцы, которые не хотят выбрасывать еще работающий шуруповерт. Как свидетельствует их опыт, причиной преждевременного выхода из строя батарей чаще всего является некачественное зарядное устройство. Несложные схемы зарядных устройств для шуруповертов поддерживают в нагрузке фиксированный ток в течение определенного времени, без учета того, был ли разряжен аккумулятор до начала процесса. Через определенное количество циклов работы батареи ее емкость заметно уменьшается. Это явление называют «эффектом памяти».

Один из способов значительно увеличить срок службы Ni-Cd батареи – полностью разрядить ее перед очередной зарядкой. С этой целью конструкцию зарядного устройства дополняют схемой запуска автоматического цикла «разряд-заряд».

Следует также учитывать, что емкость аккумулятора резко снижается, если инструмент хранится или эксплуатируется при низкой температуре. Не рекомендуется также оставлять на длительный период шуруповерт с разряженной литий-ионной батареей – глубокий разряд легко выведет ее из строя. Подзаряжать во время хранения никель-кадмиевую батарею, наоборот, нет необходимости. Снижение емкости до минимальных значений обычно не приводит к ее повреждению.

В этой статье мы рассмотрим устройство шуруповерта

Уделим особое внимание таким ответственным деталям в конструкции, как регулятор оборотов шуруповерта. Кроме того, разберемся, как устроен регулятор усилия шуруповерта

Подробно опишем процесс изготовления регулятора оборотов своими руками, а также ознакомимся с такой функцией шуруповерта, как автоматическая регулировка оборотов.

Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце

Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

https://youtube.com/watch?v=MC7aTW4CUmw%3F

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

https://youtube.com/watch?v=qxrfGBJmZIo%3F

Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.
