Разборка ствола перфоратора Makita 2450

Конструкция

Разница между обычной дрелью и перфоратором заключается в том, что перфоратор обладает сильной ударной функцией, что помогает работать с более крепкими материалами. Мощность толчка инструмента позволяет мастеру растрачивать меньше физической силы. Одним из надежных помощников в хозяйстве, решении бытовых и ремонтных проблем, является представитель электрической техники Makita.

Устройство Makita состоит из механизированной и электрической частей. Его корпус делится на два цвета: черный и зеленый. Под черной частью находится механический узел, а под зеленой – электрический узел установки.

Механическая половина отвечает за следующие функции:

подачу крутящего момента вала;
крутящий момент;
ударный толчок;
передачу кручения от ротора до самого инструмента.

Электроинструмент Makita – мощнейшее строительное снаряжение для тяжелых, интенсивных нагрузок, обладающее тремя функциями: сверление, дробление, ударное сверление. Аппарат имеет антивибрацию, что свойственно далеко не каждому инструменту. В сборке присутствует индивидуальная предохранительная система от пыли.

Технические характеристики:

вес – 2,04 кг;
SDS-система дает возможность крепить буры;
бьет в минуту 4500 ударов;
мощь движения – 2,7 Дж;
мощность питания от сети – 780 Вт.

Схема разборки

В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора “Макита 2450” имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема (“Макита 2450” – прибор очень сложный).

Первое – это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

Редуктор с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.

Технические характеристики

Определенным набором качеств обладает перфоратор “Макита 2450”. Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS+. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов — 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж. Максимальный диаметр сверления:

для дерева — 32 мм;
для металла — 13 мм;
для бетона — 24 мм;
для полой коронки — 54 мм.

Есть также дополнительные функции у перфоратора “Макита 2450”. Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Читать также: Печь автономка на солярке

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности. Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

К сборке любого механизма следует приступать после тщательной подготовки. Надо подготовить не только детали, но и инструменты, место, смазочный материал.

Для долгой работы перфоратора Бош необходимо любого регулярное и своевременное проведение технического обслуживания, использование качественных смазочных.

Угловые шлифовальные машины (болгарки) фирмы Интерскол очень надежны и долговечны. Они отличаются хорошей работой и высокой безотказностью. Но.

«Сайберия» Строительство домов и строительные услуги

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным. Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Как Правильно Собрать Перфоратор Макита

«Макита 2450»: характеристики, схема сборки, ремонт , отзывы

Общие характеристики

«Макита 2450» известен среди строителей не ремонтников как довольно функциональный профессиональный инструмент. Он прост не надежен в эксплуатации, обладает легкостью не хорошей балансировкой. Используя этот факт «Макита 2450» прослужит достаточно в течении продолжительного срока. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора «» своими силами. Не нужно тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора «Макита 2450» следует приобщиться к технологией его разборки не ремонта.

Технические характеристики

Определенным набором качеств обладает перфоратор

«Макита 2450 «. Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2.4,4 кг. Крепления буров осуществляет система SDS. Перфоратор предназначен для осуществления дробления, сверления не ударного сверления. У него предусмотрены три режима работы. равно one thousand one hundred в минуту, а максимальное число ударов. four thousand five hundred в минуту. Сила поступательного движения в максимуме равна 2.7,7 Дж. Максимальный :

для дерева. thirty two мм;
для металла. thirteen мм;
для бетона. twenty four мм;
для полой коронки. fifty four мм.

Есть также дополнительные функции у перфоратора «Макита 2450». Характеристики выделяют наличие предохранительной муфты, реверса, блокировки , и дополнительно электронную регулировку частоты вращения.

Мощность сети питания равна seven Вт. Длина кабеля составляет four м.

Признаки подделки

По причине большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. Сюда относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR two thousand four hundred fifty

указана для производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» содержит обрезиненную ручку, на в которой требуется указан серийный номер. Что остается сделать нашему клиенту детали чемоданчика также изготавливаются содержать кто собственное мастерство обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о том отказаться от покупки такого инструмента.

Схема разборки

На протяжении осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора «Макита 2450» имеет множество узлов не элементов. Для проведения ремонта следует знать не все они. Вот самые основные элементы, которые представляет схема («Макита 2450». прибор очень сложный).

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

2. Снять крышку;

3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Промежуточный вал

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

а). подшипник поз.46 и кольцо поз.47;
б). прямозубую шестеренку поз.42;
в). подшипник качения поз.41;

А с другой стороны вала снимите:

г). плоскую шайбу 12 поз.35;
д). подшипник 606 поз.36;
е). стопорное кольцо S-7 поз 37;
ж). компрессионную пружину 7 поз.38;
з). муфту сцепления поз.39.

Как отличить оригинал от подделки

Большая популярность бренда Макита иногда имеет и обратную сторону. На хорошей репутации добросовестного производителя находится немало желающий погреть руки. Мошенники открывают подпольные цеха по изготовлению поддельного оборудования, используя клеймо знаменитого бренда.

Для скорой наживы они комплектуют электрические агрегаты некачественными деталями. И такой инструмент способен нормально прослужить очень короткое время. Даже если и не вышел срок гарантийного обслуживания, ни одна сервисная мастерская не возьмется за ремонт подделки. Поэтому при покупке брендовых изделий, необходимо знать, как производитель защищает свои товары от плагиата.

Начинать нужно сразу с кейса. Иногда можно его и не открывать. На фирменном чемодане Макита, буквы названия бренда блестящие. Причем смотреть нужно не на корпус, а на черные застежки кейса. Подделка отличается матовыми знаками.

Далее нужно найти указание, кто непосредственно производил товар. Если на шильдике упоминается Япония, то уже можно не вскрывать кейс. На оригинале пишут – Made in P.R.C. Это говорит, что инструмент собирался из запатентованных деталей в Китае по лицензии, выданной настоящим производителем.

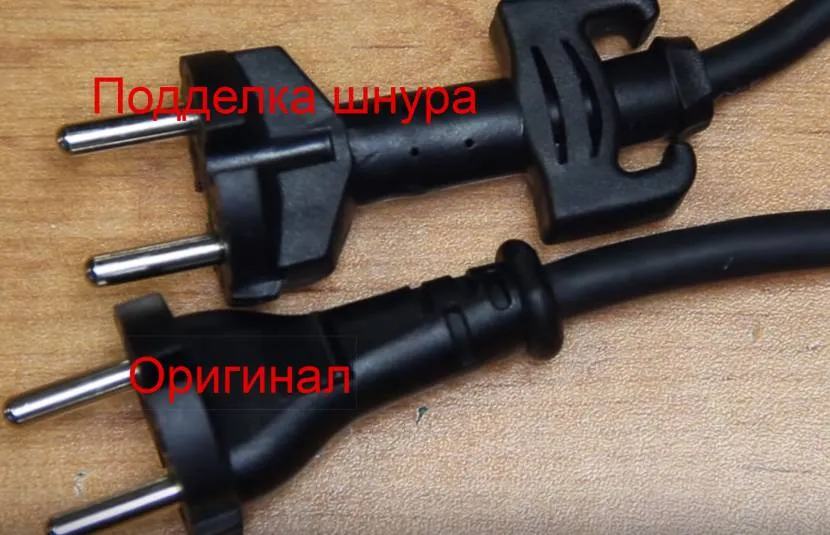

У подделки под Макиту может отличаться даже вилка сетевого шнураИсточник sdelalremont.ru

Открыв чемодан, сразу нужно обратить внимание на длину сетевого шнура. Оригинал комплектуется четырехметровым кабелем

Для контрафакта используют не более полутора метра провода. А то еще и меньше. Также нужно посмотреть внутреннюю подложку кейса. Каждая деталь перфоратора должна лежать в гнезде с обозначением ее названия.

Далее нужно взять инструмент в руки и оценить материал ручки. Если она пластмассовая, то это контрафакт. Макита всегда наносит на рукоять слой резины. А вдобавок еще и маркировку – серийный номер. Можно открыть технический паспорт и оценить фотографию перфоратора. У оригинала на ней очень яркий фон позади инструмента – светло-серый, доходящий до белого. На подделке он будет темного оттенка.

Повседневный уход и хранение

Чтобы инструмент исправно служил мастеру долгие годы, при эксплуатации рекомендуется:

запускать прибор «в холостую» до начала работы

Если перфоратор подает признаки поломки – работу прекращают и начинают диагностику

Завершив работу, позаботьтесь о чистоте перфоратора – важно помнить электроприборы «не любят» воду, чистку проводят пылесосом и ветошью. Если перфоратор работает на морозе или перенесен в помещение с улицы, не запускайте его сразу

Дайте узлам «прогреться», а смазке оттаять. Переносить перфоратор в специальном коробе или чемоданчике (обычно идет в комплекте), чтобы избежать попадания пыли и строительного мусора.

Таким образом, если соблюдать объективные меры предосторожности и правила эксплуатации перфоратора, он прослужит долго и без поломок. Если же неприятность все же случилось – предложенные советы мастеров помогут определить суть проблемы и своевременно устранить поломку. При сверлении отверстий перфоратором главным фактором является не вращение бура, а удар

От его силы зависит как скорость бурения, так и способность инструмента справляться с особо твердыми строительными материалами (бетон, гранит и прочие)

При сверлении отверстий перфоратором главным фактором является не вращение бура, а удар. От его силы зависит как скорость бурения, так и способность инструмента справляться с особо твердыми строительными материалами (бетон, гранит и прочие).

Пыль и постоянные нагрузки на инструмент негативно сказываются на его работе. В процессе эксплуатации сила удара может заметно снизиться или исчезнуть совсем.

Как работает перфоратор и почему он «отказывается» долбить?

Порядок разборки и сборки инструмента

Прежде чем приступить к разбору перфоратора, нужно запастись инструментом, без которого не обойтись: шестигранники, отвертки с различными разрезами (минусовая, крестовая, фигурная), специальные съемники для подшипников, тиски.

Всегда пригодятся:

смазка, растворитель;
запасные щетки (если нужна будет замена);
медный провод подходящего сечения.

Разборка

Для начала необходимо снять быстроразъемный распорядитель. После демонтажа вынуть четыре винта, которые скрепляют «туловище» редуктора механической части. Далее нажать на фронтон вала, убрать крышку черного цвета. Затем вытащить механизированный блок из зеленой стороны, для этого требуется произвести следующие манипуляции:

в ручке вынуть три винта, которые удерживают крышку;
крышку демонтировать;
извлечь угольные щетки, освободить пружины щёткодержателей.

После всех произведенных действий, вытащить механический блок статора. Освободить ротор.

Затем следует разобрать блок механики ударного узла, выкрутить находящиеся в фундаменте корпуса два болтика.

Теперь настало время удаления вала промежуточного, нужно будет по порядку снять с него:

кольцо, подшипник;
шестерёнку прямозубую;
подшипник качения;
шайбу плоскую;
606 подшипник;
кольцо S-7 стопорное;
спираль компрессионную;
муфту сцепления.

Далее снять вал ствола долбления механизма. Необходимо извлечь его изнутри корпуса, а из самого вала вынуть цилиндр.

Продолжая выполнять последовательность разбора, демонтировать его, выполнив следующие пункты инструкции:

выбить соединитель поршня;
убрать плоские шайбы;
извлечь ударник.

Чтобы разложить сам вал, потребуется вынуть шайбу, компрессионную и кольцевую пружины, стальной шар, шестеренку прямозубую. А с внутренней полости устранить металлическое и резиновые (2 шт.) кольца, кольцевую пружину, колечко, плоскую шайбу из металла.

Соблюдая все правила последовательности разборки, перейдем к демонтажу электрической части, в которую входят нижеперечисленные детали:

статор;
выключатель;
ротор;
угольные щетки;
щёткодержатель.

Затем необходимо вынуть два самонарезающих винта.

Сборка

Перед тем как вернуть все детали, из которых состоит перфоратор, на место, следует нанести новый слой смазки. Корпус очистить с помощью бензина. При необходимости сменить все нуждающиеся в замене детали, покрыть лаком катушки. Коллектор обезжирить ватным диском, смоченным в спиртовом растворе, чтобы избежать налипания пыли на смазанный подшипник. Собрать всё в обратной последовательности.

Возможно, потребуется отремонтировать, обслужить, провести профилактику или даже заменить какие-либо детали.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.
