Разборка бензопилы partner 352

Бензопила Партнер 350: характеристики и особенности

Мотопила Partner 350 относится к классу бытовых, или любительских ручных бензиновых пил. Любительская — означает не “клуб по интересам” любителей мотопил, а обозначает мощность и возможности агрегата. Эта пила является одной из лучших в своем классе и оптимально подходит для кратковременной работы в саду, на дачном участке и т.п.

С ее помощью вы подрежете кусты, заготовите хворост для мангала и древесину для ремонта, спилите небольшое деревце. Все это возможно за счет таких технических параметров:

Вес: 4.7 кг
Мощность двухтактного двигателя — 1,8 л.с. (1300 Вт)
Объем двигателя: 34 куб.см.
Электронная система зажигания.
Емкость бака масляного — 0.2 л, топливного — 0,4 л.
Шаг цепи: 3/8 дюйма.
Длина цепи максимальная — 41 см, оптимальная — 35 см.
Праймер для запуска холодного двигателя.

Преимущества бензопилы Partner 350 заключаются в ее компактном размере и удобной эксплуатации. Она обладает встроенной системой безопасности: двойной инерционный тормоз срабатывает автоматически как только возникает аварийная ситуация. потенциально опасная для оператора пилы.

Смазка цепи тоже осуществляется автоматически. При этом топливо расходуется очень экономно, а воздушный фильтр служит дольше благодаря системе CCS. Даже удивительно, что при таких высоких оборотах двигателя пила работает относительно негромко. В качестве приятного “бонуса” — стенки цилиндра покрыты специальным защитным составом, а в ручки встроена анти-вибрационная система.

Что касается недостатков бензопилы Partner 350, то о них красноречивее всего говорят отзывы на форумах. Оказывается, эта модель была впервые выпущена в 2012 году, а затем перевыпущена в 2015. Согласно документам, обновленная модель совершеннее. Но на практике экземпляры первых серий надежнее и ломаются реже. Кроме того, эта пила не снабжена амортизатором — это чувствуется при продолжительной работе. Бензопилы Рartner выпускает шведский концерн Husqvarna, хорошо знакомый пользователям техники для сада, дачного и лесного хозяйства. Заводы по производству техники “Партнер” находятся не только в Китае, но и в США, Италии, Великобритании.

Несмотря на это, цена бензопил Рartner относительно невысока. Запчасти тоже доступны. В западных странах эта марка очень популярна благодаря беспроигрышному сочетанию цены и качества. Но даже шведское качество иногда дает сбой.

Это интересно: Что необходимо знать про регулировку карбюратора бензопилы Stihl (Штиль)

Замена поршневой группы

При необходимости замены цилиндра и поршня бензопилы Партнер 350 её необходимо разобрать по алгоритму, описанному выше. Поршень закреплен в верхней точке шатуна коленчатого вала при помощи поршневого пальца. Между пальцем и шатуном установлен сепаратор с роликовыми подшипниками.

Для замены поршня и цилиндра, необходимо вынуть поршень из цилиндра и снять его с коленчатого вала, для этого с одной стороны поршня при помощи кусачек и небольшой отвертки, вынимается стопор поршневого пальца.

Затем с противоположной стороны его выдавливают при помощи отвертки небольшого размера. Если палец выходит туго, его можно потихоньку выбить при помощи молотка и выколотки, подходящей по размеру, но меньшей, чем диаметр посадочного отверстия пальца поршня.

Новый поршень устанавливается на коленчатый вал таким образом, чтобы стрелка, имеющаяся на крышке поршня, укалывала в направлении движения цепи.

Для проверки правильности установки необходимо взять коленчатый вал с установленным на него поршнем таким образом, чтобы вал, на который устанавливается маховик был в левой руке, при этом стрелка должна смотреть от вас.

После того как новый поршень смонтирован на коленчатый вал, на него устанавливается кольцо, после чего поршень вставляется в цилиндр, при этом детали должны быть смазаны моторным маслом, что позволит не сломать кольцо и облегчить процесс. Далее, устанавливается картер.

Мастера сервисных центров использую алгоритм замены поршневой группы, который позволяет провести работу без полной разборки бензопилы Партнер 350. Как происходит такая замена можно посмотреть на видео.

Следить за ценой

Введите Ваш номер телефона и в ближайшее время представитель компании свяжется с Вами

Компания осуществляет возврат согласно Закону «О защите прав потребителей»

Согласно Закону РФ «О защите прав потребителей» потребитель имеет право на возврат непродовольственного товара надлежащего качества в течение 7 календарных дней с момента фактической передачи товара представителем службы доставки. Возврат товара производится, если указанный товар не был в употреблении, сохранены его потребительские свойства, фабричные ярлыки, товарный вид и т. п.

Отсутствие у потребителя документа, подтверждающего факт и условия покупки товара, не лишает его возможности ссылаться на другие доказательства приобретения товара у данного продавца.

Исключения

Потребителю может быть отказано в обмене и возврате непродовольственных товаров надлежащего качества, внесенных в Перечень товаров, не подлежащих обмену и возврату.

Доставка в срок	89%
Качество товара/услуги	84%
Актуальность цены	100%

142771, Россия, Москва, МКАД 41 км. Строительный рынок ” Славянский мир”, (72км мкада Бизнес парк гринвуд)

Компания на карте

Понедельник	9:00 — 18:00
Вторник	9:00 — 18:00
Среда	9:00 — 18:00
Четверг	9:00 — 18:00
Пятница	9:00 — 18:00
Суббота	9:00 — 18:00
Воскресенье	9:00 — 18:00

Основные неисправности

Для бензопилы Партнер характерными являются следующие типы неисправностей:

нарушения работы двигателя, например, проблемы с зажиганием, подачей топлива или выхлопной и поршнево-цилиндровой системами;
выход из строя узлов карбюратора, например узла муфты, тормоза цепи или системы смазки.

Причины сбоев могут быть разными, но чаще всего это неправильная эксплуатация, недостаточное количество масла или некачественная топливная смесь.

Как снять и разобрать

Исправление неисправностей карбюратора бензопилы возможно только после того, как деталь эту будет снята. А для этого нужно разобрать непосредственно бензопилу. Выполнять эту работу придется в следующей последовательности:

Снять все узлы в строгом порядке. Сначала крышку тормоза цепи и пильную гарнитуру, затем верхнюю крышку, рукоятку пилы и стартер.
После того как эти части будут сняты, необходимо прочистить пилу с помощью компрессора с насадкой.
После этого нужно заткнуть впускное окно, поскольку есть риск попадания грязи и посторонних предметов внутрь.

Чистка

Чистить карбюратор можно разными способами, чаще всего делают это воздухом. Последовательность выполнения работы следующая:

Открутить верхний болт крышки детали.
Снять прокладку клапанов. После этого нужно сеточку продуть сжатым воздухом. При этом дуть надо не вплотную, а на небольшом расстоянии.
Других частей карбюратора снимать не надо. Для чистки поверхности можно использовать специальную жидкость.
Теперь карбюратор нужно собрать, крепя детали в обратной последовательности.

Другие ремонтные работы

Для эффективной работы бензопилы Партнер могут потребоваться и другие ремонтные работы. Выполнить руками своими ремонт несложно.

Наиболее частой проблемой является отсутствие:

искры в свече (нужно либо прочистить зазор на свече, либо сменить катушку или маховик на аналогичные детали);
подачи топлива (причиной может быть засор шланга или топливного фильтра);
подачи воздуха (требуется промывка воздушного фильтра).

Заводские Настройки карбюратора бензопилы Хускварна 137. Устройство и принцип работы карбюратора

Карбюратор служит для подготовки горючей смеси в определяемой оператором пропорции из бензина и воздуха.

Излишне обогащенная, как и излишне бедная, смесь приведет к нестабильной работе двигателя, может вызвать перегрев и ускорить износ поршневой системы.

От правильной настройки и регулировки зависит исправное функционирование устройства.

А для этого необходимо знать принципы работы карбюратора бензопилы Хускварна.

Его конструкция состоит из следующих элементов:

корпус с зажимными болтами и набором прокладок;
топливный насос — устройство, закачивающее в карбюратор бензиново-масляную смесь;
диафрагма — предназначена для ограничения подачи горючей смеси в двигатель;
поплавковая камера — в ней собирается топливо, уровень регулируется поплавком, по мере необходимости смесь подается в основную камеру для смешивания с воздухом;
основная камера — через нее проходит воздух, и туда же впрыскивается топливо, количество подаваемой в двигатель смеси регулирует расположенная здесь же дроссельная заслонка;
диффузор — участок сужения трубки, подающей воздух, в месте впрыска топлива;
игольчатый клапан — устройство, регулирующее подачу топлива;
жиклер — винты, регулирующие подачу смеси на высоких и низких оборотах, а также винт холостого хода.

Также в устройстве карбюратора, помимо дроссельной, есть заслонка, расположенная на входе из воздушного фильтра. Она искусственно снижает подачу воздуха, делая смесь более насыщенной для облегчения запуска холодного двигателя.

За впрыск топлива в основную камеру отвечает клапан-форсунка, он же предотвращает попадание воздуха

При настройке карбюратора на бензопиле Хускварна особое внимание стоит уделить этому клапану, т. к. его состояние оказывает прямое воздействие на работу двигателя

При длительном хранении форсунка может залипнуть. Это ограничит поступление топлива и не даст запустить двигатель

его состояние оказывает прямое воздействие на работу двигателя. При длительном хранении форсунка может залипнуть. Это ограничит поступление топлива и не даст запустить двигатель.

Также от длительного использования либо по причине заводского брака клапан может пропускать воздух в основную камеру. В этом случае исправить проблему поможет только его замена.

Работа карбюратора происходит следующим образом: воздушный поток, попадая в диффузор, смешивается с впрыскиваемым топливом, получившаяся смесь подается в двигатель. Количество смеси регулируется дроссельной заслонкой. Чем больше смеси, тем выше обороты двигателя.

Бензопила Партнер 350 – характеристики модели

Высокой эффективности цепной пилы Partner на садовом участке удалось достичь благодаря хорошим заводским параметрам.

Технические характеристики садового инструмента включают:

мощность заводского ДВС – 1,8 л. с./1,3 кВт;
объем штатного кованого цилиндра – 36 см3;
скорость работы мотора на холостом ходу – 4000 об/мин;
вместительность бака для топлива – 400 мл;
объем резервуара для масла – 200 мл;
рекомендуемая длина шины – 40 см;
шаг пильной цепи – 3/8 «;
вес – 4,7 кг.

Во время работы бензопила Partner создает минимальный шум и вибрацию. Звуковое давление на оператора при работе мотора на максимальных оборотах не превышает 108 дБ.

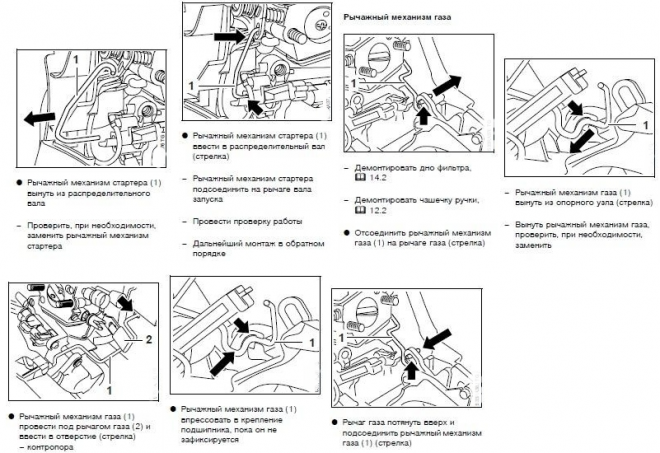

Особенности разборки пилы Partner

Как любая техника и процедуры с ней, разборка пилы Partner подразумевает некоторые особенности, о которых надо быть осведомлённым её владельцу

О многом вы можете узнать из наших видео, но акцентировать внимание стоит на следующих нюансах:

установка крышки кратера происходит без прокладки, но вместо неё стоит тонким шаром нанести красный герметик. Предварительно обязательно обезжирить обе поверхности, чтобы они лучше контактировали;
используйте специальный съёмник, чтобы снять маховик, хотя, многие специалисты приспособились орудовать ключом и слегка постукивать выколоткой;

Разобрать пилу Партнер вовсе несложно, опираясь на качественное видео и пошаговые рекомендации специалистов нашего сервиса. В общем, данный механизм состоит из аналогичных элементов, как и большинство бензопил пользовательского уровня. Следовательно, его разборка и обратная сборка не составит для вас трудностей. Магазин бензоинструментов Kosi Kosa рад предложить вам качественный инструментарий, а также содержательные статьи по эксплуатации и ремонту механизмов.

Регулировка карбюратора бензопил Stihl и Partner

Общий вид Stihl и Partner (Штиль и Партнер):

Карбюратор бензопилы Stihl:

Карбюратор бензопилы Partner:

При внешнем различии устройство карбюраторов у бензиновых пил этих производителей одинаковое. Минимальная частота вращения коленчатого вала ДВС составляет 700…800 об/мин. При этой частоте цепь не приходит в движение.

Регулирование рекомендуется проводить при установке на горизонтальной опоре.

Выполняется прогрев до достижения устойчивого режима работы. Если регулировки нарушены, приходится периодически нажимать на рычаг привода дросселя.
Винтом ХХ добиваются начала движения цепи, а потом обратным вращением устанавливают режим, когда цепь не движется.
Винтами L и Н выставляют максимальные обороты и качество смеси. Поворачивают до конца, а потом возвращают на пол-оборота обратно.

На видео показаны регулировки карбюратора Штиль:

Внимание! На карбюраторах Штиль довольно часто наблюдается залипание клапана в форсунке. Чаще всего такое явление наблюдается при неправильном хранении пилы

Некоторые пользователи забывают полностью сливать топливо перед длительным хранением. Клапан прилипает к корпусу. При испарении бензина остается только масло. Оно и способствует прилипанию. Приходится аккуратно разбирать устройство и тщательно его промывать.

Видеоролик ремонта карбюратора Партнер:

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

забит воздушный фильтр;
затруднена подача топлива из бензобака в карбюратор;
забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Устройство карбюратора

После принятия решения о регулировке мотопилы «Партнер-350» первым делом следует изучить конструктивные особенности ее деталей. Важнейшей составной частью системы является диффузор, служащий в качестве сужающего приспособления для повышения скорости потока подаваемого кислорода. Диффузор расположен непосредственно возле входного отверстия, сквозь которое осуществляется подача топлива. Регулирование потока поступающего кислорода производится при помощи имеющейся в конструкции карбюратора трубки с поперечной заслонкой. Подача топлива осуществляется через распылитель, имеющий вид иглы. В конструкции карбюратора также предусмотрена поплавковая камера, предназначение которой состоит в регулировании подачи топлива при входе в канал.

Цикл №3: неисправности свечи зажигания и образования искры

Когда поршень достиг верхней мертвой точки и сжал правильно подготовленную рабочую смесь вместе с воздухом, то ее поджигает электрическая искра, проскакивающая между контактами свечи.

Искра – это разряд электрического тока в среде газов. Он должен обладать определенной силой и мощностью. Слабая искра свечи не способна воспламенить топливную смесь.

Причины плохой искры следует искать в электрической и кинематической схеме ее образования – магнето. Так называют устройство, преобразующее механическую энергию вращения вала в искру: разряд тока.

Триммеры и бензопилы сейчас снабжаются бесконтактной электрической схемой магнето: она в эксплуатации создает меньшие проблемы, чем система с прерывателем. С ней бензомотор заводится надежнее,

В систему зажигания бензокосы входят:

маховик или ротор магнето со встроенными постоянными магнитами;
высоковольтная катушка с проводами и электронной схемой;
свеча зажигания.

При ремонте нужно учитывать, что электрические схемы магнето могут отличаться различными деталями электроники и конструкциями свеч, хотя производители их стараются унифицировать и стандартизировать.

Понять принцип их работы поможет следующая картинка.

Постоянное магнитное поле ротора вращается рядом с высоковольтной катушкой, имеющей обмотки управления, силовую и зарядную. В каждой из них наводится своя электродвижущая сила, являющаяся источником энергии электричества.

Выходная обмотка высоковольтного трансформатора под управлением электроники выдает импульсы тока разряда на свечу зажигания, между контактами которой проскакивает искра.

Раньше я видел старый специализированный прибор проверки свеч зажигания в герметичном прозрачном корпусе. Внутри агрегата создавалось давление, вкрученная свеча подключалась к электрической схеме и проверялась на искру.

Однако проверить силу искры и работу свечи с катушкой зажигания может каждый владелец прямо на триммере:

свеча выкручивается свечным ключом из блока цилиндров;
на головку свечи нужно подключить высоковольтный провод с диэлектрическим наконечником – восстанавливаем контакт соединения выходной обмотки трансформатора;
металлическая часть корпуса свечи укладывается на блок цилиндров. Можно использовать токопроводящий проводник – тот же свечной ключ. Только его нельзя вставлять в цилиндр: можно повредить головку поршня;
свободной рукой необходимо равномерно тянуть, но не дернуть, шнур стартера. Визуально наблюдаем состояние искры на контактах свечи.

Сила искры зависит от качества:

контактов свечи зажигания и состояния ее изоляции;
целостности высоковольтного провода;
исправности высоковольтной катушки;
степени износа постоянных магнитов маховика;
воздушного зазора между маховиком и катушкой зажигания.

Если искра слабая или отсутствует, то чаще всего причины неисправности кроются в загрязненных контактах или нарушении заводского зазора свечи. Другие факторы проявляются меньше.

Я записал марку свой заводской свечи: L7T. Можно использовать аналоги в случае поломок или повреждений, когда потребуется ремонт.

Свечной зазор бесконтактного зажигания триммера нужно поддерживать в интервале 0,7-0,8 мм. При осмотре и диагностике рекомендую отчищать контактные электроды от нагара. Поможет воронило – разновидность мелкозернистого надфиля.

Причины возникновения неисправностей высоковольтной катушки и изоляции провода нужно учитывать. Но они случаются реже, чем у свечи. Если заметили трещины, порезы, повреждения изоляционного слоя, то замотайте изолентой, наденьте термоусадку, а лучше – замените полностью.

Максимально завышенный воздушный зазор магнето тоже может сильно сказываться на работе бензокосы. Когда она не заводится, его стоит самостоятельно уменьшить до 0,2 мм.

Этот вопрос наглядно объясняет владелец видео ремонт Nick TV в своем ролике «Плохо заводится бензокоса или бензопила, первая профилактика». Рекомендую посмотреть.

Если посмотреть на нижнюю часть катушки зажигания, то посередине видна прямоугольная металлическая пластина.

Она должна располагаться по центральной линии магнето. Смещение вперед или назад: окажется раннее или позднее зажигание. Лучшая работоспособность – по центру. Добивайтесь минимальных отклонений. Настройки простые.

Устранение распространённых неисправностей

Партнер 350 имеет популярные неисправности, которые владельцы этих пил могут самостоятельно диагностировать и устранить. Рассмотрим подробнее популярные неисправности и способы их ремонта своими руками.

Глохнет при нажатии на газ

Если Партнер 350 глохнет при нажатии на газ, то скорей всего проблемы с топливной системой. Самая распространенная поломка, это неправильно отрегулированный карбюратор или его неисправность, а также посторонний подсос воздуха.

Совет: Если бензопила глохнет при увеличении оборотов, не стоит сразу регулировать карбюратор. Начните с проверки двигателя на наличие подсоса постороннего воздуха. Одним из признаков подсоса воздуха является увеличенных холостой ход.

Заводится и глохнет

Если Партнер 350 заводится и сразу глохнет, то как и в предыдущем случае причин может быть несколько, но самая распространенная, это затрудненная подача топлива. Начать устранение неисправности стоит с проверки состояния топливного фильтра и магистралей. Если топливо поступает нормально, то проверить искру и попробовать запустить бензопилу на новой свече, т. к. пила может глохнуть из-за перебоев с искрообразованием.

Также необходимо проверить тягу воздушной заслонки. Если она не открывает воздушную заслонку или открывает не полностью, то двигатель может глохнуть от избыточного обогащения топливом.

Отсутствие смазки цепи

Причин отсутствия подачи смазки на бензопиле Партнер 350 несколько и в данном случае мы можем перечислить их все.

Разрыв масляной магистрали.
Засор масляного фильтра.
Дефект шестерней червячного привода.
Засор магистрали или насоса.

Как решить проблемы масляного насоса описано выше.

Заливает свечу

Очень частая проблема с которой приходится сталкиваться владельцам Партнер 350. Первое с чего начать проверку, это замена свечи на заведомо исправную. Если не помогло, искра хорошая, но двигатель заливает, то причина скрывается в настройках карбюратора. Инструкция по диагностике и настройке карбюратора на Партнер 350 есть на нашем сайте.

Бензопила Partner P350S – особенности модели

Бензопила Партнер P350S оснащена улучшенной антивибрационной системой. Она состоит из нескольких резиновых демпферов, установленных под мотором и карбюратором инструмента. Пружины поддаются равномерной нагрузке, принимая на себя большую часть колебаний ДВС. Это дает возможность долго использовать модель, практически не ощущая усталости.

Характеристики этой модели Партнер включают:

мощность штатного ДВС – 2,04 л. с.;
резервуар для заправки топливной смесью – 250 мл;
возможная длина используемой для работы шины – 35–40 см;
шаг штатной рабочей цепи – 3/8 «;
масса вместе с пильной гарнитурой – 4,8 кг.

Выносливый двигатель этой пилы Партнер дает возможность устанавливать на нее различные насадки. Владелец может использовать болгарку, ледобур и другие приспособления для работы с разными строительными материалами.

Бензопила PARTNER 352. Разборка карбюратора.

L – винт жиклера низких оборотов

H – винт жиклера больших оборотов

Т – винт регулировки холостого хода

При помощи винтов H и L регулируется соотношение горюче-смазочной консистенции и воздуха определяемое открытием дроссельной заслонки. При закручивании винтов (по часовой стрелке) смесь обедняется – низкие обороты, при откручивании винтов (против часовой стрелки) происходит обогащение консистенции, обороты вырастают.

Винт Т регулирует обороты холостого хода. При поворачивании по часовой стрелке число оборотов возрастает, против часовой стрелке – миниатюризируется.

Основная настройка карбюратора делается на заводе-изготовителе при испытании пилы. Карбюратор отрегулирован на более богатую чем лучшая смесь. Такая регулировка должна сохраняться при первых часах работы пилы. Потом делается четкая регулировка карбюратора.

При вращении цепи на холостых оборотах нужно поворачивать винт T против часовой стрелки до того времени пока цепь не остановится.

Точную регулировку карбюратора можно проводить исключительно в нагретом состоянии спецами со особым оборудованием (счетчик оборотов).

“PARTNER 350” Правильная регулировка карбюратора.

Регулировка карбюратора на бензопиле Партнер(Partner) с помощу винтов THL.

Как отрегулировать карбюратор на бензопиле Partner

Не заводится бензопила Partner.Карбюратор за 7 баксов,недостатки,как исправить.

Сначала регулируется винт L, затем H и в конце винт Т.

Сначала необходимо отыскать наибольшие обороты холостого хода, медленно поворачивая винт L по часовой стрелке (или против). После нахождения положения наибольших оборотов необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, повернуть винт Т простив часовой стрелки пока цепь не остановится.

Регулировка винта Н влияет на мощность и частоту оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам и выходу пилы из строя.

После прогрева двигателя на полном ходу в течении 10 сек повернуть винт Н на 1/4 оборота против часовой стрелки. Дать двигателю поработать около 10 сек. Проверить максимальные обороты тахометром. Повторить операцию в случае несоответствия максимальных оборотов паспортным. Двигатель должен работать по звуку как четырехтактный. При слишком бедной смеси пила визжит. При регулировке карбюратора на слишком богатую смесь глушитель начинает дымить.

Для оптимальной регулировки необходимо обратиться к специалисту имеющему доступ к тахометру.

Точная регулировка оборотов холостого ходя винтом Т осуществляется после регулировки винтов L и H.

если потребуется регулировка числа оборотов холостого хода, то при работающем двигателе винт Т нужно поворачивать по часовой стрелке пока пильная цепь не начнет вращаться. Затем нужно поворачивать винт обратно против часовой стрелке до тех пор пока цепь не перестанет вращаться. Число оборотов холостого хода установлено правильно, если двигатель работает равномерно всех положениях с достаточным запасом оборотов, когда цепь начинает вращаться.

Карбюратор отрегулирован правильно, если двигатель разгоняется незамедлительно и по шуму работает как четырехтактный на полном газу. Регулировка винта L на слишком бедную смесь приводит к затрудненному запуску и плохому разгону двигателя.

Сравнительно невысокая цена на пилы с бензиновым двигателем сделали их доступными для большинства владельцев загородных участков. В процессе эксплуатации иногда возникает проводить регулировку карбюратора бензопилы своими руками. Пользователи вынуждены заниматься подобной работой из-за сбоев, которые возникают по разным причинам.

У большинства моделей бензинового инструмента используются двухтактные двигатели. Производители идут на установку подобных силовых агрегатов потому, что при небольшой массе мотора можно получить высокую мощность. Привлекает и относительная простота устройства, так как для осуществления рабочего процесса отпадает необходимость в использовании сложного газораспределительного механизма. В двухтактной энергосиловой установке отсутствуют клапаны впуска и выпуска рабочей смеси. Каждый оборот коленчатого вала сопровождается рабочим ходом, при котором происходит воспламенение горючего с последующим выхлопом отработавшего газа.

Диагностика проблем

Прежде чем приступить к ремонту устройства, необходимо провести качественную диагностику пилы. Чтобы определить причину поломки, нужно подробно ознакомиться с конструкцией бензопилы Партнер 350. Выход пилы из строя может быть обусловлен повреждением любой ее части, но наиболее распространены следующие причины:

Основные узлы бензопил Партнер

поломка элемента зажигания;
повреждение топливной системы;
поломка поддерживающего вала.

Каждый из этих дефектов сопровождается определенными «симптомами», которые помогут точно диагностировать проблему.

Тестирование свечи

Проверка искры в бензопиле Партнер 350 осуществляется с помощью изъятия этого элемента из пилы, его дальнейшего присоединения к проводу большого напряжения. Корректная работа свечи всегда сопровождается выделением искры, поэтому этот параметр будет несложно отследить.

Разные поломки свечей зажигания

Неполадки в этой области могут быть вызваны следующими повреждениями:

неисправность самой свечи;
ослабление контакта в проводной сети;
поломка кнопки зажигания;
отсутствие вентилируемых проходов между деталями в системе зажигания.

Регулировка смеси и свечей зажигания бензопилы Partner 350

Тестирование топливной системы

Топливо является основным источником энергии для работы пилы, поэтому неполадки в области переработки горючего могут быть причиной поломки. Проверка топлива в бензопиле Партнер 350 первый этап диагностики. Если бак заполнен достаточно, стоит внимательно осмотреть свечи. Если свеча зажигания сухая, значит через нее не проходит горючее. После обнаружения этого факта, нужно проверить все элементы системы, начиная с карбюратора.

Регулировка карбюратора бензопилы Партнер 350

Причина неисправности кроется в следующем:

выход из строя цилиндропоршневой группы двигателя;
перегрев поршня и цилиндра;
попадание инородных частиц в двигатель.

Если после тестовой подачи топлива бензопила Партнер 350 включилась, то проблема кроется в других элементах пилы.

Карбюратор бензопилы Партнер 350

Проверка подшипников

Поддерживающий вал пилы стоит проверить на устойчивость через подшипники коленчатого вала. Шатун поршня и подшипники должны прочно прикрепляться к каркасу. Если при движении поршня наблюдаются зазоры между отдельными частями механизма, то эти элементы необходимо заменить.

Вывод

Партнер 350 не плохая бытовая бензопила, которую вполне возможно ремонтировать самостоятельно. Для правильного ремонта, необходимо знать алгоритм, по которому происходит разборка. Иметь необходимый инструмент и понимать то, как устроена данная бензопила. Если вы не уверены в своих силах, советуем обратится в сервисный центр.

Бензопилы партнёр 350: предпосылки поломок, ремонт своими руками

Фактически каждый дачник либо сельский обитатель имеет в своём арсенале бензопилу, в особенности популярна модель партнёр 350. Но время от времени этот инструмент выходит из строя. Если вы столкнулись с таковой неувязкой, то не отчаивайтесь, ведь его механизм так прост, что ремонт получится выполнить даже своими руками. В статье рассмотрены главные предпосылки поломок и их устранение.
