Работа с нивелиром – выбираем нужную модель, учимся использовать + видео

Пошаговая инструкция для работы с нивелиром

Как пользоваться нивелиром при отсутствии необходимого опыта? Начинающим мастерам во время работы следует придерживаться простой инструкции.

Шаг 1 – установка штатива

Устанавливаем штатив с учетом следующих рекомендаций:

крепежные винты на ножках максимально расслабляются;
опоры прибора выдвигаются на необходимую длину;
штатив выставляется в нужном положении, с учетом горизонтального уровня;
винты на штативе со всех сторон закрепляются.

Штативы для нивелира

Шаг 2 – установка нивелира

Нивелирную трубу закрепляют на смонтированном штативе с использованием нескольких крепежных винтов. С применением датчиков уровня (методом их вращения) добиваются строго горизонтального положения прибора. Необходимо чтобы пузырьки на шкале находились в области указанных отметок.

Вначале желательно точно выставить первый из них. Только после этого переходят к регулировке второго винта, ориентируясь на предыдущий. Только такая поэтапная настройка нивелира поможет добиться хорошей результативности в работе. Оптическая ось прибора должна проходить строго горизонтально.

Установка нивелира

Шаг 3 – фокусировка оптического узла

После установки нивелира в нужном положении переходят к настройке его зрительной трубы, ориентируясь на остроту зрения оператора. Для этого необходимо перевести прибор на хорошо освещаемый предмет, и крутят регулятор, пока разметочная сетка не будет отображаться максимально четко.

Такую же работу необходимо произвести на других объектах, освещенных менее качественно. Настройку фокусировку проводят все время, пока это необходимо.

Нивелир и его оптическая схема

Как пользоваться нивелиром — пошаговая схема

Шаг 1: Установка штатива

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой “штативной ноге”, ими выполняют точную настройку горизонтальности верхней площадки.

Шаг 2: Монтаж нивелира

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном “окошке”, не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Шаг 4: Измеряем и фиксируем наблюдения

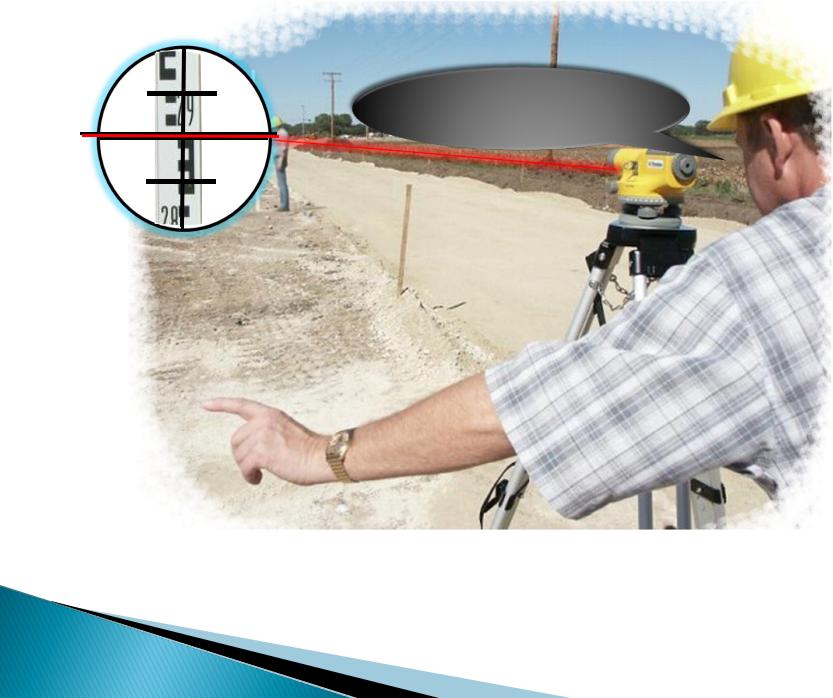

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.

Привет, всем, в статье как пользоваться нивелиром рассмотрим для чего этот прибор нужен на стройке и как с ним работать.

Нивелир это прибор для выноса или определения высотных отметок, проверки ровности поверхности путем определения одной точки над другой горизонтальным лучом. Нивелиры делятся на лазерные и оптические и по точности измерения на точные и высокоточные.

За всю мою рабочею практику, лазерными нивелирами я пользовался редко и то в помещениях. На строительной площадке работают в основном только с оптическими нивелирами.

Преимущества лазерного нивелира перед оптическим в том, что с ним можно работать одному человеку. С оптическим нивелиром работают два человека, один снимает показания другой ставит рейку в точках съемки.

Оптический нивелир состоит из зрительной трубы, цилиндрического уровня, подставки для зрительной трубы с тремя подъемными винтами – тригер.

На стройке нивелир главный прибор по измерению высотных отметок, начиная с производства земляных, бетонных и некоторых видах отделочных работ. Работа с нивелиром начинается с самого начала строительства объекта.

Нивелирная съемка при строительстве минифутбольного поля

Стройка объектов на площадке начинается с геодезистов. Если вы строите свой дом, то начинаете с геодезичекой разбивки, выноса осей здания и высотных отметок. Следующим этап надо вычислить глубину котлована, под изготовление фундаментов и здесь без нивелира не обойтись.

Или надо сделать ровные бетонные полы или стяжку. Планировка полов начинается с выравнивания основания, которое может быть из щебня или песка в зависимости от проекта.

Один кубический метр бетона сегодня на рынке примерно стоит 5000 рублей и если плохо спланировать песком основание и залить бетонную плиту с перерасходом в 2-3 сантиметра, то это будет финансово затратно.

На 500 квадратных метров перерасход бетона равен 500 м2 х0.03 м =15м3, это будут не учтенные расходы. Чтоб не было таких убытков, обязательно надо делать нивелирную съемку на всех этапах подготовки основания.

Принцип работы во время съемок

Чтобы не допускать ошибок и понимать принцип работы устройства, нужно знать, как он устроен изнутри и какие существуют его виды. Самые распространенные оптические приборы обладают различной степенью точности измерения. Обычно они состоят из зрительной трубы со специальным цилиндрическим уровнем, с помощью которого можно контролировать горизонт оптической оси.

Сквозь оптическую призматическую систему изображение проецируется в оптику трубы, а затем постоянно контролируется. Для того чтобы правильно его настроить для выполнения измерительных работ, нужно внимательно прочесть инструкцию. Благодаря специальным винтовым механизмам (азимутальным, подставочным и элевационным) можно обеспечить максимальную точность выставленного горизонта. Устройство ставят на специальную треногу с осью вращения.

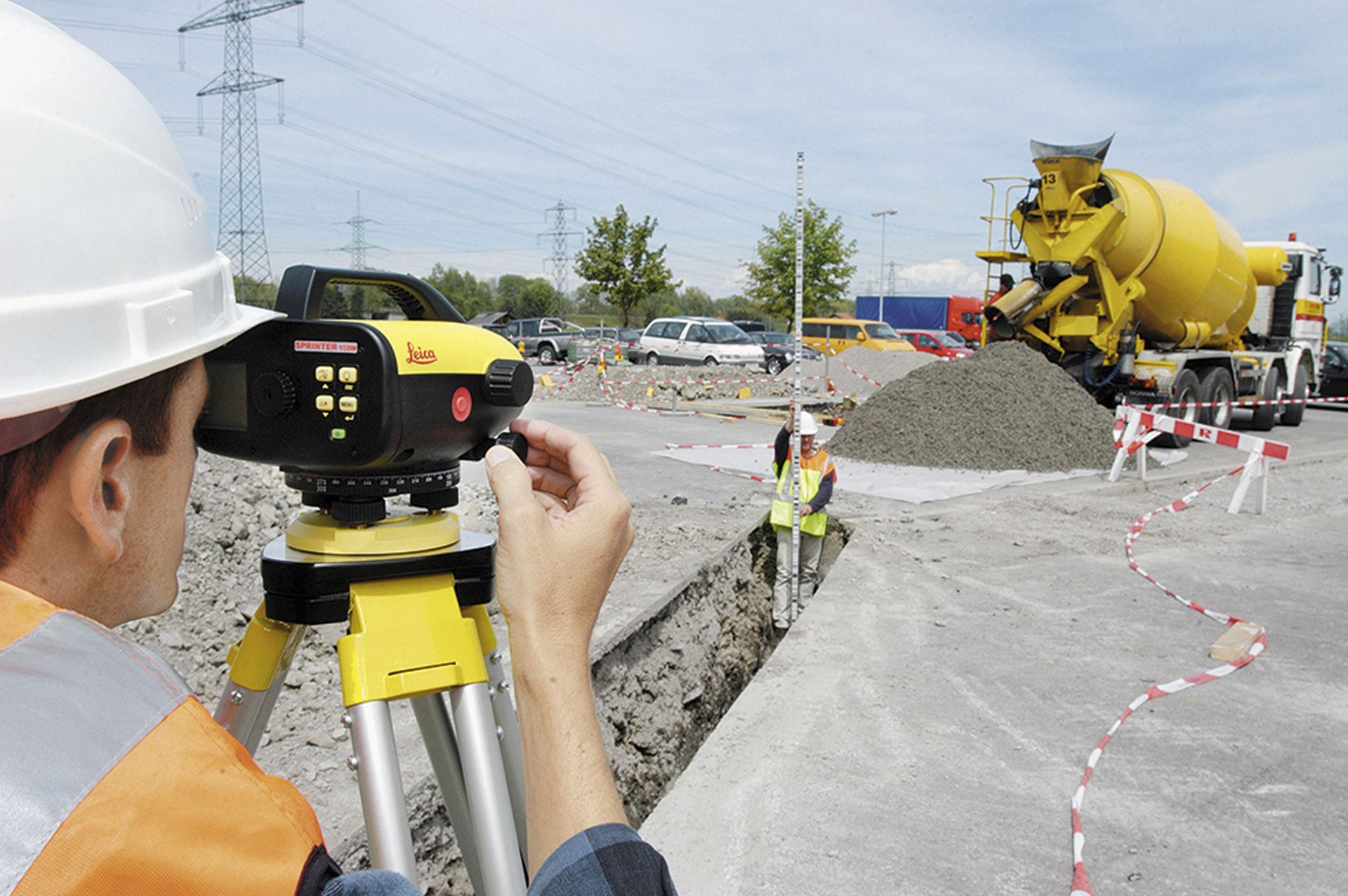

Чтобы результаты измерений были более точными, а погрешности в определении расстояния между разными точками были сведены к минимуму, следует использовать нивелиры цифрового типа. Но для них нужно иметь рейки со специальными штрих-кодами, благодаря которым обеспечивается автоматическая регистрация данных с помощью микропроцессоров.

Принцип работы данного нивелира можно увидеть в интернете в специальных роликах. Если подобные рейки отсутствуют, то данные виды нивелиров применятся по аналогии с обычными оптическими.

Но помните, что перед применением даже самого простого оптического нивелира, его следует подвергнуть таким проверкам:

уровня при трубе;
уровня круглого;
горизонтальности сетей ниток.

Помимо этого, по уровню могут проверять и вертикаль сети ниток разметки устройства с уровнем при трубе.

Немаловажными показателями выступают еще цена деления уровня при трубе, а также ее краткость. Это позволяет определить пригодность.

Сами работы могут выполняться с применением оптических, а также водяных или лазерных уровней.

Определение погрешностей при измерении превышений

Положение пузырька круглого уровня при выполнении проверки работоспособности компенсатора.

Ее проводят несколькими этапами на местности, при помощи так называемого метода нивелирования из середины. Это делается при помощи двух реек при луче визирования длиной до 90-100 метров. Места их закрепления укрепляют нивелирными костылями или колышками, в которые завинчены винты с головками в виде сферы. Сами рейки должны быть установлены строго вертикально и не должны менять своего положения на протяжении всех измерений.

Прибор укрепляют в их створе на равном расстоянии от этих реек. Его приводят в действие и делают 10 замеров превышений между ними. Это одна серия измерений. Всего надо провести 5-6 таких этапов. У нивелира меняют горизонт перед каждой такой измерительной серией.

Как пользоваться нивелиром, установка

Комплект нивелира состоит из штатива, рейки с делением в миллиметрах на одной стороне в сантиметрах с другой и самого нивелира. Выбираем место для установки, лучше всего ставить прибор посередине измеряемой площади.

Действия по установке нивелира:

выставляем штатив: ослабляем зажимы, выдвигаем ножки на удобную нам высоту и зажимаем винтами. Головку штатива устанавливаем ровно по горизонтали.

устанавливаем нивелир на штатив, закрепляем винтом, который находиться на штативе

придаем нивелиру ровное горизонтальное положение с помощью трех подъемных винтов вращая их одновременно ( вращая винты смещаю пузырек посередине и третьим винтом подгоняю уже в центр уровня), в конечном итоге пузырек уровня должен быть в положение «нуль-пункт».

Нивелир настроили, осталось за малым навести резкость в зрительной трубе. Фокусировка, наводим зрительную трубу на рейку и вращая фокусировочный винт добиваемся четкого изображения, сетка нитей настраивается окулярным кольцом.

Центрирование, устанавливаем нивелир над точкой, подвешиваем отвес за закрепительный винт внизу штатива. Смещаем нивелир по головке штатива так, чтобы отвес находился над точкой, закрепляем. эта операция нужна если вы собираетесь измерить растояние от одной точки до другой или с помощью оптического луча нивелира, например, вынести оси здания.

Как пользоваться нивелиром при производстве полов

Не зная, как пользоваться нивелиром, сделать ровные полы из бетона или цементно – песчаной стяжки на большой площади не возможно.

Работая прорабом в фирмах специализирующихся на бетонных полах первое, что я делал на новом объекте нивелирную съемку основания. По данным съемки, видно надо ли подсыпать песок или наоборот пересыпали.

Как проверить нивелиром ровность основания? Допустим у нас объект площадью 540 квадратных метров и нам известна нулевая отметка уровня чистого пола.

После того как настроили нивелир приступаем к съемке. Я снимал отметки основания через каждые шесть метров, как вдоль, так и поперек здания, если делать через три метра, то это будет более точная картина ровности поверхности.

Допустим по результатам съемки получили 18 высотных отметок с перепадами высотных отметок от 1,57м до 1, 72 метра. Суммируем все 18 высотных отметок, получаем сумму 30,51м, делим на 18 ровняется 1,695 м, это средняя арифметическая высотная отметка основания от уровня горизонта инструмента.

Далее высчитываем толщину нашего пола, от 1,695м отнимаем отметку уровня чистого пола 1,20м равно 0,495м. По моим измерениям получилось, что основание занижено от уровня чистого пола на 49,5 сантиметров.

Как пользоваться нивелиром при устройстве фундаментов

Как пользоваться нивелиром, если надо определить глубину заложения фундамента обозначенном в проекте. После установки прибора высчитываем горизонт инструмента. В моем случае геодезическая отметка вынесена на колонну, равняется 96,645м.

Рейку ставим четко на отметку и получаем данные на рейке 0,850м. Высчитываем горизонт инструмента, к геодезической отметки 96,645 прибавляем отметку с рейки 0,850м получаем 96,645+0,850=97,495м.

Проектная отметка 93,80 (низ фундамента) от полученного горизонта инструмента отнимаем проектную отметку 97,495-93,800=3,695 м. Получается, что наша отметка фундамента от горизонтального луча нивелира должна равняться 3,695м.

Если уровень поверхности земли по нивелирной съемки равно 1,250 м, то получится, что вынуть грунт надо на глубину 3,695м – 1,250м=2,445 м.

Переход в рабочее положение

Правильная установка и обеспечение подходящих условий работы – основные задачи, которые нужно решить, чтобы получить отличные результаты на этапе выполнения разметки стен, пола.

Другие нюансы:

Работать с нивелиром рекомендуется на определенном расстоянии от нужной поверхности, дополнительно следует учитывать и допустимый минимум приближения устройства, так как это может значительно ухудшить качество измерений
Установка лазерного уровня выполняется на выбранном участке лишь в том случае, если между нивелиром и поверхностью стен отсутствуют любые предметы, в противном случае луч будет преломляться, и уровень не позволит проверить степени кривизны поверхности
Работа должна производиться при условии полной неподвижности аппарата, его располагают на горизонтальной поверхности, лучше всего для этой цели задействовать специальные приспособления (штатив, подставка)
Нивелир в большинстве исполнений имеет функцию самовыравнивания по горизонту, а дополнительно в конструкции предусматривается пузырьковый уровень.

Кроме всего прочего, установка и дальнейшая работа должна выполняться на участке при условии, что люди были предупреждены об этом и по близости нет животных, так как есть вероятность попадания луча на слизистые оболочки зрительных органов.

Нивелир и теодолит: в чем разница между этими приборами

Теодолит – это еще одно устройство, используемое для измерений при строительстве различных объектов. Его главным отличием от нивелира является возможность выполнения угловых замеров. Поэтому такой прибор считается широкопрофильным. С помощью теодолита можно проконтролировать отклонения стен, а также определить, насколько деформировалось здание в процессе эксплуатации. Следует понимать, что более узкая специализация нивелиров не является их минусом.

Главным отличием нивелира от теодолита является неспособность первого выполнять угловые замеры.

На заметку! Чем отличается нивелир от теодолита в конструктивном плане? Конструкция первого приспособления включает в себя оптическую трубу и уровень, который имеет цилиндрическую форму. В свою очередь, теодолит состоит из двух частей – кругов. Один из них располагается в горизонтальной плоскости, а второй – в вертикальной.

Такая структура позволяет получить во время работы дополнительную ось измерений. Так как двухканальные приборы отличаются от нивелиров с конструктивной точки зрения, их эксплуатация также производится иначе. Рассмотрим, как пользоваться теодолитом.

Чтобы измерить расстояние до объекта с помощью этого инструмента, нет необходимости применять вспомогательные детали, как в случае с нивелиром, который нуждается в рейке. Угол направления рассчитывается теодолитом с помощью горизонтального круга. В свою очередь, для вычисления угла наклона задействуется вертикальный круг, зафиксированный на горизонтальной оси трубы. У нивелиров отсутствует вертикальный уровень. Теодолиты, встречающиеся сегодня в продаже, могут быть оптическими или лазерными.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
По той же методике можно проверить вертикальность углов.
Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.

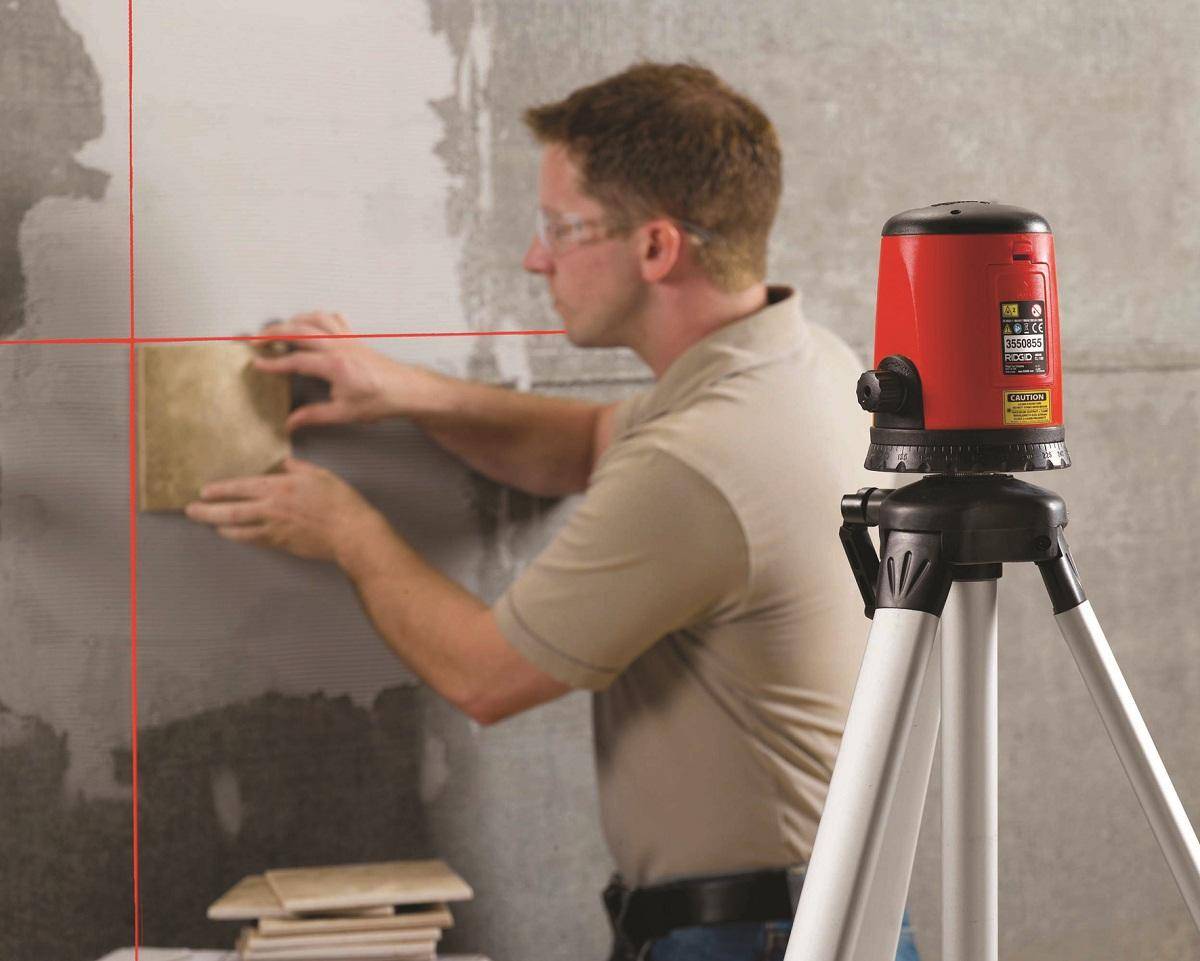

Получить перекрестие для укладки плитки на стену.
Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
Проверить вертикальность откосов на окнах или дверях.
Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Классификация лазерных уровней

В зависимости от принципа действия эти компактные лазерные устройства делят на несколько видов:

Призменные. Отражение испускаемого светодиодного луча происходит от двух стеклянных призм. Механизм действия таков, что отражённый луч начинает распространяться в вертикальной и горизонтальной плоскости. Дальность действия призменного нивелира достигает тридцати метров, а максимальный угол проекции — 120 градусов. Используют для бытовых нужд. Ротационные. Принцип действия основан на вращающейся способности светодиода, в результате чего формируется световой поток. Дальность действия светового луча не превышает двести метров, а угол проецирования — 360 градусов. С помощью его в помещении можно отметить линии на всех требуемых поверхностях одновременно. Относится к профессиональным приборам. Точечные. Встроенный светодиод не рассеивает луч, а фокусирует его в определённой точке. Радиус покрытия луча — 30 метров. Без помех функционирует при ярком освещении. Не применяют для отделочных работ внутри дома. Самовыравнивающиеся. Светодиодный набор встроен в маятник, предназначенный для рассеивания пяти пучков света. В комплект входит крестообразный прицел, необходимый для облегчения замеров нужных объектов. Разработан для профессионального использования.

Если вдруг Вы еще не знали, то советуем прочитать о том, как пользоваться вольтметром.

Как работать с лазерным уровнем: видео и типы

Существует несколько видов уровней, и работа с каждым немного отличается. Статические строительные уровни – кросслайнеры или мультипризменные построители – наиболее распространенный вид прибора, он используется для работ небольшого или среднего объема, и способен спроецировать как пересекающиеся линии, так и выделить определенные точки – отвес или зенит.

Ротационные построители линий – нивелир или многопризменные приборы. Принцип работы – они показывают, как горизонтальную, так и вертикальную плоскость, поэтому может обозначать линии согласно всего периметра помещения. Это наиболее дорогостоящий прибор, и он используется для строительства крупных масштабов, а также создания ландшафтного дизайна. Плюсы – возможность проецирования на 360 градусов, продолжительная дальность луча, функция самовыравнивания, низкая погрешность

Минусов в современных моделях практически не существует, единственное – с ним нужно работать осторожно, в специальных защитных очках и смотреть, чтобы луч не попал в глаза животных или людей

Лазерные уровни могут отличаться по функционалу, форме и цене

Статические построители осей – точечные лазеры или указатели – это наиболее простой вариант прибора, он способен спроецировать только одну точку на любой плоскости, используют его чаще всего в бытовых целях – для оклейки обоев, размещения полок или картин. Плюсом этого инструмента является его высокая дальность луча – до 30 метров. Среди минусов – если необходимо сделать большое количество работы и измерять много поверхностей, то его нужно будет постоянно поворачивать в требуемую сторону, также возможен высокий процент погрешности – даже незначительное отклонение способно сделать неправильные параметры и вся разметка будет проведена с ошибкой.

К каждому прибору должна прилагаться подробная инструкция, в которой указаны этапы сборки инструмента, что входит в его комплектацию и как приводить его в рабочее положение

Также необходимо внимательно прочитать меры предосторожности, чтобы избежать несчастного случая

Если прибор имеет аккумулятор, его нужно правильно и полностью зарядить, если батарейки – установить. Затем нужно проверить исправность уровня, включив его – появление луча свидетельствует о его нормальной работе.

Специалисты дают ряд советов, помогающих не допускать ошибки в работе с лазерным уровнем:

На преграде луча после установки не должно быть никаких посторонних предметов, иначе будет искривление линии.
Расстояние нужно применять наиболее оптимальное, для каждого вида приборов оно индивидуально, поэтому необходимо следовать прилагаемой инструкции. Если уменьшить расстояние, то показатель будет более точный, а для работы на дальнем расстоянии необходимо использовать специальный приемник лучей, идущий в комплекте или покупая его отдельно.
При работе с уровнем, его обязательно устанавливают на ровную поверхность или штатив. Нельзя чтобы лазер колебался, ведь тогда получатся неточные данные, и их нужно будет заново выставить.
Для точного выравнивания прибора в некоторых моделях есть встроенный горизонтальный пузырьковый уровень, с помощью которого он устанавливается, а в более дорогих лазерных уровнях – подается сигнал, если он прекращается, тогда произошла точная проверка и установка, он готов к использованию.
Во время работы с прибором необходимо предупредить людей и убрать животных с места проведения ремонта, ведь луч лазера, попадая в глаза способен нанести травму сетчатке.

При соблюдении всех рекомендаций, можно пользоваться прибором, данные будут точные и позволят значительно облегчить все строительные работы.

Устройство нивелира и область применения

Роль нивелира – получение данных об уровнях точек и нанесение уровней. Это обеспечивается получением ровной линии, связывающей наблюдателя и цель. Определение уклона дает понять, как ровно располагается объект.

Производится это в основном с помощью пузырька воздуха и визуального наблюдения. Устройство прибора представляет собой конструкцию для замера высот оптическим способом — для прямого просмотра или создания меток.

Основной блок состоит из трубы с линзами, лимбами и винтами для фокусировки. Блок устанавливается на компенсатор (элемент, вбирающий в себя мелкие колебания).

Применяется он для геодезических операций в строительстве (архитектура, дорожное хозяйство), ремонте и работах с ландшафтом. Суть его работы: получение сведений о разностях высот исследуемых точек. Эта информация используется для создания требуемых форм, поверхностей и конструкций

Так, для строительства дорог важно создание определенной величины уклона

Примеры таких работ:

монтаж столбов, создание фундаментов;

выравнивание длинномерных участков и значительных площадей;
оценка величины проседания мостов и иных сооружений;
работы внутри зданий – укладка плитки, заливка полов и т.д.

Проверка лазерного уровня на точность

Перед работой нужно проверять нивелир на точность.

Как проверить точность горизонтального луча

Установите нивелир на расстояние 5 метров от стены или вехи. Включите прибор и направьте луч на стену. Отметьте первую точку.
Установите нивелир на расстояние 60 см от стены. Направьте луч туда же и отметьте вторую точку.
Замерьте расстояние между этими точками. Оно не должно превышать допустимую погрешность.

Проверка точности вертикального луча

Сделайте отвес со шнуром и закрепите на высоте 3 метра. Он должен доставать до пола или земли.
Установите нивелир и направьте вертикальный луч в точку закрепления отвеса.
Замерьте погрешность между лучом и отвесом в самой нижней точке.

Как пользоваться лазерным нивелиром при поклейке обоев

Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.

При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.

https://youtube.com/watch?v=wJ_uerPSmRQ%3F

Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.

Ремонт лазерного нивелира своими руками

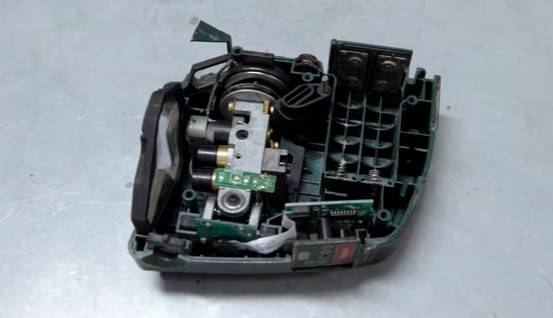

Нивелир может подвергаться тряске и падению. Это влияет на точность работы. Появляется большая погрешность или вовсе пропадает лазерный луч. Можно самостоятельно разобрать прибор и осмотреть его на наличие видимых дефектов. Если таковые не имеются, то проведите регулировку.

Извлеките батарейки или аккумулятор. Открутите крепёжные болты. Аккуратно разъедините части корпуса.

Проводки нивелира очень тонкие

Смещение всех плоскостей влево

Горизонтальная линия сдвинута

Шестигранники и отверстия для регулировки

Дуга вместо линии

Регулировочные винтики при образовании дуги

Видео: Восстановление сбитых настроек лазерного уровня

Соблюдая правила подготовки к работе, производя проверку и настройку прибора, вы сможете делать точную разметку. Более подробные рекомендации для вашей модели нивелира есть в инструкции. Следуя им, вы избежите ошибок, дальнейших переделок работы и получите хороший результат. Первое изучение инструкции может занять продолжительное время. Но потом вы усвоите алгоритм. Ваши действия дойдут до автоматизма, что позволит делать разметку очень быстро.

Нивелирная съемка при строительстве минифутбольного поля

Подготовка лазерного уровня к работе

Перед непосредственным включением светодиода, создающего лазерный луч, прибор необходимо подготовить к работе. Подготовка заключается в установке прибора на штатив или просто на ровную поверхность. Многие модели сконструированы так, что их рабочее положение можно отрегулировать только на штативе — на нём находятся пузырьковые уровни для первичного выравнивания и все поворотные рычаги для фиксации луча в нужном положении. Ротационные инструменты укомплектованы дополнительными видами крепления к стене или потолку. Это связано с тем, что их применение часто требует установки в подвешенном состоянии, например, при монтаже подвесного потолка большой площади.

Перед включением лазерного нивелира его необходимо установить на стационарный штатив

Основная задача при выполнении установки — придание устойчивого положения лазерному нивелиру. Его колебания или падения во время работы недопустимы, поэтому штатив располагается на нужном уровне с максимальным раствором ног, затем выравнивается место крепления и только после этого закрепляется сам нивелир.

Строительные лазерные нивелиры обычно питаются от сменных батареек или аккумуляторов

Приборы с маятниковым устройством выравнивания сконструированы так, что стопорный механизм маятника отключается только при включении питания. Для дополнительного контроля вертикального положения во многих моделях предусмотрен звуковой сигнал, который прекращается, как только прибор оказывается в нужном состоянии.

Электронное выравнивание также происходит после включения питания. Необходимо дать определённое время датчикам для самовыравнивания. Опора нивелира состоит из 3 ног, настройкой длины которых сервомоторы приводят инструмент в горизонтальное положение. Лазерный луч включается только после того, как гул моторов прекращается. То же происходит и с ротационным уровнем, закреплённым на стене или потолке, только вместо горизонтальности положения опорных ног регулируется вертикальность оси вращения светодиода.

ADA Cube 360 – от 10000 руб.

ADA Cube 360 относится к категории компактных профессиональных лазерных нивелиров. Это прибор ротационного типа, способный разметить сразу все помещение по горизонтали и восставить одну вертикальную линию. Среди преимуществ можно отметить обилие функций (самовыравнивание, отключение при бездействии), широкий рабочий диапазон температур, большую дальность и возможность работы в связке с приемником. Прочный корпус с резиновыми прокладками надежно защищает содержимое от ударных и вибрационных воздействий. Он всего лишь в полтора раза больше ранее рассмотренного «кубика» от Бош, но возможности его гораздо шире. Например, он имеет сразу две резьбы крепления на 1/4″. Питание осуществляется стандартными источниками типа АА в количестве 3 штук.

Производитель предлагает сразу четыре комплектации. Самая простая включает только прибор и батарейки (Basic Edition). Можно купить версию с очками, креплением и чехлом, которая обойдется примерно на 500-1000 руб. дороже (Home Edition). Если кроме самого прибора нужен только штатив и чехол, то доплата составит в районе 1000 руб. (Professional Edition). Все ранее обозначенное оборудование, а также кейс – получаем самую навороченную версию, отличающуюся от базовой еще на 2000-3000 руб. (Ultimate Edition).

Технические характеристики ADA Cube 360
Основные характеристики	Значение
Тип	Ротационный (2 линии)
Точность	0.3 мм/м
Дальность	20 м (70 м – с приемником)
Рабочая температура	-5…+45 °С
Угол разверстки	360° (горизонталь), 120° (вертикаль)
Самовыравнивание	Есть (в пределах 4°)

Небольшой ролик, из которого вы узнаете об особенностях этого прибора.
