Правильная заточка цепи бензопилы напильником

Ручная заточка цепи напильником (надфилем)

Первое, о чем стоит упомянуть, это то, что ручной способ применим только в тех случаях, когда нет критичного износа зубьев. Он лишь корректирует зубья. Для сильно изношенной цепи бензопилы следует использовать электрически станки или дополнительный инструмент. Допустим, что износ звеньев не достиг того самого критического значения. Что нам понадобится для механической заточки? Всего два инструмента – круглый и плоский напильник. Плоский вид понадобится для подпиловки ограничителя глубины, а круглый – для коррекции кромок зуба. Полезный совет! Существуют специальные наборы для заточки пильных цепей, которые, как правило, продаются в специализированных магазинах. Такие инструменты эффективнее всего справляются с задачей, они удобны и гарантируют хороший результат.

Шаг цепи	Диаметр напильника, мм	Бензопила FUBAG	Электропила FUBAG
1/4“	4 мм
0,325“	4,8 мм	FPS 56
3/8“	5,2 мм	FPS 37 ; FPS 46	FES 1814C ; FES 2016C ; FES 2016 ; FES2216
0,404“	5,5 мм

Подобрали инструмент? Переходим к этапу подготовки 1. Для начала следует провести очистку и внешний осмотр цепи

Обратите внимание на возможные дефекты, вроде сломанных и изогнутых зубьев.2. В качестве эталона выбирается самый тупой или поврежденный зуб

После его заточки под него будут подгоняться и все остальные элементы цепи.3. Чтобы начать работать остается ровно расположить пилу, позаботиться о ее неподвижности, а после натянуть цепь и включить тормоз цепи.Теперь перейдем непосредственно к формированию рекомендуемого угла и режущих кромок

Здесь важно освоить основной метод заточки круглым напильником: 1. Располагайте напильник выше плоскости зуба на 1/5-1/4 собственного диаметра

2. Работайте в горизонтальной плоскости перпендикулярной вертикальной плоскости шины, соблюдая рекомендации по углу заточки (например, удерживайте напильник под углом 30°, чтобы подготовить цепь к поперечной распиловке древесины).

3. Двигайте напильник в сторону боковой режущей кромки, равномерно прилагая усилия и немного проворачивая его относительно собственной оси.

Полезный совет! Совершайте одинаковое количество движений напильников и контролируйте усилие для каждого зуба. Это гарантирует равномерное стачивание и поможет соблюсти одинаковую длину зубьев.Звучит просто? На деле понадобится немного сноровки и навыка. Для тех, кто только пытается разобраться в том, как заточить цепь бензопилы напильником есть способ облегчить задачу. Воспользуйтесь дополнительными механическими устройствами: направляющими, шаблонами, оправками и т.д.

Как только все зубья были заточены, пора перейти к коррекции ограничителя глубины плоским напильником. Для удобства выполнения этих работ применяют специальный опиловочный шаблон. Полезный совет! Как убедится в правильности заточки напильником? Воспользуйтесь старым проверенным методом контроля и формирования навыка. Закрасьте режущие кромки, после чего выполните 2-3 движения напильником и посмотрите на результат. Окрашенный материал сточился равномерно? Вы на верном пути!

Как понять что цепь бензопилы затупилась и пора затачивать: признаки

Длительный срок эксплуатации любой бензопилы зависит от грамотного ухода и использования, в том числе и за цепной гарнитурой. Хорошие эксплуатационные качества последней влияют на показатели работы устройства и параметры производительности. Несвоевременная заточка может вызвать некоторые проблемы в работе непосредственно самой пилы. Чаще всего это:

• кривые спилы;
• большие нагрузки на пилу, в результате чего увеличивается износ деталей устройства, а значит и уменьшение срока службы всего устройства;
• увеличенный расход топлива.

Есть и другие признаки затупления цепи:

• скорость работы инструмента снизилась;
• образуются неровные и острые опилки;
• необходимо прикладывать большие усилия для распила древесины;
• цепь растянулась или стала провисать.

Как определить, что нужна заточка цепи бензопилы?

Заточка цепи для бензопилы производится только тогда, когда зубья затупились. Об этом свидетельствуют следующие факторы:

• Упала производительность пилы, сам процесс занимает больше времени, чем обычно;
• Чтобы цепь втянулась в рез, требуется приложить усилие больше, чем обычно;
• Опилки становятся мельче и острее, их цвет меняется на более темный, в отличие от светлых опилок от наточенной пилы.
• При работе возникает сильная вибрация и пилу тяжело держать в руках;
• Повысился расход бензина.

Если не точить цепь бензопилы, а работать затупленным полотном, это приведет к тому, что инструмент быстро выйдет из строя. На звездочку и привод будет приходиться увеличенная нагрузка, повысится расход топлива, а цепь быстро выйдет из строя или порвется.

В том случае, если при работе вы видите, что ваша бензопила работает не так, как нужно, срочно необходима заточка бензопилы. Конкретных сроков и периодов для этого нет, так как это зависит от частоты использования, нагрузок и ряда других факторов. Для примера – профессиональные лесорубы, работающие с таким оборудованием ежедневно, применяют машинки для заточки цепей бензопил 2-4 раза за смену, иногда даже больше, чтобы поддерживать цепь работоспособной. Весь секрет в том, что если наточить цепь бензопилы, когда она только начала тупиться – в этом случае процедура заточки очень простая и быстра, при этом сам срок службы цепи значительно продлевается.

Дополнительные рекомендации

В первую очередь вы должны помнить, так это то, что перед тем как производить непосредственную заточку, необходимо выполнить определение ее уровня, отталкиваясь от наиболее, скажем так «тупого» резца, так как он является своеобразным ориентиром в данном процессе.

Схема смазки цепи

Также немаловажно помнить о том, что не нужно слишком увлекаться манипуляцией и глубоко производить стачивание вашей цепи. Так как таким образом вы попросту нарушите ее прямую функциональность, и снизится непосредственная ее прочность и крепость звена в том числе

Немаловажным также является то, что большинство специалистов рекомендуют после непосредственной заточки производить продувание самой цепи посредством использования воздуха сжатого. А после такого процесса на несколько часов поместить ее в масло, но оно должно быть чистым.

Устройство цепи в бензопиле

Изготавливаются они непосредственно из стального специализированного материала. К тому же верхняя часть стали покрыта хромовым твердым покрытием, благодаря которому в значительной степени повышается срок эксплуатации бензопилы. Также немаловажными частями цепи данного рода инструмента являются:

• звено режущее;
• боковая и верхняя грани;
• глубинный срезной ограничитель.

А теперь давайте попробуем разобраться в вопросе относительно причин затупления непосредственно цепи. Почему так происходит и какие факторы на это влияют. Данный вопрос достаточно серьезный, так как от остроты зубьев, находящихся на цепи, зависит в первую очередь продуктивность работы самой бензопилы. Итак, давайте со всем по порядку.

К тому же немаловажным является соприкосновение непосредственно с землей или со значительно твердейшими деревянными элементами.

К тому же стоит отметить, что работать с такой бензопилой крайне не желательно, так как такого рода халатное отношение может привести к значительным проблемам. Среди которых не только в значительной степени высокий топливный расход а также очень медленная резка, но также производится воздействие вибраций непосредственно на корпус, а это, в свою очередь, ведет к поломке звездочки и даже самой шины.

Строение зубьев цепи инструмента

Если рассматривать строение зубьев цепи на примере в качестве шаблона бензопилы «Дружба», то можно наблюдать несколько важных моментов:

• зубья обладают парой кромок: верхней и боковой;
• верхняя кромка имеет угловой скос в направлении движения лезвия;
• режущие звенья представлены основанием, лопаткой зуба и ограничителем заглубления;
• лопатка обладает горизонтальным, спадающим под углом, лезвием и торцевым вертикальным лезвием;
• толщина стружки определяется разностью, которая представлена верхней ограничительной линией и передней линией на спинки зубьев;
• в стандартных условиях показатели разности могут быть в пределах 0,5-0,8 мм, но оптимальным является параметр в 0,6 мм;

• каждая последующая заточка сокращает расстояние благодаря уменьшению размера верхних граней зубьев;
• контрольные подпилы делаются через каждые шесть-восемь заточек;
• за обеспечение режущих свойств цепи отвечают угол верхней кромки в 50- 60° и задний угол на торцевом лезвии;
• передняя угловая часть формируется кромкой торцевого лезвия и может составлять порядка 60-85°.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

1. Напильник круглый, имеющий державку необычного вида.
2. Плоский напильник, необходимый для регулирования ограничения глубины.
3. Крючка.
4. Специального шаблона.

?t=21s Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы. К правилам проведения работы можно отнести:

1. Делать следует одинаковое количество движений.
2. Нужно контролировать силу давления на поверхность во время ее обработки.
3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Как работает система смазки цепи бензопилы

Чтобы подача смазки к звеньям пильной цепи была наиболее эффективной, на бензопилах устанавливается специальный насос. Его задача заключается в дозированной подаче смазывающих материалов на шину агрегата. Интенсивность подачи масла зависит от количества оборотов бензинового или электрического привода.

Устройство системы смазки

Детали и конструкция смазочной системы на агрегатах от разных производителей могут незначительно отличаться, но сам принцип ее работы не меняется.

Система смазки состоит из следующих компонентов.

1. Бачка для смазочных материалов. Как правило, он размещен в картере двигателя.
2. Элемента фильтрации, расположен внутри бака.
3. Маслопровода. Представляет собой шланг, изготовленный из устойчивой к нефтепродуктам резины.
4. Масляного насоса – основного компонента системы смазки.
5. Шестерни червячной передачи. Основная ее функция — это передача вращательного движения от двигателя к насосу.

Шину агрегата также можно назвать частью смазочной системы, поскольку она имеет отверстия, через которые подается смазочный материал.

Принцип работы смазочной системы

Главным узлом системы является насос, и работает он по следующему принципу. Когда увеличиваются обороты двигателя, шестерня, закрепленная на главном валу, передает вращение на вал насоса посредством червячного механизма. При вращении вала насоса повышается давление в магистрали. Благодаря этому смазка начинает движение в ней по направлению к шине.

Масляный канал заканчивается в месте, где шина соприкасается с картером. Именно здесь находится проточка, с которой совмещается смазочный канал шины.

Данная проточка обеспечивает транспортировку смазки на шину, независимо от того, какое натяжение имеет цепь агрегата. Шина во время работы может иметь любое положение, но масло все равно будет поступать на нее сквозь эту проточку.

Затем в процесс смазки включается пильная цепь. На ее звеньях имеются либо отверстия, либо специальная проточка (зависит от модели цепи). Благодаря таким усовершенствованиям, смазочный материал разносится по всему периметру шины, и смазка цепи бензопилы происходит равномерно. Если обороты двигателя увеличивается, то соответственно, увеличивается интенсивность подачи масла.

На некоторых моделях агрегатов, устанавливаются насосы с возможностью регулировки подачи смазки.

В таких агрегатах, если возникает необходимость, можно увеличивать или снижать количество смазки, поступающей на шину.

Устройство зубьев

Прежде чем рассматривать, как точить цепь бензопилы, необходимо понимать саму ее конструкцию и принцип действия .

Непосредственно сама цепь не режет дерево — она служит основой для специальных режущих звеньев, двигая их с большой скоростью по древесине, при этом звено с помощью своих лезвий уже режет дерево. Само звено включает в себя следующие элементы:

• Основание, которое крепится к цепи.
• Лопатка зуба с двумя режущими кромками
• Органичитель глубины, контролирующий глубину врезания лезвия. От расстояния между ограничителем и верхним лезвием напрямую зависит эффективность работы бензопилы.
• Торцевое лезвие
• Верхнее лезвие.

Так как лезвия располагаются под определенными углами, перед тем, как наточить цепь бензопилы, нужно знать, как правильно установить эти углы. Иначе эффект от заточки будет минимальным, а зачастую вы сделаете еще хуже.

Способы заточки цепи бензопилы

Как говорилось выше, существует несколько различных способов это сделать. Самыми популярными являются:

• заточка напильником,
• болгаркой,
• электрическим станком
• и так называемым «ручным» станком.

Напильником

Напильник хорошо справится с заточкой цепи

Такой вид заточки является самым простым. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и другие. И если инструменты заточки напильником могут несколько различаться, то тем не менее они имеют примерно одинаковую логику и тот же функционал.

Диаметр круглого напильника напрямую зависит от размера цепи:

Как затачивать?

Процесс заточки делится на несколько этапов:

Нужно убедиться, что у пилы включен цепной тормоз

После следует крепко зажать инструмент в тисках. Зуб, с которого была начата заточка, следует чем-либо пометить, чтобы нечаянно не начать затачивать зубья ещё раз

Перед заточкой обратить внимание на специальную пометку, которой производитель указал максимальный угол возможной заточки. Выполнять саму заточку следует в сторону указательных стрелок

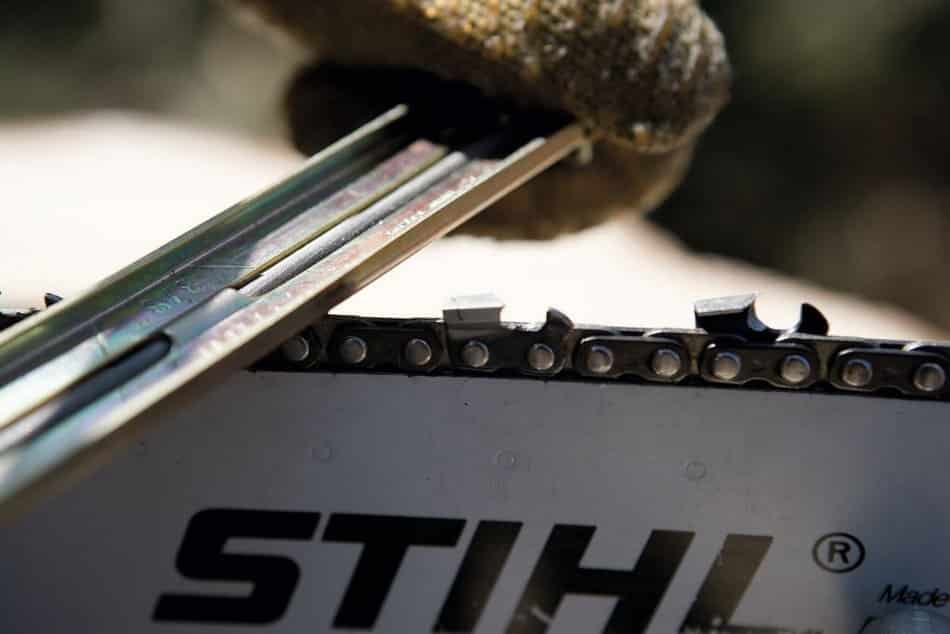

Помимо зубьев затачивается также ограничитель

Это может понадобиться со временем, поскольку ввиду заточек снижается высота зубьев. Как правило, ограничитель затачивается через две-три заточки зубьев. Если этого не сделать, то во время работы с инструментом могут возникнуть проблемы.

А вы пробовали самостоятельно точить цепь бензопилы?

Было дело!Не довелось

Советы от специалистов

1. При отсутствии опыта лучше не начинать с дорогих цепей.
2. Движения должны производиться только в одном направлении «от себя». Причём для каждого из зубьев должно производиться одинаковое количество движений с примерно равным прикладыванием усилий.
3. Для заточки вертикальной плоскости напильник должен быть расположен строго под прямым углом, а для заточки горизонтальной – под углом 20-30 градусов.
4. Если перед заточкой было обнаружено, что не все зубья имеют одинаковую высоту, то ориентиром становится самый низкий из них.

Плюсы:

Минусы:

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

1. Цепь должна оставаться на шине.
2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
3. Перед цепью и шиной должна стоять небольшая преграда.
4. Угол при заточке такой же, как описано в первом способе.
5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Минусы:

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

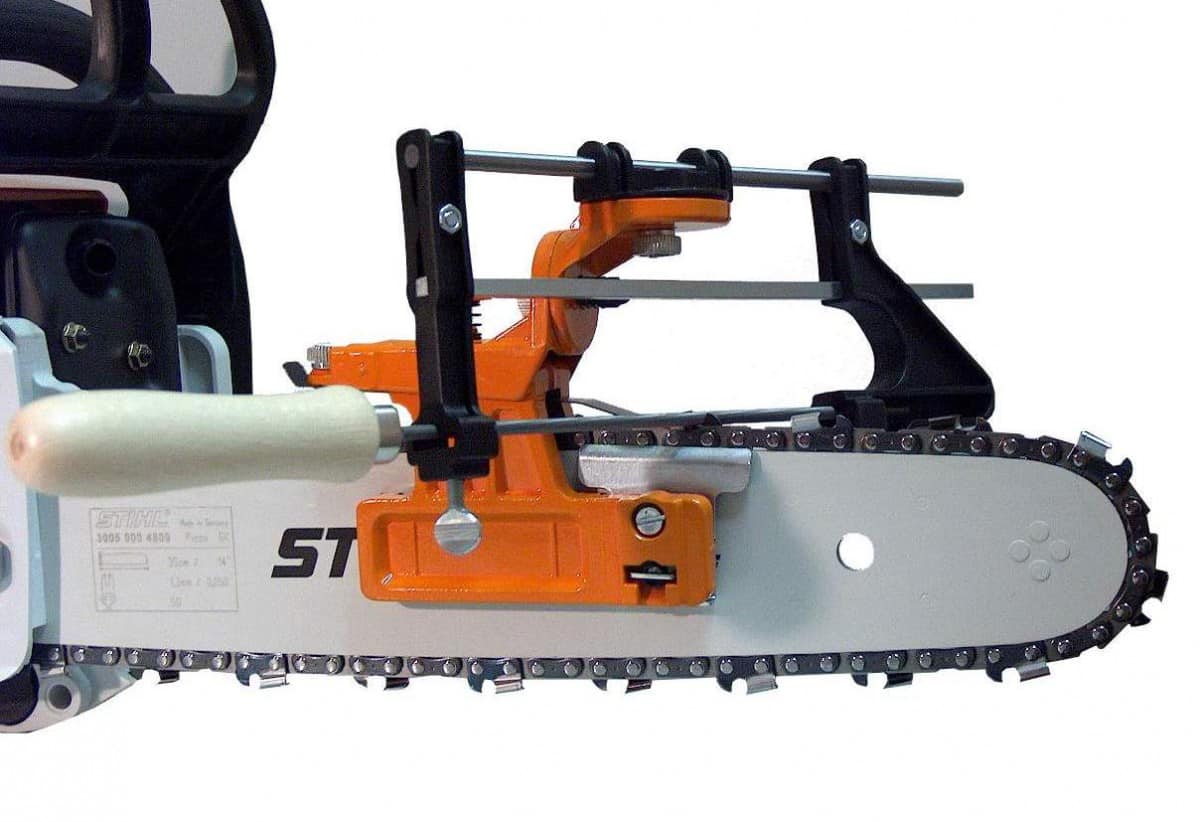

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Минусы:

Станки с ручным приводом

Советы от профессионалов

1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Советы и рекомендации как заточить бензопилу в домашних условиях

Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.

Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.

Как заточить цепь для бензопилы своими руками

Правильная заточка цепи бензопилы в домашних условиях своими руками выполняется следующим образом:

1. Берётся бензопила и надёжно закрепляется в тисках так, чтобы шина была строго в вертикальном положении.
2. Подбирается напильник с подходящими размерами и равномерным износом абразивной поверхности.
3. Определяется угол заточки в соответствии с рекомендациями производителя.
4. Устанавливается напильник над режущей кромкой под определённым углом. Равномерными движениями вдоль плоскости заточки кромки делается два движения с одинаковыми несильными нажатиями.
5. Для удобства рекомендуется первое звено отметить маркером.
6. Последующие звенья затачивают аналогичным образом. После окончания работ проверяют качество точения. Если звенья имеют недостаточную остроту, то их требуется заточить заново по кругу.

Заточка цепи плоским напильником

Технические особенности точильного процесса

Заточка цепей выполняется в соответствии со следующими техническими требованиями:

• рекомендуемые углы заточки цепей бензопилы должны быть в пределах от 60 до 80;
• в зависимости от типа металла нужно подбирать подходящую скорость точения регулировкой количества оборотов точильного круга на электроинструменте;
• перед выполнением точения нужно проверять шаг;
• после точения рекомендуется пройти обкатку с целью проверки правильности точения и не превышения допустимых температур нагрева в ходе обработки.

При ручном точении необходимо движения напильником выполнять с равномерным нажатием. Для обеспечения одинаковой наточки количество движений следует ограничивать 2–3 за один проход.
