Этап 1: Приносим шуруповерт в жертву!
Сколько их, одиноких стоящих на полках в комиссионных магазинах или продаваемых на досках объявлений. Порой безжизненные, без аккумуляторов — Skil, Ryobi, DeWalt, Bosch и другие, ищут своего нового владельца. Они бывают всех форм, размеров, цветов. Различная мощность (9,5 вольт, 12 вольт, 18 вольт, 19,2 вольт, 28 вольт) и тип аккумулятора (литий-ионные, кадмиевые и т.д.). Многие из них устарели. Их предыдущему владельцу было проще выбросить своего помощника и купить нового. Таким образом, эти потерянные дети, сидят на полках собирая пыль, пока продавец комиссионного магазина, наконец не выбросит их. Я говорю вам о Шуруповерте! А точнее о бывшем в употреблении шуруповерте.
Итак, то что нам нужно это 12-ти вольтовой шуруповерт, с которым не жалко расстаться. Вот что мне удалось купить за 300 рублей. (см.фото выше) У этого шуруповерта отсутствовал аккумулятор.
Как обойти защиту
Гнездо, к которому подключается батарея шуруповерта, содержит четыре клеммы. Две из них — это минусовая и плюсовая. Другие две клеммы идут на реле защиты от короткого замыкания, перегрева и прочего. Чтобы обойти защиту и не разбираться с электросхемой, можно использовать ненужную батарею от дрели.

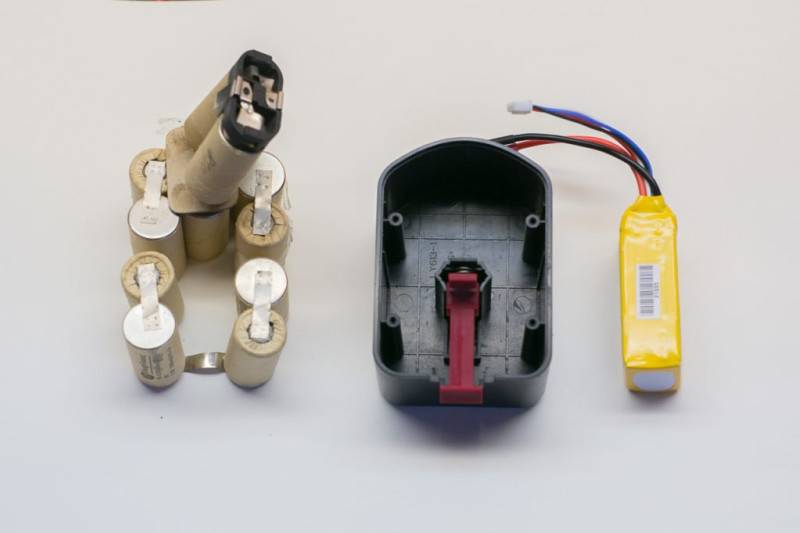

Аккумулятор шуруповерта в разобранном виде

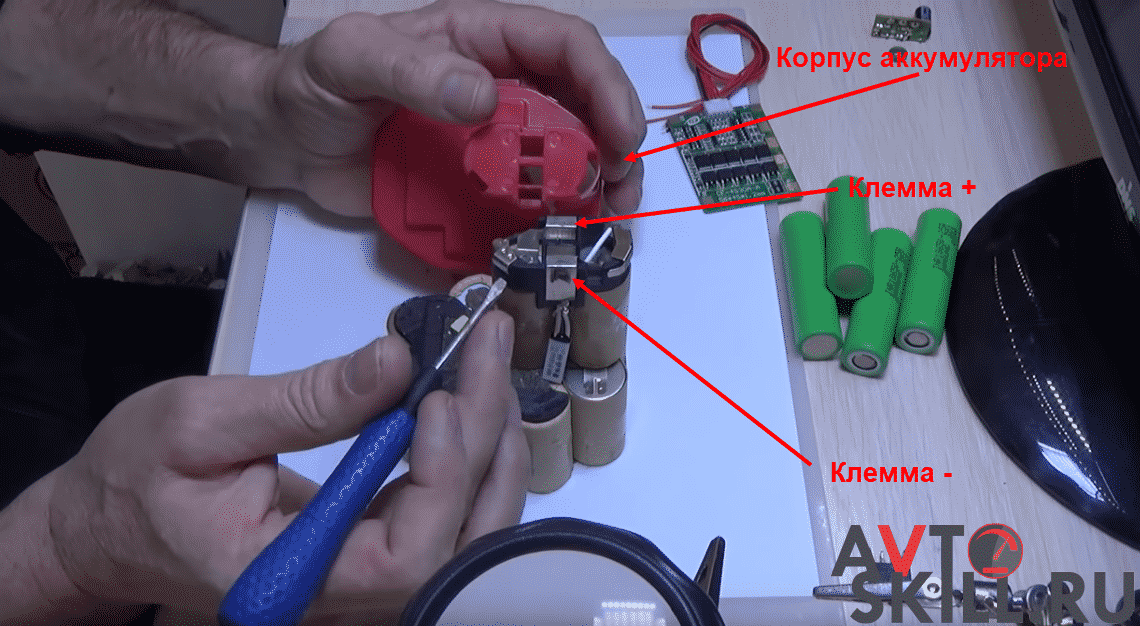

Аккумулятор шуруповерта вынимают из корпуса. На маленьком пластиковом коробе белого цвета будет написано, что он является тепловой защитой. Этот элемент вместе с черными проводками нужно выпаять и припаять к клеммам зарядного устройства. Теперь белый и черный провода припаивают к защите, соблюдая полярность.
При подключении батареи или иных приборов, индикатор должен показывать, что зарядка работает нормально. Если просто включить ЗУ, он будет мигать, показывая, что нужно поставить батарейку. То есть, исчезнет мигание и будет гореть красный огонек. При полном заряде АКБ или другого прибора должна загореться зеленая лампочка.

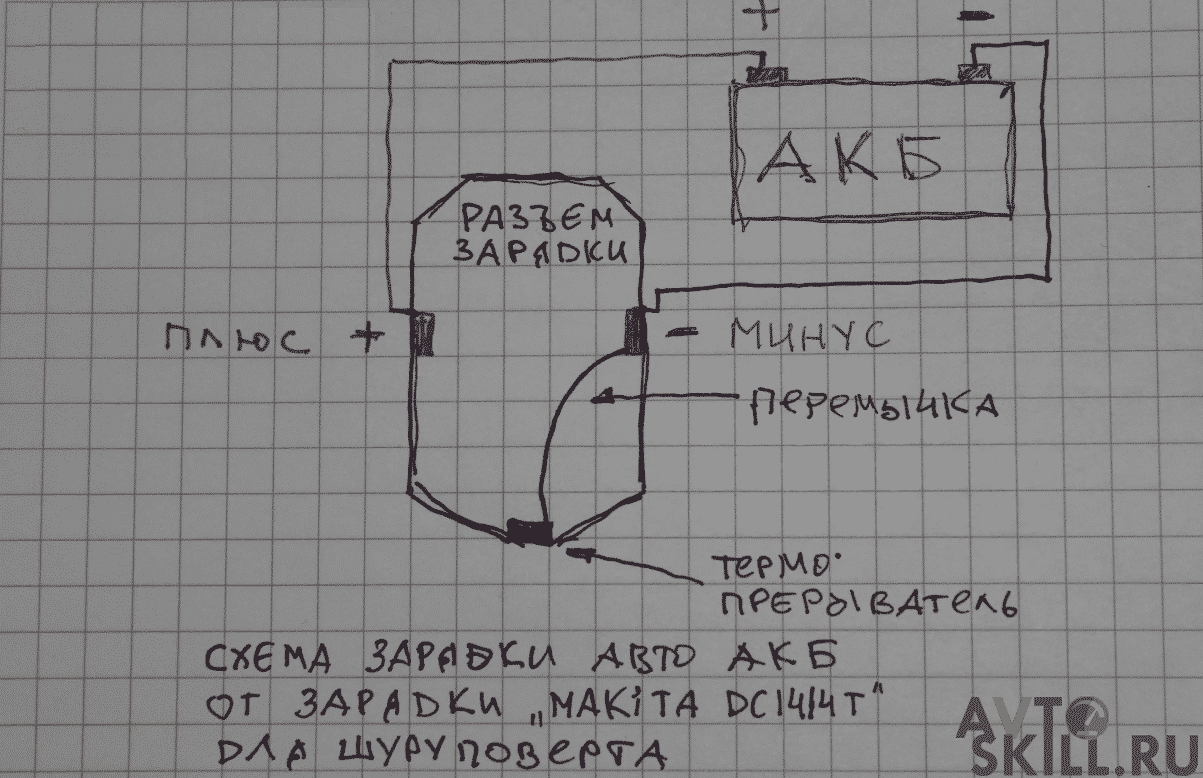

Пример схемы подключения зарядки шуруповерта к АКБ автомобиля
Чтобы зарядить автомобильный аккумулятор, сбоку от корпуса выводят провод. Нужно подсоединить клемники, а потом уже подключить провод к электросети. В противном случае сработает система защиты, и зарядка не начнется. Плюсовой и минусовой провода подключают к соответствующим клеммам аккумулятора автомобиля. При исправной работе ЗУ не должно перегреваться или плавиться.
Подключение клемм к зарядке шуруповерта
Как отремонтировать аккумулятор шуруповерта
Аккумуляторные отвертки также очень чувствительны к износу аккумулятора. Это происходит со временем, даже при правильном использовании. Если вы не будете следовать правилам эксплуатации, аккумулятор перестанет заряжаться очень быстро. И в этой ситуации есть два способа: купить новую батарею или попробовать починить аккумулятор отвертки Makita своими руками.
ВВторой вариант потребует определенного количества времени и усилий, также требуются специальные элементы.
Аккумуляторная отвертка представляет собой набор из нескольких специальных банок для пищевых продуктов, которые припаяны к контроллеру заряда и имеют цельную структуру.
Подходящие питательные вещества можно найти в пищевых банках или ноутбуках. В некоторых количествах есть такие банки. В ноутбуках обычно используется 6 банок, а в банках. 4. Но их количество может быть разным и зависит от емкости аккумулятора.
Разборка аккумулятора
Прежде всего, вам необходимо разобрать аккумулятор отвертки Makita. Для этого отсоедините его от отвертки, а затем открутите от него все винты. Откроется батарейный отсек, и вы сможете увидеть конструкцию самого элемента. Там будет 10 припаянных банок, припаянных к контроллеру мощности.
Необходимо отсоединить банки от доски. Для этого используется дрель со специальной насадкой.
Отсоединение банок от платы
Используя дрель с дисковой насадкой, банки отрезают от доски. Соединения каждого контакта с контроллером удаляются последовательно, а элементы отсоединяются от общей рамы.
Это следует делать достаточно осторожно, чтобы не повредить саму плату, но достаточно сложно полностью ее выключить
Припайка новых банок
Сразу после освобождения рамы и платы от старых батарей к ним можно прикрепить новые. Перед пайкой рекомендуется тщательно очистить поверхности на банках и плате от остатков предыдущей пайки. Это обеспечит лучшие долгосрочные контакты.
Теперь все новые банки от других устройств размещаются в соответствующих местах на раме и, в свою очередь, припаиваются к контроллеру питания. Рекомендуется делать это с помощью толстой насадки на паяльник, так как припой требуется много. Контакт должен быть очень надежным и иметь большую площадь контакта.
После последовательной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и положить обратно в футляр. Батарея затем собирается и закрывается навинчивающейся крышкой.
Перед использованием аккумулятор необходимо зарядить на специальной станции на полную мощность и только после этого подключить его к отвертке для проверки. Если все сделано правильно, аккумулятор снова начнет работать.
Запасные банки можно получить от других батарей или приобрести отдельно. Стоимость для них вполне приличная, но все же ручная замена будет намного дешевле, чем покупка нового аккумулятора.
Зачем переделывать аккумуляторный шуруповерт
Некоторые люди не понимают, зачем делать из аккумуляторного электрошуруповерта сетевой. На самом деле все достаточно просто. Дело в том, что пользоваться таким инструментом можно только до тех пор, пока его батарея не сядет. После разрядки придется подзаряжать шуруповерт и только после этого продолжать им пользоваться. Многих это не устраивает, и они решают заняться переделкой инструмента в сетевую модель.
Также это часто делают, когда батарея выходит из строя и перестает заряжаться. Многим не хочется тратиться на новый аккумулятор, и они решают переделать инструмент, чтобы он работал от сети.
Сетевой блок питания для шуруповерта в корпусе от аккумулятора
Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.
Встраиваем готовый блок питания. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.
Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.
Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.
Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.
Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.
Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.
Самодельная схема питания. Если вы с паяльником на «ты» – этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.
Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

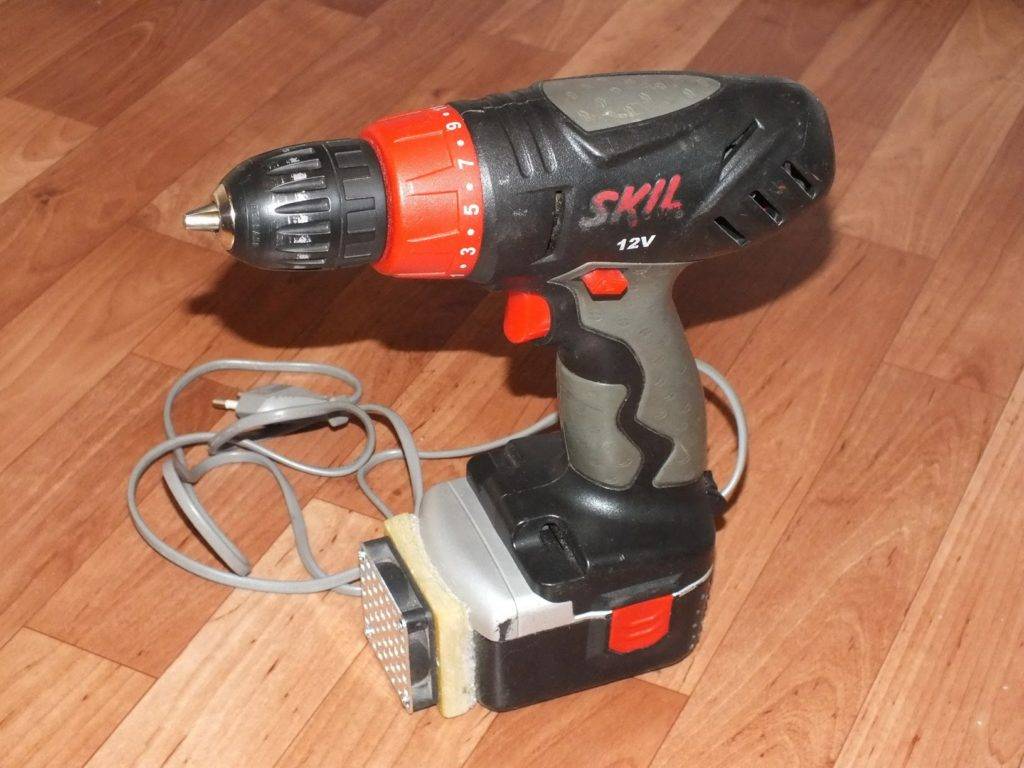

Блок питания легко уместился в корпусе аккумулятора.
Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.
В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.
Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора. Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в. Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.
Сколько времени нужно заряжать аккумуляторы шуруповерта?
Как правило, время зарядки аккумулятора шуруповерта указывается в инструкции к инструменту. Следует тщательно придерживаться этих рекомендаций. Часто зарядное устройство имеет специальную систему индикации, помогающую понять, как идет процесс зарядки. Благодаря этому можно легко определить с тем, сколько заряжать аккумулятор шуруповерта. Когда зарядка завершается, нужно вовремя прервать ее, чтобы не повредились батареи. В среднем устройство зарядное аккумулятор для шуруповерта может подзаряжать примерно от получаса до seven часов. Практика показывает, что аккумулятор типа Ni-Cd емкостью 1,2 А·ч заряжается током two мА около семи часов. Ток зарядки поддерживается с помощью сетевого адаптера.
Следует учитывать, что существуют два вида зарядных устройств для аккумулятора – обычный и импульсный. Стандартное обычное зарядное устройство чаще используется в непрофессиональном инструменте, оно заряжает батарею примерно за 3-7 часов. Импульсное – больше подходит для профессиональных механизмов. Благодаря ему работоспособность аккумулятора может восстановиться максимум за час.
Действительно ли стоит переделывать?
Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.
Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:
- Инструмент получает новую жизнь.
- Больше не нужны батареи, требующие заряда.
- Крутящий момент инструмента не зависит от заряда батареи.
Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.
Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт
Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.
Таблица: варианты источников питания для сетевого шуруповёрта
| Источник питания | Достоинства | Недостатки |
| Комплектное зарядное устройство шуруповёрта. |
| Зарядное устройство занимает место на столе. |
| Готовый блок питания, помещённый в корпус старого аккумулятора. |
|
|
| Самодельный блок питания, помещённый в корпус старого аккумулятора. |
|
|
| Внешний блок питания | Несложная переделка. |
|
| Блок питания от компьютера |
|
|
Блок питания
Мы не будем рассматривать покупку каких-либо блоков или трансформаторов, если уж и покупать, то
новую батарею! Мы рассмотрим возможность использовать то, что есть под рукой. Скажу сразу –
зарядное устройство от того же шуруповерта подойдет лишь для сверления переспелых бананов,
мощность его слишком низкая.
В идеале подойдет понижающий, мощный трансформатор 12 В, например от компьютерного бесперебойника. Мощность
такого трансформатора обычно 350-500 ватт. Но у меня не было в наличии такого трансформатора, зато было много
компьютерных блоков питания. Уверен, что если у кого-то имеется различный электронный хлам, компьютерные АТХ
в нем обязательно завалялись.

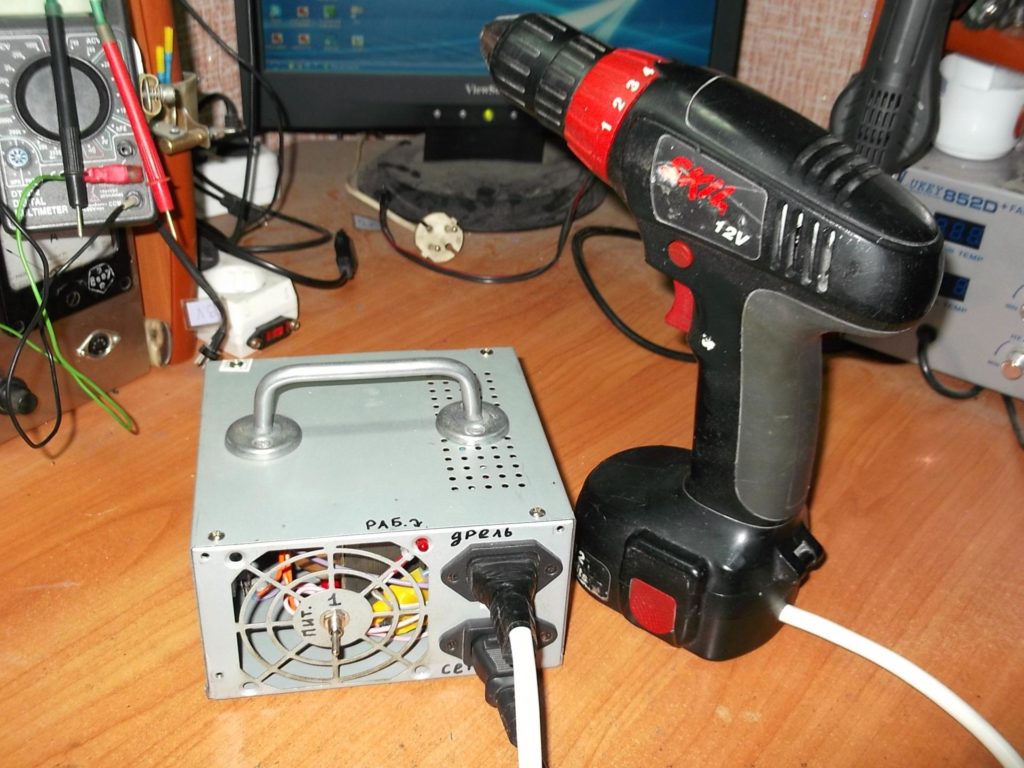

Это один из первых представителей компьютерных АТХ блоков питания.
Компьютерный АТХ-блок вполне подходит для шуруповерта, нагрузочная способность по шине +12 вольт позволяет
снять токи 10-20 ампер. Хочется развеять небольшой миф – запихать блок в корпус батареи шуруповерта не получится,
уж слишком большая плата у АТХ. Придется делать блоку отдельный корпус или оставить его в родном,
металлическом корпусе. Недостаток родного корпуса – чувствительность к пыли, а ведь даже самый маленький ремонт –
это много пыли.
Довольно слабенький блок, по шине +12В нагрузка всего 10 А. По возможности, лучше выбирать блоки с более мощной
двенадцативольтовой шиной.
Электрический снегоход
Сколько развлечений детям приносят зимние деньки! Лыжи, коньки, санки. А сколько раз малыши просят взрослых покатать их на санках? Трудно отказать детям в таком удовольствии. Домашние умельцы подошли к этому вопросу более основательно и сделали санки «самоходными».
Все что для этого нужно – источник вращательного момента. Этим источником, вернее базой, послужит шуруповерт с действующим аккумулятором.
Сначала выбирается сама железная конструкция «саней». Это могут быть самые настоящие санки с рулевым управлением. А могут и самоделки, которые устанавливаются на рамы и также имеют руль, иногда велосипедный. Но обязательно на руль устанавливается ручка, которая будет служить для включения и выключения двигателя. Внешне это будет выглядеть как ручка тормоза на спортивном велосипеде.
Поскольку конструкции снегоходов домашние умельцы придумывают разные, то разными бывают и системы крепления шуруповерта на железную платформу. Только обобщив можно свести воедино принцип установки и действия, который выглядит следующим образом. На санки сзади с помощью специальной металлической конструкции устанавливается колесо, а над ним шуруповерт. Фактически, шуруповерт придает вращательный момент колесу посредством системы двух звездочек и цепи. Стержень шуруповерта вращает ведущую звездочку. Звездочка передает вращательное движение через цепь второй звездочке, которая установлена на колесе. Таким образом, шуруповерт заставляет колесо крутиться и толкать санки.
Остается только вывести систему управления на руль. Управление представляет собой систему тросика, один конец которого соединен с кнопкой включения шуруповерта, другой – прикреплен к ручке на руле.
Зажатием и отжатием ручки мы включаем и выключаем механизм шуруповерта.
Конечно же, потребуется усилия и время, чтобы справиться с такой работой. Приобрести санки или материал для основы, сам шуруповерт на аккумуляторной основе. Но усилия, которые вы приложите, с лихвой окупятся детской радостью и теми эмоциями, которые не описываются словами и не высчитываются денежным эквивалентом.
Этап 1: Приносим шуруповерт в жертву!
Сколько их, одиноких стоящих на полках в комиссионных магазинах или продаваемых на досках объявлений. Порой безжизненные, без аккумуляторов — Skil, Ryobi, DeWalt, Bosch и другие, ищут своего нового владельца. Они бывают всех форм, размеров, цветов. Различная мощность (9,5 вольт, 12 вольт, 18 вольт, 19,2 вольт, 28 вольт) и тип аккумулятора (литий-ионные, кадмиевые и т.д.). Многие из них устарели. Их предыдущему владельцу было проще выбросить своего помощника и купить нового. Таким образом, эти потерянные дети, сидят на полках собирая пыль, пока продавец комиссионного магазина, наконец не выбросит их. Я говорю вам о Шуруповерте! А точнее о бывшем в употреблении шуруповерте.
READ Ps move для ps4 как подключить
Итак, то что нам нужно это 12-ти вольтовой шуруповерт, с которым не жалко расстаться. Вот что мне удалось купить за 300 рублей. (см.фото выше) У этого шуруповерта отсутствовал аккумулятор.
Меры предосторожности
Следует учитывать, что подключение нового источника питания – это вмешательство в заводскую конструкцию
Значит, важно уделить внимание личной и противопожарной безопасности. Помните, что необходимо:
- соблюдать полярность;
- надежно изолировать соединения проводов;
- использовать зарядные устройства, рассчитанные на емкость данного аккумулятора.
Для замены батареи достаточно минимальных знаний электротехники. Пригодятся и слесарные навыки. Нужно обеспечить повышенную механическую прочность мест соединения провода.
Замечательный помощник в хозяйстве – аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться. Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки.
Как прикурить
После того, как все подготовлено, можно приступать непосредственно к процедуре прикуривания:
- Снимите с шуруповерта аккумулятор , отсоединив его от корпуса прибора. Вместо шуруповерта можно взять дрель.
- Изучите конструкцию контактов аккумулятора. Если она внутренняя, то вставьте в каждый из контактов гвоздь или саморез. Гвозди можно заменить шестигранными ключами. Если конструкция наружная, то плотно приложите гвозди к контактам и хорошо замотайте изолентой.
- Во избежание короткого замыкания рекомендуется сделать дополнительную изоляцию импровизированных контактов с помощью губки или тряпочки. Можно использовать и любой другой токонепроводящий материал.
- Один конец проводов для прикуривания присоедините к гвоздям, а другой – к контактам аккумулятора автомобиля. Во избежание потерь напряжения провода нужно соединять как можно плотнее. При этом нельзя забывать про полярность, соединяя плюс с плюсом, а минус с минусом.
- Для того чтобы достаточное количество энергии поступило к автомобильному аккумулятору нужно подождать 5-10 минут. По истечении этого времени попробуйте завести машину.
- Как только машина заведется, отсоедините провода от клемм.
Причем, аккумулятор шуруповерта должен быть полностью заряженным. Но даже при 100% заряде завести авто получится лишь 1 раз, сделать это повторно без подзарядки не выйдет.
Такой способ прикуривания автомобиля является экстренным и лучше им не злоупотреблять. В идеале рекомендуется приобрести специальный универсальный повербанк, подходящий не только для телефонов, но и для автомобильных аккумуляторов.
Запуск при помощи бустера или литий-ионного аккумулятора
Бустер — это ещё один вариант ПЗУ, главным его отличием является то, что он не осуществляет зарядку батареи, а предназначен исключительно для помощи при запуске мотора.
Данное устройство очень популярно в областях, где часто бывают очень низкие температуры зимой. По сути это помощник при запуске двигателя. Что он из себя представляет?
Это, по сути, миниатюрный аккумулятор, который предварительно заряжается дома, а потом используется, когда водитель приходит на стоянку что бы завести свой автомобиль. Основные достоинства подобных устройств их небольшие размеры и вес.
Стоит заметить, что бустер является литий-ионным аккумулятором, точно таким же который стоит в вашем смартфоне или ноутбуке.
Для запуска автомобиля нужно подключить бустер так же как ПЗУ, и проделать те же операции, которые выполняются при запуске силового агрегата при помощи пуско-зарядного устройства.
Нужна ли переделка шуруповёрта
Когда аккумуляторная батарея перестаёт держать заряд, незаменимый механический помощник превращается в бесполезный инструмент. Купить другую батарею невыгодно, ведь стоимость аккумулятора порой может достигать до 50% цены нового инструмента. Поэтому каждый рачительный хозяин начинает задумываться над вопросом переделки шуруповёрта на питание от сети.
Можно попробовать восстановить характеристики батареи, но это будет временное решение. Всё равно в дальнейшем устройство будет быстро разряжаться. Переделка на питание шуруповёрта от сети 220 В своими руками является оптимальным вариантом восстановления работоспособности оборудования. Что даёт такое решение:
- устройство может полноценно работать дальше;
- нет необходимости использовать требующие заряда батареи;
- крутящий момент оборудования не зависит от состояния заряда аккумулятора.
Недостатком можно назвать только зависимость от длины сетевого шнура и наличия источника электрического питания.
Мобильность устройства
При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.
Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:
- Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
- Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.
Каждый из способов находит сторонников, так как обладает определённым набором характеристик.
Какие ошибки можно совершить при подзарядке АКБ
Если берется зарядка с напряжением более 14,6 Вольт, может произойти перезаряд. Особенно велика вероятность поломки при частом использовании несовместимого ЗУ. В итоге может произойти выкипание электролита и сильный перегрев АКБ.
Важно, чтобы в цепь была включена лампочка или резистор. При отсутствии балластной нагрузки вероятность поломки увеличивается
Также нельзя приступать к выполнению операций без измерительных приборов. Потребуются вольтметр и амперметр, которые можно заменить мультиметром.
Рекомендуется встраивать в схему зарядки лампочку, чтобы уменьшить вероятность перегрузки
Нельзя забывать про встроенную систему защиты. Поэтому перед подключением АКБ лучше проверить работоспособность, подключив какой-нибудь электроприбор. Это может быть лампочка от фары или старый электромотор. В некоторых случаях нельзя отключить защиту, не имея перед собой электросхемы платы зарядного устройства.
После переделки зарядка шуруповерта может перестать отключаться автоматически при полном заряде. Придется самостоятельно контролировать процесс, чтобы избежать поломки аккумулятора. При перезарядке с электродов начинает активно выделяться водород и кислород, что чревато взрывом.
Используя электроприбор не по его прямому назначению, человек действует на свой страх и риск. Людям без опыта обращения с электроприборами заниматься подобными работами нельзя. Необходимо помнить о технике безопасности, например, заряжать батареи возле открытого огня или взрывоопасных веществ воспрещается.
Как подключить к зарядной станции
Прежде, чем решать вопрос «можно ли заряжать аккумулятор шуруповерта зарядным устройством», нужно помнить, что зарядный блок шуруповерта подает невысокое напряжение, при большой протяженности провода напряжение теряется, поэтому рациональным будет подключение через метровый шнур с сечением 2.5 мм2 и более.
- К контактам зарядного узла шуруповерта крепятся провода. Испорченные питательные элементы изымаются из гнезда.
- В корпусе проделывается паз, сквозь него пропускается кабель. Место входа предлагается уплотнить эластичным материалом, чтобы не было люфта и провод надежно держался на месте.
- Поскольку гнездо после удаления негодных элементов потеряло в тяжести, рекомендуется восстановить баланс вкладкой в освободившееся пространство какого-либо груза, иначе кисть при работе будет сильно уставать, со временем вредя здоровью суставов, связок.
- Кабель и прикрепленные ранее провода соединяются воедино, корпус собирается.
Подключение шуруповёрта к зарядному устройству
Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

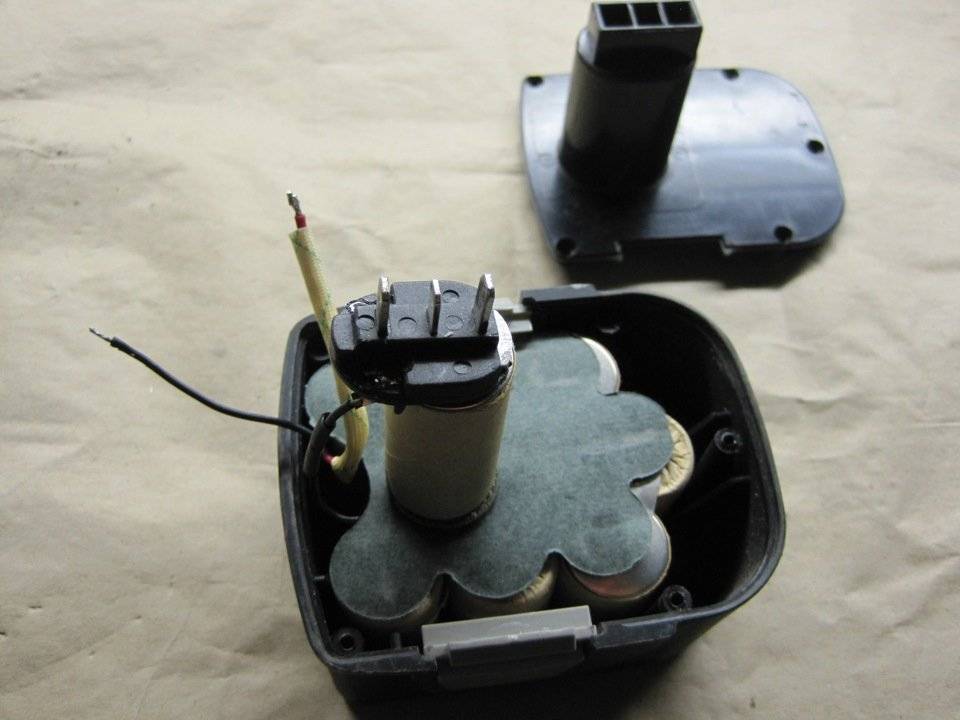

Разбор старого аккумулятора

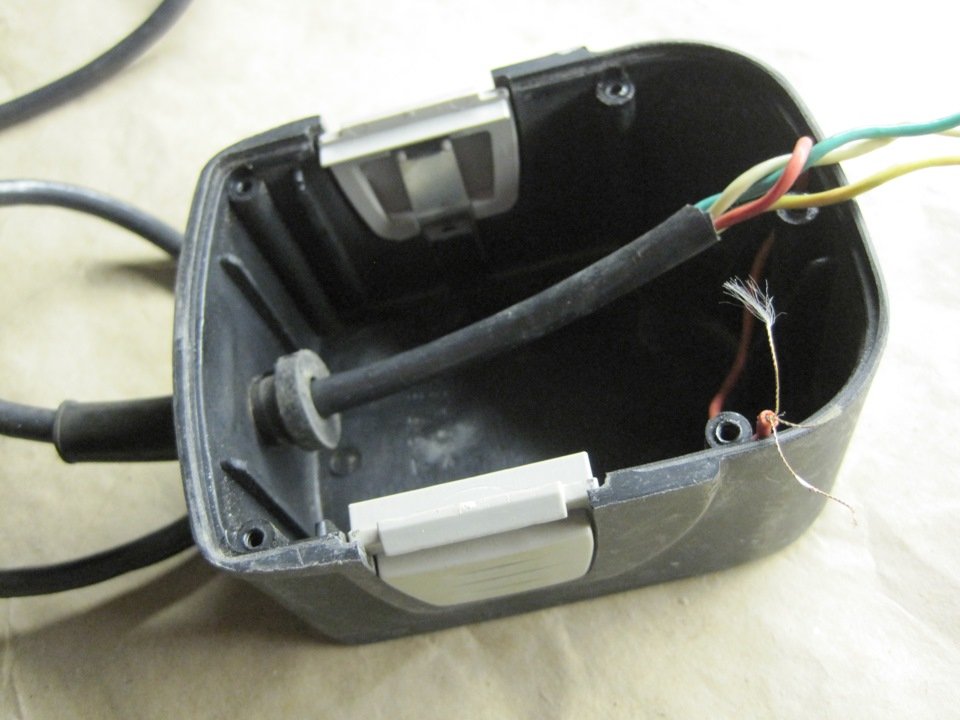

Нужно продеть в корпус провод и закрепить в отверстии

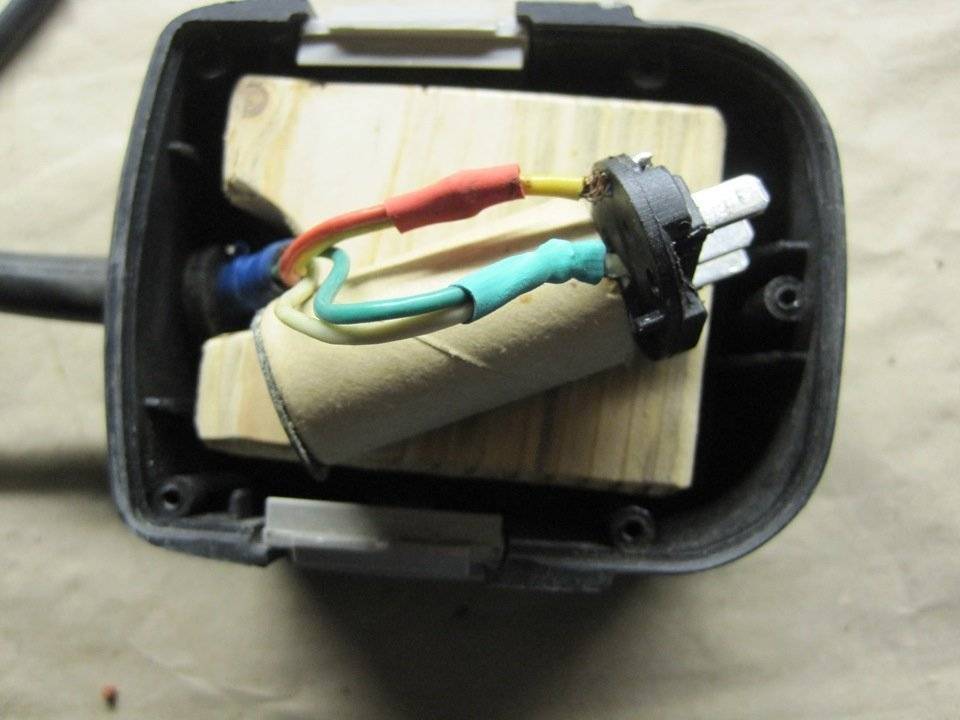

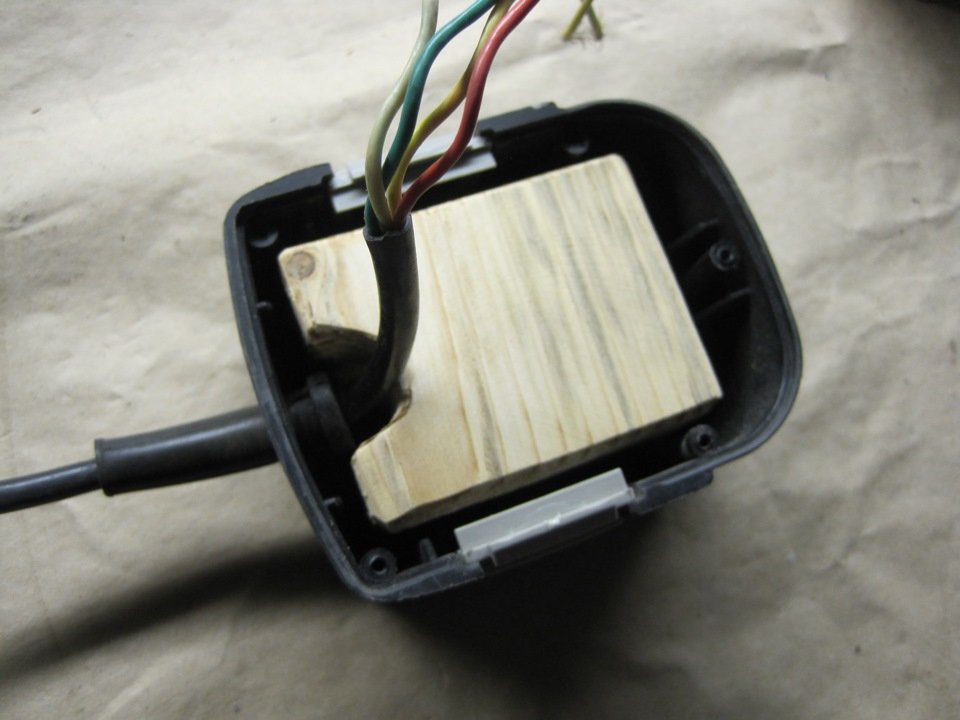

Балласт в корпусе
Необходимо припаять провод к клеммам аккумулятора
Установить крышку аккумулятора на место
Монтаж готового блока питания в корпусе старого аккумулятора
- Разобрать старый аккумулятор и вынуть из него неработающие элементы.
Нужно удалить из корпуса старые элементы
Блок питания в корпусе аккумулятора
В конце нужно установить аккумулятор на место
Самодельный блок питания
- Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.
Сначала потребуется вытащить батареи из корпуса аккумулятора

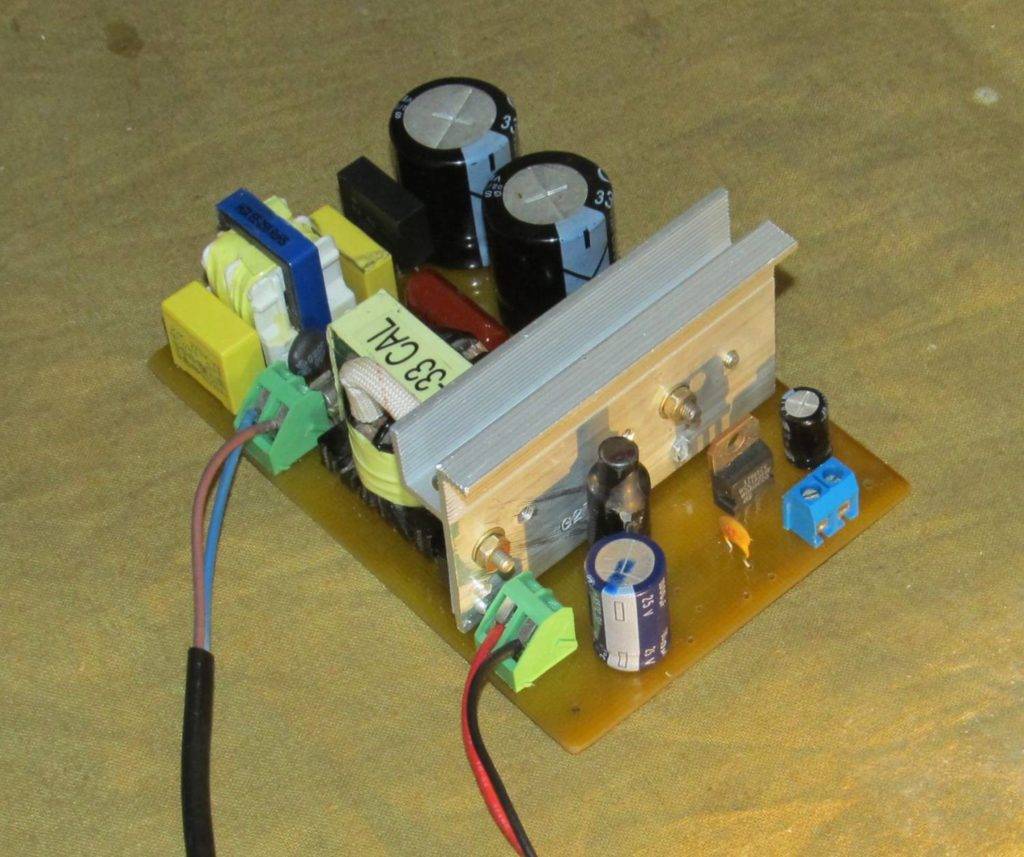

Нужно собрать плату блока питания
Блок питания в корпусе
Останется только собрать корпус аккумулятора
Подключение к внешнему блоку питания

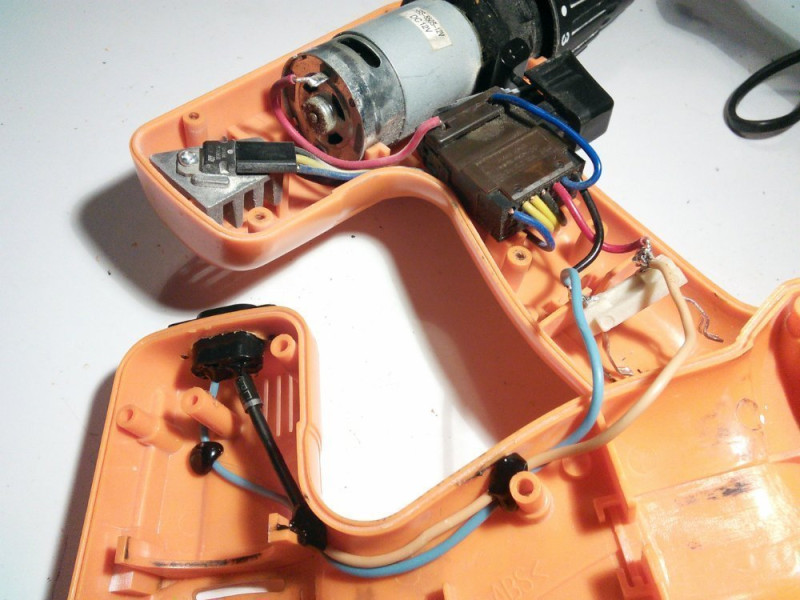

- Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.
Нужно найти провода питания шуруповёрта

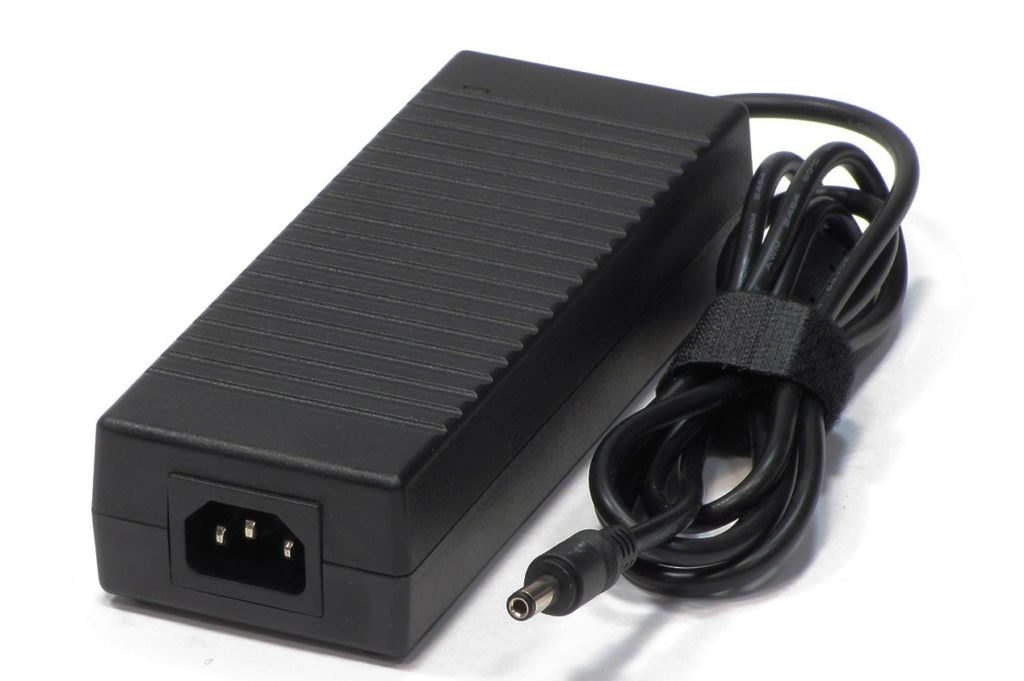

Блок питания ноутбука

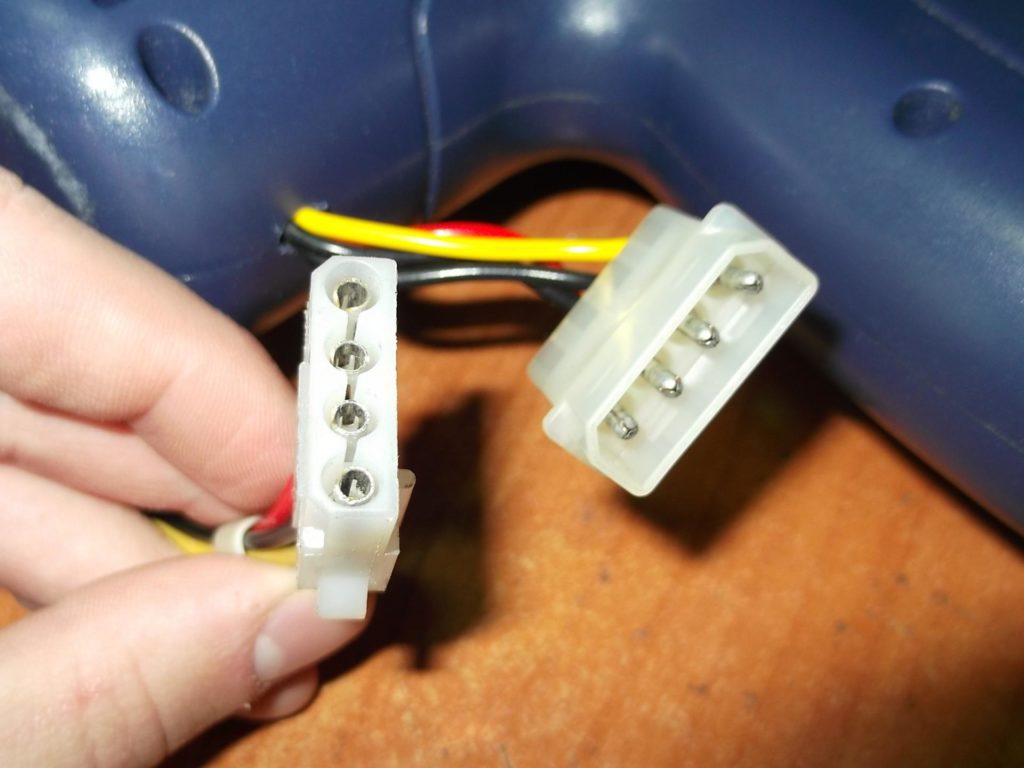

Подключение к блоку питания от компьютера
- Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

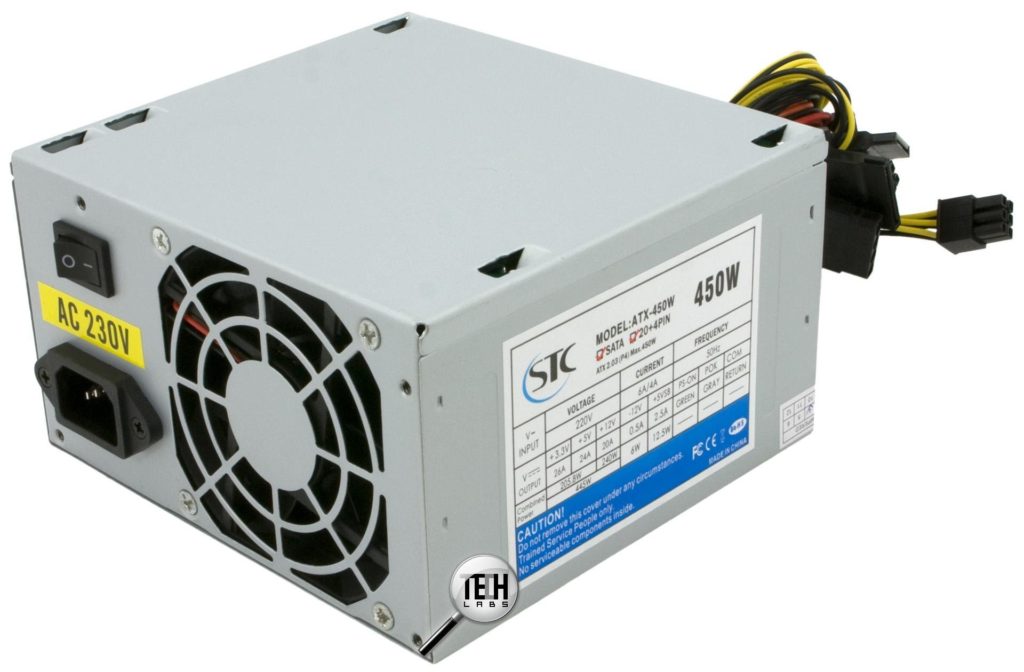

Необходимо подобрать компьютерный блок питания
Далее разобрать шуруповёрт и найти провода питания
После подключить шуруповёрт к блоку питания
Самодельный блок питания
При работах с паяльником необходимо проверить подключение к сети элементов аккумулятора и самодельного блока, при наличии подключения необходимо обесточить все источники питания для безопасной работы. Выполнение работ по переделке происходит пошагово, для получения результат понадобиться небольшой опыт при пайке и монтаже плат:
- Разборка и демонтаж корпуса старого аккумулятора;
- В соответствие со схемой, установить элементы на монтажную плату, пропаять контакты и соединения.
- После пайки проверить напряжение на выходе мультиметром.
- Собрать плату на корпус аккумулятора.
- Подключить соответствующие провода к выходам низкого напряжения инструмента.
- Проверить работу, подключив переделанное устройство к сети.
Что ещё
Теперь о нескольких важных нюансах. Во-первых, прежде чем приступать к каким-либо манипуляциям с аккумулятором шуруповёрта, сначала нужно проверить его тип. Для наших целей подходят никель-кадмиевые или никель-метал-гидридные аккумуляторы. С литий-полимерными моделями лучше не экспериментировать, поскольку они могут не выдержать высокого тока и взорваться.
Теперь о заряде. Понятно, что аккумулятор шуруповёрта должен быть заряжен, причём на все 100%. Если попытаться провернуть трюк с наполовину разрядившимся аккумулятором, то точно ничего не выйдет.
И последний момент: даже от полностью заряженного аккумулятора шуруповёрта можно будет завести машину лишь один раз. Если попытаться сделать это снова, то ничего не получится, пока вы снова его не перезарядите
Поэтому важно не глушить двигатель после того, как он запустится, чтобы дать штатному аккумулятору возможность подзарядиться
Источник
Сетевой блок питания для шуруповерта в корпусе от аккумулятора
Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.
Встраиваем готовый блок питания. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.
Читайте так же
Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.
Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.
Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.
Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.
Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.
Самодельная схема питания. Если вы с паяльником на «ты» — этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.
Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.
Блок питания легко уместился в корпусе аккумулятора.
Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.
В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.
Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.
