Подъемный механизм для циркулярки своими руками

Изготовление стола в виде тележки

Если вы хотите сделать стол мобильным, его верхняя часть может быть выполнена в виде тележки. Как его боковые стенки, которые будут расположены сзади и спереди, ДСП, его толщина может быть равна 16 миллиметрам. Ногами стола будут стержни, поперечное сечение которых составляет 50х50 мм. Опоры для колес конструкции будут представлены досками, толщина которых составляет 35 миллиметров. Чтобы повысить качество жесткости стола, задняя и передняя стенки должны быть усилены плитой толщиной 20 миллиметров. Все детали необходимо собрать с помощью самонарезающих винтов и, кроме того, с помощью ПВА-клея. Опорные платы для колес должны быть закреплены металлическими ракурсами.

Чтобы зафиксировать тележку на поверхности стола в несущих досках, необходимо сделать мелкие выемки, радиус которых будет равен радиусу колеса. Для прикрепления к поверхности лестничного стола необходимо установить два элемента в виде вставок, которые необходимо зафиксировать на одной пластине. На этом можно предположить, что круглый пильный стол был сделан вручную и может использоваться в тандеме с основным инструментом, который по крайней мере один раз был необходим для каждого домашнего мастера, который любит работать с деревом.

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

Циркулярка на моторе от стиральной машины

Не промахнешься при аварии

Что такое, разновидности и функции

Подобное устройство обязательно входит в конструкцию форматно-раскроечных циркулярных пил. Это подвижная часть рабочего стола, которая вместе с закрепленной в ней заготовкой перемещается по строгим направляющим относительного пильного диска. Благодаря этому линия пропила получается идеально ровной.

Сам распил проходит легче, так как заготовка идет строго, не виляет, меньше трения между материалом и диском. Саму заготовку не надо двигать по рабочему столу рукой или толкателем. Перемещать каретку с заготовкой легче, особенно если она ходит на подшипниках.

Применяются десятки разных конструкций кареток. Рассмотрим самые популярные из них.

Предусмотренные заводской конструкцией

Устанавливаются на стационарных циркулярных пилах общего назначения и на форматно-раскроечных пильных станках. В последнем случае — для раскроя больших листов ДСП, МДФ, ламинированного материала, фанеры, ДВП и т.д. Поэтому имеют большую площадь опоры под листы и большую длину хода, достаточную для распила длинных листов.

Пример такой циркулярки на фото:

На практике, такая циркулярка работает как небольшой форматно-раскроечный станок (ФРС) для небольших заготовок из листового материала. И, наоборот, на большом ФРС при необходимости можно распускать не только листовые материалы, но и древесину.

Если станок продается без каретки (с неподвижным рабочим столом), то производитель может предлагать ее дополнительно, как опцию за отдельную сумму. Такое устройство подходит к конкретному станку, его несложно установить.

Если таких устройств специально для конкретной модели нет в производстве и продаже, подобрать подходящую конструкцию гораздо сложнее. Можно найти боле-менее подходящий вариант, но придется дорабатывать крепления. Это сложно, так как салазки должны располагаться и передвигаться строго точно параллельно пильному диску, а на подвижный рабочий стол оказывается значительная нагрузка, крепление должны быть достаточно прочным.

По этой причине часто делают самодельные каретки. Разберем более подробно, как сделать своими руками.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

повышенная виброустойчивость;
недопустимо прогибание при нагрузке свыше 50-60 кг;
наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

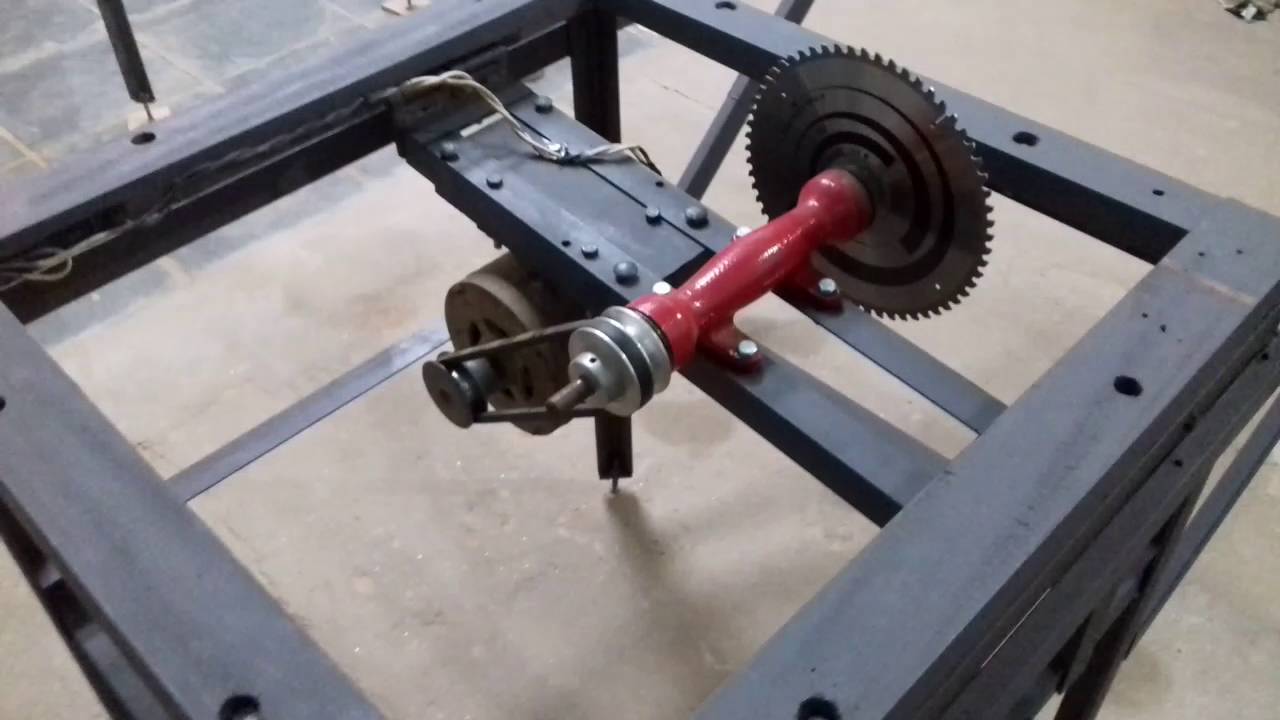

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

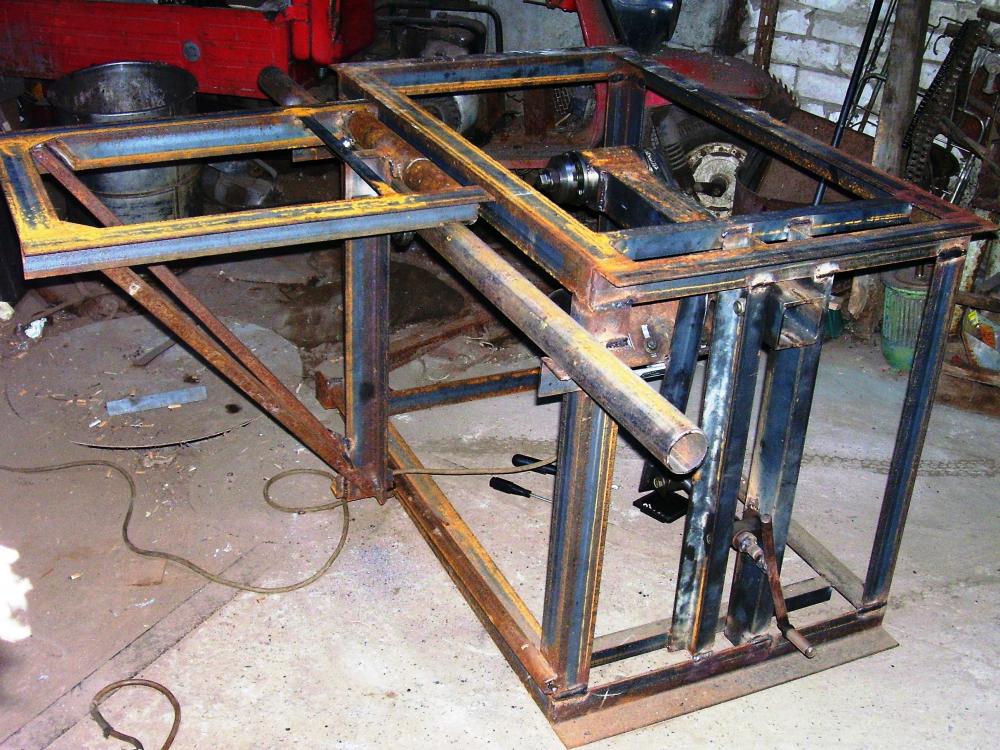

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

посередине;
на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

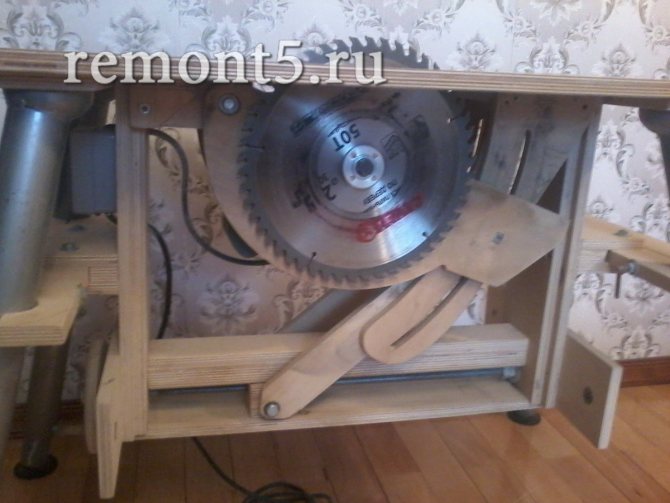

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

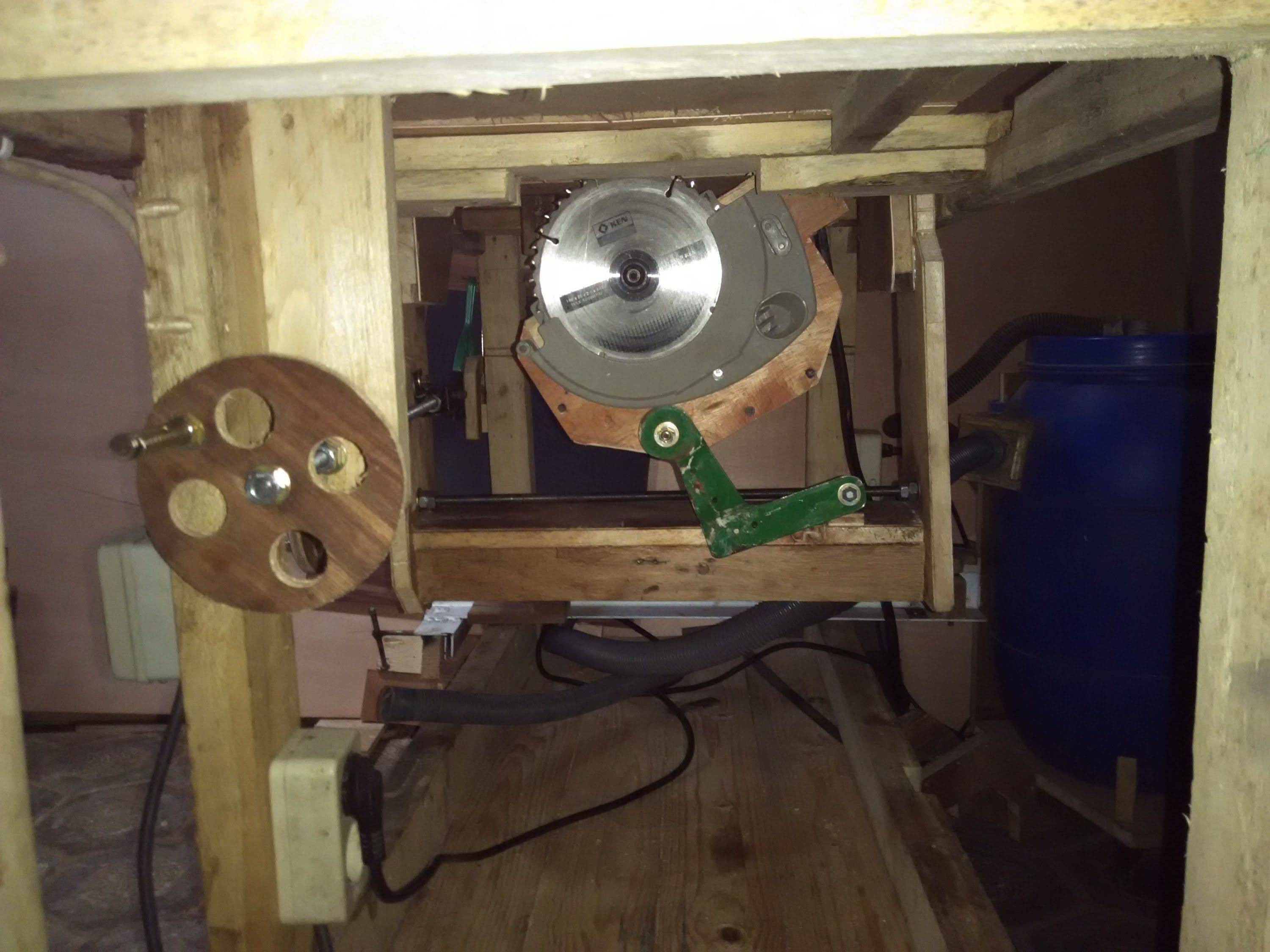

Подъёмный механизм включает в себя:

рукоять, на которой находится шкала регулировки;
регулировочную штангу с заранее установленными фиксирующими гайками;
направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Определение параметров сделанной своими руками циркулярки в домашних условиях

Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.

Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см

На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.

При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.

Для циркулярки можно использовать двигатель от стиральной машины

Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.

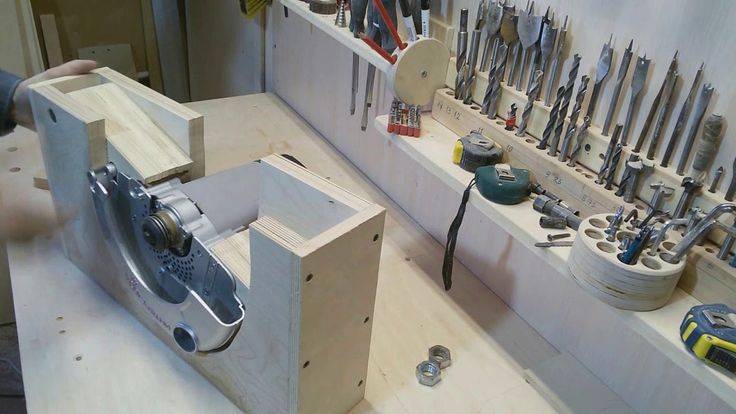

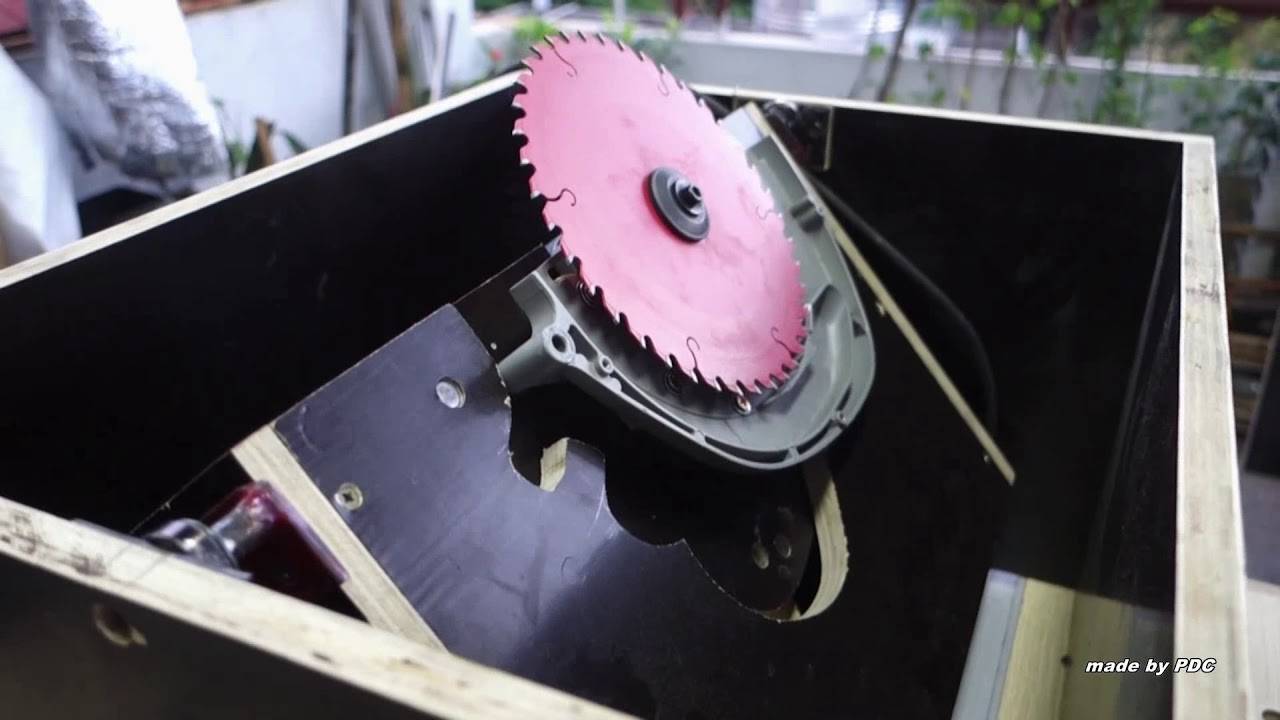

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

электродвигателя;
одной или двух ручек;
защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле

удерживающей платформы (для возможности выставления диска);
расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки

Преимущества создания своими руками

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия. Сложностей в процессе не возникнет, если тщательно изучить вопрос. Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Небольшая настольная подставка для циркулярки

Что потребуется для изготовления фрезерного лифта

Для того чтобы самостоятельно сделать свой фрезерный лифт, вы должны подготовить следующий набор расходных материалов, инструментов и технических устройств:

непосредственно сам ручной фрезер, с которого необходимо демонтировать ручки;
электрическая дрель;
стандартный автомобильный домкрат (если подъемный механизм приспособления будет домкратного типа);
лист металла или текстолита;
деревянные бруски квадратного сечения;
алюминиевый профиль;
листы фанеры и ДСП;
направляющие, изготовленные из металла;
резьбовая шпилька;
набор отверток различного типа и размера, гаечные ключи и плоскогубцы;
сверла различных диаметров;
болты, винты, гайки и шайбы различных размеров;
эпоксидный клей;
угольник, линейка, измерительная рулетка.

От фрезера вообще можно использовать только двигатель и стойки, особенно если инструмент не отличается высокой точностью хода по телескопическим направляющим

Что потребуется для изготовления фрезерного лифта

непосредственно сам ручной фрезер, с которого необходимо демонтировать ручки;
электрическая дрель;
стандартный автомобильный домкрат (если подъемный механизм приспособления будет домкратного типа);
лист металла или текстолита;
деревянные бруски квадратного сечения;
алюминиевый профиль;
листы фанеры и ДСП;
направляющие, изготовленные из металла;
резьбовая шпилька;
набор отверток различного типа и размера, гаечные ключи и плоскогубцы;
сверла различных диаметров;
болты, винты, гайки и шайбы различных размеров;
эпоксидный клей;
угольник, линейка, измерительная рулетка.

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Циркулярка и параллельный упор, пожалуй основной момент приспособление на циркулярном столе. Потому я решил отнестись к этому проекту со всей ответственностью. Я не уделяю лишнее время шлифованию и формированию без необходимости скруглений на приспособлениях, считаю вырезал, склеил, скрепил саморезами и дело в шапке. На мой взор лишняя краса не часто уместна, а крепкость нужна всегда. Работая с трудными проектами, я разбиваю их на более маленькие составляющие и отдельно работаю имея его. Имея в собственном распоряжении узкий дюралевый параллельный упор (фото справа), имел и ряд неудобств. Неудача в таком, что для каждого нового реза нужно поменять размер установки упора, для этой цели, передвигая упор, учитываем размеры в точке начала пропила заготовки и в точке выхода пропила относительно к пильному диску, потом закрепляем его 2-мя ручками. Неловко и уходит лишнее время.

Шаг 1: Изготовка упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, и дальше соберите их вкупе сделав U-образный профиль. По внутренним размерам профиля изготовьте 5 заготовок-вставок для жесткости и воткните во вовнутрь профиля, они создадут квадратное сечение, нужное упору. Плюс этого упора и в способности использования его с 2-ух сторон пильного диска ( фото слева).

Шаг 2.7: Изготовка направляющего канала для упора.

Направляющий канала для упора изготовлен из 2-ух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.

в заключение

Если вы решили изготовить круглый пильный стол (DP 2000) для этой технологии, тогда рабочий процесс не будет сопровождаться ненужными трудностями. Благодаря этому он может справиться с любым домашним мастером, даже тем, у кого нет определенных навыков выполнения такого рода работ. Если вы хотите значительно расширить функциональность рабочего стола, предназначенного для циркулярных пил, вы можете повысить свой рейтинг безопасности. Вы можете сделать дизайн более сложным, все зависит от вашего мастерства и, самое главное, от желания изучить новые горизонты строительных работ. Удачи вам и успешных новых решений!
