Что такое отбойный молоток и его назначение
Рассматриваемый вид инструмента является аналогом перфоратора, только отличается он следующими параметрами:
- Способность только ударного долбления (никаких функций сверления и сверления с ударом инструмент не имеет)
- Большой размер — в 2-3 раза больше бочковых перфораторов
- Высокая мощность
- Отличительная форма корпуса устройства

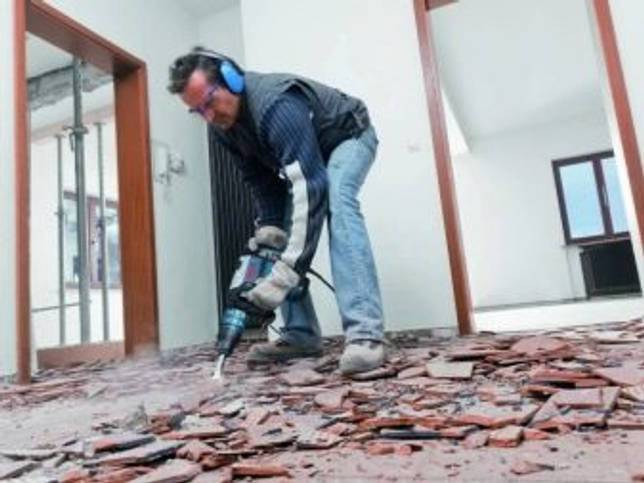

Если раньше для разрушения бетонного или асфальтного перекрытия использовались такие инструменты, как зубило и молоток, то сегодня на их замену пришел отбойный молоток. Узкая специализация этого устройства обусловлена его принципом работы. Достоинство прибора в том, что при долбежных работах не появляются искры, что позволяет использовать его в условиях с повышенной опасностью.
Перед тем, как разобраться с принципом функционирования отбойных молотков, следует выяснить их назначение:
- Формируется дорожное покрытие — выполняется дробление асфальта, бетона и твердого грунта
- Применение в горнодобывающей промышленности

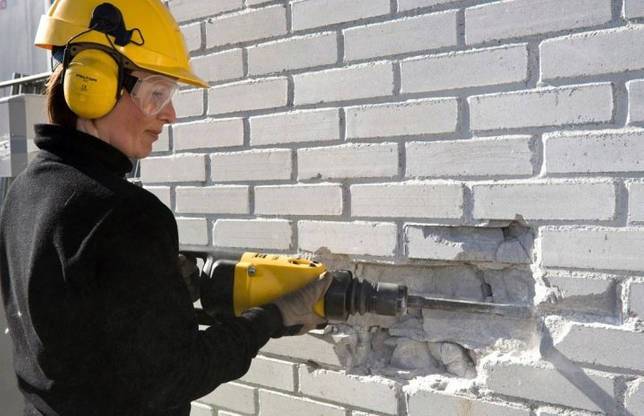

- Использование в строительстве для разрушения кирпичных и бетонных конструкций
По назначению понятно, что в хозяйстве, когда выполняются несложные и в небольших объемах работы, с функцией демонтажного инструмента справляется перфоратор. Задачи отбойника способен решать перфоратор, причем с мелкими заданиями справляются пистолетные устройства, а с более сложными — бочковые перфораторы.
Производители выпускают отбойные молотки двух видов — бытовые и профессиональные. Профессиональные инструменты применяются специалистами, а вот бытовые не предназначены для серьезных нагрузок, поэтому могут использоваться только для кратковременных нагрузок в быту. Рациональность использования отбойника в хозяйстве возникает в случае необходимости скалывания льда, который намерз во дворе. Еще молотком проделываются отверстия в бетонных полах стенах, так как они не только лучше справляются с такими заданиями, но еще и намного быстрее.
Это интересно: Насадки на болгарку: назначение, характеристики, советы по выбору
ТЕХНИЧЕСКИЕ ДАННЫЕ
Технические данные молотков отбойных пневматических МОП-2, МОП-3, МОП-4 приведены в таблице 2.
Таблица 2.
| Наименование параметров | МОП-2 | МОП-3 | МОП-4 |
| Рабочее давление сжатого воздуха, МПа, не менее | 0,3 ÷ 0,5 | ||
| Энергия единичного удара, Дж, не менее | 39 | 44 | 55 |
| Частота ударов, с-1, не менее | 22,5 | 20,5 | 17 |
| Удельный расход свободного воздуха, м?/мин•кВт, не более | 1,35 | ||
| Мощность, Вт, не менее | 875 | 905 | 945 |
| Масса молотка без инструмента, кг, не более | 7,4 | 7,8 | 8,5 |
| Масса молотка, воспринимаемая руками оператора, Н | 68,6 — 97,6 | ||
| Длина молотка (без сменного инструмента), мм | 510 | 545 | 580 |
| Внутренний диаметр рукава, мм | 16 | ||
| Усилие нажатия, Н | 68,6 — 97,6 | ||
| Усилие нажатия пускового устройства, Н | 8 | ||
| Диаметр рукоятки, мм | 28 | ||
| Размер хвостовика инструмента, мм диаметр длина | 24 70 |
Вибрационные характеристики молотков соответствуют требованиям ГОСТ 17770-86 «Машины ручные. Требования к вибрационным характеристикам» и ГОСТ 16519-78 «Машины ручные. Методы измерения вибрационных параметров» при коэффициенте внутрисменного использования 1,0 и приведены в таблице 3.
Шумовые характеристики соответствуют требованиям ГОСТ Р 51402-99 (ИСО 3746-95) «Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению» и ГОСТ 12.2.030-83 «Машины ручные. Шумовые характеристики» и приведены в таблицах 4 и 5.
Вибрационные параметры молотка
Таблица 3.
| Логарифмический уровень среднеквадратического значения, дБ в октановых полосах со среднегеометрическими частотами в Гц | ||||||||
| 8 | 16 | 31,5 | 63 | 125 | 250 | 500 | 1000 | |
| Z | 117 | 111 | 105 | 100 | 95 | 92 | 86 | 82 |
| X | 118 | 110 | 104 | 99 | 93 | 90 | 86 | 80 |
| Y | 117 | 110 | 104 | 98 | 93 | 90 | 85 | 80 |
| ПДУ | 120 | 120 | 117 | 114 | 111 | 108 | 105 | 102 |
Шумовые параметры молотка
А. Уровень звукового давления
Таблица 4.
| Уровни звукового давления в дБ и октановых полосах со среднегеометрическими частотами, Гц | Уровни звука, дБА | ||||||||||
| 31,6 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Факт. | ПДУ | Откл. |
| 94 | 105 | 101 | 98 | 95 | 90 | 84 | 76 | 71 | 96 | 80 | 16 |
Б. Уровень звуковой мощности
Таблица 5.
| Уровни звуковой мощности в дБ и октановых полосах со среднегеометрическими частотами, Гц | Корректированный уровень мощности, дБА | ||||||||||
| 31,6 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Факт. | ПДУ | Откл. |
| 100 | 116 | 107 | 104 | 101 | 96 | 90 | 82 | 77 | 102 | 107 |
Техническое обслуживание отбойного молотка
Если вовремя и должным образом ухаживать за ударным прибором, он проживет дольше. Для этого необходимо:
- наносить пластическую смазку на хвостовую часть пики сразу перед включением;
- как минимум пару раз за смену смазывать ствол;
- избегать попадания грязи, воды внутрь устройства;
- при регулярном использовании ежемесячно разбирать весь молоток и промывать каждую его деталь бензином, керосином.
Кроме этого, электрические девайсы нуждаются в периодической замене угольных щеток. Электромолоткам также необходимо соблюдать режим 15 через 15 минут: одну часть времени он работает, другую — обязательно «отдыхает».
Любопытно: сетевой 58G867 славится внушительными показателями мощности, а также безопасностью и удобством в плане применения. Он оснащен нескользящим наконечником, а вторая его рукоятка регулируется.
Полезно: Как пользоваться электролобзиком: 5 особенностей работы с инструментом
Зная, из чего состоит и каким образом функционирует отбойное устройство, каковы его ключевые параметры, подыскать подходящий вариант не составит труда.

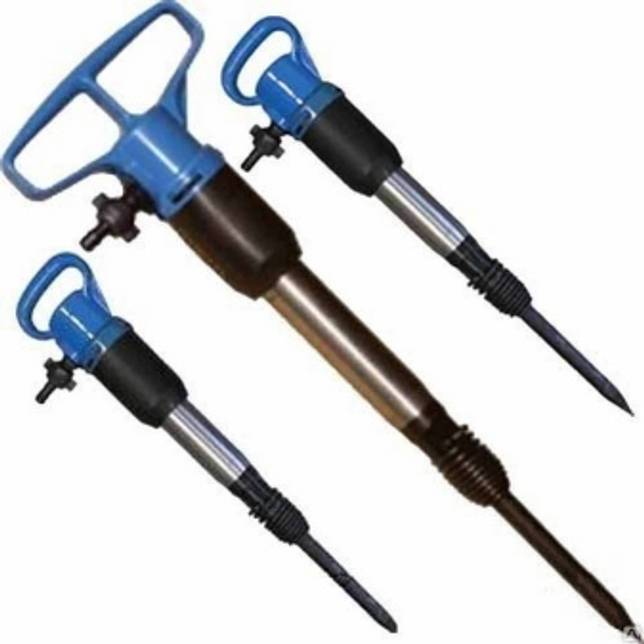

Пневматический отбойный молоток
Пневматические отбойные молотки – самые надежные, обладают большой производительностью, могут работать в любых условиях. Бывают двух классов: объемные и турбинные.
К классу объемных относятся ротационные и поршневые инструменты, которые работают на принципе расширения сжатого воздуха внутри поршневой системы. Турбинные молотки имеют более простое устройство и в работе используют поток сжатого воздуха, подаваемого на лопатки турбины по гибкому шлангу.
Они обладают рядом преимуществ: не искрят (что является важным фактором пожарной безопасности), не боятся влаги. Единственным недостатком считается необходимость подключения отбойного молотка к компрессору, потому как для работы он использует энергию сжатого воздуха.
Как выбрать отбойный молоток – мощность или скорость?
Задавшись целью покупки качественного отбойного молотка, который прослужит вам не один год, обратите внимание, прежде всего, на двигатель, если это электроотбойник. «Сердце» инструмента должно иметь мощность не меньше 500 Ватт, верхняя же планка варьируется в пределах 2000 Ватт
Чем выше показатель мощности, тем больше будет ударная энергия молотка и больше его производительность
Впрочем, и тут важно не переусердствовать – для отбивки штукатурки вполне достаточно и аппарата на 500 Ватт, более мощные предназначены для долбежки серьезных бетонных конструкций
Конечно, все инструменты можно регулировать, выставляя на минимальную или максимальную мощность. В то же время нужно понимать, что высокая мощность позволяет работать с более тяжелыми инструментами и более длительное время. Ударная энергия, которая измеряется в Джоулях, была есть и будет самым важным показателем для всех типов молотков. Чем он выше, тем работоспособней будет инструмент, тем крепче материал он может раздолбить. Легкие модели обычно обладают ударной энергией не больше 8 Джоулей, тогда как средние и крупные отбойники способны демонстрировать силу от 10 до 60 Дж!
Следует отметить, что в легких отбойниках меньшую величину ударной силы производители компенсируют большей частотой ударов, поэтому им удается соблюдать высокие показатели производительности, даже несмотря на малый вес
Так, солидный отбойник с силой удара в 60 Дж осуществляет долбежку со скоростью от 1000 ударов в минуту, тогда как инструмент с малым весом демонстрирует все 3000 ударов! При выборе инструмента очень важно уделить внимание комфорту оператора. Очень частая и сильная вибрация способна вызвать даже так называемую вибрационную болезнь, которая характерна онемением пальцев и кистей рук
Современные инструменты способны «гасить» до 75 % вибрации
Важно также, чтобы инструмент имел глушители шума, что особенно актуально для пневматических моделей, поскольку частая и длительная работа с отбойником безо всяких глушителей способна вызвать серьезные проблемы со слухом. Очень полезной является функция отключения инструмента при работе вхолостую – экономится не только электричество, но и ресурс молотка, кроме того, оператор получает нужные для отдыха перерывы
Диагностика поломок и ремонт
Среди специалистов по ремонту отбойных молотков бытует такая поговорка. Отбойник — это тот же автомат Калашникова, только стреляет чаще. Полная разборка и сборка в руках опытного мастера происходит быстро. Новичку лучше предварительно ознакомиться с устройством и только после этого приступать к ремонту.
Вне зависимости от того, какой привод у молотка, демонтаж начинается с полного отключения от компрессора или электросети.
Разбирать инструмент без отключения строго запрещается, это опасно для жизни и здоровья.
Порядок сборки и разборки описывается в технической документации к каждому изделию.
Видео: разборка и сборка электрического отбойного молотка Макита
Ниже приведены наиболее частые виды поломок пневматических молотков и способы их устранения.
Таблица вероятных неисправностей и порядка их устранения
| Возможные поломки и способы их устранения | |||
| Повреждения, их наружные признаки и проявления | Подготовительнельные работы для выплнения ремонта | Последовательность выполнения работ | Специальные инструменты или приборы для устранения поломки |
| 1. Не работает отбойный молоток | |||
| Отстутствие давления, низкий уровень компрессии воздуха | Контроль давления воздуха на выходе из компрессора | 1. Очистка и продувка шлангов. 2.Проверка целостности подающего рукава. В случае обнаружения повреждений — замена. | Пневматический рукав, шланг высокого давления. |
| Засорились каналы ствола, внутрь попала вода и замёрзла | Демонтаж и ревизия ствола | Очистка и промывка канала от мусора, воды и льда. Сборка, продувка и приработка при малой нагрузке. | Чистый промывочный керосин. Масло для смазки, рекомендованное производителем. |
| 2. Пониженное количество ударов при слабом единичном ударе | |||
| Применение пневматического шланга (рукава) малого сечения или слишком большой длины. Пониженное давление воздуха. | Контроль воздушного давления. Расстояние между компрессором и молотком не должно превышать 20 м. | Манометр. | |
| Закупорка шланга вследствие повреждения | Отсоединение рукава от компрессора и молотка | Найти и удалить повреждённую часть рукава. Отремонтировать или заменить шланг целиком. | Нож, хомуты. |
| Перелом шланга. Чрезмерное количество смазки | Отсоединение рукава от компрессора и молотка | Ликвидировать перегиб. Промыть молоток. Приработать при малой нагрузке. | Промывочный керосин, индустриальная смазка. |
| 3. Повышенное количество ударов при слабом единичном ударе | |||
| Увеличенный зазор между распределителем и приёмником ствола. | Отсоединение молотка, глушителя. Извлечение стопорного кольца, фиксатора. | Докручивание звена до упора и установка фиксатора, стопорного кольца. | Слесарные тиски, спецсъёмник для стопорного кольца. |
| Засорение посторонним мусором узла сопряжения стволового торца и крышки клапанной коробки. | Разборка молотка. | Извлечение и удаление посторонних предметов (песок, стружки, грязь и пр.) Промывка и продувка деталей. Перед работой необходима приработка. | Ветошь, керосин, смазочные материалы. |
| 4. Неравномерная работа молотка | |||
| Большой люфт хвостовика в патроне. | Извлечение долота из буксы. | Дожимание молотка к торцу инструмента. | |
| 5.Чрезмерный износ и окисление деталей | |||
| Присутствие влаги и пыли в воздухе, подаваемом из компрессора. | Удаление ржавчины и грязи в пневматическом рукаве. Провести ревизию воздушного фильтра. Очистить или заменить при необходимости. | Слесарный инструмент, ключи. |
Как правильно выбрать отбойник
Если строительная организация или частный мастер планируют приобрести электрические отбойники, им следует учитывать, что на такой инструмент установлены довольно высокие цены. На формирование стоимости отбойников оказывают непосредственно влияние следующие факторы: фирма-изготовитель, технические характеристики и мощностные возможности.
Если покупатели не знают, как выбрать отбойный молоток, им следует обратиться в специализированную торговую точку, где работают высококвалифицированные специалисты. Они смогут подобрать для клиента инструмент, который будет соответствовать всем заявленным параметрам.
Отбойники торговой марки Макита
Инструмент этой торговой марки изготавливает всемирно-известная японская компания, которая на протяжении многих лет является одним из ведущих поставщиков профильной продукции. За годы существования этого бренда миллионы людей смогли убедиться в высоком качестве и долговечности их инструмента. Отбойные молотки Макита обладают следующими преимуществами:
- легкий вес, благодаря чему специалист может длительное время держать инструмент на весу;
- сила удара (в каждое устройство встроен регулятор частоты ударов) может достигать 2,8 Дж;
- встроенная система в автоматическом режиме регулирует количество оборотов;
- специалисты имеют возможность выставлять насадку в 12 положениях;
- проводка имеет два слоя изоляции, ее длина достигает 5 метров;
- экономное потребление электрической энергии (устройства оснащаются силовыми агрегатами с высоким КПД) и т. д.

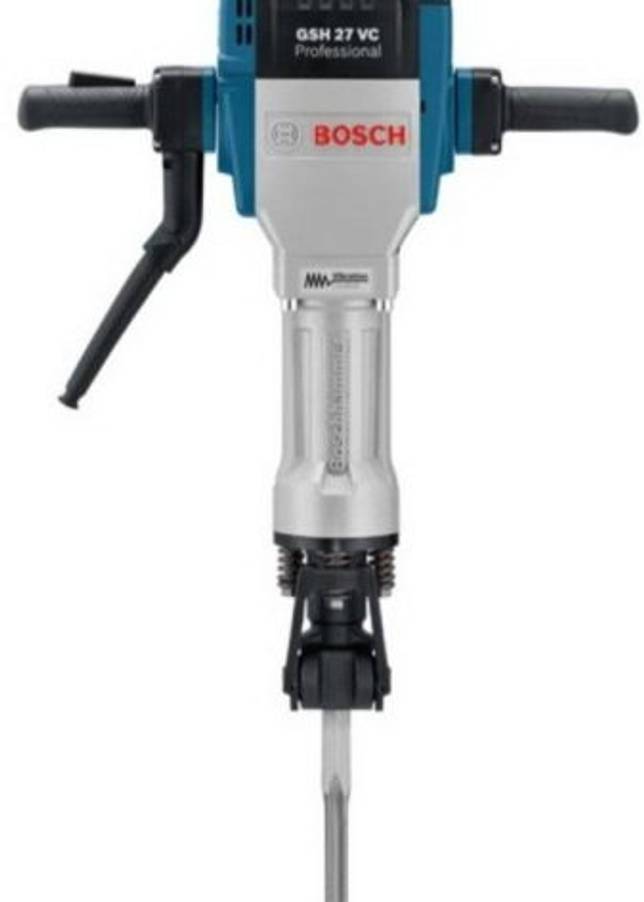

Отбойники торговой марки Бош
Эта немецкая компания уже давно занимается производством строительного инструмента. Не так давно ее ассортимент был пополнен отбойными молотками. Устройства, реализуемые под брендом Bosch, отличаются от аналогичной продукции, представленной на отечественном рынке, низкой массой и высокой мощностью. К их преимуществам можно причислить следующее:
- допускается эксплуатация инструмента на протяжении длительного времени, не требуется обязательная остановка;
- можно задействовать при проведении сложных ремонтно-строительных работ;
- устройства оснащаются мощными силовыми агрегатами, которые работают от электричества;
- масса самого мощного инструмента не превышает 11 кг;
- сила удара достигает 23 Дж.
Совет. Все технические характеристики отбойных молотков указываются производителем на упаковке. Благодаря этому у покупателей не возникнет проблем в процессе выбора устройства.
Отбойники торговой марки Хитачи
Японская компания Hitachi в настоящее время является флагманом мирового рынка строительного оборудования и инструмента. Для отечественных потребителей доступна широкая линейка отбойных молотков, которые идеально подойдут как для решения бытовых вопросов, так и могут быть задействованы при проведении широкомасштабных строительно-ремонтных работ.
От мощности отбойного молотка зависит время бесперебойной работы и максимально допустимый диаметр насадки
К преимуществам отбойных молотков торговой марки Hitachi можно причислить следующее:
- допускается задействование инструмента на предельно прочных поверхностях;
- все модификации оснащаются мощными силовыми агрегатами;
- компактные размеры и небольшой вес существенно упростят процесс использования данного инструмента (вес не превышает 10 кг);
- частота возвратно-поступательных действий в самой популярной модели достигает 1 450 ударов в минуту;
- в процессе эксплуатации отбойного молотка не издается сильный шум, поэтому работы можно проводить в жилых помещениях;
- сила удара может достигать 16 Дж;
- привлекательные внешние данные и т. д.
Если у частных мастеров или строительных компаний возникла необходимость в приобретении отбойных молотков, то это делать нужно только в специализированной торговой точке. Клиентам будет предложен широкий ассортимент инструмента, который изготовлен как всемирно-известными компаниями, так и новыми производителями. При выборе отбойника покупатели должны ориентироваться на их технические параметры, рабочие возможности и ценовую политику.
Техническое обслуживание отбойного молотка
Это в силу простоты конструкции и предназначения достаточно надёжный и «неубиваемый» инструмент. Специалисты по ремонту оборудования отмечают, что 70% случаев поломок связаны с перегрузками и недобросовестным отношением к эксплуатационным нормам.
К эксплуатации оборудования допускается только обученный персонал
Избежать преждевременного износа помогут простые правила.
- Своевременная смазка. Перед установкой долота (или других насадок) необходимо смазать литолом, солидолом или иной тяжёлой смазкой хвостовик. Уменьшение трения внутри патрона предотвращает перегрев и износ дула отбойного молотка.
- Соблюдение режима работы. Каждые 35–40 минут необходимо делать перерыв на 5–10 минут. Это нужно для того, чтобы молоток остывал, а смазка не закипала.
- Проведение регламентных работ по обслуживанию. В этот пункт необходимо включать рекомендации изготовителя. Через 100–150 часов работы (в зависимости от модели) нужно менять смазочное покрытие. Следить за тем, чтобы из ударного механизма не вытекало масло. Если течь «хроническая», необходимо заменить прокладку.
- Правильное хранение. Сухое помещение, с положительной температурой и относительной влажностью воздуха не более 80% станет оптимальным условием для сохранности всех механизмов агрегата. Нельзя оставлять молоток под открытым небом во время дождя и сильных морозов. При наличии транспортировочного кейса, по окончании работы, его необходимо упаковать. Правильное хранение инструмента — залог его сохранности
Нужно помнить, что новый инструмент, полученный с завода, необходимо разобрать, очистить от консистентной смазки, тщательно промыть все составляющие в керосине. Только после этого производится сборка и молоток готов к работе. Подавляющее большинство изготовителей, предусматривает определённый период хранения изделия и защищает инструмент от коррозии, покрывая его защитными составами, которые нужно удалить.
Техническое обслуживание включает в себя два следующих вида:
- ежесменное, которое проводится каждый день перед началом работы;
- ежемесячное, производимое один раз в месяц в стационарных мастерских и предполагающее полную разборку, промывку и смазку.
Расходные материалы, которые изнашиваются постоянно, нужно менять по мере их годности. Долото и пику можно затачивать самостоятельно. Для этого используют болгарку или стационарный точильный станок
При этом важно сохранить правильный угол заточки. Запрещается «править» точилом хвостовик — это приводит к увеличению технологических зазоров со всеми вытекающими отсюда последствиями
Тонкости выбора
Но значение имеют не только геометрия отбойного молотка и тип его привода – каждый вид насадок определяет возможность выполнения тех или иных специфических работ. Так, пики- «ломики» призваны, чтобы:
- рыхлить почву;
- сносить кирпичные и бетонные стены;
- демонтировать прежние дорожные покрытия;
- обрабатывать минералы, горный камень.
Лопатка нужна, если предстоит выравнивать асфальтовые кромки, а также скалывать лед. При помощи зубила рубят широкий спектр материалов. Соответственно, от совместимости с теми или иными насадками прямо зависит функциональность отбойного молотка. Отдельного разговора заслуживает и масса конкретного отбойника. Так, инструмент массой до 6 кг выбирают, если планируется работать на высоте, а самые тяжелые (30 кг и выше) позволяют работать с грунтом, ломать старые фундаменты.
Как уже говорилось, в пожароопасной среде можно применять только пневматические молотки. Однако при выборе их критическое значение имеют характеристики шланга. Не подходит присоединительный диаметр — значит, работать будет нельзя. То же самое получится, если не хватает длины. Конечно, учитывают также:
- вид материала;
- толщину стенок;
- диаметр и внутреннее сечение;
- допустимый уровень давления.
Пневматический аппарат, наносящий удары силой 30 Дж, может успешно работать на весу, а также в ограниченном пространстве. Если заранее непонятно, какие конкретно работы предстоит проводить, надо брать универсальную технику. Она наносит удары по 40 Дж. А вот для бетона, природного камня и других весьма жестких материалов рекомендованы отбойники с энергией воздействия от 50 Дж. Нельзя забывать и про то, удобно ли держать инструмент в руках, – очень мощные устройства часто тяжелы.
Как всегда, требуется обращать внимание на марку производителя, учитывать его репутацию. Часть фирм, делающих отбойные молотки, выпускает качественные товары
Но есть и те, что поставляют откровенно плохие изделия
Важно: добросовестные изготовители есть не только среди лидеров мирового и отечественного рынка. Электрические аппараты, не оснащенные фиксатором кнопки, покупать нецелесообразно: придется постоянно держать тумблер запуска вручную
Устройства с лимитом частоты холостого хода работают гораздо дольше и притом эффективнее. Такое ограничение выполняется исключительно просто. Стоит лишь датчику обнаружить падение интенсивности нагрузки, как обороты мотора падают по команде. Но только нагрузка поднимется, выше становятся и обороты. Большую пользу имеет комплекс гашения вибрации. Если он не предусмотрен конструкторами, операторам будет сложнее, к тому же появится немалый риск для здоровья.
Напоследок для более точного и грамотного выбора полезно разобрать характеристики отдельных марок отбойных молотков. Очень хорошую репутацию заслуженно имеют отбойники от японской корпорации Makita. Эта фирма поставляет электроинструмент вот уже более 100 лет. Снимать, устанавливать насадки на отбойники японского бренда можно быстро и вполне безопасно. Разработчики предусмотрели встроенные блоки, регулирующие число оборотов за минуту.
Неплохие результаты достигаются и при помощи отбойных молотков Bosch. Немецкий концерн дорожит своей репутацией и тщательно отслеживает качество готовых изделий
Что немаловажно, упаковка маркируется с указанием перечня базовых характеристик – выбор самой подходящей модификации не представляет труда. Также можно рассмотреть отбойники Hitachi, «Зубр», DeWalt и других отечественных, иностранных производителей, хорошо зарекомендовавших себя
Критерии выбора
Выделяют три основных критерия, которые учитываются при выборе электрического отбойного молотка:
- Вес.
- Мощность.
Мнение эксперта Левин Дмитрий Константинович
Эти параметры покажутся знакомыми тем мастерам, которые ранее покупали перфораторы. Принципы работы этих инструментов схожи друг с другом. Отличие состоит только в том, что отбойники не имеют опции сверления.
Вес
Отбойные молотки представлены в магазинах в трех весовых категориях:
- Легкие (до 5 килограмм). Предназначаются для простых работ и материалов небольшой крепости. Благодаря своему весу, подходят для демонтажа горизонтальных плоскостей. Такие инструменты берутся для строительных работ, которые требуют длительной вовлеченности. Руки мастера не успевают устать.
- Средние (от 5 до 10 килограмм). В эту категорию попадают и бытовые, и профессиональные инструменты. Используются для обработки крепких поверхностей – бетона, кирпича, асфальта и т.д.
- Тяжелые (от 10 килограмм). Аппараты этой группы часто называются бетоноломами. Но на практике эти молотки универсальны – их широкий функционал позволяет выполнять задачи всех уровней сложности.
Ориентироваться на представление о том, что чем больше вес аппарата, тем он надежней нецелесообразно. Подбирать молоток по весу нужно таким образом, чтобы устройство подходило к условиям работы. К примеру, тяжелый и габаритный отбойник не подойдет для работы в узком междверном пространстве. Не подойдет он также и для работы в горизонтальном положении.
Мощность
Производительность электрического отбойного молотка определяется тремя взаимосвязанными параметрами:
- Мощность.
- Сила удара.
Мощность инструмента влияет на продолжительность его непрерывной работы и на размер оснастки, которую прибор поддерживает. Повышение мощности приводит к повышению производительности и наоборот. Рынок отбойных молотков предлагает разные модели с диапазоном мощностей от 500 до 2 000 Вт.
Каждый материал подразумевает свой режим работы и свою мощность. Бытовые электрические молотки не нуждаются в мощности более 1000 Вт.
Сила удара
Сила удара указывается к каждой модели в Джоулях. С увеличением силы расширяется круг материалов, с которыми может справиться молоток. Высокие значения этого критерия характерны для инструментов из тяжелой категории. Легкие молотки не справятся с большой мощностью, которая будет непропорциональна их комплектации.
Для отбойных молотков «тяжеловесов» сила единичного удара достигает 60 Дж (у самых продвинутых моделей). Для легких моделей эти показатели уменьшаются в разы и урезаются до уровня 3 – 8 Дж.
Дополнительные функции
Какой весовой категории электрическим отбойным молотком работаете Вы?
ЛегкойСредней
Электрические отбойные молотки выбираются не только на основании мощностных показателей. Значение имеют и второстепенные технологии, которые сопровождают работу устройства.
В число таких технологий входят:
- Регулировщик частоты ударов. Cистема отвечает за переключение режимов молотка на основании сиюминутных задач. Обычно регуляция осуществляется с помощью кнопки или колеса.
- Фиксатор кнопки включения. Механизм не дает прибору самовольно включаться в процессе дробления материалов. С этой функцией мастеру не нужно постоянно держать палец на кнопке. В некоторых моделях кнопка заменяется ползунком.
- Ограничитель пусковых токов. Устанавливается на высокомощные приборы. Цель системы – предотвратить скачки электроэнергии при включении оборудования.
- Противовибрационная система. Препятствует колебаниям инструмента в руках мастера с помощью динамических противовесов. Для этих же целей молотки снабжаются прорезиненными рукоятями, вставками и накладками.
- Контроль износа угольных щеток. Индикатор устанавливается на выборочные модели и держит владельца молотка в курсе состояния щеток. Когда износ становится критическим, инструмент отключается автоматически, защищая двигатель.
- Контрольная панель. Содержит индикаторы, которые информируют мастера о качестве работы аппарата. Панель оповещает владельца в тех случаях, когда инструмент работает на износ, нуждается в ремонте или техобслуживании.
Мнение эксперта Левин Дмитрий Константинович
Корпусы электрических отбойных молотков изготавливаются из металла или пластика. Последний вариант используется чаще за счет своей легкости и небольшой себестоимости
При выборе модели из пластика важно убедится в том, что она была выполнена из высокопрочной разновидности материала
Устройство
Основные конструктивные элементы для любого вида отбойных молотков представлены бойком, насадкой, патроном и т. д.
Пневматические поршневые модели устроены по схеме поршневых систем на основе ударного принципа. Основные конструктивные элементы представлены пусковым золотником, бойком, представленным поршнем, штуцером для компрессорного шланга, стаканом с кольцевым клапаном и клапанной коробкой, глушителем. Помимо этого, отбойные молотки включают две пружины, амортизатор, фиксирующее кольцо, рукоятку, корпус.
Названные детали объединяют в несколько узлов.
- Ударный, называемый также устройством пуска и воздухораспределительным механизмом, включает боек и ствол.
- Виброзащита рукоятки представлена стаканом и уплотняющими втулками.
- К антивибрационной защите от зубила относятся манипулятор и подпружиненная втулка.
- Корпус-рукоятка включает корпус, глушитель аэродинамического шума и пусковой механизм.
На ударную систему возложены две основных функции: подача, распределение и выведение воздуха, преобразование его энергии в работу.
Электрические модели оснащены такими специфическими узлами, как электродвигатель, редуктор, служащий для преобразования вращения вала последнего в возвратно-поступательное перемещение, кривошипно-шатунный механизм с поршнем, обеспечивающий давление в цилиндре, воздействующее на боек.
К специфическим для отбойных молотков с ДВС компонентам относят карбюратор, топливный бак, стартер, систему зажигания, топливный насос. К тому же с учетом повышенной вибрации данных устройств рукоятка и управляющие органы отделены от корпуса пружинной подвеской.
Кроме того, существует дополнительное оснащение для молотка. К нему относятся четыре следующих приспособления. Автоматический регулятор оборотов, называемый плавным пуском и ограничителем частоты холостого хода, служит для продления срока службы двигателя путем исключения перегрузок и постепенного разгона. Принцип его функционирования основан на регулировке оборотов в соответствии с нагрузкой. Боковая рукоятка повышает удобство эксплуатации, способствуя правильному удержанию и распределению усилий. Регулятор частоты ударов повышает степень контроля инструмента, обеспечивая возможность настройки отбойного молотка под материалы различной твердости. Фиксатор кнопки обеспечивает отсутствие необходимости постоянного ее удержания при работе.
Принцип функционирования отбойных молотков состоит в создании возвратно-поступательных перемещений находящегося в стволе бойка, не связанного кинематически с прочими деталями. Это осуществляется различными механизмами в зависимости от типа молотка.
Так, в поршневых пневмомоделях подаваемый шлангом воздух от компрессора преодолевает сопротивление вентильной пружины при воздействии на рукоятку. Вследствие этого вентиль сдвигается, открывая отверстие ударного механизма. Попеременно в нижней и верхней частях цилиндра создается разряжение и избыточное давление вследствие перепускания сжатого воздуха между ними клапанной системой, порождая возвратно-поступательные перемещения бойка.
Функционирование пневматического турбинного молотка основано на приводе энергией, вырабатываемой вращаемым воздухом турбинным колесом.
Бензиновые молотки также обычно оснащены пневматическим ударным механизмом. Поршень, изменяя давление в цилиндре, приводит к движению поршня ударника с прикрепленным наконечником.
Технические характеристики отбойных молотков
Пика отбойного молотка
Пика является рабочим инструментом, с помощью которой выполняется отбойка или разрушение породы. Производительность труда зависит от качества изготовления пики, её формы и длины.
Длина и форма пики выбираются применительно к твердости породы и мощности пласта: чем тверже порода и тоньше пласт, тем меньше должна быть длина пики и наоборот.
Необходимо обращать внимание на величину зазора между хвостовиком пики и буксой. Увеличение зазора ведет к понижению мощности молотка, повышенному расходу воздуха и поломке пики вследствие косого удара по хвостовику
Хвостовик должен изготовляться в точном соответствии указанным размерам и допускам.
Зазор между пикой и буксой не должен превышать 0,3 мм.
Для чего служит отбойный молоток?
Добыча горных пород, обработка камня, снос старых капитальных построек, дорожные работы — все эти занятия с давних пор ассоциировались, в буквальном смысле слова, с каторжными. Действительно, попробуй ежедневно, с утра до вечера помазать киркой, кувалдой или ломом! И не зря ранее для таких занятий очень широко использовался принудительный труд рабов или осужденных преступников.
Кирка, кувалда, клин, лопата – и так всю тысячелетнюю историю человечества, вплоть до начала XX века, когда шахтерам на помощь стали приходить первые отбойные молотки.
Но рабство, надеемся, почти полностью ушло в прошлое, отношение к заключенным тоже претерпело большие гуманистические изменения. Да и масштабы современных строек или добычи полезных ископаемых никак не сможет удовлетворить непроизводительный ручной труд. Без механизации – никак!
Значительно облегчило решение указанных выше проблем появление отбойных молотков – они начали широко осваиваться в первое десятилетие прошлого века. По сути, родился специальный инструмент, в котором поступавшая извне энергия претерпевала преобразования и «конвертировалась» в акцентированный удар на конце рабочего наконечника – пики, зубила, лопатки и т.п.
Безусловно, за свою более чем вековую историю отбойные молотки претерпели серьёзные «эволюционные преобразования» — они стали более лёгкими и компактными, удобными и производительными в работе. А вот сфера их деятельности принципиальных изменений не получила. По-прежнему эти инструменты берут на себя наиболее тяжелые операции, требующие приложения больших физических усилий:
Это частичный или полный снос старых сооружений – там, где невозможно или нецелесообразно применение более тяжёлой строительной техники.
Снос старой постройки вместе с ее железобетонным ленточным фундаментом
Это демонтаж стенок или перекрытий, проделывание проемов в них под окна, двери, лестничные пролеты – в ходе строительства, при изменениях в проектной документации, или же при проведении перепланировок. В том числе отбойным молотком можно осуществлять рубку прутьев металлического армирующего каркаса – с использованием специальной пики-зубила.
Проделывание окна в межэтажном перекрытии для последующего монтажа лестницы
Демонтаж старого дорожного покрытия, в числе асфальтового или бетонного.
Удаление старого дорожного покрытия – задача как раз для мощных отбойных молотков.
Рыхление слежавшегося или смерзшегося грунта для дальнейшего производства земляных работ.
Иногда нет никакой возможности перейти к земляным работам, не «вспоров» отбойным молотком верхний слой грунта, не поддающийся лопатам – слишком каменистый, слежавшийся или замерзший.
Трамбовка грунта в тех местах, где использование других приспособлений невозможно.
Задача с «противоположным знаком» — иногда грунт на отдельном участке требуется максимально уплотнить. Тоже решается отбойным молотком, но со специальной насадкой.
- Несмотря на внедрение специальной горнодобывающей техники, в этой отрасли все равно не обходится без «ручных подчисток» с помощью отбойных молотков. А кое-где они и по сей день остаются основным инструментом горняков.
- Придумывают отбойным молоткам и другие применений. Например, ушлые мастера изготавливают специальную оснастку для забивки в грунт небольших свай или труб.
