Переходник на бензопилу под болгарку

Лебедка — для поднятия и перемещения грузов

Если в хозяйстве есть лебедка, но отсутствует к ней привод, то заменит его мотор от бензопилы. В магазине есть также готовые лебедки для подсоединения к бензопилам. Возможности электрической лебедки не такие высокие, как у моторизованного устройства.

Насадка крепится к валу агрегата, после чего может использоваться для погрузки и выгрузки тяжелых грузов, а также вытягивания застрявших автомобилей из грязевого плена. Лебедка — это универсальный прибор, с которым любые тяжелые операции выполняются с легкостью и высокой скоростью.

Это интересно! При помощи лебедки можно поднимать груз, вес которого составляет до 500 кг. Этого вполне достаточно для погрузки тяжелых грузов в автомобильный прицеп.

Кроме тех приставок, которые были описаны подробно в материале, к бензопиле можно подсоединить дровокол, чтобы раскалывать отпиленные пеньки. Дровокол имеет цилиндрическую форму с заострением, что дает возможность входить насадке внутрь древесины, и по достижению определенного углубления, происходит раскалывание пенька. Такая насадка исключает необходимость работать топором.

Если покупка насадки на бензопилу посчитается роскошью, то сделать любую приставку можно своими руками. Для этого понадобятся старые инструменты, например, для изготовления помпы можно взять старый насос, и сварить с него насадку под бензопилу

Не столь важно, какой марки ваша бензопила Штиль, Хускварна, Макита или Партнер. Все насадки универсальны, и при покупке вы можете в этом убедиться

Покупая насадку, вы не только упрощаете свой труд, но еще и хорошо экономите, ведь покупка электрических инструментов обойдется в 3-4 раза дороже.

https://youtube.com/watch?v=KOsaJMuNRMM%3F

Публикации по теме

Как выбрать масло для бензопилы – полезные рекомендации

Особенности правильного выбора бензопил

Как правильно натянуть цепь на бензопиле

Пилорама из бензопилы своими руками как сделать быстро и легко

Цепной диск для работы с деревом

Ценное приобретение для частного дома, дачи, мастерской. «Болгарка», оснащенная таким диском, будет резать дерево, пластмассу, твердую резину, толстый лед. Установка цепного диска обеспечивает шлифмашину возможностями небольшой электропилы.

Диск оснащен цепью с восьмью зубьями. Его внешний диаметр равен 6,5 см. Толщина прорезаемого им среза – 0,5 см.

Диск просто устанавливается на «болгарку» и может применяться в самых разных хозяйственных и производственных процессах:

• подрезка досок и реек под нужный размер;
• порезка деревянных плит и фанеры;
• вырезание деревянных скульптур и многое другое.

Диск выполнен из металла высокого качества и способен выдержать многолетнюю высокоинтенсивную эксплуатацию.

Как сделать болгарку самостоятельно?

Более подробно рассмотрим, как сделать болгарку с применением пилы. Болгарка используется в большинстве домашних хозяйств, конечно, не часто, но это очень нужный и полезный инструмент. Бывают ситуации, когда такого инструмента нет под рукой, но имеется бензопила. Тогда можно изготовить болгарку в виде насадки на бензопилу, чтобы использовать для шлифования и резки.

Болгарка на основе пилы является самым простым по изготовлению инструментом. Угловые шлифовальные машины на основе пилы очень популярны. Основными частями такой болгарки являются подшипниковый узел с валом.

Преимущества болгарки из бензопилы:

• Независимость устройства от наличия или отсутствия электрической сети. Такой инструмент можно использовать на любых площадках.
• Производительность болгарки из бензопилы куда выше, чем выработка электрических аналогичных инструментов.
• Стоимость изготовленного устройства гораздо меньше, чем покупка нового прибора соответствующей мощности.
• Процесс изготовления такого оборудования очень простой.

На сегодняшний момент на рынке представлены многочисленные модели дополнительных специальных насадок для бензопилы, которые превращают ее в угловую шлифовальную машинку. Тем более что они предназначены на разные виды бензопил. Таким образом, можно приобрести насадку для соответствующей марки устройства.

Мировые производители бензиновых пил призывают не применять различные переходники и насадки для таких устройств. Связано это с тем, что диски для шлифования предназначены для работы со скоростью 7000 оборотов. А пила имеет возможность выдавать 13000-14000 оборотов. Результатом превышения скорости может быть разрушение диска, которое приведет к поломке инструмента. Также можно получить физические травмы.

Чтобы уменьшить разрушение диска рекомендуются следующие пути решения:

1. Применение защитного кожуха.
2. Понижение скорости оборотов бензопилы.

Для уменьшения количества оборотов двигателя рекомендуется употреблять редуктор скорости вращения.

Также для снижения быстроты вращения можно установить ведомый шкив наибольшей окружности. Шкив устанавливается на один конец вала. Он вращается с помощью ременной передачи от двигателя. Данный метод помогает избегать непредвиденных ситуаций при заклинивании диска. Ремень начнет проскальзывать на шкиве, когда произойдет остановка диска. При этом не происходит поломка инструмента.

На другом конце вала пилы располагается оправка, которая предназначена для точильных кругов.

Недостатки самодельной болгарки:

• Попадание твердых частиц от работы болгарки внутрь воздушного фильтра двигателя может сказаться на перегреве и поломке пилы. Хотя воздушный фильтр приспособлен к загрязнению древесными опилками при работе бензопилой, металлическая пыль является более негативным фактором.
• Возможность получения физического и материального ущерба при работе с болгаркой на основе бензопилы.

Видео: насадка-болгарка для бензопилы, установка и работа.

Правила эксплуатации самодельной болгарки

Во время использования самодельного инструмента нужно соблюдать ряд важных правил.

В их перечень входит:

• при эксплуатации приспособления руки и глаза оператора должны быть защищены. Кроме того, для работы с инструментом потребуется надеть костюм из плотной ткани. Нужно помнить, что режущий диск болгарки достаточно хрупкий на излом, поэтому в любой момент его часть может отколоться и нанести оператору вред;
• перед началом использования самоделки ее потребуется оборудовать защитным кожухом;
• нельзя устанавливать крупный отрезной диск на болгарку, изготовленную из бензопилы низкой мощности. Это повысит нагрузку на двигатель садового инструмента и приведет к увеличению количества потребляемого горючего.

Важную роль для общей работы самодельного приспособления играет натяжной ремень. От его натяжения зависит не только эффективность инструмента, но и безопасность оператора. Чтобы настроить уровень натяжения элемента, нужно захватить его центральную часть и попробовать повернуть ремень вокруг своей оси. Правильно натянутый ремень будет поворачиваться не более, чем на 900. Если эта величина при повороте ремня больше или меньше, значит, его потребуется отрегулировать.

Инструкции по изготовлению своими руками

Пилорама из бензопилы Урал

Перед началом работ, выбирается или создается чертеж, или хотя бы эскиз будущего изделия. Желательно, чтобы в нем были указаны размеры хотя бы основных деталей. Это значительно облегчит и ускорит работу. Можно будет сразу нарезать заготовки по длине, а затем приступить к сборке.

Общий вид и возможности будущего агрегата можно выбрать и увидеть как на практике, на примере ленточных или бензопильных пилорам, так и в сети на многочисленных видео на эту тему. При выборе вариантов, по типу которых планируется сделать свой вариант, лучше выбрать наиболее простые, с минимумом усложнений и деталей.

На этом видео показано простейшее устройство такого типа. Мы видим протяжной тросик, который оператор накручивает с помощью рукояти, обеспечивая протяжку бензопилы вдоль бревна. Но одновременно видно, что оператор не только подкручивает тросик, но и просто передвигает агрегат рукой. Очевидно, что пилорама такого типа может быть сделана как с таким протяжным устройством, так и в еще более простом варианте, без него. Тогда бензопилу передвигают руками.

Главные требования к любой конструкции и материалу:

• Достаточная прочность.
• Отсутствие больших люфтов при движении рабочего узла по вертикальным и горизонтальным направляющим.

При этом следует помнить, что чрезмерная прочность приводит к утяжелению и удорожанию всей конструкции, а чересчур плотная посадка движущихся частей в направляющих устраняет люфты, но может привести к застреванию (заклиниванию) во время работы.

Имея опыт, можно начинать работы без чертежа, или с простым эскизом – наброском. Работы без чертежа проводятся вслепую, и часто всплывают непредвиденные ошибки. К тому же все размеры придется запоминать, или записывать на бумаге. А запись размеров с указанием расположения деталей автоматически приводит к созданию хотя бы простейшего эскиза.

После выбора или создания чертежа (эскиза) проводится комплектация заготовок. Набирается комплект необходимого проката, крепежа и других нужных деталей.

Далее металлопрокат нарезается по длине, заготовки собирают до готовности всей конструкции.

Более подробно о том, как сделать пилораму из бензопилы Урал рекомендуем посмотреть в видео ниже. Автор подробно рассказывает про все шаги изготовления, а также приводит размеры. Рекомендуем посмотреть, полезное видео.

Мини пилорама из бензопилы Штиль

Такие агрегаты собираются точно по такому же порядку и принципу, как и с использованием бензопил других марок. Но есть несколько отличий.

Размеры и форма современной бензопилы «Штиль» совершенно другие, чем у советских бензопил. Поэтому при креплении самой бензопилы к раме используется крепеж другой формы и размеров.

При проектировании учитывается мощность агрегата. Например, модель «Штиль МС 880» мощностью 6,4 кВт (8,7 л.с.) с длиной шины 70 или 90 см может пилить более толстые бревна большой длины. Следовательно, чтобы использовать агрегат в полной мере, проектируется станина большей ширины и длины.

О том, как сделать пилораму типа Логосоль на базе профессиональной бензопилы «Штиль МС 660» показано в видео ниже. Этапы изготовления не описаны, но как она устроена и принцип работы основных узлов понятен.

Переносная пилорама из бензопилы Дружба

При изготовлении пилорамы с использованием этого агрегата также учитываются особенности модели. Например, менее мощная «Дружба 2» подходит для обрезки тонкомера (подтоварника) и не требует широкой и мощной станины. «Дружба 4» способна распилить более крупные бревна, и это тоже учитывается при проектировании.

Если станина готовится под любую бензопилу, желательно выбрать средний по длине и ширине размер. Место крепления силового агрегата должно быть спроектировано таким образом, чтобы без проблем можно было закрепить бензопилу любых габаритов и мощности.

Также рекомендуем почитать интересную статью о том, что еще полезного можно сделать из бензопилы Дружба.

Рекомендуем посмотреть интересное видео о том, какую пилораму можно сделать на базе пилы «Дружба 4». Автор рассказывает о том как устроено его приспособление, принцип работы, а также про нюансы изготовления своими руками.

Плюсы и минусы решения

Для изготовления болгарки подходят разные виды ручных электрических и бензиновых инструментов. Самый простой и удобный вариант — это устройство, собранное на основе пилы с цепью. Преимущества самодельных устройств:

1. Большая мощность. Если сравнивать самодельную насадку с заводскими моделями, то ее мощность в 2 раза больше.
2. Независимость. Инструмент не нуждается в электроэнергии, поэтому его можно применять в любом месте.
3. Простая сборка. Все необходимые инструменты и материалы можно приобрести в магазине или поискать в своем хозяйстве.
4. Доступная цена. Если сравнивать с готовым инструментом, то на сборку болгарки понадобится в 2 раза меньше денежных средств.

Несмотря на все свои достоинства, инструмент имеет ряд недостатков. Аэрофильтры болгарки засоряются металлической пылью. Из-за этого двигатель постепенно глохнет и выходит из строя. Также человек может получить травму от использования болгарки. Иногда во время работы диски не выдерживают нагрузки и лопаются. Под воздействием тяги они разлетаются в стороны. Чтобы защитить себя от травм, нужно выбирать диски до 115 мм в диаметре и применять защитный кожух.

Полезные советы для начинающих

В процессе изготовления насадки в домашних условиях, нужно использовать только надежные материалы. От этого зависит не только исправность и эффективность самодельного приспособления, но и безопасность оператора.

При дальнейшей работе с оборудованием лучше всего устанавливать шлифовальные круги, диаметром 11,5 см. Эти диски выдерживают высокую скорость вращения, чего нельзя сказать об элементах, диаметром 2,3 см.

Во время частого использования приспособления оператор должен регулярно менять моторное масло бензопилы. Это защитит трущиеся детали инструмента от преждевременного износа, и продлит сроки эксплуатации расходных запчастей.

Насадка шлифовальная лента

Это дополнительно устанавливаемое на «болгарку» приспособление позволяет обработать наждачной бумагой труднодоступные места деревянных, металлических, каменных и иных объектов.

Насадка представляет собой узкую конструкцию, с ручкой и основой, на которую крепится шлифовальная лента (наждачная бумага, склеенная специальным образом). Этот адаптер подключается к «болгарке», длина его рабочего органа составляет 115 мм.

Насадка используется для шлифовки конструкций с большим количеством узоров, мелких деталей и труднодоступных небольших мест. Также, она эффективна при заточке рабочего и хозяйственного инструмента – ножей, ножниц, лопат, топоров.

Готовая насадка — болгарка для бензопилы

Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.

Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы.  Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор

Как выбрать болгарку на бензопилу

При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.

Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).

Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.

Виды шкивов насадки — болгарки

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив  более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

Установка на бензопилу своими руками

Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.

Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.

Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.

Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.

Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.

На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.

Это интересно: Устройство и характеристики бензопилы Байкал БП-3400 и других моделей: распишем по порядку

Самодельная торцовочная пила

УШМ любой модели и размера может быть модифицирована в торцовочную пилу. Торцовочная (маятниковая) дисковая пила – это электрический инструмент (редко аккумуляторный), используемый только в стационарном виде для распила заготовок из различных материалов под острым и прямым углом. Отличия такой пилы от других заключаются в высокой точности распила под заданным углом и сохранении целостности резаного края.

Своими руками можно изготовить инсталлируемую конструкцию, которая позволит использовать болгарку в качестве торцовочной пилы. Для сборки простейшей модификации потребуется подготовить:

• деревянные заготовки – лист ДВП, соответствующий размеру будущей рабочей поверхности, различные бруски (можно из того же ДВП);
• саморезы по дереву;
• болты и гайки;
• обычную дверную петлю рояльного типа.

Инструмент, необходимый для изготовления торцовочной пилы:

• электролобзик или ножовка;
• дрель или шуруповерт;
• два сверла – 3 мм и 6-8 мм;
• пластиковый затягиваемый хомут.

Процесс сборки. Будущая маятниковая рама торцовочной пилы должна располагаться на твердой, ровной, не шаткой поверхности. Может быть использован стол-верстак или отдельно собранная конструкция. Высота плоскости, на которой будет стоять изделие, должна быть достаточной для комфортной работы. Режущий элемент торцовочной пилы всегда располагается на краю стола или верстака. Этот факт учитывается при сборке самодельной торцовочной пилы.

Размер рабочей плоскости станка определяется размером, весом болгарки и целью ее использования. Для УШМ наименьшего размера подойдет лист ДВП 50х50 см. Его необходимо закрепить на верстаке таким образом, чтобы один его край выступал над полом на 15 см. В середине выступающей части делается прямоугольный вырез, предназначенный для опускания в него режущего элемента болгарки. Ширина выреза варьируется от 10 до 12 см, длина – 15 см.

На одной стороне будет находиться оператор станка, с другой – закрепляется отрезок рояльной петли шириной 5-6 см. Крепление навеса, как и всех остальных деревянных деталей, осуществляется при помощи саморезов. Для этого в заготовке просверливается отверстие 3 мм – это нужно для того, чтобы саморез не разрушал деревянный материал. В этом же отверстии сверлится еще одно – 6 мм в диаметре и 2-3 мм в глубину – потай для шляпки самореза, которая не должна выступать над рабочей плоскостью.

УШМ крепится к последнему брусу снизу. Для этого в нем просверливается отверстие диаметром, равным диаметру резьбового отверстия в болгарке. В него продевается болт соответствующего диаметра и длины. Любые несоответствия размеров рамы и болгарки компенсируются дополнительными шайбами, гроверами, прокладками. Ее редуктор должен быть выставлен таким образом, чтобы направление движения отрезного диска было направлено в сторону оператора станка.

Задняя часть болгарки притягивается к несущему бруску пластиковым хомутом. Пусковая кнопка должна оставаться доступной для экстренного отключения электроинструмента. К плоскости рабочей области прикручивается деревянный брус 5х5 см, предназначенный для использования в качестве упора для резки заготовки из дерева или металла. Его наличие обеспечит ровное распиливание и отсутствие биения материала. Рассматриваемая конструкция в перевернутом виде и с закрепленной болгаркой может использоваться в качестве самодельной пилорамы. В зависимости от целевого назначения возможно изготовление и портальной рамы для болгарки.

Описанная выше модель торцовочной пилы на базе болгарки показана на следующем фото.

Рыбаку на заметку: ледобур из небольшой бензопилы

Каждый рыбак знает, насколько трудоёмким может быть процесс поиска рыбы. Чаще всего приходится пробурить не менее 30 лунок (а то и более), пока получится наткнуться на рыбное место. И здесь как нельзя кстати может прийтись шнековая насадка-бур для бензопилы.

ФОТО: YouTube.comОбычный ледобур необходимо вращать вручную, что довольно трудозатратно

Несколько движений, и бензопила уже превратилась в механизированный ледобур. Остаётся только завести двигатель и добавить оборотов. Кстати, некоторые подобные насадки оборудуются даже переключателем скоростей. Правда, их тут всего две – ход и нейтраль. Но и это уже очень удобно.

ФОТО: YouTube.comМеханизированный ледобур готов к использованию, осталось лишь завести

Если бензопила небольшая, то переносить её с места на место будет легко. А главное, что никаких усилий для бурения лунок прилагать не придётся. Бензопила всё сделает сама.

ФОТО: YouTube.comЛедобур позволит пробурить огромное количество лунок без лишней усталости

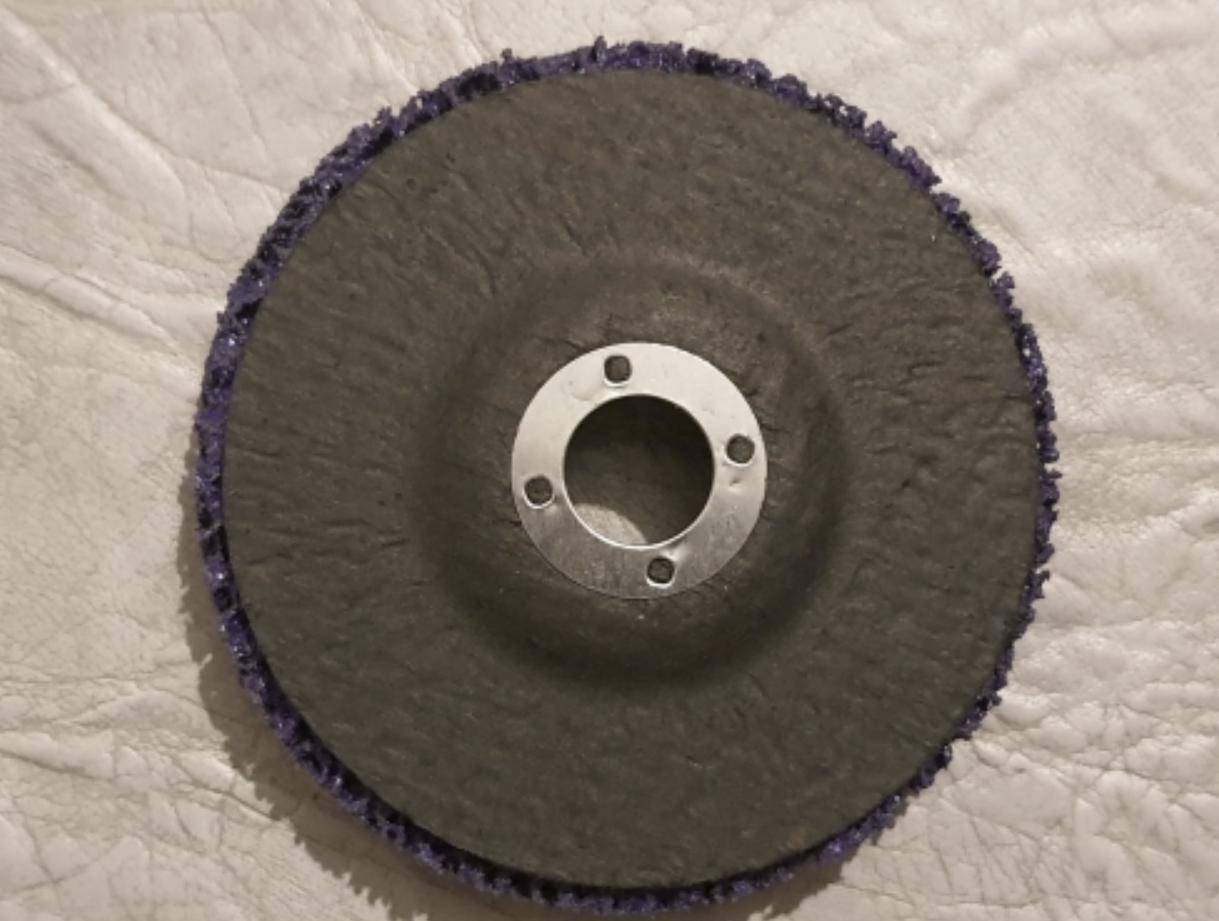

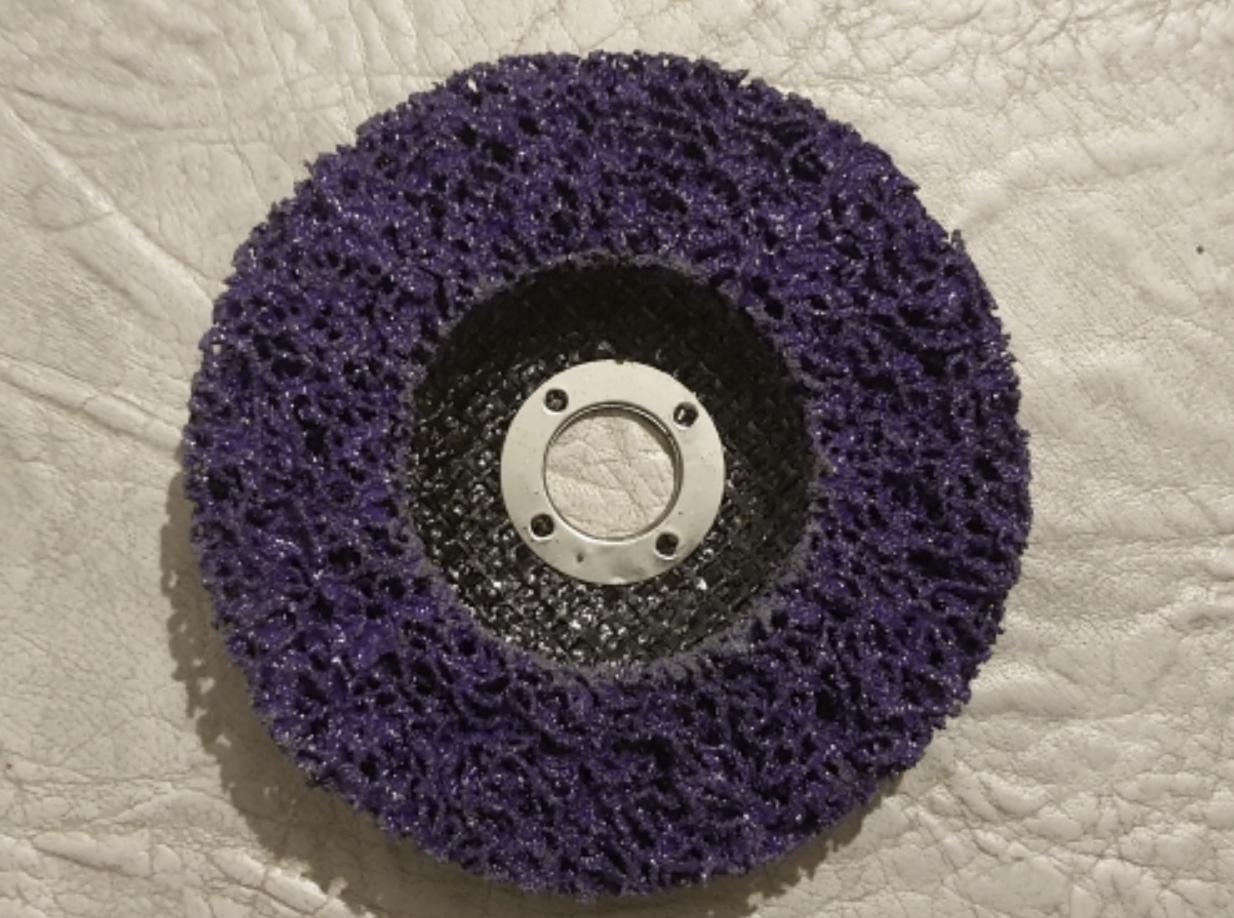

Насадка для удаления ржавчины

Еще один вариант шлифовального диска. Насадка бережно очищает обрабатываемую поверхность от лакокрасочного покрытия, ржавчины, плохо смываемых загрязнений. С одинаковой результативностью работает с металлическими, деревянными, каменными, пластиковыми поверхностями. Устанавливается на «болгарку», стандартом 100 мм, 115 мм и 125 мм.

Насадка проста в установке и снятии. Выполнена из качественных материалов, потому и характеризуется высокой износостойкостью. Рассчитана на выполнение больших объемов работ при интенсивной эксплуатации.

Наружный диаметр диска – 100 мм. Внутренний – 16 мм, потому, для монтажа на некоторые модели «турбин», может потребоваться вставка дополнительного кольца.

Готовые насадки

Насадку по типу «болгарка» и другие модели продают в магазине бензотехники. Приспособление способно не только резать кирпичный, бетонный, каменный и металлический материал, но и зачищать швы после сварки. К насадке подходят:

• отрезные диски (алмазные и армированные);
• шлифовальный круг;
• циркулярная пила (для продольного обрезания).

Инструкция по установке и эксплуатации насадки прилагается к комплекту. Болгарку можно монтировать не ко всем бензопилам, а только к моделям серийного производства.

Перечень моделей, к которым можно подключить приспособление, указан в документах насадки. Если такой модели там нет, то приспособление УШМ проверяют на совместимость с пилой. Для этого с пилы снимают соединительную муфту и сравнивают 2 диаметра: отверстие для посадки на шкиве болгарки и коленчатый вал пилы. Если они одинаковые, то инструмент можно соединить. Если разные, то — нет. Виды насадок «болгарка» по шкивам и их отличия:

1. Шкив с закрытой чашкой по типу Штиль 180. Вместо соединительной муфты приспособление имеет закрытую чашку для монтажа в посадочное место. Шкив разбору не подлежит. Коленчатый вал с игольчатым подшипником и посадочное отверстие шкива имеют одинаковый диаметр. Применяется для моделей бензопил Штиль МС (180, 170 и 250).
2. Без чашки. Для монтажа шкива снятие соединительной муфты не требуется. Его монтируют на колесо привода (ведущую звездочку) пилы несколькими способами. Какой из вариантов выбрать, это зависит от ширины зубьев звездочки. Изделие легко устанавливается, стоит дешево и применяется для пил Тайга, Партнер, Хускварна.
3. С заменой звездочки. Есть ряд специальных шкивов, которые изготовляют специально под профессиональные пилы. Это сцепления со съемными ведущими звездочками.

Обзор комплекта и принцип работы

При установке такого приспособления бензопила получает сразу две дополнительные функции – бензореза и угловой шлифовальной машины. Это оказывается необходимым в условиях, когда непосредственное подключение обычной УШМ к источнику электрического напряжения затруднительно, а то и невозможно.

На приводной вал ведущей звёздочки бензопилы устанавливается шкив, который при помощи ременной передачи кинематически соединяется с осью пильного диска, скорость вращения основного вала при этом не изменяется. Для установки самой насадки используются шпильки, которыми крепится пильная шина бензопилы. В промышленных конструкциях рассматриваемых насадок имеются отверстия, размер и расположение которых согласовывается с параметрами бензопилы конкретного производителя. От типоразмеров пилы зависит также и наибольший диаметр пильного диска, который может быть установлен.

Насадка-болгарка на бензопилу включает в себя:

1. Радиальный шарикоподшипник в пылезащитном корпусе.
2. Ведомый шкив.
3. Клиновой ремень.
4. Оправку, к которой крепится отрезной круг (рекомендуется не более 150×22 мм).
5. Ключа для затягивания диска и двух шпилек.

Насадка для бензопилы-болгарка оборудована специальным крепёжным пазом, при помощи которого выполняется её присоединение к основному инструменту. Используется планшайба и гайка с левой резьбой.

Наличие насадки позволяет использовать бензопилу для резки камня, стали, строительных блоков и иных предметов, размеры которых позволяют применять диск с определённым значением диаметра. Диаметр, в свою очередь, зависит от марки бензопилы. Лучше всего для указанных целей подходят пилы Штиль модельного ряда от Штиль-180 до Штиль-250. Объясняется это особенностями включения бензопил Штиль: вначале, при включении центробежной муфты число оборотов коленчатого вала составляет около 4500 мин-1: именно при такой угловой скорости шпиндель работает наиболее устойчиво. Затем скорость можно увеличить до 7000…8000 мин-1.

Производитель насадок-болгарок на бензопилы рекомендует использовать не более 75% паспортной мощности основного инструмента, не работать без предохранительного кожуха, и не применять для отрезных и шлифовальных работ круги, допустимая скорость вращения которых – менее 10000 мин-1. Наличие роликоподшипника, допускающего значительные осевые нагрузки, исключает перекос пильного диска и заклинивание насадки при длительных работах.

Это интересно: Как сделать лодочный мотор из бензопилы своими руками?

Нюансы использования

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе с бензопилой – болгаркой.

1. В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
2. На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
3. Работать со снятым защитным кожухом запрещено.
4. Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

Насадки на бензопилу и зачем вообще это нужно

Чтобы расширить возможности инструмента, нужно купить специальные приспособления для бензопилы. Использовать эти насадки на бензиновых агрегатах целесообразно по ряду таковых причин:

1. Мощность агрегата. Бензопилы оснащены мощными ДВС, поэтому там, где маломощные электромоторы на электрических инструментах бессильны, бензиновые моторы всегда справятся с любыми задачами
2. Удобство. Если в хозяйстве есть бензопила, то отпадает необходимость покупать разные электроинструменты. Мотор от бензопилы можно даже использовать для того, чтобы привести в движение лодку
3. Простота. Чтобы установить насадку на инструмент, не понадобится ничего переделывать, так как все эти приспособления рассчитаны специально для бензоагрегатов
4. Автономность. Если любой купленный электроинструмент требует привязки к розетке, то бензоагрегатом можно работать в полевых условиях — будь это насадка в виде болгарки или дрели

Часто пильщики спрашивают, что еще можно сделать из бензопилы. Ведь этот инструмент зачастую применяется в летнее время для заготовки дров, а весну и зиму мощный агрегат проводит на полке в гараже. Чтобы извлечь максимальную выгоду от инструмента, нужно купить насадки к нему, и применить его по назначению.

Это интересно! Расширить возможности инструмента каждый владелец бензопилы может своими руками, так как для этого нужно только купить необходимые приспособления в магазине инструментов.

Чтобы принять правильное решение о расширении возможностей бензопилы, нужно решить, какие виды работ планируете выполнять.

Как из бензопилы сделать болгарку своими руками?

Чтобы хозяйственную бензопилу переделать в болгарку, ее владельцу потребуется подготовить:

• рабочий механизм, предварительно снятый со старой болгарки;
• 3 металлические направляющие длинной от 40 до 50 см;
• ремень;
• 2 барабана.

Для сборки болгарки в домашних условиях нужно:

1. Равномерно проложить используемый ремень точно параллельно к шине используемой бензопилы;
2. Предварительно установленный на пилу шкив прикрепить к ведущей звездочке;
3. Проточить и снять зубчатое колесо, предусмотренное в конструкции рабочего механизма болгарки;
4. Собрать шкив и приварить его к основе;
5. Укоротить 2 из трех направляющих – это нужно для стабильной работы ремня;
6. Третью шину заточить под установку ранее снятого рабочего механизма болгарки;
7. Установить круги для резки металла.

Готовую болгарку нужно тщательно протестировать. Для начала потребуется проверить ее работу при распиле тонких стальных прутьев. Если рабочий механизм не заклинивает, а ремень не слетает с посадочного шкива, значит можно начать использовать приспособление для распила более крупных изделий из металла.
