Как сделать блок питания на 18В вместо аккумулятора
Блоки питания для шуруповерта на 18В непросто сделать своими руками из подручных средств и старых электроприборов. Например, не подходит вариант для переделки из автомобильного аккумулятора на 12В, БП компьютера. Профессионалы в радиотехнике предлагают собирать блок самостоятельно.
Блок питания на 18 Вольт
Учитывать габариты ЗУ, чтобы его можно было монтировать в отсек аккумулятора шуруповерта. Также перед переделкой необходимо сравнить параметры входной мощности зарядного устройства и блока питания. При недостатке напряжения шуруповерт не будет работать с нужной эффективностью, а при переизбытке – произойдет перенапряжение и выход из строя элементов электрической схемы.
Чтобы поместить блок питания для аккумуляторного шуруповерта на 18В вместо аккумулятора в корпус следует:
- Открутить крышку аккумулятора.
- Очистить корпус от всех деталей.
- Извлечь печатную плату из блока питания шуруповерта.
- Установить плату в корпус, в котором находился аккумулятор.
- Припаять провода на выходе соответственно контактам.
- Просверлить отверстие, которое предназначено для входных проводов в корпусе.

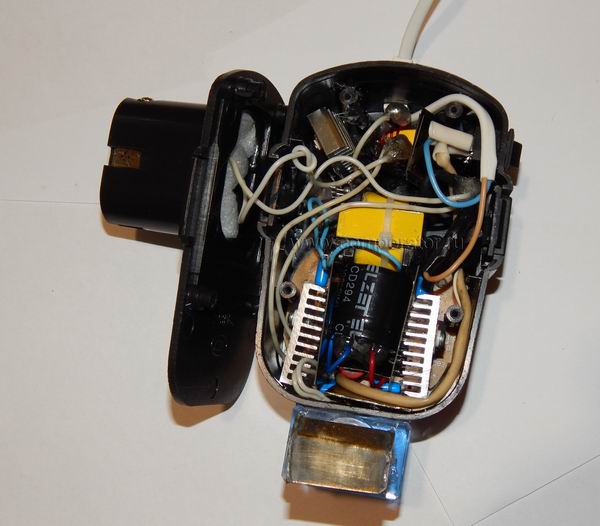

Собранный БП Подойдет разборный сетевой трансформатор. Мощность детали не должна превышать 250 Вт, иначе конструкция работать не будет. Следует разобрать трансформатор, смотать вторичные обмотки кроме сетевой. Затем наматывается проволока на 1 вторичную обмотку и получается нужное количество витков, выдающих соответствующее напряжение и силу тока.
Трансформатор питания
Также понадобится неполярный бумажный конденсатор. Примерная емкость = 1 мкФ, а напряжение – не превышающее 400 Вольт (необязательно). В качестве диодов подойдут любые выпрямительные модели, пропускающие 10-20 Ампер тока. Минимальное напряжение на обратном пути должно быть не менее 30 Вольт.
Самодельные приборы для заряда
Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.
В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод LH1 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод LH2 загорается, сообщая об окончании заряда.
Схема на двух транзисторах
Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.
Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.
Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.
Использование специализированной микросхемы
Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:
Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.
HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:
- Uвх – наибольшее напряжение на входе;
- Uбат – напряжение на аккумулятор;
- Iзар – зарядный ток.
Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.
Аккумулятор шуруповерта Интерскол
Шуруповерт Интерскол является самым фаворитных, благодаря собственной универсальности. Не считая главной функции он дополнительно будет служить дрелью.
Батареи здесь будут хоть какими из списка всех всераспространенных. Никель-кадмиевые и металл-гидритные употребляются почаще, как более дешевенькие и довольно массивные. Чтоб они накрепко работали, их следует до конца разряжать и заряжать, чтоб полностью использовать заряд. Иначе, срок службы оборудования существенно понижается. Обратимая утрата емкости элемента при неполной разрядке и зарядке именуется эффектом памяти.
Как правильно выполнить монтаж – нужен ли противовес?
От надежности монтажа электрической части зависит надежность в работе и безопасность. В качестве сетевого и низковольтного используется мягкий многожильный кабель. Если устройство внешнее, к его выводам следует подсоединить концы кабеля. Медную проводку и латунные контакты обрабатываем паяльной кислотой, после чего они легко спаиваются. На практике часто используются специальные зажимы – «крокодилы». В самом шуруповерте без пайки не обойтись, «крокодилы» держат не настолько сильно, чтобы контакты во время работы не разъединялись.
Изготовление блока питания на базе аккумулятора
Идеальный вариант — использование корпуса старого аккумулятора. Его разбирают и удаляют всю внутреннюю часть. При этом выделяются вредные вещества, следует позаботиться о защите дыхательных путей и кожи. Корпус промывают содовым раствором, проточной водой и высушивают. С внутренней стороны контактов припаиваем концы кабеля с соблюдением полярности. Чтобы не гадать, временно подсоединяем кабель, включаем шуруповерт и смотрим, в какую сторону вращается шпиндель, помечаем провода. В нижней части корпуса делаем отверстие, пропускаем провода. Внутри корпуса шнур следует надежно зафиксировать, намотав на него изоляционную ленту. Такое утолщение не даст проводке натягиваться и обрываться. Затем концы припаиваем к контактам.
Внутрь корпуса помещаем противовес. Лучшим материалом будет прессованная резина. Она обладает необходимыми характеристиками: высокой плотностью, изоляционными свойствами. Чтобы резина не болталась внутри, ее вырезаем с небольшим напуском. Чтобы поместить противовес в корпус, материал немного изгибаем и помещаем так, что он не будет колебаться и послужит дополнительной изоляцией. Возможно, кому-то противовес покажется лишним, но это не так. Конструкция шуруповерта предусматривает, что центр тяжести находится в рукоятке. Это нагружает руку, но разгружает кисть. Когда из корпуса удаляют аккумуляторы, центр тяжести смещается, увеличивается нагрузка на кисть. Работать становится неудобно и тяжело. Самодельный противовес восстанавливает центр тяжести, близкий к заводскому.
https://youtube.com/watch?v=zwxsg9lxbKo
С блоком питания от компьютера
Процедура отличается легкостью переделки, доступностью необходимого элемента. Следующая схема подскажет, как подключить шуруповерт к сети, используя в качестве источника питания блок от компьютера:
- В выбранном варианте преобразователя находят кабеля черного и зеленого цвета на большом квадратном разъеме, которые нужно подсоединить друг к другу и заизолировать.
- С другого разъема удаляют все провода, кроме желтого и черного.
- С агрегата снимают батарею и извлекают из нее все элементы, отработавшие свой ресурс.
- К клеммодержателям, расположенным внутри аккумуляторного корпуса, припаивают кабель низкого напряжения.
- Шнур выводят наружу через просверленное в корпусе АКБ отверстие, что позволяет соединить его с черным и желтым проводами блока питания.
- Все открытые контакты изолируют специальной лентой.
Для проверки результата пользователь должен подключить шуруповерт к сети с напряжением 220 вольт. К достоинствам метода относят надежность, долговечность источника, наличие защиты от перегрузок. Основным недостатком выделяют большие габариты.
Блок питания
Мы не будем рассматривать покупку каких-либо блоков или трансформаторов, если уж и покупать, то
новую батарею! Мы рассмотрим возможность использовать то, что есть под рукой. Скажу сразу –
зарядное устройство от того же шуруповерта подойдет лишь для сверления переспелых бананов,
мощность его слишком низкая.
В идеале подойдет понижающий, мощный трансформатор 12 В, например от компьютерного бесперебойника. Мощность
такого трансформатора обычно 350-500 ватт. Но у меня не было в наличии такого трансформатора, зато было много
компьютерных блоков питания. Уверен, что если у кого-то имеется различный электронный хлам, компьютерные АТХ
в нем обязательно завалялись.
Это один из первых представителей компьютерных АТХ блоков питания.
Компьютерный АТХ-блок вполне подходит для шуруповерта, нагрузочная способность по шине +12 вольт позволяет
снять токи 10-20 ампер. Хочется развеять небольшой миф – запихать блок в корпус батареи шуруповерта не получится,
уж слишком большая плата у АТХ. Придется делать блоку отдельный корпус или оставить его в родном,
металлическом корпусе. Недостаток родного корпуса – чувствительность к пыли, а ведь даже самый маленький ремонт –
это много пыли.
Довольно слабенький блок, по шине +12В нагрузка всего 10 А. По возможности, лучше выбирать блоки с более мощной
двенадцативольтовой шиной.
Что нужно для переделки
Для работы кроме шуруповерта и источника питания понадобятся:
- паяльник;
- припой с флюсом;
- мультиметр;
- несколько проводов сечением от 2,5 мм2;
- изоляционная лента;
- острый нож, резец или скальпель.
Также нужны минимальные знания в области радиоэлектроники, умение пользоваться тестером и паяльником.
Кабель для подключения шуруповерта к сети
Провод можно брать и тоньше 2,5 мм2, если инструмент не будет испытывать продолжительные нагрузки. В ином случае возможен перегрев кабеля, оплавление контактов с последующим коротким замыканием. От длины провода зависит падение напряжения, поэтому не стоит
Использовать провод длиной более 3-4 метров не рекомендуется из-за падения напряжения. Манёвренность и портативности инструмента повысит применение удлинителя. Скручивать пару и более кусков провода не следует, особенно с разным сечением, изготовленных с различных материалов. Такой подход понижает параметры тока – в местах скрутки повышается сопротивление.
Мощность блока питания для шуруповерта
Расчёт потребляемой электрическим двигателем шуруповерта мощности известен со школы. Нужно умножить потребляемый мотором ток на прилагаемое напряжение. Например, если на батарее указано: 3 Ач и 18 В, нужен блок питания, выдающий ток минимум с соответствующими параметрами. Эти значения актуальны для холостого хода.
Для нормальной работы двигателя под нагрузкой нужен запас около 30% процентов. В ином случае мощности для завинчивания крепежей не хватит, при огромном запасе элемент питания может выйти из строя.
Параметры батареи указаны на её корпусе
С китайским блоком питания
При отсутствии ненужного компьютерного блока питания подойдет бюджетный вариант в виде недорогого элемента китайского производства, который можно пробрести на любом радиорынке. Напряжение на выходе у такого источника должно составлять 24 В. При этом его потребуется переделывать, чтобы он передавал на инструмент ток силой не более 18 В.
Ниже будет рассказано, как переделать шуруповерт из аккумуляторного в сетевой, используя китайский преобразователь:
- В приобретенном элементе выполняют замену резистора с высоким постоянным сопротивлением (R10) на регулируемый с максимальным пределом 10 кОм (значение параметра выставляют выше 2300 Ом, иначе шуруповерт не будет работать).
- Подают ток на источник.
- С помощью мультиметра замеряют показатели.
- Настраивают ампераж регулируемый резистора, чтобы значение на выходе не превышало 9 А.
- Извлекают внутренние комплектующие из корпуса АКБ электроинструмента.
- Припаивают кабель блока питания к контактам, а затем выводят его наружу, просверлив отверстие в «коробке» аккумулятора.
- Обновленную батарею крепят к корпусу агрегата для проведения пробного запуска.
Переделанный аккумулятор станет легче после извлечения всех элементов, что приведет к потере балансировки. Для ее нормализации рекомендуют разместить внутри пустого корпуса АКБ небольшой груз. Также стоит позаботиться и о достаточной длине кабеля, соединяющего инструмент с источником питания. В противном случае это негативно отразится на комфорте эксплуатации электрошуруповерта.
Зачем переделывать аккумуляторный шуруповерт
Некоторые люди не понимают, зачем делать из аккумуляторного электрошуруповерта сетевой. На самом деле все достаточно просто. Дело в том, что пользоваться таким инструментом можно только до тех пор, пока его батарея не сядет. После разрядки придется подзаряжать шуруповерт и только после этого продолжать им пользоваться. Многих это не устраивает, и они решают заняться переделкой инструмента в сетевую модель.
Также это часто делают, когда батарея выходит из строя и перестает заряжаться. Многим не хочется тратиться на новый аккумулятор, и они решают переделать инструмент, чтобы он работал от сети.
Как сделать блок питания для шуруповерта на 12В
Создать БП на 12В несложно, потому что используется меньшее количество деталей внутри схемы. Можно не перепаивать резисторы, трансформаторы.
Замена аккумулятора собранным БП
Подходящий способ – поместить выпрямитель напряжения из другого устройства в корпус аккумулятора или соединить их. Таким образом, шуруповерт становится сетевым.
Для выполнения переделки необходимо следовать следующей инструкции:
- Отвинтить 4 винта на крышке аккумулятора.
- Убрать все радиодетали из корпуса.
- Извлечь печатную плату из БП другого устройства. Он должен подходить по мощности, напряжения.
- Поместить плату в корпус аккумулятора.
- Спаять провода.
- Просверлить отверстие, которое будет использоваться для входных проводов в корпусе.
Крышка прикручивается на свое место. БП можно питать от сети в 220В, напряжение при зарядке будет зависеть от модели выпрямителя напряжения.
Переделка из трансформатора с выпрямителем
Трансформатор с тороидальным сердечником наиболее эффективно подходит для блока питания шуруповерта. Подобный трансформатор сохраняет удельную мощность, при сохранении небольшого размера и простой конструкции.
Тороидальный трансформатор
Сложность переделки состоит в катушках, важно подобрать напряжение количеством витков. Один виток равняется 2 Вольтам, при условии, что диаметр проволоки трансформатора – 4 мм
Разные слои витков обязательно изолировать друг от друга. Чтобы сделать выпрямитель для аккумуляторного шуруповерта своими руками из трансформатора, нужно иметь базовые знания в сфере радиотехники и приборостроения.
Подойдет трансформатор из ненужного или вышедшего из строя устройства, например, старого лампового телевизора. Вторая обмотка должна иметь напряжение в районе 24-30 Вольт, необходимо превышение входного напряжения аккумулятора на 4-5 Вольт. Если параметры входного напряжения подходят под стандарты создания блока питания для аккумуляторного шуруповерта на 12В своими руками, то можно начинать спаивать выпрямительный мост.
Пример некачественного трансформатора Правильно брать трансформаторы из блоков питания компьютеров, телевизоров. Трансформаторное ферритовое кольцо должно иметь мощность в районе 200-250 Вт. Более мощные аккумуляторные кольца имеют габариты, которые могут помешать монтажу собранного БП в корпус. Электрическую схему следует защитить от коротких замыканий во время сборки при помощи предохранителей и обмотке трансформатора.
Что необходимо знать, приступая к конструированию
Изучите маркировку или конструкционные особенности, указанные на корпусе рабочего инструмента, и, исходя из этих показателей, определите необходимое для питания напряжение. В нашем случае будет достаточно собрать своими руками блок питания 12В для шуруповерта. Если требуемые показатели отличны от 12В, продолжайте искать взаимозаменяемый вариант. Выбрав аналог, произведите подсчет тока потребления шуруповерта, так как такой параметр производитель не указывает. Чтобы выяснить это, потребуется узнать мощность прибора.
Если времени на подбор приспособления у вас нет, а проведение вычислений занимает слишком много времени, возьмите любой попавшийся блок питания. Покупая его, помимо тока, спросите о емкости батареи. Для конструирования блока питания 12В для шуруповерта своими руками будет достаточно прибора емкостью 1,2А и зарядкой – 2,5. Запомните, перед тем как искать подзарядку, определите такие необходимые параметры:
- Размеры блока.
- Минимальный ток.
- Необходимый уровень напряжения.
Преимущества обновления
Трансформация аккумуляторного инструмента в устройство, работающее непрерывно от сети имеет следующие плюсы:
- Необходимость в подзарядке устройства полностью отпадает, сокращается время простоя в ходе длительных работ.
- Обеспечение постоянной силой тока, благодаря чему крутящий момент получает неизменное значение.
- Шуруповерт можно долгое время не использовать, его технические параметры не ухудшаются.
Единственным недостатком усовершенствования прибора является наличие электрической розетки возле выполняемых работ. Эта проблема легко решается подключением удлинителя.
Используя зарядку от ноутбука
миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.
Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.
- Взять зарядку от ноутбука.
- Отрезать разъём и зачистить провода от изоляции.
- Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
- Сделать в корпусе отверстие для провода и собрать конструкцию.
Сетевые шуруповёрты Россия .
Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.
Задействовав наружный блок питания от компьютера
Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика
Важно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А
Деяния по переделке последующие:
- Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
- Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
- Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.
- Обрезать ненадобные провода, оставив жёлтый и чёрный.
- Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
- Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.
Используя аккумулятор автомобильный
Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.
Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:
- Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
- На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.
Взяв китайскую плату блока питания
Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.
Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.
- Выпаять неизменный резистор.
Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?
Встречаются два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже есть разъём который подойдёт под шуруповёрт, либо подсоединить провода впрямую в рукоять.
Подключив старенькый аккумуляторный блок
Подключение старенького блока производится так:
- Прежде всего будет нужно разобрать аккумуляторный блок, для этой цели вам открутить винты как показано на рисунке.
Подсоединяя провода впрямую
Подсоединение проводов впрямую к шуруповёрту производится так:
- Чтоб подсоединить провода впрямую, необходимо первым делом разобрать шуруповёрт, другими словами открутить болты, скрепляющие две половинки корпуса.
Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, вы можете с легкость применить эти познания практически. И непринципиально, заряжен ваш шуруповёрт либо нет. Не придётся думать о том, как хватит батареи. Фортуны для вас в переделке!
Переделка аккумуляторного шуруповёрта
Собственно, к переделке.
Так как у меня был полностью готовый блок питания с достаточной длиной провода (1,8 метра), я решил его не наращивать и не пытаться перенести блок в корпус аккумулятора, как планировал изначально. Ухудшать неплохую развесовку ПРОРАБА тоже не хотелось, потому принял решение оставить аккумулятор как есть, просто заведя в него проводное питание. Получилось как нельзя лучше:
- Сетевое питание шуруповёрта;
- Отличная балансировка — с тяжёлым «низом»;
- Возможность отсоединить «сетевой» аккумулятор и подключить свежий.
Пожалуй, создание такого «сетевого» аккумулятора — перспективная мысль и на более промышленных объёмах, как резерв для набора аккумуляторного инструмента.
Далее превращаю свой рассказ из записи о том, как готовился я, в инструкцию для людей, которые только планируют превратить свой аккумуляторный шуруповёрт в сетевой.
Подготовка блока питания
Первый шаг — подготовка блока питания от ноутбука. Вся подготовка состоит в том, чтобы удалить штекер, который подходит к ноутбуку и подготовить провода к пайке.
- Отрезаем штекер, но не выбрасываем — на нём мягкая пластиковая облатка, которая нам ещё пригодится.
- С помощью ножа зачищаем от внешней изоляции ~5 сантиметров провода;
- В большинстве своём эти кабели имеют вид, когда один провод в виде «облатки», волосками охватывает внутренний. Этот «внешний» провод аккуратно отделяем и закручиваем, превращая в нормальный;
- Такую конструкцию не грех и изолировать — в дело вступает изолента.
После изоляции проводов подготовка блока питания закончена, приступаем к аккумулятору.
Подготовка аккумулятора
С аккумулятором работы чуть больше.
- Снимаем с шуруповёрта, раскручиваем корпус;
- Убираем все механические части. Видим банки аккумулятора, удерживаемые вместе (привет китайцам) скотчем. Вынимаем банки из аккумулятора;
- Откусываем два контакта и снимаем верхнюю банку, на которой держится клемма аккумулятора — далее все операции будем производить с ней, а остальной блок банок оставляем как балласт. На клемме уже припаян один провод, добавляем второй и обматываем для надёжности изолентой;
- Готовим корпус: сверлим в нём дыру радиусом чуть меньшим, чем доступная нам облатка от срезанного штекера на блоке питания.
На этом подготовки закончены. У нас имеется:
- Корпус аккумулятора с дыркой;
- Банка аккумулятора с клеммой и двумя выходящими проводами от неё;
- Провод блока питания со стопорной облаткой и двумя изолированными проводами.
Пора собирать.
Пайка и упаковка
Начинаем собирать то, что подготовили.
- Ставим паяльник греться, а пока заводим в отверстие корпуса аккумулятора провод от блока питания. На фото я дополнительно положил одну из банок так, чтобы она поддерживала провод и не давала ему провиснуть, а за компанию — улучшала балансировку корпуса;
- Устанавливаем банку примерно на место, где она будет стоять, и примеряем провода. После примерки в удобном положении (провод можно протянуть сквозь корпус подальше) начинаем пайку. Не забываем, что ток у нас постоянный, и следует проверить полярность перед соединением проводов;
- Припаиваем оба провода и изолируем места пайки изолентой;
- Устанавливаем банку с клеммой на её место, размещаем провода внутри так, чтобы можно было собрать корпус полностью;
- Отрезанный кусочек облатки штекера туго вгоняем в отверстие в корпусе аккумулятора, чтобы зафиксировать провод в нём;
- Собираем корпус аккумулятора.
Кстати, перед пайкой можно проверить работоспособность всей системы. Я, к примеру, зажал провода обычными прищепками (работа ведь бытовая, не DIY в готовой мастерской какой-нибудь) и подключил верхнюю часть корпуса аккумулятора к шуруповёрту.
На этом наша работа закончена, можно проверять изделие и хвалиться всем, какой хороший сетевой шуруповёрт получился из аккумуляторного.
Другие способы подачи питания
Блок внутри
Решением проблемы «можно ли подключить шуруповерт через зарядное устройство» может стать альтернативный вариант запитки шуруповерта — установка блока питания в опустошенный корпус узла питания инструмента.
Перед началом действий нужно предотвратить перегрев блока, для чего в корпусе заранее устраивают отверстия, которые обеспечат воздушное движение, отвод жара. Время непрерывной работы шуруповертом с таким усовершенствованием целесообразно сократить до 15 минут.

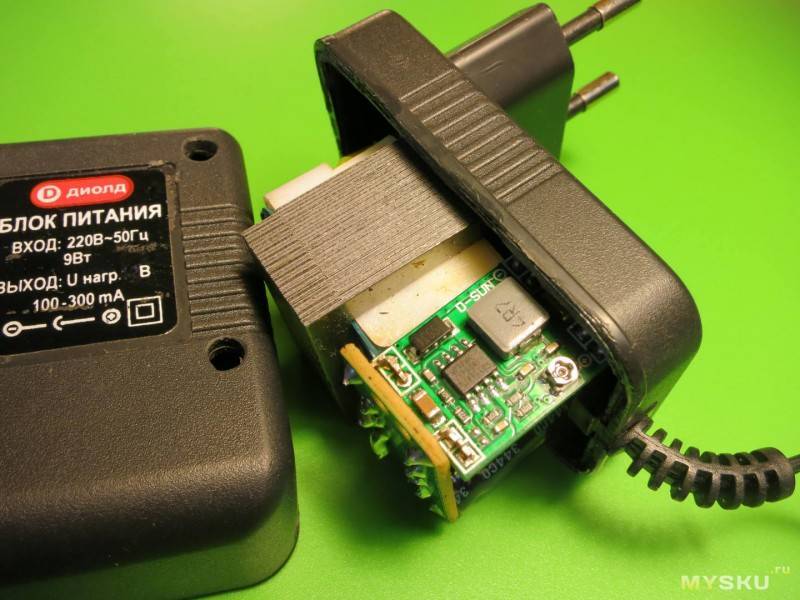

Приобретается готовый блок, подбирается он по размеру корпуса, техническим показателям. Наиболее пригоден к использованию импульсный вариант модуля, он малогабаритен, легок. Не рекомендовано применение модулей отечественного производства времен прошлого века — они имеют большие объемы при малом КПД.
Непригодные элементы питания удаляются из ложа, на их место укладывается блок питания. Производится запитка контактов, корпус закрывается. Собранный гибридный гаджет готов к работе от сети.
- Провода можно удлинять для удобства.
- Необходимо следить за качеством сборки: конструкция не должна иметь возможность прикоснуться к металлическим элементам, иначе замыкания не миновать. Лучше всего оставить между трансформатором и платой некоторое место, что положительно отразится на охлаждении.
- Если какие-либо части конструкции сильно греются, возможен монтаж отводящих лишнее тепло модулей, либо устройство вентиляционных пазов.
Своими силами
Для пользователей, обладающих специальными знаниями, навыками, не окажется сложной проблема «можно ли запитать шуруповерт от зарядного устройства без специальных средств», т.к. сборка питательного блока возможна собственными руками. В корпус вместо испорченных элементов вставляется собранный по схеме модуль питания. Исходящее напряжение контрольно замеряется, провода запитываются, корпус запирается.
Совет: схема может потребовать дополнительной нагрузки, обеспечить ее может включение в систему лампочки на 15W, которая еще и обеспечит подсветку.
Компьютерный модуль тоже подойдет
Еще одно решение проблемы запитки шуруповерта — монтаж его к компьютерному блоку питания. Этот вариант применим к таким модулям, которые оснащены механическим рычажком включения. Позитивный аспект в том, что блок охлаждается кулером, защищается от преувеличений нагрузки встроенной спецсистемой.
Устраивается такая сборка только с применением модулей питания на 300-350 W и током 12 вольт, не менее 16 А. Для инструментов с напряжением более 14 вольт данный вариант запитки не действует.
Пользователь может пожелать упрятать неэстетичный блок в красивый корпус, тогда рекомендуется не забыть устроить в нем вентилирование.
Автомобильная зарядка
В поисках решения вопроса “можно ли подключить шуруповерт к зарядному устройству”, можно остановиться на зарядке автомобильным АК-блоком. Применимы модули с регулируемыми вручную током, напряжением. Подключение абсолютно не сложное — достаточно соединить входные каналы мотора инструмента с контактами автомобильной зарядной установки.
Общие рекомендации
Все перечисленные способы включают один объединяющий их этап — разборка корпуса питающего модуля
Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа
При монтаже соблюдают направление напряжения — оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.
Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка. Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му
Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му.
Незаменимый помощник в хозяйстве — аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться. Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки.
Блок питания на 14В своими руками из китайских приборов
Недорогой способ создания блока питания для шуруповерта с напряжением 14В – переделка из китайских БП. Их входное напряжение несколько больше: следует заменить резисторы.
Для этого следует:
- Выпаять из электрической схемы китайского БП резистор R10. Сопротивление постоянного резистора составляет 2320 Ом.
- Припаять старый резистор БП в печатную плату.
- Выставить сопротивление в 2300 Ом.
Сила тока не должна превышать 9А, иначе БП для шуруповерта вскоре перестанет работать.
Далее полученная схема монтируется в корпус шуруповерта, предварительно изолировать радиоэлементы для предотвращения короткого замыкания. В корпусе блока питания шуруповерта проделать вентиляционные отверстия. Далее инструмент подключают к сети 220 Вольт и проверяют работоспособность.
Таким же образом можно сделать БП из любых покупных резисторов. Проще всего преобразовать схему, впаивая дополнительные диоды. Китайский резистор выпаивается и заменяется на аналог с возможностью косвенного понижения входного напряжения.
Как запитать шуруповёрт, сохранив его автономность
Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:
- заменить старые банки аккумуляторов на новые;
- подключить шуруповёрт к автомобильному аккумулятору;
- подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.
Замена старых элементов
Порядок действий:
Раскрыть корпус аккумулятора.
Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.
- Собрать аккумулятор, закрыв крышку корпуса.
- Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.
Подключение к автомобильному аккумулятору
Инструкция:
Раскрыть корпус шуруповёрта.
Найти контакты, через которые подаётся питание на двигатель.
Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.
Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.
Собрать шуруповёрт.
- Подсоединить клеммы. Опробовать инструмент в работе.
Подключение к внешнему аккумулятору
Последовательность действий:
Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.
Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.
Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.
Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.
- Опробовать восстановленный инструмент в работе.
Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.
