Переделка муравья под движок от мотоблока

Династартер

Однако не только двигатель может заставить мотолюбителя наглядно увидеть все составные части своего мотоцикла. Самая распространенная проблема заключается в неполадках династартера. Его, инженеры тульского завода, установили в Муравья, вместо обычного генератора переменного тока.

Чем же он так важен? Если вы заметили, горящую на панели приборов, красную лампочку во время работы мопеда, значит, у вас кончается зарядка. Происходит это потому, что генератор не вырабатывает переменный ток. Для начала в такой ситуации необходимо проверить целостность проводов, подсоединенных к династартеру и реле-регулятору. Если все в порядке, значит, проблема заключается непосредственно в династартере. У него могут быть три основных причины неполадок:

• затруднение работы ротора (попадание в коллектор грязи или скопление пыли);
• зависание, либо износ щеток;
• нарушение целостности электрооборудования.

Поскольку в большинстве случаев работа династартера затруднена из-за загрязнения коллектора, стоит провести несложную разборку по инструкции, описанной в книге по эксплуатации мопеда. Главные правила при работе – это аккуратность и чистота. После разборки обязательно хорошо промойте все детали в бензине и смажьте трущиеся детали и ни в коем случае не бросайте запчасти.

Делаем самодельный редуктор для мотоблока

Чтобы сделать самодельный редуктор для мотоблока были взяты детали от двигателя В-150 М: картер, шестеренки, цепные звездочки, а также дополнительный вал КП. Картер необходимо распилить на две половины и извлечь из него кикстартер, механизм переключения скоростей и кривошипную камеру. В месте выхода кикстартера требуется установить заглушку и заварить ее при помощи аргонной сварки.

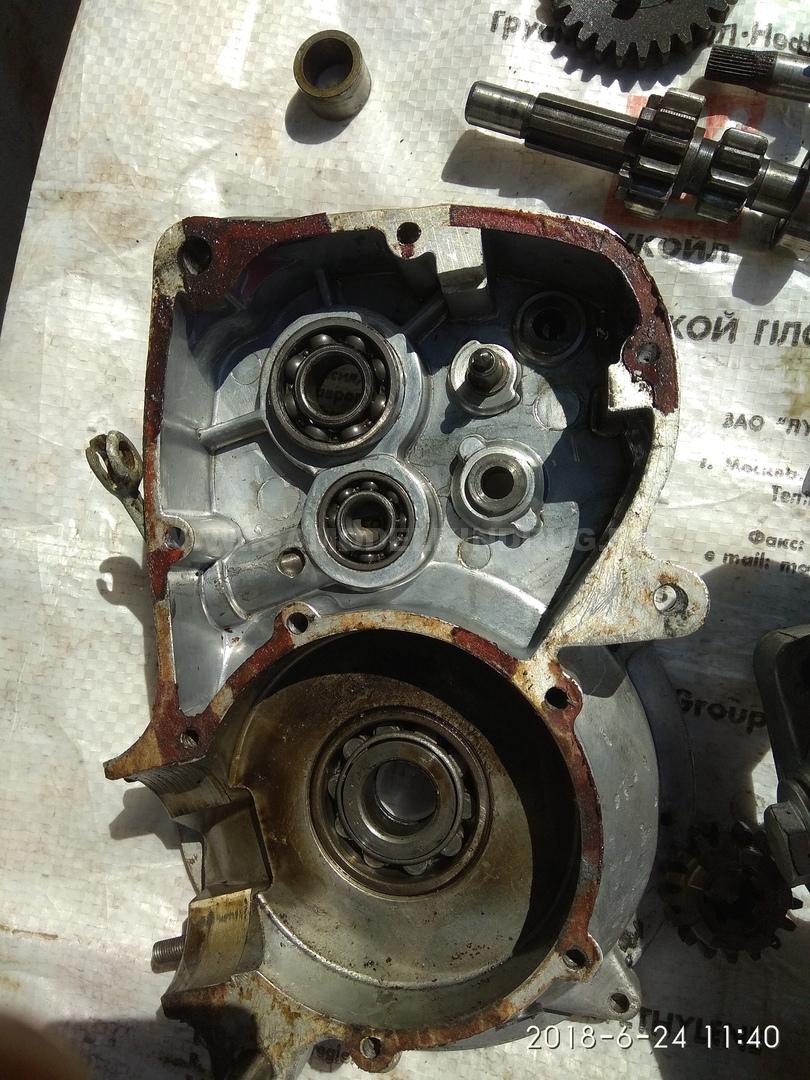

В левую половину картера устанавливаем подшипниковую буксу правого ходового колеса мотоблока. В качестве буксы используется запасной картер такого же двигателя.

В качестве левой крышки также используется деталь картера двигателя В-150 М, которую дополняют одной деталью — дюралюминиевой втулкой. Втулка запрессована в кривошипную камеру и имеет отверстие, соответствующее диаметру хвостовика выходного вала двигателя.

Ходовая часть мотоблока

• 1 – правое колесо;
• 2 – левое колесо;
• 3 – шестерня первой передачи;
• 4 – ведущий вал;
• 5- редуктор;
• 6 – ведущая шестерня;
• 7 – втулка;
• 8 – стопорный винт;
• 9 – корпус ведущего вала;
• 10 – фланец букса;
• 11 – гайка и болт М8;
• 12 – шлицевая втулка;
• 13 – вал;
• 14 – гайки М14;
• 15 – шайба;
• 16 – сальник;
• 17,18 – подшипники;
• 19 – двигатель.

Ведущий вал мотоблока

• 1,2 – консольные части вала (из вторичных валов передач В-150 М);
• 3 – зубчатое колесо (из шестерни первой передачи В-150М);
• 4 – передняя часть вала (пруток d22 мм);
• 5 – срезаемый буртик.

Двигатель и редуктор фиксируются друг относительно друга посредством винта М10.

Электрика

Самой проблемной частью Муравья всегда считалась его электрика в особенности реле-регулятор напряжения и диностартер (генератор и стартер в одно лице). Диностартер и реле-регулятор из-за своих конструктивных особенностей требуют к себе постоянного внимания и квалифицированного обслуживания. Если диностартер вовремя не обслуживать, то но начинает недозаряжать аккумулятор буквально в первый же сезон

На старых моделях реле-регулятор был механического типа

На последних, более совершенный — электронного типа

Зажигание контактное. Контакты расположены в кожухе охлаждения

Катушка зажигания и конденсатор вынесены на раму. В плане ремонта и обслуживания это очень удобно

Трактор из мотоблока

Процесс многочасового хождения по полю за агрегатом мало кому понравится. Намного проще косить траву, пахать или окучивать грунт, сидя на удобном стульчике, закрепленном на прицепной тележке. В торговых точках представлено множество фирменных адаптеров, прицепов и тележек. Но они имеют немалую стоимость, которая многим не по силам. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, воспользовавшись теми инструментами и материалами, которые есть под рукой.

Необходимы такие приспособления и материалы:

• дифференциал от легкового автомобиля;
• колеса от малолитражки;
• звездочки и цепи от мотоцикла;
• шестигранный полнотелый стальной профиль;
• стальные уголки 50 мм;
• жесть для изготовления крыльев.

Первая сложность, которая возникает при изготовлении трактора-самоделки своими руками, — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При расширении колеи до 120 см мотоблок обретет нормальную устойчивость. Установка дифференциала позволит агрегату легко проходить повороты.

Сборка мини-трактора проводится в такой последовательности:

1. Сварка каркаса прицепной части. Закрепление дышла с фланцем, проделывание в нем отверстий для болтов (соединение нужно делать разборным, чтобы иметь возможность транспортировать мотоблок в багажнике или прицепе).
2. Изготовление ходовой части. На тележку устанавливаются колеса. Чтобы сделать полный привод на оба моста, на полуоси привариваются звездочки, ставятся натяжной механизм и цепи.
3. Сборка кузова и сиденья. При необходимости устанавливается навес над водителем. Проводятся настройка и регулировка органов управления.
4. Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения целесообразно установить 2 фары — спереди и сзади (для движения задним ходом).

Во время ходовых испытаний проверяются устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с грунтом, то они или корпус мотоблока нагружаются утяжелителями.

Целесообразность самоделок

Несмотря на то что на рынке представлено большее разнообразие навесного оборудования, оно не всегда может подходить под те или иные задачи. Да и соотношение цена — качество порой оставляет желать лучшего. Поэтому многие садоводы-огородники изготавливают необходимые им приспособления для мотоблоков своими руками. Для этого достаточно иметь под рукой дрель, болгарку и сварочный аппарат, а также владеть навыками работы с ними.

Только в отдельных случаях, когда необходимы более точные расчеты и токарные работы, приходится обращаться к узкопрофильным специалистам.

Плюсом в сторону самоделок служит и то, что на любой разборке можно легко найти необходимый узел или агрегат от старого автомобиля, пригодный для конструирования.

Мини-бульдозер

Превратить мотоблок в миниатюрный бульдозер, способный разравнивать небольшие площадки или убирать снег и мусор можно, установив на него отвал-лопату. Для этого используют листовой металл толщиной не менее 3 мм. Нижнюю часть лопаты следует немного загнуть вперед по отношению к общей плоскости, закрепить на ней полоску из плотной резины для уборки снега или обшить жестью (для земляных работ). Для укрепления всей конструкции сзади необходимо приварить несколько ребер жесткости из металлического уголка.

Назначение, общие сведения и особенности конструкции

Рассматриваемая модель используется для обработки различных видов почв, включая самые тяжелые типы грунта, например целину. Более того, с помощью специального оборудования земельные участки можно обрабатывать на большую глубину. К примеру, эту возможность предоставляют различные утяжелители, такие как грунтовой зацеп, который при этом еще повышает устойчивость и предотвращает опрокидывание.

Мотоблок уже в базовой комплектации имеет достаточное количество фрез для универсального использования техники. Так, ширина каждой фрезы составляет 75 см, что является нормой для данного класса.

Обратим внимание, что в возможности техники входит вспахивание, культивация и окучивание почвы. Также можно установить опции для скашивания травы, перекачки воды, транспортировки грузов и посадки корнеплодов и других овощных культур. Высокую производительность устройства обеспечивает усиленный цепной редуктор, передающий крутящий момент на фрезы

Именно благодаря этому потенциал мотоблока практически не отличим от техники более тяжелого класса

Высокую производительность устройства обеспечивает усиленный цепной редуктор, передающий крутящий момент на фрезы. Именно благодаря этому потенциал мотоблока практически не отличим от техники более тяжелого класса.

Вездеход из мотоблока своими руками

Самодельный мини вездеход 4 х 4 сделанный из мотоблока: подробное описание постройки вездехода своими руками.

Умелец сделал самодельный мини вездеход с колёсной формулой 4 х 4, из старого мотоблока, благодаря малому весу проходимость у вездехода отменная. Мощность двигателя 7 л.с, её вполне достаточно для такой простой и лёгкой конструкции. От двигателя крутящий момент передается цепной передачей на передний и задний мосты, установлены шины низкого давления от квадроцикла.

Для постройки вездехода использованы материалы:

• Двигатель от мотоблока Аврора-800 мощностью в 7 л.с.
• Цепь от мотоцикла Иж.
• Звезда на 21 зуб.
• Колеса с квадроцикла.
• Рулевая рейка и Кулаки от ваз 2108.
• Полуоси от ваз классика.
• Профильная труба.

Теперь рассмотрим подробно конструкцию самоделки.

Вот показан передний мост.

Рама сварена из профильной трубы.

Весит одно колесо — 7 кг.

Двигатель от мотоблока.

Кузов обшит пластиком толщиной в 4 мм.

Автор провёл испытания с колесной формулой 6х6, но мощности двигателя было недостаточно, и пришлось отказаться от данной затеи.

Небольшой тест драйв по болоту.

Максимальная скорость до 20 км в час, можно увеличить скорость изменив передаточное число, но тогда понизится тяга вездехода.

В итоге получился шустрый мини вездеход, на нём можно поехать покататься по бездорожью или сгонять на рыбалку.

Популярные самоделки из этой рубрики

avto-samodelki.ru

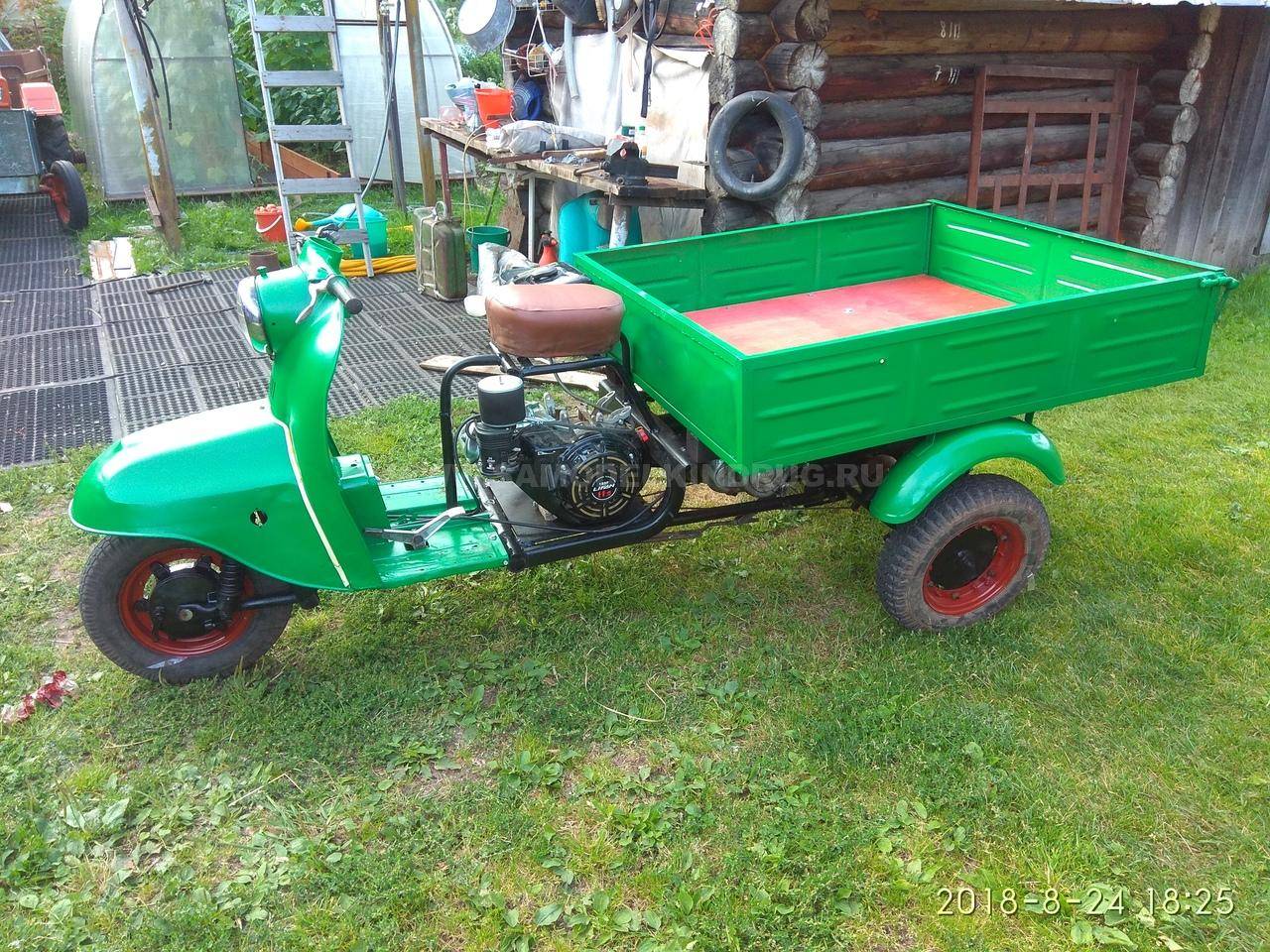

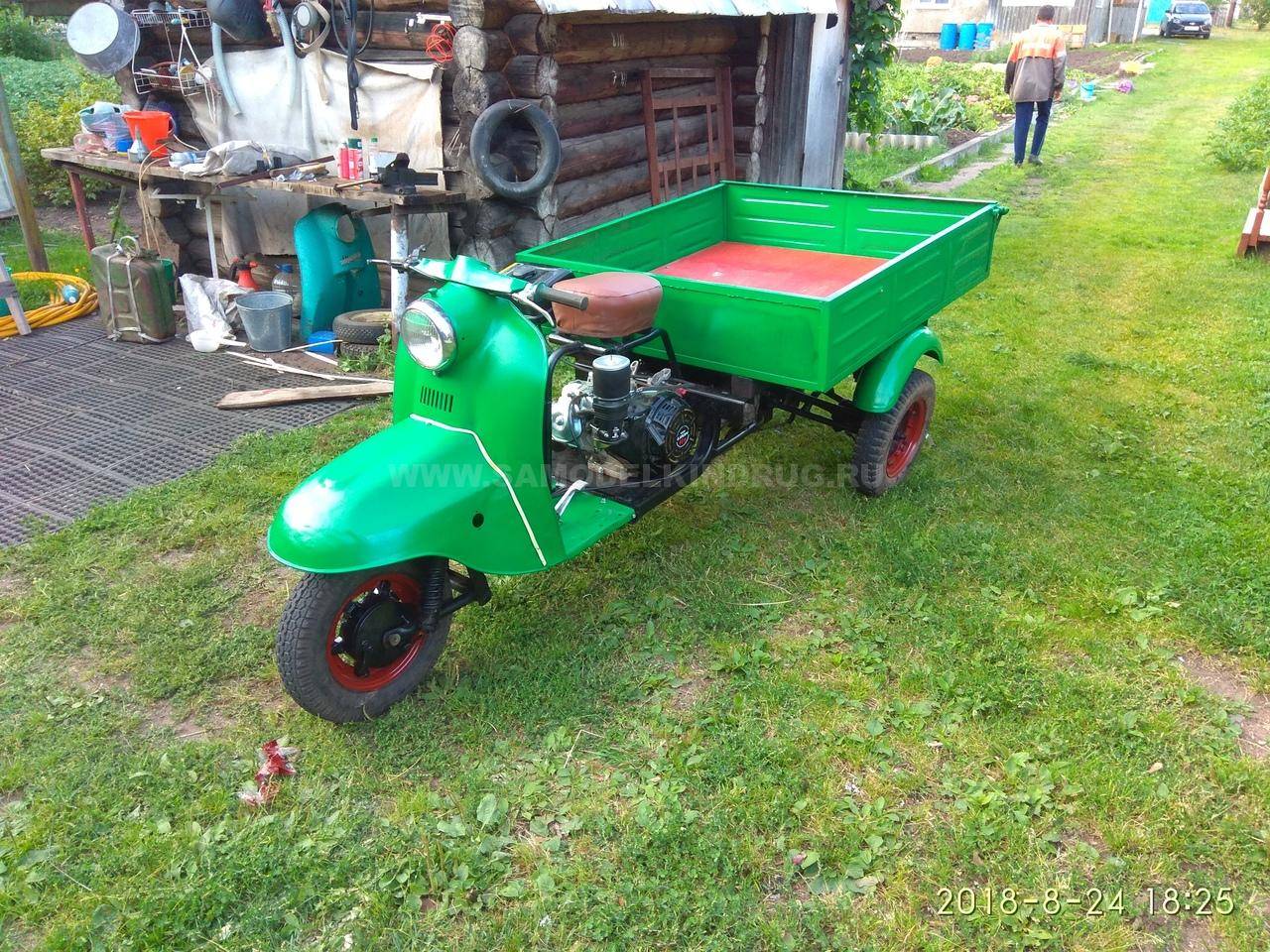

Как установить двигатель Lifan на мотороллер Муравей

Как установить новый двигатель лифан на Советский грузовой мотороллер Муравей своими руками вы узнаете из подробного описания, фото и видео замены штатного двигателя Т-200 на ДВС «Lifan» 11 л/с. Грузовой мотороллер «Муравей» -это отличная техника для ведения частного хозяйства, с его помощью можно перевозить грузы общим весом до 250 кг. Произведенные еще в СССР мотороллеры сегодня зачастую находятся в плачевном состоянии и требуют капитального ремонта, замены узлов и агрегатов, а вот оригинальные запчасти сложно достать. Как вариант замена штатного двигателя «Муравей» на Китайский ДВС Лифан (см фото ниже) Собственно как и поступил Алексей Кочнев автор представленного проекта.

Записано со слов автора.

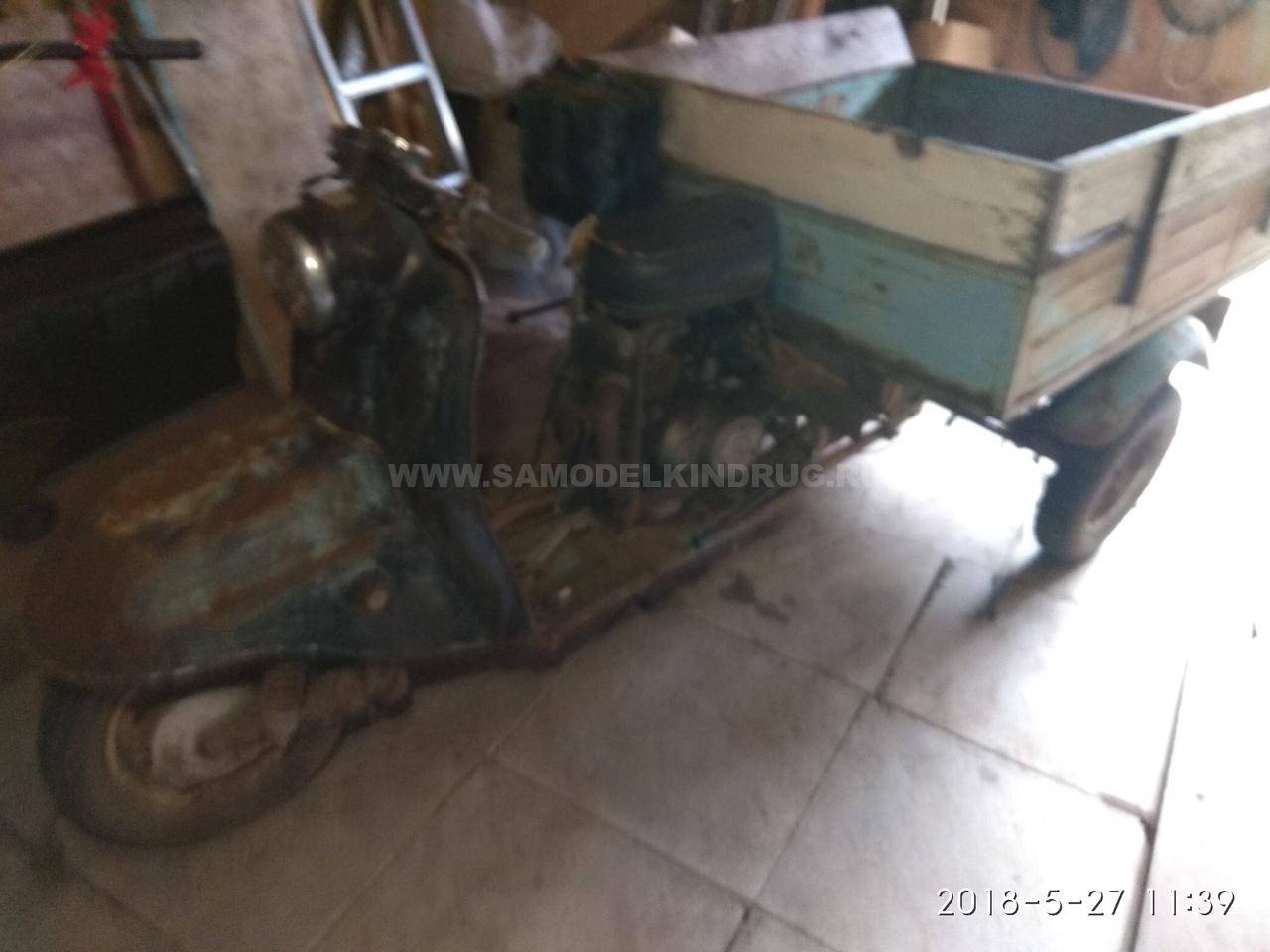

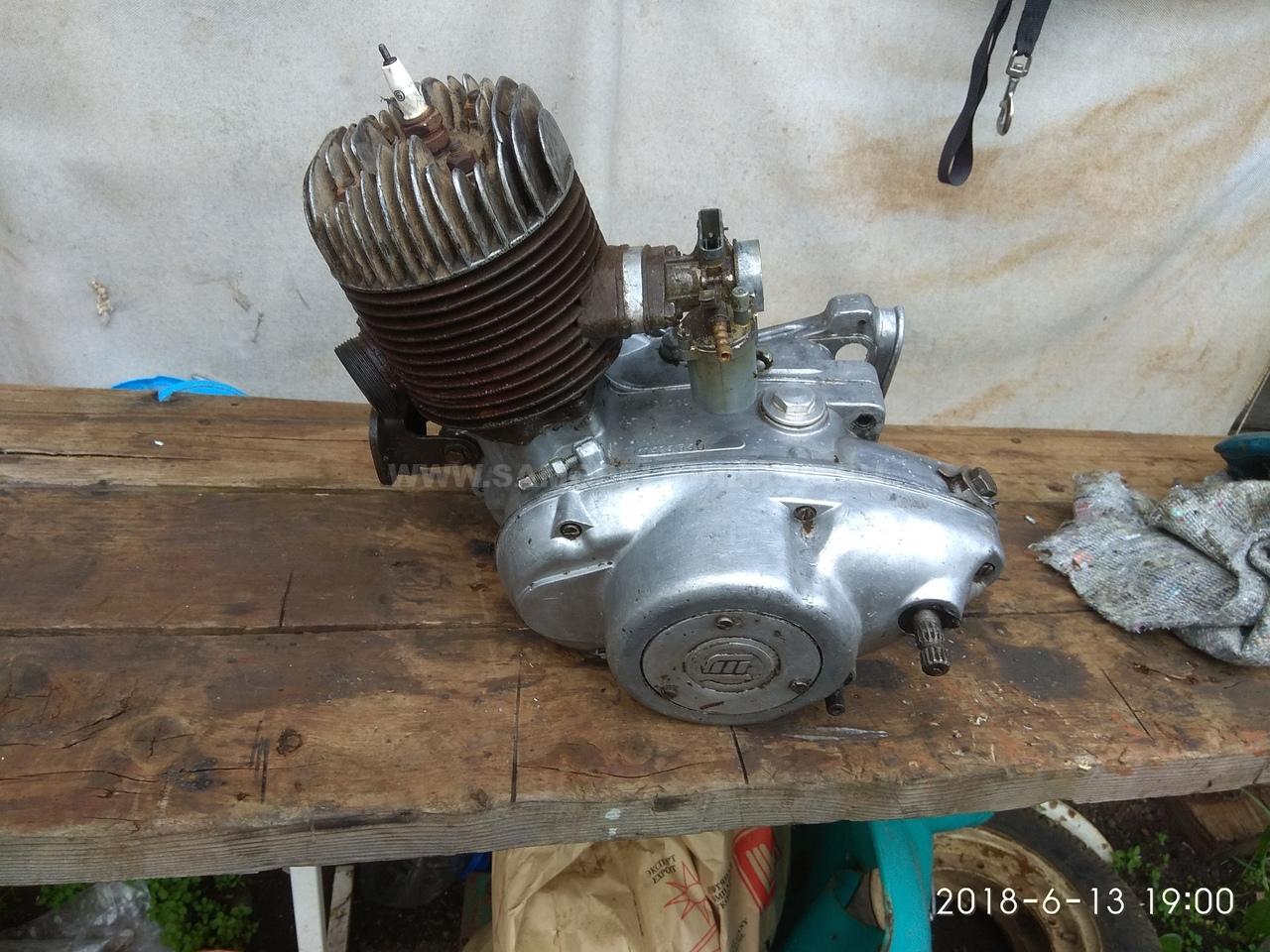

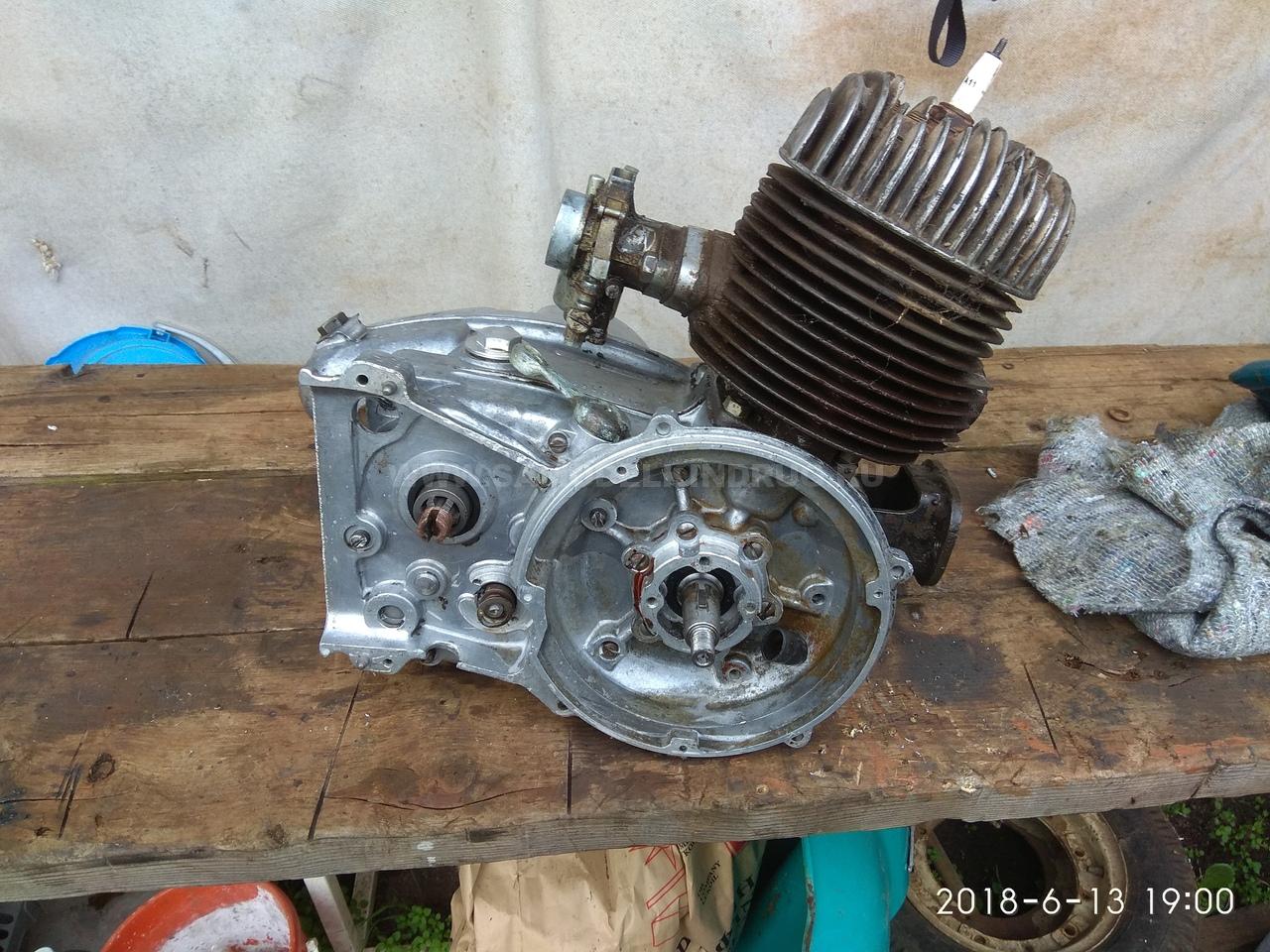

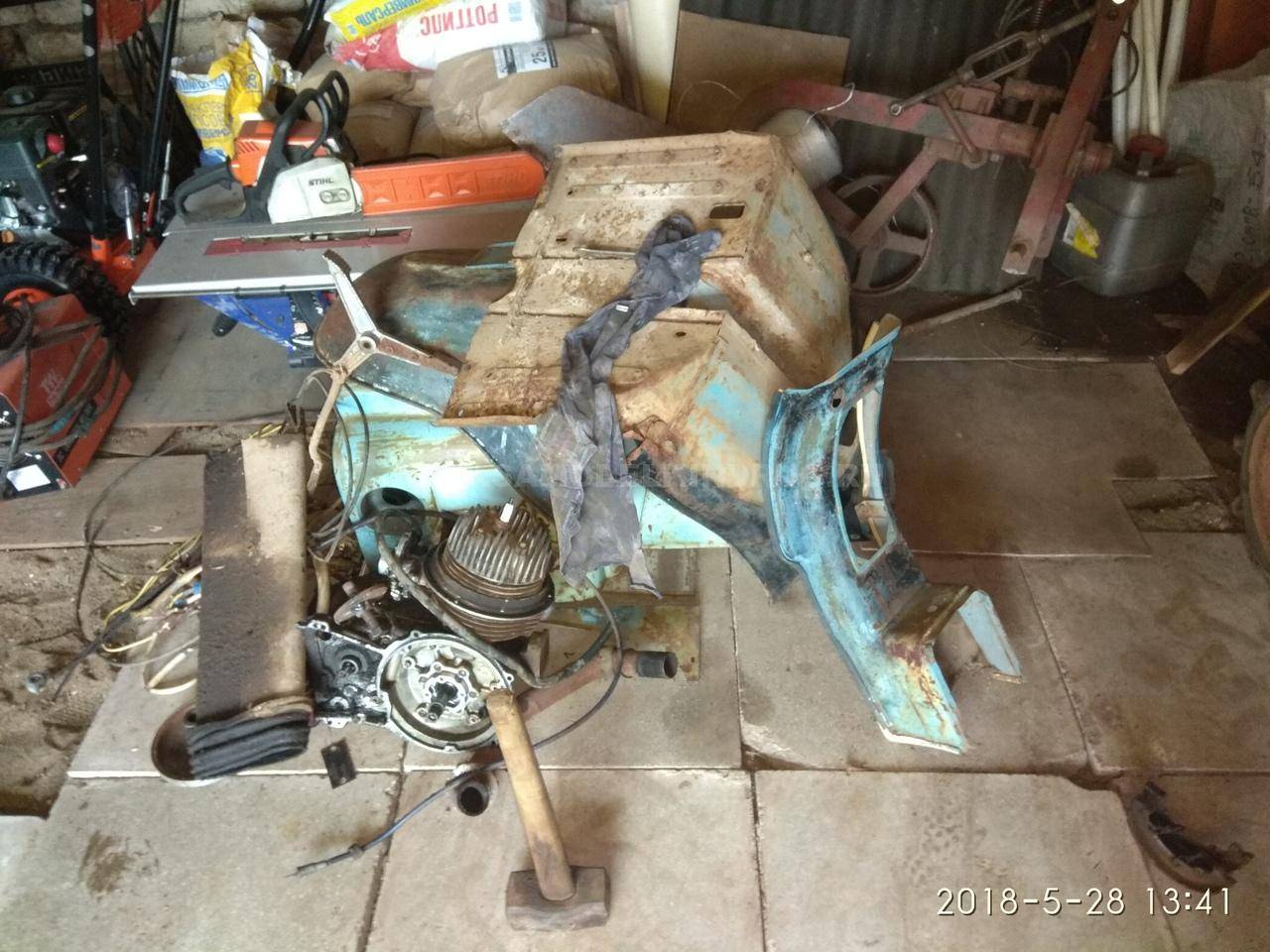

Достался мне старенький мотороллер «Муравей» 1981 г выпуска с двигателем Т-200 который никак не хотел заводиться и нормально работать. Намучавшись с ним было принято решение, о его замене на двигатель Лифан. Выбор пал на 11 сильный агрегат с крутящим моментом 21 о/м что в полтора раза больше чем на родном Т-200

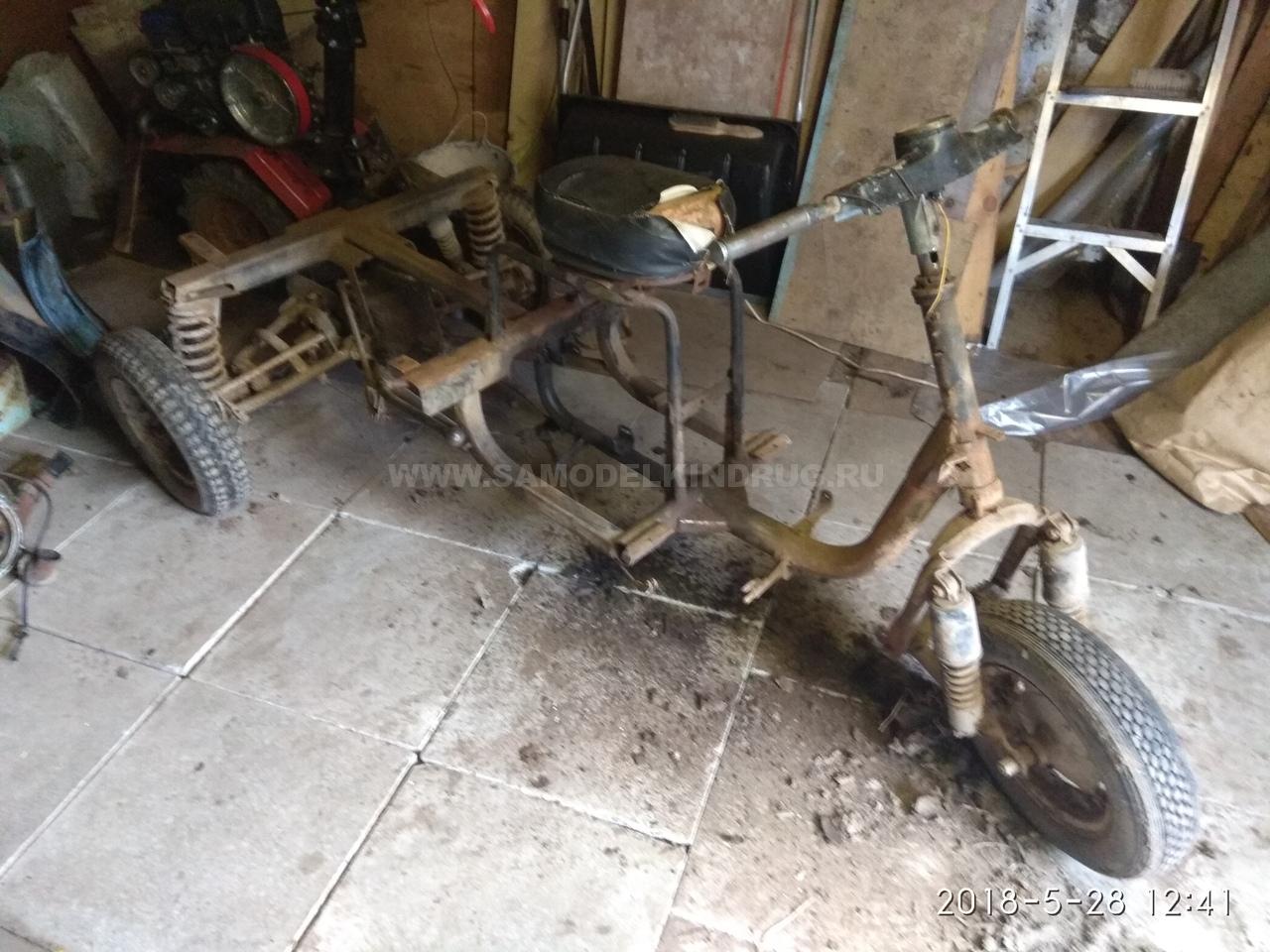

Установку нового двигателя начал с демонтажа старого двигателя и последующей его мойкой, чисткой и переборкой, так в дальнейшем планировал использовать его в качестве КПП для нового двигателя.

Материалы

1. мотороллер муравей 1981 г выпуска
2. двигатель лифан 11 л/с бензиновый
3. ремень
4. ролик ВАЗ
5. вал
6. шкив 2 шт
7. плита 10 мм

Инструменты

1. сварочный аппарат
2. УШМ (болгарка)
3. набор гаечных ключей
4. измерительный и слесарный инструмент
5. дрель

Далее вашему вниманию представлен процесс замены штатного двигателя Т-200 грузового мотороллера «Муравей» на Lifan 11 л/с Китайского производства.

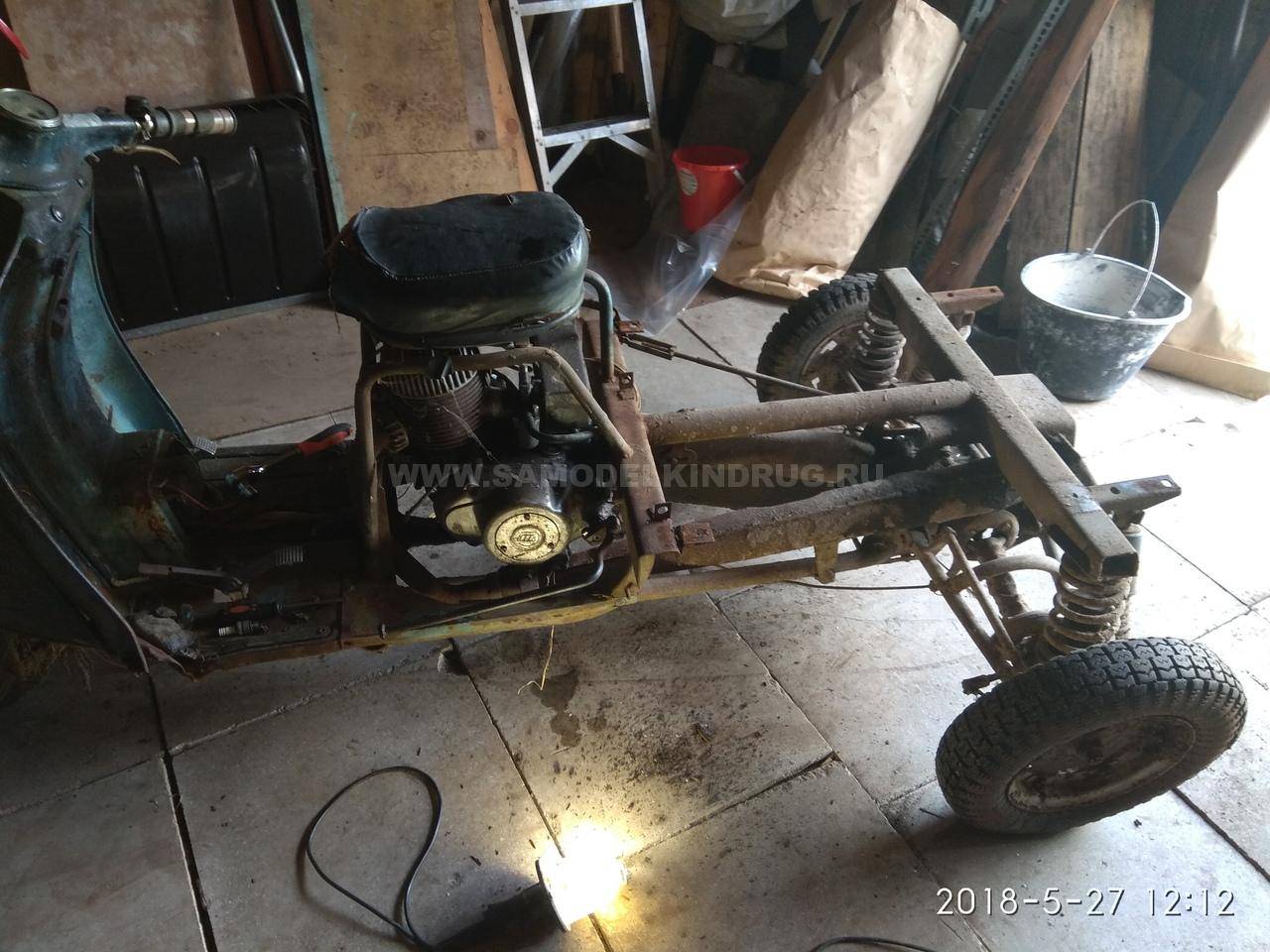

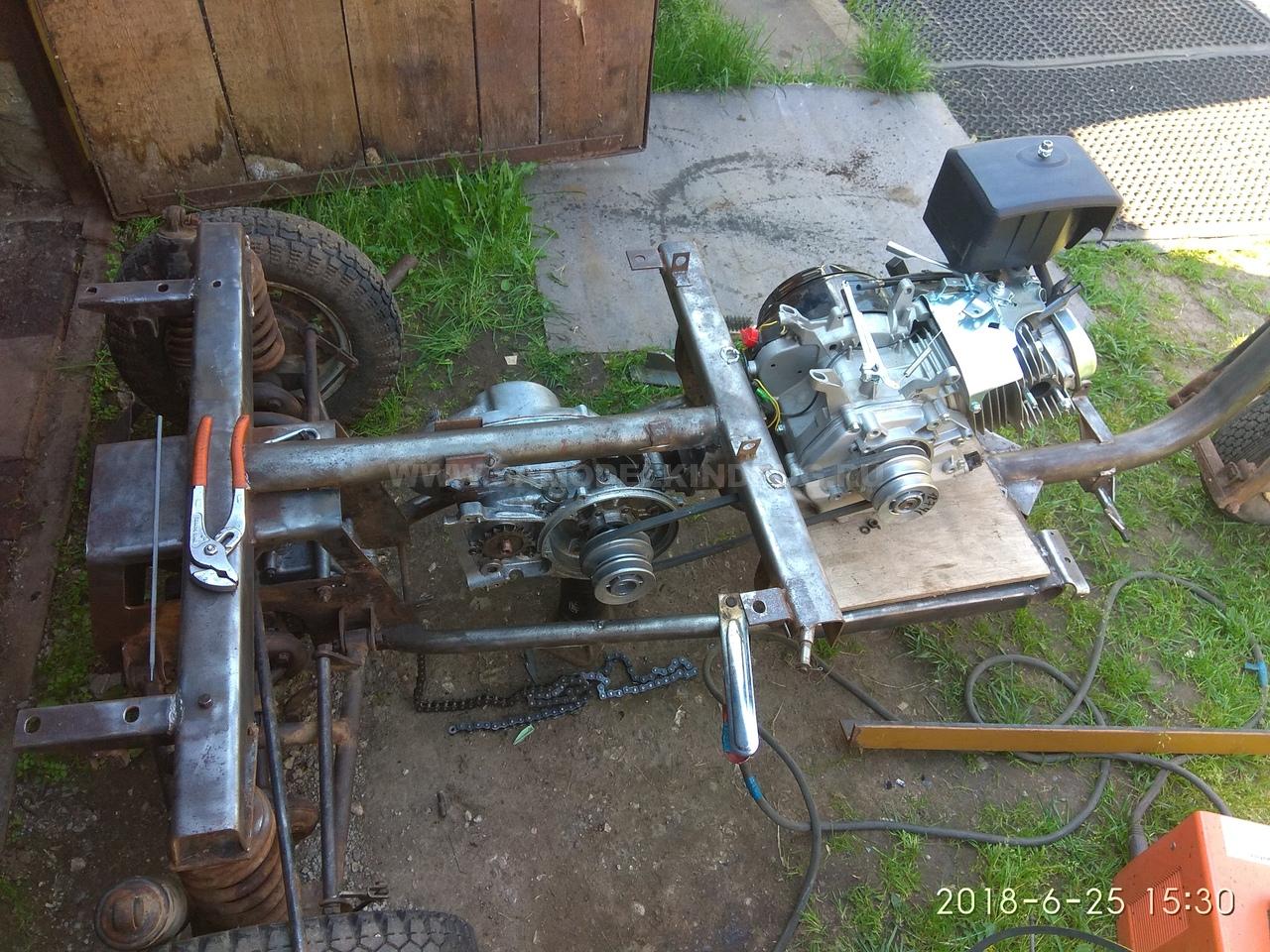

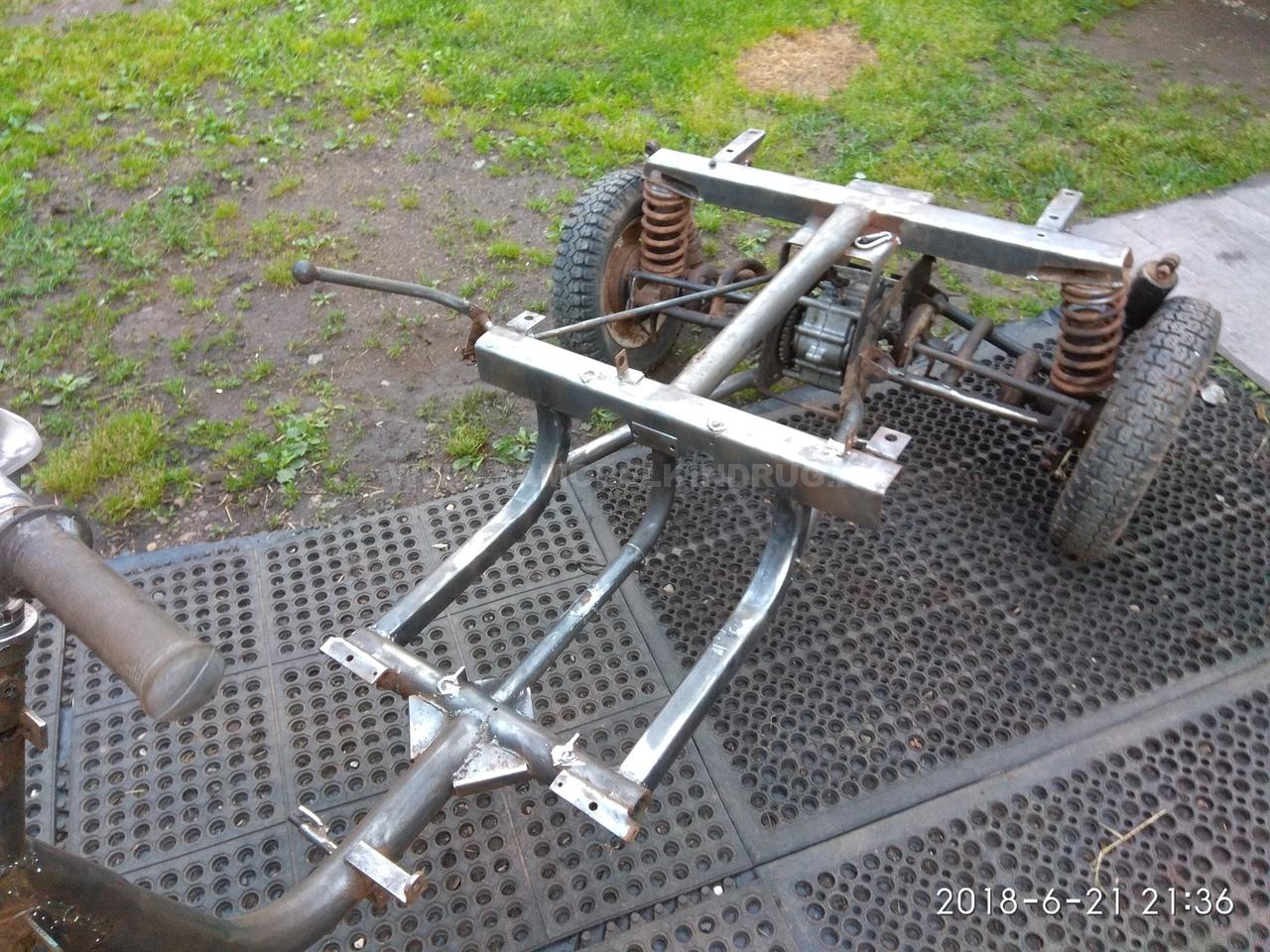

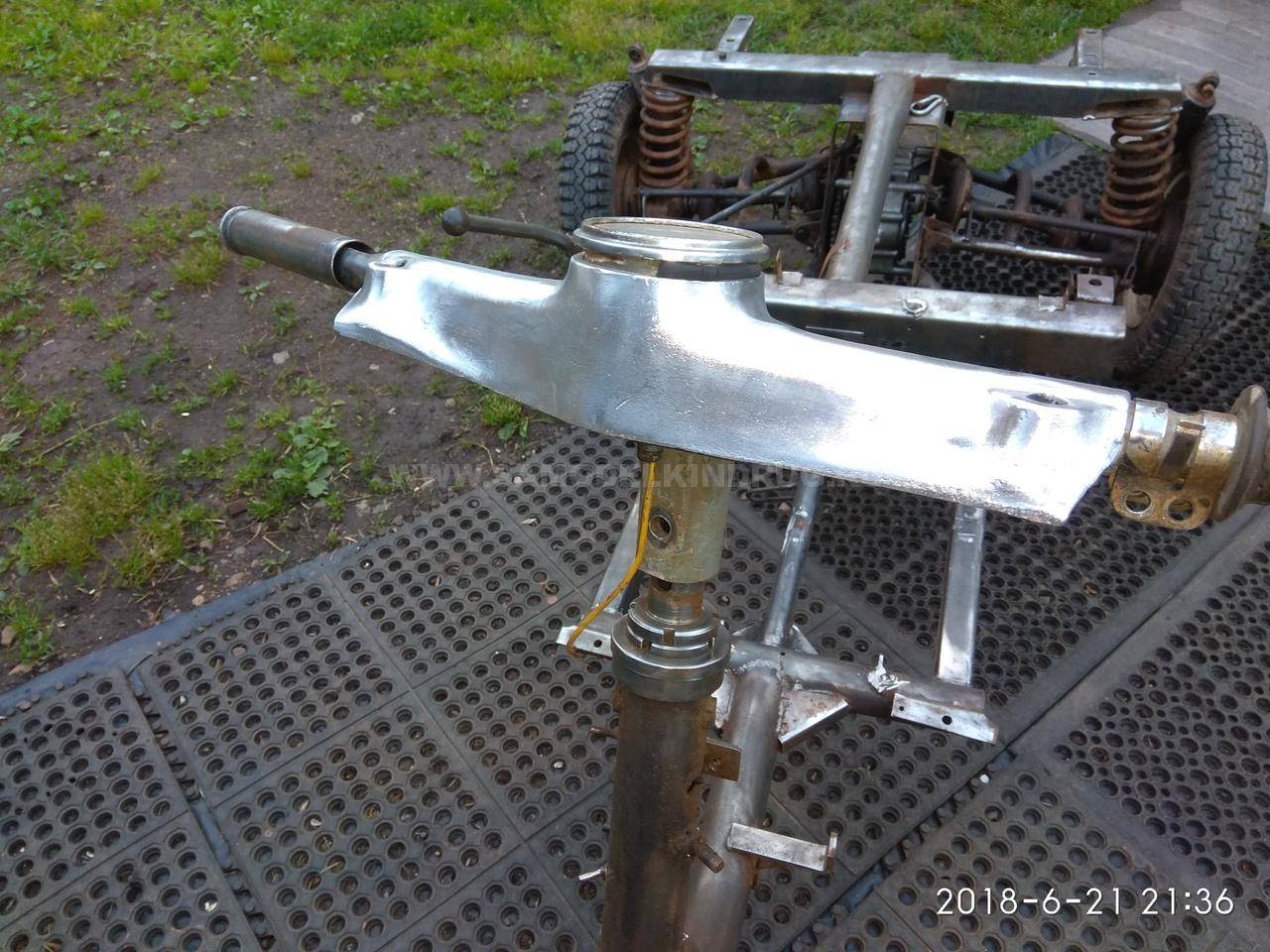

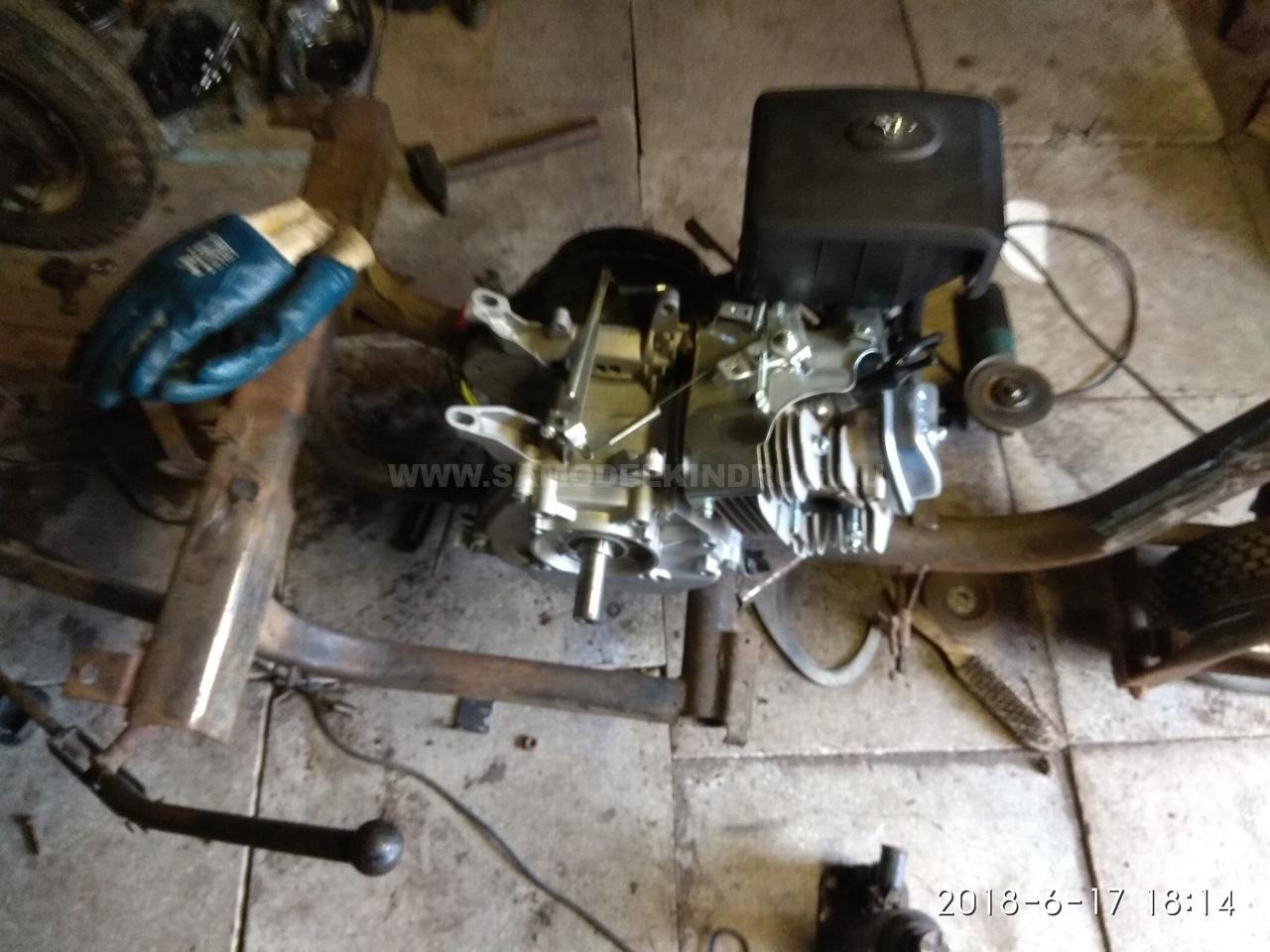

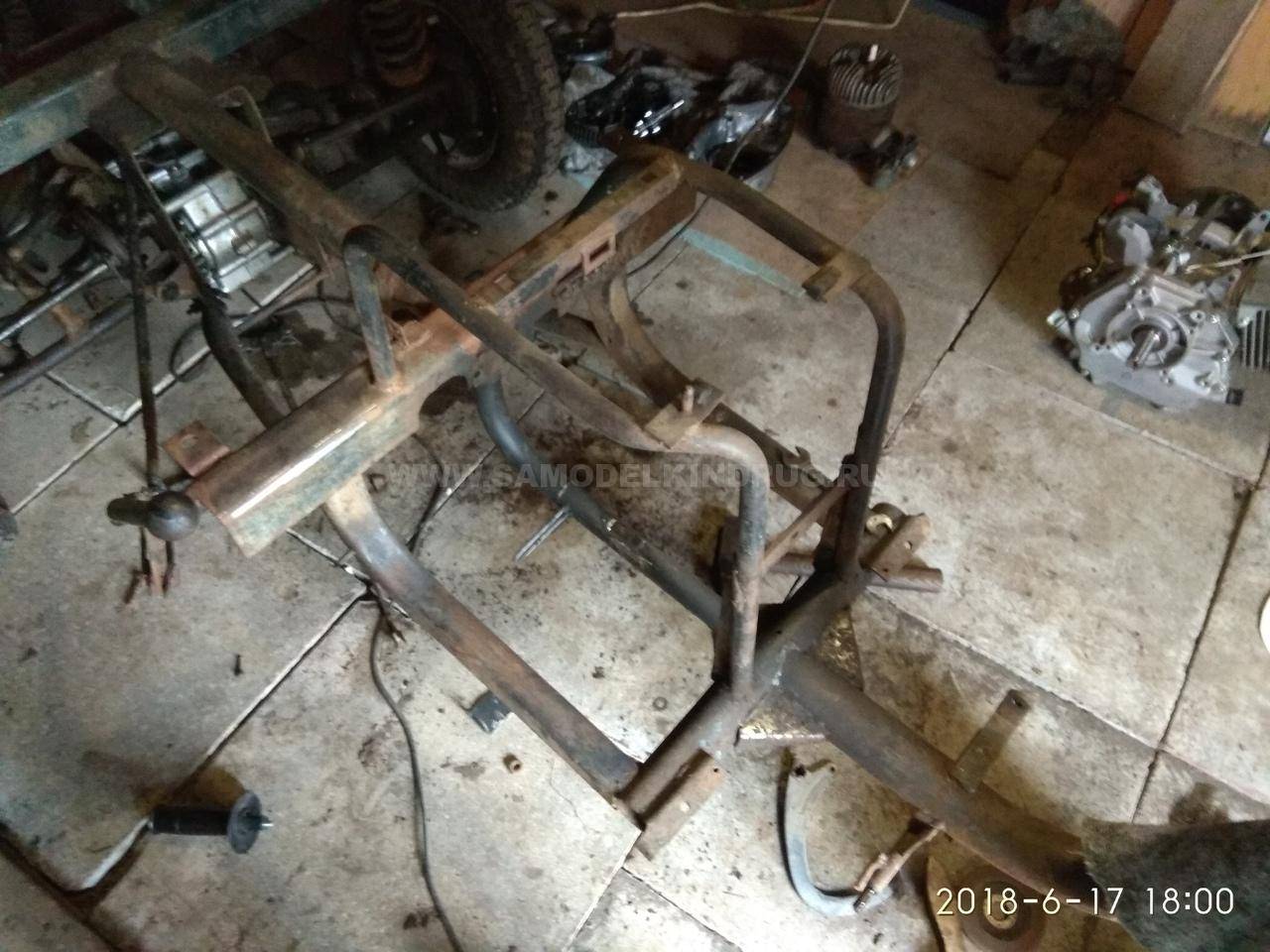

Установка нового двигателя началась с демонтажа старого ДВС и дальнейшей чисткой, переборкой, это необходимо для того чтобы в последующем установить двигатель муравья в качестве КПП для мотора Лифан.

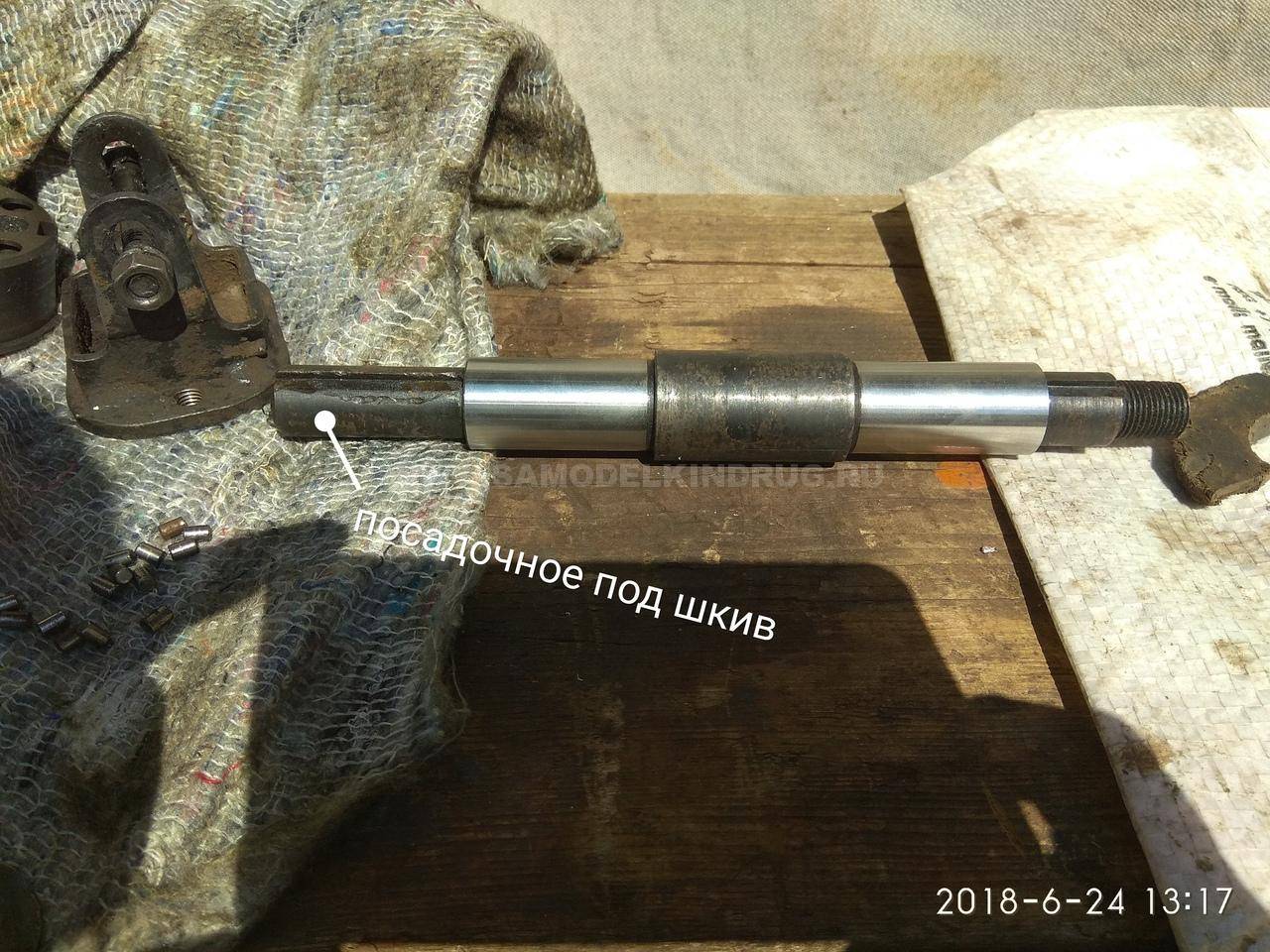

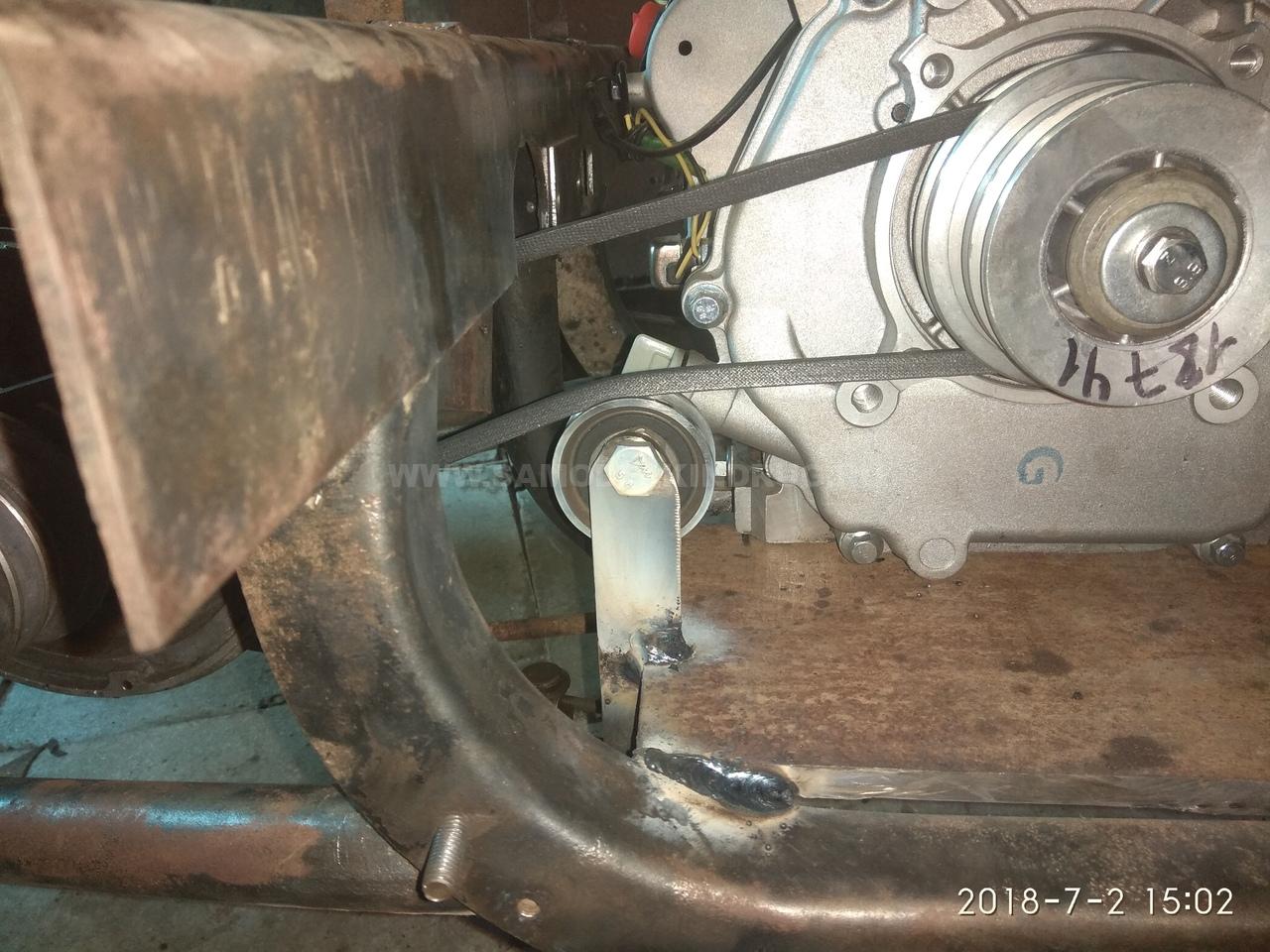

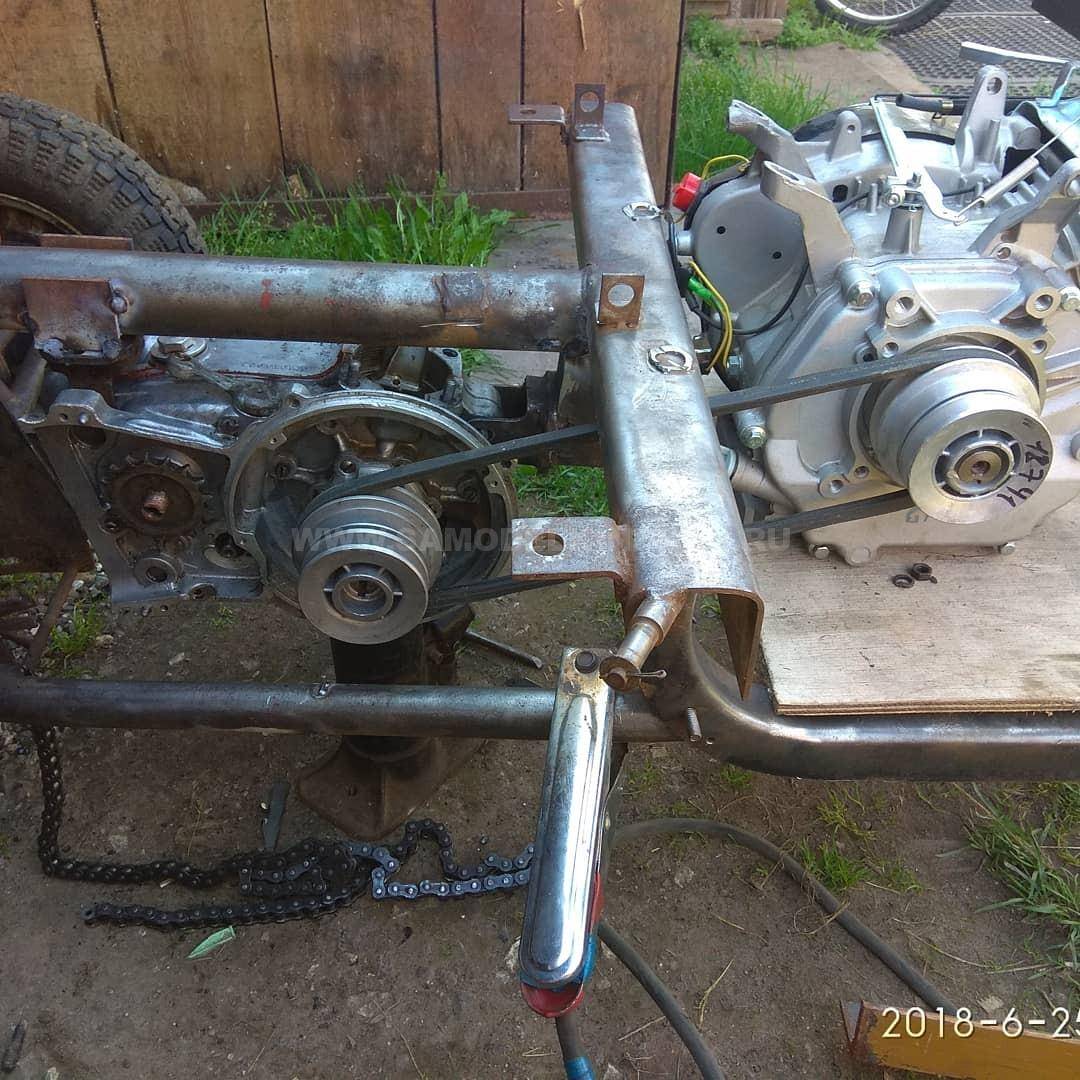

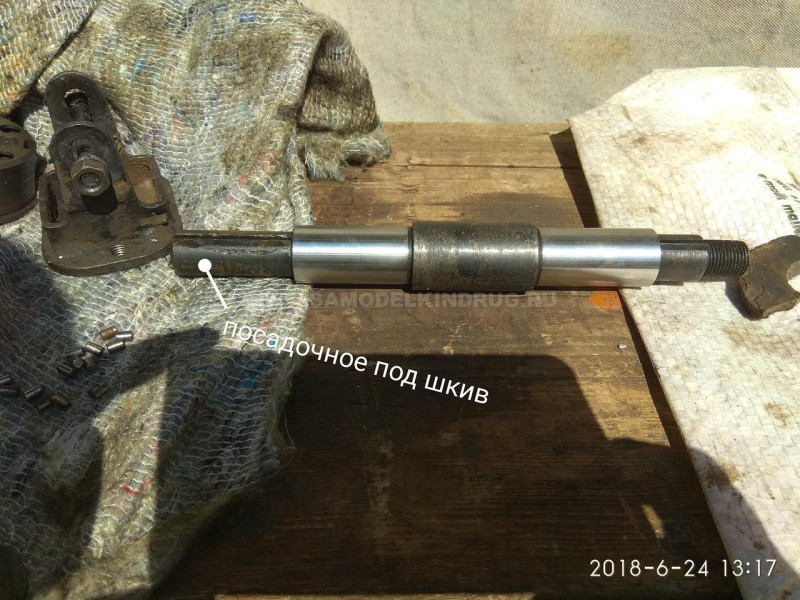

Использовав высокоточную рейку, был выставлен ДВС по шкивам, просверлены отверстия в плите и закреплен двигатель и установлен натяжной эксцентриковый ролик с «Рено Логан» (далее был заменен на ролик ВАЗ потому как он с бортиками которые не дают ремню соскальзывать)

Так же рекомендуем ознакомится с опытом Евгения Синицина Установка двигателя Lifan на грузовой мотороллер муравей.

Видео работы мотороллера.

Как установить двигатель на Муравей

Работы по установке двигателя от мотоблока Муравей следует начать с перебирания двигателя. Затем рекомендуется придерживаться определенного плана, чтобы получить качественный и надежный агрегат:

1. Изготовление рамы. Это делается свариванием листа из железа и трубы четырехмиллиметрового диаметра. Раму необходимо крепко закрепить на двигателе.
2. Устанавливаем карбюратор, воздушный фильтр и глушитель.
3. Передача осуществляется с помощью цепи, которая является приводом к валам. Частота их вращения должна отличаться, даже если правильно подобраны шестеренки, так как если она будет совпадать, рама не будет соприкасаться с землей.
4. Необходимо предусмотреть отверстия для слива и заливки масла, так как внутренности двигателя должны обязательно постоянно смазываться.
5. Руль можно изготовить из обычной трубки, желательно из металла. Для удобства управления лучше предусмотреть возможность регулировки высоты.
6. Хоть техника и будет работать в основном на первой передаче, но у мотоблока обычно две или три скорости, переделывать КПП не нужно.

В данном видео рассмотрим муравей на двигателе от мотоблока:

• устанавливаем колесо в передней части устройства, причем от правильности прикрепления будет зависеть уровень глубины вспашки грунта и легкость управления;
• изготавливаем насадки из труб и уголков, фиксируем их шпонкой в специальные пазы и, чтобы не происходило перемещения по оси, закрепляем при помощи болтов;
• определяем уровень захвата примерно 1-1,2 метра, в зависимости от выполняемых работ.

Агрегат на базе мотороллера Муравей получится немного громоздким, весом около 90 килограмм, и слегка неповоротливым. Но особая маневренность на огороде и в поле не требуется, так как обычно нет препятствий, которые необходимо часто объезжать. Зато двигатель отлично выдержит все нагрузки, даже при долгой и непрерывной работе.

Когда самодельный Муравей с двигателем от мотоблока нужно переместить на большое расстояние, то следует при изготовлении техники предусмотреть возможность установки колес, крепящихся болтами насквозь, или же сделать дополнительно подставку для перевозки в кузове грузового автомобиля либо в прицепе.

Также возможно сделать колеса более маленькими и навесить плуг, картофелекопалку или окучиватель.

Это интересно: мини трактора самодельные из мотоблока Нева.

Самодельный мотоблок двигатель и коробка передач

В сборном состоянии мотоблок имеет достаточно компактные габариты. Для того чтобы еще более уменьшить общие размеры можно заменить детали на собственноручно созданный от двигателя глушитель. Он по своей сущности аналогичен заводским деталям. Для его изготовления необходимо применить части глушителя от транспорта «Вятка»

Важно отметить, что глушитель располагается в отверстии выхлопного цилиндра

Двигатель запускается при помощи кикстартера. Каждая передача переключается специальным рычагом, установленным на коробке с секторами. Ручки управления с навесными оснащениями держат газ и рычаги сцепления. Для того чтобы встроить муфты обгонного характера нужно удлинить редукторный вал приблизительно на 170 миллиметров. На конце левого вала прикрепляется ведомая звездочка.

В момент, когда происходит вращение вала, муфта активно воздействует на ролик и также заставляет его двигаться. При повороте мотоблока колесо с большим радиусом начинает перемещаться намного быстрее, нежели сам непосредственный вал. Именно благодаря рассматриваемым факторам во время поворота нет громких и звонких щелчков.

Для поддержания навесного оснащения используются культиваторные узлы. Они привариваются к швеллеру со стыками. Однако перед этим процессом их необходимо укоротить. Отверстия продольного вида крепятся к мотоблоку.

Как установить двигатель от мотоблока Муравей

Работы по установке двигателя от мотоблока Муравей следует начать с перебирания мотора. Затем рекомендуется придерживаться определенного плана, чтобы получить качественный и надежный агрегат:

1. Изготовление рамы. Это делается свариванием листа из железа и трубы четырехмиллиметрового диаметра. Раму необходимо крепко закрепить на двигателе.
2. Устанавливаем карбюратор, воздушный фильтр и глушитель.
3. Необходимо предусмотреть отверстия для слива и заливки масла, так как внутренности двигателя должны обязательно постоянно смазываться.
4. Руль можно изготовить из обычной трубки, желательно из металла. Для удобства управления лучше предусмотреть возможность регулировки высоты.
5. Хоть техника и будет работать в основном на первой передаче, но у мотоблока обычно две или три скорости, переделывать КПП не нужно.

В данном видео рассмотрим муравей на двигателе от мотоблока:

Внимание! Открывать и закрывать заслонку карбюратора придется вручную. устанавливаем колесо в передней части мотоблока, причем от правильности прикрепления будет зависеть уровень глубины вспашки грунта и легкость управления; изготавливаем насадки из труб и уголков, фиксируем их шпонкой в специальные пазы и, чтобы не происходило перемещения по оси, закрепляем при помощи болтов; определяем уровень захвата примерно 1-1,2 метра, в зависимости от выполняемых работ

устанавливаем колесо в передней части мотоблока, причем от правильности прикрепления будет зависеть уровень глубины вспашки грунта и легкость управления; изготавливаем насадки из труб и уголков, фиксируем их шпонкой в специальные пазы и, чтобы не происходило перемещения по оси, закрепляем при помощи болтов; определяем уровень захвата примерно 1-1,2 метра, в зависимости от выполняемых работ.

Агрегат на базе мотороллера Муравей получится немного громоздким, весом около 90 килограмм, и слегка неповоротливым. Но особая маневренность на огороде и в поле не требуется, так как обычно нет препятствий, которые необходимо часто объезжать. Зато мотор отлично выдержит все нагрузки, даже при долгой и непрерывной работе.

Когда самодельный Муравей с мотором от мотоблока нужно переместить на большое расстояние, то следует при изготовлении техники предусмотреть возможность установки колес, крепящихся болтами насквозь, или же сделать дополнительно подставку для перевозки в кузове грузового автомобиля либо в прицепе.

Также возможно сделать колеса более маленькими и навесить плуг, картофелекопалку или окучиватель.

Сейчас развитие сельскохозяйственной техники достигнуло лучших развития. Тяжело представить современного фермера без культиватора либо мотоблока.

Для удобного и комфортного использования мотоблока, его делают из старенького мотороллера Муравей. На таковой технике будет комфортно передвигаться по обрабатываемому участку, перевозить выкормленный сбор, перегной, сельскохозяйственные инструменты, даже дрова, мусор и все остальное.

Фирменный мотоблок Муравей

Прежде всего нужно отыскать старенькый мотороллер и обусловиться какого размера участки будут обрабатываться. Это влияет на мощность мотора мотоблока. Мотороллер Муравей с движком от мотоблока переделывают под реальный мотоблок по стандартной классической схеме:

1. Рама.
2. Движок.
3. Ходовая часть на базе 2-ух колес.

К тс — мотоблоку присоединяются второстепенные детали,

которые конечно очень понадобиться дальше использовании устройства:

Следуя из выше перечисленного, необходимыми элементами для производства мотоблока числятся рама, движок, колеса, руль, сидение и электрооборудование. к меню

На раме размещаются нашему клиенту остается элементы мотоблока. Конструкция рамы состоит из 2-ух лонжеронов, которые выполнены из металлической трубы дюйм с четвертью. Фронтальные и задние концы лонжеронов загнуты ввысь, задние нужно загнуть навстречу между собой, позже соединить сваркой. На стадии производства управляющего управления используют байк «Иж» и его запчасти.

Самодельный мотоблок с мотором от Муравья

К задним концам лонжеронов сваркой присоединяется управляющая конструкция с байка. Для натяжения цепи первой ступени коробки нужно соединить лонжероны в длину несколькими поперечинами. Площадка под аккумуляторную батарею и другие детали так же служат поперечинами. Картер редуктора, входящий в сборку рамы, кроме собственных функций делает еще функцию стойки меж ходовой частью и силовым агрегатом. Для грузоперевозки прицепом можно подцепить двухосную телегу к одной из задней части картера.

Развитие мотоблока в более сложные самодельные устройства

Самодельный мотоблок может послужить основой для различных более сложных агрегатов, которые можно использовать не только для культивации почвы. На базе самоделок из мотороллера «Муравей» можно изготовить минитрактор, снегоуборщик, буксировщик или иное механизированное устройство. Особенно популярно изготовление трактора из «Муравья». Для этого под двигателем на раму мотоблока крепится стальная штанга из швеллера или балки. Затем изготавливается подрессоренная двухколесная тележка с сиденьем наверху. Рессоры можно снять с того же мотороллера.

Под тележкой с сиденьем приваривается к раме такая же штанга, которая соединяется со штангой мотоблока накладной муфтой с соединениями на болтах. Это позволяет такому трактору из «Муравья» буксировать достаточно серьезные грузы. Металлическая штанга позволит распределить усилие по всей раме трактора. Есть полная возможность и для изготовления прицепа для мотоблока из «Муравья». На раму из стальной балки крепятся 4 колеса на рессорах, а сверху монтируют прямоугольную площадку из досок или листового металла, имеющую откидные борта. С передней стороны вместо откидного борта можно установить сиденье для водителя.

Различных самоделок из «Муравья» можно сделать достаточно много. Это зависит в первую очередь от технической грамотности и навыков в работе с металлом и механизмами. Кроме старого мотороллера в ход могут пойти самые разные детали и механизмы, в ином случае неизбежно отправленные в металлолом.

Главным их преимуществом, помимо достаточно низкой себестоимости, является то, что их можно максимально приспособить под конкретные надобности владельца.

Сельскохозяйственная техника, применяемая на приусадебных участках, полях, огородах и дачах, в нынешнее время представляет собой достаточно технологически развитые устройства. Практически невозможно найти человека, не использовавшего мотоблок или культиватор для облегчения труда, связанного с работой на почвах.

Можно выбрать мотоблок на любой вкус и кошелек или же смастерить самому. Часто мотор от агрегата используют для изготовления полноценного мотороллера, который также незаменим у фермеров, ведь всегда требуется перемещение грузов на большие расстояния. Рассмотрим, как произвести мотороллер Муравей с двигателем от домашнего мотоблока.

Используйте двигатель от мотоблока чтобы дать жизнь новому устройству

3-й способ: при помощи установки дополнительных прокладок (смены прокладки)

Если предыдущие методы перевода мотоблока на 92 бензин кажутся слишком трудоемкими, можно ограничиться более простыми. Первый из них основан на том, что ГБЦ усиливают сразу 3-мя дополнительными прокладками. Средняя из них будет отводить лишнее тепло. Идеально, если под рукой будет силуминовая или другая из легкосплавного материала.

Все они должны быть соизмеримы между собой

При этом важно рассчитать толщину средней прокладки

Для этого пользуются формулой (все в мм):

Вср = 4мм — (Вв + Вн) + 0,7мм (коэффициент усадки), где:

Вв –высота верхней прокладки;

Вн – нижней.

Толкатели клапанов, которые стояли на старом мотоблоке МТЗ-05 или МТЗ-12 могут остаться старые. Замене подлежат только их штанги (нужны короче, чем в конструкции для 80-го бензина).

Второй заключается в обычной замене прокладки между цилиндром и ГБЦ. Штатные заменяют на более стойкие, например, из паранита.

Как видим, после незначительных доработок мотоблок может стабильно функционировать на высокооктановом бензине.

Конструкция самодельного мини-трактора

Данная конструкция была разработана и испробована на практике студентами Харьковского института механизации и электрификации сельского хозяйства.

Сделать самому такой мини-трактор можно из утиля: различных узлов и деталей от старых серийных машин, выпускаемых отечественной промышленностью.

Агрегат может быть оснащен большим набором сменных прицепных и навесных орудий. Благодаря этому мотоблок можно считать универсальным помощником в приусадебном хозяйстве. Его можно использовать для вспашки и боронования, культивации и окучивания, а также для других операций, связанных с обработкой почвы и уходом за растениями.

Этот трактор можно также применять в сцепке с одноосной тележкой, чтобы перевозить различные хозяйственные грузы, мусор с участка, грунт, песок. Для этого производится небольшая модификация трактора, и водитель размещается на подрессоренном сиденье спереди тележки.

Главные детали самодельного мини-трактора — двигатель ВП-150М, трансмиссия, система отбора мощности, ходовая часть, система управления и прицепное устройство. Все они компонуются на прямоугольной раме из швеллера. Наиболее подходящим для мотоблока этого аппарата можно считать двигатель ВП-150М от мотороллера «Электрон» или его аналог, обладающий мощностью в 7,5 л. с. (5,5 кВт), одноцилиндровый, двухтактный и карбюраторный. Он имеет компактную встроенную коробку передач и муфту сцепления, а также снабжен электронным зажиганием. Также ценно и то, что данный мотор оснащен центробежным вентилятором, ведь прочие двигатели приходится охлаждать различными «кустарными» принудительными способами.

Можно, конечно, использовать и другие двигатели. Но для сравнения достаточно привести основные данные по двигателю ВП-150М. Здесь передача крутящего момента к коробке передач осуществляется косозубой парой шестерен с передаточным числом 3,045.

Коробка передач — трехступенчатая — с шестернями постоянного зацепления. Передаточные числа по ступеням следующие: для первой передачи — 4,883, для второй — 2,888, для третьей — 1,800. Двигатель и коробка передач сделаны в одном моноблоке. Особых требований по эксплуатации и техническому обслуживанию двигателя в комплекте с муфтой сцепления и коробкой передач нет, в данном случае они регламентируются только рекомендациями завода-изготовителя.

Трансмиссия мотоблока механическая, шестеренчато-цепная, состоящая из серийного дифференциала с реверсом (от грузового мотороллера «Муравей»), промежуточного вала, двух конечных передач и механизма блокировки колес. Промежуточный вал в этом механизме одновременно служит для отбора мощности и для навесных орудий. Поэтому крутящий момент передается от двигателя на промежуточный вал с помощью цепи с шагом 12,75, ас него далее — на дифференциал с помощью цепи с шагом 15,875 мм. И далее, снова по цепям конечных передач с шагом 15,875 мм, — к ведущим колесам. Звездочка Z1 относится к двигателю, Z4 составляет комплект вместе с дифференциалом, a Z2 и Z3 — от мотоцикла «Восход».

Промежуточный вал сделан из стали 40, он установлен в двух шарикоподшипниках № 180205. Для них можно использовать стандартные фланцевые корпуса (например, от списанных сельхозмашин); крепление к боковым щекам кожуха трансмиссии.

Диаметры посадочных мест вала следует выбирать по размерам ступиц звездочек. Длина зависит от ширины кожуха трансмиссии плюс небольшой запас (для установки с правой стороны двухручьевого приводного шкива диаметром 100-120 мм).

Как видно на фото, этот самодельный мини-трактор представляет собой двухколесную машину, управляемую идущим за ней человеком.

Как Поставить Двигатель От Мотоблока На Муравей

Фирменный и самодельный мотоблок «Ant»

Сегодня Motoblock «Ant» может быть довольно серьезным сборочным сборочным заводом марки. С его помощью вы можете выполнять различные сельскохозяйственные работы на участке, избегая длительного и изнурительного ручного труда. В то же время его вес составляет менее 100 кг, что позволяет транспортировать устройство в багажнике автомобиля. Его размеры довольно компактны, не требуют особых условий хранения, их легко разместить как в подсобном помещении, так и в жилом доме высотного здания города. Однако, поскольку цена для него начинается с 25 тысяч рублей, есть очевидный смысл сделать такой мотоблок собственными руками со старого скутера. Особенно популярны самодельные мотоблоки с двигателем и коробкой передач от мотороллера «Муравей», который по своим характеристикам близок к аналогичным частям монтажного комплекта.

Самодельная пилорама с двигателем от мотоблока

Домашняя пилорама незаменима при строительстве. Сделать такое изобретение можно с помощью двигателя от мотоблока. Мотор должен иметь довольно большую мощность – от 13 л.с. Самостоятельно можно изготовить пилораму с ленточной пилой. Удобство такой конструкции в ее небольших размерах и мобильности, она легко собирается и разбирается.

Основой служит рама и 2 направляющие трубы, на которые устанавливается каретка. На нее крепятся рабочие колеса, одно из которых ведущее (на него устанавливается ременная передача). Двигатель также устанавливается на каретку. В самом конце производится натягивание ленточной пилы с помощью натяжителя.

Конструкция получается малогабаритной, но достаточно мощной. Толщина спила регулируется вручную. Главное преимущество самодельной пилорамы – ее цена.

2 Муравей-1 — характеристики и особенности

Мотоблок Муравей-1 (Первый) предназначен для культивирования песчаной и глиняной почвы и подготовки ее к посадке овощей.

Так же при помощи Муравья можно обрабатывать сухую рыхлую землю.

• модель двигателя — BS170F/P;
• мощность двигателя — л.с. 7;
• количество скоростей — 1 назад и 2 вперед;
• объем топливного бака/картера — 3.6 л/0.6 л;
• трансмиссия — ремень-цепь;
• глубина вспашки — 100-300 мм;
• ширина вспашки — 750 мм;
• комплектность от 4 до 6 фрез;
• запуск — ручной;
• размер колес — два колеса 4.00-8″;
• вес до 90 кг.

2.2 Особенности

Мотоблок Муравей-1 — один из самых популярных мотоблоков, укомплектованный четырехтактным мощным бензиновым двигателем. Изменение оборотов происходит плавно без рывков при помощи рычага регулировки оборотов, который расположен под большим пальцем правой руки.

При вспашке или культивации исключено затаптывание обработанной почвы благодаря повороту рукоятки в горизонтальную плоскость. Резина колес имеет широкий протектор, что обеспечивает лучшее зацепление с грунтом. Работа оператора обеспечивается безопасностью благодаря двум защитным крыльям.

Муравей-2 имеет такие же характеристики и особенности, как и мотоблок Муравей-1. Если вы располагаете достаточным количеством средств, то можно приобрести уже готовый мотоблок в специализированном магазине. Но при ограниченном бюджете можно своими руками собрать мотоблок из старого металлолома и запчастей.

К сожалению, приходится констатировать, что готовые культиваторы и мотоблоки, которые представлены в наших магазинах, рассчитаны на не особо большую производительность – на дачные 6 соток.

Есть промышленные поприличней, но цены на них кусаются. А что же делать тем, у кого этих соток почти 20? Идея смастерить самому такой мотоблок пришла внезапно, причем не мне, а соседу – художнику. Он придумал, а уже я доработал.

Как сделать мотоблок своими руками

Работа началась с «Муравья», вернее двигателя от мотороллера марки Т-200. Для начала перебираем. Затем делаем раму – свариваем железный лист толщиной 4 мм с трубами диаметром 4 см. Рама крепится жестко тремя опорами к двигателю.

Следующим этапом сборки явилась установка карбюратора, магнето, воздушного фильтра, глушителя. Для того, чтобы защитить двигатель от перегрева, пришлось придумать сверху крышку для принудительного охлаждения.

Цепную передачу сделали приводом от двигателя к валам с фланцами (они подошли от обычного комбайна). Важным моментом является что, частота вращения валов может быть отличной при правильном подборе шестеренок, но все равно надо аккуратно рассчитывать размер нижнего картера на раме. Если увлечься одной частотой, рама просто пойдет поверху и не достанет земли. Передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1

Внутри все должно смазываться маслом – для этого сделаны люки слива и залива.

В качестве руля – обычная металлическая труба (для регулировки высоты можно телескопическую трубу взять от старого пылесоса). Работает агрегат на первой передаче, хотя КПП предусмотрено аж три. Заслонкой карбюратора управляют вручную. Впереди у мотоблока колесо, от его установки зависит насколько глубоко нужно вспахать грунт, да и не особо тяжело управлять. Вес у конструкции получился приличный – чуть меньше 90 кг.

Насадки сделал из уголка и труб, на валу они фиксируюся шпонкой в паз, что бы не было осевого перемещения зажимаем болтом. Захват по ширине -1м. 20см.

По результатам испытания выяснилось — двигатель достойно выдерживает проход по целине, можно вспахать поле на штык лопаты, пройдя по полю 2-3 раза, на ранее обработаном грунте повторного прохода не требуется. Из-за тяжелого веса не особо поворотлив, но в огороде, где нет кустов, отлично работает. Когда самодельный мотоблок необходимо переместить, вставляю колеса, которые крепятся сквозными болтами.

Для этого же агрегата замыслил сделать специальную кузовную подставку для перевозки в кузове, так же в планах уменьшить размер колес и изготовить плуги, окучиватель и картофелекопалку.

Авто самоделки своими руками, вездеходы, трактора и мотоблоки

Умелец построил самодельный минитрактор из запчастей от мотороллера «Муравей». Конструкция трактора показана на этих фото:

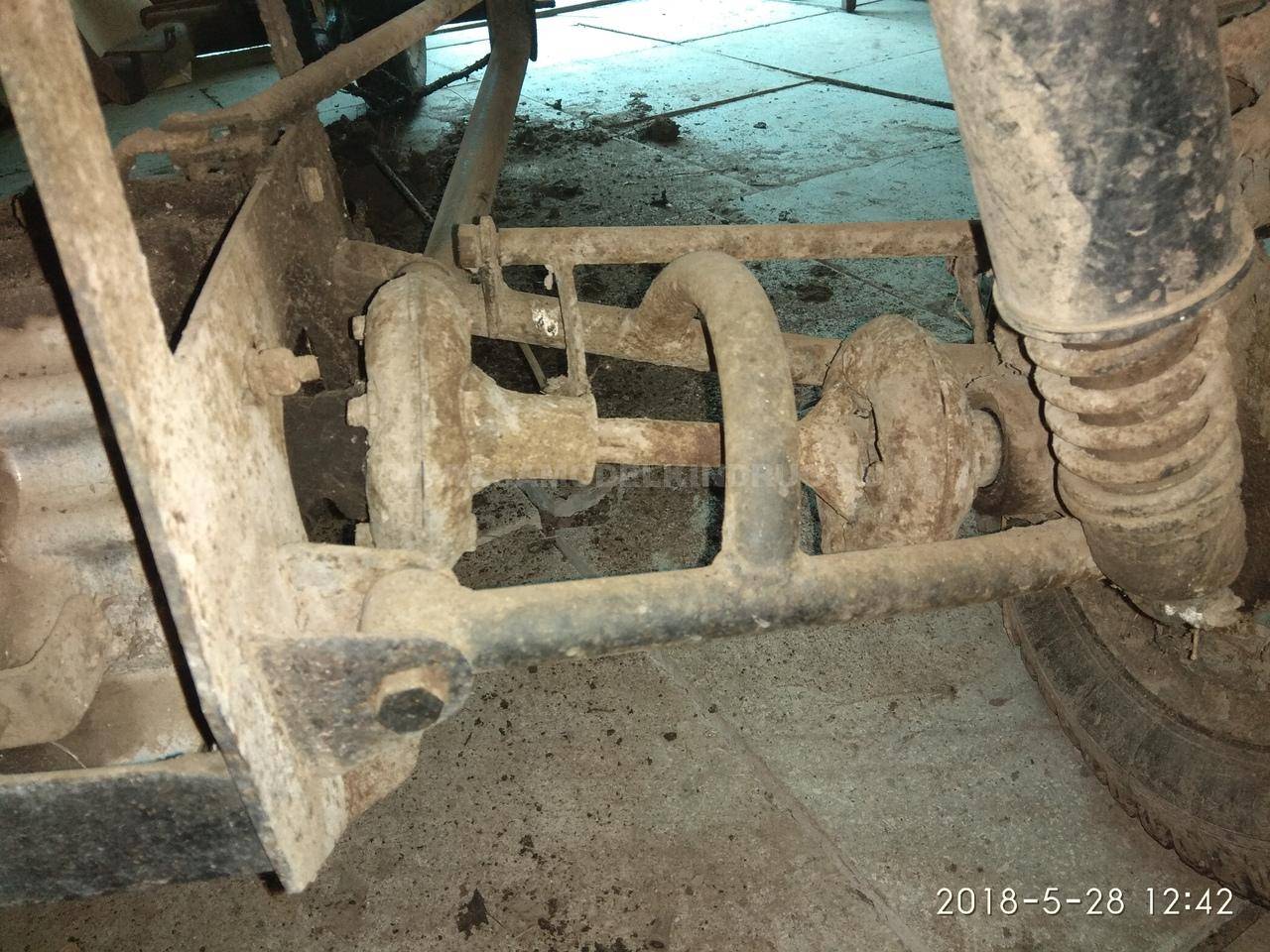

Минитрактор оборудован редуктором от грузового мотороллера, привод на задние колёса осуществляется цепной передачей.

На мини трактор установлен бензиновый, одноцилиндровый, двухтактный двигатель от мотороллера «Муравей», его мощность составляет 11 л.с.
