Принцип работы
Главный узел системы – насос. Принцип его работы следующий. При увеличении оборотов двигателя, шестеренка, установленная на главном валу, через червячную передачу приводит в движение вал насоса. В свою очередь, вращение вала создает определенное давление в масляной магистрали, что заставляет масло двигаться по ней в сторону шины.
Популярная среди садоводов бензопила Partner 350 успешно сочетает в себе выносливость, возможность справляться с самыми сложными бытовыми задачами и экономичность. Эта модель хорошо переносит эксплуатацию в сложных погодных условиях, что дает возможность использовать ее, как летом, так и зимой, без риска непредвиденной поломки основных рабочих узлов
Устройство бензопилы Партнер 350
Модель компании Partner в 350-ой комплектации выделяется отличным подбором комплектующих и высоким качеством сборки. Основа садового инструмента – 2-тактный 1-цилиндровый ДВС, работающий на смеси из бензина АИ-92 и моторного масла. Поршневая группа мотора – кованая и покрыта хромированным сплавом для продления рабочего ресурса ДВС. В устройство заводского двигателя входит фирменный фильтр CCS, отличающийся способностью улавливать самые мелкие посторонние частицы, не допуская их в топливо.
Бензопила Partner 350 отличается от аналогов упрощенным запуском, которого удалось достичь благодаря доработанному стартеру с самоочищающимся барабаном, профессиональному топливному насосу и долговечному электронному зажиганию. Для предварительной подкачки используемого горючего в цилиндр модель оснащена праймером.
За безопасность оператора по время эксплуатации работающей бензопилы компания Partner оборудовала садовый инструмент качественным инерционным тормозом, мгновенно срабатывающем при попадании пильной гарнитуры на гвоздь или любой другой посторонний предмет.
Рабочие органы пилы Partner – металлическая шина и цепь. Их натяжение выполняется при помощи двух ключей, без необходимости снятия защитной крышки пластикового корпуса.
Одно из главных преимуществ бензопилы Partner 350 заключается в удачном расположении необходимых для работы органов управления. Рычаг газа, комбинированный переключатель и тросик заводского стартера расположены в задней части инструмента, что значительно упрощает его эксплуатацию в условиях ограниченного пространства.
Плюсы и минусы бензопилы Partner 350
Как и любой механизм бензопила имеет свои плюсы и минусы. Основными положительными будут следующие:
- Изделие является продуктом известного производителя. Это говорит о качестве пилы и развитой сети сервиса.
- Двигатель оснащен праймером, что облегчает его запуск, особенно в холодное время года.
- Поршень и цилиндр двигателя имеют дополнительную обработку хромом, что улучшает их характеристики и способствует продлению моторесурса в целом.
- Не большой вес 350 Партнера и относительно короткая шина существенно облегчают управление пилой.
Недостатки конечно же имеются, но на общем фоне выглядят незначительными. Несколько затрудненный доступ к воздухофильтру и отсутствие визуально наблюдения за уровнем смазки погоды не делают. Те, кто установили удлиненную шину, отмечают низкую мощность двигателя. Это естественно. Так и должно быть. Допущенное тройное нарушение – несанкционированное изготовителем изменение параметров конструкции, дополнительная нагрузка на двигатель и прямое нарушение требований инструкции по эксплуатации конечно же не улучшат работу агрегата.
Бензопила Партнер 350 – неисправности и их устранение
Большинство владельцев этой модели Партнер сталкиваются с проблемами, которые можно считать типичными для этой комплектации инструмента. Чтобы суметь их устранить, следует разобраться в причинах поломок и изучить наиболее эффективные методы их ремонта.
Бензопила Партнер 350 заводиться и глохнет – как решить проблему?
Чаще всего причиной этой поломки становиться засоренный воздушный фильтр. Из-за пыли, мусора и насекомых он не способен пропускать то количество воздуха, которое необходимо для нормальной работы бензопилы Партнер 350. В этом случае потребуется снять фильтр и промыть его чистым бензином. Если это не помогло, значит, фильтрующий элемент следует заменить полностью.
Еще одна распространенная причина – это неисправность свечи зажигания. Для проверки потребуется выкрутить деталь и осмотреть ее. Если на свече есть небольшие светлые пятна, значит, деталь исправна. Однако если керамические стенки свечи покрыты толстым слоем нагара и масла, то ее нужно очистить. Для этого потребуется нагреть свечу зажигалкой, и аккуратно соскрести нагар. Если это не помогло, то свечу потребуется заменить.
Что делать, если бензопила Партнер 350 не заводиться?
В этом случае нужно тщательно проверить систему зажигания инструмента. Чаще всего пила не заводиться, если нарушен зазор между магнето и катушкой зажигания. В этом случае потребуется разобрать пилу и настроить расстояние между этими деталями. Если под руками нет пробника, то вместо него можно использовать карманный календарь или бумажную визитку.
Также бензопила Партнер 350 может не заводиться из-за засорения топливного фильтра. Если в нем скопилось много мусора, то он не будет пропускать нужное мотору количество горючего. В этом случае фильтр потребуется заменить.
Не смазывается цепь на бензопиле Партнер 350 – ремонт неисправности
Основная причина этой неисправности заключается в потере герметичности или обрыве шланга, по которому циркулирует масло для цепи бензопилы. В этом случае нужно снять верхний и боковой щитки корпуса бензопилы, а также осмотреть их на наличие пятен. Чтобы решить проблему нужно заменить изношенный шланг. При установке в месте его крепления к насосу потребуется нанести герметик.
Если причина поломки кроется не в шланге, значит, нужно осмотреть масляный насос. Он может быть засорен или сломан. Если промыть деталь не получается, то ее лучше всего заменить на новую.
Заливает свечу на бензопиле Партнер 350 – устранение поломки
Нередко свечу на бензопиле начинает заливать из-за длительного использования неправильно приготовленной топливной смеси. Если в бензине размешивать большое количество масла, то это станет причиной неисправности топливного насоса. Из него масло будет вытекать внутрь корпуса, в том числе, и на свечу бензопилы.
Еще одна распространенная проблема – это поломка топливного насоса. Чтобы проверить его работу, следует снять корпус инструмента, и завести двигатель. далее нужно несколько раз нажать на курок газа. Если при этом масло будет вытекать из насоса, значит, он неисправен.
Как правило, топливные насосы бензопил не поддаются ремонту. Лучше всего полностью заменить его. Чтобы продлить сроки эксплуатации нового насоса, в дальнейшем для заправки бензопилы Партнер 350 нужно использовать только качественное горючее и моторное масло.
Бензопила Партнер 350 – неисправности и их устранение
Большинство владельцев этой модели Партнер сталкиваются с проблемами, которые можно считать типичными для этой комплектации инструмента. Чтобы суметь их устранить, следует разобраться в причинах поломок и изучить наиболее эффективные методы их ремонта.
Бензопила Партнер 350 заводиться и глохнет – как решить проблему?
Чаще всего причиной этой поломки становиться засоренный воздушный фильтр. Из-за пыли, мусора и насекомых он не способен пропускать то количество воздуха, которое необходимо для нормальной работы бензопилы Партнер 350. В этом случае потребуется снять фильтр и промыть его чистым бензином. Если это не помогло, значит, фильтрующий элемент следует заменить полностью.
Еще одна распространенная причина – это неисправность свечи зажигания. Для проверки потребуется выкрутить деталь и осмотреть ее. Если на свече есть небольшие светлые пятна, значит, деталь исправна. Однако если керамические стенки свечи покрыты толстым слоем нагара и масла, то ее нужно очистить. Для этого потребуется нагреть свечу зажигалкой, и аккуратно соскрести нагар. Если это не помогло, то свечу потребуется заменить.
Что делать, если бензопила Партнер 350 не заводиться?
В этом случае нужно тщательно проверить систему зажигания инструмента. Чаще всего пила не заводиться, если нарушен зазор между магнето и катушкой зажигания. В этом случае потребуется разобрать пилу и настроить расстояние между этими деталями. Если под руками нет пробника, то вместо него можно использовать карманный календарь или бумажную визитку.
Также бензопила Партнер 350 может не заводиться из-за засорения топливного фильтра. Если в нем скопилось много мусора, то он не будет пропускать нужное мотору количество горючего. В этом случае фильтр потребуется заменить.
Не смазывается цепь на бензопиле Партнер 350 – ремонт неисправности
Основная причина этой неисправности заключается в потере герметичности или обрыве шланга, по которому циркулирует масло для цепи бензопилы. В этом случае нужно снять верхний и боковой щитки корпуса бензопилы, а также осмотреть их на наличие пятен. Чтобы решить проблему нужно заменить изношенный шланг. При установке в месте его крепления к насосу потребуется нанести герметик.
Если причина поломки кроется не в шланге, значит, нужно осмотреть масляный насос. Он может быть засорен или сломан. Если промыть деталь не получается, то ее лучше всего заменить на новую.
Заливает свечу на бензопиле Партнер 350 – устранение поломки
Нередко свечу на бензопиле начинает заливать из-за длительного использования неправильно приготовленной топливной смеси. Если в бензине размешивать большое количество масла, то это станет причиной неисправности топливного насоса. Из него масло будет вытекать внутрь корпуса, в том числе, и на свечу бензопилы.
Еще одна распространенная проблема – это поломка топливного насоса. Чтобы проверить его работу, следует снять корпус инструмента, и завести двигатель. далее нужно несколько раз нажать на курок газа. Если при этом масло будет вытекать из насоса, значит, он неисправен.
Как правило, топливные насосы бензопил не поддаются ремонту. Лучше всего полностью заменить его. Чтобы продлить сроки эксплуатации нового насоса, в дальнейшем для заправки бензопилы Партнер 350 нужно использовать только качественное горючее и моторное масло.
Технические характеристики бензопилы Partner 350 S
| Технические характеристики бензопилы Partner 350 S | |
| Рабочий объем цилиндра, куб. см | 40 см³ |
| Мощность | 1,52 кВт |
| Максимальная рекомендуемая частота вращения двигателя | 13000 об./мин |
| Объём топливного бака | 0,25 л |
| Объем масляного бака | 0,15 л |
| Режущее оборудование | |
| Натяжение цепи | Образец |
| Длина шины | 40 см / 16 « |
| Шаг цепи | 3/8 дюйма |
| Длина шины | 0,05 « |
| Масса (без режущего оборудования), кг | 4,7 кг |
Источники
- https://MachinSpec.com/lesozagotovitelnaya/benzopila/partner-350.html
- http://stroi-specialist.ru/instrument/mexanicheskij-instrument/benzopila-partner-350-s.html
- https://red-pskov.ru/instruktsiya-po-ekspluatatsii-benzopily-partner-350/
- https://FermerInform.ru/benzopily-partner-350-obzor/
- https://pro-traktor.ru/benzopily/partner-350.html
- https://glav-dacha.ru/benzopila-partnyor-350/
- https://crast.ru/instrumenty/pila-partner-350-instrukcija
- https://instanko.ru/elektroinstrument/partner-350-harakteristiki.html
- https://tehnika4sad.ru/benzopily/partner-350.html
- https://titan-spec.ru/instrumenty-i-stanki/partner-350-benzopila.html
Ценовой диапазон и гарантия ремонта в мастерских
Если у вас есть бензопила, то всегда стоит иметь при себе запасные детали, чтобы на месте суметь осуществить ремонт при необходимости. Дилетантам ни в коем случае не стоит пытаться отремонтировать бензопилу самому. Неправильный ремонт может привести к более сложной поломке. Для ремонта существует множество сервисов – попытайтесь обратиться туда. Ремонт выполняется за определенные сроки. В хороших фирмах мелкий ремонт осуществляется всего лишь за два-три дня, а если же поломка серьезная, то придется подождать около недели
При выборе такого сервиса всегда обращайте внимание на гарантию. Она должна быть как и на сами запчасти, так и на работу!
Цена за ремонт варьируется собственно в зависимости от сложности ремонта. В некоторых местах вам могут предложить ремонт по довольно дешёвым ценам. Низкие расценки не означают плохое качество иногда. И вам может попасться “контора”, которая предложит произвести ремонт вашего бензопотребляющего оборудования всего за четыреста рублей (или в районе этого).
Не стоит мгновенно пугаться. Поизучайте отзывы и, возможно, вы натолкнулись на действительно хорошую мастерскую, где получите качественный ремонт по довольно весьма привлекательным и красивым ценам. Хороших дел в созидании вам с какими-то вашими задачами с использованием бензопил и берегите себя при работе с инструментом. Соблюдайте технику безопасности и всё будет хорошо.
Одной из важных систем бензопилы, работа без которой невозможна, является система принудительной смазки цепи бензопилы. Ни для кого не секрет, что в момент работы пилы происходит трение цепи о шину бензопилы, что вызывает её нагрев и преждевременный износ. Для смягчения трения, цепной механизм необходимо постоянно смазывать.
Масло для бензопилы Партнер 350
Чтобы продлить сроки эксплуатации модели Партнер 350, следует внимательно отнестись к выбору горючего и масла. Для заправки инструмента нужно использовать бензин с октановым числом не ниже 90. Лучше всего для бензопилы подойдет бензин АИ-92.
Для смешивания с топливом потребуется приобрести специальное масло для двухтактных двигателей. Оно обладает всеми нужными присадками и веществами, которые продлевают сроки эксплуатации двигателя. Лучше всего использовать фирменные масла марок Stihl или Husqvarna.
Топливная смесь для модели Партнер 350 готовиться в пропорции 50:1, то есть, в 1 литре бензина следует разбавлять 20 мл масла.
Бензопила Партнер 350 – характеристики модели
Пила Партнер 350 отличается хорошими заводскими параметрами.
Технические характеристики этой популярной модели включают:
- мощность – 1,7 л. с.;
- максимальная скорость вращения вала – 130000 об/мин;
- объем резервуара для заливки горючего – 400 мл;
- объем резервуара для заливки масла – 200 мл;
- рекомендуемая длина используемой шины – 35–40 см;
- шаг цепи – 3/8 «;
- масса с пильной гарнитурой – 4,8 кг.
Благодаря малому весу и небольшим габаритам модель Партнер 350 может использоваться на большой высоте без дополнительной страховки для оператора. Это дает возможность эксплуатировать бензопилу на валке леса с целью очистки стволов деревьев от сухих веток.
Бензопила Партнер 350 – неисправности и их устранение
Большинство владельцев этой модели Партнер сталкиваются с проблемами, которые можно считать типичными для этой комплектации инструмента. Чтобы суметь их устранить, следует разобраться в причинах поломок и изучить наиболее эффективные методы их ремонта.
Бензопила Партнер 350 заводиться и глохнет – как решить проблему?
Чаще всего причиной этой поломки становиться засоренный воздушный фильтр. Из-за пыли, мусора и насекомых он не способен пропускать то количество воздуха, которое необходимо для нормальной работы бензопилы Партнер 350. В этом случае потребуется снять фильтр и промыть его чистым бензином. Если это не помогло, значит, фильтрующий элемент следует заменить полностью.
Еще одна распространенная причина – это неисправность свечи зажигания. Для проверки потребуется выкрутить деталь и осмотреть ее. Если на свече есть небольшие светлые пятна, значит, деталь исправна. Однако если керамические стенки свечи покрыты толстым слоем нагара и масла, то ее нужно очистить. Для этого потребуется нагреть свечу зажигалкой, и аккуратно соскрести нагар. Если это не помогло, то свечу потребуется заменить.
Что делать, если бензопила Партнер 350 не заводиться?
В этом случае нужно тщательно проверить систему зажигания инструмента. Чаще всего пила не заводиться, если нарушен зазор между магнето и катушкой зажигания. В этом случае потребуется разобрать пилу и настроить расстояние между этими деталями. Если под руками нет пробника, то вместо него можно использовать карманный календарь или бумажную визитку.
Также бензопила Партнер 350 может не заводиться из-за засорения топливного фильтра. Если в нем скопилось много мусора, то он не будет пропускать нужное мотору количество горючего. В этом случае фильтр потребуется заменить.
Не смазывается цепь на бензопиле Партнер 350 – ремонт неисправности
Основная причина этой неисправности заключается в потере герметичности или обрыве шланга, по которому циркулирует масло для цепи бензопилы. В этом случае нужно снять верхний и боковой щитки корпуса бензопилы, а также осмотреть их на наличие пятен. Чтобы решить проблему нужно заменить изношенный шланг. При установке в месте его крепления к насосу потребуется нанести герметик.
Если причина поломки кроется не в шланге, значит, нужно осмотреть масляный насос. Он может быть засорен или сломан. Если промыть деталь не получается, то ее лучше всего заменить на новую.
Заливает свечу на бензопиле Партнер 350 – устранение поломки
Нередко свечу на бензопиле начинает заливать из-за длительного использования неправильно приготовленной топливной смеси. Если в бензине размешивать большое количество масла, то это станет причиной неисправности топливного насоса. Из него масло будет вытекать внутрь корпуса, в том числе, и на свечу бензопилы.
Еще одна распространенная проблема – это поломка топливного насоса. Чтобы проверить его работу, следует снять корпус инструмента, и завести двигатель. далее нужно несколько раз нажать на курок газа. Если при этом масло будет вытекать из насоса, значит, он неисправен.
Как правило, топливные насосы бензопил не поддаются ремонту. Лучше всего полностью заменить его. Чтобы продлить сроки эксплуатации нового насоса, в дальнейшем для заправки бензопилы Партнер 350 нужно использовать только качественное горючее и моторное масло.

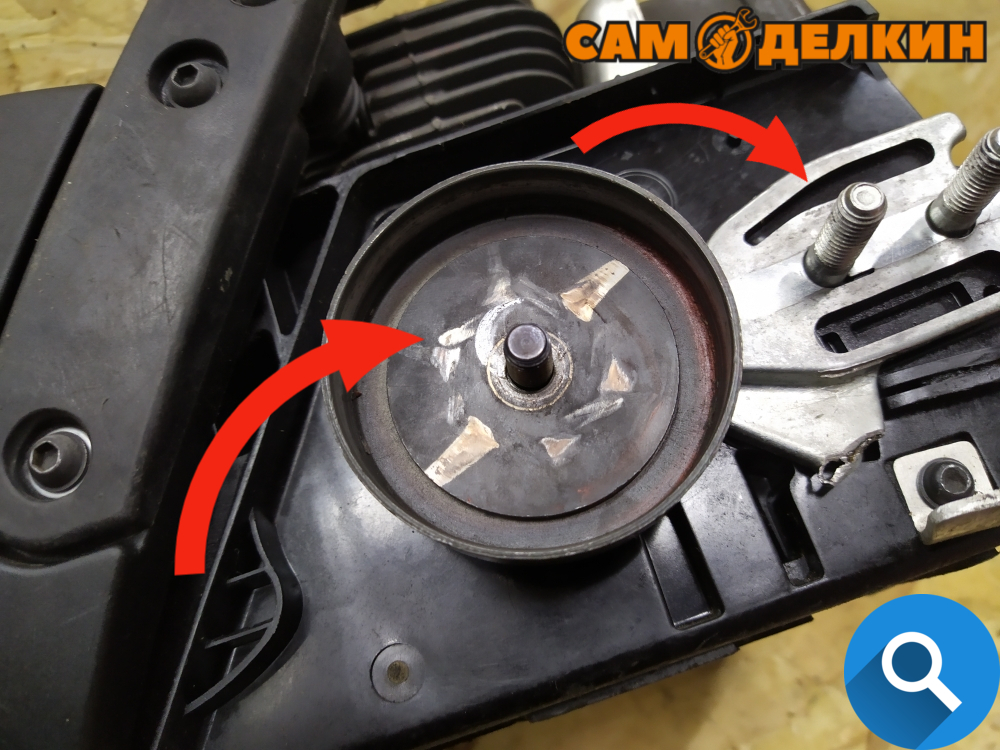

Ремонт масляного насоса и замена ведущей звездочки
Ремонт масляного насоса на бензопиле Партнер 350 необходим в том случае, если подача масла полностью или частично прекратилась. Механизм маслонасоса включает в себя сам насос и шестерню с червячной передачей, которая приводится в движение звездочкой, сопряженной со сцеплением.
Самая распространенная неисправность масляного насоса, это отсутствие резьбы и шлицов на шестерне или шлицов на червячной передаче. Исправить ситуацию можно заменой деталей на новые.
Для снятия маслонасоса на Партнер 350 необходимо снять боковую крышку и шину бензопилы, после чего застопорить поршень и при помощи спецключа или самодельного ключа из головки на 24 раскрутить сцепление.
Для замены ведущей звездочки Партнер 350 нужно просто раскрутить сцепление, снять старую деталь и установить новую. Звездочка устанавливается на вал через игольчатый подшипник. При замене звездочки его необходимо проверить на наличие дефектов и смазать. Для смазки можно использовать обычный Литол или любую другую выдерживающую высокие обороты.
Процесс замены ведущей звездочки показан на видео, посмотрев которое вы без особого труда сможете повторить увиденное на своей бензопиле.
Признаки неисправности системы смазки
Правильный выбор расходного смазочного материала и безупречная работа системы, способствуют полноценной смазке, эффективному охлаждению пильного оборудования и полной выработке его ресурса.
Внешних признаков того, что не смазывается цепь на бензопиле несколько. Прежде всего, это:
- постоянный уровень масла в резервуаре;
- увеличение нагрузки на двигатель;
- ускоренный износ режущих кромок пильных звеньев;
- характерный запах перегретой древесины.
В самом простом варианте, причиной масляного голодания может быть засорение опилками маслопроводных каналов. Этот недостаток характерен для бюджетных гарнитур, не имеющих удобного доступа к проблемным местам.
Бензопила Партнер 350 – неисправности и их устранение
Поломки садового инструмента Partner могут возникнуть по разным причинам, самые распространенные из которых – неправильная эксплуатация и механический удар. Чтобы устранить неисправность, потребуется заранее определить ее точную причину. После этого можно начать самостоятельный ремонт инструмента.
Бензопила Партнер 350 заводиться и глохнет
Причин этой неисправности может быть сразу несколько. Чаще всего двигатель инструмента заводиться и сразу же глохнет из-за засора заводского сапуна, в результате чего топливо на поступает в цилиндр двигателя в достаточном для работы количестве. Чтобы устранить поломку, потребуется снять и очистить сапун. Если он поврежден, значит, его потребуется заменить.
Еще одна причина заключается в недостающем контакте свечи с колпачком электрической проводки. Это может случиться из-за механического удара или образования на свече нагара от моторного масла. Чтобы отремонтировать бензопилу Partner 350, свечу потребуется снять и очистить. В некоторых случаях может помочь полная замена свечи.
Третья причина неисправности заключается в сильном засоре штатного глушителя цепной пилы. Со временем на его стенках образуется нагар, который препятствует отходу выхлопа из двигателя. В результате газы накапливаются внутри мотора и мешают его исправной работе. Чтобы устранить поломку, необходимо снять глушитель очистить его сжатым воздухом. Также потребуется разобрать мотор и продуть его цилиндр.
Бензопила Партнер 350 не заводиться – как устранить неисправность?
При обнаружении этой поломки первое, что нужно осмотреть – это состояние воздушного фильтра. Если на нем скопилось большое количество пыли, то фильтр потребуется промыть, используя для этого чистый бензин.
Еще одна распространенная причина неисправности заключается в проблемах с системой зажигания. Чтобы отремонтировать цепную пилу, нужно снять ее левую защитную крышку и установить правильный зазор между маховиком и катушкой зажигания.
В некоторых случаях решить проблему поможет замена топливной смеси. Для этого использованное горючее потребуется слить и залить в бак новую смесь из чистого бензина и моторного масла.
Что делать, если не смазывается цепь на бензопиле Партнер 350?
Если цепь для бензопилы Партнер 350 перестала смазываться маслом, то это может привести к перегреву шины и разрыву пильной гарнитуры. Игнорирование этой проблемы также чревато повышенной нагрузкой на двигатель, что может привести к его поломке.
Первое, что нужно осмотреть при отсутствии смазки на цепь – это масляный насос. Со временем зубья на его приводе стираются, что также может произойти из-за засорения насоса. Восстановить элемент, как правило, невозможно, поэтому его лучше всего заменить.
Нередко смазка не попадает на цепь бензопилы Partner 350 из-за засорения масляных трубок. В этом случае шланги потребуется заменить, обработав места их стыков со штуцерами герметиком.
Заливает свечу на бензопиле Партнер 350
С этой распространенной проблемой сталкиваются те владельцы бензопил, которые добавляют в топливную смесь слишком большое количество моторного масла. В цилиндре оно не успевает сгорать, поэтому часть смазки оседает на свече и других важных элементах садового инструмента.
Чтобы устранить поломку, нужно снять заводскую свечу, очистить ее от нагара и просушить. После этого нужно продуть цилиндр заводского двигателя бензопилы, несколько раз резко потянув на себя трос стартера.
Далее нужно осмотреть состояние карбюратор и топливный шлангов. Нередко масло попадает на свечу из-за потери герметичности системы. Это происходит в результате обрыва одной из трубок или поломки масляного насоса. Чтобы отремонтировать бензопилу Partner 350, потребуется заменить все неисправные запчасти топливной системы. После этого нужно установить свечу на место, завести мотор инструмента и проверить его работу на холостых, низких и высоких оборотах.
Одной из самых популярных в России бытовых бензопил является 350-я модель пилы фирмы Партнер. Это можно объяснить целым рядом преимуществ данной модели.
Самые главные качества таких пил, которые характеризуют их с положительной стороны:
- компактность и небольшой вес при достаточной мощности;
- относительно демократичная цена;
- долговечность;
- великолепная ремонтная база.
