Теория и принципы работы топливной системы, конструкция карбюратора
Принцип работы карбюратора
В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.
Рисунок 1. Схема принципа работы карбюратора бензопилы
Схема принципа работы карбюратора бензопилы
Рисунок 2. Карбюратор бензопилы Хускварна 137
Карбюратор бензопилы Хускварна 137
Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Составляющие части любого карбюратора это:
- алюминиевый корпус (цельный, литой);
- жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
- поплавковая камера;
- диффузор;
- распылитель.
На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:
- когда запускается двигатель, открывается воздушная заслонка;
- из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
- далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
- последний этап — попадание смеси в камеру сгорания двигателя.
Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.
Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:
Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.
Пошаговая последовательность процесса регулировки
Прежде чем приступить к регулировке, запомните:
- регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
- затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
- перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
- для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.
Регулировка карбюратора пошагово:
- винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
- такие же действия проделайте с винтом Н;
- бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
- если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
- ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
- жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
- не отрегулировано зажигание.
Основные особенности настройки бензопилы партнер
Пила партнер 350 при регулировке карбюратора выполненной грамотно, способна функционировать исправно и надежно. На базовом этапе регулировки необходимо завернуть регулировочные винты до максимума. Данные винты имеют специальное обозначение — «L» и «H». Они заворачиваются медленно до необходимого упора. Выполняется операция по часовой стрелке. Затем, винты потребуется отвернуть в обратном порядке в полтора раза.
Далее, регулировка карбюратора оборудования партнер 350 своими руками подразумевает выполнение следующего перечня действий:
На протяжении 10 минут необходимо выполнить прогревание заводского мотора husqvarna для ремонта. Данный вид работы производится на средних оборотах.
Производится вращение винтов «S», «LA», «T». Можно воспользоваться схемой. Это необходимо делать против часовой стрелки, на холостом ходу. Операция продолжается до тех пор, пока мотор не перейдет в устойчивый режим функционирования
Обратите внимание, что при выполнении такой регулировки карбюратора на бензопиле партнер цепь должна находится в неподвижном положении. Если при функционировании на холостом ходу вы заметили, что двигатель глохнет, необходимо выполнить поворот винта по часовой стрелки
При замечании подвижности цепи выкручиваем винт против часовой стрелки.
По итогам проведенной деятельности необходимо произвести диагностику работоспособности заводского двигателя 340s. Это необходимо сделать на максимальной скорости и во время ускорения. Если в результате плавного нажатия на акселератор вы обнаружили, что количество оборотов увеличилось до нужного значения за незначительный отрезок времени, то двигатель устройства функционирует исправно. Количество максимальных оборотов на холостом ходу проверяется с помощью винта «H». Его потребуется вращать по часовой стрелке и против. Если максимальная частота оборотов превышает 11500 – 15000 об/мин, то это символизирует о том, что агрегат функционирует «на полную мощность и могут возникнуть трудности в системе зажигания
При возникновении сбоев в процессе вращения, важно прекратить данную операцию и отрегулировать узел в пиле хускварна. Регулировать нужно до получения нужного результата.
Производитель | STIHL MS-180 | Husqvarna 137 |
Partner — 350, 351
Объем цилиндра. см³
31,8
36
34
Диаметр цилиндра, мм
38
38
38
Ход поршня, мм
28
32
Мощность (при об. 9000 за 1 мин), кВт л.с.
1,5/2,0
1,6/2,2
1,3/1,8
Максимальные об.без нагрузки, 1 /мин
14000
12000
Крутящий момент (при 5500 за 1 мин), Nm
1,5
Вибрация на трубчатой рукоятке, мл/сек²
4,6
4,9
Вибрация на задней ручке, мл/сек²
7,3
7,7
Уровень звукового давления, дБ
98
98
Мощность звука, дБ
106
118
Объем топливного бака, л
0,25
0,37
0,40
Объем масляного бака, л
0,15
0,19
0,20
Удельный вес, кг/кВт
2,6
2,9
3,6
Вес не заправл. и без реж. инструментов, кг
3,9
4,6
4,7
Когда требуется регулировка карбюратора?
В только приобретенной новой бензопиле регулировочные винты трогать не стоит, чтобы не сбить заводские настройки, обеспечивающие оптимальную подачу топлива и воздуха в камеру сгорания и, соответственно, указанные в паспорте значения оборотов при холостом ходе и под нагрузкой.
Обкатка бензопилы производится в том случае, когда это указано в инструкции. Если такого требования нет, все равно первые 3-4 часа работы не стоит использовать инструмент при максимальных нагрузках.
Признаки, когда имеет смысл произвести регулировочные операции:
- Тяжелый запуск ( раньше запускалась «с пол оборота»).
- Упала мощность (снизились обороты).
- Периодически «глохнет».
- Сильный выхлоп (неполное сгорание топлива).
Как работает карбюратор бензопилы — принцип функционирования
Работа рассматриваемого агрегата, несмотря на его сложную конструкцию, проста и понятна даже для новичков. Принцип работы основывается на следующих действиях:
- Как только запускается мотор ДВС, происходит открытие воздушной заслонки
- В области сужения диффузора 16 происходит ускорение потока поступающего воздуха, который смешивается с бензино-масляной смесью
- Бензино-масляная смесь подается через жиклеры под номером 15 и 12, а воздух, прежде чем пройти через заслонку 7, проходит через фильтр, размещенный перед входом
- Заслонка 8 располагается за диффузором, и служит для регулирования подачи количества смеси в камеру сгорания
- Винтами 17 и 10 происходит регулировка объема бензина, который проходит через жиклеры. На панели управления карбюратора, эти винты имеют обозначение L и H
- Игольчатым клапаном 11 происходит регулирование объема топливной смеси в поплавковой камере 14. Чтобы отрегулировать положение игольчатого клапана, в механизме установлена мембрана 13
- Еще одна мембрана 4 отвечает за подачу топлива в камеру сгорания цилиндра. Положение этой мембраны зависит от количества оборотов ДВС
- Для очистки бензино-масляной смеси используется фильтр тонкой очистки
Винты настроечные на бензопиле
Простой принцип работы карбюратора обеспечивает бесперебойную работу ДВС. От качества настройки зависит, как будет вести себя инструмент на холостых оборотах и во время работы. Рассматриваемый механизм оказывает прямое влияние на производительность всего инструмента. От качества регулировки зависит срок службы инструмента.
Как правильно отрегулировать карбюратор на бензопиле своими руками
Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.
Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.
- H: отвечает за работу главного жиклера и регулирует максимальные обороты.
- L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
- S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.
Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:
Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное
ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора. Снимите воздушный фильтр, что закрывает карбюратор для бензопилы
Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать. Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать. Примерно на 1.5 оборота открутите оба винта. Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится. После того, как двигатель прогреется, установите его работу на средних оборотах. Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.
После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.
В каких случаях карбюратор бензопилы Хускварна требует регулировки
Проблем, решением которых может стать регулировка карбюратора, достаточно много. Регулировка карбюратора бензопилы Хускварна необходима при появлении таких неисправностей, как:
- повышенные обороты холостого хода;
- сильное дымление при работе инструмента;
- затруднённый запуск холодного или горячего двигателя;
- отсутствие тяги и пониженные максимальные обороты.
Это отнюдь не полный список проблем, решением которых может стать настройка карбюратора Хускварны. В ряде случаев, настройка качества и количества топливной смеси проводится после проведения капитального ремонта двигателя или в процессе планового ТО бензопилы.
Контроль произведенной регулировки

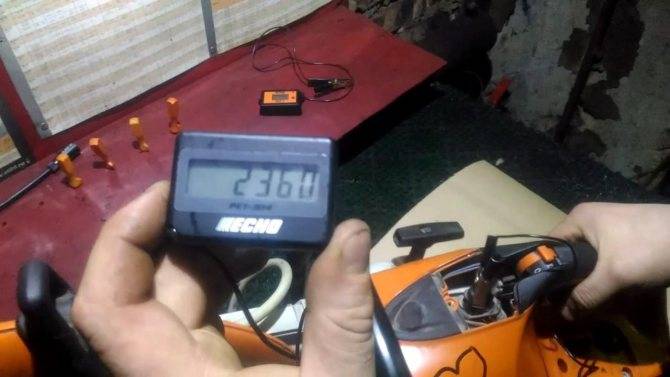

Замер величины оборотов тахометром После проведения настроек выключают бензопилу, дают ей остыть. Запускают инструмент. При правильной регулировке набор оборотов от заданных значений холостого хода до максимальных происходит быстро.
Необходимо замерить величину, чтобы убедиться: выдаваемые максимальные обороты не превышают значения, указанного в паспорте. Если обнаружено превышение, следует вернуться к винту H и ослабить его на пол оборота: при сверхнормативной частоте вращения процесс зажигания может быть нарушен.
Если набор оборотов замедлен, занимает до минуты или более, нужно отпустить винт L на четверть оборота.
Признаки и причины плохой нестабильной работы
Признаки нарушений функционирования карбюратора бензопилы:
- Движок плохо заводится и быстро глохнет. Возможная причина: обеднённая смесь.
- Чрезмерное (больше нормы) потребление топлива. Кроме того, интенсивные (больше обычного) выхлопы. Возможная причина: перенасыщенная смесь.
- Двигатель не хочет работать вообще. Причины здесь две: нет бензина (засорился топливный жиклёр) или нет искры (неисправна свеча, обрыв высоковольтного провода или выход из строя электронного блока).
Сам по себе сбой настроек бывает редко и причины, как правило, следующие:
- Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Возможная причина: неаккуратное прикосновение, попытка грубой регулировки или сильные внешние вибрации.
- Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Подумайте о ремонте ДВС или замене пилы.
- Загрязнение карбюратора*. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. д. *В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.
Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita
Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы
Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы
Особенности настройки карбюратора Макита
Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.
За счет регулировки можно:
- исключить риск создания карбюратором «бедной» смеси;
- минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.
Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.
- Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
- Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
- Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
- Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.
Винты для регулировки
Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:
- винт с маркировкой L – корректирует низкие обороты;
- винт с маркировкой H, за счет него проводится настройка высоких оборотов;
- винт T для настройки работы карбюратора на холостом ходу.
Подготовка к регулировке:
- Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
- Проверка воздушного фильтра и очищение этой детали.
- Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).
Проводите последующую настройку:
- положите бензопилу на ровную поверхность;
- сняв цепь, отложите в сторону.
Для диагностики проблем работы карбюратора используют тахометр.
Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси
Алгоритм действий для настройки
Проводят настройку карбюратора бензопилы в два этапа:
- базовый этап (двигатель включен);
- этап второй – выполнять, когда двигатель прогрет.
Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий
Стандартный алгоритм действий.
- Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
- В момент встречи сопротивления, сделать полтора оборота назад.
Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.
Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение
Как проверить, правильно ли настроен карбюратор?
Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.
Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.
Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.
Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.
Как настроить карбюратор на бензопиле Carver
Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:
- плохая работы свечи зажигания;
- потеря компрессии из-за критического износа поршневой системы;
- плохое топливо;
- плохая работа карбюратора, не связанная с регулировкой;
- забитые парафином фильтры в баке и карбюраторе.
По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.
- Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
- Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
- Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.
Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.
- Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
- Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.
Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю»
Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Регулируют его также на заведенном двигателе, но при положении «газ на всю»
Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.
Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.
После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.
Не всегда стоит это делать по следующим причинам:
- При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
- 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.
Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём
Важно запоминать, насколько и в какую сторону было изменено положение винта
Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.
Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем видео:
Регулировка карбюратора своими руками
«По уму» её советуют проводить с внедрением тахометра (и умения с ним работать), либо если позволяет опыт — на слух (т.е. по звуку определять предельные обороты).
В других случаях гарантировать хороший результат, маловероятно. Bigl.ua отвертка для регулировки карбюратора бензопил husqvarna — широкий выбор, доступные цены. Карбюратор бензопилы настраивается одним, 2-мя либо 3-мя винтами. Всё находится в зависимости от марки пилы.
Разглядим вариант регулировки на пользующейся популярностью бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:
- Т – регулирование холостого хода;
- L – регулирование малых оборотов;
- H – регулирование наибольших оборотов;
Регулировка карбюратора своими руками на бензопиле
Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.
Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.
Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.
Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.
Базовая регулировка карбюратора.
Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки
Проверка и регулировка холостого хода.
Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.
Проверка и регулировка максимального числа оборотов.
Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.
Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.
При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.
После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.
Основные неисправности и способы их устранения
Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.
Бензопила Хускварна не заводится
Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.
В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.
Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.
Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.
В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.
Если пила заводится, но плохо
Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.
Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.
Цепь бензопилы крутится на холостом ходу
Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.
Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.
Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ
Почему бензопила Хускварна глохнет при нажатии на газ
Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.
Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.
Почему не смазывается цепь на бензопиле Хускварна
Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.
Причин может быть несколько:
- Неисправность масляного насоса;
- Засор фильтрующего элемента, установленного в баке;
- Неисправность сапуна масляного бака;
- Разрыв масляного шланга;
- Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
- Засор масляного канала в корпусе пилы;
- Засор канала подачи масла в шине;
- Неисправность шестерни привода масляного насоса.
