Опрокидыватель для мотоблока своими руками

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Как правильно спроектировать конструкцию прицепа

Итак, чтобы избежать в процессе сборки тележки многократных перекройки деталей, переделок и как следствие, порчи материала и на бесконечно затянувшегося ее изготовления, необходимо сделать подробный чертеж. Если быть точнее, их должно быть несколько: для всех узлов прицепа и, причем, по каждому из них в нескольких проекциях – видов с разных сторон. Для сложных и ответственных деталей следует сделать дополнительные отдельные чертежи. Конструкция всех узлов и их элементов должна быть тщательно прорисована. Каждую деталь следует подписать: указать ее название и все размеры.

Дополнительные отдельные чертежи деталей прицепа

По готовым чертежам можно будет не только наглядно представить объем и масштаб необходимых работ, но также легко и быстро составить список всех инструментов и материалов, которые понадобятся для сборки прицепа своими руками. Во время изготовления тележки может выяснится, что в подготовленных эскизах изначально упущены какие-то важные нюансы и/или отсутствуют нужные для конструкции детали, узлы. Поэтому перед началом работ чертежи следует внимательно изучить, продумывая и учитывая следующие моменты:

• какие основные и вспомогательные узлы будут у прицепа и каким способом их надо будет соединять – сваркой, скручиванием болтами и гайками или клепанием;
• как будет происходить движение и согласование со стационарными поворотных элементов – через шарнир, втулку, подшипник либо ось;
• есть ли желание сделать стояночные опоры;
• нужен ли опрокидыватель для механической разгрузки кузова;
• и так далее.

Сварка вспомогательных узлов тележки

После этого, возможно, чертежи придется дополнить какими-либо уточнениями, деталировкой или дорисовать в них недостающие, не предусмотренные изначально узлы и элементы. Зато сделав это, можно будет уже составить полную правильную опись необходимых материалов и инструментов.

Прежде чем приобретать необходимые материалы, следует посмотреть что имеется на участке или в гараже. Вполне может оказаться, что там найдется что-то пригодное для использования при сборке прицепа. Например, из любых круглых или профильных труб можно изготовить раму, другие силовые и опорные элементы конструкции.

Как сделать опрокидыватель для авто своими руками?

Некоторые автомобилисты, эксплуатирующие автомобили долгое время, предпочитают вместо обращения в сервисные центры заниматься ремонтом своих машин самостоятельно. В случае с несерьезными поломками от них можно избавиться в собственном гараже, а вот для ремонта ходовой или кузова требуется специальное оборудование. В гаражных условиях вам может пригодиться опрокидыватель.

Используется на станциях техобслуживания подобное оборудование нечасто, а в заводском исполнении стоит оно довольно дорого. При этом вы можете попробовать сделать опрокидыватель для авто своими руками по чертежам – это экономно, а также вы всегда можете выбрать наиболее подходящий вариант.

В интернете много авторских идей, а вы должны перед изготовлением приспособления для машины убедиться в том, что оно удовлетворяет всем техническим требованиям, а именно:

• грузоподъемность;
• безопасность;
• угол подъема.

Мопед с двигателем от мотоблока

Сделать легкий мопед своими руками можно с использованием двигателя от мотоблока. За основу берется готовый мопед или можно сделать раму самостоятельно. Во втором случае необходимы готовые или самодельные детали от мотоциклов, мопедов и т.д — вилка, колеса, звездочки, цепь. Также необходимо сделать подвеску, чтобы избежать быстрого изнашивания важных узлов. Двигатель устанавливается под сидение – эта конструктивная особенность должна учитываться при создании рамы.

В Интернете есть много видео с процессом сборки самодельного мопеда или демонстрацией готового устройства, одно из таких видео:

Пошаговая инструкция по изготовлению

Самодельный минитрактор из мотоблока

В первую очередь необходимо составить хороший чертеж. Он нужен для того, чтобы теоретически рассчитать устойчивость, тяговую мощность и другие эксплуатационные характеристики машины. Нужно учесть, что полную мощность мотоблока задействовать не удастся, т. к. после окончания работ он будет «тянуть» на себе массу рамы, дополнительной колесной пары, навесное оборудование и человека-оператора на сиденье. Из-за этого мощность, которая непосредственно идет на вспашку, окажется ниже документированных 4—6 лошадиных сил по техпаспорту.

Чертеж изготавливается в специальной программе собственноручно или с помощью профессиональных инженеров. Если сборка мини-трактора происходит путем присоединения к мотоблоку деталей из фирменного комплекта — дело упрощается, т. к. все параметры в этом случае рассчитаны производителем, а схема сборки приложена к комплекту.

Изготовление рамы

Схема рамы минитрактора

При изготовлении минитрактора из мотоблока вначале приступают к созданию рамы. Для этого потребуются детали из модификационного комплекта, либо набор стальных профилей (параметры — в соответствии с чертежом). Рекомендуется нержавейка.

Отрезки профиля, нарезанные по чертежу, вначале соединяются болтовыми соединениями, после этого в точках скрепления схватываются сваркой. Вместо профиля подойдет труба. При изготовлении рамы нужно учесть, что оптимальная высота ее бортов — 30—35 см. Рекомендуется установить поперечную балку для жесткости.

К задней части рамы приваривается фаркоп либо иное крепление для навесного оборудования, с которым планируется использовать трактор. При желании рама обшивается деревом, пластиком или другими материалами.

Сиденье и рулевой механизм

Для этого потребуются детали, которые изготовить самостоятельно невозможно. Это сиденье (подойдет любое, удобное для владельца и подходящее по размерам), рулевая колонка и шарнирный узел.

Компоновка самодельного мини-трактора

Шарнирный узел необходим для того, чтобы обеспечить мини-трактору возможность поворота. Создавать поворотное устройство для передних или задних колес слишком сложно, поэтому используют шарнир, который при вращении рулевого колеса поворачивает всю переднюю часть мотоблока — двигатель и ведущую колесную пару. При изготовлении мини-трактора на базе мотоблока основную часть — блок, двигатель и ведущие колеса — обычно располагают спереди.

Система с поворотной передней частью называется «прицеп-адаптер». В этом случае достаточно установить на раму колеса, сиденье и рулевую колонку, соединив с мотоблоком (который практически не подвергается переделке) шарнирным узлом. Она не требует монтажа сложной поворотной системы для ведущих колес и потому значительно упрощает изготовление мини-трактора.

Колеса

Дополнительная пара колес для мини-трактора на базе мотоблока берется от мотороллера либо небольшого автомобиля. Оптимальный диаметр — 12—14 дюймов (как у автомобиля Lada). Колеса меньше 12 дюймов приведут к тому, что система начнет «самозакапываться», больше 14 — усложнят управление аппаратом.

Колеса от мотороллера для мини-трактора

Крепление для мини-трактора

Для соединения между собой мотоблока с рамой используют крепление (сцепку) из подходящей трубы. Но рекомендуется приобретать качественное крепление в магазине, т. к. от него зависит надежность работы всей системы.

Элементы сцепки для мини-трактора

Видео по теме: Мини-трактор из мотоблока за 4 часа

Публикации по теме

Правила эксплуатации технические характеристики мотоблока Каскад

Мотоблок «Нева» и навесное оснащение

Самодельный отвал из мотоблока

Как сделать своими руками

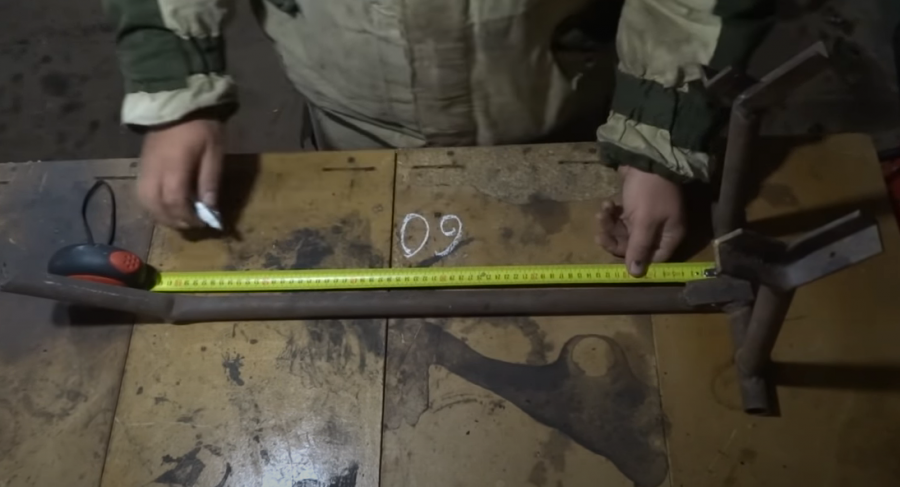

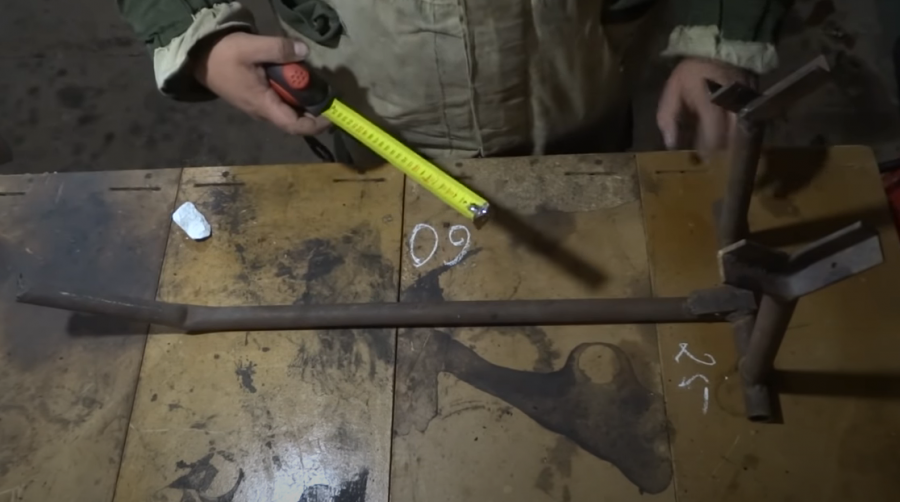

В самодельном домкрате длины рычага до сгиба 60 см, ручка – 16 см (может быть больше или меньше). Ширина устройства – около 25 см от края до края. Такая длина нужна для того, чтобы фрезы не становились на пруток. С этими габаритами домкрат будет очень устойчивым. Высота плеча – со стойками 30 см (она может быть меньше – в зависимости от диаметра колес). Ширина между уголками – 14 см (она обусловлена шириной редуктора). Слишком широко делать стойки нежелательно, так как это помешает правильной и безопасной установки блока.

В этой самой примитивной конструкции есть один нюанс. Угол между рычагом и плечом ни в коем случае не должен быть прямой (90 градусов). В этом случае мотоблок будет все время стремиться уйти в обратное положение. Угол должен быть острым. Центр оси должен заварен ближе к ручке. Оптимальный угол составляет примерно 80 градусов, только так можно добиться устойчивости конструкции, а мотоблок не будет опрокидываться обратно.

В правильно созданной конструкции при подъеме мотоблок будет стремиться опереться на ручку (60 см). Таким домкратом очень удобно пользоваться: агрегат будет подниматься одним пальцем. Достаточно приподнять рычаг, и машина будет приподниматься на площадь опоры.

Можно также усилить плечо. Однако, как показывает практика, в этом нет необходимости.

Для самодельного домкрата идеально брать полую трубу с сечением 25 мм и с толщиной стенки 2 мм. Уголки нужно брать 20х20: они идеально подходят для домкрата и хорошо привариваются. Приваривать уголки нужно так, чтобы их внешний размер равнялся около 70 мм, а внутренний размер – 60 мм. В таком случае мотоблок не будет слетать.

Вместо уголков можно взять трубы меньшего диаметра и соответственно согнуть их с помощью тисков.

Народные умельцы советуют также изготавливать домкрат из «Жигулей». Такое самодельное приспособление очень простое и одновременно надежное. С ним работать с мотоблоком будет легко и удобно.

Готовый подъемник будет легко и удобно удерживать мотоблок при смене колес и других элементов

Помните, что при выполнении сварочных работ важно неукоснительно придерживаться правил техники безопасности. Трубы рекомендуется брать диаметром не меньше 25 мм, так как они достаточно прочны, чтобы выдерживать большой вес, да и человеку не придется прикладывать огромных усилий. Таким образом, сделать домкрат на мотоблок своими руками не представляет ничего сложного

Таким образом, сделать домкрат на мотоблок своими руками не представляет ничего сложного.

Самодельный погрузчик из мотоблока

Погрузчик из мотоблока – нужная в хозяйстве вещь. Покупать готовый погрузчик – очень дорого, это необходимо только при наличии постоянных работ с перевозкой грузов, расчисткой местности и т.д. В основном погрузчики в домашнем хозяйстве используются для уборки снега и перевозки различных грузов, поэтому дешевле и рациональнее будет сделать погрузчик своими руками.

Умельцы постоянно придумывают новые версии этого оборудования, так что существует множество модификаций, среди которых найдется подходящий вариант для каждого. Погрузчик можно собрать из специальных деталей, а можно использовать то, что у многих лежит в гаражах. Подойдут детали от старых авто и мотоциклов.

Мотоблок необходимо снабдить мощным двигателем. Чем тяжелее грузы, тем мощнее должна быть техника. Даже мотоблоки с моторами мощностью 15 л.с. поднимают не больше 250 кг. Обязательно наличие противовеса.

За основу можно взять чертежи мини-трактора переломки. Рама изготавливается из швеллера, узел перелома – кулак от ВАЗ, рулевая колонка и укороченные мосты от любого автомобиля, гидрораспределитель P40, ковш может быть сделан самостоятельно, а можно использовать готовый.

Самодельная фреза гусиные лапки, для мотоблока

Это цельносварная не разборная стальная фреза, что придает ей значительно большую прочность, чем у обычных культиваторных фрез. Самодельная фреза гусиные лапки, для мотоблока показывает большую эффективность и успешно используется при вспашке твердой почвы. Ее можно агрегатировать практически с любым мотоблоком или мотокультиватором с подходящим диаметром оси.

Фрезу«гусиные лапки» очень хорошо использовать при вспашке земли под посадку картофеля, особенно если грунт твердый с крупными комьями земли, либо когда для профилактики от жука колорадского, проволочника и других огородных вредителей нужно ускоренно вспахать огород «в зиму».

«Гусиные лапки» продаются как правило не заточенными, и многими огородниками, которыми уже испытаны эти фрезы, рекомендуется затачивать их для более легкой и быстрой вспашки.

Ниже приведены чертежи самодельной фрезы «гусиные лапки2 с диаметром 520 мм., захватом 1250 мм., общим количеством лучей 30 шт. по 3 шт. на секцию. Луч крепится к катушкам на болтах.

При вспашке почвы такой фрезой она разрыхляется и поднимается на глубину в среднем от 40 до 100 мм., в зависимости от влажности.

https://youtube.com/watch?v=r03_gu8j13Q

https://youtube.com/watch?v=c9649IKGpPI

Отвал (лопата) на минитрактор своими руками — этапы модернизации

Люди, которые длительное время проживают в сельской местности и имеют достаточно большой участок земли, все чаще приобретают мини-тракторы, которые заметно облегчают выполнение различных работ по хозяйству. Помимо минитрактора также приобретается и оборудование к нему. Одним из таких оборудований является лопата для минитрактора. С ее помощью без огромных усилий можно перемещать различные сыпучие грузы, в зимнее время она отлично сгодится для уборки снега. Снегоотвал состоит всего лишь из трех частей: лопаты, узла фиксации грейдера и устройства установки угла поворота.

Разновидности отвалов

По способу крепления и размещения выделяют несколько видов оборудования:

1. Передний отвал, имеющий гидроцилиндр, благодаря которому оборудование приводится в рабочие состояние.
2. Задний отвал, находится позади мини-трактора и включается с помощью навески агрегата;

Минитракторы с передним отвалом можно чаще всего встретить на строительных площадках либо во время дорожных работ. Отвалы могут отличаться друг от друга, но есть и то, чем они схожи:

• ширина лопаты колеблется от 120 до 200 см;
• мощность трактора должна быть не менее 16 л.с. – для легкого оборудования, и 20 л.с. – для более тяжелого;
• вес устройства колеблется от 65 до 105 кг.

Навеска на минитрактор с отвалом, находящимся в передней части, дает возможность использовать оборудование в качестве маленького бульдозера. С его помощью можно ровнять дорожки на участке либо убирать снег.

Переднеприводное навесное оборудование прибавляет агрегату массу, при помощи которой увеличивается тяговое усилие. Но при таком оборудование возникает проблема: как поднять ее в положение для транспортировки.

Можно купить сразу готовый отвал для минитрактора либо сделать его своими руками, как делают сейчас множество владельцев такого оборудования. Самодельный отвал сможет вам немного сэкономить деньги, да и вы сами создадите такой отвал, который вам нужен.

Инструменты для создания оборудования

Чтобы воссоздать отвал, кроме всех чертежей также потребуется такие материалы и инструменты:

• болгарка и дрель;
• плоскогубцы;

vнаборы отверток и ключей;

• аппарат для сварки;
• болты, винты, гайки и заклепки;
• трубы из стали, старая бочка либо старый котел;
• полосы из резины и стали.

Этапы модернизации

Задавшись вопросом, как сделать лопату самостоятельно, в первую очередь нужно уяснить, что сделать самодельный надежный отвал на мини-трактор не так уж и сложно, но чтобы сделать все правильно, нужно не спешить и делать все верно. Для начала необходимы чертежи, найти их в интернете не составит усилий. В таких чертежах должны быть отображены абсолютно все компоненты, которые будут нужны для мини-трактора. После этого необходимо собрать все нужные материалы и детали.

Лопата на минитрактор создается из стальной трубы диаметром не менее 70 см и толщиной стенок не меньше 8мм. Также можно создать лопату и из старой бочки, если она будет подходить по размерам. Трубу нужно разрезать продольно, примерно на ¾ от всей окружности. Это необходимо для того, чтобы у лопаты вышел правильный изгиб. Ширина лопаты выбирается в зависимости от габаритов и мощности самого мини-трактора. В среднем лопата на мини-тракторе выступает не более чем на 40 см с каждой из сторон.

Для этого нужно укрепить устройство дополнительными продольными упорами. Отличным материалом для этого будет выступать квадратная труба с сечением 40х40 мм. Низ лопаты нужно усилить специальным ножом. Для этого отлично подойдет стальная полоса шириной в 5 миллиметров.

Принцип крепления

Минитрактор с лопатой, сделанной собственноручно, должна иметь крепкий подъемный механизм. Для этого изготавливается крепкая конструкция, которая напоминает литеру «А», состоящая из стальных элементов. Подобная конструкция располагается продольно, к ее средней перемычке приваривается дополнительный кронштейн. Рекомендуется в качестве подъемного устройства использовать готовый гидроцилиндр. Для этого лучше приобрести нужный узел от тракторного прицепа 2ПТС-4.

Опрокидыватель для авто чертежи

Некоторые автомобилисты, эксплуатирующие автомобили долгое время, предпочитают вместо обращения в сервисные центры заниматься ремонтом своих машин самостоятельно.

В случае с несерьезными поломками от них можно избавиться в собственном гараже, а вот для ремонта ходовой или кузова требуется специальное оборудование.

В гаражных условиях вам может пригодиться опрокидыватель.

: Опрокидыватель авто, ролик N°2 САМ

В интернете много авторских идей, а вы должны перед изготовлением приспособления для машины убедиться в том, что оно удовлетворяет всем техническим требованиям, а именно:

• грузоподъемность;
• безопасность;
• угол подъема.

Итак, рассмотрим подробно все составляющие компоненты опрокидывателей, а также расскажем вам, как их сделать и собрать воедино.

Задний соединительный узел

Принцип действия

Для него вам понадобится листовой металл толщиной 3-4 мм. Собираем элемент из двух половин с металлической полосой между ними. Переднюю часть следует оставить открытой, а к нижней части привариваем перемычку.

Передний соединительный узел

Для его сборки вам понадобятся:

• две дюймовые трубы длиной 30 см;
• уголок 32 мм длиной около 33 см;
• стержень из прутка диаметром 26 мм и длиной 42 см.

На уголке размечаем по 6 см от центра в обе стороны и сохраняем полку на этом расстоянии. По центру уголка высверливаем отверстие диаметром 16 мм, которое нужно для соединения нижней балки с учетом размера шляпки болта. После этого уголок сгибаем в П-образную фигуру. Соединять детали лучше в сборе со стойкой.

Внимательно следите за тем, чтобы при сверка труба не прогорела. Весь передний соединительный узел подвижный, то есть П-образный уголок по краям с трубами должен крутиться на металлическом стержне.

Что следует подготовить

Для того, чтобы изготовить опрокидыватель авто своими руками, нам потребуется наличие:

• уголка 50 мм;
• швеллера;
• болгарки;
• сварки.

Вообще, конструкция устройства отличается своей простотой как в изготовлении, так и в использовании. Убедиться в этом можно, ознакомившись с чертежами и видео опрокидывателей для авто своими руками

В то же время, очень важно еще на этапе составления схем проверить оборудование на параметры, связанные с грузоподъемностью, безопасностью и величиной угла подъема

Из материалов для изготовления опрокидывателя автомобиля своими руками нам потребуются металлические трубы с прямоугольным сечением.

Стоит отметить, что перед применением опрокидывателя авто важно осмотреть инструмент на момент наличия определенных дефектов. В случае видимых повреждений использование устройства будет небезопасным

Описание конструкции

Автомобильный опрокидыватель для авто, чертеж, видео и фото которого представлены ниже, работает она за счет домкрата:

• Реечного.
• Гидравлического.
• Червячного.

Можно взять любой подъемник, который найдется в гараже. Максимально возможный угол безопасного поднятия борта машины – 45 градусов.

Пятка для домкрата должна иметь как можно больше ребер жесткости, что придаст ей дополнительную прочность. Это важный момент, так как деталь в процессе эксплуатации опрокидывателя передвигается по рейке, испытывая нагрузки в районе 2,5 тонн. Варится пятка из листового металла (5 – 7 мм).

Делаем опрокидыватель для автомобиля своими руками: чертеж описываемой далее конструкции

То же касается платформы, которая будет упираться в дно автомобиля – делаем больше ребер жесткости, металл используем толщиной 5 – 7 мм. Дополнительно понадобится металлический уголок и профиль квадратного сечения. Из этого же профиля изготавливаются нижняя площадка, опорный уголок и опорная балка.

Нижняя площадка – это неподвижная деталь из одного металлического профиля, которая будет лежать на земле. Опорный уголок состоит из двух элементов, соединенных между собой короткими отрезками металлопрофиля и двигается вверх-вниз по направляющей рейке. Последняя имеет ряд отверстий для фиксации опрокидывателя под нужным углом.

Нижняя площадка и опорный уголок в сборке

Ряд отверстий, который вы видите на боковых частях опорного уголка, служит для фиксации платформы, на которую будет опираться дно машины. Во время подъема/опускания автомобиля она передвигается по детали в ту или иную сторону. На высшей точке, когда подъем окончен, платформа фиксируется болтом. Болтом же скрепляются между собой площадка и опорный уголок.

Важно:

Собранный подъемник

Процесс изготовления

Как же сделать мотоблок своими руками? Не так уж и сложно. Во-первых, определите то, для каких нужд вы будете его использовать. От этого будет зависеть мощность двигателя и конструкция в целом.

После этого сделайте чертежи самодельного мотоблока. Внимательно отнеситесь ко всем деталям. Прорисуйте их четко и ясно. Это значительно сократит время, которое вы потратите на изготовление и сборку, а также уменьшит число возможных ошибок в разы.

Необходимые комплектующие

Перед началом работ по сборке следует определиться с тем, какая номинальная мощность будет у мотоблока-самоделки. Самый оптимальный вариант — использовать в качестве донора запчастей мотоцикл ИЖ Планета 5 или мощную бензопилу, например, «Урал». Но можно применять любые аналогичные двигатели.

Для сборки самодельного мотоблока понадобятся:

• чертежи;
• сварочный аппарат;
• набор инструментов;
• стальные трубы;
• колеса от автомобиля или листовой металл;
• донор (мотоцикл или бензопила).

В процессе проведения работ потребуются дополнительные детали для соединения двигателя и рамы. Навесное оборудование можно использовать заводское или тоже сделать самостоятельно из подручных средств.

Изготовление рамы

Поскольку в каждом конкретном случае конструкция агрегата может отличаться в зависимости от применяемых деталей и двигателя, перед началом сборки нужно составить план работ и сделать необходимые чертежи конструкции, опираясь на руководство по эксплуатации заводского мотоблока.

Общие принципы и порядок действий при изготовлении несущей конструкции таковы:

1. Металлические трубы соединяют в виде двух лонжеронов с загнутыми вверх краями.

2. К этим краям приваривается мотоциклетный руль. С его помощью будет осуществляться управление мотоблоком.
3. К лонжеронам привариваются поперечные стальные усилители. Они будут служить опорой для трансмиссии и двигателя.
4. С заднего края конструкции приваривается металлическая пластина, на которой будет крепиться аккумулятор.

Помимо этого, можно использовать готовую мотоциклетную раму, слегка ее доработав. Понадобится удалить переднюю вилку и все части, которые мешают установке нового оборудования. Сзади нее следует приварить крепление для сцепки.

Создание силовой части

Независимо от того, мотоциклетный двигатель устанавливается на мотоблок, от мотороллера или бензопилы, все они должны иметь активное воздушное охлаждение. Для облегчения запуска требуется изменить систему питания, заменив клапан подачи топлива на лепестковый.

Глушитель используют мотоциклетный либо изготавливают его самостоятельно из трубы, диаметром 70 мм. Для этого от нее нужно отрезать небольшую часть длиной около 25 см, наполнить опилками и стружками. Выходное отверстие надо сузить в два раза.

Располагаться глушитель должен так, чтобы полностью обеспечивать отвод отработавших газов в сторону от человека, который будет управлять мотоблоком. Для двигателя собирают отдельную стальную конструкцию из труб диаметром 42 мм. Внешне она должна напоминать салазки со скобами, имеющими отверстия под болты, при помощи которых ее крепят к основной раме.

Навесное оборудование

Мотоблок — многофункциональный агрегат и помимо обработки земельного надела его активно используют при уборке территорий, перевозке грузов и покосе травы. С помощью установленного на задней части рамы кронштейна к нему прикрепляются: плуг, борона, грабли, фреза, копалка, бульдозерный нож, валики, щетки и другие устройства.

Многие модели, в том числе и самодельные, оснащены только рулем управления. Человек в этом случае идет позади мотоблока в процессе выполнения работ. Однако, если это необходимо, можно изготовить адаптер, который позволит управлять агрегатом сидя.

Для адаптера понадобится:

• стальной лист;
• сиденье;
• пара колес;
• труба;
• сцепка;
• инструменты и сварочный аппарат.

На конце трубы прямоугольного сечения, длиной 1,7 м и шириной 6 см, высотой 4 см, нужно приварить полуметровую трубу, на которой будут находиться стойки колес. Высота этих стоек от крепления до центра оси — 35 см. Посадочное место может быть любой конструкции, но не должно превышать размеров 45×45 см.

Особенности изготовления культиватора с мотором от мопеда

Существует множество вариантов переделки бензиновой техники под мотокультиватор, или наоборот, изготовление снегохода из сельхозтехники. Ниже рассмотрим, как выполняется переделка мотокультиватора на основе мопеда.

В основу агрегата вложен двигатель Д8. Вокруг цилиндра потребуется напаять жестяной сосуд для вливания воды – таким образом, получиться своеобразная система охлаждения. Воду необходимо периодически менять, чтобы не допускать нагревания цилиндра выше 100 °С.

Переделанный агрегат должен снабжаться цепным редуктором с использование велосипедной звездочки. Нижняя часть редуктора будет выполнять силовую функцию, поэтому выходной вал потребуется усилить металлическими втулками, надежно зафиксированными на редукторе.

Самодельные минитрактора

Идеально подходят для обработки небольших площадей. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.

Как сделать минитрактор из мотоблока Нева

Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:

1. Педали тормоза и газа.
2. Сиденье.
3. Автомобильный руль.

Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.

Если есть электросварка и болгарка вместе с дополнительными инструментами, самосвал можно создать собственными силами. Главное – придать специальную конструкцию креплению рамы, и сделать так, чтобы минитрактор из мотоблока мог наклонять прицеп, поворачивать его. Органы управления у данных устройств дублируют друг друга, потому мотоблок можно использовать отдельно, просто разобрав маленький трактор.

Самодельный минитрактор из мотоблока «Зубр»

Из необходимых деталей:

• Рама.
• Цилиндр с тормозом.
• Подножные механизмы, педали.
• Колонка руля, в комплекте с тягами.
• Балка впереди, соединяется со ступицами и дисками для тормоза.
• Крылья в задней части.
• Задняя навеска с ручным подъемником.

Последний шаг – совместная сборка, при использовании молотка и дрели, гаечных ключей с аппаратом для сварки. Дополнительно впереди устанавливаются колеса. Двигатель крепится к раме во фронтовой части, поэтому во время работы минитрактор сохраняет баланс. На одной оси со шкивом на заднем мосту техники располагается вал отбора мощности. Ременная передача помогает передавать усилие от одной части к другой. Натяжение ремней и регулировка облегчатся, если крепление мотора будет плавающим.

Минитрактор на базе мотоблока МТЗ

Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это приводит к тому, что центр с тяжестью оказывается впереди, когда устройство активно работает. Из-за чего рабочий процесс заметно усложняется. Но можно устранить проблему, действуя следующим образом:

1. Используем режим работы с косилками.
2. Площадка впереди демонтируется в полном объеме.
3. Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
4. В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
5. Электросваркой соединяем площадку и крепление для места водителя.
6. У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
7. Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
8. Переднее мотоциклетное место идеально для расположения ручного тормоза.

Получим компактный мини-трактор с тремя колесами.

Минитрактор из мотоблока Агро

Как и всегда, заранее готовим несколько основных деталей – это рулевое управление и тормозная система, дополнительные колеса, гидравлическая система. Гидравлика нужна, чтобы система нормально работала в комплексе с навесным оборудованием. Дополнительные колеса легко взять у обычного автомобиля.

В случае с мотоблоком Агро понадобятся дополнительные действия по усилению ведущей полуоси вместе с колесными редукторами. Допустим вариант, когда двигатель у устройства располагается позади. Тогда нагрузка будет распределяться максимально равномерно.

Минитрактор с мотоблока Кентавр своими руками

Мотоблоки Кентавр относятся к разновидностям профессионального оборудования, предназначенного для выполнения сельскохозяйственных работ. Потому в итоге мини-трактор будет обладать высокой производительностью.

Ключевым узлом становится двигатель, с мощностью до 9 лошадиных сил. Надо использовать металлический профиль, чтобы изготовить раму для этой конструкции. Устанавливаем сиденье вместе с колесной парой. Допустимо дополнительное оснащение в виде прицепа, который помогает перевозить малогабаритные грузы. Другими полезными дополнениями можно назвать однолемеховые плуги и отвалы.

Описание работы

Стенд предназначен для проведения сборочно-разборочных работ на двигателях автомобилей ВАЗ-2112 в любых модификациях. Для повышения качества ремонтных работ оснащен баком сбора отработанного масла.

1. Техническая характеристика стенда: – длина стенда, мм 860 – ширина стенда без установки двигателя, мм 650 – высота стенда без установки двигателя, мм 880 – масса стенда в сборе без установки двигателя, кг 78 – диапазон регулирования высоты установки электродвигателя, мм..50

2. Техническая характеристика приводного редуктора – тип (по ГОСТ 15150-74) 2ЧМ40 – передаваемая мощность, кВт 0,5 – межосевое расстояние, мм 40 – номинальная частота вращения выходного вала, об/мин 5 – масса, кг .6,3 – допускаемая радиальная нагрузка на вал, Н 730 – Кпд редукторной части 0,91

Двигатель предназначенный для ремонта, крепится к фланцу промежуточной опоры через отверстия в блоке цилиндров, заложенные для сборки на конвейере. Основание собирается через крепежные болты. После монтажа или переноса стенда он устанавливается на основании с регулировкой горизонтальности оси крепления двигателя (ось промежуточной опоры). Предварительно двигатель для ремонтных работ обязательно проходит чистку в моечной камере. Двигатель подводится к стенду закрепленный на грузовой тали или лебедке, в подвешенном состоянии прикручиваются болты фланца промежуточной опоры. Выполняются необходимые сборочно-разборочные и ремонтные работы, для обеспечения доступа к двигателю со всех сторон вращается вручную ручка приводного редуктора. Слив отработанного масла происходит через перфорированную крышку кожуха в бак. По мере наполнения бака на одну треть требуется вылить масло в спец.отведенную емкость. После выполнения ремонтных работ двигатель снимается также талью или специальной тележкой, которая заезжает на место кожуха.
