Какое назначение у этого инструмента и как он устроен
Устройство, предназначенное для поперечного распиливания деревянных заготовок под различным углом, называется торцевой (торцовочной) пилой. Часто такой инструмент ещё называют электрическим стуслом, по аналогии с плотницким приспособлением в форме лотка для отрезания досок под определённым наклоном. Конструкция такой пилы позволяет выполнять рез, меняя как вертикальный, так и горизонтальный угол пильного диска.
Отрезать длинную заготовку можно, меняя вертикальный и горизонтальный угол
Функциональные возможности торцовочной пилы позволяют применять её в деревообработке, там, где требуется точная стыковка торцами двух элементов изделия или конструкции. Именно для обеспечения точности распила и требуется станина, которая может иметь ножки или устанавливаться на стол. Такие работы часто необходимы для следующих целей:
- изготовления декоративных рамок;
- обналичивания дверных луток;
- устройства плинтусов;
- сооружения деревянных строительных конструкций при возведении домов и вспомогательных построек;
- отделочных работ вагонкой или пластиковыми панелями, а также укладки деревянного, паркетного пола или ламината.
При установке на таком оборудовании определённого типа дисков, можно резать лёгкий металлический или пластиковый профиль и трубы. При необходимости торцовочной пилой можно даже выбирать толщу древесины, устраивая пазы, которые часто используются для изготовления оконных или дверных рам и луток.
Такие работы часто выполняют при изготовлении оконных рам
Несмотря на основательный внешний вид, и то, что такие пилы называют часто станками, вес их невелик (около 18 кг) и они могут стать отличным инструментом для домашней или дачной мастерской.
Части механизма
Все торцовочные пилы имеют несложную конструкцию в основном похожую для разных типов этого инструмента. Основными их элементами являются:

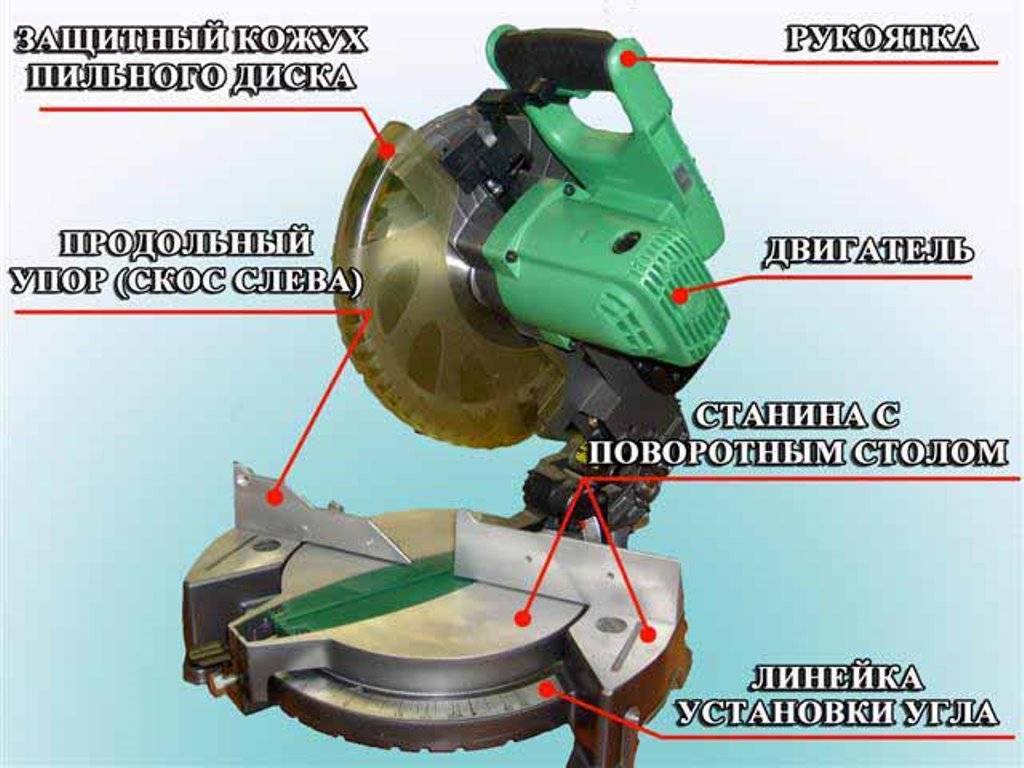

Основные элементы конструкции торцевой пилы
На столе инструмента по месту реза предусмотрена специальная вставка, в виде углубления лоткового типа позволяющая пильному диску до конца прорезать заготовку, делая аккуратный разрез. На станине нанесена шкала, для поворота стола в обе стороны на определённый угол. В нужном положении стол крепится винтовым зажимом. Пильный диск инструмента защищён специальным прозрачным кожухом, что даёт возможность мастеру хорошо видеть место распила. Для удобства многие модели торцовочных пил оборудованы лазерным указателем, показывающим, в каком месте будет произведён разрез и подсветкой стола.
Более подробно разобраться с конструкцией торцовочной пилы, назначением основных её узлов, а также посмотреть, как они используются в работе, можно на следующем видео.
Замена круга
При выполнении ремонта даже в домашних условиях периодическая смена материалов требует и замены пильного диска. Поменять его несложно, однако все же стоит знать правильную последовательность действий для собственной безопасности.
Начать необходимо с установки защитного пластикового кожуха (при его наличии) в верхнее положение. Для этого боковой вспомогательный болтик откручивают, конструкцию поднимают, и затем крепят ее тем же болтиком, просто в другой позиции.
Далее берут шестигранник, которым откручивается зажимной болт в центре. При этом с обратной стороны пилы необходимо нажать кнопку замкового механизма вала, которая является стопором. Она не дает валу двигаться. Поэтому удерживая ее, можно отжать центральный болт при помощи шестигранника. Затем болт нужно открутить (можно руками), снять боковой стопор (имеет вид широкой шайбы) и потом диск.
Установка выполняется в обратном порядке. Диск надевается на вал, затем ставится стопорная шайба, потом руками вкручивается болт до упора. Для зажатия насадки необходимо нажать кнопку, и, удерживая ее, докрутить до предела центральный болт при помощи шестигранника.
После монтажа пильного диска его можно проверить на прочность небольшим продольным пошатыванием. В случае отсутствия люфта установка выполнена верно, и можно приступать к распилу.
О том, как заточить диск для торцовочной пилы, смотрите в видео ниже.

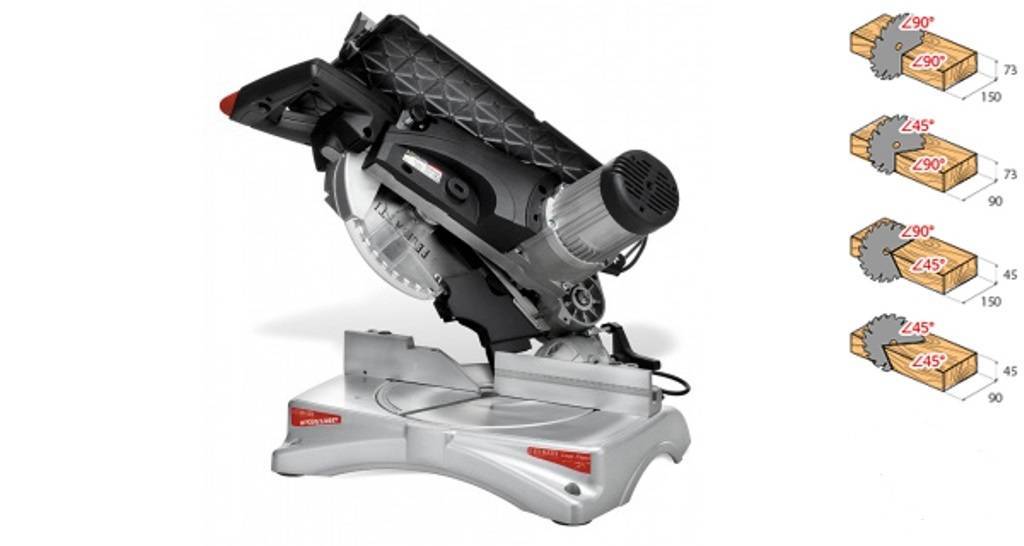

Комбинированная
В конструкцию оборудования входит дополнительный стол для распиловки материала. Существует возможность в процессе работы менять угол распила. Используется одновременно в виде торцевой пилы и циркулярной.
Для справки! Комбинированные приспособления в домашних условиях встречаются редко, в основном это столярные мастерские.
Инструменты

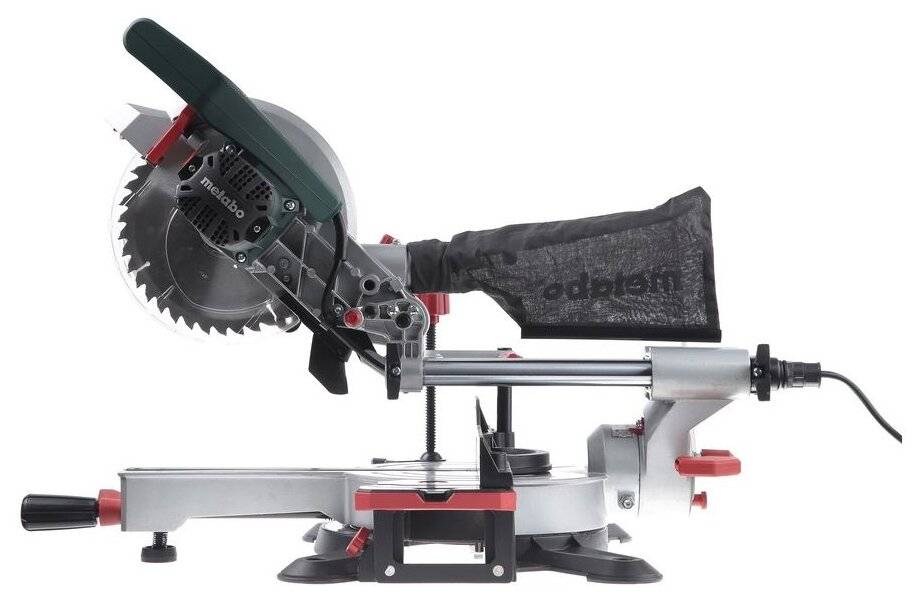

Торцевая/торцовочная пила Metabo KS 216 LaserCut представлена в классе малых торцовых пильных инструментов, как обновленный вариант популярной модели от Metabo. В первую очередь улучшение коснулось дизайна, преобразования проводились с учетом эргономики, превратив торцевую пилу в удобный и более легкий инструмент.
Инструкция пользования торцевой/ торцовочной пилой Metabo KS 216 Lasercut
- Использовать пилу по назначению – для выполнения продольного или поперечного реза, косого или под наклоном, двойного косого реза.
- Выполнять обработку из списка рекомендованных материалов для соответствующего пильного диска.
- Размер заготовки должен соответствовать рекомендуемому в техпаспорте. Пилить заготовки с круглым, нерегулируемым поперечным сечением запрещено из-за ненадежного фиксирования предмета.
- При распиле заготовок, выставленных на ребро, пользуются вспомогательным оборудованием – упором.
Меры предосторожности при работе с подвижными частями пилы
- Перед эксплуатацией устанавливаются защитные устройства.
- Необходимо соблюдать соответствующую дистанцию до пильного полотна. При обработке длинной заготовки использовать соответствующие подающие средства.
- Во время работы выдерживать дистанцию до конструктивных приводных элементов.
- Обрезки и мусор удаляются с рабочего стола после полной остановки пильного полотна.
- Для распила заготовок неправильной формы использовать тиски или зажимные устройства. Не удерживать детали руками.
- Остановку пильного диска нажатием сбоку производить запрещено.
- Отключать пилу от сети при настройке, обслуживании или ремонте.
- Первое включение или проверочный пуск инструмента после ремонта производят после проверки надежности креплений.
- Для длительной консервации пилу необходимо отключать от источника тока.
- Пила хранится в сухом месте, надежно консервируется от проникновения влаги к режущим частям.
- При вхождении пильного диска в заготовку не рассматривать точность реза без защитного щитка или очков. Этот момент процесса резки опасен нечаянным отскоком щепы или крупных частей мусора в лицо рабочего.
- Для тонкостенных или тонких заготовок применять специальные тонкозубчатые полотна.
- Затупившееся пильное полотно или диск меняют сразу для избегания опасности подклинивания зубьев режущего инструмента в дереве и отскока крупной щепы в оператора.
- Одновременная обработка нескольких заготовок производится после надежного и прочного закрепления. При бесконтрольном распиле возможно непрямое задевание отдельных элементов и получение обломанного волнистого края на срезе.
KGS 305 m
- Модель 305 m отличается небольшим весом, компактными размерами. Это позволяет легко взять станок одной рукой;
- Высокие показатели производительности. Это обеспечивается использованием на 305 m 619305000 мощного электромотора в 1,6 кВт;
- Для работы с широкими заготовками KGS 305 m предусматривает наличие функции протяжки;
- Корпус выполнен из алюминия методом литья, что обеспечивает станку KGS 305 m отменную прочность, долговечность;
- Малый вес позволяет устанавливать на стол. В зависимости от планируемых работ, установленный на стол станок KGS 305 m потребуется зафиксировать. Конструктивно установка на стол в торцовке предусмотрена;
- На холостых оборотах частота вращения составляет 3,7 тысячи оборотов за минуту;
- Весит торцовочная пила серии KGS 305 немного больше 24 кг;
- Поворотный стол позволяет осуществлять настройки вращения;
- Номинальная потребляемая мощность у модели KGS 305 m составляет 2 кВт;
- Это сетевая торцовка, функционирующая от бытовой сети на 220В.
Основные правила
OSB-плиты являются одними из более фаворитных материалов, применяемых для отделки помещений. С помощью их можно создавать несущие элементы построек, выбирать в качестве различных видов обшивок. Употребляются подобные материалы при сборке корпусной мебели, лестниц и иных конструкций.
READ Что Можно Пилить Торцовочной Пилой
Выбирая это изделие для работы, следует ознакомиться с принципом производства данного материала. ОСП представляют собой материал, имеющий 3 либо больше слоев. Состоит любой из их из размолотой щепы, смешанной со смолой. Длина и толщина щепы может быть самой разной, при всем этом нацелены они в обратные стороны. Чтоб плита была более крепкой, все слои размещены в точном направлении, при всем этом размещение стружки в каждом слое происходит перпендикулярно предшествующему и последующему слоям.
В составе листовых древесных материалов имеются смола и клей для скрепления шпона, щепок и опилок. Благодаря этому плиты получаются упругими и достаточно плотными.
Хотя по определенным показателям подобные материалы превосходят цельные изделия, работать с ними время от времени бывает сложней. В главном это касается их распиливания.
Для высококачественного проведения распила OSB-листов следует использовать особые инструменты, также придерживаться неких правил.
Создают распил листов поначалу поперек волокна, а потом вдоль него. Это дозволит уберечь материал от деформации и расщепления.
Принципиальным фактором является верный подбор инструментов. Для распиливания на внутренней стороне больше подойдет пила (ручная либо ленточная). При работе на оборотной стороне почаще употребляется контурная либо дисковая плита.
При использовании циркулярной пилы нужно поддерживать скорость оборотов на достаточно высочайшем уровне.
Материал следует подавать плавненько, без рывков, по другому есть возможность его порчи.
Выбор подходящих для данного материала инструментов дозволит провести работу без заломов и других изъянов.
Основные особенности Metabo KGSV 72 Xact Sym
Технические характеристики
Некоторые производители оснащают торцовки возможностью поддерживать стабильную частоту оборотов. Данная опция полезна при необходимости быстро нарезать большое количество заготовок, так как при работе с нажимом скорость вращения круга заметно уменьшается. Поэтому модифицированные модели снабжаются контроллером, возвращающим скорость в нужные пределы и обеспечивающим быструю и ровную резку.
Аппарат может быть оснащен лазерной наводкой которая указывает леску пропила. Это полезная, но довольно дорогая и необязательная опция. Она как пить дать пригодится неопытным мастерам, не успевшим выработать автоматизм движений при пилении.
Грамотный выбор пильного диска
У распила древесины, как у медали, две стороны. С одной — факт, что с задачей справится любая торцовка. С другой — насколько порадует результат. Скорость работы напрямую зависит от инструмента, точнее от основного расходника — пильного диска. Он определяет производительность и качество работы.
Главными параметрами для выбора пильных дисков являются:
- Диаметр посадочного отверстия. Большая часть выпускаемых пил рассчитана на значение 30 мм.
- Наружный поперечник. Ходовыми называют стандарты 10 дюймов (300, 305 мм) и 12 дюймов (250, 255, 260 мм). Если говорить о диапазоне внешних диаметров, то наиболее востребованный представлен интервалом 185—360 мм.
- Форма зубьев. Трапециевидные распиливают дерево, ДСП, пластик, цветные металлы. Вогнутые — абразивные материалы, образцы с многослойным покрытием, например, ламинат. Те, что со сменными зубьями (попеременно скошенными влево-вправо), выполняют чистую резку фанеры, МДФ и другой древесины.
Выбор расходных материалов
Качество работы с заготовкой зависит от параметров инструмента и пильного круга. Диски отличаются друг от друга по трем критериям:
- размер форма зубьев;
- наружный поперечник;
- внутренний поперечник.
Размер и форма зубьев. Пильные круги для торцовок с протяжкой могут быть универсальные (для чистовой обработки), для продольных и поперечных разрезов.
Размер зубьев напрямую влияет на качество резки — чем они больше, тем грубее обрабатывается деталь. Так, для резки ламината, лакированного или крашенного дерева стоит взять мелкозубчатый круг.
Для продолжительной работы лучше выбрать диск с прорезями, поскольку они мешают деформации резака при нагревании и снижают уровень шума.
Фестул — Kapex Festool KS 60 E-SET
При скромной мощности в 1,2 кВт легко режет материалы с габаритами до 30,5×6 см. Максимальное количество оборотов в минуту — 3500. Углы наклона — 47 и 46°. Углы скоса — до 60°.
Достоинства: настоящее немецкое качество, высокая отказоустойчивость и долгий срок службы. Хорошая комплектация, в которую входит система освещения, винтовая струбцина, проставка для увеличения высоты стола и универсальный пильный диск.
Недостатки: Минусом можно назвать разве что высокую стоимость, которая привязана к курсу европейской валюты.
Джет — Jet JSMS-10L
Лучший выбор, исходя из соотношения цены и качества — надежность и мощность, дополненные лазерной направляющей, возможностью регулирования глубины пропила и другими полезными функциями. Удобство конструкции позволяет выполнять пазование и усовочные операции.
- Достоинства: многофункциональность, простота использования, возможность обработки широких заготовок.
- Недостатки: чувствительность лазера к сетевым перепадам напряжения, комплектация диском, пригодным лишь для черновых работ, значительный вес (18 кг).
Модельный ряд торцовочных пил Метабо
Как мы уже упоминали, в компании уделяют значительное внимание производству деревообрабатывающей техники, в частности дисковых пил. Сегодня в модельном ряду производителя находим около двух десятков актуальных моделей, среди которых есть как сетевые, так и аккумуляторные торцовочные пилы. Не позабыл производитель и о тех потребителях, которые используют верстаки для торцовочных пил Метабо – они представлены в широком ассортименте
Не позабыл производитель и о тех потребителях, которые используют верстаки для торцовочных пил Метабо – они представлены в широком ассортименте.
Метабо KGS 315 Plus

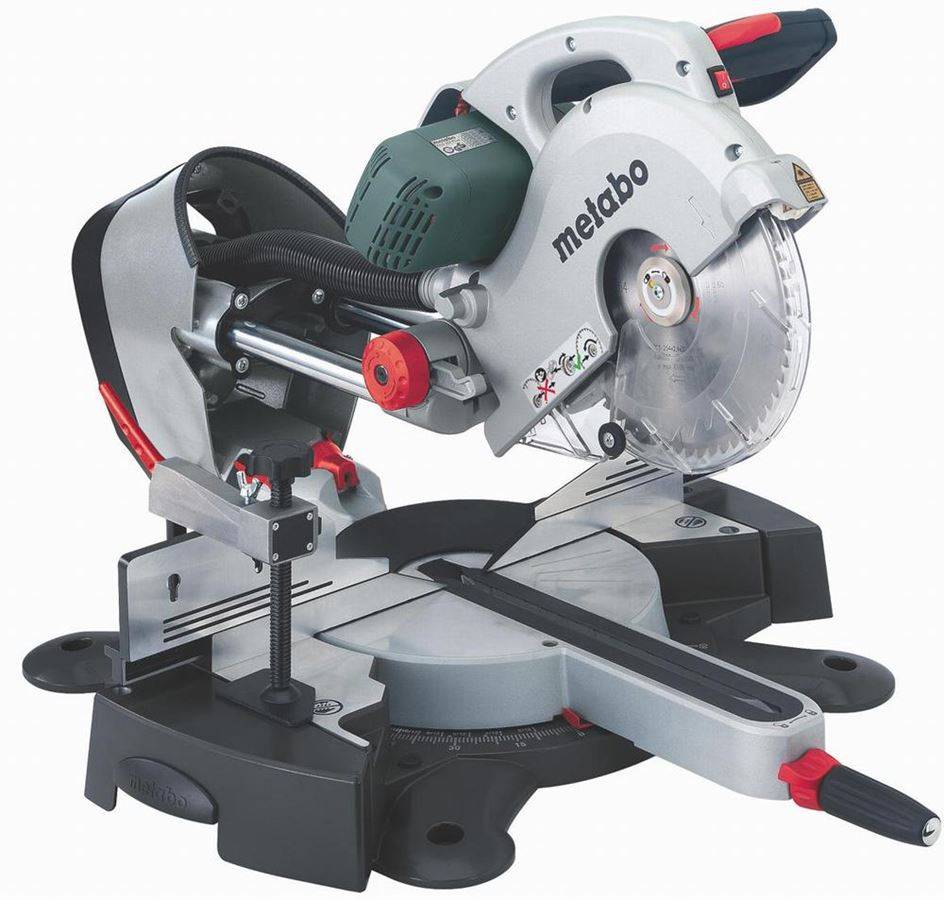

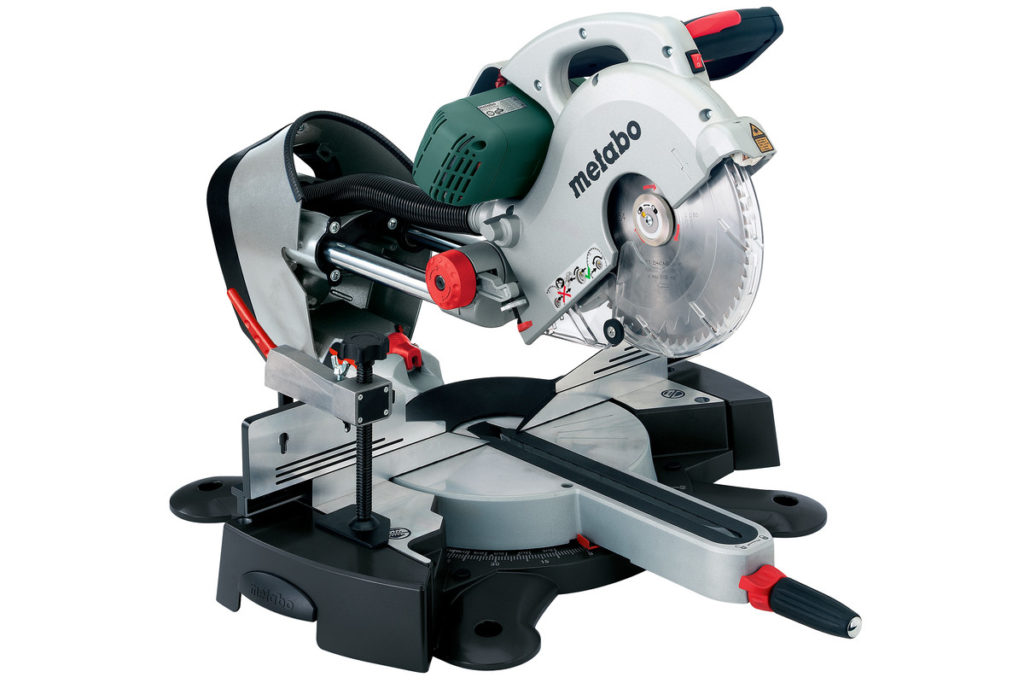

Торцовочная пила Метабо KGS 315 Plus
Прежде всего, обратим ваше внимание на тот факт, что эта профессиональная модель производится в Германии и отличается высоким качеством сборки. Торцовочная пила оснащена мощным электродвигателем на 2 200 Ватт и комплектуется пильным диском со сменными зубьями (84 зуба). Пила отлично справляется с проведением угловых, наклонных и косых пропилов, сохраняя при этом высокую точность и чистоту резу
Смена пильного диска производится без использования дополнительных инструментов, механизм протяжки позволяет работать с длинномерными заготовками
Пила отлично справляется с проведением угловых, наклонных и косых пропилов, сохраняя при этом высокую точность и чистоту резу. Смена пильного диска производится без использования дополнительных инструментов, механизм протяжки позволяет работать с длинномерными заготовками.
Комфортные условия для оператора обеспечиваются эффективной системой пылеудаления, лазерной указкой, подсветкой и удобным расположением элементов управления. Акционная стоимость модели Metabo KGS 315 Plus составляет 1 100 долларов США.
Метабо KGS 303 Plus (Метабо KGS 254 Plus)

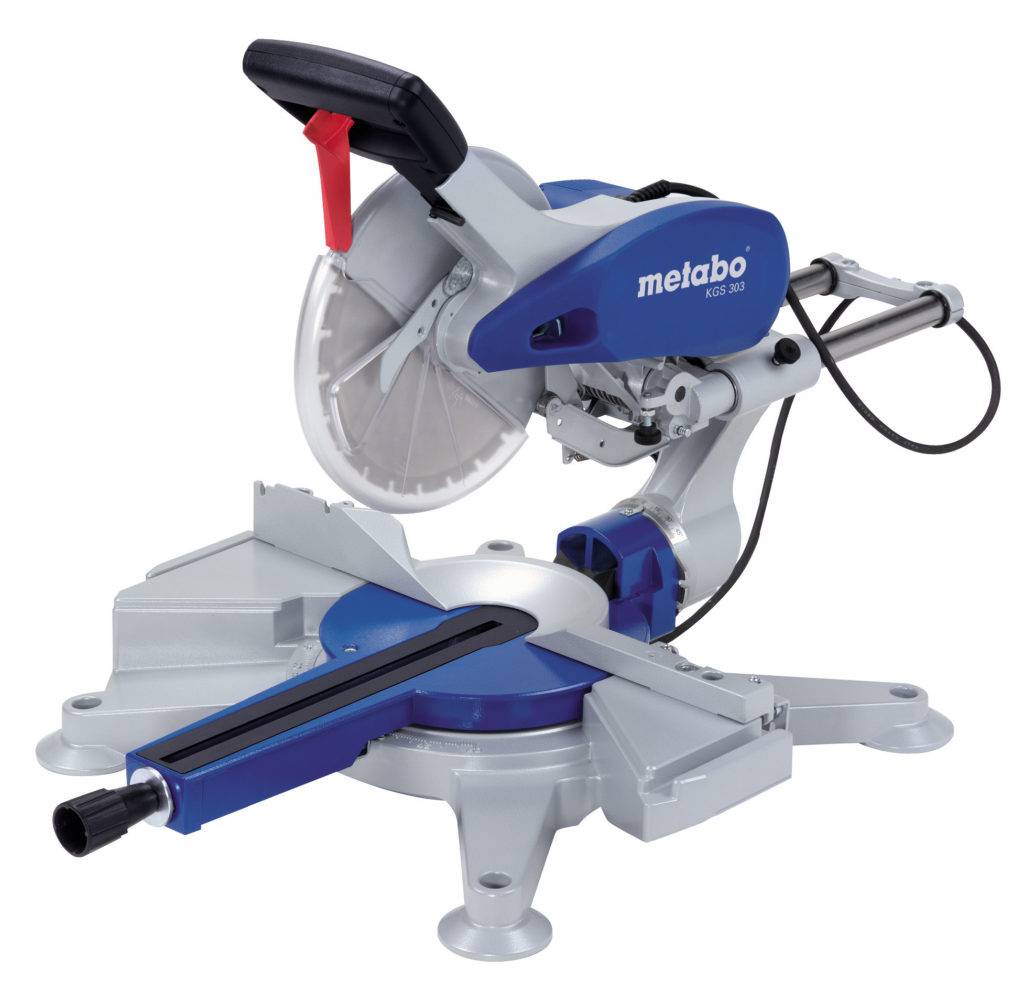

Торцовочная пила Метабо KGS 303 Plus
В настоящее время модель KGS 303 Plus больше не выпускается, ей на смену в 2010 году пришла более мощная пила KGS 254 Plus. Это универсальный инструмент профессионального класса, предназначенный для поперечной распиловки древесины и некоторых других материалов. Торцовочная пила KGS 254 Plus оснащена двухкилловатным двигателем, который позволяет использовать инструмент в интенсивном режиме, не боясь перегрева и перегрузок.
Торцовочная пила KGS 254 Plus
Метабо KGS 255
Торцовочная пила Metabo KGS 255
Еще одна популярная, но уже устаревшая модель. В настоящее время эту пилу можно найти только на рынке подержанной техники, так как она снята с производства. Агрегат оснащен экономичный двигателем на 1 300 Ватт, который позволяет развивать скорость вращения пильного диска до 5 500 об/мин. Торцовочная пила Metabo KGS 255 оснащена лазерным указателем и подсветкой, она очень удобна в транспортировке, так как весит всего 14,5 килограмм.
Метабо KGS 18 LTX 216

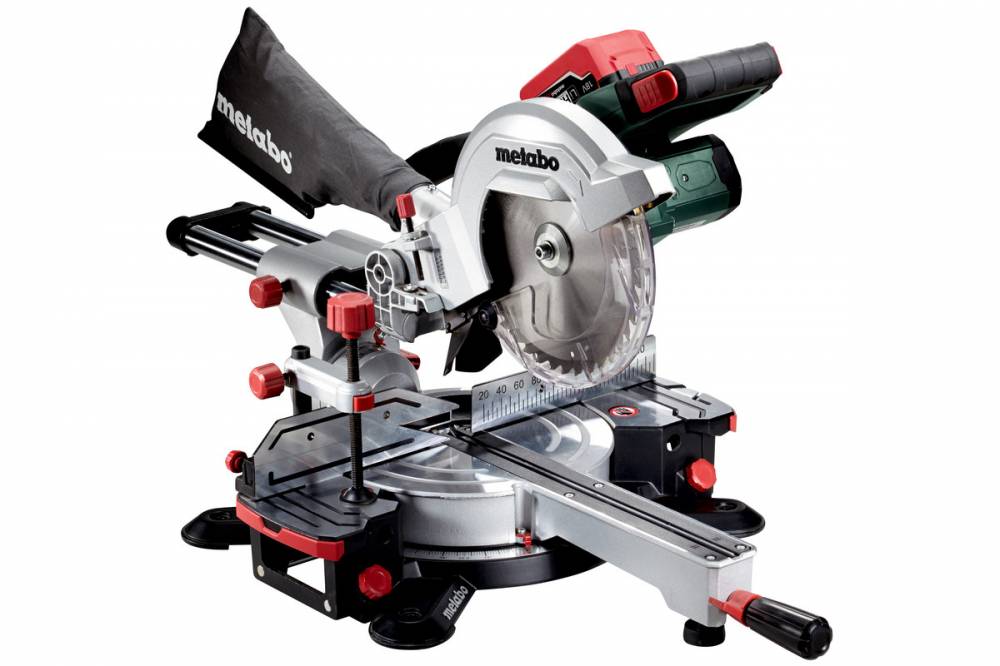

Аккумуляторная торцовочная пила Метабо KGS 18 LTX 216
Эта аккумуляторная торцовочная пила — отличный выбор для тех, кому приходится работать в труднодоступных местах, где нет постоянного источника электропитания. KGS 18 LTX 216 является аккумуляторной версией популярной пилы Metabo KGS 216 M. По своим эксплуатационным характеристикам она ни в чем не уступает своему сетевому аналогу. Двигатель торцовочной пилы питается от литий ионной батареи на 5,2 А/ч, емкости которой хватает для произведения до 400 резов по ламинату и до 180 пропилов в доске, шириной 40 мм. Инструмент поставляется с зарядным устройством и двумя аккумуляторами, в такой комплектации торцовочная пила Метабо KGS 18 LTX 216 стоит всего 670 долларов.
Рабочий стол Метабо KSU 401
Рабочий стол Метабо KSU 401
Наряду с большим выбором торцовок, компания предлагает несколько функциональных подставок и столов для торцовочных пил. Рабочий стол имеет долговечную, прочную конструкцию, которая выдерживает нагрузку до 250 кг. При этом устройство отличается компактными размерами и небольшим весом (25 кг), благодаря чему его удобно транспортировать для работы на разных объектах. Также возможна транспортировка с установленной торцовочной пилой – на ножках подставки имеются небольшие колесики, благодаря которым инструмент можно передвигать по объекту не затрачивая особых усилий. Подставка KSU 401 подходит для абсолютного большинства торцовочных пил Метабо, ее стоимость стартует с 230 долларов США.
