Как заряжать аккумулятор, правила
Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.
Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.
С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.
Li ion аккумуляторы как правильно заряжать?
Не разряжать полностью
Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.
Полная разрядка производится не чаще раза в 3 месяца
Как правильно заряжать литий ионные аккумуляторы?
Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.
Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки
Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки
Хранение с небольшим зарядом
Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.
Заряжать только оригинальной зарядкой
Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:
- Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
- Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.
Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.
Не перегревать аккумулятор при зарядке
Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.
Выбор контроллера
При всех своих достоинствах, литий-ионные элементы чувствительны к:
- глубокому разряду;
- перезаряду;
- излишнему зарядному току;
- перегреву.
Контролировать самостоятельно эти параметры в течение нескольких часов, которые потребуются для пополнения энергии АКБ, сложно. Поэтому эти функции возлагаются на систему PCB (Power Control Board) или СОФ (система обеспечения функционирования). Она представляет собой плату небольшого размера, которую часто встраивают в корпус аккумулятора (из-за этого длина элемента типоразмера 18650 несколько выше обещанных 65 мм). Эта система прекращает заряд при достижении нужного напряжения и отключает АКБ при разряде до установленного уровня. Такие элементы имеют на корпусе маркировку Protected. Если маркировка отсутствует или прямо указано Unprotected, значит батарея такой системой не оснащена и контролировать параметры заряда придется вручную или возложить эту функцию на внешнее устройство.
Не надо путать PCB (СОФ) с системой BMS — Battery Management System или PCM – Power Charge Module. Эта система предназначена для поэлементного контроля заряда аккумуляторов, включенных в батарею по последовательной схеме. Элементы, из которых составлена АКБ, имеют определенный разброс параметров, поэтому возможна ситуация, когда часть элементов уже заряжена, а другую часть еще надо заряжать. Очевидно, что этот режим неблагоприятен для аккумуляторов. Эту проблему призвана решать BMS («балансир»). И в рассматриваемом случае без данной системы не обойтись.
Типовая схема включения балансира.
Типовая схема включения BMS показана на рисунке. При достижении номинальных параметров, элемент шунтируется внутренним ключом, остальные аккумуляторы продолжают заряжаться.
У плат разных производителей маркировка может несколько отличаться (вместо «B-» встречается обозначение «0V», вместо порядкового номера батареи — суммарное напряжение в точке подключения). Приобрести готовое устройство можно в интернете на известных торговых площадках. Выбирать надо по следующим параметрам:
- рабочий ток – не менее 30 А;
- количество подключаемых элементов должно соответствовать количеству аккумуляторов в батарее.
И, конечно, надо соизмерять габариты платы с имеющимся установочным местом.
Выбор типа химии литиевых аккумуляторов
В первую очередь нужно определиться с выбором типа химии литиевых аккумуляторов. Здесь два варианта – либо литий железо фосфатные (LiFePO4), либо литий ионные (Li Ion). Но в любом случае при работе на такую мощную нагрузку нужно учитывать что аккумулятор должен быть способен отдавать необходимый ток без вреда для своего самочувствия! Разберем кратко особенности этих типов аккумуляторов.
Рабочая температура
Если предполагается пользоваться шуруповертом при минусовых температурах, то лучше выбрать литий железо фосфатные (LiFePO4) аккумуляторы. Диапазон температур при котором можно их разряжать -20 ~ 65 °С. У Li Ion емкость на морозе падает быстрее. Если работа в основном планируется при плюсовых температурах, то подойдут и те и другие. Но оба типа аккумуляторов (за исключением некоторых моделей LiFePO4) нельзя заряжать при отрицательной температуре. А верхний предел температуры при заряде у тех и других около 60°С.
Долговечность
Количество полных циклов заряд/разряд у LiFePO4 аккумуляторов более 1000, у Li Ion менее 500. Но! Если не до 0% разряжать и не до 100% заряжать, то количество циклов существенно возрастает. Хранение любые литиевые аккумуляторы лучше всего переносят наполовину заряженные при температуре 0 +10°C. Подробнее о хранении можно почитать в
Рабочее напряжение
Одна ячейка Li Ion аккумулятора при 100% заряде имеет напряжение 4,2 В, при полном разряде около 3 – 2,5 В. Среднее рабочее напряжение 3,7 В.
Одна ячейка LiFePO4 аккумулятора при 100% заряде имеет напряжение 3,6 В, при полном разряде около 2 В. Среднее рабочее напряжение 3,2 В.
Исходя из этого считаем количество последовательно соединенных ячеек для получения необходимого напряжения на выходе АКБ. Это принято обозначать числом последовательных ячеек + символ S (serial – последовательный). Напряжение при таком соединении суммируется.
последовательное соединение ячеек 3s 1p
Li Ion: 1S-4,2 В, 2S-8,4 В, 3S-12,6 В, 4S-16,8 В, 5S-21 В…
LiFePO4: 1S-3,6 В, 2S-7,2 В, 3S-10,8 В, 4S-14,4 В, 5S-18 В…
То есть к примеру, для 12 вольтового шуруповерта нужна АКБ Li Ion 3S, либо LiFePO4 4S.
Рабочий ток
В характеристиках аккумулятора обычно указывают номинальный и максимальный (пиковый) ток разряда. При номинальном токе он способен работать продолжительное время, а при пиковом – несколько секунд
Поэтому для такой мощной нагрузки как шуруповерт необходимо обращать внимание на этот показатель и выбирать высокотоковые модели аккумуляторов
На холостом ходу 12 вольтовый шуруповерт средней мощности потребляет ток 1-2 А, а при максимальной нагрузке (особенно в заторможенном состоянии) ток может достигать 30 А. Поэтому, если предполагается использовать например, аккумулятор GTF HG2 18650 3000 мАч с номинальным и пиковым токами соответственно 10А и 25А, то необходимо делать сборку минимум 3S2P, чтобы не перегружать аккумуляторы. При параллельном соединении двух аккумуляторов допустимые токи удваиваются, при соединении трех – утраиваются и т.д.
последовательно – параллельное соединение ячеек 3s 2p
С какими сложностями можно столкнуться при модернизации?
Прежде чем приступать к работе, надо определить целесообразность доработки. Некачественный или уже давно эксплуатируемый инструмент разумнее не переделывать — нерентабельно.
Цена необходимых материалов и затраченных усилий составит 2/3 стоимости самого оборудования.Рациональнее купить новый шуруповерт или дрель. Стоит обдумать и другие моменты:
- Литиевые аккумуляторные батареи стандарта 18650 (только они подойдут в качестве замены) имеют длину 6.5 см и диаметр 1.8 см. Посадочное гнездо для Ni-CD не подойдет для Li-ion. Размещать батареи придется в корпусе АКБ. При этом потребуется самостоятельно выполнить монтаж проводов и защитной микросхемы.
- На выходе Li-ion напряжение равно 3.6 В. Этот параметр у Ni-CD равен 1.2 В. Новые АКБ могут быть просто несовместимы с оборудованием.
- Литий-ионные АКБ не выдержат перезарядное напряжение больше 4.2 В и разрядное до 2.7 В. Работа в таком режиме очень быстро выведет из строя аккумуляторные элементы, поэтому установка защитной платы обязательна.
- Родное зарядное устройство (прилагаемое к оборудованию для работы от Ni-CD) в 8 из 10 случаев использовать для Li-ion нельзя. Потребуется купить новое. Если в планах покупки нет, тогда надо еще переделать и зарядное устройство шуруповерта для работы от литиевых аккумуляторов, что тоже может иметь свои трудности.
Переделкой инструмента всех неудобств не исключить.
Новый литиевый АКБ выказывает плохие эксплуатационные характеристики при использовании в условиях низких температур. Надо взвесить все за и против, приступая к работе.
Плюсы и минусы модернизации шуруповерта
Один минус уже указан — быстрое снижение емкости элементов при температуре окружающей среды ниже +7-+100С. Есть и еще один — цена аккумуляторов, но в отличие от Ni-CD элементов литий-ионные батарейки значительно долговечнее. Никель-кадмиевые АКБ химически непредсказуемые. При выходе из строя одного аккумулятора, оставшиеся не дадут нужного напряжения для работы оборудования.
Замену проводят и по другим причинам:
- Емкость литий-ионных батареек в 2 раза больше, чем у никель-кадмиевых тех же параметров;
- Нет «эффекта памяти» заряда. Зарядку можно проводить при любом разряде элемента, в любое время.
- Стандарт 18650 облегчит вес конструкции. Будет проще и легче работать.
Не надо забывать о необходимости устанавливать защитную плату (перегреваясь, Li-ion элемент взрывается, может спровоцировать возгорание) в ходе работ.
Как переделать?
Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.
Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.
Приобретите блок питания
Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.
Изучите характеристики блока питания
Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.
Разберите старую батарею
Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.
Снимите клеммодержателиАккуратно снимите клеммы
Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.
Припаяйте к клеммам проводВот так должно получиться
Шаг 6. Закрепите клеммы на клеммодержателе.
Закрепите клеммы на клеммодержателе
Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.
Вставьте клеммы внутрь корпуса
Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.
Сделайте отверстие в корпусе
Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).
Снимите фаску и вкрутите шуруп
Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.
Зафиксируйте шурупом клеммодержатели внутри корпуса
Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.
Сделайте второе отверстие в корпусе батареи
Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.
Изолента поможет зафиксировать провод
Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.
Соберите корпус батареи
Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.
Посмотрите цвета проводов
Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.
Скрутите параллельно нужные проводаВот так должно получиться
Шаг 16. Припаяйте провода к силовому разъему XT60.
Припаяйте провода к XT60
Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.
Провод от батареи тоже припаяйтеВот так должно получиться
Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.
Замкните контакты скрепкой
Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.
Лишние провода можно отрезать. Не забудьте про изоляцию
Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.
Шуруповерт переделан и готов к работе
Электрическая схема переделки шуруповерта под Li-Ion аккумуляторы
Комплектующие изделия подобраны, и теперь можно составить электрическую сборочную схему. Источником работы шуруповерта является бытовая электропроводка, с которой через зарядное устройство и плату BMS заряжаются аккумуляторы. На плате BMS есть две печатные площадки, к которым подключается зарядное устройство и шуруповерт. Кстати, если аккумулятор почти разряжен, а надо работать, то можно одновременно заряжать его и работать шуруповертом.
Выводы аккумуляторов припаиваются непосредственно к плате BMS, так как при работе шуруповерта они отдают большой ток и чем короче и большего сечения проводники, тем меньше потери энергии.
Непосредственно к выводам аккумуляторов подключается через кнопку включения индикатор уровня заряда. Одно деление соответствует 25% . Литиевые аккумуляторы не обладают эффектом памяти и их можно заряжать в любой момент, не ожидая полной разрядки.
Производители Li-Ion аккумуляторов рекомендуют, чтобы аккумулятор набрал полную мощность его пару раз надо полностью разрядить с последующей полной зарядкой.
При сборке схемы, для исключения выхода из строя компонентов, требуется неукоснительное соблюдение полярности подключения. На схеме провода положительной полярности обозначены красным цветом, а отрицательной – синим.
Виды и типы
Существуют и универсальные зарядные устройства для всех типов аккумуляторов, но все же в большинстве случаев лучшим решением будет зарядник, оптимально подходящий под нужды конкретно взятой батареи. Что интересно, многочисленные отзывы указывают на неидеальное соответствие «родных» зарядных устройств, поставляемых в комплекте с самим шуруповертом. Дескать, производители часто экономят на этой детали, из-за чего довольно быстро может сломаться даже новый инструмент. Многие потребители по этой причине предпочитают собирать зарядные устройства самостоятельно, но в этом случае стоит строго придерживаться схемы и соответствия всех деталей.
Со встроенным блоком питания
Встроенный зарядный прибор делает аккумуляторный шуруповерт похожим на сетевой – он просто втыкается в розетку, а при завершении зарядки кабель либо отсоединяется, либо прячется в специальный отсек. Такой аналоговый механизм в основном выполняет функции стабилизатора напряжения, он позволяет производить заряжание аккумулятора, не вынимая его из корпуса прибора. Существенным недостатком такого решения является то, что во время зарядки инструмент нельзя использовать с запасным аккумулятором, поскольку единственное место для батареи уже занято. С другой стороны, вероятность потерять или забыть блок питания минимизируется, поскольку он не представляет собой отдельного механизма и всегда будет под рукой – там же, где и сам шуруповерт.
Учитывая, что замена подобного встроенного блока питания представляет собой существенную проблему, производители обычно стараются делать механизм на совесть, потому проблем с обновлением зарядного устройства возникать не должно – оно окажется довольно долговечным. Необходимость выполнять максимально качественный зарядник приводит к тому, что он становится лучшим решением для литиевого шуруповерта – он может заряжаться в любой момент, а из-за встраивания в крупный корпус не возникает проблем с оснащением агрегата микроконтроллерами для отключения подачи тока.

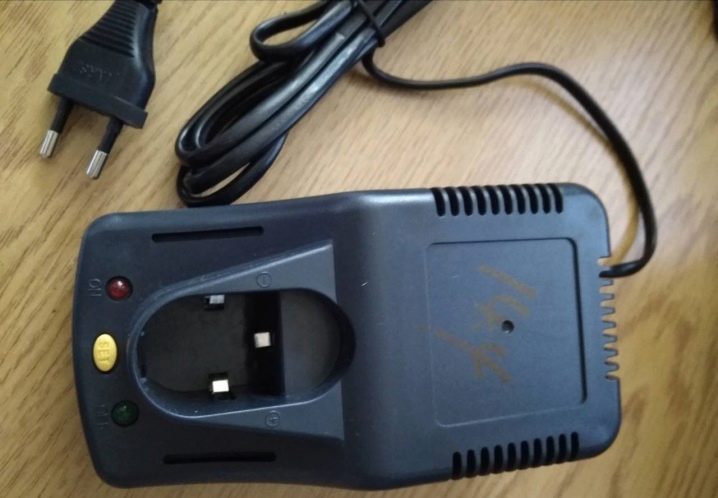

С внешним блоком питания
Выносной блок питания аналогового зарядного устройства – альтернативное решение тому, что было описано выше. Оно работает принципиально иначе: здесь для зарядки аккумулятор вынимается из корпуса шуруповерта и устанавливается в гнездо самого зарядника, представляющего собой совершенно отдельный механизм. Такое решение кажется неплохим по той причине, что позволяет заряжать один аккумулятор, пока сам шуруповерт работает, питаясь от второго. Этот факт даже во многом нивелирует характерный недостаток – весьма невысокую скорость заряжания у таких устройств, что часто отбрасывает их в категорию бытовых, не рассчитанных на длительную автономную работу.
Именно зарядники такого типа часто оказываются универсальными, нацеленными на работу с разными типами аккумулятора из трех вышеописанных. Так происходит потому, что производители, стремясь обеспечить потребителю максимальный выбор положительных качеств батареи, предлагают в комплекте поставки одновременно литий-ионный и никель-кадмиевый аккумулятор. Наличие отдельного корпуса позволяет встроить в него более сложную схему, позволяющую выставлять необходимые параметры питания для каждого случая, однако, подобное решение, конечно, будет занимать чуть больше места.
Импульсные
Эти зарядные устройства, в противовес двум вышеописанным аналоговым, оказываются и самыми дорогими, и самыми «умными», в связи с чем основной их сферой применения следует считать профессиональные шуруповерты. Как и положено дорогому агрегату, он практически всегда рассчитан на батареи разных типов, а главное – обладает возможностью предельно быстрой зарядки, буквально в течение часа, чтобы минимизировать возможный простой. Для эффективной работы с никель-кадмиевыми батареями, страдающими от «эффекта памяти», такой зарядник обладает еще и функцией быстрой разрядки.
При этом одним из важных преимуществ импульсного зарядного устройства являются его небольшие размеры при быстрой подаче электроэнергии. Теоретически возможно собрать подобное по характеристикам аналоговое решение, что обойдется дешевле, однако, в этом случае габариты зарядника будут примерно сопоставимы с габаритами всего шуруповерта.
Как переделать?
Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.
Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.
Приобретите блок питания
Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.
Изучите характеристики блока питания
Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.
Разберите старую батарею
Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.
Снимите клеммодержателиАккуратно снимите клеммы
Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.
Припаяйте к клеммам проводВот так должно получиться
Шаг 6. Закрепите клеммы на клеммодержателе.
Закрепите клеммы на клеммодержателе
Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.
Вставьте клеммы внутрь корпуса
Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.
Сделайте отверстие в корпусе
Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).
Снимите фаску и вкрутите шуруп
Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.
Зафиксируйте шурупом клеммодержатели внутри корпуса
Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.
Сделайте второе отверстие в корпусе батареи
Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.
Изолента поможет зафиксировать провод
Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.
Соберите корпус батареи
Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.
Посмотрите цвета проводов
Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.
Скрутите параллельно нужные проводаВот так должно получиться
Шаг 16. Припаяйте провода к силовому разъему XT60.
Припаяйте провода к XT60
Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.
Провод от батареи тоже припаяйтеВот так должно получиться
Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.
Замкните контакты скрепкой
Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.
Лишние провода можно отрезать. Не забудьте про изоляцию
Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.
Шуруповерт переделан и готов к работе

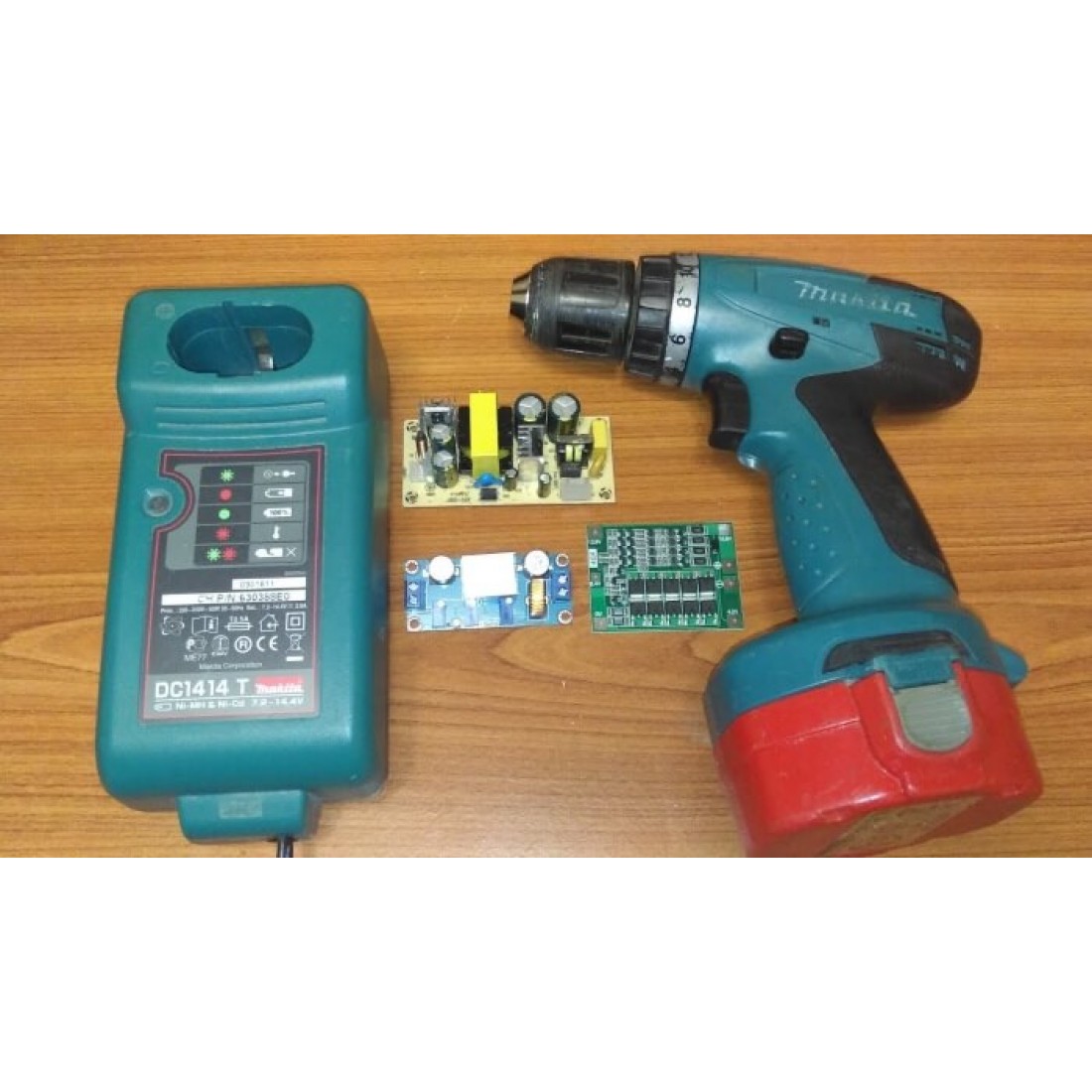

Особенности переделки
В большинстве моделей, по крайней мере «Интерскол», «Макита», «Хитачи» представлены универсальные механизмы. Это означает, что зарядник предназначен для питания батарей Ni-Mh и Li-Ion типа.
Особенности связаны с мощностью аккумуляторов. Новые и заменяемые изделия должны соответствовать друг другу. В противном случае возникнет сбой или разрыв цепи, о чем сигнализирует индикатор. При перегрузках или разрыве одновременно мигают красная и зеленая лампочка.
В ситуации, когда зарядное устройство не универсальное, ему потребуется переделка, также как и блоку питания. Процесс зависит от типа ЗУ и производителя, подразумевая практически полное выпаивание элементов платы, установку конденсатора, резисторов и их последующую настройку.
Наряду с этим существует универсальный способ трансформации ЗУ. Он связан с использованием платы BMS, стабилизирующей входное напряжение и ток. На рынке она имеет обозначение DC-DC StepDown, а непосредственно на плате присутствуют подстроечные резисторы. Модуль впаивают в схему зарядного устройства, используя соединения P+ и P- на плате и старые клеммы зарядки.
Методы соединения элементов батареи
Аккумулирующий энергию блок собирают одним из трех способов:
- Точечная сварка. Если нет дома в наличие сварочного аппарата, можно обратиться к специалистам. Эта техника соединения элементов в блок является наиболее предпочтительной.
- Пайка. Паяльник наверняка найдется в каждом доме. Но при спаивании все манипуляции нужно выполнять очень быстро, поскольку припой почти мгновенно охлаждается. Надо избегать длительного нагрева батареек. Высокие температуры повредят элементы. Если навыков пайки нет, лучше доверить работу специалисту.
- Кассеты. Альтернативный, но не самый надежный способ. Контакты, полученные в процессе, будут обладать существенным переходным сопротивлением. Значит, нужно быть готовым к тому, что при больших токах она будет быстро разрушаться. При помощи специальных кассет проводится быстрое соединение батареек в блок.
Чтобы напряжение суммировалось, а значение емкости не изменилось, нужно соединять элементы последовательно.
Переделка на литиевые аккумуляторы 12 вольт
Приведенный выше способ применяется для всех аккумуляторов. Вольтаж определяется параметрами блока питания. Отличия связаны с количеством батарей. Основная масса руководств по трансформации относится к 14 В агрегатам, где для замены используют 4 литиевых батареи 18650. Для 12 В устройства такого количества многовато. Здесь будет достаточно 3-х батарей 18650.
Переделка на литиевые аккумуляторы 18 вольт
Аналогичный подход применяется к 18 вольтовым изделиям. Здесь отличия, также связаны с численностью аккумуляторов. Батарея состоит из 5 единиц 18650, что обеспечивает ей сверх эффективную работу. Если процесс работы слишком интенсивен, шуруповерт даже отдает горелым. Поэтому впоследствии 5-й аккумулятор нередко удаляют.
Подробный видеоурок по переводу шуруповёрта на литий
Основные моменты, касающиеся сборки защищённых аккумуляторных батарей для переделки шуруповёрта под литиевые аккумуляторы
