Ремонт шины бензопилы своими руками: устройство, износ и другое
Бензопила – весьма полезная вещь в хозяйстве. Ведь с ней быстро и относительно легко решается масса задач домашнего строительства, садоводства и благоустройства территорий. Бензопилы – достаточно капризный инструмент, однако при правильном обращении это незаменимый помощник.
У которого есть одно уязвимое место: направляющая шина. Именно на неё приходится большинство эксплуатационных нагрузок.
А это означает, что знания о том, почему шины чаще прочих деталей бензопил выходят из строя и как их правильно заменить случае необходимости, ещё не раз помогут вам сохранить денежные средства и время при сезонных или проектных работах инструментом.
Крепление шины бензопилы
Шина и элементы её крепления принадлежат к расходным деталям. Износ этого узла происходит и под рабочими нагрузками, и в результате неправильного режима эксплуатации. Наличие неисправностей на этом участке вы определите сразу. Шина не сможет обеспечить нормальное натяжение, смазку и плавный ход цепи, а её крепление — фиксацию оси распила относительно корпуса инструмента.
Крепление пильной шины
Работать пилой с неисправной шиной небезопасно. Поэтому при первых признаках поломки узла нужно выключить мотор и выяснить в чём дело. Успешно устранить причину неисправности поможет знание конструктивных особенностей шины и её крепления на вашей бензопиле.
Шина определяет ось и длину распила, направляя цепь. Но основой механизма всё же является крепление. Оно устанавливается в паз между внутренней пластиной на корпусе мотора и внешней пластиной, расположенной на кожухе цепной гарнитуры. Шина и кожух фиксируются при помощи болтового соединения. Эта часть крепления называется «узлом двигателя», а её форма и конструктивное исполнение зависят от модели бензопилы. Крепление шины и ведущая звёздочка закрываются отдельной крышкой.
Шпильки крепления шины бензопилы
Ведущие звенья пильной цепи устанавливаются в направляющий паз на кромке шины и приводятся в зацепление с ведущей звёздочкой, соединённой с валом отбора мощности. При ослаблении фиксирующих болтов шина может двигаться. Натяжение цепи может регулироваться вручную или, как на профессиональных бензопилах, автоматически. Наконец, в передней части крепления шины расположен упор. Он служит для надёжной фиксации оси распила при контакте движущейся цепи с деревом.
Длина шины бензопилы — какими они бывают и на что влияет
Одним из важнейших параметров шины для бензопилы является их размер. Чем больше длина направляющей, тем большего диаметра можно пилить бревна инструментом. Однако это вовсе не означает, что на маломощную бензопилу можно установить длинную направляющую, и пилить толстые бревна. Длина шины должна иметь соотношение с мощностью.
Это интересно! В техническом описании к каждой модели инструмента указывается оптимальная длина шины, которую рекомендует использовать производитель. Установка детали меньшего или большего размера приведет к ускоренному износу пильной гарнитуры и механизмов инструмента.
Если не удается найти технический паспорт инструмента, то узнать рекомендуемую длину для конкретной модели инструмента можно простым способом — измерить старую направляющую. Как измерить длину шины бензопилы, знают далеко не многие специалисты. Чтобы узнать длину направляющей на бензопиле, необходимо воспользоваться рулеткой, и измерить расстояние от торца (носовой части) до начала выреза. На схеме ниже показано, как правильно измеряется длина шины.
Узнать длину можно также по описанию, которое обычно изображено на боковой части гарнитуры. Однако со временем эксплуатации инструмента происходит затирание надписей, поэтому этот способ уместен для случаев, когда на шине можно прочесть информацию. Измерив длину, можно приобрести соответствующего размера пильную гарнитуру на инструмент. Почему нельзя использовать на маломощной пиле длинную шину и цепь? Причин для этого достаточно, и описать их можно в виде перечня:
- Нехватка мощности двигателя, что отразится на скорости пиления
- Увеличенный расход топлива за счет повышенной нагрузки
- Быстрый износ двигателя и расходных материалов
- Неправильная цикличность подачи масла для смазки цепи, что повлечет за собой перегрев гарнитуры, и быстрый выход из строя
Если не хотите, чтобы инструмент быстро вышел из строя, то необходимо использовать соответствующего размера пильную гарнитуру. Чтобы обеспечить максимальную эффективность и производительность инструмента, необходимо правильно подобрать в зависимости от мощности инструмента шину и цепь. Для обозначения длины используется такая единица измерения, как дюйм. Ниже представлены размеры направляющих для бензопил в дюймах с переводом их в метрическую систему измерения:
- 10 дюймов – 25 см
- 12 дюймов – 30 см
- 14 дюймов – 35 см
- 16 дюймов – 40 см
- 18 дюймов – 45 см
Только после того, как будет уточнена длина шины бензопилы, можно приступать к выбору новой детали. Есть также устройства длиной 38, 33 см и другие. Длина детали в 45 см — это еще далеко не самый большой вариант. Профессиональные высокомощные агрегаты комплектуются устройствами, длина которых достигает 75 см.
Замена быстроизнашивающихся деталей
Если не проводить вовремя замену быстроизнашивающихся деталей, их чрезмерный износ будет отрицательно сказываться на остальных узлах бензопилы. В частности, если не менять вовремя шину и ведущую звездочку, повышенная вибрация отрицательно скажется на подшипниках коленвала. Предельная глубина выработки зубьев звездочки должна составлять 0.5 мм. На практике звездочки нередко эксплуатируют до глубины износа 1 мм и более, — не подозревая о том, что это приводит к повышенной нагрузке на подшипники коленвала и ускоренному выходу их из строя. При износе 3-4-х цепей необходимо менять и саму шину, к этому времени ее износ достигает предельных значений.
Шина бензопилы изнашивается особенно сильно в зоне, резание которой выполняется наиболее часто, обычно, — это нижняя сторона направляющей шины. Для равномерности износа, при каждой замене цепи, шину нужно перевернуть на 180° относительно горизонтальной оси.
При монтаже новой цепи следует ставить новую ведущую звездочку. Так как при нормальной нагрузке срок службы ведущей звездочки в два раза больше срока службы цепи, то целесообразно, использовать одну звездочку для попеременной работы двух цепей. Благодаря этому звездочка и цепи изнашиваются почти одновременно. Если новая цепь ставится на изношенную звездочку, то ведущие звенья цепи изнашиваются намного быстрее. Для рентабельной эксплуатации бензопилы, расходуйте всегда совместно: одну направляющую шину, две цепные звездочки, четыре пильных цепи.
Как избежать неправильной заточки
Для того чтобы предупредить кривой распил из-за неравномерной заточки, можно время от времени или при сильных повреждениях использовать для правки цепи специальный заточной станок. Купить станок и точить самому или отдавать на заточку в мастерскую.
Дело в том, что станок во время заточки настраивается по самому изношенному зубу, имеющему меньший размер среди всех. После того как заточка проведена, все зубья будут иметь одинаковый размер, который будет равен зубу, по которому производилась настройка.
Минус этого метода в том, что значительно уменьшается ресурс цепи, т. к. приходится сильно стачивать даже не поврежденные зубцы. Старайтесь аккуратнее использовать бензопилу, следить за гвоздями и какими-либо другими металлическими изделиями, которые могут попадаться при распиле старых досок и прочего хлама.
Бензопила теряет мощность под нагрузкой
Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:
- В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
- В забитом топливном фильтре.
- В плохо работающем топливном насосе.
Ремонт системы подачи топлива
Топливо может не попадать в цилиндр по следующим причинам:
- Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
- Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
- Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.
Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.
Своевременная замена топливного фильтра гарантирует полноценную подачу топлива
Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам
Тросик рычага привода дроссельной заслонки должен находиться на своем месте
Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.
Статья в тему: Регулировка карбюратора бензопилы: технические нюансы
И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.
Чтобы ремонтировать карбюратор самостоятельно, необходимо познакомиться со всеми его деталями
Все части должны быть чистыми, сухими и исправными.
Как правильно натянуть цепь на бензопиле?
Установка цепи на бензопилу может показаться новичкам довольно сложным занятием. Однако бояться не стоит, ведь правильно одеть цепь на бензопилу сможет каждый. В первую очередь нужно запомнить, что поставить цепь на бензопилу, которой вы только что закончили спиливать деревья, не получиться. В таком случае пильный элемент будет сжиматься, что приведет к стягиванию и деформации шины. Лучше всего устанавливать цепь на холодную бензопилу. При этом нужно придерживаться определенного порядка действий:
- Перед тем, как установить цепь на бензопилу следует убедиться в том, что инструмент выключен, и он не заведется самовольно;
- После этого необходимо снять защитную пластиковую крышку сбоку бензопилы и раскрутить болты;
- Далее необходимо определиться с тем, какой стороной ставить цепь на бензопилу. Пильный элемент должен быть установлен так, чтобы расположенный на верхушке шины резец был направлен в сторону движения цепи;
- Затем наденьте защитные перчатки, закрепите шину на бензопиле и начните вращать цепь по шине;
- Если цепь провисает, то выполняется натяжка цепи на бензопиле. Чтобы подтянуть пильный элемент необходимо задействовать натяжитель, который расположен в правой части под защитной накладкой. Чаще всего этот механизм имеет форму обычного болта;
- Далее немного открутите боковые метизы, которые используются для крепления шины;
- Регулировочным винтом подберите оптимальное натяжение. Сделав это, вкрутите метизы до конца. После этого установите на место защитную накладку.
https://youtube.com/watch?v=du54QOg6lAg
Как отрегулировать карбюратор
Заводские настройки топливного блока бензопилы Husqvarna 137 гарантируют оптимальную мощность двигателя и экономность рабочего режима. Но в процессе эксплуатации инструмент нужно переводить на летний и зимний периоды, что требует дополнительной корректировки заданных производителем параметров. Также регулировка карбюратора важна, когда наблюдается снижение тяги, либо не в лучшую сторону меняется количество откаточного топлива.
Узнайте, как выбрать электрический или бензиновый триммер, газонокосилку, бензокосу, шуруповёрт, лобзик.
Многие владельцы прибегают в решении этой проблемы к помощи специалистов. Но осуществить необходимую корректировку можно и в домашних условиях.
Для этого нужно выполнить следующие действия:
- Прогрейте двигатель и затяните до упора винт скорости холостого хода.
- После чего ослабьте его, повернув против часовой стрелки на 4,5 оборота.
- Следите за цепью в момент работы мотора. Если она движется, регулировка не удалась. Помочь в данной ситуации могут лишь специалисты сервисного центра.
- В случае, когда после корректировки карбюратора двигатель не заводится либо сразу же глохнет, проверьте наличие топливной жидкости в расходном резервуаре, а также степень пригодности свечей зажигания и воздухообменного фильтра.
- Когда двигатель бензопилы глохнет при увеличении нагрузки, нужно проверить центральный жиклер. Обычно его засорение выводит из строя аппарат.
Видео: регулировка карбюратора бензопилы Хускварна
Важно! Тягловая мощность и равномерная работа при сезонной смене режимов во многом зависит от качественных характеристик топливных жидкостей. Важно применять рекомендованные производителем цепные масла, что позитивно отразится на долговечности инструмента и его состоянии. Категорически запрещено использовать трансформаторное, веретенное масла, а также продукты переработки
Учитывайте, что неисправности могут стать последствием попытки запустить агрегат на старом бензине, что долгое время пребывал в пластиковой ёмкости
Категорически запрещено использовать трансформаторное, веретенное масла, а также продукты переработки. Учитывайте, что неисправности могут стать последствием попытки запустить агрегат на старом бензине, что долгое время пребывал в пластиковой ёмкости.
Замена шины бензопилы и элементов её крепления
Схема крепления шины бензопилы
Замена элементов крепления и шины бензопилы необходима при:
- Критическом износе посадочного паза или элементов хвостовика.
- Повреждениях кожуха.
- Нарушении фиксации болтов крепления.
- Повреждении или деформации тела шины.
- Истирания или поломки зубьев ведущей и ведомой звёздочки.
- Повреждении канавок для подачи смазки на цепь.
- Износе натяжителя цепи.
- Износе посадочного паза и фиксатора шины.
Поэтому-то пильная шина и элементы крепления и являются расходными деталями – для их замены нужен всего один универсальный ключ, поставляемый в комплекте с инструментом. Ну и, конечно же, знание алгоритма разборки, сборки и регулировки механизма.
Бензопила со снятой шиной
Для разборки крепления шины следует:
- поставить двигатель вертикально и, открутив соответствующие гайки, снять крышку ведущей звёздочки;
- приподнять шину за передний конец и повернуть зажимной винт цепи, высвобождая её из канавки шины;
- оттянуть цепь снизу и, поворачивая зажимной винт, высвободить её из канавки;
- снять цепь с ведущей звёздочки и вытащить её из под кожуха, после чего отложить в сторону;
- при наличии повреждений или следов износа кожух и прокладки крепления следует заменить;
- снять подлежащую ремонту или замене шину цепи с пазового крепления.
Последовательность действий при снятии шины бензопилы на фото
После этого цепь нужно одеть на новую шину и установить последнюю в устанавливаемую её в паз. Далее гарнитура приводится в зацепление с ведущей звёздочкой и закрывается крышкой. Непосредственно перед началом работы не не забудьте проверить отсутствие провисания цепи и качество её натяжки.
Бензопила снова в работе
Если крепление новой шины и монтаж гарнитуры выполнен правильно, бензопила снова готова к работе. Кстати, в этом на всякий случай следует убедиться, распилив несколько тонких веток.
Как установить шину и цепь на бензопилу и отрегулировать натяжение

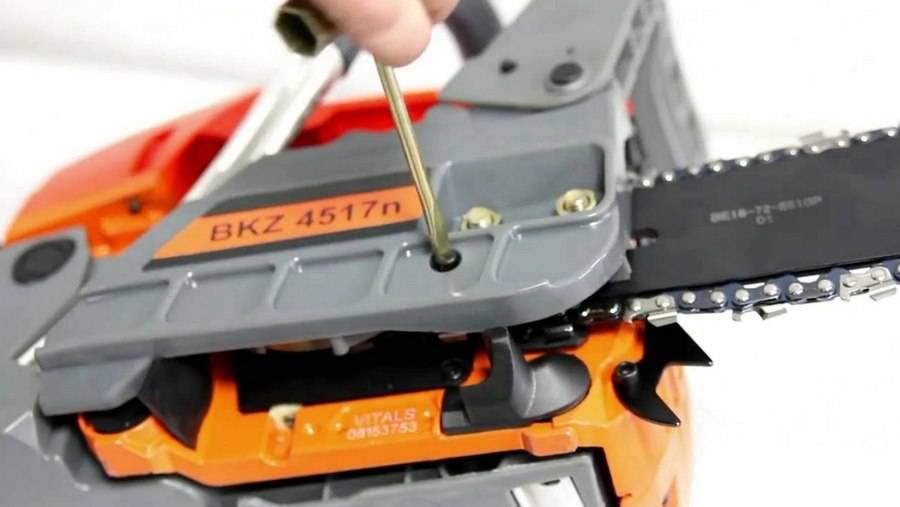

Снять и заменить шину на бензопиле не составит труда даже начинающему пильщику. Инструкция по замене имеет следующий вид:
- Используя специальный ключ, который идет в комплекте к инструменту, осуществить вывинчивание двух крепежных гаек
- После этого демонтируется защитных кожух, который также является ручным тормозом
- Демонтируем цепь с инструмента
- Извлекается деталь
На место извлеченной направляющей устанавливается новая шина, после чего сборка выполняется в порядке обратном снятию. На завершающем этапе обязательно необходимо отрегулировать натяжение цепи. Чтобы проверить степень натяжения, следует оттянуть цепь посередине направляющей. Правильной регулировка является тогда, когда выход хвостовика не превышает 2/3 от его высоты. Убедиться в том, что цепь не перетянута можно путем перемещения ее по шине, прикладывая небольшое усилие.
Это интересно! Чтобы увеличить или уменьшить натяжение цепи, необходимо ослабить две крепежные гайки, и вращать регулировочный винт натяжения. На всех моделях бензопил он находится в разных местах. После регулировки нужно затянуть крепежные гайки.
https://youtube.com/watch?v=q88vRFDxQxQ%3F
По окончанию проделанных работ остается завести двигатель инструмента, и проверить его в действии. Цепь не должна издавать звонкий звук, что говорит о правильном ее функционировании.
Сильный износ пильного полотна
Шина служит намного дольше, чем цепь. Однако это не означает, что эксплуатировать ее можно вечно, и не задумываться о замене. Обычно направляющая меняется после 2-3 изношенных цепей. Перед заменой направляющей бензопилы, нужно оценить ее техническое состояние. Если на бензопиле установлена шина китайского производства, то она может износиться быстрее, чем цепь. Именно поэтому при обнаружении кривого распила древесины бензопилой, необходимо провести диагностику шины.
Чтобы убедиться в износе шины, необходимо снять ее и осмотреть. Обычно износ проявляется путем укороченного одного из бортиков. Порой обнаружить это визуально крайне сложно, поэтому необходимо воспользоваться штангенциркулем. Разница в несколько десятых мм говорит о том, что шина нуждается в замене. Еще есть простой способ проверки износа направляющей при помощи угольника. Для этого шина располагается на ровной поверхности, и к ней сбоку нужно приставить угольник. Если сверху и снизу стенки направляющей соприкасаются с угольником, значит деталь исправна.
Ускоренный износ шины может возникнуть по причине неправильного функционирования масляного насоса. Если смазка подается с большими перерывами, то соответственно увеличивается трение, а значит и детали изнашиваются быстрее. Если смазочный механизм работает исправно, то это в разы увеличивает срок службы не только гарнитуры, но и всего инструмента.
https://youtube.com/watch?v=k4RbvXpFNK8%3F
Зачем нужна цепь для бензопилы?
Ассортимент режущего инструмента громаден, потому нужно получать лучшие экземпляры для комфортабельной работы.
Бензопила
применяется в строительстве, при заготовке древесной породы, для благоустройства дачных участков и прилегающих территорий. Это универсальный цепной инструмент, работающий при помощи двухфазного мотора. Его режущая часть представлена цепью, соединенной в кольцо. Нередко для сотворения округленной формы ее составляют из звеньев, имеющих разную форму. Цепь закрепляется на железной шине. В большинстве моделей находится цепное колесо. Цепь заходит в состав девайсов деталей для непрофессиональных и особых пил.
Проф бензопилы для распиливания древесной породы оснащаются цепями с шагом 3/8 и 0,404 дюйма.
Для любительского инструмента употребляют цепи, имеющие шаг в 0,325 дюйма. Размеры непрофессиональной гусеницы понижают вибрацию, но сразу уменьшают мощность инструмента.
Качественные устройства для распиливания деревянных материалов оснащаются цепями, имеющими шаг 3/8 и 0,404 дюйма.
Так как гусеница – режущая часть бензопилы, к ее выбору и установке нужно подойти со всей ответственностью.
Перед покупкой принципиального элемента нужно изучить главные характеристики, характеризующие его как составную часть режущего инструмента:
- толщину паза;
- шаг цепи;
- общее число звеньев.
Сформировано несколько главных групп, объединенных вместе параметрами, относящимися к шагу цепи: гусеницы в 3/8 дюйма монтируют на маломощных пилах, толщина паза составляет 1,3 мм. Число звеньев находится в зависимости от длины шины: на расстояние в 32 см приходится 52 звена, на 40 см 56 звеньев. На моделях пилы от 350 до 401 см не ставят шину в 645 см.
Для правильного выбора гусеницы на другие модели нужно изучить характеристики ранее эксплуатировавшейся цепи.
Уникальные модели характеризуются наивысшей производительностью. Они устойчивы к воздействию трения, эксплуатируются при неблагоприятных погодных критериях. Пильные цепи для бензопил всех марок содержат 50 ведущих звеньев, шаг в 3/8, паз 1,3 мм. Время от времени выбор цепи подразумевает выполнение нескольких критерий:
- точное ознакомление с инструкцией к моторной пиле;
- знание характеристик пильной цепи;
- подсчет количества зубьев;
- изучение величины шага между несколькими звеньями.
Цепь имеет 52 ведущих звена, паз 1,3 мм для шины в 35 см.
Электропила на 52 звена обладает шагом 38, пазом 1,3 мм для шин 36 см, а для шин 10 см инструмент содержит 72 звена.
Различают 3 вида гусеницы для бензопилы Poulan. Шина
35 см оснащена цепью на 52 звена. Две другие группы содержат 56 и 62 звена.
Читайте:
Российские изделия работают с шинами в 40 см (при шаге в 38) и 57 главными звеньями цепи.
Для инструмента, эксплуатируемого в экстремальных условиях, применяют гусеницы, сделанные из сплавов металлов, придающие им особую прочность.
Замена пильного элемента бензопилы
Если требуется замена цепи на бензопиле, то выполните следующие действия.
Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки. Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой. Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла. Снимите цепной элемент с ведущей звездочки. Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку. Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру
Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины При установке обратите внимание на направление режущих звеньев. Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины
Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь
Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь
После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной. Только после этого можно надеть крышку и слегка прикрутить гайки. Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше. Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее
Важно не переусердствовать и не сорвать резьбу
Как убрать заклепку
Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.
Болгаркой пользоваться не рекомендуется, поскольку есть риск перегреть звенья, что приведет к изменению физических свойств металла.
Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.
Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.
Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.
Преимущество данного способа в том, что заклепки можно использовать повторно, так как они не стачиваются.
Что предпринять, если бензопилу уводит в сторону при пилении
Неравномерный износ зубьев пильной цепи – основная причина, из-за которой бензопилу уводит во время пиления. Чаще всего это возникает при попадании какого-то зуба на гвоздь или на нечто, ему подобное. Естественно, это приводит к снижению эффективности пиления. В результате, мастер начинает сильнее давить на пилу, увеличивая этим нагрузку на шину и на цепь.
При таком пилении острые зубья нормально разрезают дерево, а зубья затупленные просто лишь переваливаются через место разреза подобно автомобильному колесу, переезжающему кочку. Однако в автомобиле имеется система подвески, амортизаторы. Поэтому такое «форсирование» преграды на автомобиле почти не сказывается.
Пила же таких систем не имеет. Потому цепь, наклоняясь при таких воздействиях, просто давит на ребра шины, постепенно разводя их в стороны. Кроме того, это сопровождается усиленным износом хвостовиков цепи. Если своевременных мер не последует, износ будет развиваться в геометрической прогрессии.
Не менее важной причиной, из-за которой бензопилу уводит в сторону, является неправильное или несвоевременное натяжение цепи – достаточно сложного и капризного элемента. Согласно типовой инструкции, цепь надо натягивать таким образом, чтобы при попытке ее приподнять было видно три хвостовика
ВНИМАНИЕ!!!На практике, натягивая цепь на холодной бензопиле, надо исключить ее провисание. При этом прокручивание должно выполняться без существенных усилий.
Следует понимать, что в ходе пиления цепь сильно нагревается, что приводит к ее провисанию
Но помня школьный курс физики, к этому следует относиться спокойно. При нагреве металл расширяется, потому, небольшое провисание является нормальным
Следует понимать, что в ходе пиления цепь сильно нагревается, что приводит к ее провисанию. Но помня школьный курс физики, к этому следует относиться спокойно. При нагреве металл расширяется, потому, небольшое провисание является нормальным.
Если начать пилить перетянутой пильной цепью, то неизбежно нагреется шина бензопилы, что станет причиной увеличения ее геометрических размеров. Данный факт снова приведет к избыточному натяжению цепи. А это значительно увеличит нагрузку на подшипники, звездочку и шину, ускоряя их износ. Кроме того, это неизбежно выльется и в увод бензопилы при пилении.
Знание изложенных выше теоретических моментов позволяет определить пути предупреждения и этого устранения явления:
- Регулярно производить заточку пилы. Используя при этом специальный станок.
- Постоянно следить за правильным натяжением пильной цепи. При этом необходимо следовать изложенной выше рекомендации.
- Производить правку шины в случае деформации ее бортиков.
Если времени на правку нет, то шину можно просто перевернуть другой стороной. Если же вы ее уже переворачивали, то правку избежать уже невозможно. Для выполнения правки необходимо вооружиться:
- тисками;
- угольником;
- болгаркой;
- новым зачистным диском на болгарку.
Для начала шина снимается и проверяется сложность проблемы. Для этого шина ставится на ровный стол, а к ней приставляется угольник. Это позволяет определить степень возникшей деформации.
При помощи угольника выставляется точный угол диска болгарки, и инструмент окончательно зажимается.
Включив болгарку, шину несколько раз обрабатывают болгаркой с обеих сторон.
Затем качество выполненной работы оценивают визуально.
Вполне понятно, что после выполненной корректировки бортики шины слегка укоротились, и паз на ней стал менее глубоким. Поэтому необходимо убедиться, что хвостовики не выходят за приделы паза. Если паз стал недостаточно глубок, шину придется заменить.
Итак, теперь вы знаете, что предпринять, если во время пиления бензопилу уводит в сторону. Надеюсь, эта информация позволит вам без труда справиться с данным дефектом.
Советы эксперта
Новые цепи в первые часы работы растягиваются больше старых. Поэтому натяжку нужно проверять уже через первые 12-20 мин. работы.
Перетяжка чревата лишней нагрузкой на двигатель с потерей мощности и ускоренным износом режущей гарнитуры и деталей бензопилы, в первую очередь звездочки привода и сцепления.
После износа 6-8 цепей и 2 шин нужно оценить состояние ведущей звездочки. На разных моделях они изнашиваются после разных сроков службы. Стёртые зубья звездочки имеют нестандартный размер. Даже если цепь
не буксует по ним, срок её службы сокращается.
После каждой корректировки натяжки рекомендуется смазывать ведомую звездочку в конце шины. Для этого около неё есть специальные отверстия. Масло от насоса туда попадает по остаточному принципу, а иногда не попадает совсем. Поэтому вместе с ключом и отверткой для натяжки нужно иметь под рукой масленку. Для смазки достаточно 3-4 капель.
READ Бензопила Echo Cs 353 Es 14 Видео
Недостаточная смазка ускоряет износ режущей гарнитуры и растяжку цепи. Плановый расход масла у разных бензопил отличается. У некоторых моделей 1 бачок масла расходуется почти одновременно с 1 бачком бензина. У других 1 бачок масла хватает на 2 заправки бензином. Признак хорошей смазки — масляный блеск цепи и её мягкий ход по пазу.
Пошаговый алгоритм установки
Далеко не все современные бензопилы комплектуются установочным колесом, которое заметно упрощает процедуру установки пильного полотна. Системы с установочным колесом среди бытовых бензопил это вообще редкость
Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу
Основные моменты, на которые следует обратить внимание:
- Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.
- Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
- У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.
- Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
- И шину и цепь наденьте на ведущую звездочку.
- Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
- Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
- После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.
Важный момент это степень натяжения цепи после ее установки. Настроить правильное натяжение очень просто и займет не более трех минут. Сначала нужно ослабить гайки на защитной крышке. С помощью свободно вращающегося регулировочного винта поймать правильное натяжение, чтобы цепь не оттягивалась от кромки направляющей шины более 3-5 мм.
Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка – провести настройку натяжения еще раз.
Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:
Способы проверки степени натяжения
Проверка степени натяжения является важным моментом, так как последствия неправильной регулировки могут стать фатальными для пильщика. Качество регулировки натяжения цепи можно определить по:
- При перемещении изделия вручную, она не должна заедать или возникать признаки тяжести ее передвижения.
- Режущий элемент необходимо проверить на слабость затяжки, для чего взяться за звено и попытаться оттянуть его вверх. Нормальное значение натяжения должно соответствовать выходу хвостовиков из шины(в ее середине) не более 2/3.
- В процессе перемещения устройства не должно возникать скрипов и прочих посторонних шумов.
В завершении следует отметить, что никогда не следует осуществлять регулировку цепи на горячую, так как это обязательно приведет к ряду негативных последствий. В результате таковых действий может потребоваться замена не только шины и цепи, но еще и ведущей звездочки.
