Монтажная пила по металлу своими руками

Из чего состоит токарный станок

Типичная конструкция

Даже маленький токарный станок весит много, создаёт во время работы вибрации. Необходима надёжная станина (1), на которой закрепляют функциональные узлы и отдельные детали. Если предполагается создание напольного варианта, применяют надёжные опоры нужной длины. Итоговая высота рабочей области должна быть удобной для пользователя.

В следующем списке перечислены другие компоненты:

• В передней бабке (3) размещают коробку передач. Она предназначена для регулировки скорости вращения шпинделя (4), изменения величины крутящего момента.
• С обратной стороны заготовку поддерживает задняя бабка (6). Сюда же устанавливают при необходимости метчики, свёрла, другие инструменты.
• В стандартном режиме обработки резцы закрепляют в специальном держателе (5).
• Этот узел монтируют на суппорте (8). Для плавного перемещения по горизонтали применяют винтовой механизм, размещённый в фартуке (7).
• Коробка подач (2) приводит в действие ходовой вал.

Суппорт токарного станка

Устройство

Примечания к рисунку:

• каретка (1) и весь блок в целом (17) приводятся в движение ходовым валом (2);
• механизм перемещения подключают специальной рукояткой (15);
• эти салазки (3) обеспечивают свободу перемещения верхней части в поперечном направлении (12);
• она закреплена на поворотном узле (4) с продольными направляющими (5);
• резцы устанавливают в держатель (6);
• для закрепления этой детали/ инструментов применяют винты (7/8);
• рукояткой (9) можно безопасно перемещать резцы на расстоянии от рабочей зоны;
• крепёжный элемент (10) верхней части (11);
• для её точного перемещения в соответствующих направлениях применяют рукоятки (13, 14) с винтовым приводом;
• маховиком (16) перемещают суппорт вручную.

При детальном изучении этой части токарного станка по металлу необходимо учитывать повышенные нагрузки, которым она подвергается в процессе выполнения технологических операций

Надо обратить внимание на большое количество перемещающихся компонентов

Чтобы сохранить точность обработки, необходимы не только прочные детали. Постоянные регулировки помогут устранить люфт для компенсации износа. Испорченные уплотнители рекомендуется заменять на новые изделия.

Задняя бабка

Основные компоненты узла

Здесь и далее будем рассматривать несложные для самостоятельного воспроизведения проекты с уточняющими комментариями. Пример на рисунке точнее подходит для деревообрабатывающего оборудования. Чтобы длительное время работать с прочными заготовками, следует изготовить опорный башмак из стальной пластины.

В дополнение к стандартному оснащению пригодятся подобные сменные приспособления

С их помощью расширяют базовые возможности задней бабки. В авторских рекомендациях предлагается удалить часть стандартного крепления патрона (3). Это позволит увеличить рабочий ход инструмента, обрабатывать более крупные заготовки.

Особенности изготовления своими руками передней бабки токарного станка

Для изготовления самоделок применяют простые конструкторские решения

Здесь использован ременной привод (1), который отличается небольшой стоимостью, низким уровнем шума. Для ступенчатого изменения крутящего момента установлен двойной шкив (2). Чтобы продлить срок службы шпинделя (3), надо применить пару шариковых подшипников. При необходимости, в корпусе делают отверстия для периодической заливки смазки.

Как правило, токарный станок по металлу оснащают трёхкулачковыми патронами

Эти зажимы центрируются автоматически без дополнительной подстройки. Самостоятельное изготовление подобных узлов вызовет затруднения. Поэтому данный функциональный элемент передней бабки токарного станка купить можно в магазине.

Для обработки квадратных заготовок применяют модели с четырьмя кулачками

Как сделать резцедержатель для токарного станка своими руками

Основную часть держателя лучше сделать в разборном исполнении

Это позволит без лишних трудностей сделать ремонт. В отверстия с резьбой вкручивают болты, которые прочно фиксируют инструмент. Расстояние между пластинами определяют с учётом размеров резцов.

Сверху устанавливают рукоятку для быстрого поворота узла. Это приспособление позволяет оперативно менять инструмент для сложной последовательной обработки заготовок

Metabo CS 23-355

Пила Metabo CS 23-355 — это яркий представитель высокоточных режущих инструментов, подходит для обработки металлических, чугунных и стальных конструкций

В первую очередь стоит обратить внимание на скорость и качество резки. В этом ей нет равных. Также отличительной чертой пилы является безотказное функционирование на больших оборотах

В комплекте имеется быстрозажимной ключ, обеспечивающий бесступенчатую корректировку угла реза. Примечательно, что аппарат выдерживает колоссальные нагрузки в жёстких условиях, и производительно функционирует во время резки толстых материалов. Пила спокойно обеспечивает ровные разрезы, как на определенных глубинах, так и сквозь конструкцию. На шпинделе находится специальный фиксатор, обеспечивающий лёгкую замену отрезного узла. Корпус агрегата оснащен защитным экраном, поэтому вероятность попадания осколков в оператора исключена

Также отличительной чертой пилы является безотказное функционирование на больших оборотах. В комплекте имеется быстрозажимной ключ, обеспечивающий бесступенчатую корректировку угла реза. Примечательно, что аппарат выдерживает колоссальные нагрузки в жёстких условиях, и производительно функционирует во время резки толстых материалов. Пила спокойно обеспечивает ровные разрезы, как на определенных глубинах, так и сквозь конструкцию. На шпинделе находится специальный фиксатор, обеспечивающий лёгкую замену отрезного узла. Корпус агрегата оснащен защитным экраном, поэтому вероятность попадания осколков в оператора исключена.

Metabo CS 23-355 отлично подходит для работы с металлоконструкциями в промышленных цехах. Применяется во время монтажных и демонтажных работ.

Технические характеристики

Параметры	Характеристики
Мощность двигателя	2300 Вт
Напряжение	220 В
Частота оборотов	4000 об/мин
Диаметр диска	355 мм
Лимит глубины резания	135 мм
Лимит глубины пропила	135 мм
Вес	16.9 кг
Стоимость	9500 рублей

Metabo CS 23-355

Достоинства:

• Прочный материал корпуса;
• Жёсткая конструкция;
• Высокая частота электродвигателя;
• Прочные шестерёнки в редукторе;
• Присутствует воздушное охлаждение;
• Предохранитель случайного включения.

Недостатки:

Слабая устойчивость крепёжной стойки.

Проволочная пила своими руками

Сегодня я расскажу, как сделать полноценную лучковую пилу в домашних условиях. Такая пила превосходно впишется в бушкрафт антураж, да и просто ей очень удобно пользоваться.

Для начала нам понадобится две одинаковых дощечки длиной примерно 40 см каждая. Я, как раз нашел дома подходящую, в сечении 20х40мм. Это будут ручки нашей пилы.

На концах первым попавшимся сверлом просверливаем сквозные отверстия.

В торце делаем пропил такой длины, чтобы отверстие в полотне пилы совпадало с отверстием в дощечке.

Пока отложим будущие ручки в стороны и займемся горизонтальной составляющей нашей пилы.

Т.к. полотно длинной 530 мм, я на вскидку использовал дощечку 500 мм и ее пришлось немного укоротить, так что 480 будет в самый раз. Сечение дощечки 20х30.

Отступив 10 мм от торца делаем пропил по периметру пару миллиметров глубиной. Затем стамеской или ножом скалываем так, чтобы получился шпенек.

В середине бруска, который пойдет на ручку размечаем выборку, в которую войдет шпенек, просто приложив его и обведя карандашом. Выбираем лишнее дерево стамеской.

Проверяем, как они стыкуются. Учтите. Шпенек должен входить в паз не плотно.

Затем рашпилем снимаем грани и формируем рукоятку, которая подходит нам по руке.

Сглаживаем неровности от рашпиля напильником. Желающие могут ошкурить разными номерами шкурки. Я пока не сподобился.

Если есть круглый рашпиль,то можно сделать выборку под веревку натягивающую наш лучок.

В качестве фиксатора полотна я использовал два первых попавшихся гвоздя.

Порядок сборки очевиден. Вставляем полотно в ручки и фиксируем гвоздиками. Далее вставляем поперечину в пазы. На выемки в верхней части ручек накидываем петлю из репшнура или паракорда. В петлю вставляем палку и закручиваем. В результате шпенек на поперечине и выборка играют роль шарнира, а полотно натягивается до звона.

Для красоты покрыл деревяшку морилкой.

В полном комплекте вес лучковой пилы составил 450 грамм. К слову алюминиевый лучок бахо весит 750 грамм.

Теперь проверим, как она пилит. Результат отличный, не хуже алюминиевого собрата. Собственно тут все зависит от полотна.

В качестве резюме скажу, что пилой очень доволен. Во-первых вещь сделана своими руками. Во-вторых бушкрафт антураж, который мне очень нравится. В-третьих, эффективность работы не пострадала.

Пожалуй теперь я получше ее ошкурю и дополнительно пропитаю льняным маслом, а может и вырежу простенький орнамент.

А пока на этом все

Спасибо за внимание!

UPD 08.02.15

Придаем лучку водостойкость используя самодельную восковую пропитку рецепт которой можно посмотреть тут

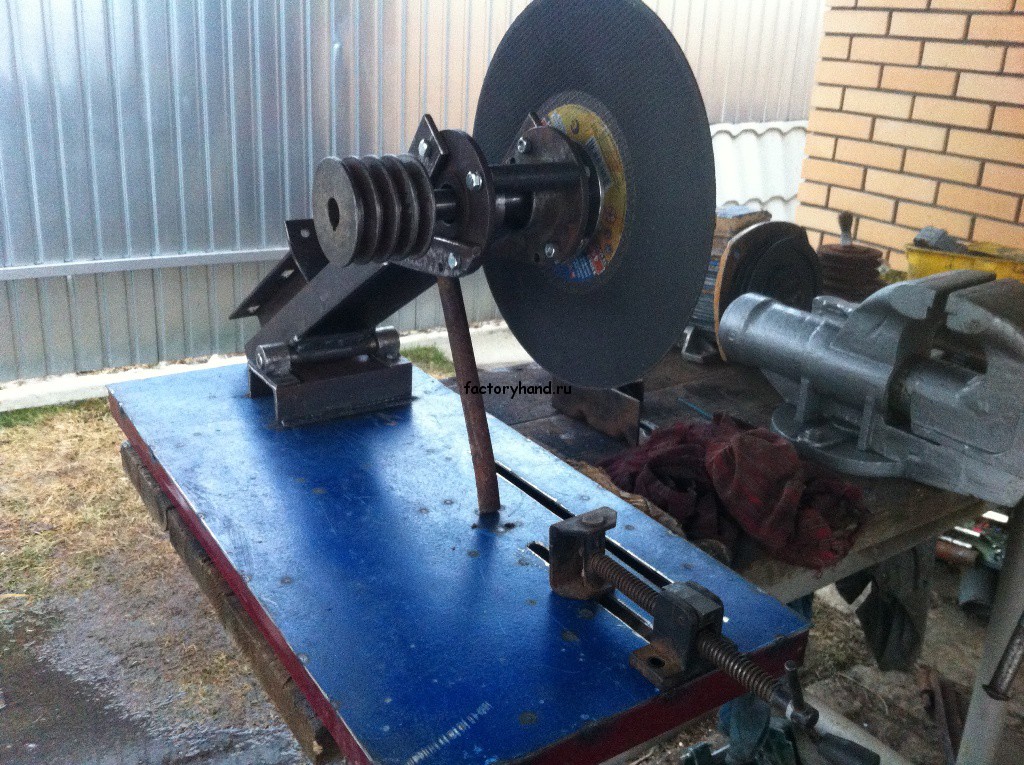

Изготовление самодельного отрезного станка

Не будем томить и сразу приступим к делу. Для изготовления отрезного станка своими руками нам понадобятся:

• Электродвигатель (трёхфазный, 1500 оборотов).
• Металлический уголок и профильная квадратная труба.
• Подшипники.
• Болты, гайка.
• Отрезной диск, шкив и ремень.
• Лист металла толщиной 2 и 5 миллиметра.
• Обыкновенная труба.
• Фанера
• Автомат выключения.
• Инструменты (токарный станок, болгарка, сварочный аппарат, дрель, молоток, напильник, штангенциркуль, и гаечные ключи).

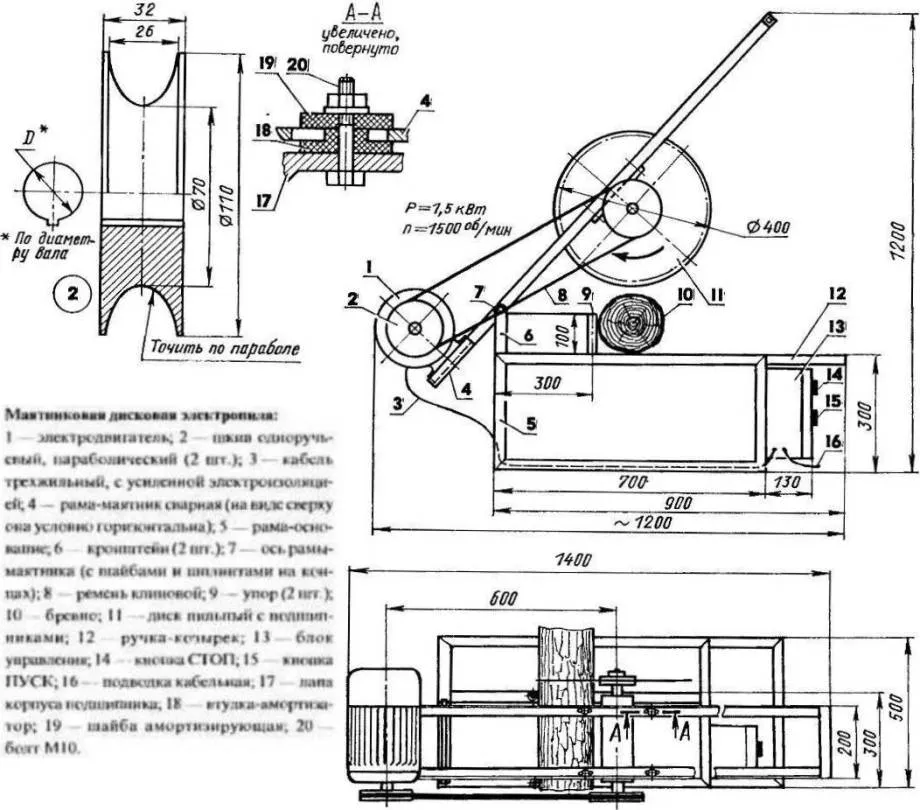

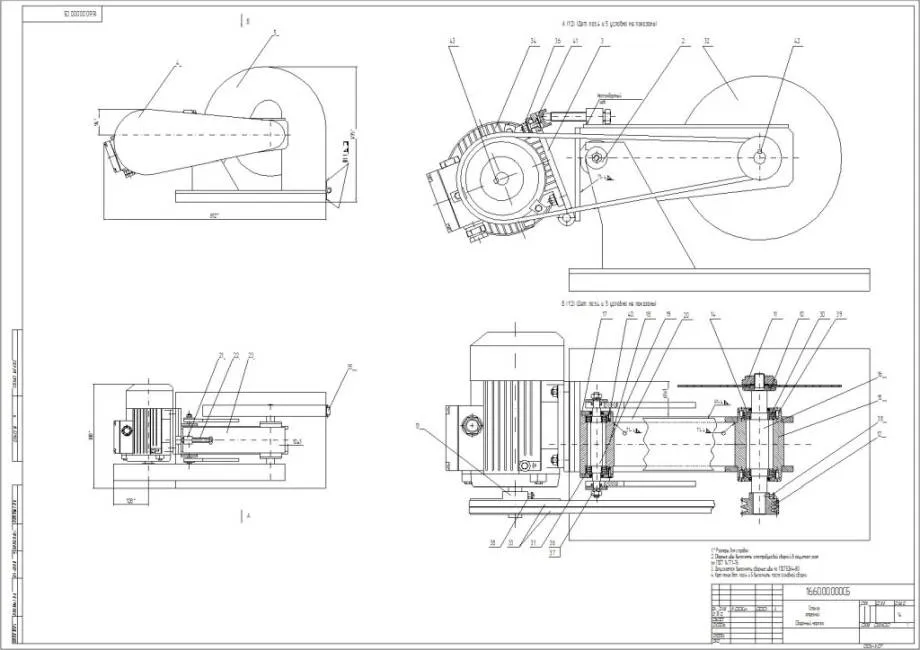

Прежде, чем начать изготовлять отрезной станок, изучаем схемы и чертежи и смотрим, какая подходит больше под необходимые задачи.

Необходимые инструменты и материалы

Чтобы будущий станок надежно выполнял свои функции, понадобится простой набор инструментов:

• дрель;
• болгарка;
• метчики;
• аппарат для сваривания;
• гаечные ключи;
• плашки.

Дополнительно потребуется двигатель. Оптимальным является вариант двигателя мощностью 2 кВт. Рекомендуется приобретать однофазные или трехфазные двигатели для таких станков.

Необходимыми элементами будущего агрегата являются:

• листовая сталь 3 мм в толщину;
• подшипники 204;
• 2 шкива;
• металлический уголок;
• вал.

Любой самодельный механизм необходимо подгонять под свои запросы и чертежи

Отдельное внимание мастером уделяется технике безопасности. При работе с отрезными агрегатами особо уязвимой частью тела являются руки, которые легко повредить, пренебрегая простыми правилами безопасности работы

Требования к конструкции

Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.

Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания

Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам. Прочность абсолютно всех узлов

Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий

Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров. Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.

Установка оборудования на раму

Рама из профильных труб

Теперь нужно своими руками подключить рабочий вал к электромотору. Как это будет сделано – не принципиально, если есть инструкция на чертеже, то следуйте ей. Если установка будет выполнена правильно, то оборудование обязано работать правильно и надежно.

Еще один момент: если какую-либо деталь вы самостоятельно изготовить не можете, то обратитесь за помощью к токарю. Он сможет вам изготовить правильный шкив под ремень или фланцы для закрепления.

Двигатель на раме лучше всего закрепить с помощью обычных болтов с гайками, рядом на раму прикрепите пульт управления и коробку с электросхемой и выключателем.

Швеллер, на котором закрепляется режущий элемент, обязательно должен быть подпружинен, чтобы, как только вы его отпускали, он возвращался в исходное положение. Пружину удобнее всего закрепить с помощью хомута и болтов.

Особенное внимание уделите электрической составляющей. Обязательно должна присутствовать кнопка экстренной остановки станка и цепь для пуска. При этом электродвигатель должен подключаться к электричеству не напрямую, а через коробку и автомат

Включение и запуск электромотора обеспечит трехполюсный пусковой автомат, через него же запитывается и кнопка отключения

При этом электродвигатель должен подключаться к электричеству не напрямую, а через коробку и автомат. Включение и запуск электромотора обеспечит трехполюсный пусковой автомат, через него же запитывается и кнопка отключения.

При окончательном монтаже своими руками не забудьте еще и о защитном кожухе, который прикроет ваши глаза от летящих искр.

Изготовление цепной пилы из болгарки

Своими руками при умении нетрудно изготовить цепную пилу — это ручной инструмент, а болгарка используется в качестве привода. За счет больших оборотов можно использовать ушм небольшой мощности.

Основным элементом такой конструкции является шина. Ее необходимо закрепить так, чтобы ось движения пильной цепи совпадала с установленной приводной шестеренкой. Поэтому при изготовлении кронштейна не обойтись без фрезерного станка. Любое незначительное отклонение чревато трагическими последствиями.

Порядок работ:

• Кронштейн изготавливается согласно чертежу рабочего варианта под конкретную модель.
• Вкручиваются две шпильки с гайками для закрепления шины.
• Крепление кронштейна производится на корпус в отверстия крепления защитного кожуха.
• На вал болгарки одевается шестерня. Ее крепление производится прижимной гайкой. Наружный диаметр гайки больше шестерни, что исключит спадание цепи.
• После того как цепь одета, необходимо произвести ее натяжку и гайками зафиксировать шину.

Среди недостатков такой цепной пилы следует отметить, что она работает без смазки, что приводит к значительному нагреву и быстрому износу. Масло следует наносить вручную. Отсутствие тормоза позволяет цепи после снятия напряжения с электродвигателя еще вращаться в течение 30 секунд. Малый размер болгарки и длинная шина влияет на эргономику конструкции.

Но все же удивляет тот факт, что современные кулибины способны из обыкновенной угловой шлифовальной машинки изготовить множество приспособлений, стоимость которых в магазинах достигает десятков тысяч рублей.

Как сделать ручной фрезер из болгарки своими руками

Для проведения различных работ в домашней мастерской часто применяется фрезер. Подобный инструмент получил весьма широкое распространение, так как позволяет получить самые различные изделия. Довольно распространенным вопросом можно назвать то, как сделать фрезер.

Это связано с высокой стоимость инструмента. Часто делают ручной фрезер из болгарки своими руками по причине того, что применение уже готовой конструкции в качестве основания существенно упрощает поставленную задачу. Рассмотрим особенности проводимой работы подробнее.

Конструкция фрезера

Конструкция фрезера

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.

Необходимые материалы и инструменты

Необходимые материалы и инструменты

Прежде чем приступить к непосредственному проведению работ следует приобрести требуемые материалы и инструменты. Фрезерный станок из болгарки своими руками можно изготовить при наличии:

Подходящей электрической дрели или болгарки

Особое внимание при выборе уделяется мощности установленного электрического двигателя. Конструктивный элемент устройства, который отвечает за фиксацию насадки, должен быть прочным и обеспечивать надежное крепление на момент работы. Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей

Дрель с большим набором различных сверл

Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей. Дрель с большим набором различных сверл

Для крепления основных элементов придется создавать специальные отверстия, для чего подходит дрель. Отвертки. Для работы с различными крепежными элементами требуется набор отверток.Электрический лобзик, а также специальные пилы по дереву. Они применяются для работы с фанерой и другой древесиной, позволяют добиться более высокого качества при резании. Толстая фанера или тонколистный металл требуется для того, чтобы сделать ламельный фрезер из болгарки. Они применяются для фиксации основного элемента на момент ее применения. Сварочный аппарат также требуется при проведении подобной работы. Примером можно назвать то, что приходится работать с листовым металлом при создании основания. Крепежные элементы также требуются для создания устройства. Чаще всего применяются болты, гайки и винты, а также хомуты из различных материалов.Наждачная бумага для получения поверхности требуемого качества. При использовании фанеры ее приходится дорабатывать, так как даже незначительные дефекты могут усложнить процесс фрезерования.

Особое внимание следует уделять выбору болгарки, которая применяется в качестве основания при создании инструмента Основными требованиями назовем:

1. Конструкция должна быть в хорошем техническом состоянии. Даже незначительные дефекты могут привести к уменьшению производительности и функциональности.
2. Слишком небольшая мощность становится причиной, по которой область применения фрезера существенно снижается. Маломощные варианты исполнения при длительной работе начинают греться. При перегреве электрический двигатель выходит из строя.
3. Для фрезера подходят варианты исполнения, имеющий большие размеры. За счет этого можно удобно зафиксировать основные элементы. Однако, при применении слишком тяжелых вариантов исполнения процесс фрезерования может усложнится.

Кроме этого, при работе требуется стандартный набор слесарных инструментов. Практически все необходимое можно найти в каждой домашней мастерской. Цанга на болгарку также изготавливается своими руками из металла.

Последовательность действий

Самодельный отрезной станок должен отвечать конструктивным особенностям дискового устройства. Поэтому перед началом работы необходимо произвести тщательные расчеты.

Порядок действий мастера выглядит следующим образом:

Изготавливаемый инструмент относится к классу опасных, поэтому вначале следует позаботиться об изготовлении защитных кожухов. Они будут закрывать все режущие элементы конструкции.

Диск будет крутиться за счет двигателя, который необходимо правильно подключить – к режущему элементу посредством передачи, к сети посредством проводки.

У привода есть шкив, его необходимо смонтировать на предварительно подготовленный вал. Двигатель и диск располагаются в верхней части конструкции, представляя собой маятник.

Рама станка служит местом для размещения искроуловителя и непосредственно самих заготовок.

После монтажа маятника к раме наступает черед проводки.

После пробного запуска при наличии недочетов в работе производится отладка элементов.

Электродвигатель – важнейший узел, поэтому элементы пуска и аварийной остановки должны монтироваться в полном соответствии со схемой.

Как выбрать и на что обратить внимание?

При выборе монтажной пилы важно учитывать ряд параметров:

• глубина реза — для домашнего использования достаточно глубины до 7 см, у профессиональных моделей показатель составляет до 20 см;
• контрольная автоматика — эта система обеспечивает высокую точность и качество обработки, а также не допускает снижение скорости вращения диска;
• плавный пуск — этой опцией оснащены практически все современные устройства, ее наличие гарантирует защиту от скачков напряжения;
• контроль за перегрузкой — наличие этого элемента предотвращает перегрев оборудования при высоких нагрузках;
• тип диска — от его материала и размера зависит точность пропила.

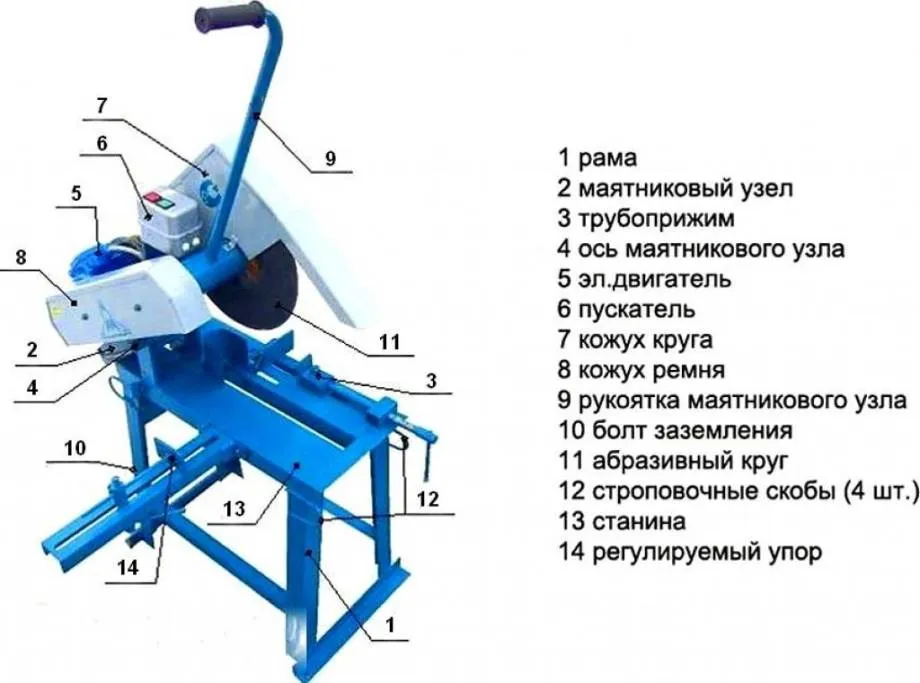

Что собой представляют маятниковые станки

Классический вариант этого оборудования представляет собой компактных размеров переносной станок, оборудованный режущим инструментом дискового типа. Особенности конструкции пил позволяют быстро менять режущие диски в зависимости от материала, с которым приходится работать. В конструкции маятниковых станков используется рычажная система, с помощью которой можно выполнять глубокий и протяженный поперечный пропил не только под прямым, но и под произвольным углом в диапазоне, определенном производителем.

В отличие от других разновидностей этот вид электроинструмента позволяет создавать очень точные поперечные пропилы в любых материалах. Благодаря этой особенности при использовании этого оборудования можно обеспечить более высокое качество работ и точность при финишной сборке элементов. В маятниковых станках предусмотрена возможность быстрого изменения угла наклона режущего приспособления в двух плоскостях и его надежного закрепления специальными зажимами.

На сегодняшний день на строительном рынке предлагается множество разнообразных моделей подобного оборудования. Они отличаются между собой не только стоимостью, но и техническими характеристиками. Если обратиться к практическому опыту применения различных устройств, то можно сделать вывод, что самым подходящим для выполнения большинства возникающих перед домашними мастерами работ является маятниковая пила Makita.

Несмотря на то что она стоит несколько дороже своих конкурентов, это компенсируется ее более продолжительным сроком службы, который она демонстрирует даже в условиях активной эксплуатации. Этот инструмент привлекает потребителей такими достоинствами, как универсальность, производительность, точность и безопасность в использовании.

Важным моментом является то, что для работы ей необходима обычная бытовая электросеть с напряжением 220 В. Имеется у этого электроинструмента и масса других положительных качеств — высокая мобильность, отсутствие сложностей в транспортировке, возможность обеспечить производительную работу даже в самых сложных условиях.

Основные понятия

Отрезную пилу можно смело отнести к классу профессионального инструмента, при этом на ней достаточно просто выполнять необходимую работу своими руками.

Такая монтажная пила с легкостью справляется как с цветными, так и с черными металлами. Данный мобильный инструмент отличается и высокой безопасностью.

Если при помощи болгарки можно достаточно просто своими руками отрезать арматуру или не толстую трубу, то данный агрегат легко справится и с более сложными материалами.

Кроме этого, у отрезного станка данного класса скорость, с которой вращается диск, несколько меньше, что снижает риск разлома рабочего инструмента.

Электрическая пила обладает большим потенциалом работы, что для данной категории инструментов является значимым показателем.

Видео:

Некоторые модели пил таких марок, как Макита или Интерскол могут дополнительно иметь некоторые функции, которые значительно упрощают процесс резки.

Выбрать пилу данного класса сегодня не составит большого труда, тем более что цена на них находится в допустимых пределах.

Следует отметить, что дисковая пила отрезного типа имеет высокий уровень безопасности, что делает ее использование достаточно простым.

ВАЖНО ЗНАТЬ: Как выбрать торцевую пилу по металлу?

Ее скорость вращения подбирается еще на этапе создания инструмента опытным путем.

На пилах данного класса диск меняется аналогично тому, как это происходит в болгарках, и для этого используется специальный торцевой ключ.

Электрическая монтажная пила подключается к обычной сети в двести двадцать вольт, что дает возможность использовать ее практически в любых условиях.

Циркулярная пила Makita имеет и множество других возможностей, что положительно сказывается на ее эксплуатации.

В качестве режущего инструмента используется обыкновенный диск определенных размеров.

Такая маятниковая пила обладает и высокой точностью реза, притом, что скорость реза зависит, главным образом, от прилагаемого усилия.

Цена на данный мобильный инструмент фирмы Makita находится в разумных пределах, что и объясняет ее популярность у домашних мастеров. Маятниковая пила от Makita — отличный выбор.

Двигатель

В зависимости от требуемой мощности металлорежущего станка и сферы его использования выбираем мощность двигателя. Она должна находиться в диапазоне 1,5-3кВт. Если вы планируете использовать отрезной станок в условиях домашней мастерской, небольшого металлообрабатывающего цеха, где резка профильной трубы, арматуры, уголка или иного проката производится относительно редко, а качестве заготовок применяется тонкостенный металл, по мощности в полтора киловатта вполне хватит. Для мелкосерийного производства, работы на строительной площадке, или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Разновидности дисковых станков

Кроме подачи инструмента разработаны различные формы, конструкция отрезных пил. Наиболее распространенными являются абразивно — отрезные, правило — режущие и отрезные пилы. Подбор конструкции происходит в зависимости от конкретного типа задач и металлов.

Отрезные дисковые станки по металлу используются при раскрое профилей различного типа, цветных металлов. Металлическая конструкция не обладает характеристиками повышенной производительности, используется на мелкосерийных производствах, при свободных задачах. Применяется с квадратным, швеллерным металлопрокатом, в зависимости от плотности металла подбирается оптимальное количество оборотов. Станок экономично расположен к расходникам, это возможно за счёт обработки дисковой металлической конструкцией повышенными оборотами и мощности электропривода.

Зачем нужен такой станок

Отрезные станки или их еще именуют маятниковыми пилами, нашли свое применение в различных сферах: машиностроение, металлообработка, деревообрабатывающая промышленность. Иногда возникает потребность в использовании такого стационарного станка и в домашних условиях, когда следует получить ровный разрез тех или иных материалов. Сделать это при помощи болгарки, которая держится в руке, невозможно, поэтому иногда возникает потребность узнать о том, а как сделать самому отрезной станок из подручных материалов.

Изготовление самодельного отрезного станка поможет разрешить целый ряд сложных задач:

• выполнение раскроя листового металла;
• резка керамических изделий;
• разрезка материалов под любым углом;
• изготовление однотипных изделий;
• разделение металлического профиля на отрезки нужной длины.

Приобретать стационарный станок для домашнего использования не имеет смысла, так как это достаточно дорого, и окупаемость может длиться несколько лет. Чтобы сэкономить, но при этом иметь в гараже свой собственный отрезной станок, следует прибегнуть к его самостоятельному изготовлению.
