Как подключить пылесос к болгарке
Пользователи по достоинству ценят УШМ и постоянно стараются доработать, улучшить набор функций и способностей. Рассмотрим один из таких вариантов, способный сделать пользование инструментом чистым и комфортным.
Назначение пылесборника для УШМ
Самодельный пылесос: пример Использование УШМ (болгарки) для проведения ремонтных работ с бетоном в домашних условиях создает большое количество пыли. Если требуется выровнять стену, отшлифовать ее под покраску или нанесение других видов чистового покрытия, все неровности или бугорки становятся мельчайшими частицами бетона, взвешенными в воздухе.
Несмотря на используемую индивидуальную защиту, они проникают в рот, глаза, органы дыхания.
Кроме того, пыль оседает на всех предметах мебели, стенах, потолке и прочих поверхностях, требуя трудоемкой и долгой очистки. Пыль от кирпичных стен въедается в поверхности, необратимо портит их внешний вид.
Существует несколько конструкций кожухов с патрубком для подключения пылесоса, которые существенно улучшают процесс. Они приобретаются в магазине и устанавливаются на болгарку, соединяются с пылесосом. Работа с такими приспособлениями практически полностью устраняет разлет пыли и позволяет значительно снизить загрязненность помещения и внутреннего воздуха. Внешне они походят на обычную защиту, но с закрытым корпусом и отводом для присоединения шланга пылесоса.
Самостоятельное изготовление
Изготовить кожух для болгарки под пылесос своими руками не составляет труда. Нужно только подойти к проблеме с фантазией. Материалов для изготовления множество:
- алюминиевая кастрюля или тарелка;
- пластиковая канистра из-под масла;
- пластиковая бутылка объемом 5 литров.
Штатный кожух
Менее затратный способ изготовления — это использовать штатное защитное устройство. К нему требуется только прикрепить боковую крышку и патрубок. Чтобы изготовить боковую крышку можно взять кусок оцинкованной стали и потом действовать так:
- Из оцинковки нарезать полоски шириной 15 мм и длиной 30 мм для изготовления уголков. Затем согнуть их под прямым углом посередине.
- В боковой открытой части кожуха просверлить отверстия диаметром меньше толщины саморезов. Через эти отверстия закрепить изготовленные ранее уголки.
- Вырезать из оцинковки по контуру боковую крышку.
- В ней ближе к краю просверлить отверстие под патрубок.
- Патрубок можно изготовить путем сворачивания в трубу листовой заготовки. Края закрепить между собой можно саморезами или хомутами.
- Один край патрубка необходимо надрезать в нескольких местах. И эти сектора разогнуть.
- Вставить трубу в вырезанную крышку и закрепить саморезами.
- Также саморезами прикрутить полученную конструкцию к уголкам.
- Закрепить конструкцию на болгарке.
- Подключение к пылесосу производится посредством гофрированного шланга. Для надежности соединения необходимо использовать хомут.
Все, УШМ с кожухом для пылесоса готова к работе.
Модель из пластмассовой канистры
После замены масла или заливки антифриза в автомобиль в гараже всегда остаются пластиковые канистры. Толстые стенки и отливы по углам позволяют хорошо сохранять форму не деформируясь. К тому же размер горловины канистры почти соответствует размеру шланга пылесоса.
Перед раскройкой следует определиться с таким параметром, как глубина погружения отрезного диска. Установленный пылеотвод будет препятствовать погружению. За основу можно взять штатный кожух.
Читать также: Чем утеплить трубы отопления
- Сначала маркером нанести разметку.
- Острым строительным ножом вырезать отверстия и отсечь ненужные части. Отверстия, предназначенные для посадки на болгарку, рекомендуется сделать с двух сторон. Нужно это на тот случай, если возникнет необходимость сменить направление вращения.
- Подсоединение шланга к горловине осуществляется хомутом.
- Закрепление пылеотсоса на УШМ производится хомутом с переходным кольцом.
- Чтобы закрыть не используемое посадочное отверстие, нужно вырезать круг большего диаметра и закрепить при помощи саморезов.
Приспособление для плиткореза
Чтобы резать керамическую плитку, необходим постоянный контроль. А вытяжной кожух для болгарки закрывает обзор полностью. Для изготовления кожуха нужен прозрачный материал.
В качестве заготовки подойдет 5-литровая прозрачная бутылка из-под бутилированной воды. В горлышко входит патрубок пылесоса. Канцелярским ножом вырезается отверстие под посадку.
Отрезается дно бутылки так, чтобы диск выставлялся на требуемую высоту. Конструкция закрепляется на УШМ хомутом или винтами. Большой объем бутылки не позволяет пыли разлетаться, и кожух одновременно выполняет роль пылесборника.
Угловая шлифовальная машина считается многофункциональным инструментом. Помимо множества преимуществ, она имеет один значительный недостаток — во время резки и шлифования материала она производит большое количество пыли. Чтобы освободить себя от длительной уборки помещения после работы болгаркой, мастера применяют устройства, оснащенные пылесосом. Главным элементом любого из таких устройств является защитный кожух. Его можно легко подобрать для любой модели УШМ. Главное — уметь правильно присоединить деталь к вытяжной системе.

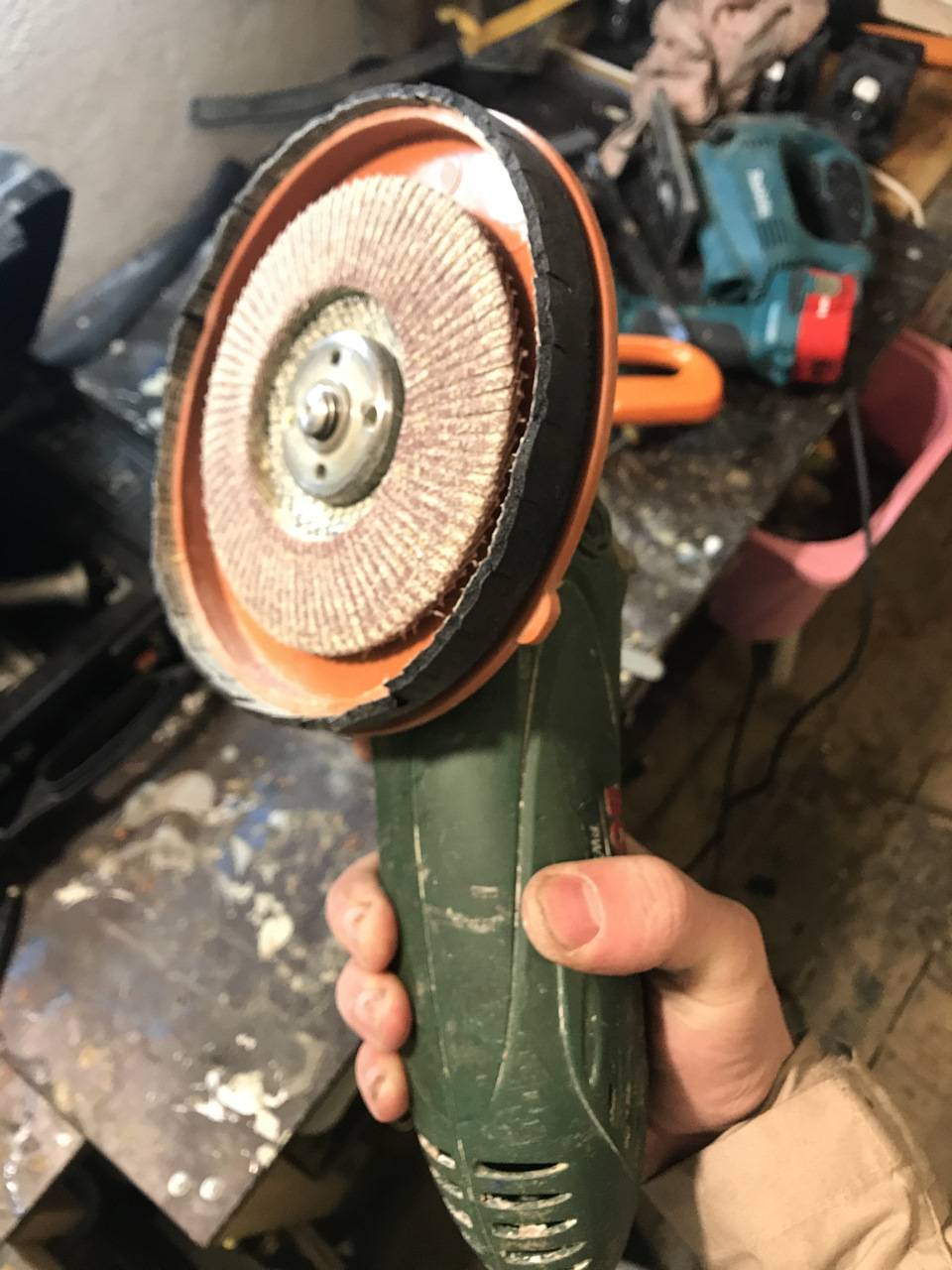

Как сделать кожух под пылесос для шлифовки болгаркой
Если болгаркой выполняется не только резка, но еще и шлифовка, то для предотвращения формирования пыли в помещении необходимо изготовить защитный кожух, который будет иметь специальную конструкцию. Такой кожух изготовить несколько труднее, однако вполне реально. За основу можно использовать пластиковую пятилитровую бутылку, контейнер для CD дисков или пластмассовую миску подходящего размера.
При изготовлении кожуха на болгарку под пылесос для шлифовки необходимо учитывать такие факторы:
- Рабочая область будет находиться не в нижней части инструмента, а в боковой. Для этого понадобится изготовить приспособление с открытой боковой частью
- Изготовить надежный кронштейн для соединения приспособления с электроинструментом
- Выполнить подсоединение шланга от пылесоса к самодельной заготовке
- Чтобы обеспечить контакт шкурки с обрабатываемой поверхностью, стенки приспособления должны быть короче выступа абразивной насадки
Это интересно!Принцип изготовления приспособления показывает, что насадку для шлифовки на болгарку под пылесос лучше купить, чем делать самостоятельно, если планируется выполнять большой объем работ.
При выполнении работ понадобится применение клеевого термопистолета. С его помощью изготовление задумки не только упрощается, но еще и ускоряется в несколько раз. В итоге получается насадка под болгарку для шлифовки дерева, металла и прочих подобных материалов. Весь процесс от А до Я по изготовлению чехла для шлифовки описан в видео материале.
Самостоятельное изготовление
Подобрать готовый защитный кожух для УШМ с пылеотводом не всегда возможно, так как не все изделия совпадают по присоединительным размерам. Кроме того, они не всегда бывают в наличии. Третьим ограничивающим фактором является цена — модель Metabo GED125 обойдется в 3800 руб., а Bosch GWS 22-230 стоит 13800 руб., что в 2 раза дороже самой болгарки. Такие цены вынуждают владельцев УШМ задумываться о самостоятельном изготовлении защиты от пыли, тем более, что особой сложности это мероприятие не представляет.
Люди, имеющие технический склад ума, изобретают подобные приспособления и переделывают для этого емкости, которые оказались под рукой. В результате появляются вполне работоспособные, хоть и неказистые с виду, приспособления. Они выполняют поставленные задачи нисколько не хуже промышленных образцов, а обходятся практически даром. Рассмотрим некоторые варианты:
Самодельный кожух из кастрюли
Порядок действий:
- необходимо только подобрать диаметр в соответствии с размером диска (на 2-3 см больше). Проще всего приложить диск к днищу, выбрать оптимальное положение и маркером отметить центр;
- затем отрезается сегмент, определяющий величину вылета диска из кожуха;
- вокруг намеченного центра очерчивается окружность, диаметр которой соответствует посадочному размеру болгарки;
- по намеченному центру сверлится отверстие, из которого ножницами по металлу надрезаются лучи из центра к краям. Получившиеся лепестки отгибаются наружу, образуя посадочный диаметр для установки на болгарку;
- берется металлический хомут соответствующего размера и аккуратно приваривается к отогнутым лепесткам. Примеряется на болгарку и окончательно подгоняется;
- устанавливается отрезной диск, на стенках кастрюли по кругу отмечается его положение с запасом около 1 см. Затем делаются поперечные надрезы от краев к отмеченной линии, а получившиеся лепестки отгибаются внутрь. Лишние части отрезаются ножницами по металлу;
- внешнюю стенку крепят к отогнутым лепесткам любым доступным способом — на сварку, болты, прикручивают проволокой. Материалом для нее могут послужить металлический лист, пластик и т. д.
- отверстие под патрубок для пылесоса отмечается в боковой части кожуха. Сам патрубок может быть сделан из пластиковой канализационной трубы, или изготовлен из металла. Патрубок вставляется в отверстие, прикрепляется доступным способом — сваркой, прикручивается проволокой и т.п.

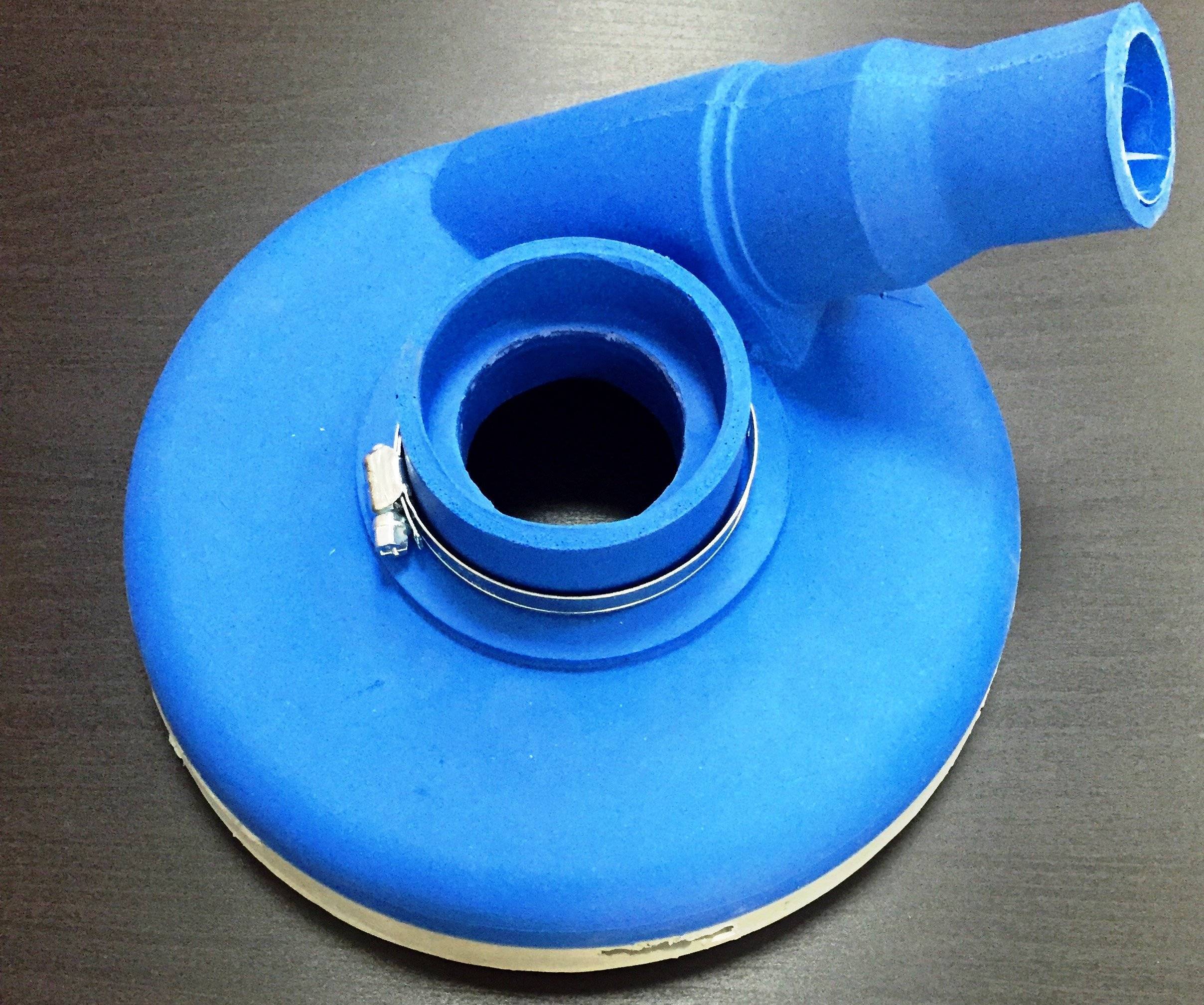

Вытяжной самодельный кожух под шлифовку изготавливается еще проще — кастрюля нужного диаметра устанавливается на посадочное отверстие, отрезается по высоте так, чтобы шлифовальный диск болгарки был полностью накрыт оставшейся частью. Затем по периметру надрезаются лепестки высотой около 5-10 мм и отгибаются наружу. На них крепится поролоновый уплотнитель для дверей или окон, который обеспечивает герметичность кожуха. Остается только изготовить отверстие в днище рядом с посадочным, и прикрепить патрубок для пылесоса. Кожух готов.
Приспособление из канистры
Пластиковая бутыль-канистра от технических жидкостей удобна тем, что уже имеет практически готовый отвод для пылесоса. Горловина канистры хорошо соединяется со шлангом, остается лишь подобрать нужную величину вылета для диска и сделать отверстие в боковой плоской части канистры. Потребуется хомут с переходным кольцом, который соединит емкость с болгаркой. Этот элемент важен, поэтому необходимо изготовить его максимально тщательно, иначе при работе пылезащитный кожух будет спадать с посадочного диаметра болгарки. В узкой боковой части делается прорезь для диска.
Такой кожух прост, легок и требует немного времени для изготовления. Старые канистры валяются в любом гараже, найти их не проблема. Остается только потратить немного времени и труда.
Цены на заводские модели защиты слишком велики, поэтому подавляющее большинство мастеров пользуются самоделками. Они не требуют расходов, изготавливаются из подручных материалов и вполне качественно выполняют свою работу. На изготовление уходят считанные часы, а польза, полученная от таких изделий, велика и полностью оправдывает затраченные усилия и время.
Самостоятельное изготовление
Изготовить кожух для болгарки под пылесос своими руками не составляет труда. Нужно только подойти к проблеме с фантазией. Материалов для изготовления множество:
- алюминиевая кастрюля или тарелка;
- пластиковая канистра из-под масла;
- пластиковая бутылка объемом 5 литров.
Штатный кожух
Менее затратный способ изготовления — это использовать штатное защитное устройство. К нему требуется только прикрепить боковую крышку и патрубок. Чтобы изготовить боковую крышку можно взять кусок оцинкованной стали и потом действовать так:
- Из оцинковки нарезать полоски шириной 15 мм и длиной 30 мм для изготовления уголков. Затем согнуть их под прямым углом посередине.
- В боковой открытой части кожуха просверлить отверстия диаметром меньше толщины саморезов. Через эти отверстия закрепить изготовленные ранее уголки.
- Вырезать из оцинковки по контуру боковую крышку.
- В ней ближе к краю просверлить отверстие под патрубок.
- Патрубок можно изготовить путем сворачивания в трубу листовой заготовки. Края закрепить между собой можно саморезами или хомутами.
- Один край патрубка необходимо надрезать в нескольких местах. И эти сектора разогнуть.
- Вставить трубу в вырезанную крышку и закрепить саморезами.
- Также саморезами прикрутить полученную конструкцию к уголкам.
- Закрепить конструкцию на болгарке.
- Подключение к пылесосу производится посредством гофрированного шланга. Для надежности соединения необходимо использовать хомут.
Все, УШМ с кожухом для пылесоса готова к работе.
Модель из пластмассовой канистры
После замены масла или заливки антифриза в автомобиль в гараже всегда остаются пластиковые канистры. Толстые стенки и отливы по углам позволяют хорошо сохранять форму не деформируясь. К тому же размер горловины канистры почти соответствует размеру шланга пылесоса.
Перед раскройкой следует определиться с таким параметром, как глубина погружения отрезного диска. Установленный пылеотвод будет препятствовать погружению. За основу можно взять штатный кожух.
- Сначала маркером нанести разметку.
- Острым строительным ножом вырезать отверстия и отсечь ненужные части. Отверстия, предназначенные для посадки на болгарку, рекомендуется сделать с двух сторон. Нужно это на тот случай, если возникнет необходимость сменить направление вращения.
- Подсоединение шланга к горловине осуществляется хомутом.
- Закрепление пылеотсоса на УШМ производится хомутом с переходным кольцом.
- Чтобы закрыть не используемое посадочное отверстие, нужно вырезать круг большего диаметра и закрепить при помощи саморезов.

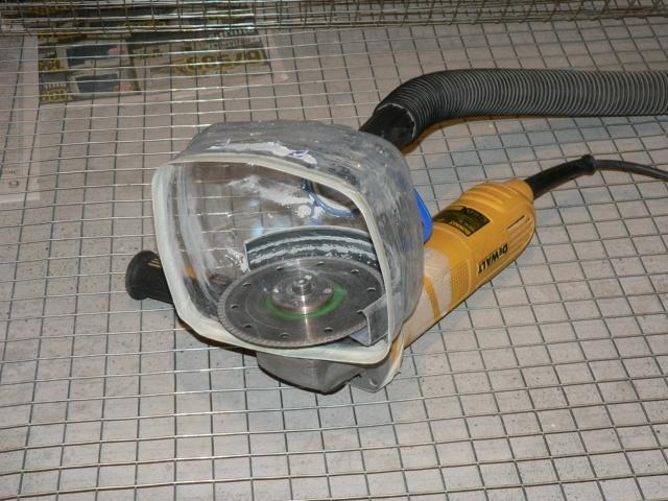

Приспособление для плиткореза
Чтобы резать керамическую плитку, необходим постоянный контроль. А вытяжной кожух для болгарки закрывает обзор полностью. Для изготовления кожуха нужен прозрачный материал.
В качестве заготовки подойдет 5-литровая прозрачная бутылка из-под бутилированной воды. В горлышко входит патрубок пылесоса. Канцелярским ножом вырезается отверстие под посадку.
Отрезается дно бутылки так, чтобы диск выставлялся на требуемую высоту. Конструкция закрепляется на УШМ хомутом или винтами. Большой объем бутылки не позволяет пыли разлетаться, и кожух одновременно выполняет роль пылесборника.
Угловая шлифовальная машина считается многофункциональным инструментом. Помимо множества преимуществ, она имеет один значительный недостаток — во время резки и шлифования материала она производит большое количество пыли. Чтобы освободить себя от длительной уборки помещения после работы болгаркой, мастера применяют устройства, оснащенные пылесосом. Главным элементом любого из таких устройств является защитный кожух. Его можно легко подобрать для любой модели УШМ. Главное — уметь правильно присоединить деталь к вытяжной системе.
Универсальная насадка на болгарку для штробления стен — Mechanic Air Duster.
Такие насадки довольно эффективны и выпускаются разными известными производителями – Hilti, DeWalt и другие.
Только вот покупая такую насадку можно столкнуться с одной существенной проблемой – большинство из них подходит именно к своим родным маркам УШМ.
То есть насадку Hilti DC-EX вы сможете одеть только на болгарку Хилти, а Dewalt уже к ней не подойдет и т.д.
Чтобы решить эту проблему фирма Distar выпустила универсальный кожух, который можно одевать на 95% всех существующих болгарок, УШМ. Называется он Mechanic Air Duster.
Процесс пылеудаления в данном кожухе реализован в такой степени, что в некоторых случаях можно даже обойтись и без строительного пылесоса. Достаточно надеть на патрубок шланг. При этом пыль будет засасываться только благодаря потокам воздуха.
Забор воздуха происходит через радиальные прорези, образуя турбулентный направленный поток.
Конечно, если у вас есть в наличии промышленный пылесос, то применять AirDuster лучше в комплекте с ним. Причем мощность такого пылесоса может быть не более 1600Вт.
Этого будет вполне достаточно, чтобы комфортно работать и штробить стены. Сам пылеотвод в отличие от подобных изделий других производителей очень открытый.
Это в свою очередь дает возможность прекрасно видеть и контролировать зону реза и край штробы. Кроме того, из-за открытой зоны пылеотведения происходит более эффективное охлаждение алмазного диска.
Еще один плюс – малый вес и габариты. У того же Хилти, при нарезании штроб болгаркой и кожухом DC-EX230 приходится таскать вверх-вниз лишние килограммы. В конце рабочего дня, от такой работы ваши руки будут просто отваливаться от усталости. Ну и главное достоинство кожуха на болгарку Mechanic Air Duster это его цена – в районе 20 долларов. То есть он дешевле того же Hilti DC-EX230 в 7 раз!
Монтируется пылеотвод на стандартный защитный кожух от УШМ. Причем весь процесс занимает буквально одну, две минуты. Сравните с процессом монтажа от Хилти:
Без разницы на какую болгарку вы будете его устанавливать. AirDuster подходит на самые популярные марки – Hilti, DeWalt, Bosch, Skil, Makita, Metabo, AEG.
Сверху и снизу у кожуха имеются своего рода подпятники.
Совмещаете стандартный защитный кожух УШМ (там где будет расположен диск) и обратную сторону Mechanic до этих ограничителей.
Разворачиваете два крепления с “барашками” так, чтобы они поджали и соединили всю конструкцию воедино. После чего просто затягиваете винты.
При этом нужно обращать внимание и контролировать симметричность насадки по отношению к кожуху УШМ. Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата. Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата
Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата
Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата.
На этом все! Пылеудаление и болгарка готовы к работе.
Данная насадка позволяет штробить стены под кабель проводки практически без образования пыли. Правда нужно сделать замечание, что пыль может появляться непосредственно в момент соприкосновения диска с поверхностью и началом зарезания в стену.
Как только диск полностью погрузится в материал, дальнейший процесс штробления идет без проблем.
В девайсе не возникает вопросов с подключением шланга от пылесоса к самому кожуху. У многих производителей размер байонета (тип крепления шланга) подбирается по конструкции и размерам своего же инструмента, а не инструмента конкурента.
Из-за этого возникают проблемы в поиске или изготовлении самодельных переходников. На насадке AirDuster все сделано просто. Здесь размер пылеотводящей трубки изготовлен под размер шланга строительного пылесоса.
Снимаете стандартный байонет со шланга и накручиваете его напрямую на пылеотводящую трубку. После чего болгарка с пылеудалением полностью готова к работе. Для более плотного соединения можно накрутить поверх вытяжной трубы изоленту или скотч.
Кожух Mechanic Air Duster от компании Дистар подойдет для болгарок с алмазными дисками диаметром 125мм и 230мм. Для 230-й УШМ вылет диска будет таким же как у стандартного кожуха – 60мм. Это более чем достаточно, чтобы сделать глубокую штробу.
Подводя итоги можно кратко описать все достоинства данной насадки для штробления стен под проводку:
универсальность – подходит почти под все марки болгарок
не требует наличия мощных промышленных пылесосов. Достаточно 1,6квт. В крайнем случае, можно обойтись даже без него, был бы шланг для пылеудаления.
визуальный контроль за зоной реза
улучшено охлаждение алмазных дисков, а значит будет повышена их производительность и срок службы
Простейший метод
Первый вариант самодельного кожуха не требует больших вложений, так как использует тот, который уже есть в комплекте. Для превращения его в насадку с пылеотводом потребуется:
- Вырезать из металлической пластины точную копию заводского кожуха. Его изображение легко отыскать в интернете, вбив маркировку своего ушма.
- Следующим шагом будет выбор трубы, которая выступит в роли пылеотвода. Стоит отметить, что размер трубы необходимо подобрать таким образом, чтобы труба плотно заходила в трубку пылесоса, или же, наоборот, плотно налезла на нее.
- В конце потребуется сварить заготовленные детали, зачистить их и покрасить. Все, ваша насадка готова.
Достоинством данного варианта является опрятный и надёжный кожух, который будет смотреться как заводской, но при этом ваш кошелёк останется довольным от себестоимости такой насадки. К недостаткам же можно отнести то, что таким пылеотводом нельзя отрегулировать глубину резца. Также из-за достаточно большого запаса расстояния от кожуха до крайней режущей кромки диска, строительная пыль и мелкие частицы могут не сразу всасываться пылесосом через пылеотвод.
Самостоятельное изготовление
Подобрать готовый защитный кожух для УШМ с пылеотводом не всегда возможно, так как не все изделия совпадают по присоединительным размерам. Кроме того, они не всегда бывают в наличии. Третьим ограничивающим фактором является цена — модель Metabo GED125 обойдется в 3800 руб., а Bosch GWS 22-230 стоит 13800 руб., что в 2 раза дороже самой болгарки. Такие цены вынуждают владельцев УШМ задумываться о самостоятельном изготовлении защиты от пыли, тем более, что особой сложности это мероприятие не представляет.
Люди, имеющие технический склад ума, изобретают подобные приспособления и переделывают для этого емкости, которые оказались под рукой. В результате появляются вполне работоспособные, хоть и неказистые с виду, приспособления. Они выполняют поставленные задачи нисколько не хуже промышленных образцов, а обходятся практически даром. Рассмотрим некоторые варианты:
Самодельный кожух из кастрюли
Порядок действий:
- необходимо только подобрать диаметр в соответствии с размером диска (на 2-3 см больше). Проще всего приложить диск к днищу, выбрать оптимальное положение и маркером отметить центр;
- затем отрезается сегмент, определяющий величину вылета диска из кожуха;
- вокруг намеченного центра очерчивается окружность, диаметр которой соответствует посадочному размеру болгарки;
- по намеченному центру сверлится отверстие, из которого ножницами по металлу надрезаются лучи из центра к краям. Получившиеся лепестки отгибаются наружу, образуя посадочный диаметр для установки на болгарку;
- берется металлический хомут соответствующего размера и аккуратно приваривается к отогнутым лепесткам. Примеряется на болгарку и окончательно подгоняется;
- устанавливается отрезной диск, на стенках кастрюли по кругу отмечается его положение с запасом около 1 см. Затем делаются поперечные надрезы от краев к отмеченной линии, а получившиеся лепестки отгибаются внутрь. Лишние части отрезаются ножницами по металлу;
- внешнюю стенку крепят к отогнутым лепесткам любым доступным способом — на сварку, болты, прикручивают проволокой. Материалом для нее могут послужить металлический лист, пластик и т. д.
- отверстие под патрубок для пылесоса отмечается в боковой части кожуха. Сам патрубок может быть сделан из пластиковой канализационной трубы, или изготовлен из металла. Патрубок вставляется в отверстие, прикрепляется доступным способом — сваркой, прикручивается проволокой и т.п.
Вытяжной самодельный кожух под шлифовку изготавливается еще проще — кастрюля нужного диаметра устанавливается на посадочное отверстие, отрезается по высоте так, чтобы шлифовальный диск болгарки был полностью накрыт оставшейся частью. Затем по периметру надрезаются лепестки высотой около 5-10 мм и отгибаются наружу. На них крепится поролоновый уплотнитель для дверей или окон, который обеспечивает герметичность кожуха. Остается только изготовить отверстие в днище рядом с посадочным, и прикрепить патрубок для пылесоса. Кожух готов.
Приспособление из канистры
Пластиковая бутыль-канистра от технических жидкостей удобна тем, что уже имеет практически готовый отвод для пылесоса. Горловина канистры хорошо соединяется со шлангом, остается лишь подобрать нужную величину вылета для диска и сделать отверстие в боковой плоской части канистры. Потребуется хомут с переходным кольцом, который соединит емкость с болгаркой. Этот элемент важен, поэтому необходимо изготовить его максимально тщательно, иначе при работе пылезащитный кожух будет спадать с посадочного диаметра болгарки. В узкой боковой части делается прорезь для диска.
Такой кожух прост, легок и требует немного времени для изготовления. Старые канистры валяются в любом гараже, найти их не проблема. Остается только потратить немного времени и труда.
Цены на заводские модели защиты слишком велики, поэтому подавляющее большинство мастеров пользуются самоделками. Они не требуют расходов, изготавливаются из подручных материалов и вполне качественно выполняют свою работу. На изготовление уходят считанные часы, а польза, полученная от таких изделий, велика и полностью оправдывает затраченные усилия и время.
