Виды и габариты соединителя
Строительный рынок предлагает многообразные модификации вентиляционных ребристых труб с различным диаметром круглого и периметром прямоугольного сечения. У каждой из разновидностей есть свои достоинства и недостатки
Важно правильно подобрать размеры гофры для вытяжки по диаметру вентиляционного канала и местоположению зонтика
Воздуховод для вытяжки на кухне
2.1
Разновидности труб
Конструктивное исполнение гибких воздуховодов бывает каркасным и спирально-навивным. В том и другом случае основой является стальная проволока. Оба вида скелетов обтягиваются фольгой из пищевого алюминия или полимерным материалом.
Их отличие в том, что спиральные металлические гофры для вытяжки растягиваются до трёхкратного размера, но вернуть трубу в исходное положение не получится, а каркасная конструкция после удлинения легко принимает свой первоначальный вид. По материалу покрытия различают изделия:
- 1. Пластиковые гофры для вытяжки — преимущественно относятся к каркасному направлению. Они герметичны и долговечны, но высоких температур не выдерживают.
- 2. Утеплённые — между двумя слоями фольги прокладывают минеральную вату. Воздуховоды с таким покрытием также являются каркасными, цена их гораздо выше. Применяются для прокладки вентиляции на чердаках и в неотапливаемых помещениях.
- 3. Алюминиевая гофра (спирально-навивная конструкция) изготавливается из алюминиевой ленты. Этот вид часто используют для подключения вытяжки на кухне. Единственный недостаток — рифлёная поверхность плохо поддаётся чистке. Но низкая цена (100−150 рублей за метр) позволяет не мыть, а просто заменять загрязнённый участок.
Декоративный короб для вытяжки на кухне: особенности изготовления
2.2
Выбор по размерам
Длина и диаметр гибких труб для присоединения вытяжки к вентиляционному каналу бывают различными и зависят от размеров патрубка на зонтике и расстояния между точками подключения. Стандартными считаются сечения 100, 120 и 150 мм, но встречаются и другие диаметры. Чтобы не промахнуться, лучше заглянуть в инструкцию к вытяжке или снять размер непосредственно с присоединительного патрубка.
Длина рукава определяется заводом-изготовителем и может соответствовать стандартным 1,5, 2,0 и 3,0 метра или продаваться бухтами ёмкостью 20−100 м. При выборе соединителя необходимо учитывать следующие моменты:
- 1. Брать гибкий воздуховод меньшего диаметра нельзя, т. к. он не обеспечит пропуска необходимого объёма газов, что приведёт к снижению эффективности проветривания. Больший размер ставить можно, но придётся докупить переходник для стыковки рукава с горловиной зонтика.
- 2. Надо учесть, что монтаж гофры осуществляется в растянутом состоянии, потому и отмерять трубу в магазине следует в таком же виде. На формирование изгибов необходимо припустить 0,5 м на каждые 2 поворота. В идеале воздуховод не должен быть длиннее 3 м, т. к. каждый лишний метр отнимает 5−10% производительности вытяжки.
- 3. Стоит затребовать у продавца сертификат качества на товар. В покрытии рукава бывают микротрещины, невидимые до начала эксплуатации.
Некоторые плюсы и минусы гофры уже обозначены выше, но можно добавить следующие оценки:
- Трубу легко не только монтировать, но и удлинять посредством соединения хомутами.
- Сжать и растянуть рукав можно без применения каких-либо приспособлений.
- Траектория прокладки может быть любой.
- Углы перехода плавные, что снижает аэродинамическое сопротивление в трубе.
Причины засорения и порядок восстановления вентиляционного короба
Любая работающая система по истечении времени требует ремонта отдельных элементов или полной замены всех составляющих. Не является исключением и система вентиляции. Основными признаками, указывающими на снижение уровня эффективности воздуховода, являются:
- затхлый воздух;
- плесень и грибок на стенах;
- скопление конденсата на окнах;
- не удаляются запахи;
- результаты проветривания ощутимы недлительное время.
При появлении одного из признаков необходимо проверить состояние короба, вентиляции в целом, т. е. функционирование двигателя, состояние фильтров. Если проблемы в жилой части не обнаружены, нужно обращаться к специалистам с просьбой обследовать состояние общей вентиляционной шахты. Зачастую признаки плохого функционирования вентканалов появляются вследствие следующих причин:
Главные признаки плохого функционирования вытяжки – это уменьшение сечения воздуховода, засорение или полное перекрытие канала
- засорения канала;
- уменьшения сечения воздухоотвода;
- полного перекрытия канала.
Причиной засорения канала может быть постепенное отложение загрязнений на стенках. Иногда сами жильцы при выполнении ремонтных работ сбрасывают в вентиляционную шахту строительный мусор. Уменьшение сечения или полное перекрытие зачастую является следствием проведения в квартирах незаконной перепланировки, когда в вентканал встраиваются коммуникации, или он демонтируется на уровне одной квартиры, и тем самым полностью блокируется выход воздуха.
Доступ к обследованию и выполнению работ по очистке каналов имеют только специалисты, владеющие сертификатом на осуществление данной деятельности.
Главные признаки плохой работы вентиляции – это затхлый запах в кухне, плесень и грибок на стенах
Если причиной выхода из строя общей вентиляционной шахты является незаконная деятельность жильцов, восстановление проводится за их счет.
Демонтаж вентиляционных коробов, расценка в смете
Пришедшие в негодность вентиляционные короба нуждаются в ремонте или полной замене. Зачастую проблемным становится именно этап демонтажа из-за сложности точного определения объема трудовых затрат и их стоимости. Чтобы правильно наметить виды работ по разборке системы, нужно провести тщательное обследование и определить степень повреждения и количество вышедших из строя узлов. Затем необходимо проанализировать, сколько людей понадобится для работы, какая техника будет задействована, какие материалы потребуются для замены. Только после этого можно просчитать цену демонтажа.
В том случае, когда замене будет подлежать шахтная конструкция полностью, цена на демонтаж значительно увеличится, ведь нужно будет разобрать короб и снять все воздухоотводы и жалюзийные решетки.
Расценки на выполнение демонтажных работ можно найти в ГЭСНр-65-(28-32) и ФЕРр-65-(28-32). В стоимость трудовых затрат необходимо также включить очистку от мусора и вывоз отходов. Использование понижающих коэффициентов относительно прямых затрат на демонтажные работы (согласно МДС-37 пункт 3.2) осуществляется следующим образом:
Цена на демонтаж будет зависеть от объема выполняемых работ
- если оборудование после демонтажа будет употребляться, то, учитывая разборку и консервирование с целью сохранения, применяемый коэффициент составит 0,7;
- если оборудование будет использовано, но работы по разборке, консервированию и хранению не выполняются, употребляется коэффициент 0,6;
- если оборудование не подлежит применению, а разбирается и разрезается на части, действует коэффициент 0,5;
- оборудование разбирается, разрезается и выбрасывается – коэффициент составит 0,3.
Составление сметы на демонтажные работы – процесс сложный и кропотливый, он требует специального образования и определенных навыков.
Особенности вытяжки, встроенной в шкаф
Вытяжка скрывается за мебельным фасадом так, что снаружи ее практически не видно. Имеются и выдвижные модификации, которые полностью убираются вовнутрь кухонного шкафа в выключенном состоянии, и выдвигаются над варочной плитой – во включенном. Встроенные модели кухонных вытяжек позволяют эффективно очищать воздух, оставаясь при этом незаметными, не занимают лишнего пространства и не диссонируют с интерьером кухни.
Основная функция встроенной вытяжки – очищение воздуха от отработанных газов. Среди дополнительных функций, которыми снабжается встроенная вентиляционная техника – подсветка варочной поверхности, сенсорное и дистанционное управление, регулировка режимов работы.
Варианты маскировки вентиляционного короба
Давайте рассмотрим примеры на фото.
1. На этом фото короб сразу и не заметишь, хотя он явно больше 60 см: его удачно замаскировали гипсокартоном, получилась удобная ниша, в которой уместился целый шкаф.
2. На следующем фото вентканал небольшого размера, до 60 см по обеим сторонам, является продолжением кухонного фартука.
В каждом конкретном случае выбор оптимального решения зависит от ряда факторов.
Выбирать придется среди 3 вариантов:
Обставляем мебелью под заказ
Если венткороб расположен в углу, наша задача максимально упрощается, так как его можно обыграть мебелью и аккуратно вписать в общий интерьер кухни. Венткороб избавит нас от необходимости использовать неудобную угловую зону, которая обычно отводится под мойку. Таким образом, наш вчерашний изъян станет отправной точкой проектирования угловой или линейной кухни.
Не можете определиться с цветом кухни? Кухня красного цвета — смелое и оригинальное решение!Дизайн интерьера и фото.
Если вам нравятся восточные мотивы в интерьере? Тогда эта статья для вас!
У вас белая кухня и вы не знаете, как добавить ей оригинальности? Ответ здесь.
Декорируем (отделка)
Если планировка кухни не позволяет «подружиться» с вентиляционным выступом, то есть использовать его функционально или вписать в мебель, придется приложить побольше фантазии, чтобы вчерашний изъян превратить в оригинальное дизайнерское решение, центральный элемент кухни.
Более подробно о планировке кухни с вентиляционным коробом. Советы профессионалов!
Как придумать интересный дизайн кухни с выступом? Идеи, фото, советы здесь.
Если вам интересно, какие стили можно обыграть в интерьере кухни? Мы нашли ответ!

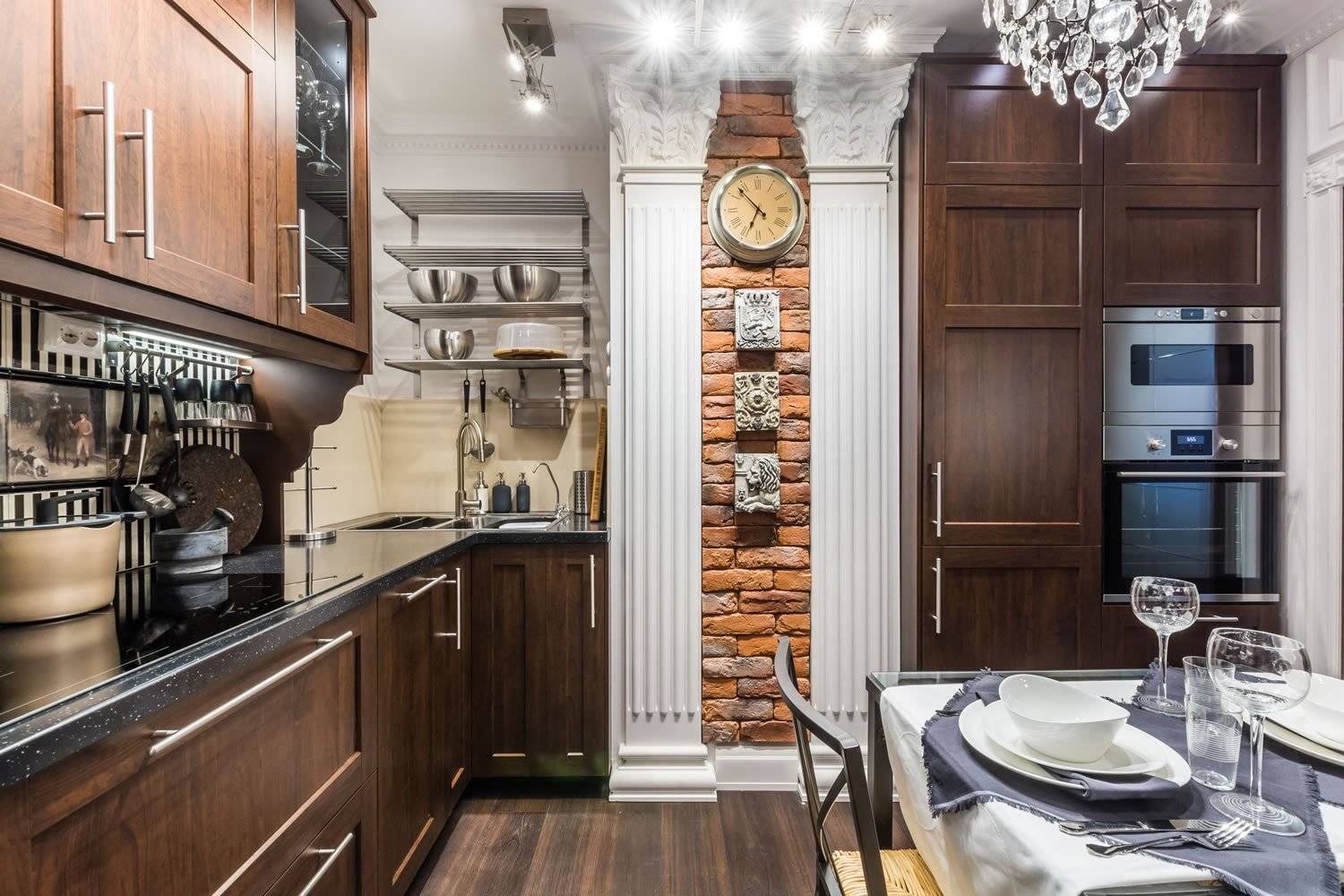

Переключаемся на античность и с помощью декоративной отделки воссоздаем из него какую-нибудь аутентичную средиземноморскую колонну. Для достижения нужного эффекта можно использовать гипсовую плитку, имитацию натурального камня (кирпича)
И неважно в данном случае, где расположен вентканал — в углу или посередине стены. На торцевой стенке венткороба можно установить как настоящий, если позволяет пространство, так и фальш камин
В качестве бонуса получаете дополнительный элемент тепла и уюта на кухне с акцентом на викторианскую эпоху. Маскируем венткороб, отделывая его теми же материалами, что и прилегающие участки стены кухни
Это может быть плитка, обои или фактурная краска. Умело комбинируя фактуру и освещение, можно добиться того, что выступ станет незаметным. Зеркало на кухне – не частый гость, но если зеркальная поверхность на стенах короба поможет визуально расширить кухню и спрятать дефектный выступ, то почему бы и нет? Выводим венткороб на центральный план
Для этого можно применить не монотонную, а разноцветную отделку Мозаичная плитка, двухуровневая отделка разными материалами помогут акцентировать внимание на нашем вентканале, если уж от него никуда не деться. Отделку также можно подстроить под функциональное использование стенки вентканала
Находим функциональное применение
В условиях, когда кухонное пространство ограничено, и планировка кухни не может быть изменена, из венткороба больших размеров можно постараться извлечь выгоду, придумав для последнего какое-нибудь применение. Приведем несколько вариантов:
- Одну из стенок вентканала можно использовать в качестве площадки под плазменную панель.
- Если же вентканал находится рядом с рабочей зоной кухни, на нем можно обустроить полигон для развешивания кухонной утвари и текстиля.
- Как вариант, условная колонна вентканала может стать отправной точкой барной стойки или небольшого обеденного столика.
- Маленькую нишу между стенкой и выступом вентиляционного короба можно использовать в качестве мини-кладовой для мусорного ведра, инвентаря и кухонных принадлежностей.
Итак, не нужно «бороться» с выступом вентканала, потому что избавиться от него все равно не получится. И если в свое время Микеланджело сделал из глыбы камня статую Давида, то что нам помешает, при современном уровне развития технологий, обыграть вентиляционный короб так, чтобы и пользу для дизайна извлечь, и планировка кухни не пострадала.
В некоторых кухнях часть пространства принадлежит вентиляционному коробу. Он становится проблемой при разработке дизайна
Важно учесть все нюансы, чтобы обыграть подобное обстоятельство выгодно. Дизайн кухни с вентиляционным коробом предполагает множество особенностей. Полезные рекомендации помогут воплотить красивый интерьер
Полезные рекомендации помогут воплотить красивый интерьер.
Этап №1: выбор
Правильный выбор воздухоотвода – это половина дела. Особенно внимательно следует отнестись к ряду следующих характеристик:
- Материалу;
- Форме сечения;
- Диаметру;
- Длине.
В первую очередь воздуховоды для кухонной вытяжки могут быть выполнены из разных материалов, что наиболее значимо отражается на их цене, сложности монтажа и эффективности работы:
- Гофрированный алюминий. Существенный минус такого воздуховода – непрезентабельный внешний вид. И вправду, гофре больше подходит место на заводе, чем на кухне любящей готовить хозяйки. Но неугодную взгляду конструкцию всегда можно красиво замаскировать, о чём мы ещё поговорим ниже. Плюсы же в случае выбора такого материала более многочисленны и значительны:
Простота установкисвоими руками. Гофрированная труба легко режется и свободно гнётся под любым углом;
Податливость гофры можно считать её самым главным преимуществом, значительно упрощающим монтаж
- Отсутствие необходимости в переходниках;
- Низкая цена, которая ниже даже чем у недорогих пластиковых изделий;
- Пластик. Единственный минус, который можно отнести к пластмассовому воздуховоду, это необходимость в переходнике, если его форма не совпадает с формой вытяжки. В остальном же такая конструкция имеет одни лишь плюсы:
- Простота установки. Достаточно распилить в случае необходимости трубные фрагменты, и собрать их с переходниками в единую конструкцию при помощи герметика;
- Маленький вес, благодаря чему упрощается транспортировка всех элементов и отсутствует нагрузка на стены после их монтажа;
Пластиковый воздухоотвод не оказывает нагрузки на стены и не нуждается в усиленных крепежах
- Незначительный уровень звука в процессе работы;
- Высокая эффективность функционирования, которую обеспечивает гладкость внутренней поверхности пластмассовых труб;
Форма сечения
С сечением также не всё просто. В первую очередь следует понимать, что если его форма будет отличаться от той, которая имеется у вытяжного отверстия, то понадобится переходник. Но, кроме этого, также стоит учитывать и эстетическую составляющую, в соответствии с которой можно выделит ряд рекомендаций:
Форма сечения | Рекомендации |
Круглая | Лучше всего подойдёт для помещения с высокими потолками |
Прямоугольная | Лучше всего подойдёт для помещения с низкими потолками |
Плоская | Отлично справится в той ситуации, когда воздухоотвод должен быть наименее заметным |
Прямоугольный воздуховод превосходно вписывается в кухню с низкими потолками
Назад
Преимущества пластиковых воздуховодов
Вентиляционный короб из пластика – одно из наиболее доступных и эффективных решений при оборудовании вентиляционной системы в помещениях любого типа. Чаще всего короба для вентиляции производят из такого вида пластика, как поливинилхлорид. Он обладает целым рядом положительных сторон, что обуславливает наличие многих причин использовать именно данного вида вентиляционные короба.
Вентиляционный короб из поливинилхлорида имеет своими главными преимуществами наличие:
- Механической прочности.
- Экологической безопасности.
- Эластичности.
- Устойчивости к воздействию химически активных и органических жидкостей.
- Устойчивости к температурным скачкам.
- Невысокого удельного веса.
- Возможности обретения нужной формы.
- Простоты монтажа.
- Легкости обслуживания.
- Широкой цветовой гаммы.
- Разнообразия форм и размеров.
- Доступных цен.
- Возможности демонтажа для очистки или проведения ремонтных работ.
Рекомендуем ознакомиться: Характеристики и монтаж разных видов вентиляционных труб
Вытяжные пластиковые короба, учитывая значительное разнообразие их форм и цветовой гаммы, могут послужить органичным дополнением любого интерьера. Кроме того, они обладают и еще одним достоинством – не боятся влияния влажной среды. Короб для вентиляции из пластика рекомендуется применять в помещениях с повышенным уровнем влажности – кухнях, ванных комнатах, туалетах.
Наличие гладкой и ровной поверхности способствует тому, что вентиляционный короб не только позволяет воздушным массам беспрепятственно проходить по нему, но и препятствует удерживанию механических частиц. В случае же оседания жира на внутренней части короба – а это всегда происходит при использовании его в кухонных помещениях – пластиковые конструкции очень легко разбираются и моются.
Виды пластиковых вентиляционных коробов для вытяжки
Строго говоря, такого понятия, как пластиковый короб для вытяжки не существует. Есть пластиковые воздуховоды, которые выполняются из разных видов этого материала и имеют свои особенности.
Пластиковые короба, а точнее, воздуховоды, за счет доступной цены, эстетичности и простоты установки востребованы при частном строительстве. Создаются элементы из полимеров:
- ПВХ-трубы относятся к недорогому сегменту. Они просты в установке, не разрушаются от воздействия солнечных лучей и не деформируются. Диапазон приемлемых температур — от 0 до +80°С.
- Полипропиленовый трубопровод боится низких температур и деформируется при слишком высоких показателях. Оптимальная температура — от +5 до +98°С.
- Трубы из полиэтилена имеют антистатическое покрытие и выдерживают температуру от –40 до +80°С. Материал не боится ультрафиолета, конструкции просты в монтаже и не пропускают влагу.
- Фторопласт (ПВДФ) устойчив к химическим воздействиям, не боится кислот, щелочей и паров. Выдерживает температуру от –40 до +140°С, не ломается и не деформируется.
Познавательное видео на эту тему:
Виды форм и типовые размеры
Независимо от материала воздуховод может иметь круглое или прямоугольное сечение. Оба типа применяются при устройстве приточной вытяжки принудительной и естественной вентиляции.
Размеры:
- диаметр воздуховодов круглого сечения имеет несколько стандартов — от 100 до 200 мм;
- размеры прямоугольных бытовых воздуховодов варьируются от 100х150 мм до 160х200 мм.
Каждый размер труб предполагает наличие полного набора комплектующих (поворотов, соединителей, переходников и разветвлений).
Форму сечения воздуховода выбирают, исходя из параметров комнаты, а не из личных предпочтений:
- Если кухня небольшая, с невысоким потолком, выбирайте трубы с прямоугольным сечением. Плоский воздуховод не будет выделяться на общем фоне.
- Для просторной кухни с высокими потолками целесообразнее круглые трубы. Плоский воздуховод в большой комнате выглядит сиротливо.
- Если на кухне вентиляция особенно востребована, лучше выбирать воздуховод круглого сечения с высокой производительностью.
Прямоугольный пластиковый короб для кухонной вытяжки имеет существенный недостаток — прямые углы. Каждый поворот создает сопротивление потоку воздуха и снижает аэродинамические свойства воздухоочистителя.
Чтобы правильно подобрать диаметр воздуховода круглого сечения, объем комнаты (площадь, умноженную на высоту) умножьте на величину кратности воздухообмена, которая берется из таблицы соответствующего СНиП. В жилых домах поступление и вывод воздуха (воздухообмен) всегда одинаковы — полученное значение и будет величиной диаметра вытяжки.
Преимущества и недостатки
Другие достоинства пластикового короба для вытяжки:
- низкий уровень шума;
- долговечность;
- высокая скорость движения потока воздуха за счет гладкой внутренней поверхности.
Недостаток пластикового воздуховода в том, что при низкой температуре он становится ломким, поэтому его устанавливают только в отапливаемом помещении.
Какой использовать короб под натяжным потолком, под встроенную вытяжку
Подвесной потолок — лучший способ маскировки вытяжного воздуховода. Под кессонной, гипсокартонной, пластиковой или натяжной конструкцией он будет вообще незаметен.
Выбор трубы под натяжной потолок зависит от нескольких факторов:
- его высоты;
- расстояния между подвесной конструкцией и базовой поверхностью;
- характеристик помещения.
Главный критерий выбора воздуховода под натяжной потолок — это его диаметр. Он не должен превышать расстояние между потолком и подвесной конструкцией. Если требуемый диаметр будет больше необходимого, выбирайте пластиковый короб прямоугольного сечения.
Особенности монтажа пластикового вентиляционного короба

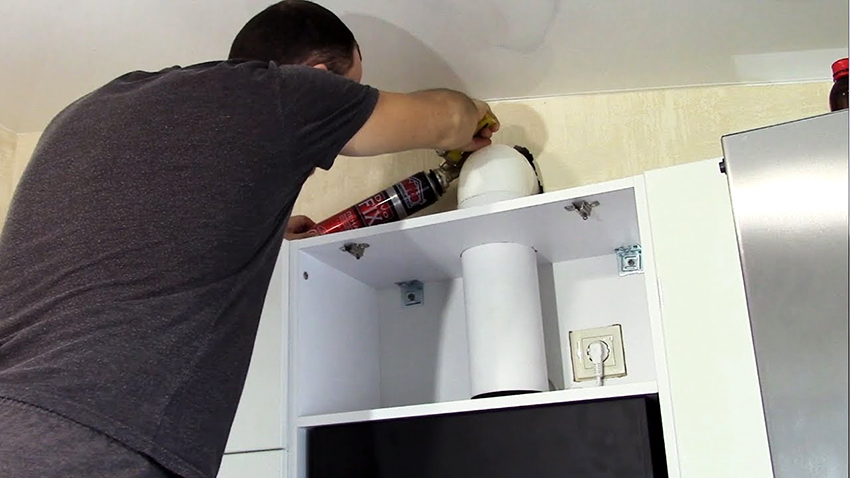

Монтаж пластикового воздуховода для вытяжки осуществляется в несколько этапов, включающих проектную часть и непосредственно установку.
Разработка схемы. Чтобы правильно рассчитать необходимое количество элементов воздухоотвода, необходимо составить схему установки вентиляционного канала. Разнообразие элементов пластиковой конструкции позволяет выполнить практически любую вариацию короба. Чтобы вытяжка работала в нормальном режиме, нужно выполнить следующие условия:
- максимально уменьшить длину короба, так как при удлинении теряется интенсивность выведения воздушного потока;
- использовать минимальное количество элементов монтажа, которые способствуют изменению траектории движения воздушного потока (сужения, изгибы и т. д.), так как они увеличивают сопротивление;

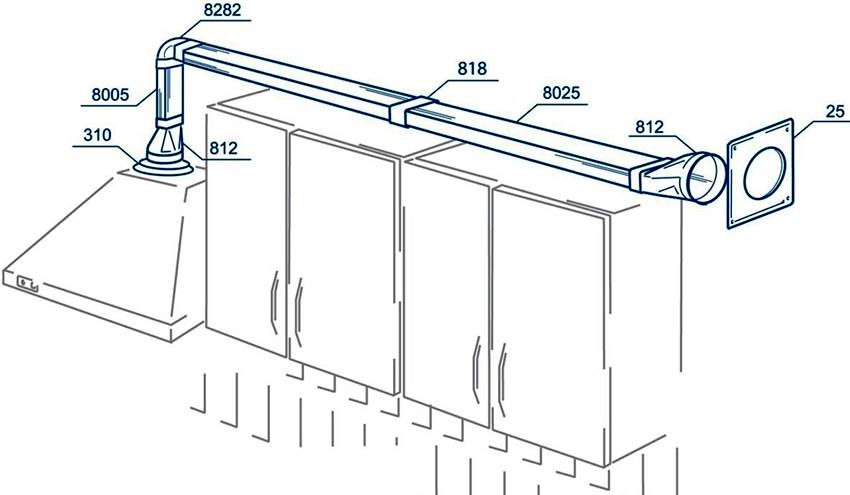

Схема размещения пластикового вентиляционного короба с размерами
- отказаться от поворотов конструкции на 90°. Такие участки максимально увеличивают сопротивление и способствуют налипанию в данных местах частиц загрязнения;
- удалить короб от стояка отопления. Если это невозможно, то его необходимо теплоизолировать, чтобы температура устройства не превышала 50 °C. Изолирующий материал будет способствовать подавлению шума;
- согласно разработанной схеме собирается вытяжной короб.
Установка обратного клапана и решетки. Клапан – обязательный элемент вентканала. При его отсутствии воздух будет просто возвращаться в помещение. Устанавливается он в конце воздухоотвода. Дополняется решеткой и оснащается сеткой, чтобы с улицы или из общей шахты в вентиляционную систему не попадали мелкие животные, птицы и насекомые.

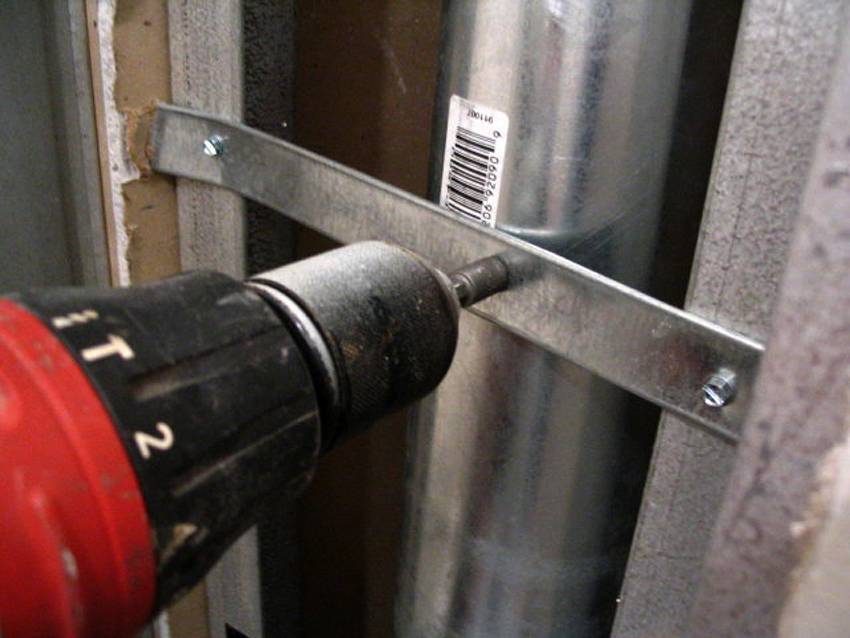

Размещение и закрепление воздухоотвода. От размещения короба напрямую зависит способ его крепления. Если изделие монтируется в шкаф, то его следует прикрепить к задней стенке с помощью хомутов. Прокладываемый над шкафами короб можно закрепить к ним же посредством держателей и саморезов. Фиксацию к стене или потолку стоит делать с помощью держателей и хомутов и располагать их с интервалом не менее 70 мм.
Контроль герметичности. Осуществляя сборку пластикового вентиляционного канала, необходимо следить, чтобы все стыки были подогнаны, не оставались щели и промежутки. Проверка короба на герметичность до начала эксплуатации невозможна, поэтому допущенные ошибки могут обернуться проникновением в помещение загрязненного воздуха и усилением шума.
При монтаже необходимо четко подогнать все стыки, чтобы конструкция стала абсолютно герметичной
Специальные элементы, используемые при установке коробов для вытяжки на кухне
Кухни частных домостроений и квартир имеют различную планировку, которая подчас серьезно усложняет монтаж вентиляционной системы. В таких ситуациях нельзя обойтись без специальных элементов. Традиционно вентиляционные каналы представляют собой прямые части круглой или прямоугольной (квадратной) формы. Длина данных изделий – 35, 50, 100, 150 и 200 мм. При необходимости, используя ножовку, можно отпилить отрезок нужного размера. Когда возникает потребность в длине более 200 мм, монтируется элемент из нескольких стандартных изделий посредством соединителя для пластика. Соединитель располагается так, что за его счет общая длина не увеличивается.

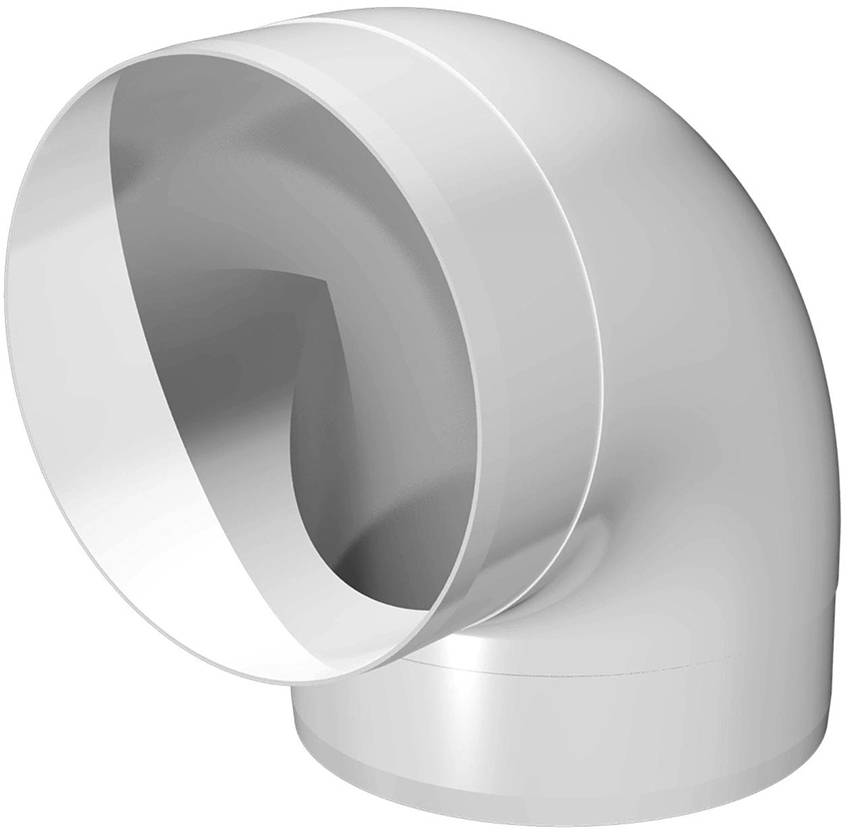

Достаточно часто при монтаже требуется сделать поворот воздухоотвода. Обычно это возникает в случаях, когда приходится огибать выступы. Для этих целей используются так называемые колена. Угол поворота может быть равным 45 и 90°. Изменение направления производится по горизонтали и по вертикали. Для ситуаций, когда угол поворота не кратен 45°, применяются разноугловые колена. Требуемый градус поворота достигается путем обрезания одной из сторон соединителя.
Если необходимо сделать вентиляционный короб с поворотом, то для этого используются специальные колена
При необходимости изменения формы короба с прямоугольной (квадратной) на круглую (и наоборот) используются переходники для вытяжки. Часто возникающая проблема, решаемая путем применения переходников, – к круглому отверстию вытяжки необходимо присоединить прямоугольный короб. Данные элементы выпускаются как прямой, так и угловой формы. Стандартные показатели – от диаметра 100 мм к размеру 110х55 мм; от диаметра 100 мм к размеру 120х60 мм; от диаметра 125 мм к размеру 204х60 мм.
Все вышеперечисленные элементы употребляются исключительно для пластиковых изделий. Технология установки металлических коробов для вытяжки совершенно иная. Соединения производятся путем сварки или склеивания с помощью специального состава.
Примеры
Принципиальная схема для установки в загородных домах и на даче – вентиляция с естественной циркуляцией воздуха. Она подходит для кирпичных и деревянных зданий, а также сооружений из керамзитобетона. Как правило, проектирование именно такой схемы превалирует при строительстве многоквартирных домов. Если вы приобрели квартиру в «хрущевке», то ориентируйтесь на то, что там будет естественная вентиляция.
Естественный воздухообмен основан на явлении разности давлений воздушного столба. Вентиляционная система проста в установке и эксплуатации, не зависит от наличия электричества, не требует монтажа дорогостоящего оборудования. Однако система зависит от погодных условий, в частности, ветра, и температурных показателей, поскольку для естественной циркуляции необходимо, чтобы температура в помещении была выше, чем снаружи. В противном случае движение воздуха прекращается.
В век развивающихся технологий многие используют принудительную вентиляцию. Она может быть частично автоматизированной, когда оборудование используется только для нагнетания воздуха внутрь здания, или, наоборот, выведение испарений наружу, либо полностью механизированной, которая предполагает использование вентиляторов на обоих этапах.
Поскольку вентиляционная шахта на кухне обычно имеет больший диаметр, то все потоки устремляются к ней. В ветреную погоду этот мощный канал может «опрокинуть» более мелкий в санузле, образуя обратную тягу, то есть из туалета начнет дуть холодный ветер. В этом случае необходима грамотная установка принудительной приточной вентиляции.
На застекленном балконе или благоустроенной лоджии также необходима вентиляционная система. Существует несколько вариантов ее обустройства. В первую очередь – естественная за счет открывания окон, но в холодный период это не всегда удобно. Некоторые фирмы по производству окон встраивают в них вентиляционные отверстия, с помощью которых осуществляется микропроветривание. Чаще хозяева устанавливают вытяжку, которая обеспечивает вывод конденсата.
Приточно-вытяжная схема необходима для устройства вентиляции в комнате без окон, например, кладовки. В частности, многие технические помещения в целях безопасности требуют оборудовать принудительной системой (гаражи, котельные, бойлерные, склады).
Вентиляционный комплекс в случае смешанной схемы представляет собой систему труб, одни из которых втягивают воздух снаружи, другие выводят отработанный за пределы здания. Приток обеспечивается конвектором, который дополнительно нагревает, фильтрует и обеззараживает ультрафиолетом поток с улицы. Для того чтобы в холодный период загоняемый воздух не выгонял тепло из помещения, разработали специальный теплообменник – рекуператор, который призван использовать температуру выходящего потока для нагревания входящего.
Разные уровни потолка и рукав как элемент стиля
Обустройство потолка в виде нескольких уровней – это еще один способ эстетичного оформления рукава вытяжки.
Конструкция второго уровня поможет не только спрятать рукав, но и надежно закрепить его на участке между вентиляцией и вытяжкой.
Главное — разместить рукав так, чтобы он не деформировался. Такой способ маскировки идеален в случаях, когда:
- хозяева затеяли ремонт и планируют кардинально переделать потолок;
- оформляется квартира в новостройке;
- проводится реконструкция очень старого строения;
- высота потолков очень большая, и есть желание ее уменьшить, сделав двухуровневую конструкцию;
- полезная площадь помещения достаточно велика либо при оформлении интерьера квартиры-студии.

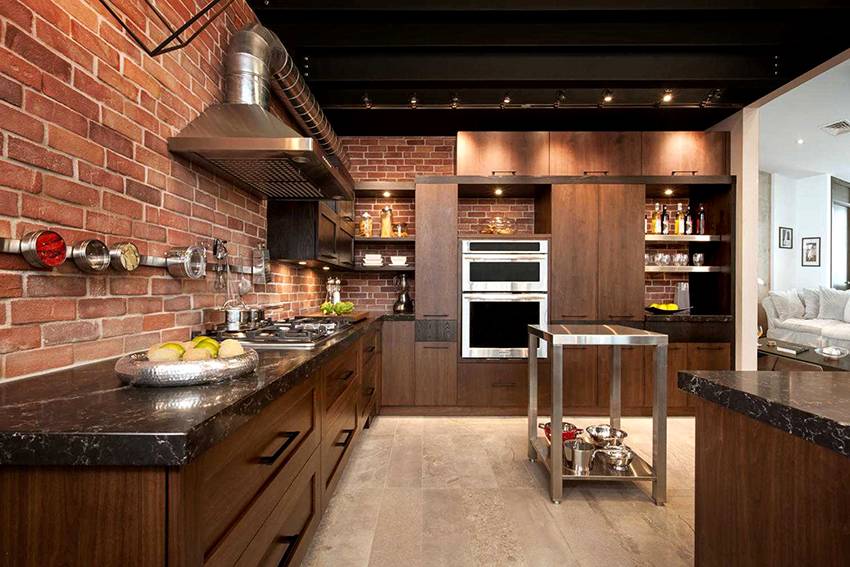

Важность вентиляционного короба
Данный объект, обеспечивающий нормальный воздухообмен, монтируется преимущественно в помещениях с высокой влажностью – ванной комнате, туалете, кухне. Это одна из важнейших инженерных систем жилого дома, препятствующая чрезмерной концентрации влаги, накоплению пыли, наличию посторонних запахов.
Материалы изготовления:

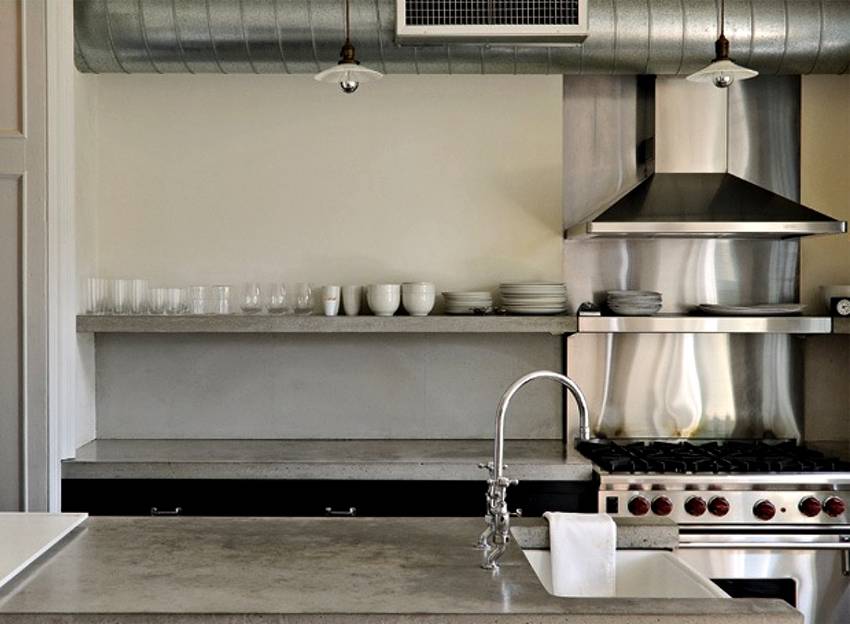

- оцинкованный метал – применяется в жилых и нежилых помещениях, элемент выходит прочным, устойчивым к коррозии, легкий, имеет прямоугольное либо круглое сечение;
- асбестоцементные плиты – используются в современном времени крайне редко, так как материал слишком тяжелый, а конструкция имеет низкую герметичность;
- железобетонные блоки – данные элементы имеют специальные отверстия, для обустройства естественных вентиляционных каналов, имеют высокую прочность, проектируются до начала строительства;
- ПВХ – применяется наиболее часто для организации воздуховодов для кухонных помещений, прочный, дешевый, устойчив к агрессивной среде, практически бесшумный, простой в монтаже, выпускается различных форм, размеров, расцветок, но имеет низкую устойчивость к огню.
