Коническая трубная резьба

Как определить диаметр и вид нарезки

При подборе совместимого резьбового соединения к существующему изделию требуется определить его параметры. Это можно сделать следующими путями:

• Использовать мерные калибры. Специальные калиброванные плоские гребенки вставляют по очереди в витки профиля, пока не добьются полного совпадения профилей. Для определения параметров внутренней резьбы применяют цилиндрические калибры. На каждом калибре выгравировано обозначение профиля, к которому он подходит.
• Измерить параметры штангенциркулем диаметр и шаг, определить профиль по таблицам.

Измерения резьбы для труб следует проводить высокоточным поверенным инструментом до сотых долей миллиметра.

Особенности конусной резьбы

Трубы, имеющие коническую резьбу, могут обеспечить эффективное уплотнение трубопроводов, прокачивающих различные жидкости. В отличие от обычной метрической резьбы коническая обеспечивает лучшее уплотнение стыков, поскольку по мере навёртывания конических участков друг на друга, момент затяжки постоянно увеличивается.

Резьба NPT подразделяется на внешнюю и внутреннюю . Первую в зарубежных источниках нередко называют «мужской», а вторую – «женской».

Стандарт NPT была первоначально разработан для водопроводов, которые работают под давлением не более 400 кПа. Со временем опыт показал целесообразность применения NPT и в трубопроводных системах, транспортирующих различные гидравлические жидкости. Для этого пришлось решать проблему уплотнений, поскольку, как известно, трубная резьба не рекомендуется для применения под высоким давлением, из-за повышенных утечек. В настоящее время для обеспечения необходимой степени уплотнения перед сборкой резьбовые торцы труб обматываются герметизирующей лентой из политетрафторэтилена (или фторопласта марки Ф-4).

Общий стандарт затяжки не установлен, но технические требования к уплотнению заметно отличаются в зависимости от условий использования труб. Особенно чувствительны к соблюдению усилий и моментов затяжки внутренние соединения NPT.

Краткое описание

Трубная коническая резьба представляет собой особый тип нарезки, что по своей форме похож на конус, то есть, уменьшение диаметра к концу детали. Профиль подобного соединения должен иметь исключительно угол 55 градусов, а сама нарезка имеет впадины и вершины закругленной формы.

В этом случае шаг обозначается соответствующим числом витков на дюйм и нарезаются они под уклоном 1°47′24″, что, в свою очередь, должно отвечать конусности 1:16. Надежность сплочения заключается в том, что чем больше витков, тем выше герметичность.

Кроме этого, есть резьба метрическая коническая в соединениях внешней конусовидной с внутренней цилиндрической с обозначенным профилем, что согласно ГОСТ 9150-2002 должен иметь плоскосрезанные впадины.

Одним из основных преимуществ ее является то, что нарезание конической резьбы можно осуществлять непосредственно на месте, используя резьбонарезные плашки или клупов. Но чтобы сделать правильную нарезку необходимо использовать специальные трубные тески, поскольку вращающий момент вовремя создания пазов достаточно большой.

Само название означает, что ее размеры указываются в дюймах, поскольку относится к английской системе измерения, к примеру, 1/8, 1/4, 1/2 дюйма.

Резьба трубная цилиндрическая — ТеплоВики

Материал из ТеплоВики — энциклопедия отоплении

d — наружный диаметр наружной резьбы (трубы) d1 — внутренний диаметр наружной резьбы d2 — средний диаметр наружной резьбы D — наружный диаметр внутренней резьбы (муфты) D1 — внутренний диаметр внутренней резьбы D2 — средний диаметр внутренней резьбы P — шаг резьбы Н — высота исходного треугольника h2 — рабочая высота профиля R — радиус закругления вершины и впадины резьбы Соединение внутренней цилиндрической резьбы с наружной конической резьбой Трубная цилиндрическая резьба, применяемая в цилиндрических резьбовых соединениях размером до 6″, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81. Основана на резьбе BSW (British Standard Whitworth, широко распространенные дюймовые трубные резьбы, также известные как резьбы Витворта) и совместима с резьбой BSP (British standard pipe thread) и обозначается BSPP. Дюймовая резьба с углом профиля при вершине 55°, теоретическая высота профиля Н=0,960491Р.

• ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая»
• ISO 228
• DIN 259
• BS 2779
• JIS B 0202

Условное обозначение согласно ГОСТ 6357-81: буква G, числовое значение условного прохода трубы в дюймах (inch), класс точности среднего диаметра (А, В), и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 3/8″, класс точности А — обозначается как: G 3/8-A.

Обозначение размера резьбы Z Размеры профиля резьбы, мм Диаметры резьбы, мм Ряд 1 Ряд 2 Р Н h2 H/6 Rнаружный d = Dсредний d2 = D2внутренний d1 = D1

1/16″	28	0,907	0,871165	0,580777	0,145194	0,124557	7,723	7,142	6,561
1/8″	9,728	9,147	8,566
1/4″	19	1,337	1,284176	0,856117	0,214029	0,183609	13,157	12,301	11,445
3/8″	16,662	15,806	14,950
1/2″	14	1,814	1,742331	1,161553	0,290389	0,249115	20,955	19,793	18,631
5/8″	22,911	20,749	20,587
3/4″	26,441	25,279	24,117
7/8″	30,201	29,0З9	27,877
1″	11	2,309	2,217774	1,478515	0,369629	0,317093	33,249	31,770	30,291
1⅛»	37,897	36,418	34,939
1¼»	41,910	40,431	38,952
1⅜»	44,323	42,844	41,365
1½»	47,803	46,324	44,845
1¾»	53,746	52,267	50,788
2″	59,614	58,135	56,656
2¼»	65,710	64,231	62,762
2⅜»	69,398	67,919	66,440
2½»	75,184	73,705	72,226
2¾»	81,534	80,055	78,576
3″	87,884	86,405	84,926
3¼»	93,980	92,501	91,022
3½»	100,330	98,851	97,372
3¾»	106,680	105,201	103,722
4″	113,030	111,551	110,072
4½»	125,730	124,251	122,772
5″	138,430	136,951	135,472
5½»	151,130	148,651	148,172
6″	163,830	162,351	160,872

1. ↑ При выборе размеров первый ряд следует предпочитать второму
2. ↑ Z — число шагов резьбы на длине 1 дюйм (25,4 мм)
3. ↑ P — шаг резьбы. Числовые значения шагов определены из соотношения Р = 25,4/Z с округлением до 3-го знака после запятой и приняты в качестве исходных при расчете основных элементов профиля
4. ↑ Н = 0,960491Р
5. ↑ h2 = 0,640327P
6. ↑ H/6 = 0,160082P
7. ↑ R = 0,137329P
8. ↑ Числовые значения диаметра d установлены эмпирически
9. ↑ d2 = D2 = d — 0,640327P
10. ↑ d1 = D1 = d — 1,280654P

ru.teplowiki.org

Коническая резьба NPT/NPTF: основные характеристики и стандарты

Внешний вид конической NPT резьбы Резьба NPT/NPTF (с англ. national pipe taper/national pipe tapered fuel) представляет собой американский стандарт на конусную трубную резьбу. Этот стандарт применятся к трубам и арматурным изделиям, которые изготовлены в США.

Конусная трубная резьба NPT соответствует ГОСТу 6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов», который действует на территории большинства стран СНГ.

Национальная ассоциация по гидравлическим приводам Соединенных Штатов не советует использовать стандарты NPT и NPTF в гидравлике. Но несмотря на это применение этих стандартов очень распространено.

Схема NPT резьбы

Виды дюймовой резьбы:

• NPT – резьба с конусностью 1:16 и углом профиля 60°. Такая резьба соответствует стандартам ANSI B1.21.1, FED-STD-H28/7 .
• NPS – цилиндрическая резьба.
• NPTF – герметичная дюймовая резьба с углом профиля 60°, уплотнение происходит за счет смятия резьбы. Этот вид дюймовой резьбы соответствует стандартам SAE J476, ANSI B1.20.3, FED-STD-H28/8.

Основные параметры самых распространенных резьбовых соединений NPTF:

Номинальный диаметр, дюйм	Основной диаметр, мм	Отверстие под резьбу, мм	Число витков на дюйм	Шаг, мм
NPTF 1/16″	7.870	6.00	27	0.940
NPTF 1/8″	10.217	8.25	27	0.940
NPTF 1/4″	13.577	10.70	18	1.411
NPTF 3/8″	17.016	14.10	18	1.411
NPTF 1/2″	21.211	17.40	14	1.814
NPTF 3/4″	26.566	22.60	14	1.814
NPTF 1″	33.195	28.50	11.5	2.209
NPTF 1 1/4″	41.952	37.00	11.5	2.209
NPTF 1 1/2″	48.021	43.50	11.5	2.209
NPTF 2″	60.060	55.00	11.5	2.209
NPTF 2 1/2″	72.642	65.50	8	3.175
NPTF 4″	113.913	107.00	8	3.175

Основные параметры самых распространенных резьбовых соединений NPT:

Номинальный диаметр, дюйм	Основной диаметр, мм	Отверстие под резьбу, мм	Число витков на дюйм	Шаг, мм
NPT 1/16″	7.870	6.00	27	0.940
NPT 1/8″	10.217	8.25	27	0.940
NPT 1/4″	13.577	10.70	18	1.411
NPT 3/8″	17.016	14.10	18	1.411
NPT 1/2″	21.211	17.40	14	1.814
NPT 3/4″	26.566	22.60	14	1.814
NPT 1″	33.195	28.50	11.5	2.209
NPT 1 1/4″	41.952	37.00	11.5	2.209
NPT 1 1/2″	48.021	43.50	11.5	2.209
NPT 2″	60.060	55.00	11.5	2.209
NPT 2 1/2″	72.642	65.50	8	3.175
NPT 4″	113.913	107.00	8	3.175
NPT 5″	141,300	134,384	8	3.175
NPT 6″	168,275	161,191	8	3.175
NPT 8″	219,075	211,673	8	3.175
NPT 10″	273,050	265,311	8	3.175
NPT 12″	323,850	315,793	8	3.175

Для создания NPT (NPTF) соединения применяются специальные резьбонарезные установки с метчиком (плашкой или резьбонарезной головой).

ПрофИнст Строй предлагает вашему вниманию оборудование, с помощью которого вы сможете качественно нарезать NPT (NPTF) резьбу на трубах и заготовках:

• Резьбонарезные головы от 1/2 до 2 дюймов. Предназначены для качественной высокопроизводительной нарезки резьбы. Безопасная и быстрая замена.
• Ручные резьбонарезные клуппы от 1/2 до 1.1/4 дюймов. Предназначены для нарезания трубной конической резьбы на водопроводных, электрических или газовых трубах. Обладает высокой производительностью и удобный в транспортировке.
• Ручные резьбонарезные клуппы от 1/2 до 2 дюймов. Могут широко использоваться при монтаже оборудования и в строительной промышленности, идеально подходят для повышения производительности труда, сокращения времени строительства, обеспечения его качества, а также снижения интенсивности труда.
• Электрические резьбонарезные станки от 1/2 до 2 дюймов. Высокопроизводительный резьбонарезной станок для мобильного и стационарного использования. Подходит для долговременной эксплуатации в интенсивном режиме в цехе и на стройплощадке, применяется при монтаже систем отопления и водоснабжения и в серийном производстве. Станок нарезает точную резьбу очень высокого качества.
• Электрические резьбонарезные станки от 1/2 до 3 дюймов. Станок предназначен для нарезки винтовой и цилиндрической резьбы на трубах. Используется для изготовления точных, надежных резьбовых соединений на трубах и болтах в соответствии с нормами. Он рассчитан на длительное промышленное использование.
• Электрические резьбонарезные станки от 1/2 до 4 дюймов. Станок предназначен для нарезки трубной и метрической резьбы. Используется для изготовления точных, надёжных резьбовых соединений на трубах и шпильках в соответствие с нормами.

Резьба NPT используется в соединениях с повышенными требованиями к герметичности. Соединения с такой резьбой способны выдерживать сильное давление циркулирующей среды по трубопроводу.

Чтобы купить оборудование для нарезания конической резьбы NPT (NPTF) на трубах, свяжитесь с менеджерами ПрофИнст Строй по контактным телефонам: +375 (17) 256-22-55, +375 (29) 602-00-80, +375 (29) 766-07-00, мы подробно расскажем об особенностях работы, устройстве и специфике данного типа оборудования.

Особенности конусной резьбы

В процессе эксплуатации выявлено, что резьба npt, показывающая надежность при высоком статическом давлении, при динамической нагрузке ненадежна, так как оставляет спиральный путь для протечек. Компания Parker использует в гидравлике эластомерные уплотнители.

Коническая резьбовое сочленение коммуникаций по британскому стандарту отличается треугольным профилем со скругленными зубцами и впадинами. Такая конфигурация позволяет уплотнять соединение герметизирующим раствором и лентой-уплотнителем. Винтовая нарезка под 60 град обеспечивает герметичность соединения, но делая его неразъемным.

Чем отличается метрическая резьба от трубной?

Главным отличием между двумя видами нарезки является форма резьбового гребня и впадин. В основе метрического профиля берется равносторонний треугольник, поэтому все угловые размеры у такого типа нарезки равны и составляют 60 градусов, в то время как у дюймовой трубы угловые размеры составляют 55 градусов. Все параметры метрической резьбы привязываются к миллиметру, в то время как размеры трубной резьбы исчисляются в дюймах. Еще один нюанс – размеры трубной резьбы учитывают толщину стенок изделия, которые бывают различными в зависимости от рабочего давления, на которые рассчитаны те или иные трубы.

Параметры метрической резьбы представлены в миллиметрах, а дюймовой — в дюймах

На изделиях с метрическим типом нарезки должна присутствовать маркировка с буквой «М». Размеры метрического профиля находятся в диапазоне от 1 мм до 600 мм. Резьбовый метрический шаг может составлять от 0,075 мм до 3,5 мм. Изделия с наименьшим шагом метрической резьбы применяются для тонких работ (измерительный инструмент), со средним шагом – для создания деталей и узлов, работающих в условиях постоянной вибрации. Самые крупные метрические резьбы участвуют в постройке тяжеловесных несущих конструкций.

Дюймовая резьба, однако, встречается в промышленности и быту чаще, чем метрическая. Трубная резьба практически повсеместно измеряется в дюймах – более универсальной для водогазопроводной сферы единицы измерения.

Так как различные виды накатки имеют разные углы при вершинах, совместить два вида резьбы, даже имеющие идентичные размеры, невозможно. Для осуществления перехода с метрической резьбы на трубную необходимы специальные фасонные элементы – переходники.

Коническая резьба и ее применение: внутренняя со стандартным калибором и естественным моментом завинчивания

Коническая трубная резьба широко используется в создании трубопроводов, работающих под давлением (водопровод, отопление, топливные магистрали и газопроводы), поскольку обеспечивает герметичность соединений даже при напоре в десятки МПа.

Когда говорят об универсальности конической нарезки, имеют ввиду возможность ее монтажа совместно с цилиндрическими муфтами. К такому типу соединения приходится прибегать при подключении к трубам, у которых частично разрушилась или деформировалась внутренняя резьба, а заменить дефектный участок или решить проблему сваркой не представляется возможным.

Впрочем, при соблюдении установленных норм взаимозаменяемости по ГОСТ 6357-81 внутренняя трубная цилиндрическая резьба может идти в соединении с конической. Но в этом случае должна выдерживаться длина ввинчивания отдельных элементов, допуски по диаметру и класс точности исполнения.

Стандарты трубной конической резьбы по гост 6211 81: диаметр и другие размеры

Давая классификацию соединений, мы сознательно не коснулись всего многообразия резьбовых профилей. Потому как для нарезки винта на конических трубах подходит только треугольная форма – самая надежная и прочная. Правда, она имеет несколько вариантов исполнения вершины и основания ниток в зависимости от применяемых стандартов. И вот здесь уже возможны отличия.

Так называемая британская трубная коническая резьба имеет профиль треугольника со скругленными зубцами и ответными впадинами (стандарт BSPT). Это позволяет использовать ее одновременно с жидкими герметиками и уплотняющими лентами. Кроме того, округлые кромки отлично держат динамические нагрузки. Угол α у вершины каждого треугольника составляет 55º, а все размеры задаются по стандартам дюймовой системы мер.

Отечественный аналог – ГОСТ 6211 81 жестко регламентирует параметры дюймового конического профиля:

• Уклон по отношению к осевой линии трубы (конусность) выдерживается на уровне 1:16. При этом ее длина и выбранный размер сечения роли не играют.
• Конусное соединение допускается только для труб, диаметр которых не превышает 6ʺ, так что резьба тоже имеет соответствующие ограничения по размеру.

В профиле NPT равнобедренные треугольные витки (α=60º) имеют плоские вершины с такими же ответными основаниями. Винтовая нарезка выполняется в соответствии с американскими стандартами UNS (с крупным шагом), UNF и UNEF (с мелким и особо мелким). Здесь более скромный выбор диаметра: от 1/16ʺ до 4 дюймов. У нас для такого типа соединений разработан отдельный ГОСТ на коническую резьбу 6111-52 (дюймовая) и ГОСТ 25229-82 (метрическая).

Винт с углом профилей в 60º работает на смятие, создавая герметичное, но неразъемное соединение. Применяется в машино- и станкостроении для трубопроводов, в которых циркулируют ГСМ, вода или газообразные рабочие среды под давлением. Коническая трубная резьба способна выдержать максимально-возможное давление.

Обозначения: метчик, чертежи

ГОСТ для конической резьбы предусматривает следующие обозначения:

• R или Rc – наружная или внутренняя. Следом обязательно указывается номинальный диаметр, выраженный в дюймах.
• LH – левая. Если конусная резьба имеет правое исполнение, в обозначении эта маркировка отсутствует (параметр по умолчанию).
• Rр – указывает на цилиндрическую форму внутренней нарезки, совместимую с наружной конусной.

Применяйте конусную резьбу по назначению

Американское обозначение трубной конической резьбы сложнее, но информативнее. Помимо уточнения положения нарезки (MNPT – наружная, FNPT – внутренняя) в маркировке указываются следующие параметры:

• номинальный диаметр;
• число витков на единицу длины;
• группа по типу исполнения профиля;
• класс точности для наружной (А) и внутренней нарезки (В).

ПОСМОТРЕТЬ ВИДЕО

Диаметр задается в дюймах дробью или по присвоенному номеру. Коническая трубная резьба часто применяется в соединениях комуникаций. Конусная дюймовая труба одна из самых популярных в использовании в местах с большим давлением.

Коническая резьба NPT/NPTF: основные характеристики и стандарты

Внешний вид конической NPT резьбы Резьба NPT/NPTF (с англ. national pipe taper/national pipe tapered fuel) представляет собой американский стандарт на конусную трубную резьбу. Этот стандарт применятся к трубам и арматурным изделиям, которые изготовлены в США.

Конусная трубная резьба NPT соответствует ГОСТу 6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов», который действует на территории большинства стран СНГ.

Национальная ассоциация по гидравлическим приводам Соединенных Штатов не советует использовать стандарты NPT и NPTF в гидравлике. Но несмотря на это применение этих стандартов очень распространено.

Схема NPT резьбы

Виды дюймовой резьбы:

• NPT – резьба с конусностью 1:16 и углом профиля 60°. Такая резьба соответствует стандартам ANSI B1.21.1, FED-STD-H28/7 .
• NPS – цилиндрическая резьба.
• NPTF – герметичная дюймовая резьба с углом профиля 60°, уплотнение происходит за счет смятия резьбы. Этот вид дюймовой резьбы соответствует стандартам SAE J476, ANSI B1.20.3, FED-STD-H28/8.

Основные параметры самых распространенных резьбовых соединений NPTF:

Номинальный диаметр, дюйм	Основной диаметр, мм	Отверстие под резьбу, мм	Число витков на дюйм	Шаг, мм
NPTF 1/16″	7.870	6.00	27	0.940
NPTF 1/8″	10.217	8.25	27	0.940
NPTF 1/4″	13.577	10.70	18	1.411
NPTF 3/8″	17.016	14.10	18	1.411
NPTF 1/2″	21.211	17.40	14	1.814
NPTF 3/4″	26.566	22.60	14	1.814
NPTF 1″	33.195	28.50	11.5	2.209
NPTF 1 1/4″	41.952	37.00	11.5	2.209
NPTF 1 1/2″	48.021	43.50	11.5	2.209
NPTF 2″	60.060	55.00	11.5	2.209
NPTF 2 1/2″	72.642	65.50	8	3.175
NPTF 4″	113.913	107.00	8	3.175

Основные параметры самых распространенных резьбовых соединений NPT:

Номинальный диаметр, дюйм	Основной диаметр, мм	Отверстие под резьбу, мм	Число витков на дюйм	Шаг, мм
NPT 1/16″	7.870	6.00	27	0.940
NPT 1/8″	10.217	8.25	27	0.940
NPT 1/4″	13.577	10.70	18	1.411
NPT 3/8″	17.016	14.10	18	1.411
NPT 1/2″	21.211	17.40	14	1.814
NPT 3/4″	26.566	22.60	14	1.814
NPT 1″	33.195	28.50	11.5	2.209
NPT 1 1/4″	41.952	37.00	11.5	2.209
NPT 1 1/2″	48.021	43.50	11.5	2.209
NPT 2″	60.060	55.00	11.5	2.209
NPT 2 1/2″	72.642	65.50	8	3.175
NPT 4″	113.913	107.00	8	3.175
NPT 5″	141,300	134,384	8	3.175
NPT 6″	168,275	161,191	8	3.175
NPT 8″	219,075	211,673	8	3.175
NPT 10″	273,050	265,311	8	3.175
NPT 12″	323,850	315,793	8	3.175

Для создания NPT (NPTF) соединения применяются специальные резьбонарезные установки с метчиком (плашкой или резьбонарезной головой).

БРЕКЗИТ предлагает вашему вниманию оборудование, с помощью которого вы сможете качественно нарезать NPT (NPTF) резьбу на трубах и заготовках:

• Резьбонарезные головы от 1/2 до 2 дюймов. Предназначены для качественной высокопроизводительной нарезки резьбы. Безопасная и быстрая замена.
• Ручные резьбонарезные клуппы от 1/2 до 1.1/4 дюймов. Предназначены для нарезания трубной конической резьбы на водопроводных, электрических или газовых трубах. Обладает высокой производительностью и удобный в транспортировке.
• Ручные резьбонарезные клуппы от 1/2 до 2 дюймов. Могут широко использоваться при монтаже оборудования и в строительной промышленности, идеально подходят для повышения производительности труда, сокращения времени строительства, обеспечения его качества, а также снижения интенсивности труда.
• Электрические резьбонарезные станки от 1/2 до 2 дюймов. Высокопроизводительный резьбонарезной станок для мобильного и стационарного использования. Подходит для долговременной эксплуатации в интенсивном режиме в цехе и на стройплощадке, применяется при монтаже систем отопления и водоснабжения и в серийном производстве. Станок нарезает точную резьбу очень высокого качества.
• Электрические резьбонарезные станки от 1/2 до 3 дюймов. Станок предназначен для нарезки винтовой и цилиндрической резьбы на трубах. Используется для изготовления точных, надежных резьбовых соединений на трубах и болтах в соответствии с нормами. Он рассчитан на длительное промышленное использование.
• Электрические резьбонарезные станки от 1/2 до 4 дюймов. Станок предназначен для нарезки трубной и метрической резьбы. Используется для изготовления точных, надёжных резьбовых соединений на трубах и шпильках в соответствие с нормами.

Резьба NPT используется в соединениях с повышенными требованиями к герметичности. Соединения с такой резьбой способны выдерживать сильное давление циркулирующей среды по трубопроводу.

Чтобы купить оборудование для нарезания конической резьбы NPT (NPTF) на трубах, свяжитесь с менеджерами БРЕКЗИТ по контактным телефонам: +375 (17) 256-22-55, +375 (29) 602-00-80, +375 (29) 766-07-00, мы подробно расскажем об особенностях работы, устройстве и специфике данного типа оборудования.

Технологии нарезки

Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.

Нарезка резьбы вручную

Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.

1. Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
2. Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
3. Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
4. Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.

Нарезка резьбы на токарном станке Механическим способом трубная резьба нарезается по следующему алгоритму:

1. Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
2. На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
3. После подведения резца к поверхности трубы на станке включают резьбовую подачу.

Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.

Отличия от метрической резьбы

По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:

• форму профиля резьбового гребня;
• порядок расчета диаметра и шага.

Различия в профиле резьбы

При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической. Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.

Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.

Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах приводится в количестве нарезанных канавок (ниток), содержащихся на одном дюйме длины изделия.

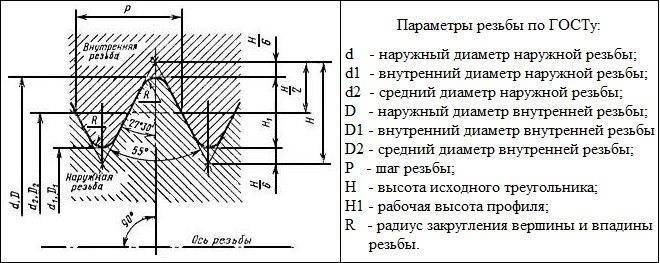

Чертеж. Основные параметры профиля по ГОСТу

Таблица 1. Основные размеры профиля резьбы

Таблица 2. Основные параметры трубной резьбы

Чтобы проверить, соответствует ли шаг уже выполненной резьбы размерам, которые оговаривает ГОСТ, этот параметр необходимо измерить. Для таких измерений, проводимых как для метрических, так и для дюймовых резьб по одному алгоритму, используются стандартные инструменты – гребенка, калибр, механический измеритель и др.

Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:

• В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
• Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
• В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.

Шаг дюймовой резьбы – это количество витков на дюйм

Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.

Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.

Использование резьбомера для дюймовой резьбы

Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.

ДОПУСКИ

3.1. Осевое смещение основной плоскости наружной и внутренней резьб (черт.4) относительно номинального расположения не должно превышать значений, указанных в табл.3.

Черт.4. Осевое смещение основной плоскости наружной и внутренней резьб

Примечание. В основной плоскости средний диаметр имеет номинальное значение.

Смещение основной плоскости является суммарным, включающим отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса.

3.2. Предельные отклонения среднего диаметра внутренней цилиндрической резьбы должны соответствовать указанным в табл.3.

3.3. Допускается соединение наружной конической резьбы с внутренней цилиндрической резьбой класса точности А по ГОСТ 6357.

3.4. Рекомендуемые предельные отклонения отдельных параметров резьбы приведены в справочном приложении.
