Кондуктор для сверления отверстий для шкантов

Кондуктор для сверления отверстий своими руками

Как уже говорилось, в зависимости от сферы использования и конструкции, некоторые варианты можно сделать и самому, благодаря чему вы сэкономите существенную сумму.

Перед работой отыщите требуемый чертеж устройства и все изготавливайте строго по нему.

Необходимые для работы инструменты:

• сварочный аппарат;
• болгарка;
• дрель;
• слесарные принадлежности.

Чтобы своими руками сделать самый простой вариант кондуктора, выполняем такие действия:

• возьмите арматуру размером 10 на 10 мм с квадратным сечением;
• отрежьте кусок требуемой длины и зачистите его с помощью наждачной бумаги;
• сделайте разметку под шаблонные отверстия. При этом не допускается, чтобы центр приближался к краю более, чем на 8 мм, это почти половина толщины листа ДСП. Также согласно стандартам, между центрами должно соблюдаться расстояние в 32 мм;
• после выполнения разметки центров проделайте в них отверстия по 5 мм в диаметре;
• чтобы сделать упор, возьмите пластину из металла шириной в 2,5 мм и толщиной в 1 мм. Согните ее под углом в 90 градусов, а потом, вместе с куском подготовленной арматуре и крепления в струбцине, сделайте место под резьбу;
• нарежьте резьбу и две детали соедините в одну конструкцию. Приспособление готово.

Как видим, подобное устройство очень простое в плане самостоятельного изготовления, но оно значительно упростит работу, если вы занимаетесь изготовлением мебели. Если вы занимаетесь этим исключительно как любитель, то этого варианта будет достаточно. Если сделать самому у вас не получится, купите готовый вариант, возможно, самый простой и недорогой.

А вот профессиональное оборудование будет стоить намного дороже, целесообразность его приобретения имеется уже тогда, когда речь идет как минимум о малом серийном производстве. Зато с его помощью вы сможете просто и быстро соединять предметы мебели или ремонтировать ее.

Итак, вы узнали, что такое кондуктор для проделывания отверстий и как он помогает при производстве мебели. Данное устройство можно как приобрести в готовом виде, так и сделать самому.

Сверлильный кондуктор — непременный атрибут на крупном производстве, неважно на каком. Там, где много сверлят, он действительно необходим, особенно когда производство серийное или массовое. С помощью кондуктора в значительной степени ускоряется производство, облегчается труд рабочего

С помощью кондуктора в значительной степени ускоряется производство, облегчается труд рабочего.

Применение

Данные изделия издавна применяются и обширно распространены в металлообработке. Так, кондукторами комплектуют многие станки. Нужда в шаблонах для шкантов в сфере деревообработки обусловлена распространенностью закрытых мебельных соединений. В данной отрасли промышленности рассматриваемые приспособления применяют как в серийном производстве, так и при сборке. В последнем случае мебельные кондукторы служат для сверления отверстий под шканты.

Помимо названных сфер, такие устройства востребованы в строительстве, машиностроении, бытовых работах.

Сфера применения определяется типом кондуктора. Так, накладные устройства служат для обработки плоских деталей, плит ДСП и МДФ. Угловые применимы как для мебели, так и для плит ДСП и МДФ. Поворотные изделия рассчитаны на проделывание отверстий в цилиндрических деталях. Универсальные модели подходят для мелкосерийного мебельного производства. Опрокидываемые варианты рассчитаны на одновременную обработку в нескольких плоскостях. Закрепляемые и скользящие кондукторы наиболее подходят для бытового использования. К тому же последние несовместимы с одношпинделевыми станками.

Жесткие модели ориентированы на проделывание отверстий в предметах с неровной плоскостью вроде труб. В рассматриваемом случае их закрепляют с применением струбцины, но для мебели названный способ не подходит, так как возможна деформация поверхности.

Использование кондукторов упрощает и ускоряет осуществление работ за счет того, что это избавляет от необходимости ручных замеров и расчетов.

Шипы для фиксирования бруса: какие выбрать и для чего?

Самыми востребованными являются шканты, созданные из твердых сортов древесины. Максимально прочными вариантами выступают шипы из дуба либо березы. Их не представляется возможным деформировать, согнуть, сломать. Однако существует одно условие. Они должны быть правильно зафиксированы. Какова их форма и размеры? Оптимальное решение – детали округлых контуров. Их длина не должна превышать 25 мм. Деревянные нагели обязаны быть гладкими, ровными не только в точке монтажа, а по всей поверхности. Именно такие гвозди гарантируют максимально долгий срок службы.

Установка шкантов в брус – это обязательное правило для брусовых и бревенчатых конструкций. Шипы из березы являются самым распространенным вариантом. Такие нагели не могут стать аналогом саморезов или примитивных гвоздей. Если их использовать, то гарантировать устойчивость и надежность сооружения невозможно. Также стоит отказаться от применения арматуры. Металлические версии могут привести к ряду негативных последствий, что объясняется непосредственным взаимодействием материалов с разными параметрами теплопроводности. К чему может привести использование нагелей из металла? Это может быть:

• образование конденсата;
• покрытие поверхности шипов ржавчиной;
• загнивание всего слоя древесины.

Кондукторы собственного производства

Простейшие инструменты стоят недорого, поэтому многим мастерам проще их купить. Однако есть энтузиасты, для которых изготовление инструмента представляет определенный интерес.

Кроме того, своими руками вы сможете сделать действительно долговечный инструмент, который верой и правдой прослужит много лет.

Еще одна причина изготовить инструмент самостоятельно – если вам нужен шаблон для нестандартных отверстий.

В Интернете есть большое количество чертежей и видео-инструкций для изготовления кондукторов для сверления своими руками.

Для этого необходим набор инструментов:

• дрель;
• угловая шлифовальная машина (болгарка);
• стандартный набор слесарных инструментов;
• сварочный аппарат – необходим не во всех случаях, но для изготовления своими руками наиболее сложных инструментов он может потребоваться.

Еще один аргумент «за» самостоятельное изготовление кондукторов – у каждого мастера наверняка найдутся необходимые заготовки для их изготовления: деревянные бруски, куски арматуры, металлические пластины.

Кондуктор-шаблон для точной разметки и сверления по нему отверстий настолько прост, что изготовить его под силу даже начинающему мастеру.

Возьмите арматуру с квадратным сечением 10 x 10 мм (либо большим) – необходимую длину нужно отрезать ножовкой по металлу или болгаркой.

Теперь необходимо нанести разметку отверстий. Одно из них должно находиться на расстоянии 8 мм от края кондуктора – на этом расстоянии находится центральная часть доски ДСП.

Мебельные стандарты диктуют шаг между отверстиями – он составляет 32 мм. По этой разметке необходимо просверлить отверстия диаметром 5 мм.

Кондуктор практически готов к использованию, но если оснастить его упором, то собирать мебель будет значительно удобнее.

Его делают из металлической пластины толщиной 1 мм и шириной 25 мм. Заготовку для упора нужно согнуть под прямым углом и закрепить в стубцине вместе с уже готовой деталью, выполненной из арматуры.

Теперь нужно сделать отверстия под резьбу и скрепить две детали между собой болтами.

Мебельный кондуктор можно оснастить половиной пластиковой бутылки, чтобы просверливание отверстий было делом не таким пыльным. Из той же пластиковой бутылки можно соорудить небольшой поддон для сбора стружки.

Это самый простой кондуктор для сверления отверстий, благодаря которому сборка корпусной мебели станет в разы проще.

С ним вам можно не переживать, что сверло может войти в плиту ДСП криво или просверлить ее насквозь.

Когда создается мебель, почти все детали приходится соединять встык. Осуществляют это с помощью шкантов, в которых делаются отверстия. Именно здесь и понадобится специальная деталь. Ее можно купить или сделать кондуктор мебельный своими руками.

Мебельные кондукторы и шаблоны своими руками

Как делаются кондукторы, теперь понятно, равно как и их необходимость для производства мебели.

Не только кондукторы, но и шаблоны необходимы в мебельном производстве. Простейший шаблон, порой сэкономит массу времени и даст возможность не менее точной сверловки, чем кондуктор.

Например, простейший металлический сборный накладной шаблон, состоящий из двух листовых заготовок размером 130×70 мм и стального квадрата сечением в 20 мм. Они соединены между собой винтами в верхней части конструкции — так прикреплены к квадрату. Квадрат просверлён под втулки, куда последние и запрессованы. Такое приспособление для сверления отверстий в торце детали, выполненной из ДСП, даст возможность сверлить, совершенно не задумываясь о разметке и перпендикулярном сверлении. А уж цена этой оснастки ниже всякого представления об экономии.

Вместо металла можно и нужно использовать те материалы, которые стоят недорого и легко обрабатываются.

• Фанера.
• Текстолит или стеклотекстолит — желательно толстый.
• Дерево твёрдых пород.
• Оргалит или его аналог.

Нужно иметь в виду, что эти материалы недолговечны, и для того, чтобы приспособления не приходилась делать каждый день, вполне резонно впрессовывать в них металлические трубки.

В заключение стоит подвести итоги сказанному. Делать кондуктор или шаблон самому или же купить его в магазине — это дело каждого в отдельности. Если домашнему мастеру надо сделать какую-нибудь мебель в единственном экземпляре и есть материал для кондуктора, а также и возможность его изготовления — можно воспользоваться этим. Возможно, что подобная оснастка мастеру больше никогда и не пригодится.

А вот если даже небольшая мебельная мастерская занимается производством серийной мебели, и в ней работает достаточно людей — проще, вероятно, приобрести что-то готовое, тем более, что эти незаменимые помощники мастеров понадобятся им в нескольких экземплярах.

В последнем случае имеет смысл приобретение более дорогих, точных и износостойких кондукторов вместо изготовления кустарных, которые менее точны и долговечны.

Точно и качественно выполнить отверстия в изделиях, изготовленных из натуральной древесины, ДСП, МДФ, металла и других материалов, позволяет такое удобное приспособление, как кондуктор. Таким приспособлением, в частности, активно пользуются специалисты, занимающиеся производством мебели. При этом кондуктор можно как приобрести в серийном исполнении, так и сделать своими руками.

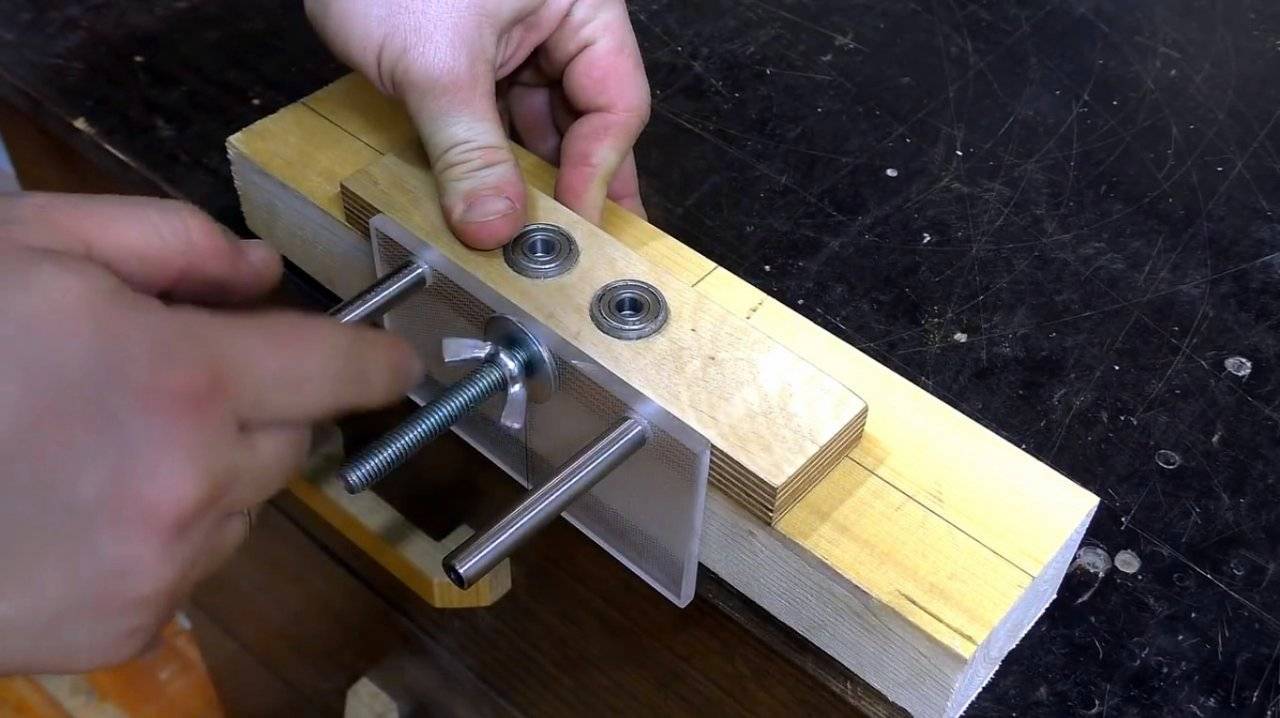

Универсальный кондуктор ползункового типа для сверления отверстий под евровинты и шканты

Изготовление простого кондуктора для сверления отверстий под шканты

Большой популярностью при самостоятельном изготовлении мебели, да и в производстве тоже, пользуется соединение деталей с помощью евровинтов (конфирмат). Это соединение очень просто и доступно для исполнения в домашних условиях при минимальном количестве инструмента. При таком соединении специалисты советуют дополнительно фиксировать соединение с помощью шкантов. Также, деревянная мебель может соединяться с помощью неразборного соединения исключительно на одни шканты с клеем.

Разметка отверстий под конфирмат и шканты, это очень ответственная и трудоемкая операция. От качества разметки и точности сверления отверстий под шканты и конфирмат очень сильно зависит конечный вид изделия и его надежность. При разметке отверстий и сверлении вручную неизбежно будут погрешности. Для того чтоб повысить точность сверления и упростить нанесение разметки на детали при сборке мебели, используют кондукторы.

Есть много замечательных кондукторов известных фирм, которые позволяют в разы упростить операции по разметки и сверлению и увеличить точность. Но профессиональные кондукторы стоят не дешево и доступны не всем. Но не стоит расстраиваться. Подобный кондуктор вполне по силам изготовить своими руками из подручных материалов. Такой кондуктор используется при соединении деталей определенной толщины и изготавливается именно под эту толщину.

Весь процесс изготовления кондуктора для сверления отверстий под шканты и конфирмат показан на рисунках и особо в пояснениях не нуждаются. Хочу отметить, что при разметке и сверлении самого кондуктора нужно быть предельно точным и аккуратным.

С предельной точностью, хорошо заточенным карандашем, наносим разметку на выбранный брусок.

В кондукторе, для увеличения точности и для того, чтоб продлить жизнь кондуктору, предлагаю использовать металлические втулки. Это могут быть латунные или железные втулки. Иначе, при сверлении деталей по кондуктору, отверстие кондуктора очень быстро будут разбиваться сверлом и о точном сверлении можно будет забыть.  Поэтому находим металлические втулки с отверстием нужного диаметра (5 или 7 мм), замеряем внешний диаметр и сверлим отверстия в заготовке

Отпиливаем лишнюю часть от заготовки кондуктора

Запресовываем металлические втулки используя для их фиксации эпоксидную смолу

Так, очень наглядно, регулируется глубина сверления

Надеюсь, этот кондуктор значительно облегчит жизнь начинающим мебельщикам и их мебель, самостоятельно изготовленная даже в домашних условиях, будет не хуже чем магазинная.

Удачи!

Рифление боковых поверхностей

Рифление боковых поверхностей шкантóв Деревянные шканты могут иметь на боковой поверхности продольные пазы — рифли, как прямые, расположенные вдоль (параллельно) оси цилиндра, так и винтообразные. Некоторые виды пластмассовых шкантов имеют на боковых поверхностях «заершённость». Рифли служат для выхода воздуха при установке шкантов в деталь, а также для прохода и лучшего сцепления клея при соединении «на шкант». «Заершённость» шканта предотвращает выпадание из удерживающей его детали при необходимости обеспечения разборности соединения.

Виды рифления боковых поверхностей шкантов (на фотографии сверху вниз):

• Прямые рифли — рифление для шкантов универсального назначения;
• Винтообразные рифли — рифление для шкантов, предназначенных для клеевого соединения;
• Сложные рифли — (в данном случае винтовые и поперечные рифли) рифление для шкантов, предназначенных для усиленного клеевого соединения;
• Поперечные рифли — дополнительное рифление для шкантов, предназначенных для усиленного клеевого соединения.

Также возможно изготовление шкантов без рифлей, то есть с гладкой боковой поверхностью.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто,  прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

1. Для этого нам понадобится фанера, толщиной около 15 мм.
2. Делаем три одинаковые заготовки.
3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Нарезка внешней и внутренней резьбы на дереве

Для того, чтобы нанести на дерево резьбу используются такие инструменты как метчик (резак) и плашка. С их помощью наносят, как внутреннюю, так и наружную резьбу. Но для того чтобы провести такие работы нужно:

• учесть плотность древесины, так как не каждая пригодна для таких процедур;
• внутренняя резьба требует предварительно просверлить отверстие, диаметр которого должен быть меньше диаметра метчика;
• после отверстие очищается от стружки;
• для более успешной работы стоит воспользоваться маслом, например, льняным, его следует совсем немного капнуть в отверстие, а затем уже вставлять метчик.

Угол, под которым вводится метчик должен быть прямым ни в коем случае нельзя допускать перекосы иначе деталь будет испорчена.

Что касается внешней резьбы, то она наносится примерно таким же способом:

1. диаметр заготовки должен равняться диаметру плашки;
2. после наносится масло.

Помимо плашки можно использовать и обычную гайку:

• смазанная маслом заготовка размещается в тиски;
• далее медленно при помощи ключа вкручивают гайку.

После того, как нужное количество желобков нарезано, так же аккуратно ее выкручивают.

Назначение и особенности шкантов

Схемы и размеры различных нагелей при угловом креплении бруса.

Деревянные нагели являются специально предназначенным для скрепления бревенчатых стен штырями. Они предотвращают такие естественные процессы в древесине, как усыхание, в результате которого дерево изменяет свои первоначальные свойства, деформируется.

Применение подобных болтов поможет избежать процесса смещения бревен в стене. Их правильная установка обеспечит конструкцию стабильностью, брусья будут располагаться так, как они были в начальном положении.

Наиболее востребованными являются нагели, сделанные из твердых пород дерева. Березовые или дубовые шканты невозможно сломать при условии их правильной установки. Чаще всего им придают округлую форму и размер, соответствующий 24-25 мм. Деревянные гвозди должны быть ровными и гладкими по всей длине.

​Нагели – это материал, помогающий удерживать стену в определенном положении. Шканты используются в обязательном порядке, независимо от того, является здание бревенчатым или брусовым. Наибольшее распространение получили березовые шипы.

Эти деревянные болты невозможно заменить другими составляющими типа гвоздей или саморезов, применение которых вызовет только ухудшение ситуации. К тому же не стоит использовать нагели на металлической основе, которые чаще всего являются арматурой. В результате можно наблюдать взаимодействие материалов с разной степенью теплопроводности.

Вследствие этого на внутренней поверхности бруса может появляться конденсат, а это совершенно не нужно. В таком случае арматура начнет покрываться ржавчиной, а древесина загнивать.
