Кондуктор для сверления отверстий: особенности, виды, применение

Сообщества › Сделай Сам › Блог › Инструменты для сборки мебели (личный опыт).

Во вчерашней теме про постройку шкафов очень много людей попросили рассказать о том, с помощью каких инструментов мы с товарищем собирали мебель.

Полагаю, что профессионалам это будет неинтересно, а многие так вообще скажут, что шаблоны можно было сделать самим и не тратить деньги. Можно, но не имея опыта, это сложно и долго. Мы пошли по быстрому, нj затратному пути — купили готовые. Однако, я очень благодарен всем, кто прислал мне чертежи своих шаблонов — это очень помогло вникнуть в тему и понять что к чему.

Вообще, как я понял для соединения дсп с помощью конфирматов используют два подхода: 1) Шаблоны для сверления торцевых и лицевых отверстий. Они могут быть и в виде линеек (как Черон) и в виде барабанов. Могут из себя представлять и целые системы, которые крепятся к листу дсп. Но общий смысл в том, что каждый лист рассверливается по одиночке. Возможно, можно и сэкономить время и использовать другой метод. 2) Струбцины для фиксации листов лдсп под нужным углом (как правило 90 градусов) и конфирматное сверло. Плюс этого варианта в том, что за один проход мы получаем сразу обе дырки и можем тут же закрутить конфирмат. Казалось бы, все легко и просто, но теперь попробуйте в квартире совместить под углом панели длиной 2600 и 1200 мм. Тяжело? разбегается? да, и в одиночку никак (не то, что в первом варианте).

Сведем плюсы и минусы каждого варианта. Шаблоны/кондукторы: + Легкость в использовании. + можно работать в одиночку. + не нужно переживать за центровку сверла — как правило шаблоны/кондукторы имеют стальные вставки, которые позволяют сверлить прямо сквозь них. — для работы потребуется несколько штук. — дорого (если покупать). — надо иметь либо чертежи, либо хорошо развитое пространственное мышление, так как каждая деталь сверлится отдельно.

Струбцины и конфирматное сверло: + Быстрота и простота в обращении. + за один “проход” получаем сразу готовые дырки в двух деталях. + недорого. — тяжело работать в одиночку, особенно если детали большие. — проблема с центровкой сверла.

Что выбрать каждый решает для себя сам. Но, скорей всего Вы так же как и мы скомпилируете оба варианта в один =) Например, конфирматное сверло очень удобно при прихватывании “по месту” уже соединенных больших деталей.

Итак, для сборки мебели были куплены шаблоны фирмы Черон (у них есть одноименный сайт). Не сочтите за рекламу, но они смогли грамотно преподнести свой товар — у них на сайте лежат видео, которые помогают получить представление о работе с их изделиями. Ну, и тут на драйве их посоветовали. В итоге решили купить их. И сейчас я расскажу про них и как ими работать.

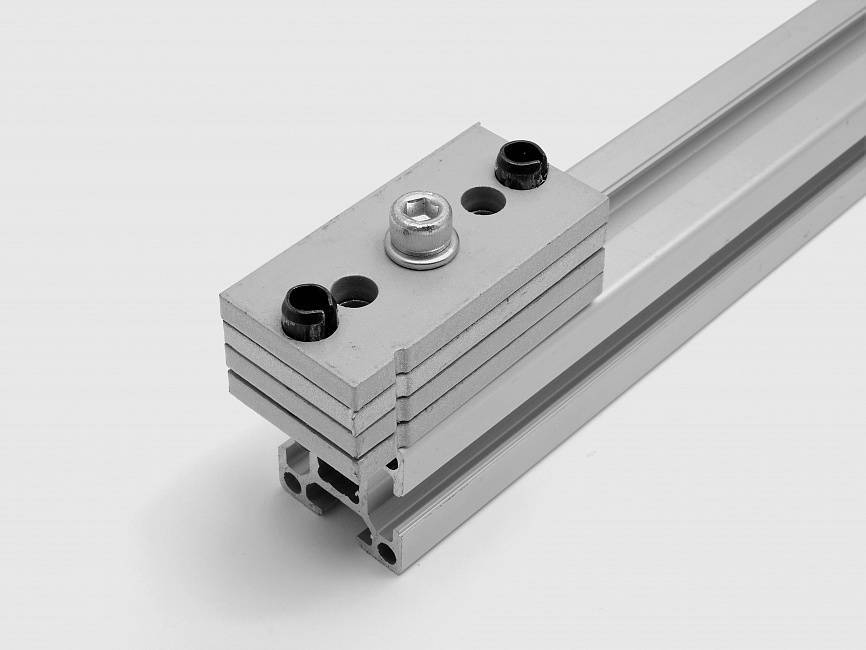

Конструкционные особенности и назначение инструмента

Планка с набором отверстий позволяет пользоваться сверлом с максимальной точностью. Гильзы кондуктора играют роль направляющих. Они же определяют диаметр сверла.

Чаще всего приспособление имеет прямоугольную форму. Шаблоны размещают линейно, с постепенным увеличением шага отверстий.

Основное различие заключается в расположении оси сверления. Существует два вида кондукторов:

Отверстие направлено перпендикулярно рабочей плоскости.
Ось сверления расположена под острым или тупым углом к поверхности.

Разнообразие моделей позволяет использовать прибор в различных отраслях промышленности:

Машиностроение. Устройство используют в процессе сборки механизмов и оборудования, к конструкции которых предъявляют повышенные требования к точности. Сборочное производство не может обойтись без кондукторов, которые давно заняли место в качестве одной из разновидностей станочных приспособлений. Некоторые модели позволяют выполнять сверление нескольких отверстий одновременно, что повышает производительность работ.
Строительство. Кондукторы активно используются для сверления отверстий в элементах металлоконструкций. Кроме того, оборудование применяют для обработки труб. Особенности конструкции позволяют выдержать необходимый угол в процессе проведения работ.
Деревообработка. Современное сборочное производство мебельной продукции не обходится без кондукторов. С их помощью выполняют отверстия под крепежные элементы. Стружечные плиты, которые являются основным материалом изготовления, не терпят неаккуратного обращения: сверление под неправильным углом может привести к выбраковке элемента ввиду нарушения сопряжения.

Это далеко не весь перечень отраслей промышленности, в которых точное сверление является востребованным. Любое серийное производство требует унификации основных элементов. Использование шаблонов позволяет выдержать точный диаметр и угол наклона отверстий.

В быту кондукторы используют в процессе проведения ремонтных работ. Многие процедуры требуют высверливания отверстий. Прибор пригодится там, где к точности предъявляют повышенные требования.

Преимущества и недостатки

По своему функциональному назначению кондуктор выступает как шаблон, по которому необходимо высверлить отверстие в требуемом материале с максимальной точностью к оригиналу. Такой шаблон очень облегчает работу мастера, когда нужно просверлить строго вертикальное, горизонтальное или наклонное отверстие.

Мастеру уже не нужно делать зарисовки, замеры, имея при себе такой инструмент. Сверло располагается строго под требуемым углом, который необходим в процессе работы и не сможет отклониться. Это повышает точность работы, которую видно на примере глубоких отверстий.

Для работы с мебелью кондуктор должен отвечать следующим требованиям:

он должен помогать и ускорять процесс сборки мебели, не требовать использования сложного оборудования;
позволять делать сразу несколько отверстий без необходимости нанесения ручных разметок;
повышать работу со сверлом;

Материалы, из которых производятся кондукторы, имеют разные прочностные характеристики. В основном это пластик и стекло из органического сырья. Но самые прочные получаются из металлов, а именно стали. Поэтому при выборе следует обращать на такие характеристики:

минимальные деформации при больших нагрузках;
четкая ось направления сверла;
отсутствие нагрева во время работы.

В мебельном производстве применяют более легкие кондукторы, которые просты в обращении. Могут использоваться заводские или самодельные варианты.

Следует заметить, что у настоящего мастера глаз наметан, поэтому зачастую все эти приспособления, чтобы сделать отверстие верным, ему не нужны.

Явным преимуществом таких средств является удобство в эксплуатации. С их помощью даже неопытный человек сможет выполнить всю работу на уровне квалифицированного рабочего. Здесь даже не нужно делать какие-то сложные расчеты и иметь колоссальный опыт. Его главное назначение это ускорять процесс работы во много раз.

Покупной или самодельный кондуктор?

Как уже упоминалось ранее, подобное изделие незаменимо в процессе сборки мебели. Некоторые люди создают эти приспособления своими руками, а другие предпочитают покупать.

Кондукторы продаются практически в любом строительном магазине, однако готовая продукция может не подойти для конкретных целей

Также важно помнить, что стоимость устройства зависит от назначения, размеров и фирмы-производителя. Самые простые варианты стоят недорого, чего нельзя сказать о профессиональном оборудовании с большим количеством дополнительных функций

Многие потребители предпочитают делать кондуктор своими руками. Для этой цели потребуется металлический лист или деревянная доска. Здесь подготавливают отверстия, которые выступят в роли направляющих. В целом с такой работой справится каждый.

Создание кондуктора своими руками

Как уже упоминалось, сделать подобное изделие для сверления можно самостоятельно. Для этого нужно подготовить сварочный аппарат, болгарку, дрель и несколько слесарных инструментов. Также потребуется арматура размерами 10х10 мм.

Заготовку зачищают наждачной бумагой и выполняют разметку. Согласно принятым стандартам расстояние между центрами должно составлять около 32 мм.
Далее высверливаются шаблонные отверстия.
Следующий этап – создание упора. Это может быть металлическая пластина толщиной в 1 мм. Ее аккуратно сгибают и подготавливают место для резьбы.
Затем обе детали аккуратно соединяют.

Чтобы процесс сверления отверстий не вызвал никаких сложностей, стоит использовать кондуктор. Подобное оборудование действительно незаменимо в процессе сборки мебели. Его можно приобрести, но лучше сделать своими руками, ведь самодельное устройство точно подойдет под конкретные нужды.

Преимущества использования устройства

В качестве конструкционных материалов обычно используют сталь или оргстекло. Металлические приспособления отличаются лучшим качеством и эксплуатационными характеристиками.

Основные преимущества использования кондуктора:

простота в эксплуатации – отличная альтернатива сложному оборудованию;
высокое качество отверстий;
повышение производительности;
упрощение операции.

Ради справедливости заметим, что данное приспособление больше поможет новичку. С его помощью даже неподготовленный человек сможет сделать отверстие приемлемого качества. Профессионал в большинстве случаев обойдется без него.

Преимущества и недостатки

Для работы с мебелью кондуктор должен отвечать следующим требованиям:

он должен помогать и ускорять процесс сборки мебели, не требовать использования сложного оборудования;
позволять делать сразу несколько отверстий без необходимости нанесения ручных разметок;
повышать работу со сверлом;

минимальные деформации при больших нагрузках;
четкая ось направления сверла;
отсутствие нагрева во время работы.

Области применения различных кондукторов

Приспособления для выполнения отверстий находят широкое применение во многих отраслях промышленности. И в первую очередь – в строительстве.

Производство мебели

Во время самостоятельной сборки мебели порой возникает необходимость в высверливании дополнительных отверстий. Эта операция требует точности и аккуратности и легко выполняется на специальном оборудовании. Но сверлильный станок имеется далеко не у каждого. Вот для таких целей очень удобным является применение кондуктора, который значительно упростит и ускорит процедуру сборки. При этом позволит сделать все точно и аккуратно.

На сегодняшний день на рынке строительных материалов имеется большой ассортимент фурнитуры и различных крепежных изделий. Но это не уменьшает значимость шкантов, которые по-прежнему широко применяются при сборке мебели.

Однако этот крепежный элемент требует точности установки, которая напрямую зависит от правильности выполнения отверстий в сопрягаемых деталях. В противном случае их смещение относительно друг друга – неминуемо. Избежать же такой неприятности достаточно просто. Нужно лишь воспользоваться для сверления отверстий под круглые шканты заводским или изготовленным самостоятельно кондуктором.

Отверстия в трубах

Выполнение отверстий в трубах и других поверхностях цилиндрической формы всегда сопровождается определенной сложностью. Связано это с тем, что обычно сверло имеет свойство соскальзывать, уходить в сторону на криволинейной поверхности, искажая при этом форму отверстия.

Упростить задачу и избежать подобных дефектов можно с помощью универсального кондуктора.

С помощью специального оборудования легко выдерживать перпендикулярность отверстий, выполнять их строго по центру и точно на определенном расстоянии.

Самостоятельное изготовление шаблона

Изготовление шаблона для мебельных петель своими руками происходит по четкому плану

Важно соблюдать последовательность этапов. Если соблюдать все правила, то в процессе не возникнет никаких трудностей

Этапы разработки шаблона для петель:

Выбор и подготовка материалов;
Приготовление необходимых инструментов;
Разработка деталей шаблона;
Окончательная сборка всех элементов.

Бумажный шаблон для скачивания

Для самостоятельного создания шаблона нужно распечатать образец.
По его размерам сделать заготовку из твердого материала, пластика или дерева
Закрепите бумажный шаблон на заготовке

Вот что должно получиться Для создания заготовки потребуется взять дрель, фрезер, молоток, лобзик. Также потребуются инструменты для прорисовки разметки. Для начала необходимо сделать основание. Оптимальные размеры – 19х38 см. В центре следует проработать отверстие размером 13,5х7 см. Края должны быть гладкими. В этом поможет фрезер.

На заготовке требуется разместить болты

При этом важно соблюдать симметрию относительно ширины основания. Болты нужно заглубить в конструкцию, чтобы они не мешали при дальнейших манипуляциях

Отверстие делают шире, чем соединительный элементы и дополнительно вбивают, используя молоток.

Необходимо отступить 7 мм от отверстий 13,5х7 см и сделать небольшие выемки. Вокруг элемента с размерами 37,5х7 см делают с одном стороны выемки на расстоянии 30 см друг от друга.

Самодельный шаблон требует держателя размером 2х5 см и длиной 5,8 см. На одну из сторон потребуется установить ограничитель, который имеет вид небольшого бруска. Этот элемент не позволит сместиться расстоянию при монтаже фасада.

Затем проводится крепление всех частей шаблона. Под болты и гайки устанавливают шайбы. Этот элемент увеличивает долговечность шаблона. Процесс изготовления не требует специальных навыков и знаний. Достаточно детально ознакомиться со схемой разработки шаблона.

Выбор материалов для работы

Для шаблона можно использовать фанеру, ДСП или МДФ. Более прочные конструкции выполняются из оргстекла и металла. Для одного шаблона можно взять несколько материалов. Так для основания можно взять ДСП, а направляющие выполнить из более прочного материала. Проще работать с деревом, так как оно лучше поддается обработке, чем стекло и металл.

Необходимые соединительные элементы:

Болты. Потребуется 6 штук с толщиной 6 мм и длиной 30 мм. Чтобы зафиксировать соединительный элемент, нужно иметь ключ на 10.
Гайки. Нужно 6 штук. Главное требование к элементу – удобная регулировка. Чаще всего применяют барашковые гайки.
Шайбы. Их диаметр должен составлять 6 мм.
Саморезы. Их подбирают в зависимости от толщины остальных соединительных деталей.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто, прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

Для этого нам понадобится фанера, толщиной около 15 мм.
Делаем три одинаковые заготовки.
По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
Делаем одно отверстие посередине, которое армируем металлической трубкой.
Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.
