Какая шина и цепь лучше для бензопилы

Особенности конструкции цепей профессионального уровня

По геометрической форме режущих зубцов различают для наиболее часто применяемых вида профиля:

• Чипперный, или серповидный. Обеспечивает большие скорости реза. Его проще заточить, при этом не требуется очень строго соблюдать углы затачивания. Профиль имеет способность к самоочищению от опилок и прекрасно справляется с распиловкой загрязненных и влажных материалов. Повышенная площадь соприкосновения зубца с материалом дополнительно нагружает двигатель. Для распиловки таким профилем хорошо иметь запас по мощности. Недостатком является возникновение перегрузок при распиловке твердых пород древесины или сучков.
• Чизельный, или «семерка». Режущая кромка прямая, в профиле похожа на стилизованную цифру 7. Рез получается точнее, но их сложнее затачивать, требуется выдерживать углы с высокой точностью. При нарушении заточных углов нескольких одного или звеньев все преимущества профиля в точности мгновенно сходят на нет. Такие цепи лучше затачивать на автоматических станках, обеспечивающих высокую стабильность параметров.

Чизельные профили применяются как в бытовых, так и в профессиональных бензопилах моделях.

Какие режущие звенья подойдут?

Конструкция звена цепи может быть разной, но выделяют два основных типа. Это чизельные и чипперные зубья, у каждого из которых есть свои особенности. Как правильно выбрать цепь для бензопилы по типу звеньев? Оснастку с чизельными элементами выбирают, если нужно обеспечить качественную и быструю работу. На мебельных производствах этот вариант будет выгоден тем, что оставляет ровный и прямой рез. Недостатком чизельного звена является сложность формы, которая затрудняет процесс заточки. Чипперные или серповидные звенья рекомендуется выбирать на случай агрессивных внешних воздействий или проблемных условий применения пилы. Характеристики распила у такой цепи ниже, но зато она отличается стойкостью к песку и прочим загрязнениям.

Последовательность звеньев – что учесть?

В стандартной цепи должно присутствовать 64 звена, при этом количество режущих зубьев составляет порядка 50%, то есть 32 элемента. Однако на рынке можно встретить и так называемую оснастку с пропусками или полупропусками. В таких изделиях конструкция обедняется за счет исключения отдельных соединительных или режущих элементов, причем сами звенья цепи бензопилы сохраняются. Насколько оправдано может быть применение такой режущей гарнитуры? С точки зрения производительности, этот вариант нежелателен, а иногда опасен из-за повышения травматизма. Снижается и рабочий ресурс пильной шины, а с ней и конструкционная стойкость самого агрегата. Но, цепи с пропусками стоят на 20-30% дешевле и к тому же в решении несложных задач распила их пониженная производительность не будет иметь большого значения.

Производители

В настоящее время в строительных магазинах можно приобрести цепи для бензопил различных производителей. Наиболее популярными среди них являются такие:

• Stihl (Германия);
• Oregon (Соединенные Штаты Америки);
• Husqvarna (Швеция);
• Dolmar (Германия).

цепь для бензопилы

Наибольшим спросом пользуются цепи бензопилы таких брендов, как Stihl и Oregon. Они отличаются хорошим качеством и надежностью. На третьем месте находятся устройства компании Husqvarna. Самостоятельно данный производитель техники не изготавливает цепи для бензопил. Он делает соответствующие заказы у американского бренда Oregon. Менее популярными являются товары компании Dolmar. Несмотря на это, их качество и надежность использования практически ничем не отличаются от показателей других цепей.

Недорогие китайские расходные запчасти для бензопил можно купить таких китайских брендов, как:

• Rezer;
• Champion;
• Forza и др.

Цепи бензопил вышеперечисленных компаний характеризуются быстрым растягиванием. К тому же они за относительно непродолжительный период времени тупятся. Несмотря на это, такие изделия все равно пользуются соответствующей популярностью и спросом у покупателей.

« Предыдущая запись

Параметры пильной цепи

Цепи для бензопил принято разделять по следующим параметрам:

1. Шаг или расстояние между соседними тремя заклепками.
2. Ширина посадочного звена.
3. Количество звеньев.
4. Вид режущих зубьев.

Параметры гарнитуры сочетают в себе различные комбинации, от чего зависят конечные результаты, качество и скорость реза.

Например, гарнитура может иметь такие параметры: шаг 3/8, длину 52 звена, ширину паза 1,3 мм, вид режущего зуба чиппер. Опытный специалист, оценив данные, скажет, что она предназначена для продольного реза и имеет средние показатели производительности и отдачи. Цепи такого типа могут устанавливаться на бензопилы бытового назначения, т.к. они более универсальные.

Давайте разберемся, почему он делает такие выводы.

И последнее, что дает основание отнести гарнитуру к среднему классу производительности, это ширина посадочного паза. В основном встречается три варианта ширины, это: 1,1 мм, 1,3 и 1,5.

Ширина паза прямо пропорциональна ширине пропила и зависит от размеров зуба. Чем ширина паза больше, тем шире рез и наоборот. Цепи с минимальным показателем ширины отличаются низкой отдачей и скоростью реза. В основном, такие устанавливаются на бензиновых высоторезах и цепных пилах малой мощности.

Гарнитура с посадочным 1,3 мм может устанавливаться как на бытовых, так и на полупрофессиональных и профессиональных бензопилах, шаг цепи при этом может быть разный.

Как исключить возможные риски приобретения шинного контрафакта?

В информационном поле приводятся признаки, по которым несложно отличить оригинальную брендовую бензопилу от самой достоверной подделки. Что касается шин, то их достоинства и недостатки проявляются непосредственно в эксплуатации.

На отечественном рынке бытовой техники около 15% всего объема продаж бензопильных комплектующих составляет неизвестного происхождения третьесортный контрафакт, вырабатывающий стандартный ресурс в лучшем случае наполовину.

Эксплуатировать бензопилу в комплекте с поддельной шиной и цепью экономически невыгодно и небезопасно. Значительная часть травмоопасных ситуаций создается при использовании шинного и цепного фальсификата.

Купить качественную и долговечную фирменную шину нужной модели, без существенных рисков можно в фирменной торговой точке или представительстве лицензированной дилерской компании. При отсутствии такой возможности следует воспользоваться услугами солидного, заслужившего доверие покупателей интернет магазина.

Размер цепи

Этот параметр всегда зависит от размера шины, установленной на агрегате. Если вы случайно приобрели цепь меньшего размера, чем ваша шина, одеть ее не получится. Если данный элемент будет иметь размер превышающий размер шины, вы его не сможете натянуть. Оба варианта не позволяют использовать неподходящие размеры цепей. Они обычно указываются в дюймах и имеют следующие значения: 10″, 12″, 13″, 14″, 15″, 16″, 18″ и выше.

Длина цепи определяется по количеству звеньев. Под звеньями подразумеваются соединительные звенья, которые заходят в паз шины, а не режущие зубья. При покупке можно указать продавцу либо длину детали в дюймах, либо количество звеньев, входящих в ее состав. Некоторые производители вместо длины указывают именно количество звеньев в пильном элементе. Как правило, это число никак не зависит от толщины хвостика, шага и высоты профиля. Например, низкопрофильная цепь, имеющая толщину ведущего звена 1,3 мм, может состоять как из 72 звеньев, так и 56 звеньев или другого их количества.

Учет материала из которого изготовлены зубья

При изготовлении зуба могут применяться самые различные материалы, что должно учитываться. В большинстве случаев применяется качественная хромированная сталь. Она обладает следующими свойствами:

1. Достаточно высокая твердость.
2. Защита от воздействия коррозии.
3. Высокая степень обрабатываемости при заточке.

Работа также может проводится с древесиной высокой плотности, а также промерзшим материалом. Для подобных случаев в большой степени подходит цепь из твердого сплава, который может выдерживать существенное воздействие. Недостатком подобного предложения назовем довольно высокую стоимость, а также необходимость в наличии специального инструмента для заточки.

Краткое резюме

Уравновешенные между собой бензопила, цепь и внимательно выбранная шина позволят работать эффективно и спокойно, не затрачивая чрезмерные физические и материальные ресурсы. И всегда следует понимать, что выбор составляющих процесса бензопиления, в том числе и выбор шины, зависят от типа обрабатываемой древесины, условий работы, профессиональных навыков мастера – все это сугубо индивидуально и приходит с опытом.

Источник proinstrumentinfo.ru

Все виды бензопил независимо от их классов имеют схожую конструкцию. Одними из их важнейших элементов являются режущие элементы, которые представлены в виде цепи и шины. Шина, как и цепь, с течением времени эксплуатации инструмента изнашивается и поэтому подлежит замене, но когда это необходимо делать? Если подошло время замены шины, то следует учитывать некоторые важные факторы при ее выборе.

С чего начать

Начать нужно с шага цепи — расстояние между центрами первой и третьей заклепок, расположенных подряд. Для дома самым приемлемым шагом является 0,325 дюйма (8мм) и 0,375 (9мм) дюйма. Шаг 0,404 дюйма (9,7мм) используется в профессиональных бензопилах.

Если Вы работаете на заготовке леса по найму, то лучше выбирать цепь для профессионала с толщиной режущего зуба от 1,6 до 2 мм. Соответственно, для домашнего использования — 1,5  — 1,6 мм. Важным параметром является высота ограничителя зуба.

Серийно выпускаются цепи с двумя высотами профиля зуба — 0,635 мм и 0,762 мм. По мере снашивания зуба они увеличиваются и эффективность пилы падает.

Поэтому при затачивании цепи постарайтесь прямоугольным напильником эту величину от 1/4 до 1/3 высоты зуба держать. Если сточите больше, то рискуете не удержать пилу в руках.

Выбор длины шины с учетом мощности привода

Длина новой направляющей шины определяется мощностью и величиной коэффициента крутящего момента силового агрегата.

• Модели бензопил малого и среднего мощностного диапазона комплектуются шинами длиной от 30 до 40 см.
• Более длинные пильные комплекты создают на двигатель и кинематику инструмента избыточные нагрузки, которые отрицательно отражаются на его тяговых характеристиках и долговечности эксплуатации.
• В прилагаемом руководстве по применению указана рекомендуемая длина направляющей шины. Это означает, что не исключается установка более короткой гарнитуры, но имеется ряд ограничений по работе инструмента с шиной увеличенной длины.

Бензопильная техника профессионального уровня оснащается силовыми агрегатами, мощность которых позволяет использовать преимущества шин длиной до 75 см. Зачастую размер шины в сантиметрах и дюймах наносится на ее боковую плоскость.

Установка шины и цепи

Демонтаж шины производится для очистки маслопровода, проверки технического состояния или замены. Последовательность работы расписана в инструкции по эксплуатации. По завершению установки следует убедиться в отсутствии люфта и затяжке резьбового крепежа.

При наличии определенных навыков, для демонтажа и установки новой или заточенной цепи требуется всего несколько минут. Технология предписывает включение блокировки несанкционированного запуска и в ряде случаев, механизма аварийной остановки.

• В зависимости от конструкции натяжного устройства, цепь ослабляется до нужной степени вращением регулировочного винта или установочного диска, до свободного выхода хвостовиков из паза направляющей шины.
• После проверки направления вращения, хвостовики новой цепи заводятся в направляющую проточку паз и на венец ведущей звездочки. Натяжение производится в обратном порядке.
• Для проверки степени натяжения достаточно оттянуть цепь в середине шины. Выход хвостовика звена в этом месте не должен превышать 2/3 его высоты. Правильно натянутая цепь должна перемещаться по шине от небольшого усилия.

После установки и регулировки пильной гарнитуры желательно запустить двигатель и выдержать пилу на средних оборотах на протяжении нескольких минут. На протяжении этого времени можно проверить работу системы смазки.

После выключения силового агрегата необходимо включить блокировку запуска и проверить гарнитуру на отсутствие местного перегрева шины и изменения степени натяжения цепи.

Как отличить шину для бытовой и профессиональной бензопилы

Отличить бытовую бензопилу от профессиональной не составит большого труда, так как кроме габаритов и веса, эти инструменты отличаются по форме направляющей. На бытовых бензиновых пилах устанавливаются шины с зауженной носовой частью. Такая конструкция разработана специально для новичков, так как в таком инструменте сведен к минимуму такой негативный эффект, как обратный удар.

На бензопилах профессионального и полупрофессионального типа носок имеет широкую часть. Если на больших оборотах прикоснуться к древесине носком направляющей, то возникнет обратный удар. Это явление очень опасно, так как пильщик может выронить инструмент из рук, получив при этом серьезные травмы. Пользоваться такими инструментами могут профессионалы и пильщики с большим опытом.

Это интересно! Известны случаи, когда на бензопиле установлена звездочка со стандартным шагом, а направляющая и цепь были куплены с шагом 3/8, то выйти из ситуации можно путем замены венца. Для этого на бензопиле должен стоять разборной барабан, на котором нужно заменить венец, установив его с соответствующим шагом 3/8. Если на бензопиле стоит неразборной барабан, то понадобится его заменить разборным.

Преимущества и недостатки

Ресурс победитовой цепи больше срока службы стандартного аналога в несколько раз. Модификации с твёрдосплавными покрытиями отлично справляются с распиловкой твёрдой и мёрзлой древесины. В аварийно-спасательных работах специальные гарнитуры с победитовыми цепями применяются для резки бетона и металлической арматуры.

Использовать преимущества таких цепей с полной отдачей можно только на бензопилах полупрофессионального или профессионального класса, с двигателями, имеющими достаточный резерв мощности и вращательного момента.

• Специальная цепь для бензопилы с напайкой из победита или другого аналогичного по характеристикам материала даёт существенный выигрыш по времени при работе с проблемной древесиной, при заготовке ледяных блоков и выполнении других трудоёмких и затратных по времени работ.
• Режущие звенья победитовой цепи стабильно держат заточку при распиловке грязных брёвен, менее чувствительны к абразивным свойствам попавшего в распил песка.

Пользовательские отзывы подтверждают целесообразность и эффективность применения цепей с твёрдосплавными напайками для распиловочных работ повышенной сложности.

Длина

Длину обозначают в дюймах или числом звеньев. Зная шаг, можно рассчитать первый параметр из второго. На упаковках ведущих производителей обычно указывают обе характеристики.

Длина цепи должна строго соответствовать вылету гарнитуры. Некоторые умельцы ухитряются подобрать длину, выкидывая несколько звеньев. Такая практика крайне не рекомендуется специалистами- в условиях домашней мастерской трудно добиться заводского качества крепления роликов. Такая самоделка может порваться в любой момент, приведя к разлету деталей, повреждению техники и даже травмам работающих рядом людей.

Как узнать какая гарнитура на бензопиле

Определить тип цепи, которая установлена на бензопиле, можно несколькими способами. Если пила новая, только купленная, то тип и размер цепи указываются в документах (руководстве пользователя, в разделе характеристики). Если пила уже успела поработать и не известно, менялась ли гарнитура за время эксплуатации, то определить тип цепи можно проведя следующие действия:

1. Снять гарнитуру и посчитать количество звеньев.
2. При помощи штангенциркуля померить ширину хвостовика.
3. Визуально определить тип режущего зуба. Острые боковые грани — чизельный, плавные грани — чипперный.
4. Линейкой или штангенциркулем померить шаг цепи.

Важно! Неправильно снятые размеры могут привести к тому, что новая цепь не установится в шину бензопилы или будет иметь шаг отличный от шага звездочек, поэтому при проведении замеров нужно быть более внимательным. Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку

Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично.

Некоторые производители, например, Орегон, на хвостовик своей продукции наносят номер модели. Зная номер, можно без труда определить характеристики цепи, найдя информацию о модели в каталоге.

Когда и как нужно менять цепь?

Основным признаком критического износа считается чрезмерное растяжение цепной линии по звеньям. Деформации подвергается как основной ряд, так и звездочка с шиной, поэтому обновление стоит рассматривать комплексно. Если же планируется только лишь замена цепи, то следует прибегнуть к хитрости, поскольку на старую шину новую оснастку аналогичного типоразмера установить не так просто. Для регулярных работ желательно приобретать гарнитуру в трех размерных форматах. Главным параметром будет шаг и длина. В качестве среднего типоразмера должен быть выбран формат, прямо соответствующий характеристикам шины и звездочки. Попеременное использование разноформатных цепей скорректирует взаимодействие между рабочими органами и режущими зубьями. Это своего рода приработка зубьев цепи натяжением. Бензопила, в свою очередь, должна использоваться в разных режимах с точки зрения оборотов двигателя, если такая опция предусмотрена в принципе.

К другим признакам, которые должны стать поводом для обновления цепи, можно отнести механические повреждения зубьев. Даже при наличии теоретической возможности восстановления оснастки, специалисты рекомендуют отказываться от требующих ремонта элементов и переходить на новую гарнитуру. По каким параметрам ее подбирать, будет рассмотрено далее.

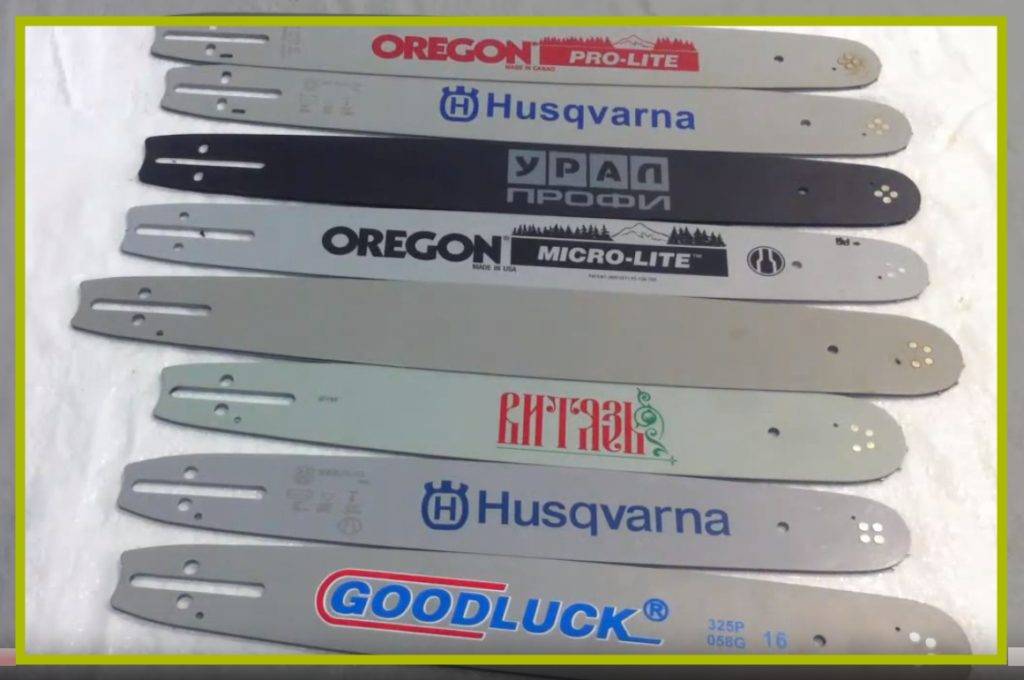

Классификация пильных шин

Пильной гарнитурой называются рабочие элементы бензопилы, которые предназначены для непосредственного выполнения распила: цепь и шина.

Одним из моментов, влияющих на выбор той или иной модели, является тип шины и ее длина. Пильные шины для бензопил классифицируются следующим образом:

узкая плоская – работает в паре с низкопрофильной цепью непрофессиональной бензопилы бытового уровня, минимизирует опасность получения травм за счет практического отсутствия эффекта «обратного удара», что особенно важно для новичков бензопиления;

облегченная – выполняется из двух стальных, соединенных полиамидной прослойкой пластин. Такое конструктивное исполнение значительно снижает общий вес самой бензопилы, что может послужить серьезным преимуществом при выполнении некоторого рода работ;

шина с заменяемой головкой – устанавливается на профессиональных бензопилах средней и высокой мощности, используемых для большого объема длительных работ.. Тип шины – серьезная характеристика, но не единственная, которую необходимо учесть при покупке бензопилы

Тип шины – серьезная характеристика, но не единственная, которую необходимо учесть при покупке бензопилы.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

• высокий уровень производительности за счёт широкого пропила;
• возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

• низкий уровень вибрации;
• плавные движения при пропиле;
• чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Цепь для бензопилы: параметры выбора

Во-первых, следует знать, какой угол заточки вам необходим. Если свою бензопилу вы используете только для выполнения работ по дому, то следует, как правило, выбирать цепи, где зубья заточены под углом 25-35°. Меньший угол заточки (5-15°) используется в основном профессионалами. Однако такие цепи могут пригодиться и вам, если вам предстоит выполнять только продольное пиление.

Остальные параметры можно найти прямо на инструменте или в его инструкции. Но вполне может случиться, что данные на корпусе стерлись, а инструкция затерялась. Однако необходимые характеристики можно определить по старой цепи с помощью соответствующих замеров.

Такими параметрами являются, в частности:

Размер цепи

То есть ее длина. Благодаря замеру, можно определить, подойдет ли новая цепь на вашу бензопилу.

Однако замер производят не в каких-то мерах длины. А в количестве звеньев, имеющихся в старом изделии. Но можно обойтись даже без подсчета количества: просто взять старую цепь с собой в магазин и приложить ее к новой.

Шаг

Шагом, как правило, называется расстояние, равное половине дистанции между краями участка из трех звеньев цепи. Причем для замера можно выбирать совершенно любые расположенные рядом звенья. Краем звена считают соединительную заклепку с соседом.

Чтобы произвести измерение, старую цепь следует разложить на столе. Затем выбирают три любые звена. После этого измеряют расстояние от центра первой заклепки до центра третьей. Чтобы получить размер шага, замеренное число делят на 2.

В принципе, используется только 4 основных шага:

• 0,404′ (10,25 мм);
• 3/8′ (9,5 мм);
• 0,325′ (8,25 мм);
• 1/4′ (6,35 мм).

Например, выполнив замер, вы получили 20,5 мм. В результате деления на два, у вас получается 10,25 мм. Следовательно, шаг вашей цепи составляет 0,404′.

Толщина хвостика

Если толщина подобрана правильно, то цепь может свободно скользить по направляющей шины. В том случае, когда цепь чересчур толста, она не усядется в пазу шины. Если цепь тонка, то она будет не только болтаться, но может даже выпадать во время работы.

Для измерение данного параметра на старой цепи лучше всего воспользоваться штангенциркулем.

Чтобы вы могли ориентироваться, уточним, что на практике вы можете столкнуться со следующими размерными вариантами:

• 1,6 и 1,5 мм. Такие цепи используются, как правило, на мощных пилах, применяемых в профессиональной деятельности;
• 1,3 мм (0,050′) – применяются на полупрофессиональных и любительских пилах;
• 1,1 мм (0,043′) – применяются на большинстве стандартных пил.

Только что приведенные нами параметры вполне достаточны для того, чтобы вы смогли подобрать такую цепь, которая подходит именно на ваш инструмент.

Как выбрать масло для смазки цепи бензопилы?

Тоже существенный вопрос, поскольку речь идет о металлических деталях, работающих в условиях интенсивного трения. В современных системах подача масла производится через шину и распределяется по всей цепи автоматически. Что касается выбора конкретных смесей, то рекомендуются марки Timber 120, EP 90, TurbWay100 и др. Главный параметр в выборе – достаточная вязкость. Как правило, используются масла для смазки цепи бензопилы на минеральной основе с показателем вязкости на уровне 16 мм2/с при 100 °C. От моторных смесей желательно отказываться, делая выбор в пользу индустриальных и трансмиссионных составов.

Заключение

Бензопильную цепь принято считать основным расходным материалом. Она имеет огромное значение для получения желаемого результата: от качества и рабочего состояния зависит скорость реза, наличие или отсутствие зазубрин и сколов. Если правильно подобрать расходник, то безопасность и продуктивность обеспечены

Профессионалы советуют не экономить на таком важном конструктивном элементе и выбирать товар проверенных мировых производителей. Если цепь отработает в полной мере установленный ресурс, то не стоит тратиться на замену или постоянную заточку

Производители выпускают цепи с победитовой напайкой

Но мастера советуют осторожно относиться к такому варианту, так как модели имеют как достоинства, так и недостатки, а цена не по карману любителей привести в порядок собственный садик раз в год
