Как зарядить li ion аккумулятор от шуруповерта

Чем можно зарядить?

Если нужного зарядного устройства нет, существуют три способа решения проблемы:

• использовать зарядное устройство автомобиля;
• купить стандартную универсальную зарядку;
• переделать электрический инструмент под питание от внешнего аккумулятора.

Если выбрано решение воспользоваться автомобильным зарядником, нужно учесть, что батареи шуруповертов имеют собственные характеристики, они отличны от автомобильных аккумуляторов из свинца. Подойти может только та зарядка, которая будет оборудована электроникой с регулировкой тока и напряжения. Здесь придется выбирать зарядный ток, ведь нужное значение может попросту не вписаться в диапазон работы. Это, в свою очередь, может заставить пользователя ограничивать ток посредством балластового сопротивления.

Универсальное устройство приобретают в том случае, если, помимо самого шуруповерта, в доме есть приборы, работающие от аккумуляторов. Достоинством таких приспособлений является масса настроек, посредством которых мастер может определиться с нужным режимом зарядки шуруповерта и подобрать правильный вариант для аккумулятора шуруповерта. Если имеющийся шуруповерт уже старый, покупка внешнего источника тока нецелесообразна и попросту затратна

Выбирая выпрямитель для автомобильных аккумуляторов, важно обращать внимание на полярность. Поэтому стоит держать под рукой тестер. Да и заряжать шуруповерт нужно под постоянным наблюдением

Да и заряжать шуруповерт нужно под постоянным наблюдением

Да и заряжать шуруповерт нужно под постоянным наблюдением.

Как быстро разрядить аккумулятор

Сколько разряжать аккумулятор обычными нагрузками известно – примерно 7-10 часов, если батарея заряжена полностью. Но как можно быстро разрядить аккумулятор автомобиля или электронной техники?

Батарею в ноутбуке или планшете быстро разрядить можно естественной нагрузкой, используя игры, просмотр музыкальных и видеопрограмм. Чем больше приложений работает, тем активнее аккумулятор теряет энергию. Можно использовать программу «Быстрый разряд». Суть ее работы в том, что она сама запустит энергоемкие приложения, опустошая батарею.

Можно подключить фонарик к батарее, требующей разрядки. Результат не заставит ждать долго. Но если сборка установлена в корпус шуруповерта, чтобы не нарушать соединения можно использовать нагрузку в виде лампочек накаливания, равных по напряжению батарее. При этом аккумуляторы нужно вынуть, отсоединить от прибора, собрать схему, как показано на фото.

Нужны ли дополнительные усилия и приборы, чтобы быстро посадить автомобильный аккумулятор? Достаточно, если в бортовой системе будут включены фары, музыкальный центр или кондиционер. Энергоемкие приборы быстро заберут энергию в остановленном авто. Но после глубокой посадки напряжения необходимо срочно ставить АКБ на сетевую зарядку.

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Что делать если аккумулятор не заряжается или не держит заряд

Если аккумуляторная батарея не заряжается, на это может быть несколько причин.

• естественный износ батареи;
• механические повреждения;
• неисправность используемого прибора.

В случае двух первых пунктов, решить проблему можно, если заменить аккумуляторную батарею на новую. Бывают случаи, что контакты аккумулятора отогнулись после долгого применения. Для этого с помощью кусачек или другого инструмента можно вернуть металлические усики на место.
Если проблема не в этом, рекомендуется также проверить состояние металлических пластин. Они могут окислиться или могла произойти сильная сульфатация. Избавиться от окисления поможет наждачная бумага, а от сульфатации временно сможет избавить специальный раствор.

Клеммы аккумулятора склонны к окислению.

Продолжительность зарядки аккумуляторной батареи

Сколько заряжать аккумулятор шуруповерта? На то, чтобы полностью зарядить АКБ потребуется от 30 минут до 78 часов, в зависимости от показателей емкости. Более точные данные производители оборудования указывают в инструкции по эксплуатации. Рекомендуется придерживаться именно этих рекомендаций, и не обращать внимания на советы знакомых «мастеров».

При этом большинство зарядных устройств снабжены специальными индикаторами, которые наглядно демонстрируют протекание процесса. Когда аккумулятор зарядится, его нужно снять с зарядного устройства во избежание повреждений.

Как правильно заряжать новый аккумулятор первый раз и во время тренировок

Как заряжать шуруповёрт в первый раз после покупки? Многие производители шуруповёртов с литиевыми батареями (Li) рекомендуют перед первым использованием просто полностью зарядить элемент. Немногие рекомендуют выполнить 3 тренировочных цикла — разряд-заряд. В целом для литиевых батарей тренировочный цикл будет полезен.

К сожалению, никто из производителей не пишет, даже Bosch, как правильно разряжать аккумулятор при проведении тренировочных циклов

Почему это важно, уже было сказано выше

Если электроинструмент с Ni-Cd и Ni-MH батареями имеет защиту от глубокого разряда, то разряжают до отключения шуруповёрта. Если защиты нет, то до уровня минимального напряжения. Это 0,9 В на каждый элемент питания в АКБ.

У шуруповёртов на литиевых батареях обязательно стоит защита от глубокого разряда, но будет полезным знать, что минимальное напряжение должно быть не менее 2,8 В. Ниже этого порога наступает разрушение литиевых элементов. Производители страхуются и устанавливают границу отключения 3,2–3 В.

Обобщая всё вышесказанное в этой статье, изложим порядок проведения тренировочных циклов, полезных и для нового аккумулятора. Проводить такой цикл рекомендуется не реже 1 раза в 6 месяцев, лучше чаще.

1. Разрядить батарею током 0,1 от её емкости, либо током работающего инструмента без нагрузки, с чередованием времени работы и паузы по 3 минуты.
2. Зарядить аккумулятор до отключения зарядного устройства.
3. Выждать 20–30 минут.
4. Снова зарядить до отключения зарядного устройства.
5. Опять выждать 20–30 минут.
6. Зарядить в третий раз до отключения зарядного устройства.
7. Выждать 20–30 минут для стабилизации напряжения.
8. Теперь разрядить способом, описанным в п. 1.
9. Повторить пп. 1–8 до трёх раз.
10. Подзарядить или зарядить полностью для хранения с учётом типа аккумулятора. Если инструмент будет использоваться в ближайшее время, то зарядить полностью до отключения зарядного устройства.

Рекомендации по зарядке аккумуляторов от производителей: Sturm (Ni-Cd), RedVerg (Li-ion), Hammer (Ni-Cd)

Переделка аккумулятора шуруповёрта на литиевые батареи

Промышленность давно выпускает шуруповерты, и многие люди обладают старыми моделями с никель-кадмиевыми и никель-металлогидридными аккумуляторами. Переделка шуруповерта на литий позволит улучшить эксплуатационные характеристики аппарата, не покупая новый инструмент. Сейчас много фирм предлагают услуги переделки аккумуляторов шуруповерта, но сделать это можно и своими руками.

Переделка на литиевые аккумуляторы 18650

Никель-кадмиевые аккумуляторы обладают низкой ценой, выдерживают много зарядных циклов, не боятся низких температур. Но ёмкость батареи будет снижаться, если поставить ее на заряд, не дождавшись полного разряда (эффект памяти).

Литий-ионные аккумуляторы имеют следующие преимущества:

• высокая емкость, которая обеспечит большее время работы шуруповерта;
• меньшие размеры и вес;
• хорошо сохраняет заряд в нерабочем состоянии.

Но литиевый аккумулятор для шуруповерта плохо выдерживает полный разряд, поэтому заводские инструменты на таких аккумуляторах оснащают дополнительными платами, защищающими работу батареи от перегрева, КЗ, избыточного заряда во избежание взрыва, полного разряда.

Такие аккумуляторы можно просто заказать на алиэкспресс: Узнать цену на Aliexpress

При установке микросхемы непосредственно в аккумулятор происходит размыкание цепи, если неиспользуемая батарея находится отдельно от инструмента.

Сборка аккумулятора на литиевых элементах

Многие владельцы шуруповёртов хотят переделать аккумуляторы от них на литиевые аккумуляторные элементы.

На эту тему написано много статей и в настоящем материале хотелось бы суммировать информацию по этому вопросу.

Доводы «за»

Начнём с преимуществ:

• Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
• Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
• У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.

Теперь о недостатках и сложностях литиевых аккумуляторов.

Доводы «против»

• Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольта и разряжать ниже 2,7 вольта. В реальных условиях этот интервал ещё более узкий. Если выйти за эти пределы аккумулятор можно вывести из строя. Поэтому, кроме самих литиевых банок вам потребуется подключить и установить в шуруповёрт контроллер заряда-разряда;
• Напряжение одного элемента Li─Ion 3,6─3,7 вольта, а для Ni─Cd и Ni─MH это значение 1,2 вольта. То есть, возникают проблемы со сборкой аккумуляторной батареи для шуруповёртов с номиналом по напряжению 12 вольт. Из трёх литиевых банок, соединённых последовательно, можно собрать АКБ номиналом 11,1 вольта. Из четырёх ─ 14,8, из пяти ─ 18,5 вольта и так далее. Естественно, что и пределы напряжения при заряде-разряде также будут другие. То есть, могут возникнуть проблемы совместимости переделанной батареи с шуруповёртом;
• В большинстве случаев в роли литиевых элементов для переделки используются банки стандарта 18650. По размерам они отличаются от Ni─Cd и Ni─MH банок. Кроме того, нужно будет место для контроллера заряда-разряда и проводов. Всё это нужно будет уместить в стандартном корпусе АКБ шуруповёрта. Иначе работать им будет крайне неудобно;
• Зарядное устройство для кадмиевых аккумуляторов может не подойти для зарядки батареи после её переделки. Возможно, потребуется доработка ЗУ или использование универсальных зарядок;
• Литиевые аккумуляторы теряют работоспособность при отрицательных температурах. Это критично для тех, кто использует шуруповёрт на улице;
• Цена литиевых аккумуляторов выше кадмиевых.

Если аккумулятор шуруповерта не заряжается

Причин того, что аккумулятор шуруповерта не заряжается, есть несколько. Проблема заключается в элементарной изношенности АКБ, а также нарушении целостности контактов зарядного устройства. Тогда его следует разобрать и загнуть клеммы в нужном направлении.

Контакты могут окислиться и загрязниться. Несоблюдение условий хранений приведет к нарушению цикла зарядки, время восстановления заряда может как увеличиться, так и уменьшиться. Контакты батареи и зарядного устройства нужно периодически протирать специальными чистящими пастами.

Изношенный БП

Причиной выхода из строя никель-кадмиевой и никель-металлгидридного АКБ может стать эффект памяти. Если аккумуляторную батарею многократно заряжали до истечения запасов энергии, то у нее постепенно будет уменьшаться количество зарядных циклов. В конце концов случается поломка. Со временем циклы зарядки и разрядки батареи заканчиваются. Наибольшей долговечностью обладает Li-ion тип, менее долго работает никель-металлогидридный элемент питания.

Что такое плата защиты?

Плата защиты (или PCB – power control board) предназначена для защиты от короткого замыкания, перезаряда и переразряда литиевой батареи. Как правило в модули защиты также встроена и защита от перегрева.

В целях соблюдения техники безопасности запрещено использование литиевых аккумуляторов в бытовых приборах, если в них не встроена плата защиты. Поэтому во всех аккумуляторах от сотовых телефонов всегда есть PCB-плата. Выходные клеммы АКБ размещены прямо на плате:

В этих платах используется шестиногий контроллер заряда на специализированной микрухе (JW01, JW11, K091, G2J, G3J, S8210, S8261, NE57600 и пр. аналоги). Задачей этого контроллера является отключение батареи от нагрузки при полном разряде батареи и отключение аккумулятора от зарядки при достижении 4,25В.

Вот, например, схема платы защиты от аккумулятора BP-6M, которыми снабжались старые нокиевские телефоны:

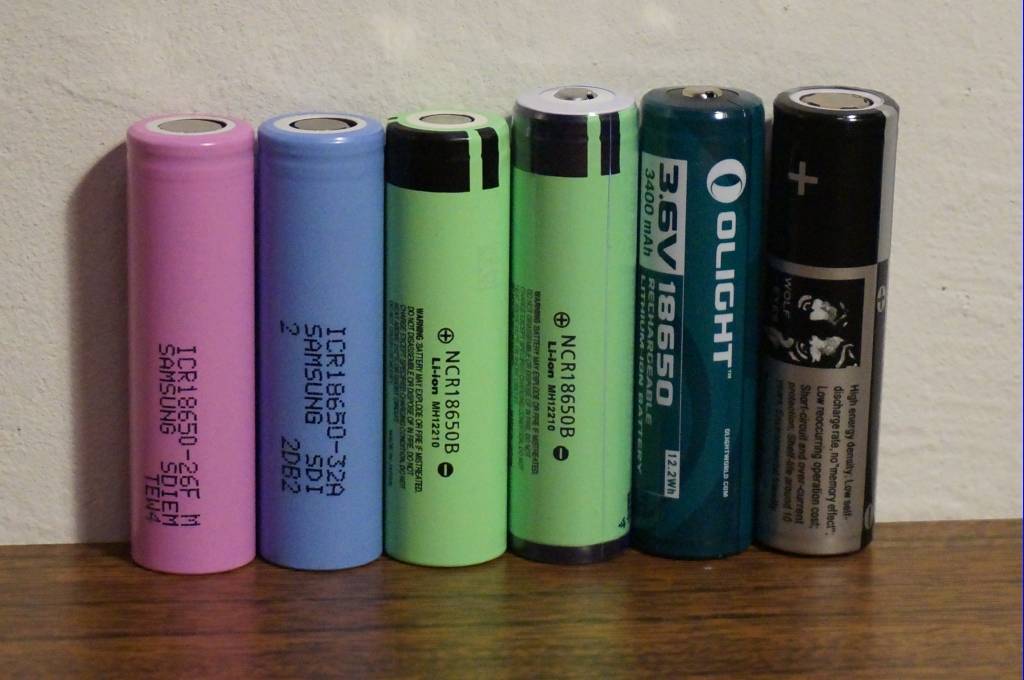

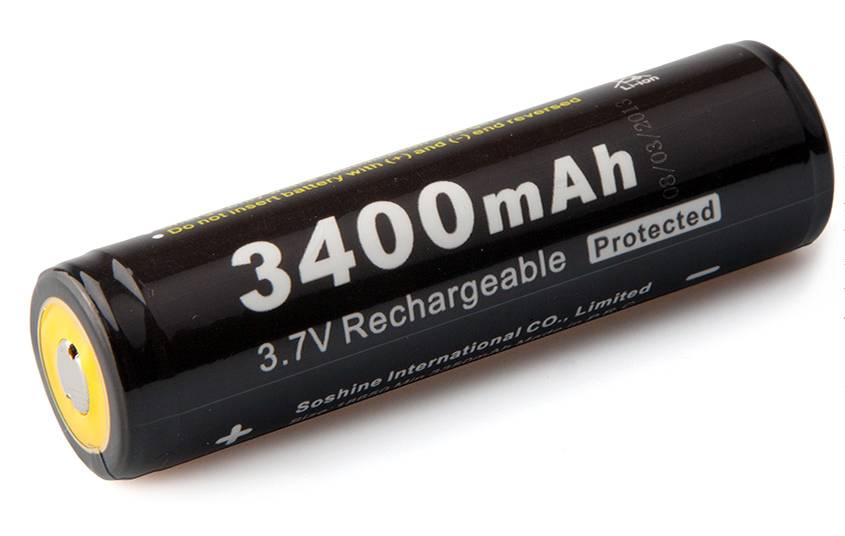

Если говорить об 18650, то они могут выпускаться как с платой защиты так и без нее. Модуль защиты располагается в районе минусовой клеммы аккумулятора.

Плата увеличивает длину аккумулятора на 2-3 мм.

Аккумуляторы без PCB-модуля обычно входят в состав батарей, комплектуемых собственными схемами защиты.

Любой аккумулятор с защитой легко превращается в аккумулятор без защиты, достаточно просто распотрошить его.

На сегодняшний день максимальная емкость аккумулятора 18650 составляет 3400 мА/ч. Аккумуляторы с защитой обязательно имеют соответствующее обозначение на корпусе (“Protected”).

Не стоит путать PCB-плату с PCM-модулем (PCM – power charge module). Если первые служат только целям защиты аккумулятора, то вторые предназначены для управления процессом заряда – ограничивают ток заряда на заданном уровне, контролируют температуру и, вообще, обеспечивают весь процесс. PCM-плата – это и есть то, что мы называем контроллером заряда.

Надеюсь, теперь не осталось вопросов, как зарядить аккумулятор 18650 или любой другой литиевый? Тогда переходим к небольшой подборке готовых схемотехнических решений зарядных устройств (тех самых контроллеров заряда).

Общие правила

Существует ряд правил, продлевающих срок службы любого аккумулятора при вынужденной отправке её на длительное хранение:

• При использовании источника питания с длительным перерывом необходимо несколько раз провести полный цикл разряда-заряда элемента;
• Температура окружающего воздуха в складском помещении не должна опускаться ниже 10 градусов тепла;
• Продлению срока службы находящегося в покое аккумулятора способствует периодическая зарядка и полная разрядка источника тока – не реже одного раза в шесть месяцев;
• Если электроинструмент не планируется использовать в ближайшее время, то батарею необходимо отсоединить от него и очистить от всех видимых загрязнений.

Хранение никель-кадмиевых аккумуляторов

При нерегулярном использовании электроинструмента никель-кадмиевые(NiCd) аккумуляторы разумнее хранить в разряженном состоянии. Эти элементы обладают специфичным свойством – высоким уровнем саморазрядки. Поэтому при хранении полностью заряженная батарея с течением времени самостоятельно разрядится: каждый месяц остаточный уровень заряда будет снижаться на 8-10%.

Читать также: Металлографические исследования металлов и сплавов

Соблюдение простых рекомендаций по длительному хранению без дела никель-кадмиевых элементов позволит получить полностью работоспособный источник тока после полной зарядки. Основные правила таковы:

• 3-4 полных цикла зарядки с последующей разрядкой элемента;
• Температурный режим в помещении для хранения не ниже 10 градусов тепла.

Хранение литий-ионных аккумуляторов

Литий-ионные(Li-ion) источники тока отличаются чувствительностью к температурному режиму и остаточному заряду при отправке их на продолжительное хранение. От этого напрямую зависит доступный уровень заряда при начале использования.

Для литиевых аккумуляторов шуруповерта придерживаются следующих правил:

• Исключают возможность заморозки – при использовании холодильника в качестве места для хранения размещают в основном отсеке, а не в морозильной камере;
• Оптимальный температурный режим варьирует в пределах от 1 до 25 градусов тепла;
• Перед отправкой на хранение разряженный элемент подзаряжают до уровня 40%, это позволит полностью восстановить заряд при необходимости использования шуруповерта.

Мобильность шуруповерта на аккумуляторах имеет один недостаток – они разряжаются. Соблюдение рекомендаций по хранению элементов питания увеличивает срок их службы без потери функциональности. При этом обязательно учитывают тип батареи, применяемой в шуруповерте. Никель-кадмиевые элементы требуют полной разрядки, а литий-ионным батареям такая процедура только повредит.

Всем привет! В Сети часто спрашивают, как хранить аккумуляторы шуруповерта правильно, чтобы они не вышли из строя раньше времени. В этой статье я попробую дать ответ на поставленный вопрос.

В свое время я тоже задался этим вопросом и мне пришла в голову одна замечательная мысль: «А почему бы не посмотреть в инструкции по эксплуатации какого-либо шуруповерта?». С этой «гениальной» мыслью я взял инструкцию от Макиты и… нашел в ней лишь общие слова

Ну это про то, что хранить нужно так, чтобы контакты аккумулятора не могли быть случайно замкнуты скрепкой, монетой или другим металлическим предметом, что хранение должно быть в условиях, где температура воздуха не превышает 50 градусов, ну и тому подобное, что тоже конечно важно, но вроде и так понятно

А всех то интересуют примерно такие вопросы:

• с каким уровнем заряда нужно оставлять на хранение аккумуляторы?
• их нужно обязательно оба вынимать из шуруповерта или один можно оставить вставленным?
• как долго можно хранить без перезарядок?

Читать также: Обозначение цинка в таблице менделеева

В итоге, пересмотрев инструкции от разных производителей, мне удалось найти кое-какую полезную информацию. Причем даже если смотреть в инструкции разных шуруповертов одного производителя, но отличающихся типом аккумулятора, то она будет одинакова. При этом, если производитель считает, что надо указать какую-то особенную информацию для тех или иных типов батарей, то ее указывают, но в целом для всех типов условия в основном одинаковые.

Вот, например, что пишет фирма AEG:

А вот информация от DeWalt:

Или вот Макита для любых типов аккумуляторов дает универсальный совет, перезаряжать батареи каждые полгода хранения, если они так долго лежат без дела.

В общем что можно сказать, основываясь на указанной от производителей информации? Давайте по порядку.

Типы аккумуляторных батарей

По конструктивным особенностям различают батареи в виде слайдеров и обоймы.

Аккумулятор шуруповёрта в виде слайдера

Но это несущественные отличия по сравнению с типами батарей. И слайдер, и обойма используется в разных типах батарей.

Аккумулятор шуруповёрта в виде обоймы

Существуют три типа аккумуляторов для шуруповёрта:

1. Никель — кадмиевые (Ni-Cd).
2. Никель — металлогидридные (Ni-Mh).
3. Литий — ионные (Li-Ion).

Литий — полимерные батареи (Li-Pol) не производятся для шуруповёртов. Основные области их применения: смартфоны, сотовые телефоны, планшеты, ноутбуки, радиоуправляемые приборы, электромобили.

Никель — кадмиевые батареи самые дешёвые, быстро заряжаются, имеют более тысячи зарядных циклов. Аккумуляторы устойчивы к эксплуатации при низких температурах. Но они обладают эффектом памяти. То есть заряжать их можно только после полной разрядки, иначе ёмкость будет падать. У них высокий ток саморазряда. Они изготовлены из токсичных материалов и их сложно утилизировать. Эти батареи пользуются самым большим спросом.

Никель — металлогидридные батареи дороже, не токсичны, имеют низкий эффект памяти. Ток саморазряда больше никель — кадмиевых. Ёмкость выше, цикл заряда более пятисот. Эти аккумуляторы хуже переносят высокую скорость разряда. Они меньше подходят для максимального использования мощности инструмента. Их нужно постоянно подзаряжать.

Литий — ионные батареи дороже, мощнее, быстро заряжаются. У них отсутствует эффект памяти. Низкий ток саморазряда. Напряжение элементов аккумулятора больше, поэтому их число меньше. Следовательно габариты и вес таких батарей меньше, чему у никелевых. Но их нельзя разряжать полностью, иначе через несколько таких циклов придётся покупать новый. Чтобы повысить качество литий — ионных батарей, производители устанавливают в корпус батареи или шуруповёрта микросхему, контролирующую работу аккумулятора. Образуется многоуровневая многоступенчатая защита:

1. От высокой температуры.
2. От полного разряда. Эти аккумуляторы боятся полного разряда и не могут восстановиться, если разряд будет ниже допустимой нормы.
3. От короткого замыкания.
4. От перезаряда, так как может произойти взрыв.
5. От токов перегрузки.

Контролирующая плата, установленная в корпус батареи, более эффективна. Когда аккумулятор лежит отдельно от шуруповёрта и не используется, микросхема контролирует его состояние и в случае каких-то проблем размыкает цепь. Аккумулятор полностью защищён.

Зарядка шуруповёрта без зарядного

Восстановить батарею без помощи ЗУ несложно, но многие не представляют, как. Зарядить аккумулятор шуруповёрта без зарядного устройства можно, используя любой блок питания с постоянным напряжением. Величина его должна быть равной или немного больше значения напряжения заряжаемого аккумулятора. Например, для 12V батареи можно взять выпрямитель для зарядки автомобиля. С помощью клеммных зажимов и проводов подключить, соблюдая полярность, их друг к другу минут на тридцать, при этом контролируя температуру батареи.

А можно провести доработку и устройства питания с большим напряжением, воспользовавшись простым интегральным стабилизатором. Микросхема LM317 позволяет управлять входным сигналом до 40 вольт. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока. Такую схему можно применить и при переделке ЗУ, не имеющего узлов контроля процесса зарядки.

Работает схема совсем несложно. Во время работы образуется падение напряжения на резисторе R1, его хватает для того, чтобы засветился светодиод. По мере заряда ток в цепи падает. Через некоторое время напряжение на стабилизаторе будет малым и светодиод погаснет. Резистор Rx задаёт наибольший ток. Его мощность выбирается не менее 0,25 ватт. При использовании такой схемы аккумулятор не сможет перегреваться, поскольку устройство автоматически отключается при полном заряде батареи.

https://youtube.com/watch?v=PFKHKkEnTFM

Originally posted 2018-04-06 09:06:40.

Видео к просмотру: Как и чем зарядить Li-ion и Li-po аккумуляторы 18650, от мобильного и др. Tp4056

Существуют универсальные зарядные устройства, которые подходят для подключения и к бытовой технике 220В, и к бортовой сети 12В. Все они оснащены корпусом, кабелем с вилкой, преобразователем в виде трансформатора, стабилизатором напряжения, контролем зарядки и светодиодным индикатором.

Кроме этого, в некоторых моделях есть и другие элементы – например, вольтметр или амперметр, дополнительный дисплей и так далее. Пользоваться ими удобно и совершенно несложно.

К таким моделям можно отнести зарядное устройство mh12210, есть и ряд других вариантов, которые при необходимости вы без труда найдете в любом магазине электроники.

Можно ли заряжать литий-ионный аккумулятор без контроллера?

Да, можно. Однако это потребует плотного контроля за зарядным током и напряжением.

Вообще, зарядить АКБ, к примеру, наш 18650 совсем без зарядного устройства не получится. Все равно нужно как-то ограничивать максимальный ток заряда, так что хотя бы самое примитивное ЗУ, но все же потребуется.

Самое простейшее зарядное устройство для любого литиевого аккумулятора – это резистор, включенный последовательно с аккумулятором:

Сопротивление и мощность рассеяния резистора зависят от напряжения источника питания, который будет использоваться для зарядки.

Давайте в качестве примера, рассчитаем резистор для блока питания напряжением 5 Вольт. Заряжать будем аккумулятор 18650, емкостью 2400 мА/ч.

Итак, в самом начале зарядки падение напряжение на резисторе будет составлять:

U_r = 5 – 2.8 = 2.2 Вольта

Предположим, наш 5-вольтовый блок питания рассчитан на максимальный ток 1А. Самый большой ток схема будет потреблять в самом начале заряда, когда напряжение на аккумуляторе минимально и составляет 2.7-2.8 Вольта.

Внимание: в данных расчетах не учитывается вероятность того, что аккумулятор может быть очень глубоко разряжен и напряжение на нем может быть гораздо ниже, вплоть до нуля.

Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:

R = U / I = 2.2 / 1 = 2.2 Ом

Мощность рассеивания резистора:

P_r = I2R = 1*1*2.2 = 2.2 Вт

В самом конце заряда аккумулятора, когда напряжение на нем приблизится к 4.2 В, ток заряда будет составлять:

I_зар = (U_ип – 4.2) / R = (5 – 4.2) / 2.2 = 0.3 А

Т.е., как мы видим, все значения не выходят за рамки допустимых для данного аккумулятора: начальный ток не превышает максимально допустимый ток заряда для данного аккумулятора (2.4 А), а конечный ток превышает ток, при котором аккумулятор уже перестает набирать емкость (0.24 А).

Самый главный недостаток такой зарядки состоит в необходимости постоянно контролировать напряжение на аккумуляторе. И вручную отключить заряд, как только напряжение достигнет 4.2 Вольта. Дело в том, что литиевые аккумуляторы очень плохо переносят даже кратковременное перенапряжение – электродные массы начинают быстро деградировать, что неминуемо приводит к потери емкости. Одновременно с этим создаются все предпосылки для перегрева и разгерметизации.

Защита, встроенная в аккумулятор не позволит его перезарядить ни при каких обстоятельствах. Все, что вам остается сделать, это проконтролировать ток заряда, чтобы он не превысил допустимые значения для данного аккумулятора (платы защиты не умеют ограничивать ток заряда, к сожалению).

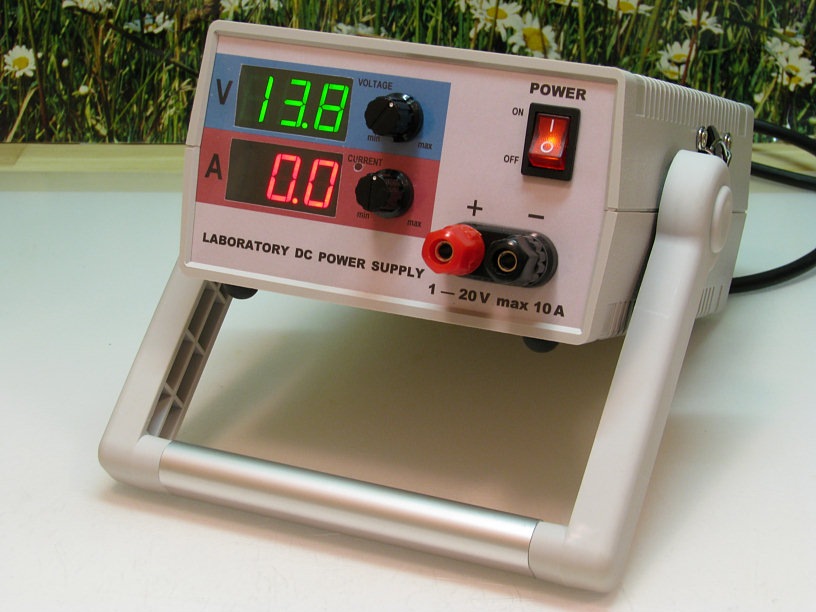

Зарядка при помощи лабораторного блока питания

Если в вашем распоряжении имеется блок питания с защитой (ограничением) по току, то вы спасены! Такой источник питания уже является полноценным зарядным устройством, реализующим правильный профиль заряда, о котором мы писали выше (СС/СV).

Все, что нужно сделать для зарядки li-ion – это выставить на блоке питания 4.2 вольта и установить желаемое ограничение по току. И можно подключать аккумулятор.

Вначале, когда аккумулятор еще разряжен, лабораторный блок питания будет работать в режиме защиты по току (т.е. будет стабилизировать выходной ток на заданном уровне). Затем, когда напряжение на банке поднимется до установленных 4.2В, блок питания перейдет в режим стабилизации напряжения, а ток при этом начнет падать.

Когда ток упадет до 0.05-0.1С, аккумулятор можно считать полностью заряженным.

Как видите, лабораторный БП – практически идеальное зарядное устройство! Единственное, что он не умеет делать автоматически, это принимать решение о полной зарядке аккумулятора и отключаться. Но это мелочь, на которую даже не стоит обращать внимания.
