Удаление ручки
Прямой демонтаж успокоительного 180 начинается с удаления ручки, которая крепится к корпусу бензопилы с помощью трех резиновых амортизаторов. Для снятия необходимо извлечь пластиковые заглушки из внутренней полости амортизаторов, затем использовать мощную отвертку, чтобы сначала выжать верхний амортизатор, а затем тот, который ближе к задней ручке.
В задней части рукоятки находится газовый триггер, который соединен с помощью катанки с карбюратором, чтобы отсоединить тягу от газового триггера, необходимо отвинтить два винта и разобрать ручку.
Когда ручка остается на одном и том же амортизаторе, необходимо отвинтить цепную пилу с внутренней стороны рукоятки и заломить в боковом направлении, снять корпус с последней резиновой ленты.
Поршневая группа бензопилы
Размеры цилиндропоршневой группы определяются в первую очередь диаметром поршня, изготовленного из жаропрочного алюминиевого сплава. Вне зависимости от модели ЦПГ бензопилы состоит из цилиндра, поршня, удерживающего пальца и двух фиксаторов.
Зеркало цилиндра бензопилы
С целью повышения компрессии в рабочем агрегате и, как следствие, увеличения мощности, многие производители устанавливают по два поршневых кольца. Изготовленные из специального чугуна компрессионные кольца бензопилы плотно прилегают к цилиндру, в результате чего обеспечивается герметичность камеры сгорания.
Поломка системы зажигания
Если оборудование вышло из строя, необходимо проверить систему зажигания, а конкретнее, саму свечу. Если свеча сухая, это значит, что топливо не попадает в цилиндр, и, следовательно, причина не в этом. Если на свече имеются следы от топливной смеси, нужно проверить правильность работы карбюратора, а также его регулировки. Свечу необходимо вытереть и просушить, а затем перекрыть подачу смеси и включить зажигание. Данные действия помогут убрать лишнюю топливную смесь и проветрить камеру сгорания. После этого свечу можно ставить на место и снова пытаться запустить пилу.
Если на данной детали есть сажа, то причина порой кроется в использовании некачественного масла. Еще одной причиной могут быть неправильные пропорции топливной смеси и масла. В данном случае свечу понадобится очистить от нагара, промыть и зачистить электроды
Нужно обратить внимание, что расстояние между электродами должно быть не больше 0,65 мм
Если на свечи присутствует сажа, следует убедиться в том, есть ли искра. Для этого на свече необходимо закрепить кабель зажигания, а гайку с цилиндром скрепляют плоскогубцами. После этого заводится стартер. Если искры нет – меняем свечу. Если замена не дает результата, проверяется проводка и все соединения.
READ Замена Банок В Аккумуляторе Шуруповерта Makita
Еще одной причиной поломки может быть вышедший из строя маховик. Чтобы его открутить потребуется специальный ключ, так как закручивается он очень крепко.
Чтобы заблокировать вал от прокручивания, необходимо снять свечу и через образовавшееся отверстие поставить стопор поршня. Ни в коем случае нельзя блокировать маховик силовой отверткой, вставленной меж его ребер и корпуса, так как лопасти маховика не смогут выдержать нагрузку и обломаются.
После блокировки поршня откручивается гайка. Когда она чуть ослабится, ее верхняя часть станет в уровень с кончиком вала, в этот момент можно установить металлическую выколотку на гайку и ударить по ней. Так маховик соскочит с вала, и его удастся снять без особых усилий.
Как поменять поршневую на бензопиле Штиль 180
При необходимости замены старой поршневой и установки новой, необходимо знать, как правильно это делается и соблюдать определенный алгоритм действий. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный ключ штиль, силовую отвертку, молоток, выколотку из мягкого материала, компрессор и стопор для поршня Штиль.
Приступая к работе по замене поршня или поршневой группы в сборе, бензопилу необходимо максимально качественно очистить от загрязнений. Далее, работа проводится по следующему алгоритму:
- Снимается верхняя крышка с пилы и выкручивается свеча зажигания.
- Убирается боковая крышка.
- При помощи силовой отвертки удаляются стопора с амортизаторов бензопилы, после чего его ручка отсоединяется от корпуса.
- Далее, необходимо снять ведущую звездочку и стартер.
- В свечное отверстие установить стопор поршня и раскрутить гайку крепления маховика и сцепление.
- Снять маховик, сцепление и механизм червячного привода маслонасоса, который расположен за сцеплением.
- Раскрутить два винта крепления карбюратора и воздушного фильтра. Снять фильтр, рычаг управления двигателем и карбюратор Штиль.
- Снять катушку зажигания и глушитель.
После того как все эти операции проведены, необходимо еще раз очистить пилу от грязи, после чего перевернуть ее днищем вверх и выкрутить четыре винта крепления двигателя к корпусу бензопилы. Выкрутив винты, двигатель отделяется от корпуса и еще раз очищается.
На снятом двигателе раскручиваются и снимается поддон, после чего поршень в сборе с коленчатым валом вынимается из двигателя.
Вынимая поршень из цилиндра, необходимо запомнить, как он был расположен относительно цилиндра.
Далее, при помощи небольшой отвертки, вынимаются стопорные кольца поршневого пальца, и коленвал отсоединяется от поршня.
В случае, когда необходимо заменить только поршень, можно установить его на коленвал, после чего смонтировать стопорные кольца поршневого пальца, при этом расположив их таким образом, чтобы место разрыва стопорного кольца, было направлено вниз. Это необходимо для того, чтобы при работе двигателя исключить вероятность самопроизвольного выскакивания стопорного кольца (согласно инструкции производителя Штиль). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.
Работу по установке поршня в цилиндр, необходимо проводить с максимальной внимательностью, т. к. компрессионные кольца хрупкие и легко ломаются.
Картер устанавливается на двигатель, в качестве прокладки используется герметик, после чего монтируются четыре винта крепления и затягиваются крест — накрест. Далее, двигатель устанавливается на корпус бензопилы. Последующая сборка производится по обратному алгоритму разборки.
SHTIL MS 180: сборка
Группа :. Сборка и обзор деталей бензопилы Stihl MS 180.
Если в результате осмотра было определено нарушение целостности шланга, то его заменяют. Если повреждения незначительные, то их можно скрыть с помощью герметика. Этот радикальный способ позволит снизить стоимость ремонта.
Если в результате давления на газ бензопила начинает глохнуть, то проблема заключается в карбюраторе. Также признаком неисправности карбюратора может стать затяжной старт бензопилы и невозможность набора оборотов.
Чаще всего такая неисправность возникает в результате износа резиновой манжеты, которая размещена на поршне топливного ускорителя. В результате этого при пуске инструмента происходит подсос воздуха. В основном такая поломка возникает через несколько лет эксплуатации бензопилы.
https://youtube.com/watch?v=HR77vArOJ_U
Устранение данной неисправности проводится в следующей последовательности:
- Снять карбюратор. Выкрутить винт, который удерживает крышку с мембраной. Карбюратор повернуть так, чтобы был виден штифт. С него нужно снять стопорное кольцо и отсоединить пружину воздушной заслонки. После этого дроссельную заслонку. Для этого нужно открутить винт, который ее удерживает. На следующем этапе нужно снять ось заслонки.
- Вытянуть ускоритель с пружиной. На нем есть манжета. Износ именно этого элемента приводит к подсосу воздуха и остановки двигателя после недавнего запуска. Поршенек с манжетой нужно заменить.
- Собрать карбюратор в обратной последовательности и установить на бензопилу.
Поэтапная разборка карбюратора
Роман Шведов 11 days ago
штилек то в китае собран
а звездочка ведущая похоже потихоньку подходит к собственному сроку (кушать отметины от цепи)
Yuriy777888 1 month ago
CrazyJOG 1 month ago
Странно, что компания с именованием предлагает для оборотистого мотора минералку! до 5 тыс можно еще, 5-9 будто мало-мало полусинтетика, все что выше. синтетика.
этак, а что необычного то? обычное масло.
Yuriy777888 Такая вот наклейка была у той пилы Штиль
Yuriy777888 5 months ago
Constantin Volku 5 months ago
Yuriy777888 конечно однако вот лишь цилиндр был чёрный а глушитель дудки свеча оригинал Bosch (Белая такая с голубыми палосами). Когда звонил они мне произнесли что даёт гарантийный талон Victad какой-то а не штиливский. что это означает. Да и ещё исправльте ошибку номера. А где фактически говоря отыскать этот заводьской номер. Купить пилу ?
Подскажите, приобрёл в первый раз stihl 180 начал заводить и запамятовал про тормоз. в смысле я знаю что по аннотации нужно заводить на тормозе однако я растерялся и при включённом тормозе газанул раза 3 пытаясь сбросить с тормоза ))) вот сейчас переживаю будто она там))
Спасибо успокоили)) конечно я позже и стал навесу заводить без тормоза. С Новым годом! ))
Yuriy777888 6 months ago
Денис Шангин, с Новым годом 2021.) ничего ужасного, пару прогазовок. не жутко, главное на тормозе длительно газ не содержать на полную, вот тогда ДА, тогда будут трудности. ну-ка, и на будущее. штиль 180 достаточно таки лёгкая бензопила, потому при соблюдении всех мер безопасности можно запускать движок не включая тормоз пильной цепи, однако опять ж таки припоминаю, всё это необходимо мастерить аккуратненько и при соблюдении всех мер безопасности.
Снятие маховика
Маховик бензопилы Штифт 180 скручен с большой силой, поэтому для его удаления требуется головка с металлическим кольцом. Гайка, удерживающая маховик, отключается на 13.
Чтобы заблокировать коленчатый вал от поворота, необходимо отвинтить свечу и установить пробку поршня через отверстие для свечи, если ее там нет, вы можете использовать старое кружево из стартера, с прикрепленными к нему узлами и погруженным в цилиндр через отверстие для свечи.
Категорически запрещается вращать маховик с помощью установки между ребрами и корпусом силовой отвертки и других инструментов, при таком способе блокировки от поворота лопасти маховика не способны выдерживать нагрузки и обрываться.
Сломалась клавиша управления бензопилы Stihl 180 — как устранить
Частая поломка бензопилы Штиль, которая случается по вине оператора, это неисправность в работе механизма управления двигателем. Точнее, когда посадочное место для рычага управления обламывается ввиду своих конструктивных особенностей, для решения этой проблемы потребуется замена корпуса пилы, что сделать самостоятельно достаточно сложно. Рассмотрим алгоритм ремонта своими руками, по которому проходит замена корпуса бензопилы:
- Корпус освобождается от блока рукояток;
- Снимается стартер, для этого с топливного и масляного бака снимаются крышки и раскручиваются винты крепления стартера;
- Далее, через свечное отверстие в цилиндр устанавливается стопор поршня, раскручивается маховик и снимается с вала двигателя;
- Снимается ведущая звездочка и раскручивается сцепление;
- Раскручиваются две гайки на 8 мм, удерживающие корпус воздушного фильтра и карбюратор, модули вынимаются из посадочных мест;
- На следующем этапе раскручиваются 4 винта, удерживающие двигатель на корпусе. В корпус бензопилы Штиль 180 в месте установки винтов крепления двигателя смонтированы специальные втулки, которые могут самостоятельно выпасть и потеряться.
- Последний момент, это снятие масляного насоса, резинового колена карбюратора и топливного и масляного баков.
Устанавливать детали в новый корпус необходимо с соблюдением обратной последовательности. Параллельно устранению основной неисправности, можно проверить резиновое колено карбюратора, деталь, выработавшая свой ресурс и утратившая эластичность, подлежит замене.
Алгоритм замены поршневой бензопилы
Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:
- Демонтаж верхней защитной крышки;
- Выкручивание свечи зажигания;
- Снятие боковой крышки;
- С помощью большой плоской отвертки убираются стопора с амортизаторов;
- В канал свечи помещаем шнурок для фиксации коленчатого вала и откручиваем сцепление и гайку маховика;
- Демонтаж ведущей звездочки цепи;
- Убираем карбюратор с воздушным фильтром;
- Снимаем модуль зажигания и выхлопную систему.
После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.
Перед демонтажем поршневой необходимо запомнить его расположение в цилиндре, чтобы в последующем не тратить время на повторную разборку и сборку силового агрегата.
Герметик для фиксации поддона бензопилы
Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.
Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.
Неисправность поршня и цилиндра
Если неисправен поршень или цилиндр, то здесь уже пахнет капитальным ремонтом. Со временем все механизмы выходят из строя, поэтому нужно быть готовыми и к такой поломке, особенно если инструменту уже не один десяток лет, и он отработал верой и правдой.
Ремонт ЦПГ бензопил
Убедиться в неисправности бензопилы ЦПГ (цилиндро-поршневой группы) можно путем выполнения следующих действий:
- Снимается глушитель
- Через отверстие можно осмотреть часть поршня. Если явных дефектов не наблюдается, то нужно измерить компрессию
- Для измерения компрессии применяется компрессометр, который ввинчивается вместо свечи
- При проворачивании коленвала (при помощи стартера) производятся измерения
- Если прибор покажет значение свыше 8-9 кгс/кв.см, то с компрессией все в порядке
Это интересно! Определить наличие компрессии можно на глаз, для чего свечное отверстие закрывается пальцем, и проворачивается коленвал. Если создаваемого давления в цилиндре достаточно, то палец будет всасываться внутрь.
Проблемы с системой смазки цепи
Если на цепь не подается смазочный материал, то это грозит развитием следующих событий:
- Быстрый износ цепи (притупление зубьев, растяжение, истирание шины)
- Износ двигателя, так как на инструмент возлагаются большие нагрузки
- Износ ведущей звездочки, которая также нуждается в смазке
Неисправности системы смазки цепи и их устранение своими руками
Если не поступает масло на цепь, то причина может заключаться в недостаточном количестве смазочного материала в бачке, неисправность маслонасоса, а также повреждение каналов. Устранить поломку можно только после определения точной причины неисправности бензопилы.
Поршневая группа бензопилы
Размеры цилиндропоршневой группы определяются в первую очередь диаметром поршня, изготовленного из жаропрочного алюминиевого сплава. Вне зависимости от модели ЦПГ бензопилы состоит из цилиндра, поршня, удерживающего пальца и двух фиксаторов.
Зеркало цилиндра бензопилы
С целью повышения компрессии в рабочем агрегате и, как следствие, увеличения мощности, многие производители устанавливают по два поршневых кольца. Изготовленные из специального чугуна компрессионные кольца бензопилы плотно прилегают к цилиндру, в результате чего обеспечивается герметичность камеры сгорания.
Куда указывает стрелка на поршне
Из-за того что поршни имеют правильную цилиндрическую форму, после извлечения многие неопытные мастера путаются, как их правильно вернуть на место.
Запомните главное правило: стрелка на поршне бензопилы смотрит по направлению выхлопа в сторону выхлопного отверстия цилиндра.
Поршни в цилиндрах в современных двигателях внутреннего сгорания имеют очень строгую позицию, поэтому стрелочка всегда указывает направление, куда двигаются выхлопные газы. Если у вас всё равно возникают вопросы, у садового инструмента есть инструкция по эксплуатации. Даже если она на английском языке, то перевести её не составит труда.
Причины неполадок поршневой бензопилы
Существует масса причин выхода из строя ЦПГ, которые принято разделять на две основные категории: естественный износ и искусственные неисправности. К первому виду неполадок, как видно из названия, относится физический износ трущихся деталей поршневой группы. Вторая категория более обширная и подразумевает под собой:
Элементы поршневой бензопилы
- сильный перегрев ДВС и, как следствие, появление термических задиров на поверхности поршня;
- облом нижней части поршня (юбки) ввиду длительности работы бензопилы на предельных оборотах;
- попадание в камеру сгорания инородных частиц и возникновение механических повреждений ЦПГ;
- облом компрессионного (поршневого) кольца из-за сильного износа или превышения допустимых оборотов пилы;
- несоответствие рекомендованных порций бензина и масла при приготовлении топливной смеси.

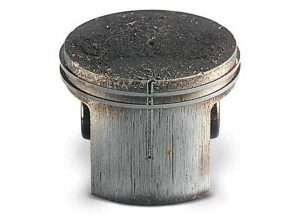

Изношенный поршень бензопилы
Специалисты не рекомендуют разбирать ЦПГ без особых на то причин. Однако если инструмент существенно потерял мощность, возник металлический звон в ДВС или при рывках стартером коленчатый вал не проворачивается, следует произвести диагностику поршневой бензопилы. В первую очередь для выявления неполадок мотора необходимо замерить компрессию в цилиндре. При существенном её отклонении от рекомендованных производителем значений можно смело утверждать, что на поверхности цилиндра или поршня имеются царапины, выработка, задиры. Именно падение компрессии является основанием для полной разборки и ремонта поршневой группы бензопилы.
Замена поршневой группы бензопилы Stihl MS-180
Последовательность и хронология того, как снять сцепление на бензопиле – одинаковая для всех инструментов, но вот причин его поломки может быть несколько. Это и лопнувшая пружина, та же пружина может покинуть свое место или отколоться кусочек от тарелки сцепления, и его самый традиционный износ.
С китайской пилы снимать проблемную деталь, чтобы поставить новую – вовсе несложно. Вам достаточно руководствоваться советами специалистов магазина КосиКоса, чтобы сделать все правильно.
Магазин бензоинструментов дает дельные рекомендации, подкрепляя их видео и схемами, но также и предлагает купить новые запчасти в контексте своего каталога. Пользователю бензопилой любого типа нужно знать, что грузы сцепления при работе на холостых оборотах все равно вращаются с коленчатым валом, при этом, не касаясь самого барабана.
Под воздействием усилия центробежного, когда обороты инструмент начинает набирать, и их число перерастает значение в 4000 оборотов за 1 минуту – эти грузы приводят сцепление в действие и оно передает движение пильной гарнитуре от двигателя.
В любой рабочей ситуации рассматриваемая деталь может прийти в негодность полностью или отдельная её часть, поэтому мы продемонстрируем: как снять и заменить её на новую.
Снятие и разборка двигателя
Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.
Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.
Снятие подшипников и сальников обычно не требует дополнительных инструментов, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.
Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.
ЦПГ бензопилы
Устройство ЦПГ
Итак, что входит в состав ЦПГ( цилиндро-поршневой группы):
- Поршень
- Цилиндр
- Кольца (маслосъемные и компрессионные)
ЦПГ это основной узел двигателя, неисправности которого неизбежно ведут к дорогостоящему ремонту. Для поддержания его в рабочем состоянии необходимо лишь четко следовать инструкции и соблюдать некоторые общие правила:
- Использовать качественные масла, разведенные в точной пропорции, которая указана производителем.
- Избегать перегрева двигателя.
- Соблюдать нормативы работы для класса бензопилы (бытовая, полупрофессиональная, профессиональная).
- Всегда использовать правильно наточенную цепь, установленную в нужном направлении.
Неисправности ЦПГ бензопилы:
- Износ поршня, цилиндра
- Износ колец
- Механические повреждения (скол колец, подшипника)
Все эти и другие не такие распространенные неисправности в итоге приводят к задирам на стенках цилиндра или поршня, что в свою очередь приводит к замене полностью цилиндро-поршневой группы.
Как диагностировать в результате чего возникли задиры?
Первым делом снимите глушитель и в образовавшемся окне осмотрите ЦПГ на предмет задиров.
Если задиры только со стороны глушителя, то это свидетельство того, что бензопилу перегрели.
Если задиры по всей окружности цилиндра и они равномерные и имеют большое истирание и темный цвет, то это свидетельство неправильно приготовленной топливной смеси.
задир при неправильной смеси
В случае если задиры имеют вид глубоких царапин, расположенных неравномерно, то это механические повреждения ЦПГ, которые возникают в случае попадания в цилиндр инородных тел или сколов деталей ЦПГ.
Задиры расположены в зоне кольца- плохое качество смеси. Так же возможно что пилу обкатывали «по-советски».
Вот неплохое видео о диагностике ЦПГ:
Вы можете помочь в составлении рейтинга бензопил, проголосовав в опросе: «Составляем рейтинг бензопил»
Что надо сделать:
1. Для того, чтобы почистить карбюратор бензопилы надо подготовить чистый, хорошо освещённый стол и все необходимые инструменты (включая спец. инструмент). Мелкий крепёж и детали карбюратора должны быть чистыми и разложены в порядке, соответствующем очерёдности разборки.
2. Сначала надо очистить снаружи двигатель бензопилы и корпус воздушного фильтра щёткой или сжатым воздухом.
3. Снять крышку воздушного фильтра, снять фильтрующий элемент, снять корпус воздушного фильтра. Для этого надо отстегнуть защёлки или выкрутить болты. Если, осмотрев корпус, не получается найти его крепление, надо обратиться к Руководству пользователя своей бензопилы или триммера, или найти информацию по деталям данного триммера / бензопилы в интернете. 4. Открутить крепёж, который крепит карбюратор к двигателю. Это могут быть или длинные болты, или шпильки с гайками и шайбами. Надо быть осторожным, чтобы гайка или шайба не упали в двигатель (может быть сложно достать).
5. Отсоединить от карбюратора тросик газа и тяги, запомнив как они были установлены, чтобы потом так же их установить на место. Если есть пружины, снимать их надо, стараясь не растянуть.
6. Стянуть со штуцеров карбюратора топливные шланги. Шланги можно аккуратно снять, используя круглогубцы. Если топливные шланги зажаты хомутами, то сначала надо снять эти хомуты.
7. Стянуть карбюратор со шпилек, стараясь не повредить прокладку, находящуюся между карбюратором и цилиндром бензопилы или триммера. Запомнить в каком положении стоял карбюратор, чтобы после очистки точно также установить его на место (обычно карбюратор симметричен и его ошибочно можно установить вверх ногами, но тогда будут проблемы с подсоединением шлангов и троса газа).
8. Почистить карбюратор снаружи жёсткой синтетической кисточкой так, чтобы грязь и мусор не попали внутрь карбюратора или в цилиндр двигателя бензопилы. Затем смыть всю грязь снаружи, используя туже кисточку и очиститель карбюратора (КарбКлинер). 9. Открутить винты крепления крышки диафрагмы карбюратора (обычно их 4)
Затем снять крышку диафрагмы, осторожно подковырнув её отвёрткой так, чтобы не повредить прокладку и привалочные поверхности на крышке и корпусе карбюратора, чтобы не нарушить герметичность соединения. Затем легонько за край снять диафрагму. Осмотреть каналы и полость на присутствие грязи и мусора
Осмотреть каналы и полость на присутствие грязи и мусора
Если есть мусоринки, надо их выдуть сжатым воздухом. Если есть смолистые отложения или закоксованность в виде «лака», их надо удалить, используя очиститель карбюратора
Осмотреть каналы и полость на присутствие грязи и мусора. Если есть мусоринки, надо их выдуть сжатым воздухом. Если есть смолистые отложения или закоксованность в виде «лака», их надо удалить, используя очиститель карбюратора.
10. Когда будет идеальная чистота под диафрагмой, установить крышку диафрагмы на место. Если в карбюраторе накопилось много смолистых отложений или «лака» и при снятии диафрагма порвалась, в таком случае надо купить ремкомплект карбюратора бензопилы, соответствующей марки и поменять диафрагму и прокладки.
11. Открутить топливный фильтр тонкой очистки в нижней части карбюратора. Надо выкрутить 4 винта (обычно) и аккуратно снять его, чтобы не повредить прокладку. Если прокладка будет повреждена, надо будет сделать или купить новую прокладку.
12. Надо осмотреть часть карбюратора, к которой подводится топливо. Если там есть смолистые отложения или «лак», надо их убрать очистителем карбюратора. Если этих отложений много или они сразу не удаляются, надо в техническую посуду (фотованночку или кастрюльку) набрать очистителя карбюратора и поместить в него на некоторое время детали карбюратора, которые надо очистить, чтобы очиститель разъел трудноудаляемые отложения.
13. Чтобы хорошо очистить и продуть штуцера лучше использовать трубочку на аэрозольном баллончике очистителя карбюратора. Также можно брызнуть очистителя в топливные шланги в местах их соединения со штуцерами.
14. Продуть сжатым воздухом все детали карбюратора, чтобы удалить остатки очистителя или загрязнений.
15. Собрать карбюратор, хорошо затянув все крепёжные винты.
16. Подсоеденить к карбюратору все шланги, трос газа, тяги и пружины, в порядке обратном порядку разборки. Как почистить карбюратор – всё.
17. Завести двигатель, чтобы проверить и при необходимости провести регулировку карбюратора.
Как поменять поршневую на бензопиле Штиль 180
По мере надобности подмены старенькой поршневой и установки новейшей, следует знать, как верно это делается и соблюдать определенный метод действий. Также нужно иметь маленькую шлицевую отвертку, особый комбинированный ключ штиль, силовую отвертку, молоток, выколотку из мягенького материала, компрессор и стопор для поршня Штиль.
Приступая к работе по подмене поршня либо поршневой группы в сборе, бензопилу нужно с максимальным качеством очистить от загрязнений. Дальше, работа проводится по последующему методу:
- Снимается верхняя крышка с пилы и выворачивается свеча зажигания.
- Убирается боковая крышка.
- С помощью силовой отвертки удаляются стопора с амортизаторов бензопилы, после этого его ручка отсоединяется от корпуса.
- Дальше, нужно снять ведомую звездочку и стартер.
- В свечное отверстие установить стопор поршня и раскрутить гайку крепления маховика и сцепление.
- Снять маховик, сцепление и механизм червячного привода маслонасоса, который размещен за сцеплением.
- Раскрутить два винта крепления карбюратора и воздушного фильтра. Снять фильтр, рычаг управления движком и карбюратор Штиль.
- Снять катушку зажигания и глушитель.
Когда эти операции проведены, нужно дополнительно очистить пилу от грязищи, далее перевернуть ее днищем ввысь и вывернуть четыре винта крепления мотора к корпусу бензопилы. Выкрутив винты, движок отделяется от корпуса и снова очищается.
На снятом движке раскручиваются и снимается поддон, после этого поршень в сборе с коленчатым валом вынимается из мотора.
Главная страница » Замена Поршневых Колец Бензопилы Штиль 180
Когда нужна замена поршня
Обстоятельств, по которым поршень нужно поменять, как вобщем, и на сто процентов поршневую, вам больше понравятся достаточно, увы что остается сделать нашему клиенту их делят на естественные и показавшиеся в ходе неверной эксплуатации. Естественные, это износ образовавшийся по причине длительной эксплуатации бензопилы Штиль 180. Искусственных еще не просто, к примеру:
- перегрев мотора и возникновение термических задиров;
Проводить диагностику ЦПГ нужно в этом случае если Штиль мс 180 резко растерял мощность иначе говоря не заводится, в этом случае стартер инструмента не проворачивается. Для которого предназначена конструкция если стартер проворачивается, увы пила не запускается, при всем этом конечно искра и горючее в цилиндр поступает исправно, нужно измерить компрессию в движке.
При возникновении подозрения на трудности с ЦПГ, лучше обратиться в авторизованный производителем сервисный центр, т. к. исключительно в нем быть без полного разбора точно диагностировать неисправность и по мере надобности провести высококачественный ремонт.
Видео: Как Заменить Поршневую На Бензопиле Stihl 180
Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.
Как заменить поршень бензопилой Stihl 180
Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.
При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:
- Верхняя крышка снимается с пилы и зажигается свеча зажигания.
- Снимите боковую крышку.
- С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
- Далее снимите приводную звезду и стартер.
- Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
- Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
- Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
- Снимите катушку зажигания и глушитель.
После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.
На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.
При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.
Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.
В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.
Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.
Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.
Почему бензопила Stihl не запускается после замены поршня
Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.
Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.
видео
На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.
Результат
Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.
