Фронтальная косилка для мотоблока
Само приспособление состоит из режущего аппарата и бруса. ВОМ размещен в трубе, которая соединяется с боковыми раскосами и подсоединяется к энергетическому средству. Столь удобная сенокосилка для мотоблока оснащена опорными колесами и специальной функцией складывания травы в компактные валики.
Зачастую фронтальные варианты актуальны для работы на больших площадях, ведь в случае с использованием особого приспособления (захват полосы – 3,5 м) за час можно «очистить от травы» около 10 гектаров. Навеска отлично справляется со своей задачей даже во время прохождения возле бордюров, зон рекреационного плана, дренажных канав и прочего.
https://youtube.com/watch?v=nnvrpuzdJkg
Благодаря герметичной сварной режущей балке процедура обновления ножевого замка происходит довольно быстро и просто. Дефлектор защитит внутренние механизмы от попадания лишнего мусора, а срезная шпонка выступает в качестве протектора режущих элементов от неопознанных препятствий.
Принцип работы и назначение
Когда диск вращается, ножи проходят по траве и разрезают ее, после чего верхняя часть растений падает на землю.
Источником энергии вращения диска, равно как и самоходным шасси, транспортирующим это устройство по участку, является мотоблок, двигатель которого соединен с косилкой через вал отбора мощности (ВОМ) или шкив отбора мощности (ШОМ).
Вращение ротора обеспечивает удерживаемый двумя подшипниками вал, который соединен с ВОМ или ШОМ через соответствующую передачу. Крепежные элементы надежно удерживают все детали косилки на корпусе мотоблока, благодаря чему высоту скашивания травы поднимают или опускают с помощью изменения угла наклона самоходного шасси.
Исключение составляют аппараты с так называемой плавающей косилкой. Ее отличие от обычной в том, что она свободно перемещается по вертикальной оси относительно мотоблока, а высоту скашивания травы задают салазки или колесики, поддерживающие косилку на весу.
Когда двигатель мотоблока работает, оператор сначала подключает привод к ВОМ или ШОМ, затем включает подходящую передачу и косилка начинает двигаться по участку.
Такая косилка предназначена для очистки территорий от зеленой массы, включая бурьян и другие сорняки, причем их высота и толщина мало влияет на эффективность применения аппарата, разве что придется перейти на пониженную скорость.
Однако для обслуживания газонов и территорий, засеянных культурной травой, такая косилка не подходит, ведь из-за медленного вращения ротора срез получается разлохмаченным. Кроме того, на аппаратах без колесиков или салазок сложно везде выдерживать одну высоту скашивания из-за чего стриженная поверхность выглядит неровно.
Конструктивные особенности
Устройства, производимые разными компаниями, могут различаться по внешним и некоторым техническим данным. Принцип же функционирования таких агрегатов идентичен и диктует неотъемлемый перечень узловых блоков, включаемых в конструкцию.
Стандартная роторная коса изготовлена из:
- рамы;
- подрамника;
- механизма уравновешивания;
- режущего аппарата;
- полевого делителя;
- тягового предохранителя;
- стойки;
- защиты режущего аппарата.
Рама – элемент, предназначенный для прикрепления насадки к мотоблоку. Имеет две оси, обращенные в стороны. Одна из них служит для закрепления рамы на нижние тяги ведущего аппарата. На вторую крепится предохранитель от перегрузки тяги, держащийся за счет болтов и двух гаек. К раме присоединятся элемент с кронштейном, который позволяет установить подрамник.
Подрамник – сварная часть, связывающая раму и режущий элемент. Он состоит из прямоугольного корпуса. С одной стороны приварена трубка с внедренными в нее втулками. Посередине находятся «уши», предназначенные для крепления транспортной тяги и устройства, регулирующего высоту. Сбоку выступает кронштейн, на который крепится тяговый предохранитель. На подрамнике фиксируется сам привод и защита ременной передачи.
Механизм уравновешивания предназначен для того, чтобы режущий аппарат повторял рельеф местности. Таким образом, достигается наилучшее скашивание растительности. При помощи данного механизма косилка также переводится в режим транспортировки. Его регулировка осуществляется специальными болтами натяжения.
Режущий аппарат производит скашивание. Его корпусом служит цельносварной картер. Режущие элементы опираются о почву посредством специального поддона, установленного снизу. Режущий аппарат может иметь на своем корпусе насколько роторов. В мотоблочной модификации их обычно два. Роторы оснащены двумя ножами. Передача механического усилия от мотора к ножам происходит посредством ременной тяги, редукторных узлов, ряда валов и шестерней.
Полевой делитель помогает разделять скошенную и нескошенную траву. Он состоит их щитка, пружины и болтовых креплений. Пружинный механизм позволяет делителю отодвигаться назад в момент переполнения срезанной растительностью.
В процессе скашивания режущий механизм может натолкнуться на препятствие. Во избежание поломки в данной ситуации, роторная косилка оснащается тяговым предохранителем. При помощи этого узла коса может отклоняться от рабочего положения до момента, установленного пользователем.
Стойка помогает удерживать навесной агрегат в удобном положении в момент его присоединения к мотоблоку.
Ножи агрегата вращаются на высокой скорости. Для безопасности человека, использующего оборудование, они помещаются в защитный кожух. Он может быть сделан из легкого металла или брезентовой ткани.
Различные модификации роторных косилок могут различаться наличием тех или иных деталей. Некоторые из них можно докупить, а другие изготовить самостоятельно.
Косилка-платформа
Чертеж косилки-повозки
На данном чертеже представлен вариант косилки-платформы, эффективно используемой в летнее время для кошения травы и сорняков, а в зимнее – в качестве снегоочистителя. Для уборки снежных масс на оборудование монтируют специальные насадки в форме звездочек, а летом – ножи. Эта модификация похожа на роторную косилку, однако, она трудная в исполнении. Данное оборудование позволяет срезать жесткую траву и убирать снежные наносы с наледью.
Конструкция данного оборудования, созданного своими руками, представляет собой два цилиндра соединенных зацепами с рамой и транспортерной лентой. Шасси создают из уголка или любого другого металла, который найдется в мастерской. На шасси устанавливают колеса, которые можно взять от ненужной коляски, и толстый фанерный лист, хотя в идеале лучше использовать металл. Габариты рамы могут быть разными, но оптимально будет 800х400 мм.
Главный узел состоит из двух цилиндров (5), ремня (3), рамы (10, 16, 17, 18,20), кронштейнов (19), уголков зацепов (4).
Рабочие цилиндры можно сделать из больших консервных банок, у которых необходимо вырезать дно и крышку, а на их место установить два кругляша из дерева. Вместо банок можно воспользоваться тонким металлическим листом и сделать из него 4 диска с внешним диаметром 200 мм и 4 с внутренним диаметром – 170 мм. При помощи болтов соединить попарно маленькие диски с большими. К этим конструкциям из дисков прикрепить по четыре ножа.
Поскольку ножи должны легко вращаться, то при их установке необходимо соблюсти между ними и дисками зазор в 1 мм. Тем не менее, необходимо чтобы все крепления были надежными, чтобы при вращении или столкновении со случайными камнями ножи не вырвало. Барабаны монтируются на раме, предварительно в них нужно установить втулки.
Рама собираемого своими руками. Оборудование состоит из верхней поперечины (10) и металлической полосы с уголками и подпяточными втулками (16). Для перекладины можно взять металлический уголок 35х35 мм. Цилиндры соединяются между собой ремнем, для установки которого в уголках высверливают пазы шириной 13 мм. Для этого же нижняя втулка ведущего барабана подвижно крепится на планке (15), а на верхние оси цилиндров устанавливаются натяжные уголки (20). К торцам поперечной балки натягивание уголков (20) осуществляется при помощи винтов М5х65 мм. Ремень для барабанов проще сделать из резиновой полосы, концы которой соединяются при помощи дюралевой пластины толщиной 2 мм.
Далее связать косилку с валом отбора мощности мотоблока. Работу косилки-повозки можно посмотреть на представленном видео.
https://youtube.com/watch?v=videoseries
Косилки для мотоблока
Все чаще можно увидеть, как владельцы дач и небольших фермерских хозяйств выполняют сенокос мотоблоком. Существует несколько разновидностей данного оборудования, отличающихся не только внешне, но и принципом действия.
На рынке можно встретить и подобрать следующие модификации:
- роторные косилки;
- фронтальные;
Фронтальные модели подразделяются на две категории:
- сегментные;
- цеповые.

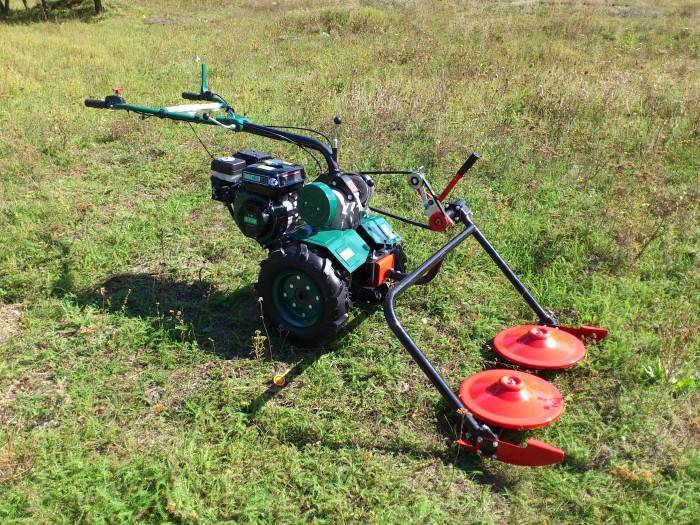

Роторная косилка с мотоблоком
Выбирая навесное оборудование для себя, стоит учитывать следующие особенности:
Каким образом трава будет укладываться:
- в валки — этот вариант позволит без привлечения дополнительного оборудования (граблей) быстро сформировать стог;
- в покос — трава ровным слоем покрывает газон, потребуется дополнительное оборудования для ее сбора и укладки;
- мульчирование — трава измельчается, становясь естественным удобрением для растений (кустарника, деревьев и т. д.).
Высоту скоса:
- 5 см.;
- до 20 см.
Ширину захвата — зависит от конкретной модели.
Способ агрегации с моторизированным устройством:
- спереди мотоблока — наиболее востребованный вариант;
- сзади — это цеповые газонокосилки, используемые все больше для окультуривания газонов;
- сбоку (полунавес) — опорное колесо принимает на себя основной вес косилки, такие модели более актуальны для мини-тракторов.
- Мощность сенокосильного агрегата. Чем она выше, тем функциональнее насадка — с ее помощью можно будет скосить не только траву, но и кустарник, поросль молодых деревьев до 3.5 см в диаметре.
- Частоты вращения рабочих органов сенокосилки.
Роторная косилка
Роторная насадка на мотоблок может крепиться всеми тремя способами (сзади, спереди, сбоку), в зависимости от месторасположения режущих органов у конкретной модели косилки.
Модельный ряд дисковых (роторных) косилок предполагает наличие одного, двух, или трех дисков, которые закреплены на жесткой раме. К этой же раме прикреплено и опорное колесо, соединенное с рабочими органами косилки посредством передачи. Это опорное колесо своим вращением приводит в действие рабочие органы сенокосилки.
Основное применение роторной косилки к мотоблоку с ВОМ:
- борьба с сорняком;
- покос трав;
- покос сена;
- скос упавшей травы.
Предлагаем посмотреть видео работы дисковой (роторной) косилки для мотоблока:
Сегментная косилка
Сегментная косилка для мотоблока является разновидностью фронтальных сенокосилок, предназначена для покоса трав и сена на территориях с различным рельефом, причем трава срезается непосредственно под корень. Такие сенокосилки могут крепиться двумя способами к мотоблоку:
- спереди при помощи приводного ремня (задействовать лучше трехручейковый шкив);
- сзади, при помощи вала отбора мощности (ВОМ) и специального переходника (адаптера).
Насадка используется как для мягких, так и для твердых трав, актуальна и для покоса стерни.
Конструкция очень простая и неприхотливая в уходе. Сенокосилка состоит из жесткой рамы, на которой закреплены два бруска с режущими элементами (пальцами), один из которых полностью неподвижен, второй совершает возвратно-поступательные движения вправо-влево. Принцип ножниц — трава попадает между режущих кромок и срезается ими.
Предлагаем посмотреть видео работы китайской сенокосилки для мотоблока:
Цеповая косилка
Это тоже разновидность фронтальных косилок на мотоблок, однако цеповые модификации агрегатируются с моторизированным устройством только сзади. Высота среза регулируется специальным роликом. Насадка позволяет скашивать не только траву и сено, но и кустарник толщиной до 3 см. Это довольно тяжелые насадки, их вес может превышать 100 кг.
Косилка КМ-0,5
О том, как работает цеповая косилка на мотоблок расскажет видео:
https://youtube.com/watch?v=QmzIuLKbdzA
Особенности и устройство
Этот вид навесного оборудования отличается от других вариантов не только по назначению, но и по способу скашивания травы. Более того – есть разные типы косилок, но все они выполняют схожие функции, имеют одинаковые узлы в конструкции. Что касается главных особенностей, они такие:
Косить можно траву или же сорняки с толстыми твердыми стеблями, мелкую поросль
Важно подобрать вариант, который справится с нагрузкой, не выйдет из строя через короткий срок.
Производительность у разных видов различается. Подбирать следует под площадь участка, если она небольшая, лучше всего применять самые простые системы
Для больших участков следует использовать более сложные и производительные системы.
Привод, от которого работает навесное оборудование, зависит от типа мотоблока, места крепления. Чаще всего его присоединяют через ременную передачу, гораздо реже – с помощью вала отбора мощности.
На раме закрепляются основные узлы, поэтому она должна быть прочной, выдерживать нагрузки. Важным элементом является соединение с мотоблоком, если нет специальноого соединительного узла, понадобится использовать дополнительную сцепку, ее можно купить в готовом виде.
Рабочий узел может иметь разную конфигурацию, все зависит от того, для чего надо косить траву или другие растения. Если для заготовки сена, то выбирать стоит сегментный либо дисковый варианты, они аккуратно срезают стебли. Когда нужно просто убрать сорняки, больше подойдет тележка-мульчер, после которой остается измельченная зеленая масса.
Производительность у разных моделей отличается. Поэтому подбирать стоит исходя их того, какие площади придется косить.
При изготовлении самодельной косилки для мотоблока лучше предварительно посмотреть готовые варианты, увидеть их в реальности. Тогда будет намного проще собирать конструкцию, плюс легче разобраться в устройстве некоторых узлов, чтобы реализовать их самостоятельно.
Характеристики
Косилка для мотоблока представляет собой механизированный прибор, соединяемый с валом отбора мощности агрегата посредством ремённой передачи. Прибор прост в использовании, легко монтируется на мотоблок, вполне ремонтопригоден, не имеет проблем с запчастями и не требует специального обслуживания. Кроме того, косилка удобна при транспортировке и не занимает много места при хранении. Благодаря продуманной конструкции и отсутствию сложных узлов и агрегатов устройство редко ломается и отличается продолжительным сроком эксплуатации.
Несмотря на то что косилка является прибором узкого профиля, сфера её применения довольно широка. Прибор используют для скашивания сорняков, удаления ботвы свёклы и картофеля перед уборкой самих корнеплодов, а также для заготовки кормов для крупного рогатого скота и выравнивания газона во дворе или на участке. Кроме того, при помощи косилки можно убирать зерновые, срезать мелкий кустарник и культивировать участок, сильно заросший бурьяном.
На современном рынке малой сельскохозяйственной техники косилки представлены в широком ассортименте. Это значительно облегчает выбор нужной модели и позволяет приобрести как дорогое многофункциональное устройство, так и совсем простенькие бюджетные экземпляры. Стоимость новых косилок начинается от 11 тысяч рублей, при этом подержанный агрегат можно купить всего за 6–8 тысяч рублей. За более серьёзные образцы новой техники придётся выложить порядка 20 тысяч рублей, а при покупке той же модели, но с небольшой наработкой – около 10–12 тысяч рублей. В любом случае покупка даже новой модели обойдётся намного дешевле стоимости популярной чешской косилки «МФ-70», цена на которую достигает 100 тысяч рублей.
Разновидности и устройство
В зависимости от конструктивных особенностей косилки бываю двух типов: роторные и сегментные.

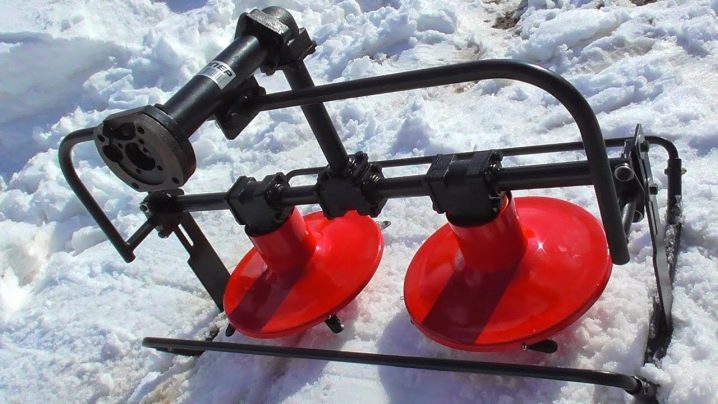

Роторная косилка для мотоблока
Роторные
Для данных механизмов в качестве рабочих элементов выступают дисковые устройства. Они довольно производительны и абсолютно безопасны в процессе эксплуатации. Роторная косилка для мотоблока Нева способна укладывать скошенные растения ровными рядами, благодаря чему значительно упрощается их последующая сушка и отпадает надобность в использовании вил и граблей. Агрегат этого типа используется для покоса растительности на обочинах и откосах дорог, а также для удаления травы на территориях частных дворов и усадеб.
Косилки роторного типа могут быть однодисковыми и двухдисковыми. Их крепление к мотоблоку осуществляется в передней части устройства. Как осуществляется их деятельность? Крутящий момент от работающего двигателя передаётся на вал отбора мощности, который в свою очередь посредством клиновидного ремня взаимодействует с рабочими органами. Далее, под воздействием центробежной силы ножки дисков соприкасаются с поверхностью травы и осуществляют её срезание. Для защиты дисков от камней и твёрдых предметов конструкцией агрегата предусмотрены защитные кожухи.
Сегментная косилка для мотоблока
Сегментные
Косилки сегментного типа представляют собой устройства, в состав которых входит рама и режущие компоненты (пальцы), соединённые между собой специальными крепежами. Принцип функционирования такого агрегат имеет схожесть с работой классических ножниц: одна часть механизма находится в неподвижном состоянии, а другая совершает прямолинейные движения — влево и вправо.
Когда крутящий момент от мотоблока передаётся на косилку, то происходят поступательные колебания ножниц и растения, попадающие между их пальцами, быстро и аккуратно срезаются. Благодаря рациональной форме устройства, растительность укладывается по обе стороны от агрегата. В результате получаются равномерные валки, для уборки которых потребуются дополнительные приспособления, такие как вилы и грабли. Сегментная косилка для мотоблока Нева способна осуществлять свою деятельность на участках со сложной линией рельефа при покосе зерновых и травяных культур. Смещение рабочей составляющей косилки по отношению к мотоблоку при этом может составлять порядка 20%.
Роторная косилка – как сделать своими руками?
Этот вид распространенного навесного оборудования будет максимально эффективным на любом участке. Если на нем проросла невысокая трава, то приспособление будет просто измельчать ее, а если сорняки достаточно высокие, то косилка будет скашивать их.
Для изготовление роторной косилки обязательно нужно изучить чертежи. В них должны быть указаны габариты каждой детали конструкции и методы их крепления.
Дальнейший порядок действий при сборке выглядит следующим образом:
- Для начала нужно найти 2 диска – их можно взять от имеющейся в хозяйстве зерновой сеялки или любого другого оборудования. Также для работы потребуется редуктор и цепь от бензопилы;
- Чтобы сделать ось, на которую будут монтироваться ножи, следует использовать трубу из углеродистой стали, диаметром по всей длине примерно в 1 см. Для того, чтобы ножи свободно вращались, ось затягивается диском до упора;
- Изготовленные ранее диски потребуется закрепить на сварной раме и подключить ее к приводу предусмотренного в конструкции вала отбора мощности мотоблока. Следует убедиться, что при вращении диски будут вращаться навстречу друг другу – таким образом они будут складывать скошенную траву в аккуратные ряды.
Изготовленная таким способом самодельная роторная косилка позволит быстро избавиться от сорняков и кустов любой высоты и толщины. Собранное оборудование не нуждается в частом ремонте и специальном обслуживании.
Как правильно подключать
Косилку присоединяют через ременную передачу, этот вариант надо рассмотреть подробно. Процесс простой, но если что-то сделать неправильно, оборудование сломается или будет работать неправильно. Следовать инструкции:
- Проверить крепеж, затянуть его при необходимости. Осматривать ножи на предмет повреждений.
- Присоединить оборудование, косилка на мотоблок крепится жестко. Тип соединения зависит от того, с какой стороны расположен узел. Жестко затянуть болты, не должно быть люфта.
- Надеть ремень на шкивы. Регулировать натяжение прижимным роликом.
- Запустить мотоблок. Включить оборудование на небольших оборотах, чтобы убедиться, что оно работает нормально.
- Проконтролировать высоту скашивания. Когда нужно — отрегулировать ее.
Совет!При покупке косилки лучше всего, если в магазине покажут, как ее ставить и подключать. Наглядный пример намного понятнее, чем описание в инструкции.
Когда в процессе работы возникли посторонние шумы или что-то попало под движущиеся части, надо остановиться и найти проблему. Если этого не сделать, косилка может сломаться, что опасно для того, кто управляет мотоблоком.

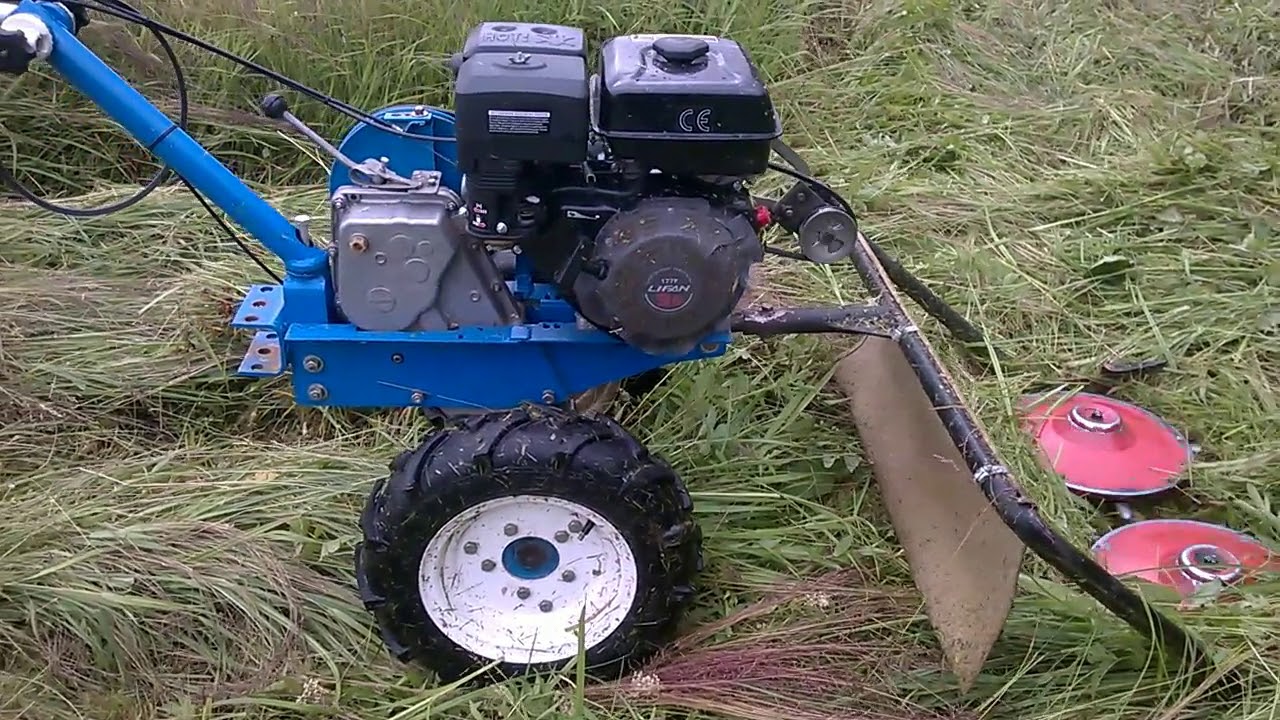

Роторная косилка для мотоблока: принцип работы и особенности
Эта модификация предназначена для работы, в том числе, и на неровностях почвы. Она бывает однодисковой (с режущей кромкой ножей единственного роторного диска) и двухдисковой (соответственно, с двумя роторами, ножи которых вращаются, как правило, друг навстречу другу).
Среди преимуществ роторной косилки следующее:
- Повышенная маневренность за счет компактности и облегченного веса для идеальной маневренности между кустами и деревьями;
- Подходит для мотоблоков и с водяным, и с воздушным охлаждением;
- В зависимости от модели ширина покоса может быть в диапазоне 52-80 см, а высота забора ростка – 5-14 см. Все это, разумеется, регулируется при работе мотоблока с косилкой;
- Можно менять угол установки ножей для повышения их эффективности для труднодоступных мест. Также с этой же целью можно оснащать изделие дополнительными лыжами;
- Наличие специальных барабанов, задача которых проталкивать растения, благодаря чему инструмент не забивается даже с толстыми и жесткими их сортами.
Область применения: сенокос, уборка сорняка с обочин, подрезка небольшого кустарника. После скоса, отходы укладываются в т.н. валки, что удобно для ее последующей уборки или утилизации. На выходе масса получается достаточно измельченной, чтобы ее сразу применять в удобрении почвы, накрывке растений, подготовке перегноя без использования дополнительно мульчиватора.
Описание
РАСПРОДАЖА!!! ВОЗМОЖНА ОПЛАТА ПРИ ПОЛУЧЕНИИ!
Модернизированный вариант косилки «Заря»: перемещенная верхняя рама делает привычную и проверенную временем роторную косилку ещё производительнее и удобнее. Улучшенный вариант предназначен для кошения густой и высокой травы, которая не забивается под раму оборудования как в стандартном варианте.
Косилка роторная навесная «Заря» и ее модификации предназначена для кошения грубостебельной и травяной растительности с повышенной урожайностью, расположенной на малых участках и неудобицах, обочинах дорог, на склонах крутизной до 20, при этом боковой наклон не более 8. Кроме того, она может быть использована для скашивания зерновых культур и мелкого одиночного кустарника. Наша косилка роторного типа не имеет аналогов в малой механизации, она безопаснее по сравнению с фронтальными стригущими косилками, при этом скошенную траву укладывает в ряд, что не требует ее дальнейшего грабления.
Совместимость с мотоблоками Ока, Нева, МБ-1, МБ-2, Каскад, Луч. Привод косилки осуществляется через шкивы и клиноременную передачу.Ножи на косилке сегментные.
ПОДАРОК!!!
Запасные ножи….8шт.
Запасной ремень….1шт.
Производитель: Россия (ООО Вулкан)
Технические характеристики.
Габаритные размеры, мм
Длина 810 Ширина 930 Высота 780 Масса, кг, не более 26 Ширина захвата, мм 800 Рабочая скорость косилки, км/ч 2,87 Высота скашиваемой травы, мм до 1000 Производительность кошения травы, га/ч, не менее 0,2 Частота вращения режущего диска, об/мин 2370…2635 Регулируемая высота скашивания, высота стерни, см 3-10
