Как вывести трубу через крышу бани своими руками: пошаговая инструкция, видео

Варианты устройства дымохода

Еще один вариант, как установить трубу в бане – вывести ее наружу не через потолок, а через стену, провести вдоль здания вертикально снаружи до нужной высоты. В данном случае вам придется потратиться на проделывание и обработку отверстия в стене, сквозь которое будет проходить труба. Этот вариант, помимо прочего, еще и приводит к снижению оттока горючих газов из помещения, из-за чего качество эксплуатации печки существенно снижается.

Дымоход из кирпича или керамики считается самым надежным и безопасным в плане эксплуатации и рисков возгорания. Правда, расход топлива на такую печь немного больше, чем в прочих вариантах, поскольку такой дымоход нуждается в прогреве.

Подводя итог всему сказанному, отметим, что важнее всего при обустройстве дымовой трубы в бане – соблюсти все строительные нормативы для таких сооружений, а также позаботиться о наличии заранее предусмотренного проектом бани выхода для дымохода в потолке. В процессе работы это отверстие достаточно просто изолировать специальными материалами для предотвращения возгорания или сквозняка.

Что касается собственно дымовой трубы, то она может быть выполнена в любом из приведенных выше вариантов. В данном случае все зависит от желания и финансовых ресурсов хозяина бани, а также от выбранного отопительного прибора.

Изготовление и установка дымохода своими руками

Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.

Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.

Чертеж и схемы

На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:

• расстояние от деревянной стены — не менее 50 см;
• расстояние от свеса крыши — не менее 25 см;
• высота трубы над крышей рассчитывается так, чтобы край дымохода был на 50 см выше конька.

Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.

Расчет размеров

Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:

• для стандартной печи в бане или промышленного устройства до 3,5 кВт применяют изделия сечением 14х14 см или диаметром около 15-16 см;
• банную печь мощностью 3,5-5.2 кВт оборудуют дымоходом сечением 14х20 см или диаметром около 20 см;
• для более мощных отопительных приборов рекомендуются дымоотводы сечением 14х27 см или диаметром не менее 25 см.

При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.

Подбираем место выхода дымохода

Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.

В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.

Монтаж

В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.

Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.

Внутренний конец проведенной через разделку секции соединяют с патрубком печи или заранее проложенной горизонтальной частью трубопровода. Если сечение патрубка отличается от внутреннего сечения дымохода, применяют переходные элементы. Герметизируют соединение огнестойким материалом. При желании между патрубком печи и секцией трубы в разделке ставят модуль с задвижкой.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность

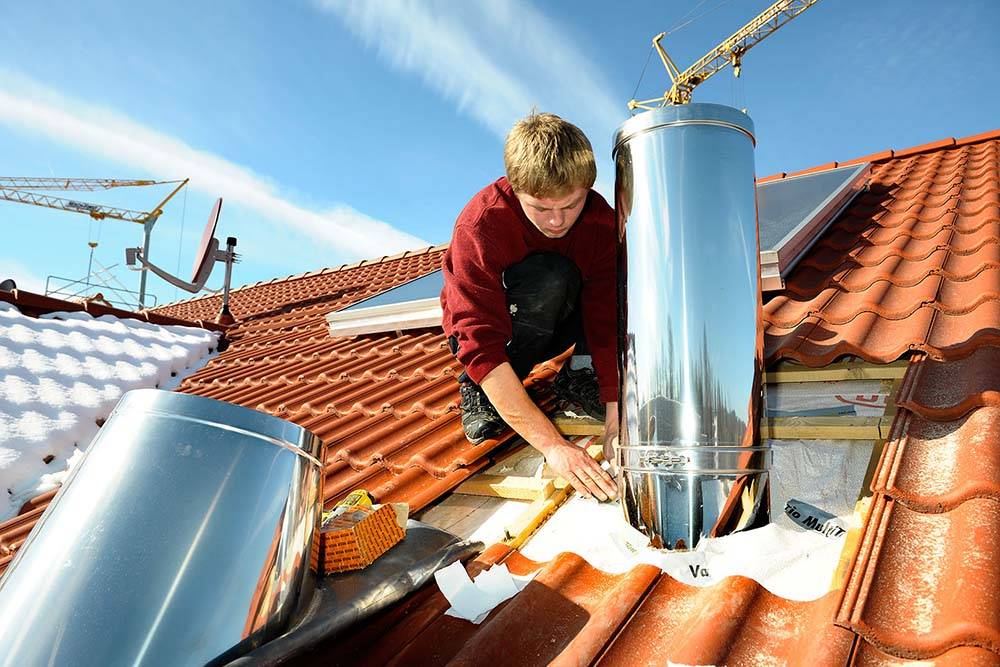

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

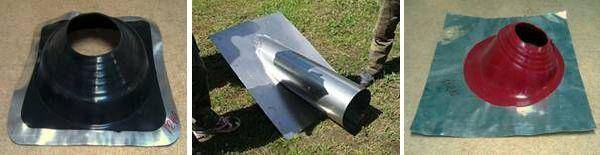

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Технология монтажа сэндвич-дымохода

Отличительной чертой от других видов служит двухслойность трубы-сэндвича. Не считаются дорогим расходным материалом для установки. Достаточно быстрый способ монтажа. За 1 день можно установить данную конструкцию, понадобятся комплектующие элементы.

Детали трубы предполагают элементы из нержавеющей стали 0,5-1 мм. Обернута утеплителем из негорючего материала. Сверху имеет защитный пласт из кожухи, дополнительный слой для удерживания тепа и повреждения трубы от плохой погоды. Если труба находится снаружи, то не удастся избежать неприятного момента, как порча металла конструкции.

Монтаж сэндвич-дымохода в бане отклоняется от стандартных способов. Причиной служит разная проводимость температуры на стадии выхода горения.

Основные правила монтажа:

1. Соблюдения правил пожарной безопасности при установке. Правильная прокладка сэндвич-дымохода послужит залогом успеха и обезопасит от возгорания.
2. Отверстие выхода из крыши не должно находится под действием ветра.
3. Следить за высотой дымохода от горелки, должна составлять до 6м.
4. Диаметр сопоставить с размерами сечения, не допуская отклонения от выхода котла.
5. Длина части соединения с генератором, отводящим тепло с основным стволом до 3м.
6. Поворот трубопровода на 90 градусов должен составлять не более трех.
7. Прямой трубопровод огибая составные конструкции отклоняется в 1мм, а угол поворота 45 градусов у сэндвич-дымохода.
8. Внизу конструкции будет правильное расположение конденсатора для накопления топлива.

Виды дымоходов и способы монтажа оставляют широкий выбор для оснащения своими руками места, где проводятся водные процедуры.

Соблюдая правила, руководствуясь чертежами, советами знатоков, значительно сэкономить время и деньги. Но не забывать соблюдать пожарные правила безопасности, не нанесите урон.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Основные требования к дымоходу в бане

1. Площадь сечения дымоотводящей трубы должна быть не меньше площади сечения отводящего патрубка в печи для бани.
2. Оптимальная длина дымохода – 5 метров, начиная от колосника дровяной печи и кончая оголовком.
3. Сборная труба должна быть вертикальной и без уступов. Допускается отклонение от вертикали на угол не более 30˚ при горизонтальном смещении не более одного метра.
4.  Рекомендуемая высота возвышения над уровнем конька крыши должна соответствовать следующим параметрам:

   Примечание: если высота дымохода от уровня кровли до оголовка (дефлектора) больше 1.2-1.5 метра, то следует установить растяжки со специальными обжимными хомутами.

5. Для кровли из сгораемых материалов (битума, деревянной черепицы и т.п.) в окончании дымовой трубы должен быть установлен дефлектор с нержавеющей сеткой-искрогасителем с ячейками не больше 5×5 мм.
6. Места прохода дымохода сэндвича через межэтажные или чердачные перекрытия, а так же через кровлю должны быть выполнены с соблюдением следующих требований:
   • с разделкой прохода термоизоляционными материалами – расстояние от наружной дымовой трубы до деревянного перекрытия или кровли должно быть не менее 130 мм;
   • без разделки прохода термоизоляционными материалами – не менее 500 мм.
7. Горизонтальный дымоотводящий канал от выходного патрубка печи не должен иметь длину более одного метра.
8. Не допускается состыковка дымовых модулей в плоскости перекрытия и кровле. Места сочленений должны быть доступны визуальному контролю. Например, при прохождении трубы через потолок в парилке, нижняя ее часть должна быть в парной, а верхняя – на чердаке или мансардном этаже.
9. На чердаке не допускается монтаж прочисток, горизонтальных отводов и других подобных элементов. Из чердачного перекрытия дымовая труба должна быть направлена непосредственно в кровлю.
10. Недопустимы соприкосновения дымовых труб с другими инженерными коммуникациями: электропроводкой, вентиляцией, водопроводом, канализацией и газовым трубопроводом.
11. Запрещается в качестве первого модуля для соединения с патрубком печи-каменки использовать трубу-сэндвич. Непосредственное соединение дымохода и печи должно производиться одностенной трубой или непосредственно с нагревательным бачком, если он предусмотрен схемой дымохода.
12. Для обеспечения надлежащей пожарной безопасности дымоход должен осматриваться не реже одного раза в год. Выявленные недостатки должны быть незамедлительно исправлены. Показателем неисправности дымохода может служить наличие копоти и сажи на швах и в местах сочленений дымовых модулей.

Как правило, устранение неисправностей сводится к замене поврежденных элементов дымохода или к их дополнительной обработке жаростойким герметиком, например, «Penosil Sealant +1500» или «Пентэласт-1130».

Примечание: вышеуказанные требования приведены на основании норм и правил СНиП 41-01-2003.

Особенности проходных узлов

При выведении трубы через крышу необходимо решить следующие проблемы:

1. Формирование надежного теплового барьера, защищающего кровельный материал от разогрева сверх допустимой температуры.
2. Надежная гидрозащита трубы от осадков и стекающих по скату крыши потоков воды.
3. Восстановление многослойной банной защиты для предотвращения потери тепла и выхода пара из парилки.

В соответствии с действующими нормами расстояние от дымоходной трубы до горючего кровельного материала даже с учетом создания теплового барьера должно составлять не менее 14-26 см (в зависимости от используемых материалов). Таким образом, в многослойной банной защите создается достаточно большое окно, где защитные слои удаляются. Для восстановления защиты проходной участок, прежде всего, отделяется от общей крыши. Для этого устанавливаются дополнительные стропильные опоры вокруг трубы, которые связываются перемычками. Создается изолированный короб, который заполняют базальтовой минеральной ватой и покрывают гидро- и пароизоляционным рулонным материалом. Края защитных пленок формируются в форме конверта и заводятся на поверхность трубы, где закрепляются скобами или гвоздями. Все участки стыка надежно герметизируются теплостойкими клеевыми составами. Отвод потока воды и конденсата лучше всего осуществлять с помощью специальных дренажных желобов, которые устанавливаются непосредственно вокруг трубы.

Они выполняются из эластичного гидроизоляционного материала и надежно защищают от влаги место прохода через крышу. В конструкцию входит фланец и фартук из силиконового полимера или резины. Фланец также обладает определенной эластичностью, но упрочнен путем металлизации. Такой готовый герметизирующий узел одевается на трубу и плотно её охватывает. Края фартука заводятся под кровельное покрытие.

При монтаже проходного узла важно надежно загерметизировать все стыки. С этой целью используются специальные клеевые составы с повышенной нагревостойкостью

Чаще всего рекомендуются специальные герметики на основе силикона, которые сохраняют работоспособность при температуре до 350-4000С.

Печная труба бани играет важную роль и является обязательным элементом при использовании твердого топлива. При обустройстве дымохода и проведении его через крышу должны быть соблюдены все нормы пожарной безопасности, а также восстановлены все банные защитные слои.

Пример вертикального дымохода сэндвич для русской бани

Ниже приведены изображения с дымоходом в русской бревенчатой бане. Для наглядности показана дровяная печь-каменка от финского производителя банного оборудования и принадлежностей «Harvia». Обслуживание печи производится вне парилки, например, в предбаннике, а для получения горячей воды на трубу установлен бачок из нержавеющей стали. Для регулировки тяги выше бачка смонтирован поворотный шибер.



Проход дымохода через деревянное межэтажное перекрытие

В качестве основного элемента используется потолочно-проходной узел (ППУ), имеющий воздушную прослойку между стальным кожухом и термоизолятором минерит. Данная конструкция позволяет уменьшить размеры разделки потолочного перекрытия без потери утеплительных свойств.

На этом эскизе показана конструкция ППУ, а также порядок закладки теплоизоляции в проходе через перекрытие.

В зазор между трубой и внутренней стенкой ППУ укладывается термостойкая базальтовая вата, а между его наружной поверхностью и минеритом остается воздушное пространство, являющееся дополнительным природным теплоизолятором.

По внешнему контуру ППУ также закладывается базальтовая вата, которая в свою очередь примыкает к базальтовому картону. Картон дополнительно изолирует от воздействия тепла деревянные элементы перекрытия.

Со стороны парилки ППУ закрывается стальным коробчатым кожухом с отверстием под сэндвич, а на чердаке листовым минеритом. Вся разделка в чердачном помещении вначале закрывается листовым фланцем, а затем стальным кожухом, который закрепляется к нему саморезами по металлу.

Проход дымохода через крышу с кровлей из сгораемых материалов

Схема разделки кровли показана на предыдущем эскизе.

Основные работы по разделке кровли сводятся к следующему:

• Разметка и разделка кровли с учетом того, чтобы от наружной поверхности дымовой трубы до края проема был зазор не менее 130 мм. Это нужно для обеспечения пожарной безопасности.
• На очередной сэндвич одевается стальной подкрышный лист с овальным отверстием, верхняя часть сэндвича заводится в проем, а нижняя соединяется с ранее собранным дымоходом. Помним, что стыковочное соединение не должно находиться в плоскости проема.
• Сверху крыши на сэндвич одевается свинцовая основа с углом 30˚ (или по-другому – угловая крышная разделка). Свинцовое основание позволяет постукиванием плотно подогнать его к поверхности кровли.
• Со стороны чердака вырезанный проем вначале заделывается базальтовым картоном, а затем термостойкой базальтовой ватой, и все это закрывается подкрышным листом при помощи саморезов по дереву.
• Чтобы обеспечить достаточную герметизацию от атмосферных осадков, во всему контуру свинцовой основы наносится кровельный битумный герметик на резиновой основе, например, «Casco Roofseal» или ему подобный. То же самое надо сделать и со стороны чердака.

Правила безопасности

Проход трубы через потолок бани регламентируется СНиП 41-01-2003. Данный документ гласит, что:

• проход трубы бани в потолке должен располагаться на минимальном расстоянии в 350 мм от легко воспламеняющихся конструкций и 250 мм от трудно воспламеняющихся элементов;
• идеальным считается это расстояние оставить не закрытым (воздушным). Однако такая конструкция будет терять большое количество тепла;
• указанное расстояние заполняется негорючими материалами;
• отверстие необходимо закрыть металлическими листами (чаще применяется нержавейка, которая не портит внешний вид помещения);
• труба в бане через потолок и крышу не должна иметь стыков. Этот фактор необходимо учесть при конструировании дымохода;
• максимальная длина трубопровода, проходящего через потолок или крышу не должна превышать 1 м;
• дымоход не должен крепиться к перекрытию или кровле жестко.

В ходе повышения и понижения температуры труба может соответственно немного расширяться и сужаться. Прочное крепление приведет к деформации трубы или проходимого перекрытия.

Выбор теплоизоляционного материала

Теплоизолятором могут быть следующие материалы:

базальтовая или минеральная вата. Утеплитель способен выдерживать нагрев до 600ºС. Основными недостатками является: выделение формальдегида, так как в состав материала входят смолы и неустойчивость защитных качеств при намокании, что возможно в случае образования конденсата;

Базальтовая вата

керамзит. Материал обладает отличными свойствами. При намокании керамзит быстро восстанавливает свои функции. Однако для обустройства перекрытия придется дополнительно ставить емкости, в которых материал будет располагаться;

Керамзит средней фракции

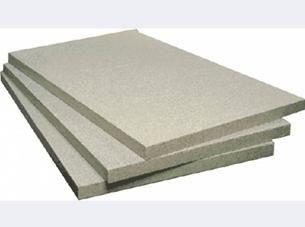

минерит. Материал состоит из цемента, целлюлозы и минеральных наполнителей. Плитка минерита способна выдерживать температуру до 600ºС. При нагревании не выделяет вредных веществ, а при попадании воды не теряет своих свойств;

Утеплитель минерит

• асбест. Является неплохим изолирующим материалом, однако при сильном нагревании выделяет вредные для человека вещества;
• песок или глина. Материалы использовались в качестве теплоизоляторов ранее, до появления современных утеплителей. Однако некоторые специалисты предпочитают пользоваться натуральными материалами, нежели искусственными.

Самым оптимальным утеплителем считается минерит.

Изоляция стыков труб

Для придания стыкам герметичности применяют:

• высокопрочные герметики, способные выдерживать большие перепады температур;
• специальные хомуты, изготовленные из такого же материала, как и дымоход.

Для обеспечения тяги в дымоходном канале не должно быть больше 3 – 4 соединений труб. Оптимальным считается дымоход, состоящий из 3-х колен.

Вопросы и ответы

Рассмотрим несколько наиболее частых вопросов, возникающих у неподготовленных пользователей:

Какой тип дымохода лучше?

Наибольшим спросом пользуются сэндвич-трубы. Они легкие, безопасные и надежные. Монтаж таких труб не представляет сложности и может выполняться самостоятельно.

Обязательно ли герметизировать соединения дымохода?

Да, обязательно. Температура дымовых газов может достигать 600 °С, что весьма отрицательно влияет на соединительные участки. Если нет уплотняющего материала, появятся утечки дыма и вредных газов, что вызовет ухудшение самочувствия или отравления пользователей.

Как герметизировать соединения секций дымохода?

Необходимо использовать печной термостойкий герметик. В продаже имеется масса разновидностей, которые могут применяться при сборке дымохода. Информация о марке герметика может присутствовать в инструкции к сэндвич-трубе.

Что делать, если одно из соединений трубы приходится на перекрытие или кровлю?

Этого допускать нельзя. Если соединение оказалось внутри перекрытия, надо демонтировать предыдущую секцию и установить более длинную или короткую доборную модель. Это делается и для кровельного прохода — внутри проходного узла должна находится одна цельная труба.

Проводим дымоход через потолок

Первое, что следует сделать – это определить точное место, где будет установлена печь. Хотя, этот вопрос должен быть решён ещё на стадии планирования и проектирования всех помещений. Что следует при этом учитывать?

Отводим дымоход от конька

Во-первых, печная труба, проходящая через потолок, не должна находиться вблизи несущих балок и стропил. В противном случае, может возникнуть вопрос: как их убрать (что крайне проблематично) или как их уберечь от возгорания. Чтобы не греть голову по этому поводу, заранее продумайте данный нюанс.

Во-вторых, печь должна располагаться в удобном для Вас месте. Правильное местоположение дровницы, каких-то печных аксессуаров, открытые двери и т. д. не должны доставлять Вам неудобств. Здесь же следует учесть, где будет располагаться бак для горячей воды и будет ли он вообще (может у Вас стоит электрический или газовый бойлер).

Хорошо, с местом определились, печь установили. Теперь готовим или покупаем сам дымоход и все «прибамбасы», которые потребуются. Здесь я подразумеваю сэндвич трубы и дополнительные элементы, подробно о которых можно почитать в другой статье. Дымоход для бани такого типа самый практичный и востребованный на сегодняшний день. Этот вариант и будем рассматривать далее…

Для того, чтобы, точно разметить потолочное перекрытие, берём обычный отвес (думаю не надо объяснять что это такое) поднимаем к потолку. При этом, груз отвеса должен находиться посередине дымоотводящего канала печи. Отмечаем на потолке то место, которое нам показал «умный прибор». Это и есть центр, где будет проходить банная труба.

Монтаж потолочно-проходного короба

Далее берём потолочно проходной короб, который входит в категорию «нужные прибамбасы» и размечаем по его размеру отверстие в потолке. Это отверстие можно сделать на 1-2 сантиметра больше. Ничего страшного в этом нет, так как снизу всё закроется конструктивной особенностью самого короба, а со стороны чердака, оставшиеся щели можно закрыть той же каменной ватой.

Далее вырезаем в потолке отверстие нужного размера. Здесь уже всё зависит от того, каким инструментом Вы располагаете. Лучший вариант, конечно – бензопила. Быстро и результативно. Только прежде проверьте отсутствие гвоздей, саморезов и других металлических предметов в зоне раскроя деревянного потолка. Любой утеплитель тоже должен отсутствовать, особенно лён или джут. Работа цепной пилы по этим материалам недопустима, можно испортить шину (уже есть печальный опыт). Идём дальше…

Технология монтажа

Неопытному мастеру лучше остановить свой выбор на внутреннем дымоходе из металлических труб, выводимый через крышу и потолок бани. Установка своими руками выглядит следующим образом:

1. Закупить трубы, отводы походящего диаметра, хомуты, зонтик, резиновый уплотнитель для гидроизоляции, огнеупорный асбест, и керамзит.

2. Перед установкой печки, поверхность за ней защищают с помощью двух слоев огнеупорного асбеста.

3. После установки печки на патрубок, расположенный над каменкой, монтируют первый сегмент трубы, снабженный задвижкой – шибером. С помощью шибера регулируют силу тяги во время растопки и после ее завершения. При частично закрытой задвижке поток воздуха, проходящий черед дымоход снижается, сохраняя тепло в бане дольше.

4. Потолок прорезают для выведения трубы на чердак. Удачный способ врезки трубы через перекрытия – монтаж металлического короба. Его присоединяют к перекрытию таким образом, чтобы он находился вровень с чердачным полом. Через отверстие в коробе проводят дымоход, а короб плотно засыпают керамзитом или минеральной ватой. Потолок защищают от возгорания асбестовыми плитами.

5. В кровельном материале изготавливают отверстие для вывода трубы. Чтобы разместился между стропильными ногами, пользуются отводами, которые позволяют сделать отверстие в удобном месте. Если кровельный материал горючий, его защищают металлическим листом или асбестом, выводят трубу в отверстие, одевают на нее эластичный резиновый уплотнитель и приклеивают огнестойким герметиком.

6. Устанавливают сегменты дымохода, чтобы он достиг необходимой длины. На верхушку надевают металлический зонтик, защищающий дымоход от попадания мусора, веток, дождя.

Важно следить, чтобы места соединений между сегментами труб не попадали на перекрытия, чтобы герметизировать и стянуть широкими металлическими хомутами. Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки

Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки.

Способ установки

Установка проводится с внешней и внутренней стороны. Ряд преимуществ и недостатков есть у каждого способа установки, но выбор зависит от желаемого результата. Список плюсов и минусов поможет определиться в выборе.

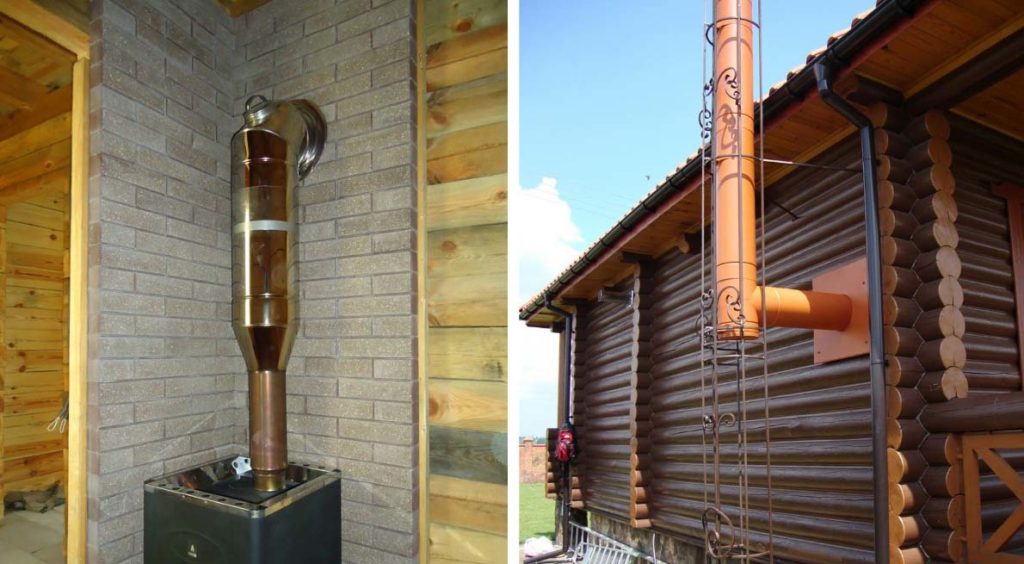

Через стену

Конструкция дымохода полностью монтируется через стену, и заступает над баней, но в самой бане не занимает место.

• экономит место в бане;
• снижает риск появления пожара;
• не принесет ожогов, за счет отсутствия в парной;
• проста в установке, не нужно проводить сквозь крышу.

Недостатки:

четкость в монтаже, важно не отклоняться от размеров, соизмерить проем в стене и трубе. не предохраняет от расхода тепла, пары отходят моментально на выход; дымоход имеет достаточный нагрев; высокий ценник по сравнению с установкой трубы через крышу

Прокладка дымохода через потолок

Обычно проем в потолке планируют еще на стадии составления проекта. Поэтому сразу в потолке оставляют отверстие: квадратное или круглое. Но иногда приходится делать отверстие в уже сооруженном перекрытии. Как это можно сделать просто:

• Устанавливают печь поместу ее монтажа .
• Прикладывают к потолку отвес

  так, чтобыкончик груза точно совпадалс центром дымоходного патрубка банной печки .

• На потолке делают метку в виде крестика

Для определения места проема в потолке используют обычный отвес Источник samibm.ru

• По метке делают небольшое сквозное отверстие

  дрелью и сверлом.

• Затем перемещаются в чердачное помещение

  и подвешивают отвес так, чтобы егогруз точносовпал свысверленным отверстием в перекрытии. Ставят метку на кровельном материале.

• После чего необходимо определиться с размерами и формойпроема . И нанести их на перекрытие и кровлю, используя карандаш или маркер.
• Обычно материал перекрытия и кровельное покрытие режут электролобзиком или ножовкой

Итак, проем готов, теперь остается сделать разделку. Есть множество вариантов, предлагаем рассмотреть один из самых простых.

Как сделать разделку

Для этого понадобится стальной лист, лучше оцинкованный. Его режут на две одинаковые части. Размер частей должна быть на 5 см больше с каждой стороны по отношению к размерам проема. Форма должна совпадать с формой проема. В каждой части посередине делается отверстие диаметром, равным диаметру дымоходной трубы. Необходимо добавить, что не всегда место установки дымохода совпадает с центром проема в потолке. Поэтому это надо учитывать, вырезая отверстие в металлическом листе

Обратите внимание на фото ниже, где эта ситуация показана. Обычно это случается в том случае, если печь в бане установлена в углу комнаты. Проход дымохода не через центр проема в потолке Источник tulaxyq.qogilen.ru.net

Проход дымохода не через центр проема в потолке Источник tulaxyq.qogilen.ru.net

Одну часть стального листа надевают на дымоход, который после этого устанавливают на банную печь, чтобы он прошел сквозь проем. Эту часть крепят саморезами к потолку в бане. Основная задача – закрыть свободное пространство проема.

Затем со стороны чердачного помещения в проем закладывают теплоизоляционный материал негорючего типа. Это может быть керамзит, минераловатные плиты, асбест и прочие. Главная задача производителя работ – заполнить все пространство проема и разделки до верхней плоскости перекрытия бани.

После чего на трубу надевают вторую часть, вырезанную из стального листа, и также устанавливают на перекрытие, прикручивая к нему саморезами. Необходимо учитывать тот факт, что отверстие в металлических отрезках под трубу должно быть больше внешнего диаметра дымохода, как минимум, на 5 мм. Это также обозначено в СНиПе. Все дело в том, что в процессе нагрева металлическая труба будет расширяться, а значит, плотное примыкание может привести к деформации всей конструкции.
