Выбор герметика для печных труб
Герметик для установки печных труб бывает двух видов:
Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.
В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.
Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.
В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.
Крышная разделка круглых труб
Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.
Вывод трубы на крышу и установка разделки
Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.
Патрубок прохода через перекрытия
Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.
Отверстие в перекрытиях под патрубок
Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.
Установка трубы в перекрытиях
Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.
Отверстие для выхода трубы на крышу
Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.
Вывод трубы на крышу
Выводят трубу на крышу до необходимой высоты
При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность. Установка трубы на крыше
Установка трубы на крыше
Установка трубы на крыше
После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.
Установка фартука и разделки
Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.
Разные типы крышных разделок для круглых труб
При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.
Монтаж силиконовой разделки
Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.
Разделка с гибким свинцовым фартуком
Рабочий процесс – поэтапная технология
Наверняка вам интересно, возможно ли обустроить качественную и надежную вентиляцию (дымоход) собственноручно и при этом сэкономить не только деньги, но и время – наш ответ положительный. В нижеизложенных разделах будет описана подробная инструкция в подтверждение тому, что данный процесс возможен для самостоятельного освоения.
Этап первый – подготовительный
Первоначально следует подготовить все необходимое для последующих работ:
- Приобрести трубу, если нет в наличии, и огнезащитный материал.
- Крепежные материалы.
- Инструмент:
- Строительный уровень.
- Сварочный аппарат – в том случае, если трубу придется стыковать.
- Шуруповерт.
- Молоток.
- Лобзик и болгарку.
- Деревянный брус.
- Отделочный материал.
- Проект дымохода, где указано точное месторасположение будущего вентиляционного выхода.
Этап второй – подготовка кровли
Теперь переходим к процессу, где уже требуется работать своими руками:
- Для начала на крыше отмеряем расстояние от любой стропильной балки, которое составляет полметра плюс диаметр вентиляционной трубы.
- Сооружаем в указанном месте еще одну балку, чтобы повысить устойчивость кровли.
- С помощью обычного отвеса из центра вымеренного расстояния отмеряем точку на полу чердачного помещения или мансарды.
- Вокруг этой точки крепим вертикальный и горизонтальный брус так, чтобы до трубы (ее центр – вымеренная точка) от каждого края было равное расстояние.
Вместо бруса можно использовать металлический профиль
Сверлим насквозь дырку в указанном месте, чтобы на потолке первого этажа образовалось отверстие. По плану это должно быть точно над печью или в полуметре от этого места.
В итоге у нас должен получится усиленный короб внутри которого будет проложен дымоход. При этом его следует монтировать только в чердачном-мансардном помещении, в жилой комнате трубу достаточно облагородить отделочными материалами.
От короба можно отказаться, если приобрести кожух на трубу из оцинковки
Короб необходим для безопасной работы вентиляционной системы, которая нередко нагревается до критических температур – защита как для живущих в доме, так и для воспламеняемых материалов.
Этап третий – сквозное отверстие
Теперь перейдем к подготовке определенного места для прохода вентиляционной трубы в потолке первого этажа/полу чердачного помещения:
- В том случае, если перекрытие выложено из дерева, то можно вырезать круг необходимого диаметра с помощью бензопилы. Напоминаем, что к диаметру самой трубы необходимо добавить по 15-20 смс каждой стороны.
- Если же работать предстоит с бетонной плитой, то в этом вам поможет длинный бур и перфоратор – инструментом высверливается множество отверстий по кругу. Весьма ослабевший кусок плиты выбивается кувалдой.
Именно деревянным перекрытиям необходимо уделять больше внимания, к примеру, дымоход в бане –наиболее опасный участок
Переходим к вскрытию кровли. Наиболее оптимальный вариант – когда кровельный материал еще не уложен, но это возможно только в том случае, если дом находится на этапе строительства.
Мы же будем разбираться с процессом установки дымохода уже после сдачи объекта в эксплуатацию:
- Перед тем как вывести трубу через крышу из профнастила надрезаем материал таким образом, чтобы его можно было отогнуть и оставить в таком положении на некоторое время.
- Если же предстоит столкнуться с черепицей, то остается произвести только частичный демонтаж в том месте, где по плану будет выходить труба (с небольшим запасом).
- Теперь, когда у нас образовалось сквозное отверстие, можно вставлять вентиляционную трубу в «дырку» на крыше.
- Фиксация самого дымохода осуществляется путем установки разборных хомутов, которые в свою очередь крепятся к возведенному нами защитному коробу.
- Отверстие на крыше, со стороны чердака, закрываем асбестовым листом, который не будет нагреваться.
- Теперь, используя паровую пленку, крепим ее к стенкам короба для труб с помощью мебельных скоб.
Место, где стоит печь и соединяется с дымоходом необходимо также обезопасить, используя огнезащитные материалы
Соединяем свободный конец трубы с печью, лучше для этого использовать сварочный аппарат, данный метод обеспечивает герметичность соединения. Можно использовать и соединительный хомут, но тут все зависит от идеальной формы изделий – если нет дефектов, то и герметичность будет достойной. (См. также статью Металлические хомуты для труб: особенности.)
Месторасположение трубы дымохода
Изначально следует определиться с месторасположением дымохода. Мнение специалистов однозначно – чем ближе конек, тем лучше. Такое расположение исключит проникновение дыма в окна мансардного помещения.
Определить, насколько правильно расположена труба, можно ориентируясь относительно сторон света. Правильный вариант предполагает нахождение дымохода в так называемой зоне холода (северная сторона, куда солнце в течении дня мало попадает).
Выбор расположения дымоходной трубы
Немаловажен критерий конструктивных особенностей дымаря, соотношение его высоты. Несколько ошибочно мнение, что высокая труба обеспечит лучшую тягу. Ее чрезмерная высота может привести к вероятности образования конденсата, который в свою очередь станет причиной появления излишнего количества сажи.
Трубу складывают из того же огнеупорного кирпича, который идет на строительство печи и дымохода. Однако при желании приобрести готовую трубу не представляет абсолютно никакого труда. Современный рынок кровельной фурнитуры и аксессуаров готов предложить трубы любого формата и материала. Их комплектация предполагает использование фартука из свинца, раскладной крышки. При наличии листа нержавейки несложно самостоятельно смастерить трубу.
Проход трубы через крышу: основные этапы процесса
Для правильного обустройства точки прохода трубы сквозь крышу необходимо предпринять следующее:
Во-первых, выбрать точку прохода, руководствуясь вышеописанными рекомендациями.
- Во-вторых, подготовить каркас крыши для монтажа трубы.
- В-третьих, прорезать отверстие в скате кровли.
Но это только общие рекомендации – подробное описание имеется только у первого пункта данного плана. Поэтому далее по тексту мы рассмотрим второй и третий пункт данного списка более подробно.
Подготовка каркаса для прохода трубы
Чтобы обеспечить проход трубы через кровлю нам придется вмешаться в структуру каркаса крыши.
И для этого нужно сделать следующее:
- Отступить от одной из стропильных ног кровли расстояние, равное диаметру трубы плюс полметра. Причем расстояние промеряется прямо по коньковой балке.
- Смонтировать на этом расстоянии еще одну стропильную ногу, параллельную первой.
- Повесить в точке сопряжения кровельной балки и стропила отвес. Спроецировать с помощью отвеса стропильную балку на плоскость чердачного перекрытия. Отмерить, в сторону уклона кровли, на проекции стропила 1,5 метровое расстояние от точки пересечения с отвесом. Перенести эту отметку на стропило с помощью еще одного отвеса. Именно так определяется месторасположение центральной оси трубы.
- На проекции стропила отступить от точки, сквозь которую пройдет центральная ось трубы, расстояние равное внешнему радиусу дымохода плюс четверть метра. Спроецировать эту точку на стропило с помощью третьего отвеса. Смонтировать на этом месте верхнюю балку, которая будет перпендикулярна кровельному и дополнительному стропилам и равна им по толщине.
- Аналогичным образом вычислить месторасположение нижней балки и смонтировать эту деталь.
В итоге, проход через кровлю трубы дымохода будет обустроен внутри силового короба, сформированного с помощью стропил (продольные стенки) и балок (поперечные стенки). Причем стороны этого короба должны равняться увеличенному на 50 сантиметров диаметру трубы. Ведь 25-сантиметровое расстояние от тела трубы до стропила или балки регламентируется нормами пожарной безопасности, согласно которым прямое примыкание к трубе кровли категорически запрещается.
Вскрытие кровли
После формирования короба нам остается только вскрыть кровлю и подготовить точку прохода под размещение трубы. Причем вся эта операция начинается с разметки месторасположения короба относительно готовой кровли.
Для этого нужно сделать следующее:
Во внутренней точке углового сопряжения стропила и балки короба сверлится сквозное отверстие. Причем сверло располагают перпендикулярно к поверхности кровельного пирога. Аналогичная операция проделывается в трех оставшихся углах короба для трубы.
- Далее, с внешней стороны крыши, прямо по кровельному материалу, наносятся границы короба. Для этого используются отверстия, высверленные в кровельном пироге. Ведь с их помощью удалось определить место углов квадрата. Так что, для очерчивания границы остается лишь соединить эти точки.
Определившись с границами короба можно приступать к поэтапному вскрытию слоев, составляющих кровельный пирог. Ведь перед тем, как вывести трубу через крышу, нам придется удалить часть кровли, перекрывающий короб.
Причем эту операцию можно реализовать двумя способами, а именно:
- Путем надреза слоев по внутреннему периметру короба. Кровлю режут с помощью лобзика или болгарки прямо по очерченным линиям.
- Путем надреза слоев по диагоналям. В этом случае необходимо прочертить диагональные линии и разрезать слои кровельного пирога по этим меткам.
Следует отметить, что на практике, используют оба метода, вскрывая одни слои кровельного пирога по периметру, а другие – по диагонали короба. Например, кровельный материал и паропроницаемая подложка вскрываются по диагонали, а деревянная основа – по периметру.
Такой избирательный подход облегчает последующую герметизацию места проникновения трубы сквозь кровлю.
Предварительные работы
Процессу вывода дымохода через лист профилированного настила предшествует ряд предварительных работ, грамотное выполнение которых станет залогом качества проводимых работ.
Определяется диаметр и длина трубы.
На профнастиле маркером отмечают размеры отверстия для дымохода.
По нанесенному чертежу лист разрезается. Хорошо осуществлять операцию посредством использования болгарки с тонким кругом для работ с металлом
Принципиально важно проводить работы очень аккуратно. Это поможет избежать образования заусенец.
Вырезая отверстие, непременно отступают от нанесенного контура пару сантиметров.
Разрезы по углам периметра позволят отогнуть край листа
Направление отгиба – плоскость кровли.
Между трубой дымохода и системой строп организуется короб, размеры которого предполагают присутствие зазора 14-15 см. Как правило, месторасположение короба – мансардное помещение.
Отверстие аналогичного размера организуется в потолке.
Непременно снимается слой гидроизоляции, утеплителя. Нет необходимости вырезать в них отверстие, достаточно сделать прорезь по типу конверта и загнуть края, которые можно зафиксировать гвоздями, скобами, саморезами. Результатом должно стать присутствие сквозного отверстия.
Когда конструкция утепляющих крышу слоев сложна, целесообразнее отдавать предпочтение трубе, допускающей вариант самостоятельной сборки, например, сэндвич.
Необходимость утепления
Прежде чем вывести дымоход через профнастил, необходимо предусмотреть его утепление и термоизоляцию. Это мероприятие обезопасит дом от вероятности внезапного возгорания вследствие перегрева. Для проведения работ лучше использовать такой негорючий материал, как каменная вата, поскольку она неплохо справляется с функцией утеплителя, абсолютно гигроскопична.
Виды дымоходов

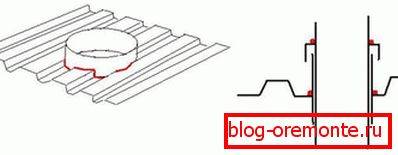

Монтаж и герметизацияПринцип установки труб с круглым сечением один и тот же, независимо от материала изготовления. Самый сложный процесс – вырез аккуратного отверстия в профлисте. Диаметры трубы и выреза должны соответствовать друг другу. Изоляцию осуществляют при помощи специального уплотнителя Мастер-Флеш, который представляет собой ступенчатую пирамиду из резины или силикона. Эта насадка обеспечивает полную герметизацию зазора, устойчива к любым погодным условиям и выдерживает перепады температур от.70 до 135 градусов. Основание уплотнителя выполнено из мягкого алюминия, внутренняя сторона гофрированная.Мастер-Флеш плотно надевается на трубу (диаметр должен быть на 20 % меньше, чем у дымохода, а для легкого скольжения на поверхность наносят небольшое количество жидкого мыла или средства для мытья посуды – так советуют опытные мастера). Затем основание обжимают по профилю настила, приклеивают при помощи силикона и во впадинах фиксируют саморезами.
Место примыкания трубы и верхнего кольца пирамиды уплотнителя также герметизируют жидким силиконом.
Проход трубы через крышу баниПервостепенной задачей является правильно вывести дымоотвод, обеспечить пожарную безопасность и изоляцию стыка. Правила и принцип монтажа те же, что и для дома – располагать как можно ближе к коньку, чтобы избежать нагрузки больших снежных подушек и установки снегозадержателей. Если конструкция односкатная, самым оптимальным вариантом будет разместить трубопровод как можно ближе к самой верхней части.Необходимо учитывать функциональные особенности строения – кровля бани предусматривает наличие объемного слоя утеплителей для обеспечения усиленной теплоизоляции помещения. Чтобы гарантировать пожарную безопасность и не нарушать целостности теплозащитного слоя, трубу лучше выводить через специальный короб. Его монтируют между стропил, размещая дополнительные опоры и поперечные балки с таким расчетом, чтобы минимальное расстояние от дымохода до горючих материалов было не меньше 13-25 см. Затем трубу фиксируют на поверхности профлиста при помощи фартука, герметизируют все зазоры и стыки.
Проход трубы через дымоход без фабричного проходного узла
Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.
Изготовить узел прохода через потолок можно своими руками
Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться
Затем снизу (от потолка) труба подшивается негорючим материалом
Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен
Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.
Изготовить узел прохода через потолок можно своими руками
Вывод трубы дымохода через крышу из металлочерепицы
Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.
Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, сделанная из рабочего кирпича или бетона и установленная на скате крыши, недалеко от конька.
Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.
depositphotos
Выбор места вывода
Выбор эргономичного места для изготовления отверстия в крыше из профнастила под трубу дымохода – добрая половина успеха. Конечно, решающий фактор в этом вопросе – размещение печи. Опытные печники советуют располагать дымоход строго вертикально, но существуют более узкие нюансы:
- оптимальнее располагать отверстие для вывода дымохода в самой высокой точке крыши, другими словами поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
- Нужно, дабы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Дабы их обойти пользуются отводами, угловыми участками дымохода. Посредством них возможно задать поворот на 90 либо 45 градусов.
- Длину сегментов дымоходной трубы рассчитывают так, дабы стыки находились выше либо ниже кровли прохождения и мест перекрытий из профнастила. В противном случае как следует выполнить соединение будет проблематично.
- Дабы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. В случае если труба через чур высокая, на протяжении прохождения по ней поток дыма успеет остыть, что ведет к появлению конденсата.
Дабы проверить, верно ли вы выяснили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и удостоверьтесь в надежности ее температуру в конце дня – труба обязана размешаться в «холодной территории», другими словами оставаться в тени в течении практически всего дня.
Подготовительный этап работы
Дабы в ходе установки трубы не появилось сложностей, необходимо заблаговременно подготовить инструменты и место работы. Отверстие из профнастила вырезают в соответствии с следующей технологии:
По окончании определении конфигурации дымохода, намечают, где будет размешаться выход на кровлю. Отметим, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи
Принципиально важно, дабы все сегменты были одного сечения и доходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы посредством перманентного маркера.
Болгаркой с узким диком по металлу вырезают отверстие, отойдя от намеченной лини несколько сантиметров вовнутрь. Работать с профнастилом направляться бережно и медлительно, дабы край среза был ровным, без зазубрин, об каковые возможно пораниться в ходе вывода трубы.
В углах отверстия необходимо сделать маленькие надрезы, дабы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите
Монтируют железный короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие в короба, расстояние между их стенками должно быть не меньше 15 см.
Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Нужно, дабы отверстие вышло сквозным.
Для северных районов, в который слой утеплителя превышает 150 мм, советуют сэндвич-трубы, каковые складываются из двух теплоизоляционного материала и слоёв металла между ними.
Вывод дымоходной трубы на крышу
Вся подготовительная работа продела, остается лишь верно подсоединить трубу и ввести в эксплуатацию дымоход. Дабы вывести дымоход на крышу нужно:
- Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. Посредством клейкой ленты края гидроизоляционной пароизоляционной мембраны и плёнки надежно фиксируют к поверхности дымохода.
- В короб хорошо засыпать керамзит либо уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, исходя из этого они и теплоизолируют трубу и защищают от неожиданного воспламенения древесных элементов стропильной обрешётки и системы.
- Надевают на трубу резиновый либо силиконовый уплотнитель, который защищает от просачивания жидкости в месте вывода. Дабы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
- Надставляют дымоход новыми сегментами до нужной высоты, стягивая места соединений хомутами из оцинкованной стали.
- Затем остается лишь навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает короб и резиновый уплотнитель.
Не опасайтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата либо керамзит, заложенные в коробе.
Выполнить вывод дымоходной трубы на кровлю под силу кроме того начинающему умельцу, основное помнить, что халатное отношение к этому вопросу может привести к утрате и пожару вашего имущества.
