Как восстановить акб шуруповерта

Восстановление аккумулятора шуруповёрта

Следует сразу же предупредить, что батареи с элементами литий-ионного типа не ремонтируются. Их можно только заменить.

Основные методы восстановления параметров отдельных батареек:

• восстановление АКБ через заморозку;
• устранение эффекта памяти;
• добавление испарившегося электролита.

Восстановление АКБ через заморозку

Никель-кадмиевые аккумуляторы можно попробовать восстановить простым методом заморозки. Рассмотрим порядок действий:

• полностью разряженный аккумулятор помещаем в полиэтиленовый пакет и помещаем его в морозильную камеру бытового холодильника;
• часов через 10-12 необходимо извлечь батарею из морозильной камеры;
• поставить её на зарядку;
• после чего, нужно посадить аккумулятор, тоесть включить его в работу до полной потери энергии;
• повторить такую операцию 2-3 раза.

Если попытка восстановить аккумулятор не увенчалась успехом, необходимо прибегнуть к другим методам.

Устранение эффекта памяти

Распознать такой дефект не очень сложно. После полного заряда батареи, она быстро разряжается и перестаёт работать. Через некоторое время вновь начинает функционировать.

Сначала необходимо полностью произвести процесс зарядки, причём желательно небольшим током (если есть такая возможность). Затем, полностью разрядить на малой нагрузке. Такие действия позволят произвести просадку не только верхнего слоя, но и всех пластин полностью.

Для нагрузки можно применять обыкновенную электрическую лампочку мощностью 60 Вт и напряжением 220 В. Разряд проводить до 30 % от номинальной ёмкости порядка 5 В.

Такую процедуру, перед использованием аккумулятора, нужно повторить не менее пяти раз. Конечно, такое «лечение» не позволит полностью восстановить батарею, но продлит её жизнь, как минимум на год.

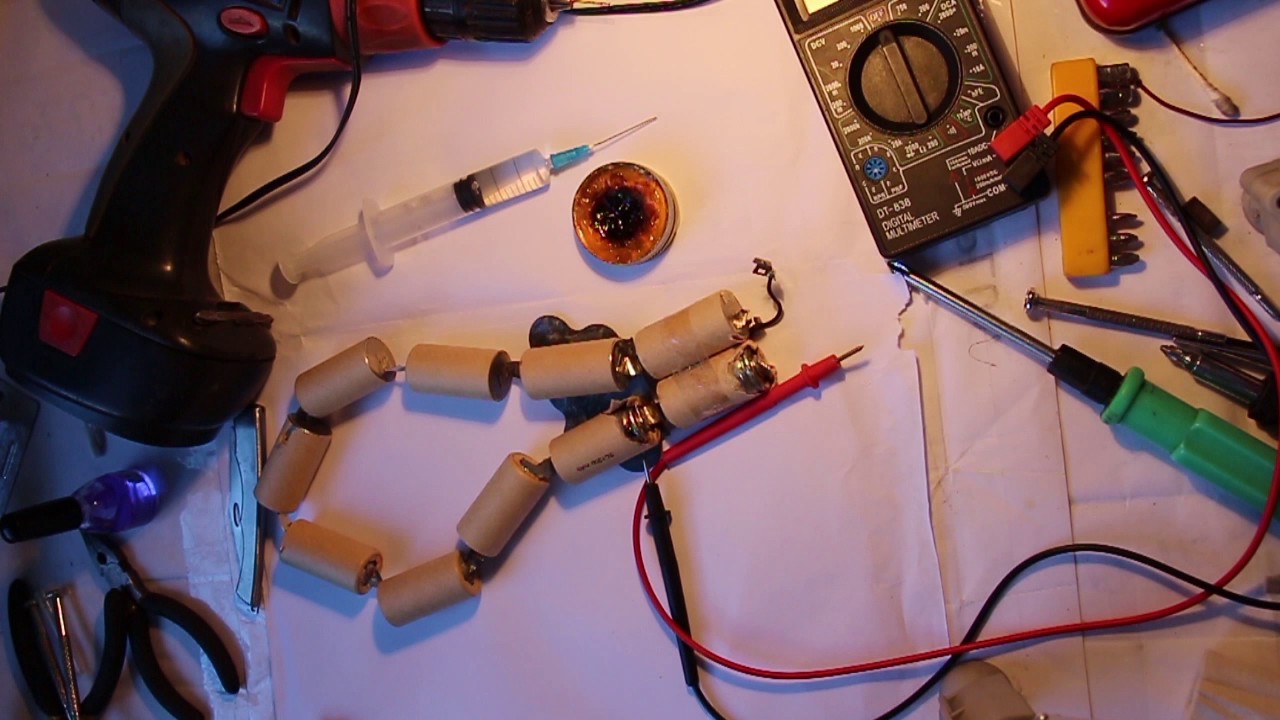

Добавление электролита

Считается, что испарение электролита — самая распространённая проблема аккумуляторных батарей.

Для решения этой проблемы нужно демонтировать неисправные элементы, путём разрезания соединительных пластин. После чего, нужно сделать небольшое отверстие в корпусе элемента (диаметром до 1 мм) со стороны отрицательной клеммы. Затем, при помощи медицинского шприца, долить несколько капель дистиллированной воды. После чего обязательно произвести качественную герметизацию батарейки эпоксидной смолой. Вставить реанимированный элемент в существующую схему.

Чтобы произвести выравнивание потенциала всех элементов, их нужно разрядить лампочкой на 1,5 Вольта. Цикл заряд-разряд нужно выполнить минимум пять раз, только тогда использовать инструмент.

Восстановление аккумуляторных элементов

Тут я приведу историю от Мастера Сергея по восстановлению никель-кадмиевого аккумулятора шуруповерта. Владелец стал жаловаться на малое время работы электрошуруповерта и на то, что «аккумулятор не держит». Разборка корпуса аккумулятора показала, что там стоят заводские Ni-Cd банки от фирмы Liang на 1000 мАч.

Восстановить Ni-Cd аккумулятор можно достаточно простым способом. Нужно сделать несколько циклов глубокого разряда и заряда. В таких крайних режимах начинают работать труднодоступные области накопления заряда батареи, отдача от которых ухудшилась вследствие эффекта памяти, нарушения условий эксплуатации или хранения.

Такие проблемы возникают не только у шуруповертов. Индустрия радиоуправляемых моделей с батарейным питанием давно решила проблемы автоматизированного разряда/заряда. Для этого есть специальные зарядные устройства.

Начинать цикличное восстановление аккумулятора лучше всего с глубокого разряда аккумулятора и потом сразу зарядки.

После первого цикла емкость при разряде была равна 707 мАч, а при заряде — 879 мАч. Как видим, емкость снизилась на 30 % относительно заявленной производителем.

Второй цикла разряда/заряда показал цифры 781 мАч / 937 мАч. Как видим, это больше предыдущих значений на 10 %.

Третий цикла перезаряда аккумулятора показал незначительные отклонения от предыдущего второго перезаряда. Поэтому этого хватит. Если вы на своих аккумуляторах увидите, что емкость растет, то можно продолжить.

По факту восстановления аккумулятора удалось восстановить около 8% от первоначально заявленной емкости шуруповерта. В принципе неплохо, но я бы посоветовал заменить банки аккумулятора на новые с бОльшей емкостью .

Проверка аккумулятора шуруповерта

Мультиметр часто используется при тестировании АКБ

Перед тем как начать чинить инструмент, необходимо ознакомиться с особенностями проверки АКБ.

Проверка аккумулятора на работоспособность

Чтобы убедиться в том, что зарядник работает, необходимо выполнить такую последовательность действий:

1. Подключить блок к источнику питания.
2. На мультиметре включить режим измерения постоянного тока.
3. Щупы подсоединить к минусу и плюсу зарядки.
4. Ознакомиться с результатами проведенных измерений.

Если значения будут отличаться от параметров, размещенных на корпусе АКБ, значит придется его ремонтировать или купить новый.

Проверка емкости аккумулятора мультиметром

Перед ремонтом АКБ необходимо проверить его емкость. Делается это так:

1. Полностью зарядить батарею.
2. Подключить щупы мультиметра к контактам АКБ.
3. Проверить показатели на дисплее прибора.

Если после проведения проверки емкость аккумулятора оказалась ниже заявленной, придется извлечь из конструкции все элементы питания и протестировать каждый из них.

Замена аккумуляторов на литиевые

Замена аккумуляторов шуруповерта на литиевые, производится путем расчета их количества, в расчете 3,7 В на один элемент. В случае использования шуруповерта напряжением 14,4 В, потребуется четыре Li — Ion банки стандарта 18650.

Размеры по сравнению с Ni — Cd банками разные. Потребуется установка в корпус с банками контроллера заряда-разряда, который потребуется приобрести отдельно. Зарядное устройство может не подойти для зарядки. Возможно, потребуется другой элемент питания.

В процессе использования шуруповерта, при уменьшении времени его работы, не торопитесь утилизировать аккумулятор. Попробуйте его отремонтировать.

Замена аккумуляторных элементов

В аккумуляторе у Сергея используются никель-кадмиевые батареи питания на 1,2 В. Они не взаимозаменяемы, поэтому лучше подбирать что-то похожее на оригинал по размеру и как можно большей емкости из доступных. У Сергея аккумуляторные элементы похожи на батареи типоразмера type D , поэтому их и заказываем. Можно найти с емкостью около 2400 мАч в тех же размерах.

Я уже писал, как менял аккумуляторные элементы шуруповерта Интерскол. В нем были литий-ионные банки на 3,7 В самого бюджетного класса, да еще и разряженные. Тогда я заменил их на батареи чуть получше. Сейчас я бы поставил фирменные Liitokala на 2200 мАч или аккумуляторы Panasonic на 3400 мАч типоразмера 18650.

Одно неудобно, что приходится паять чувствительные к перегреву аккумуляторы. Такой ремонт или восстановление аккумулятора может иметь обратный эффект. Выход такой — мощный паяльник держать 0,5 — 1 сек. или использовать аппарат для точечной сварки . Второй вариант понадежнее будет.

В чём проблема при эксплуатации Ni─Cd аккумуляторов?

При эксплуатации Ni─Cd постепенно происходит снижение напряжения и разрядной ёмкости. Ниже приводятся основные факторы, обуславливающие эти процессы:

• уменьшение рабочей поверхности положительных и отрицательных электродов;
• потеря активной массы, а также её перераспределение по электродам;
• возникновение утечек тока из-за образования дендритов металлического Cd;
• процессы, в результате которых происходит необратимое потребление воды и кислорода;
• изменение состава и объёма электролита.

Подобные процессы происходят, когда эксплуатируются Ni-MH аккумуляторы. Разница только в используемых материалах электродов.

На кадмиевом электроде процесс деградации определяется в основном миграцией активной массы. В результате происходит некоторая её потеря. Кроме того, активная масса забивает поры в поверхностном слое отрицательного электрода. Из-за этого затрудняется доступ электролита в глубинные слои. Результатом миграции активной массы становится рост дендритных мостиков сквозь сепаратор до положительного электрода. Эти приводит к многочисленным коротким микрозамыканиям и увеличивает саморазряд. На кадмиевом электроде при эксплуатации также происходит рост кристаллов и увеличение объёма активной массы.

Кроме вышеописанных процессов, в Ni─Cd аккумуляторах протекают процессы окисления различных добавок, которые присутствуют в аккумуляторе. Металлокерамика положительного электрода постепенно окисляется с потреблением воды. И ещё один неприятный процесс, который приводит к потере работоспособности Ni─Cd аккумулятора, это отбор электролита из сепаратора. Это происходит из-за изменения пористой структуры электродов и приводит к росту внутреннего сопротивления никель-кадмиевого аккумулятора.
Состав электролита также меняется при эксплуатации. В частности, растёт объем карбонатов. Уменьшается электропроводность электролита и падают все параметры Ni─Cd аккумулятора при разряде. Картина становится особенно заметной при низких температурах. Что же делать в таких случаях?

Восстановление АКБ путем замены нескольких элементов

Восстановление аккумулятора шуруповерта путем замены нескольких элементов может оказаться удачным для всех типов аккумуляторных батарей. Он также не представляет для них никакого риска, как и манипуляции с дистиллированной водой, при условии соблюдения аккуратности во время пайки.

Вначале с помощью мультиметра измеряется выходное напряжение каждой «банки», которое в общей совокупности должно составлять 12-14 В. Соответственно, напряжение одной «банки» должно быть 1,2-1,4 В. Показатели U сравниваются между собой, фломастером отмечаются наиболее слабые элементы. Подробнее о том, как проверить аккумулятор шуруповерта мультиметром →

Паять аккумуляторную цепочку рекомендуется точечной сваркой, но, если таковой не имеется, ничего не остается делать, как воспользоваться обычным паяльником и делать все максимально быстро и четко, чтобы, по мере возможности, не допустить перегревания батареи.

После окончания пайки вставить аккумулятор обратно в шуруповерт и провести 2-3 цикла полного «заряда-разряда» для уравнивания энергетического потенциала всех батареек. Для того чтобы обновленный аккумулятор прослужил дольше, такую тренировку ему следует проводить 2-3 раза в месяц. О том, как быстро и полностью разрядить аккумулятор шуруповерта →

Ток разряда АКБ шуруповёрта

Надо ещё отслеживать такой параметр, как силу тока, которую батарея может отдавать. Называется этот параметр скорость разряда или разрядный ток. Иногда (при хороших параметрах) указывается в амперах, иногда обозначается буквой «С» с цифрой за ней. Чтобы перевести маркировку в ампер/часы, цифру умножаем на ампераж батареи и получаем максимальный ток разряда батареи.

Например, у аккумуляторных батарей на 1500 мАч с С 3, максимальный ток разряда 3 * 1,5 А = 4,5 А, у батарей с С 12 будет 1,5 А * 12 = 18 А. Если запас батарей 3200 мАч, то умножать надо на 3,2 А, то есть при тех же С 3 и С12  имеем 9,6 А и 38,4 А соответственно. Принцип расчёта понятен.

Пример описания аккумуляторных батарей с одного из сайтов

На что влияет ток разряда батареи? На то, какую мощность сможет развивать ваш инструмент. Если максимальный потребляемый ток у шуруповёрта, например, 15 А, а батарея может отдать всего 5 А, то достигнуть заявленной мощности ваш инструмент просто не сможет. Так что выбирайте аккумуляторные банки с током разряда не меньше максимального потребления тока вашего шуруповёрта.

Количество циклов заряда/разряда

Ещё один из неосновных параметров, на который стоит обратить внимание — количеств зарядов и разрядов. Он указывается в циклах. Отображает «срок жизни» батареи и указывает, сколько раз банка может заряжаться/разряжаться без изменения свойств

Отображает «срок жизни» батареи и указывает, сколько раз банка может заряжаться/разряжаться без изменения свойств.

Литий-ионные более компактные

Понятное дело, чем больше циклов, тем лучше. Но чем больше циклов, тем дороже. В общем, в очередной раз придётся искать компромисс.

С пластинами или без

Если вы уже разобрали свою батарею, значит, видели, что банки соединяются друг с другом контактными пластинами. При разборке батареи пластины не перекусывайте, а старайтесь, чтобы они остались целыми. Их можно зачистить и повторно использовать.

Иногда можно найти аккумуляторы с уже припаянными пластинами. Тогда можно не мучиться с аккуратной разборкой. Всё бы хорошо, но если это АлиЭкспресс, то качество самих пластин и их пайки редко бывает нормальным. Часто батареи не держат заряд или плохо заряжаются именно из-за низкого качества пластин и самих батарей.

Пластины можно припаять самому

Можно попытаться припаять пластины самостоятельно. Но учитывайте, что при перегреве банки выходят из строя. Паять надо быстро, используя мощный паяльник ватт 100 и хороший припой и флюс. Предварительно зачистите контактную площадку и место пайки на пластине, обработайте флюсом, затем быстро запаяйте.

Особенности восстановления

Можно выделить ряд особенностей ремонта аккумуляторов разных типов:

1. Никель-кадмиевые и никель-металлогидридные устройства:

• возможность частичного восстановления характеристик источников питания без их замены;
• применяются несколько методов восстановления;
• простота монтажа новых элементов – соединение с помощью паяльника, отсутствие в схеме печатных плат-контроллеров.

1. Литий-ионные и литий-полимерные устройства:

• восстановление источников не проводится –  меняются на новые;
• соединять лучше точечной сваркой – литий-ионные и литий-полимерные устройства чувствительны к нагреву и при использовании паяльника могут прийти в негодность;
• установка платы-контроллера требует навыков радиомонтажа.

Определение неисправности

Перед заменой батареи шуруповерта важно знать, какая деталь вышла из строя. Далее предстоит полностью зарядить аккумулятор, затем отключить его от шуруповерта

После разборки все банки извлекаются из аккумулятора, и каждая по отдельности проверяется на напряжение. В среднем у одной батарейки Li-Ion показатель напряжения составляет от 3,6 до 3,8 вольта, у никель-кадмиевой банки — 1,2 вольта.

Разбор корпуса аккумулятора

В зависимости от крепления, существует несколько способов решения вопроса, как разобрать аккумулятор шуруповёрта:

1. Если корпус имеет клеевой шов, потребуется ослабить его при помощи ножа с тонким лезвием. Понадобится также плоская отвёртка для последующего открытия корпуса. Чтобы облегчить и ускорить процесс, дополнительно можно применить строительный фен, прогрев им слой клея по всему периметру для дальнейшего размягчения.
2. Если части корпуса прикреплены друг к другу защёлками — достаточно лишь открыть их.
3. В случае с винтовым креплением потребуется подходящая отвёртка. Открутив шурупы, можно разобрать корпус.

Дальнейшие действия

После разбора АКБ и измерения напряжения всех батареек требуется выявить элемент с напряжением меньше нормы. Если на каком-либо элементе наблюдается низкое напряжение, замените его на работоспособный. Батарейки 18650 продаются в специализированных магазинах. Элементы питания проверяются при помощи мультиметра или под нагрузкой.

Разобранный аккумулятор

Проверка аккумулятора мультиметром

В течение нескольких часов производится зарядка батареи. Далее тестер требуется запустить и переключить в режим изменения постоянного тока. Напряжение каждой батарейки измеряется по отдельности.

После замеров соберите аккумулятор и разрядите его, затем снова разберите и проверьте каждую батарейку. При обнаружении элемента, имеющего напряжение ниже нормы (т.е. меньше 0,5 вольта) последний подлежит замене.

Проверка аккумуляторов с помощью мультиметра

Проверка аккумулятора под нагрузкой

Степень требуемой нагрузки определяется, исходя из мощности шуруповёрта. Алгоритм действий:

• Разрядите батарею полностью.
• Подключите к отрицательной клемме 12-вольтовую лампу мощностью 40 ватт.
• Затем присоедините второй провод к плюсовой клемме.
• Снимите показатели с мультиметра.

Восстановление и аккумулятора

Восстановление аккумулятора шуруповерта своими руками не такой уж и сложный процесс, если разбираться в тонкостях электроники. Самый верный способ — заменить подзарядку на новую. Некоторые пользователи заранее заботятся об этом и приобретают две или три батареи.

Чтобы осуществить восстановление никель-кадмиевых аккумуляторов шуруповертов придется купить несколько подобных батареек. Их стоимость не высока: от 200 рублей за комплект 5 штук

При покупке важно обратить внимание на размер зарядок. Для этого заранее надо посмотреть параметры шуруповерта

Как избавиться от «эффекта памяти»

Если все элементы аккумулятора в норме, значит, проблема в «эффекте памяти». Придётся собрать аккумулятор шуруповёрта в обратном порядке и попробовать избавиться от этой проблемы.

ФОТО: vselampi.storeОбычная лампа накаливания поможет в цикловании аккумулятора для устранения «эффекта памяти»

Для работы понадобится обычная лампа накаливания на 12 В с как можно большей мощностью. К ней необходимо припаять два провода. При помощи этой лампы аккумулятор будет разряжаться быстрее. Остаётся выполнить не менее 6-8 циклов «заряд/разряд». Часто после подобного циклования аккумулятор становится как новый и работает без проблем ещё 2-3 года.

ФОТО: informbuilding.ruАккумулятор другой, но смысл тот же – разряд батареи при цикловании

Особенности АКБ в шуруповертах

Открыв корпус, можно увидеть кассету из элементов, которая обеспечивает необходимым напряжением. Батареи называют «банками», они обычно стандартного размера и напряжения. Их отличие только в емкости, которая указывается на цилиндре батареи. Чем выше мощность АКБ, тем дольше он проработает.

Лучше иметь две батареи, чтобы можно при работе с одной заряжать вторую.

Литий-ионные аккумуляторы содержат контролирующую плату, а элементы защищены корпусом или пленкой. Если произошло разложение лития, то восстановлению такие батареи не подлежат.

Некоторые никелевые батареи имеют термодатчик. Никель-кадмиевые аккумуляторы возможно восстановить.

https://youtube.com/watch?v=qbLx1w-b7Ac

Аккумулятор шуруповерта отсоединяется и определяется неисправность. Действенный метод ремонта АКБ — замена неисправных элементов или «банок».

В инструкциях по эксплуатации не рекомендуют разбирать и менять аккумулятор шуруповерта. Но цена АКБ составляет более половину стоимости инструмента. Покупать новый инструмент не каждому по карману, поэтому некоторые мастера разбирают, ремонтируют, восстанавливают и меняют основные элементы аккумулятора.
