Как установить плавный пуск на циркулярку

Схема устройства для болгарки с симистором на 10 А

Схема плавного пуска болгарки, своими руками изготовленного, предполагает применение контактных резисторов. Коэффициент полярности у модификаций, как правило, не превышает 55 %. Многие модели производятся с блокираторами. За защиту устройства отвечает проводной фильтр. Для пропускания тока используются трансиверы низкой частоты. Процесс понижения порогового напряжения осуществляется на транзисторе. Симистор в данном случае выступает стабилизатором. При подключении модели выходное сопротивление при перегрузке 10 А должно составлять около 55 Ом. Обкладки для пускателей подходят на полупроводниковой основе. В некоторых случаях устанавливаются магнитные трансиверы. Они хорошо справляются с малыми оборотами и могут поддерживать номинальную частоту.

Плавный пуск для электроинструмента

Привод современного ручного электроинструмента осуществляется универсальными коллекторными двигателями. Они компактны, работают на постоянном и переменном токе, при малых габаритах имеют высокий крутящий момент. Этот набор ценных качеств предопределил использование таких моторчиков в ручном инструменте.

Конструкция электродвигателя, обладающего большим моментом, рассчитана на протекание по обмоткам больших токов. Во время пуска ток возрастает в 7 раз от номинального на коротком отрезке времени, что вызывает рывок инструмента без плавного пуска из рук.

В случае, если сверло или другой инструмент погружены в материал, ротор заторможен. Пуск, выход на заданную скорость вращения, затягивается. Все это время электрическая часть изделия работает под пусковым током, а механическая подвержена динамическим перегрузкам. Отсутствие плавного пуска основное отличие бюджетного изделия от профессионального инструмента.

Зачем нужен плавный пуск

Плавный пуск обеспечивает выход скорости вращения электродвигателя на заданную (номинальную) скорость без рывков. В противном случае происходят следующие неприятности:

• В электрической части. Ускоренное выгорание ламелей коллектора, износ щеток, перегрев обмоток двигателя большим током, создание помех в питающей сети электроснабжения;
• Механической. Ударные нагрузки приводят к износу шестерен редуктора, подшипников. Поломка инструмента (сверл, дисков) происходит чаще;
• Технологической. Точность и качество выполняемых работ снижается. Сложнее поддерживаться размеченных мест для работы;
• Безопасности производства работ. Даже у профессионала в неудобном положении инструмент может выскочить из рук и травмировать.

Возникающие проблемы сокращают срок эксплуатации и удовольствие от работы дешевым инструментом без плавного запуска.

Принцип действия плавного спуска

Задача управления электродвигателями во время переходного процесса, от состояния покоя до заданной скорости, сводится к снижению пускового тока подачей пониженным напряжением. График изменения напряжения формируется различными аппаратными решениями или схемами с обратными связями.

В механизмах, где пуск тяжелый (ротор нагружен), как насосы, лифты, краны, для снижения пусковых токов и обеспечения плавности переходного периода, применялись:  для трехфазных двигателей — переключение «звезда-треугольник», реостатный пуск с фазным ротором электродвигателей постоянного тока, различные схемы тиристорных приводов.

Появление мощных полупроводниковых комплектующих дало возможность плавного управления короткозамкнутыми двигателями переменного ток за счет изменения частоты и амплитуды питающего напряжения.

Главным преимуществом новых схем управления на силовых полупроводниковых элементах – отсутствие переключающей аппаратуры и высокая скорость переключение. Это свойство позволило регулировать смещение момента пропуска переменного тока к двигателю относительно напряжения сети по заданной программе во время пуска.

Преимущества использования

Для ручного электроинструмента появилась возможность управлять пусковым током и регулировать обороты универсального коллекторного двигателя, включенным в цепь питания симистором (симметричным тиристором). Включенный в якорную цепь однофазного моторчика (для 3-х фазного в каждую фазу), симистор меняет угол отрывания обоих полупериодов синусоиды напряжения питания.

симистор

Для более продвинутых и дорогих схем управления используют различные полевые транзисторы. Однако для модернизации недорого однофазного электроинструмента вполне достаточно изготовления УПП на одном симисторе. В схемах управления полупроводниковым регулятором выставляется время пускового периода и величина напряжения перед запуском электродвигателя.

Аккумуляторная дрель-шуруповерт Nocord, 20В, 2х1.5 А·ч Li-Ion, в кейсе + 24 предмета оснастки, NCD-20.2.15.C

Отсутствие обратных связей и пускорегулирующей аппаратуры упрощают схемы, делают электроинструмент приемлемым по весу для ручной работы.

Что такое переноска с плавным пуском и ее преимущества

Данное устройство — это модернизированный электрический удлинитель, позволяющий плавно запускать питающиеся от сети устройства. Его плюсы заключаются в следующем:

1. При включении рабочего инструмента нет скачка электроэнергии, что исключает перегрузки в бытовой сети.
2. Меньше изнашиваются механические детали используемых приборов, ведь во время старта не осуществляется резкий удар по ним.
3. Реже стачиваются и выгорают щетки.
4. Менее подвержены выходу из строя обмотки ротора, а также статора.
5. Исключается появление искорок на коллекторе якоря и выгорание ламелей этой детали.
6. В момент включения электродрель и «болгарка» не будут внезапно вырываться из рук, что повышает безопасность осуществляемых работ.

Перечисленные преимущества несомненно важные, поэтому рекомендую заняться преображением переноски.

Принципиальная схема регулятора оборотов

Современные схемы регуляторов оборотов УШМ построены по принципу пропускания полупроводниковым ключом только части мощности одной или обеих полуволн переменного тока. В качестве регулятора длины полуволн в таких устройствах используют симисторы (симметричные тиристоры), поэтому их иногда называют симисторными регуляторами. На рисунке ниже приведена упрощенная схема такого устройства, достаточная для объяснения принципа его действия, а справа от нее — диаграммы полного периода переменного тока до и после регулирования. Здесь заштрихованные области соответствуют мощности, которая передается электродвигателю от источника питания через симисторный регулятор.

На схеме волновым значком обозначен источник переменного напряжения, а буквой «М» — двигатель болгарки. В упрощенном виде регулятор включает в себя две RC-цепочки, динистор и симистор. При нажатии выключателя К1 происходит подача переменного напряжения на электродвигатель M и схему регулятора. Протекающий через переменный резистор R1 ток начинает заряжать конденсатор C1. Время его заряда определяется сопротивлением резистора R1, зависящим от положения его движка, которое, по сути, задает временные параметры работы регулятора. После полного заряда конденсатора напряжение в точке его подключения к динистору возрастает до номинального, динистор открывается и подает напряжение на управляющий электрод симистора. Конденсатор C1 при этом разряжается. Данный момент на диаграмме работы регулятора показан жирной вертикальной чертой. После открытия симистора происходит подача напряжения на двигатель болгарки в первом полупериоде.

При смене полярности переменного тока происходит переход напряжения через ноль, поэтому динистор и симистор закрываются. В отрицательном полупериоде все повторяется, и включение симистора также происходит с задержкой, определяемой параметрами цепочки R1C1. Регулятор даже на холостом ходу работает с некоторой задержкой включения симистора. Это связано с тем, что, хотя момент подачи тока сопротивлением R1 на конденсатор C1 соответствует переходу напряжения через ноль, оно еще должно вырасти до уровня напряжения пробоя динистора. На рисунке ниже показана зависимость мощности, подаваемой на двигатель болгарки, от временных сдвигов управляющих импульсов динистора. В первом случае сопротивление резистора R1 минимальное, поэтому заряд C1 происходит быстро, а во втором — максимальное, поэтому конденсатор заряжается медленнее.

Двусторонний рез

Довольно часто при креплении листа на профиль в сложных местах требуется выполнить двусторонний рез. Используется такой метод при оформлении оконных проемов, дверных, при необходимости обойти балки и другие сложные конструкции. Чем лучше резать гипсокартон в таком случае? Для начала требуется сделать отверстие прямоугольной либо квадратной формы. Вырезать его можно при помощи такого простейшего инструмента, как ножовка, либо острого ножа. Процесс резки не составляет сложностей:

• сначала надо нанести на лист разметку при помощи простого карандаша и линейки;
• с одной стороны лист надо подрезать при помощи ножовки, а с другой, используя нож;
• теперь гипсокартон надламывается, срезается с одной стороны.

После надо при помощи обдирочного рубанка тщательно обработать кромку, чтобы получить ровные края. Когда лист раскроен, можно закрепить его на требуемом месте при помощи саморезов. Стыки и швы после монтажа шпаклюются, предварительно проклеиваются специальной сеткой.

Как сделать плавный пуск и регулятор оборотов для болгарки

Все бюджетные варианты УШМ имеют несколько недостатков. Во-первых, не имеется системы плавного пуска. Это очень важная опция. Наверняка все из вас включали этот мощный электроинструмент в сеть, и при запуске наблюдали, как падает накал лампочки, которая также подключена к этой сети.

Такое явление происходит по той причине, что мощные электродвигатели в момент запуска потребляют огромные токи, из-за которых проседает напряжение сети. Это может вывести из строя сам инструмент, особенно китайского производства с ненадежными обмотками, которые могут в один прекрасный день сгореть во время пуска.

То есть система мягкого старта защитит и сеть, и инструмент. К тому же в момент запуска инструмента происходит мощная отдача или толчок, а в случае внедрения системы мягкого старта такого, разумеется, не будет.

Во-вторых, отсутствует регулятор оборотов, который позволит долго работать инструментом, не нагружая его.

Схема, представленная ниже, от промышленного образца:

Она внедряется производителем в дорогие приборы.

К схеме можно подключать не только «болгарку», но и, в принципе, любые приборы – дрель, фрезерные и токарные станки. Но с учетом того, что в инструменте должен стоять именно коллекторный двигатель.

С асинхронными двигателями такое не пройдет. Там необходим частотный преобразователь.

Итак, необходимо сделать печатную плату и приступить к сборке.

В качестве регулирующего элемента задействован сдвоенный операционный усилитель LM358, который с помощью транзистора VT1 управляет силовым симистором.

Итак, силовым звеном в этой схеме является мощный симистор типа BTA20-600.

Такого симистора не оказалось в магазине и пришлось купить BTA28. Он чуть мощнее того, что по схеме. В общем, для двигателей с мощностью до 1 кВт можно использовать любой симистор с напряжением не ниже 600 В и током от 10-12 А. Но лучше иметь некоторый запас и взять симисторы на 20 А, все равно они стоят копейки.

Во время работы симистор будет греться, поэтому на него необходимо установить теплоотвод.

Чтобы не было вопросов по поводу того, что двигатель при пуске может потреблять токи, которые значительно превышают максимальный ток симистора, и последний может попросту сгореть, помните, что схема имеет мягкий старт, и пусковые токи можно не принимать во внимание. Наверняка всем знакомо явление самоиндукции. Этот эффект наблюдается при размыкании цепи, к которой подключена индуктивная нагрузка

Этот эффект наблюдается при размыкании цепи, к которой подключена индуктивная нагрузка

Этот эффект наблюдается при размыкании цепи, к которой подключена индуктивная нагрузка

Наверняка всем знакомо явление самоиндукции. Этот эффект наблюдается при размыкании цепи, к которой подключена индуктивная нагрузка.

То же самое и в этой схеме. Когда резко прекращается подача питания на двигатель, ток самоиндукции с него может спалить симистор. А снабберная цепь гасит самоиндукцию.

Резистор в этой цепи имеет сопротивление от 47 до 68 Ом, а мощность от 1 до 2 Вт. Конденсатор пленочный на 400 В. В данном варианте самоиндукция как побочный эффект.

Резистор R2 обеспечивает токогашение для низковольтной цепи управления.

Сама схема в какой-то мере является и нагрузкой, и стабилизирующим звеном. Благодаря этому после резистора можно не стабилизировать питание. Хотя в сети есть такие же схемы с дополнительным стабилитроном, использовать его бессмысленно, поскольку напряжение на выводах питания операционного усилителя в пределах нормы.

Возможные варианты замен для маломощных транзисторов можно увидеть на следующей картинке:

Печатная плата, которая упоминалась ранее, представляет собой только плату для устройства плавного пуска, и в ней нет компонентов для регулировки оборотов. Это сделано специально, поскольку в любом случае регулятор нужно выводить с помощью проводов.

Настройка регулятора выполняется с помощью многооборотного подстроечного резистора на 100 кОм.

А основная регулировка уже с помощью резистора R5. Стоит сказать, что схема такого рода не позволит осуществлять регулировку от нуля, только от 30 до 100%.

Если нужен более мощный регулятор, то его можно собрать по следующей схеме:

Эта схема позволяет регулировать мощность практически от нуля, но для «болгарки» это не имеет смысла.

Вначале схема обязательно проверяется на работоспособность путем подключения в качестве нагрузки лампочки на 40-60 Вт 220 В.

Если все в порядке, то после отключения от сети сразу же нужно проверить симистор на ощупь – он должен быть холодным.

Далее, плата подключается к «болгарке» и производится запуск.

Если все работает нормально – «болгарка» запускается плавно, и регулируются обороты, — то пора приступать к тестам под нагрузкой.

Прикрепленные файлы:

Полезные советы

Собранную своими руками схему надо обязательно несколько раз проверить на соответствие деталей и очередности их подсоединения. Небольшая ошибка может привести к неприятным последствиям. С электричеством шутки плохи. Но даже после тщательной многоразовой проверки устанавливать прибор на электродвигатель не рекомендуется. Лучше провести тестирование. Каким образом? Для этого вам потребуются три лампочки накаливания мощностью 60-100 ватт, которые соединяются последовательно Надо добиться результата, чтобы все лампы горели одинаково ярко

Обратите внимание на емкость установленных конденсаторов

Здесь очень важно, чтобы время их включения не имело большой разницы Допустимое значение до 10%. Время отключения-включения конденсаторов можно отрегулировать резисторами (R)

Правда, этот вариант выравнивания можно использовать, если разница времени откл/вкл не меньше 30%.

И вот только после этих манипуляций можно подключать устройство к электродвигателю.

Самодельные варианты

Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Плавный пуск на микросхеме

Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.

Схема 2. Схема плавного пуска электроинструмента

Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.

Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.

Устройство плавного пуска — электротехническое устройство, используемое в асинхронных электродвигателях, которое позволяет во время запуска удерживать параметры двигателя (тока, напряжения и т.д.) в в безопасных пределах. Его применение уменьшает пусковые токи, снижает вероятность перегрева двигателя, устраняет рывки в механических приводах, что, в конечном итоге, повышает срок службы электродвигателя.

Модификация для болгарок интерскол с симистором на 15 А

Плавный пуск для прибора с симисторами на 15 А считается универсальным и часто встречается у видов невысокой мощности. Отличие приборов заключается в маленькой проводимости. Схема (устройство) такого пуска предполагает использование трансиверов определенного типа, которые работают при частоте сорок Гц. У многих видов применяются компараторы. Такие детали ставятся с фильтрами. Номинальное напряжение у пускателей начинается от 200 В.

Пускатели для болгарок с симистором на 20 А

Приборы с симисторами на 20 А подойдут для профи болгарок. У многих видов используются специальные резисторы. В первую очередь они могут функционировать при высокой частоте. Макс температура пускателей равна пятидесяти пяти градусам. У большинства приспособлений отлично защищен корпус. Классическая схема предполагает использование 3 контакторов емкостью от тридцати пФ. Мастера считают, что приборы выделяются своей проводимостью.

• Самая маленькая частота у пускателей где-то тридцать пять Гц. Функционировать они могут в сети постоянного тока. Подключение модели выполняется через переходники. Для моторов на двести Вт прекрасно подойдут такие устройства. Фильтры очень часто ставятся с триодами. Показатель чувствительности у них равен 300 мВ и не более.
• Довольно часто могут встретиться специальные компараторы с системой защиты. Если разбирать зарубежные модели, то у них есть интегральный преобразователь, который ставится с изоляторами. Проводимость тока производится на отметке пять мк. При сопротивлении сорок Ом модель может долго держать большие обороты.

Модели на болгарку 600 Вт

• Для инструментов на 600 Вт, используют пускатели с контактными симисторами, у них перегрузка не выше десяти А. Также помните, что есть множество приборов с обкладками. Они хороши своей защищенностью и не будут в страхе от повышения температурного режима. Мин частота для устройств на 600 Вт равна 30 Гц. При этом сопротивление будет зависеть от поставленного триода. Если он используется линейного типа, то вышеуказанный параметр не превысит 50 Ом.
• Если рассказывать про дуплексные триоды, то сопротивление при серьезных оборотах может дойти до 80 Ом. Совсем редко у моделей могут встретиться стабилизаторы, которые работают от компараторов. В большинстве случаев, они закрепляются сразу на модули. Некоторые виды создаются с проводными транзисторами. У них самая маленькая частота начинается от пяти Гц. Они боятся перегрузки, но могут поддерживать огромные обороты при напряжении 220 вольт.

Устройства для болгарок на 800 вольт

Приспособления на 800 Вт могут функционировать с пускателями маленькой частоты. Симисторы частенько используются на пятнадцать А. Если разбирать схему моделей, то нужно заметить, что у них используют специальные транзисторы, у которых пропускная способность тока начинается от 45 мк. Конденсаторы применяются с фильтрами и без них, а емкость у деталей равняется не более трех пФ. Также стоит знать, что пускатели могут отличаться по чувствительности. Ушм с регулировкой оборотов и плавным пуском. УШМ Makita GA5030. Болгарка «Макита» с регулированием оборотов является одной из самых популярных моделей. Диапазон регулировки вращения — полностью будет зависеть от максимального диаметра насадки.

Помните, что есть большая вероятность поломки электродвигателя и поломки устройства после того, как произведен не мягкий, пуск, а резкий, рывками. Поэтому лучше сделать ограничитель, выполняя ограничения можно напрямую обезопасить двигатель. Еще в приспособлении должен быть коллекторный двигатель, а не асинхронный, чтобы все можно было спокойно отключить. Блок нужен для поступления питания переключающих реле.

Ну и главное, кнопка для пуска должна быть правильно установлена, а еще лучше взглянуть на электросхему перед созданием собственного устройства. Ремонт моделей кр1182пм1, xs, 12, d3, лучше выполнять тщательно, ведь такие устройства стоят дорого.

Bt136 600E: схема включения регулировки напряжения

Дешёвые болгарки, не обладающие достаточной мощностью, производители не обременяют схемами включения регулировки напряжения, иначе такие болгарки уже были бы не из дешевых. При пуске болгарки, если он плавный, процесс осуществляется через переходник, соединенный контактами с блоком выпрямителя. Блок выпрямителя преобразовывает ток.

Регулятор оборотов позволит долго работать без перегрузки инструмента

Но иногда болгарку имеет смысл модернизировать с помощью установленной схемы. Электросхема собирается достаточно просто. Сделать ее не сложно, и в готовую схему можно при желании подключать не только болгарку, но любой другой инструмент. Однако в инструменте должен быть коллекторный двигатель, а не асинхронный.

Самодельный подход к созданию схемы будет заключаться в следующем:

• Для начала работы следует скачать плату, если её нет;
• В качестве силового звена используется симистор Bt136 600E;
• При работе симистор будет нагреваться, чтобы этого избежать, устанавливается теплоотвод;
• Используемые резисторы дают сопротивление току, обеспечивая токогашение;
• Настройка регулятора происходит за счет многооборотного подстроечного резистора;
• Для проверки следует подключить лампочку;
• После подключения лампочку необходимо отключить – симистор должен быть холодным;
• Подключение полученной схемы к болгарке.

Если правильно подключена плата, симистор и резисторы УШМ должны запускаться плавно, а также использование частоты вращения должно регулироваться. После этого можно апробировать болгарку в деле. Подобные знания могут понадобиться при ремонте неисправностей электродвигателя. Например, когда повышается напряжение или имеет место неправильная балансировка.

Изготовление розетки плавного пуска

Самое главное требование для таковой розетки – это ее мобильность. Потому для вас пригодится переноска.

При помощи нее можно будет плавненько запускать инструмент в любом месте – в гараже, на даче, при строительстве собственного дома на различных участках стройплощадки.

Сперва переноску необходимо разобрать.

Главные провода питания в ней могут быть или припаяны, или подсоединены на винтообразных зажимах.

Зависимо от этого, также будет происходить и подключение вашей дополнительной розетки. Это должна быть конкретно дополнительная розетка около переноски, чтоб иметь возможность сразу подключать инструмент в различных режимах.

Кстати, если вы по ошибке включите болгарку либо циркулярку, имеющие заводской интегрированный плавный пуск в розетку, также снабженной таким УПП, то на удивление все будет работать. Единственный момент – получится задержка пуска пилы либо оборотов диска на пару секунд, что не очень комфортно в работе и без привычки может обременить задачей.

Вот реальные тесты такового подключения, проведенные одним мастером с ютуб BaRmAgLoT777. Его комментарий после таких опробований на гравере типа Dremel, дреле Bosch, фрезере Makita, циркулярной пиле Interskol:

Дальше для сборки розетки берете многожильный медный провод сечением 2,5мм2 и зачищаете его концы.

После этого нужно залудить контактную площадку на переноске, куда будет припаиваться этот провод.

Накрепко припаиваете жилы кабеля к этим площадкам.

КАК УСТАНОВИТЬ ПЛАВНЫЙ ПУСК НА ДИСКОВУЮ ПИЛУ (турбинку, циркулярку и т. д.)

Аккуратненько укладываете провода и закрываете удлинитель.

Берете квадратную внешную розетку для установки на наружной поверхности стенок, и в ее корпус примеряете блок плавного запуска. Потому что он имеет малогабаритные прямоугольные размеры, то должен поместиться туда без особенных заморочек.

Монтируете и закрепляете корпус розетки на одной площадке с удлинителем.

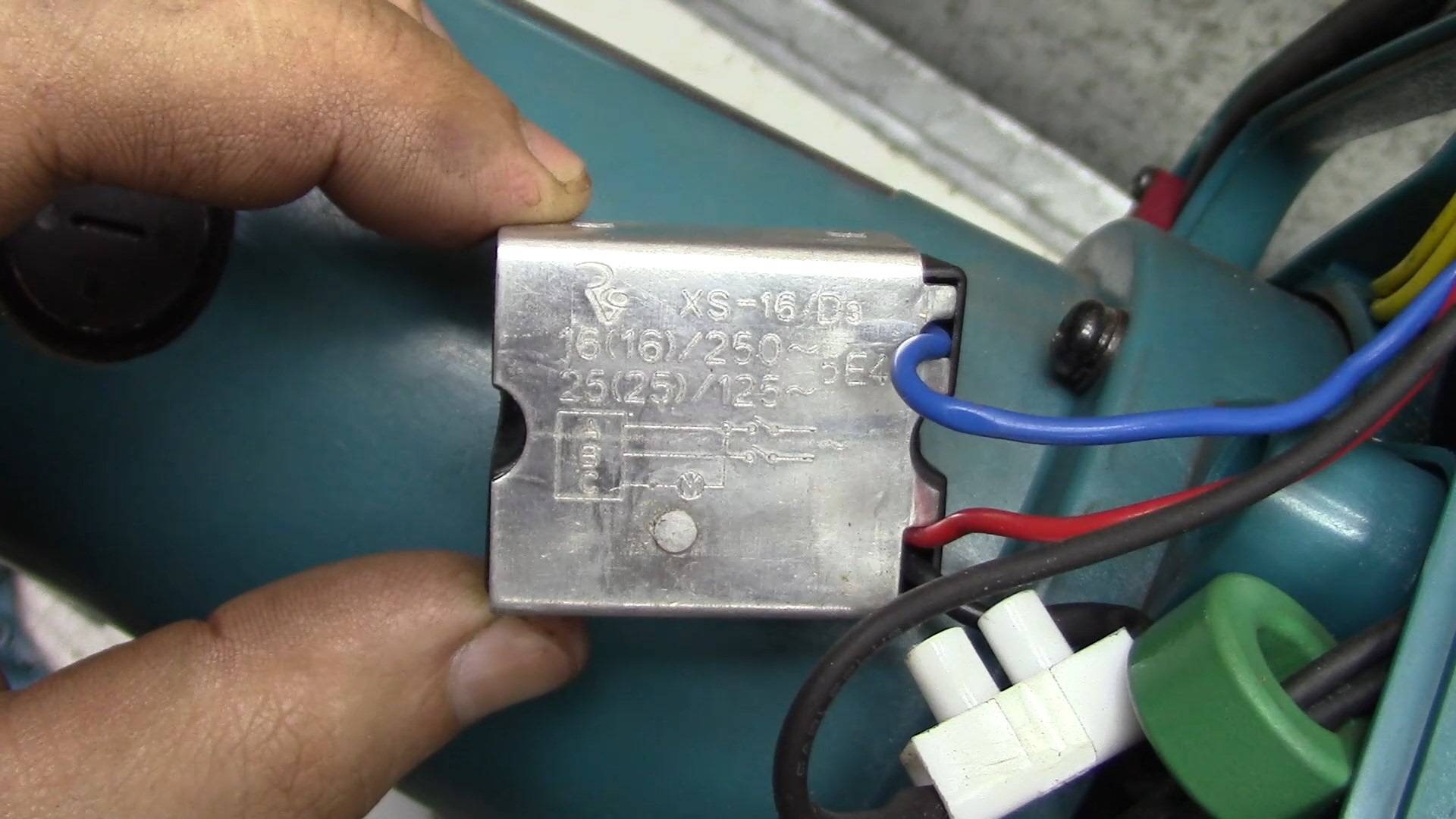

Блочок ПП подключаете в разрыв хоть какого провода, фазного либо нулевого. Не спутайте, на него не подается сразу фаза и ноль, т.е. 220В.

Он устанавливается на некий один из проводов.

Также для этого БПП, нет никакой различия с какой стороны сделать вход, а с какой выход. Скрутки пропаиваются и изолируются термоусадкой.

После этого, все внутренности розетки собираются в корпус и остается всю конструкцию закрыть крышкой.

На этом вся переделка переноски и изготовка розетки можно считать завершенной. По времени это займет у вас менее 15 минут.

Изготовление регулятора частоты вращения

С помощью регулятора частоты вращения мы уменьшаем число оборотов.

В схему входят следующие элементы:

• Резистор – R1.
• Резистор подстроечный.
• Конденсатор – C10.
• Симистор – TRIAC.
• Симистор – DIAC.

Электронный регулятор может быть выносным. В болгарках Bosch электроника устанавливает количество оборотов от почти 3000 до 11500. Нагрузка на мощности счетчика отсутствует, учитывается каждый показатель. Регулируемые частоты вращения необходимы при любом виде работ.

Болгарка – очень полезный инструмент, и как хорошо, что нет особых сложностей в том, чтоб быстро научиться работать с ней!

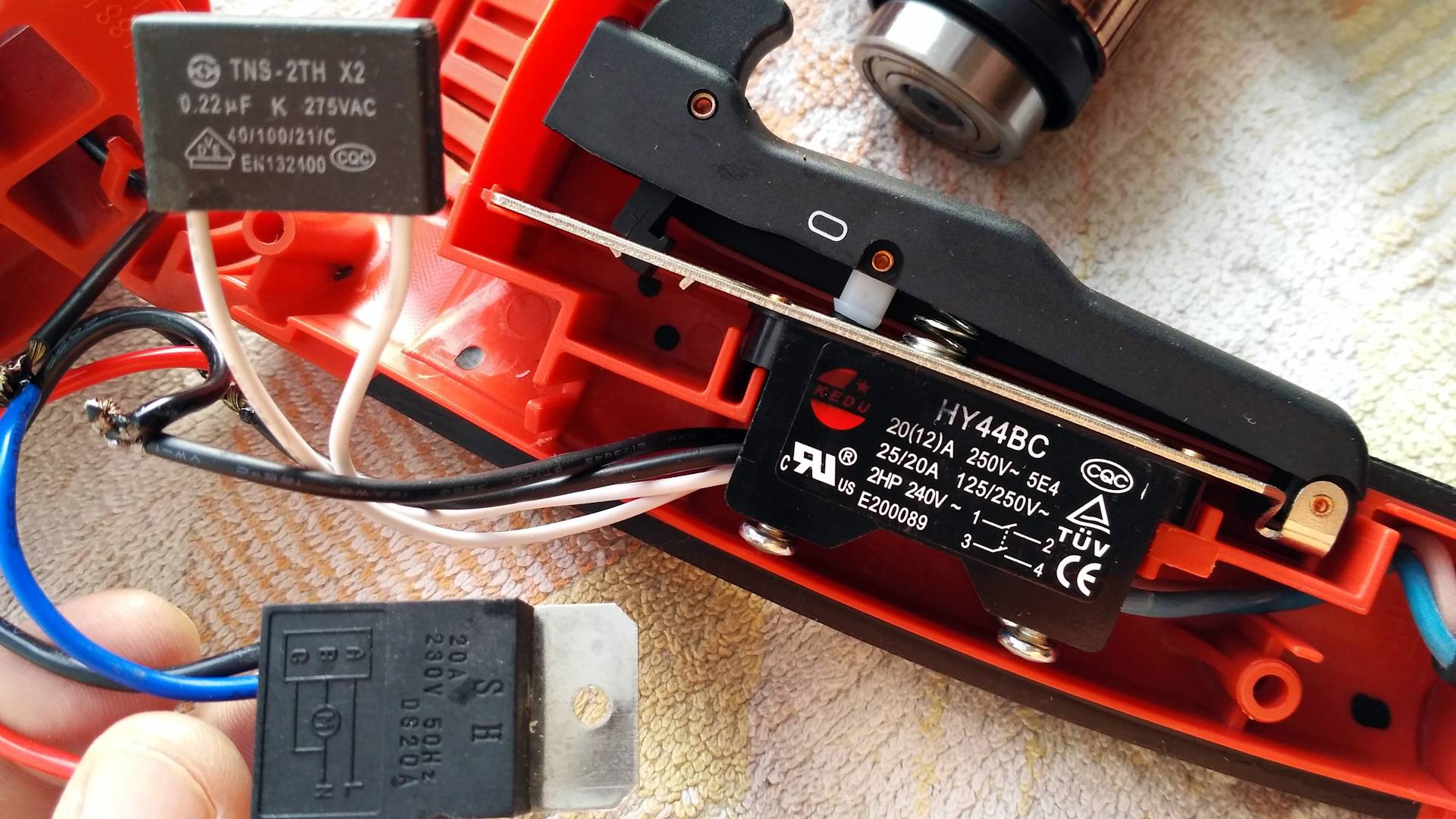

Блоки плавного пуска с тремя проводами

Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.

Или другие модели внешне похожие на KRRQD.

Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.

Схема подключения на них следующая:

Фаза подается на контакт «А», ноль на «С». Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).

Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.

В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.

Еще один момент — так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.

Как сделать регулировку для УШМ в домашних условиях, самодельные варианты

Относительно простую схему регулировки на полупроводниковых приборах некоторые пользователи, имеющие навык работы с электротехническими технологиями, могут сделать самостоятельно. Однако, она не сможет эффективно подстраивать силу тока при снижении оборотов, и величина крутящего момента на рабочем валу может быть недостаточной. Это не будет большим препятствием при проведении работ по полировке, резке тонколистового металла или обработке мягких материалов (пластика и подобных ему).

Если изготовление схемы собственными руками вызывает затруднения или характер работ с болгаркой, например с камнем или керамикой, требует использовать более сложную систему с микросхемой, возможен вариант приобретения готового блока и установки его на болгарку.

Стандартный диммер для изменения яркости освещения нашел применение в эксплуатации болгарки в следующем видео.

Важно: мощность диммера должна быть минимум не меньше мощности болгарки. Качество полировальных работ и меньшее количество выделяемой пыли при их проведении определяют целесообразность доработки электрической части болгарки с использованием стандартного диммера. Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя

Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя.

Управление частотой вращения некоторых электрических инструментов можно осуществлять не только вручную с помощью поворотного колесика. Некоторыми устройствами удобнее управлять с помощью педалей. В следующем видео автор демонстрирует такой способ управления. Здесь взят регулятор оборотов выполненный в виде педали со швейной машинки и адаптирован для управления электрическим лобзиком. Ничего не мешает сделать такой вариант управления болгаркой, однако необходимость этого должна быть обоснована характером проводимых работ.

Без потери мощности

Регулятор, который изменяет обороты, не теряя мощности, самостоятельно изготовить практически невозможно. Такие устройства с обратной связью по отслеживанию величины оборотов и корректировкой на их основании силы тока выпускаются только производителями болгарок. Изготовить или установить самостоятельно можно только регуляторы на полупроводниковых схемах, которые не гарантируют 100% сохранения мощности при изменении частоты вращения шпинделя болгарки.

Как уменьшить/увеличить скорость вращения диска

Готовую недорогую китайского производства плату можно смонтировать, как сделал автор следующего видео, в отдельном пластиковом корпусе, подключенного к кабелю с вилкой и установленном на нем розеткой. Подключив вилку к электрической сети, а болгарку к нему через розетку, можно изменяя регулировочным колесиком величину переменного сопротивления, устанавливать на УШМ требуемые обороты. Полировка поверхности таким электроинструментом будет производиться намного качественнее.

Как поставить, подключить

Пользователи болгарок придумали много разных способов компоновки регулятора оборотов и болгарки, для которой он предназначен. Он может находиться в качестве автономного элемента вне корпуса болгарки, так и встраиваться внутрь. Ниже представлены видео с такими вариантами.

В качестве внешнего управляющего устройства в следующем видео автор использует переноску с кнопкой включения/выключения. Как раз вместо этой самой кнопки вставляется готовая китайская плата на полупроводниках. Технология электромонтажных работ выполнена на хорошем техническом уровне. Такую переноску будет удобно использовать во время выполнения болгаркой работ, требующих применения низких оборотов.

Разместить дополнительные устройства внутри корпуса болгарки бывает достаточно сложной проблемой. Часто требуется принятие нетривиальных решений, как, например, в следующем видео. Здесь, чтобы поместить плату с регулировкой оборотов и плавным пуском, пришлось поменять кнопки, задействованные в работе рычага включения/выключения. В освободившееся пространство удалось разместить симистор с радиатором охлаждения регулятора оборотов и плату с микросхемой плавного пуска болгарки.

Как отключить, убрать датчик напряжения

В следующем видео у автора на одной из моделей болгарки вышел из строя регулятор оборотов. Попытки его отремонтировать не увенчались успехом. Автор описывает, как можно убрать поломанный регулятор и собрать электрическую схему без него (просто подключить обмотки статора напрямую через выключатель). Болгарка будет функционировать, только на одних лишь максимальных оборотах.
