Как установить газ на мотоблоке

Об устройстве мотоблоков и клапанов

Мотоблоки Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко, Дон представляют собой довольно сложное техническое устройство, состоящее из нескольких основных рабочих узлов: двигателя, трансмиссии, ходовой части и органов управления.

Само понимание конструкции мотоблока очень важно, ведь от этого зависит правильность проведения ремонтных и настроечных работ. Рассмотрим каждый узел более детально:

Рассмотрим каждый узел более детально:

• Двигатель. В зависимости от комплектации, могут использоваться 2-тактные и 4-тактные моторы. На сегодняшний момент, наибольшее распространение получили именно 4-тактные, потому что они обладают более высокими рабочими показателями.
• Кроме того, двигатели делят на дизельные и бензиновые. Первые подходят больше всего для крупногабаритных агрегатов, а вторые – для малых и средних мотоблоков.

Более подробно о работе двигателя мотоблока смотрите на приведенном видео:

• Трансмиссия. Крутящий момент, который передается от двигателя к колесам, осуществляется именно с помощью трансмиссии. В её состав входит редуктор, коробка передач, система сцепления и дифференциал (у отдельных моделей).
• В зависимости от типа редуктора и сцепления формируется не только стоимость мотоблока, но и принцип действия данных компонентов.
• Ходовая часть. Большинство мотоблоков имеет в своем наличии пару колес различного типа – пневматические или металлические, оборудованные грунтозацепами. Кроме того, ходовая часть включает в себя саму раму, на которой располагаются все прочие элементы мотоблока – двигатель, редуктор и т.д.
• Система управления. Все управление мотоблоком располагается на расстоянии вытянутой руки оператора, т.е. на рукоятке и в непосредственной близости от нее. Сюда входит рычаг сцепления, кнопки переключения скоростей и изменения движения, аварийной остановки двигателя и т.д.

Карбюраторный мотоблок

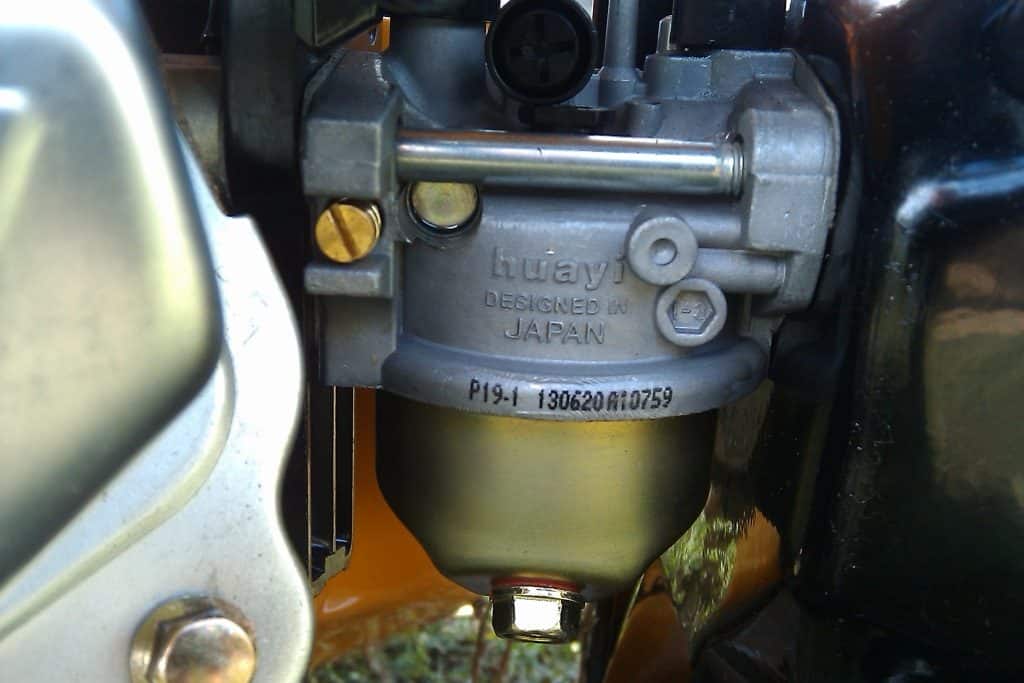

Что касается карбюратора, то он является частью системы питания двигателя. Выполняет роль своеобразного миксера, который смешивает жидкое горючее с воздухом для получения топливной смеси, которая затем попадает в цилиндры мотора. Конструктивно, он выглядит следующим образом:

• поплавковая камера;
• диффузор;
• распылитель;
• дроссельные и воздушные заслонки;
• смесительная камера;
• жиклер и т.д.

Это описание стандартного карбюратора, но у разных моделей мотоблока, таких как Хутер, Профи, Пахарь, Чемпион, Карвер, Хускварна могут использоваться различные карбюраторы, соответственно, и регулировка будет иная.

Уход за карбюратором, его замена и ремонт

Иногда, чтобы привести карбюратор для мотоблока в стабильное, рабочее состояние, недостаточно регулировки, необходимы ремонт либо замена.

Бывает так, что воздушная заслонка карбюратора закрывается не полностью. Для устранения этой проблемы следует осуществить контроль работы привода. Если обнаружены заедания – устраните их. Более того, учитывая, что карбюратор обеспечивает подачу топлива и, следовательно, приводит в движение сам мотоблок, следует внимательно следить за состоянием этой детали и правильно ухаживать за ней.

Чтобы избежать серьезной поломки карбюратора, необходимо постоянно следить за его работой. Кроме регулировки холостого хода, нужно регулярно чистить карбюратор и производить замену износившихся частей. Поскольку карбюратор взаимодействует с топливной горючей смесью и воздухом, причина его загрязнения может находиться либо в первом, либо во втором источнике.

Чтобы сделать степень загрязнения существенно меньше, можно использовать фильтры, которые следует чистить и менять по мере необходимости. Помимо этого, существенно влияет и качество топлива. Некачественная горючая жидкость может привести к повреждению деталей и преждевременной замене. Если возникла потребность, карбюратор к мотоблоку можно приобрести на автомобильном рынке или магазине. Его замену, регулировку и чистку также проводят специалисты.

https://youtube.com/watch?v=tlhnorbrEcU

В данной статье описана регулировка мотоблока, а именно основных его частей: карбюратора, клапанов и топливной системы. Процесс это нелегкий, поэтому мы также приложили несколько фото и видео.

Материалы для работы

Для того, чтобы перевести бензиновый мотоблок на газ, вам понадобятся:

• пропановый редуктор;
• шланг;
• газовый фильтр тонкой очистки;
• лист металла;
• хомут;
• небольшой баллон с пропаном;
• газовый кран;
• обжимной фитинг.

Шаг 1. Переводим бензиновый мотоблок на газ

Для начала, нужно убрать пружину в редукторе, для чего разбираем его, срывая пломбу. После того, как раскрутили все винты и сняли крышку, вынимаем пружину и собираем все обратно.

Если хотите раскрутить винты быстрее, воспользуйтесь шуроповертом.

Проверяем рабочее давление, присоединив редуктор к шлангу и газу. Отпускаем другой конец шланга в банку с водой. Открываем кран с газом и наблюдаем за тем, что в банке с водой нет пузырей (когда шланг опущен примерно на 5 см), значит, сделано все верно. Если расположить край шланга на расстоянии 1-3 см от поверхности воды – пузыри появляются.

Для того, чтобы подать газ в корпус через воздушный фильтр, нужно просверлить сбоку сквозное отверстие сверлом 10,5. Для закрепления медной трубки воспользуемся обжимным фитингом. В просверленное отверстие продеваем трубку насквозь и зажимаем ее фитингом: с внешней стороны корпусом с шайбой, а с внутренней – гайкой.

Шланг прокладываем по ручке мотоблока. Для тонкой очистки газа используем фильтр, который применяется в автомобилях. Без него двигатель будет быстро забиваться.

Дальше шланг поднимается выше к рулю, где прикрепляется газовый кран, которым регулируется подача пропана.

6В конце шланг прикрепляем к редуктору, который присоединен к баллону с газом.

Для того, чтобы баллон был закреплен основательно, из листа металла делаем подставку. Фиксируем ее к основе мотоблока с помощью хомута.

Шаг 2. Заводим мотоблок на газу.

Для того, что бы завести мотоблок, открываем вентиль для подачи газа.

Открываем дозировочный газовый кран на 2-3 секунды, после чего возвращаем его на прежнее место.

Дергаем за стартовый рычаг. После того, как двигатель заработал нужно приоткрывать понемногу газовый кран до тех пор, пока по звуку станет понятно, что двигатель получает достаточно газа.

Наш мотоблок теперь переведен на газ, чем существенно уменьшит затраты на его обслуживание.

Если вам понравилась наша статья, поставьте лайк

️ Подписывайтесь на сайт, чтобы не пропустить ничего интересного!

Двигатель для мотоблока Нева МБ 1

Используя мотоблок Нева при сельскохозяйственных работах, появляется возможность снизить энергозатраты и сэкономить время. Среди популярных моделей двигателей на мотоблоки Нева, наиболее распространенной модификацией считается МБ-1.

Выпускаться такой двигатель начал еще с 1984 года, но по сей день не перестает занимать позиции лидера среди сельскохозяйственников. На сегодняшний день данный агрегат используют с целью пахоты, культивации, рыхления почвы, обработки почвы между рядами, при косьбе травы, при проведении мероприятий по уборке снега и так далее.

Такой движок отличается наличием редуктора, снабженным тяговыми возможностями повышенной степени. В результате такого технологического хода инженерам удалось достичь больших показателей производительности, затрачивая при этом минимум мощности.

Еще одной отличительной чертой данной модели является наличие системы независимого разобщения левого и правого колес, то есть можно отдельно отключить крутящий момент колес, что позволяет увеличить маневренность самого агрегата на поворотах.

Определение проблем в системе подачи горючего

Неисправности по этой части тоже делают работу мототехники невозможной. Чтобы определить тип и наличие проблем, следует осмотреть свечи зажигания. Выкручивают их при полностью заглушенном двигателе. Цвет электродов и общее состояние сразу расскажут, насколько нормально функционирует мотор. Если на них много гари и копоти, то это говорит о:

• неправильном функционировании системы зажигания;
• слишком богатой горючей смеси (соотношение бензина выше, нежели воздуха);
• проникновении масла в камеру сгорания. Это бывает по причине изношенности втулок на клапанах или колец на поршнях.

Если на электроде виднеются следы сажи или имеются симптомы «холодной» свечи, то проблемы кроются в следующем:

• чрезмерно обогащённая смесь;
• слишком сильное охлаждение. Это происходит редко;
• неправильно подобранные свечи.

• неправильно подобранные свечи (модели с низким калильным числом не подходят);
• бедная горючая смесь (больше воздуха, нежели бензина);
• позднее зажигание;
• чрезмерно быстрое сгорание топлива (так проявляется детонация);
• перегрев двигателя (что тоже говорит о плохом охлаждении).

Бывает, что электроды оплавлены. Это указывает на перегрев свечей, который происходит из-за раннего зажигания.

Виды и способы регулировки карбюраторов

Как известно, мотоблок, как и множество других агрегатов такого типа, работает при помощи двигателя. Из-за того, что двигатель не может воспламениться без подачи кислорода, возникает потребность в использовании карбюратора. Для мотоблока применяются карбюраторы двух типов. Один из них – роторный, другой – плунжерный. Естественно, каждый из упомянутых видов обладает своими преимуществами и недостатками, выбор зависит от мотоблока, его работоспособности и типа выполняемых работ.

Бывают случаи, когда происходят нарушения в работе карбюратора (процесс производится нестабильно). В такой ситуации карбюратору необходима регулировка. Как отрегулировать карбюратор на мотоблоке? Это вполне можно сделать своими руками, следуя определенной последовательности действий.

Следуя такой инструкции, можно самостоятельно настроить карбюратор мотоблока.

Как почистить карбюратор?

Перед разборкой дозирующего узла полностью очищают его снаружи и сливают остатки топлива из бензобака. Затем переходят к снятию системы. Сначала убирают воздушный фильтр и подающий патрубок. Далее необходимо отсоединить привод дроссельной заслонки и вынуть карбюратор. ТО дозирующего узла проходит четыре этапа:

1. Очистка стакана в фильтре-отстойнике от масляных отложений.
2. Снятие поплавка из поплавковой камеры. Для этого выкручивают топливный жиклер и извлекают втулку под ним. Перед снятием поплавка с иглой вынимают опорную ось.
3. Замачивание корпуса карбюратора и жиклеров в ацетоне или уайт-спирите. Промывка пластиковых деталей в бензине и последующая их очистка мягкой щеткой или ветошью.
4. Прочистка дозирующего отверстия. Для этого используют тонкую иглу или проволоку.

После очистки систему собирают и переходят к ее регулировке.

Характеристики двигателей Lifan

“Лифановские” двигатели на мотоблок имеют различные технические характеристики, в соответствии с которыми и стоит выбирать конкретную модель двигателя для конкретной модели мотоблока. Первой и главной особенностью является соответствие установочных размеров. Будет очень хорошо, если удастся подобрать двигатель, который идеально подходит к текущим креплениям. Можно подбирать модель самостоятельно. Также есть возможность обратиться в ближайший моторный магазин за помощью профессионалов

Важно помнить, что если крепления не совпадут, то их придется переделывать самостоятельно

Следующей важной характеристикой является мощность двигателя, которая обычно измеряется в количестве лошадиных сил. Самые распространённые универсальные двигатели для мотоблоков обладают мощностью в 6,5 лошадиных сил. Такой мощности обычно вполне достаточно для большинства мотоблоков

Модели двигателей очень похожи как в установке и обслуживании, так и в эксплуатации

Такой мощности обычно вполне достаточно для большинства мотоблоков. Модели двигателей очень похожи как в установке и обслуживании, так и в эксплуатации.

Двигатели «Лифан» на мотоблок стоит подбирать в соответствии с предполагаемыми задачами, которые будут на него возлагаться. Если необходимо будет лишь один раз в год вскопать небольшой участок, то не стоит тратить денег. Вполне достаточно будет приобрести простенькую модель из самого дешевого ценового сегмента, хотя в основном стоимость таких двигателей начинается от 9 тысяч и все двигатели этой фирмы считаются очень дешевыми по сравнению с другими марками.

Видео: Регулировка Регулятора Оборотов Мотоблока

На маховике вы можете видеть метки, обозначающие ВМТ, а также значения 5, 10 и 20 градусов. Отметка 20 градусов указывает на впрыск горючей смеси. Маховик следует подвести под верхнюю мертвую точку, руководствуясь соответствующим отделом. Крышка клапана откручивается и снимается.

В процессе настройки должны использоваться следующие инструменты:

• Отвертка;
• Гаечный ключ на 10;
• Клинок толщиной 0,1 мм.

Согласно техническому паспорту, зазор клапана двигателя блока цилиндров составляет от 0,1 до 0,15 миллиметра, и поэтому с помощью лопаты его можно очень точно отрегулировать. Однако следует отметить, что некоторые лезвия имеют толщину 0,8 мм, что недопустимо. Точное значение можно узнать с помощью микрометра или из информации на сайте производителя. Регулирование заключается в следующем:

Отвертка;
Ослабьте гайку, вставьте лезвие и начните затягивать;
Вы должны сосредоточиться на лезвии, осторожно затягивая гайку;
Регулировка выполняется до тех пор, пока не будет устранена свободная игра клапана. Это должно сидеть достаточно плотно.
В обратном порядке соберите кожух, установите масляную ванну на место.. Если все манипуляции были выполнены без ошибок, двигатель будет работать плавно и без лишних шумов

Если все манипуляции были выполнены без ошибок, двигатель будет работать плавно и без лишних шумов.

Что понадобится для замены троса своими руками

Будем рассматривать два способа.

• Конечно нужен сам трос. Причём здесь не идёт речи о тросе заводском, это не всегда доступно и не дёшево. Выход: В хозяйственном или магазине автозапчастей, можно приобрести трос нужного диаметра по метражу. Один метр троса диаметром 2 мм. (такой и нужен) обошёлся в 12 руб! Два метра хватит!
• Также будут нужны две гайки на 6 или около того, сильно большие не нужны, только чтобы внутрь гайки прошёл трос.
• Крестовая отвёртка.
• Гаечные ключи на 10 и на 8.
• Молоток и то на чём можно постучать.
• Бокорезы или кусачки.
• Дрель и сверло диаметром чуть больше диаметра троса. (В последующем, если случится ещё раз делать замену уже сверлить не придётся)

Для второго (более лучшего метода) Также понадобятся

• Паяльник мощностью не менее 40 W (лучше больше)
• Паяльная кислота
• Припой

Устройство и регулировка карбюратора К-45

Мотоблок Нева моделей МБ-1 и МБ-2 оборудован двигателем ДМ-1К с карбюратором К-45. Существуют и модификации модели, такие как К-45Р, К-45У, К-45М.

Для правильной настройки вкратце рассмотрим его устройство.

Карбюратор – узел двигателя, который переливает топливо, смешивая его с воздухом, и регулирует его поступление в цилиндры.

Рассмотрим схему К-45. Здесь дроссельный рычаг 11 расположен в нижней части заслонки, которая регулирует количество смеси бензина и воздуха. К нему присоединена тяга регулятора. В верхней части дроссельной заслонки находится винт упора 5. Главный рычаг заслонки 14 управляет ее положением. В закрытом положении она удерживается пружиной, а когда ДВС запускается, происходит открытие на определенный угол. Градус угла рассчитан так, чтобы не было чрезмерного обогащения топливной смесью холодного двигателя мотоблока.

Регулировка К-45 позволяет всей системе питания и самому двигателю работать без перебоев:

• подготовьте карбюратор к настройке и прогрейте мотор мотоблока;
• снижайте скорость вращения движка с помощью винта 5;
• используя винт 8 необходимо задать максимальное число оборотов на холостом ходу двигателя;
• и в завершение измените скорость вращения, повернув винт в обратную сторону на 0,25 оборота.

Ремонт К-45: основные рекомендации, видео

Для того, чтобы починить карбюратор своими руками, предлагаем ознакомиться с видео ремонта мотоблока «Нева» МБ-2.

Рассмотрим основные неисправности К-45:

1. Если в камеру ДВС поступает избыточное количество воздуха. Попробуйте заменить прокладку между головкой и карбюратором и крепче затянуть крепежные гайки на соединении. Если это не помогло, причиной может быть износ вала на заслонке или отверстия, куда он подсоединен. Такой вал подлежит замене, а в случае разбитых отверстий меняется устройство целиком.
2. Когда в поплавочную камеру поступает слишком много топлива. В этом случае проверьте и замените изношенные детали: поплавок, жиклеры, иголку.
3. Если в карбюратор поступает мало бензина, проверьте фильтр и отстойник, шланги подачи топлива и бензобак. Загрязненные элементы необходимо промыть или заменить, а если бак заржавел изнутри, придется почистить его каустической содой.
4. Если наблюдается повышение расхода горючего, настройте карбюратор, обратившись к инструкции по эксплуатации.

Замена на другой карбюратор

Для того, чтобы карбюратор мотоблока работал исправно и без перебоев, необходимо постоянно следить за состоянием фильтров, проводить регулировку для правильной подачи топлива и воздуха, а также использовать бензин с октановым числом не ниже 92. В случае, если поломки К-45 избежать не удалось:

• приобретите оригинальный узел;
• демонтируйте неисправный механизм, начиная с головы двигателя;
• с неисправного карбюратора слейте остатки топлива;
• очистите соединение и проведите замену узла.

Или обратитесь за заменой в сервис. Если вы хотите поставить на агрегат карбюратор другой марки, докупите необходимый переходник.

Подключение освещения к мотоблоку — видео, схемы, советы

На рынке сельхозтехники представлено большое количество мотоблоков различного типа. Но не все модели имеют штатное освещение. Эту проблему можно решить с помощью несложных манипуляций по модернизации.

Как провести освещение на мототехнике от генератора?

Сделать свет на мотоблок своими руками проще всего от «родного» электрогенератора. Если производителем предусмотрена такая возможность, то установленный генератор обладает определённым запасом мощности. Его будет достаточно для нормального функционирования ключевых электроприборов мотоблока и питания дополнительно установленного электрического оборудования (поворотники, фары, звуковой сигнал).

Алгоритм подключения света от установленного электрогенератора не отличается сложностью:

1. Электрогенерирующее устройство подсоединить к включателю на рулевой колонке с помощью провода;
2. От включателя развести систему проводов на электрическое оборудование (на мотоблоке это фара);
3. Провода поместить в гофру для их защиты от механических повреждений. Так они не будут болтаться и мешать при работе на агрегате.

Если генератор с достаточно высоким уровнем мощности, то освещение будет хорошим. Когда свет тухнет на низких оборотах, необходимо поменять установленный электрогенератор на устройство с трактора или машины.

Можно установить генератор от «Запорожца». Устройство отличается небольшими размерами, потому легко поместиться в зоне между мотором и коробкой передач. Установка несложная. Предварительно делаются крепежи для скрепления электрогенератора и его фиксации на раме: прочные рейки из металла привариваются к раме, после крепится хомут.

Электрический генератор из автомобиля старого или нового образца способен обеспечить нормальное освещение мотоблока. Также возможно решить и другие проблемы с подключением различного электрического оборудования.

Как подключается фара к мотоблоку?

Не все мотоблоки комплектуются фарой. Потому делая освещение на мотоблоке своими руками,

нужно определиться с подходящей деталью:

• Её можно приобрести в специализированном магазине – это будет узел с готовой системой (катушка освещения, фара, система проводов);
• Возможно использовать деталь от старой техники: мопеда, мотоцикла;
• Фара к мотоблоку может быть изготовлена самостоятельно.

Для изготовления фары понадобятся некоторые элементы: корпус старой или сгоревшей «экономки», небольшой кусок электропровода, тумблер (переключатель) или простой выключатель.

Подключить фару на мотоблок можно, придерживаясь следующей схемы:

• Закрепить тумблер. Место его размещения должно быть практичным и надёжным. Оптимально – рулевая штанга агрегата возле рычага переключающего передачи;
• Поставить фару на мотоблок. Для этого изготовители предусмотрели специальное место перед мотором или на рулевой колонке. Стационарный элемент освещения перед двигателем может быстро загрязниться, свет от него направлен только на землю. Потому больше подходит подвижная фара, в которой свет можно направить в определённую сторону;
• Протянуть провод. Зачастую это делается от ближайшего источника электропитания. К примеру, 12-вольтовая контрольная лампа масляного давления, которая располагается на рулевом агрегата;
• Провод располагается следующим образом: от источника питания к переключателю, от тумблера к фаре на мотоблоке. Все проводки необходимо тщательно примотать к штанге рукояток изолентой или закрепить специальными зажимами.

Освещать мотоблок могут галогенки, но их недостаток в быстром перегревании и выходе из строя. Оптимально использовать источники света в 5 Вт с небольшим углом рассеивания, они экономно расходуют электрическую энергию, светят ярко и на дальнее расстояние.

https://www.youtube.com/watch?v=u49EOBuR7BE

Предложенные видео помогут разобраться с особенностями обеспечения освещения мототехники.

Описанные способы позволяют сделать свет и установить фары на мотоблоки самых популярных марок: Нева, МТЗ, Кентавр, Зубр и другие. Ведь большинство из них без штатного освещения.

Настройка и проверка зажигания для мотоблока Нева

Чтобы правильно и быстро проверить катушку мотоблоков Нева, нужно:

1. Лист формата А4 сложить 4 раза.
2. Ослабить крепежные модульные болты.
3. Бумагу поставить под подушку.
4. Придавить ее и держать до того момента, пока не закрутят болты.
5. Повернуть маховик и посмотреть наличие искры.

Регулировка и настройка магнето выполняется довольно просто. Чаще всего причиной неисправности катушки мотоблока является свеча. Поэтому в чемоданчике с инструментами каждого владельца мотокультиватора должны быть наборы запасных свечей.

Самые популярные свечки от известных производителей — это Бош и Субару.

Проверка свечей осуществляется так. Для того чтобы проверить исправность свечей катушек мотоблока МБ и МБ 1, нужно следовать следующим инструкциям:

1. Вывернуть свечку. Протереть электроды.
2. При наличии нагара очистить его.
3. Выставить расстояние между электродами.
4. Надеть на свечу наконечник с высоковольтным проводом.
5. Прижать к корпусу цилиндра. Электроды должны смотреть в одну сторону под свечкой.
6. Прокрутить коленвал, понаблюдать образование искры. Если ее нет, то неисправность в свечке.

Кто владеет мотокультиваторами, тот должен помнить, что если искра образовалась, то нужно посмотреть на ее яркость. Если окрас интенсивный, то настройка и регулировка магнето прошла успешно

Для хорошей работы магнето важно следить за зазором между маховиком и статором. Расстояние должно составлять от 0,1 до 0,15 мм. Если показатели не соответствуют требуемым, то настроить их не составит большого труда

Если показатели не соответствуют требуемым, то настроить их не составит большого труда.

Для установки оптимального размера зазора нужно снять крышку вентилятора, ослабить болты статора и вставить щуп. Затем надо выставить требуемые показатели и закрутить гайку.

Ремонт зажигания для мотоблоков также не составит особого труда. Чаще всего поломка магнето происходит из-за неисправности свечи.

Для проверки нужно аккуратно выкрутить свечу и осмотреть ее.

Если свеча сухая, то это значит, что топливо не поступает в систему двигателя. Если же свеча мокрая, то это означает, что свеча постоянно заливается моторным маслом.

Для ремонта в первом случае нужно вытереть свечку, при позднем ремонте высушить цилиндр двигателя, прогнав его на холостых оборотах.

Одним из основных узлов в конструкции мотоблока выступает система зажигания. Она отвечает за образование искры, требуемой для мгновенного воспламенения топливной смеси. Система зажигания современного мотоблока обладает достаточно простой конструкцией, что позволяет настроить или отремонтировать узел своими руками. Однако для этого нужно соблюдать правильный порядок действий, в противном случае появится большой риск поломки деталей системы.

Как отрегулировать холостой ход

Настройку производить при открученном/ослабленном тросике газа. Проверяем тонкую тягу-пружинку на флажке карбюратора. Обычно она немного разогнута (рисунок 1) и может зацеплять флажок карбюратора при работе двигателя на «малых» оборотах.Рисунок 1

Подгибаем как показано на рисунке 2. Рисунок 2

Откручиваем черный пластиковый винт (который подстраивает мин. обороты) так, чтоб он был утоплен в корпусе карбюратора, но запоминаем примерно его исходное положение.

Рисунок 3

Необходимо произвести нажатие пальцем на большое плечо тяги центробежного регулятора. Усилие должно быть направлено в сторону карбюратора. Рисунок 4

Удерживая палец, обращаем внимание на короткое плечо тяги центробежного регулятора. Видим, что загиб серебристой тяги-пружины в отверстии короткого плеча тяги центробежного регулятора находиться с краю отверстия и серебристая тяга пружина немного под натянута (пружинящая часть начинает немного растягиваться)

Рисунок 5

Производим механические операции с коротким плечом тяги центробежного регулятора (подгибаем в сторону тяги-пружины), таким образом, чтобы при нажатии пальцем на большое плечо тяги центробежного регулятора, загиб серебристой тяги пружины в отверстии короткого плеча тяги центробежного регулятора находился примерно по центру отверстия(тяга имеет небольшой свободный ход, как-бы болтается).

Рисунок 6

Заводим двигатель, убираем ручку заслонки в положение открыто (передвигаем слева направо). Смотрим на поведение двигателя. Если обороты низкие и глохнет, то черным винтом на карбюраторе подстраиваем обороты. Рисунок 7

Если обороты так же остались повышенные, либо двигатель «подгазовывает», причиной этому может стать тонкая тяга-пружинка (ее упругость) на черной тяге,идущей к карбюратору.Проверить это можно «скинув» тонкую пружину-тягу с большого плеча тяги центробежного регулятора. Черный винт на карбюраторе возвращаем в примерно то положение которое было.Ручку заслонки ставим в положение закрыто (передвигаем влево). Ручку газа на двигателе держим в положении макс. обороты, заводим двигатель.Как-только завелся отпускаем ручку газа, ручку заслонки постепенно в положение открыто (вправо).

Черным винтом на карбюраторе добиваемся уверенных мин. оборотов. Если снова одеть тонкую тягу пружину и завести двигатель, то обороты скорее всего повысятся вот и причина. Решение- чуть удлинить тонкую тягу пружину.

Снова заводим, смотрим, слушаем двигатель. Черным винтом подстраиваем мин обороты. Устанавливаем тросик на место.

Источник

https://youtube.com/watch?v=BWtdhQjH4HQ

Пристрій гідравліки минитрактора

Саморобна гідравліка – це хороший спосіб розширити функціонал минитрактора, і заощадити значну суму. Збірку і установку такої конструкції можна назвати чимось дуже складним. При наявності необхідних деталей і інструментів, зробити цей механізм зможе кожен бажаючий фермер.

Основний елемент будь-якої гідравлічної системи – це насос, який відповідає за циркуляцію рідини по шлангах. Масло надходить до насоса з резервуара. Сам механізм підкачки працює від енергії, яка виробляється дизельним мотором минитрактора. Під дією насоса масло по гнучким трубках протікає до розподільника. Для виготовлення гідравліки на сільськогосподарську машину можна використовувати насос марки НШ-10.

Зробити гідравлічний розподільник своїми руками досить складно, тому оптимальним виходом стане демонтаж вже готового вузла з будь-якого старого трактора. Підходящої для установки на саморобну машину стане розподільник марки Р-80, яким обладнуються трактора МТЗ.

Через розподільник масло потрапляє в циліндр, основні функції якого полягають в підйомі і опусканні навісних пристосувань. Готову саморобну гідравліку слід встановлювати на остов саморобної машини, ближче до її ведучому мосту.

Систему також можна доповнити моторами, які необхідно підключати до коліс. Таким чином, гідравліка буде не тільки піднімати навісне обладнання, а й брати участь в гальмуванні минитрактора.

При роботі такої гідравліки масло буде надходити в циліндри. За рахунок падіння його рівня колеса минитрактора пригальмовуватимуть. При перекладі важеля в нейтральне положення, провідні колеса будуть повністю заблоковані

Поломки и способы их устранения

Неисправностей системы зажигания существует достаточно много. По этой причине детали системы зажигания должны проверяться и настраиваться регулярно.

Главной проблемой является отсутствие искры. При зажигании должна образовываться искра. Если этого не происходит, то требуется проверять всю систему зажигания. Отсутствие искры возможно при нагаре, а также при поломке свечи. Эти неисправности встречаются наиболее часто.

При отсутствии искры свеча выкручивается и осматривается. Боковой и центральные электроды должны быть без нагара. При нагаре стоит не только провести очистку, но и проверить топливную систему на протечки трубок. Нагар очищается тщательно. После процедуры свеча протирается обязательно сухой ветошью.

Не забываем про проверку магнето

Стандартная процедура при отсутствии искры:

• достать (выкрутить) свечу;
• свечка нагревается над газовой конфоркой или другим источником тепла;
• с поверхности соскребается нагар и остатки горючего;
• надевается наконечник и идет проверка искры, то есть электрод расположен в 1 мм от корпуса двигателя. Сам мотор в это время запускается рукой;
• при исправной свече появится искра, если этого не случилось, то идет замерка расстояния между боковой и центральной зоной электродов;
• если лезвие входит плотно в зазор, значит все в пределах нормы, если нет, то требуется стукнуть по тылу центральной части электрода. Это поможет изменить размер;
• далее идет вторичная проверка искры.

Важно! Сразу после проверки свечи идет проверка магнето. Проверить магнето можно в поэтапном варианте:. Проверить магнето можно в поэтапном варианте:

Проверить магнето можно в поэтапном варианте:

• свеча очищается и проверяется на исправность;
• на окончание свечи надевается небольшой специальный колпачок, у которого привод исправен;
• нижняя часть свечи подносится к корпусной части магнето;
• маховик вращается вручную;
• если искры нет, то потребуется замена магнето на рабочий механизм.

Замена обязательна, так как это позволит не изнашивать остальные механизмы двигателя.

Катушка проверяется по стандартной системе, которая используется и для магнето.

Есть несколько признаков неисправности катушки:

• отсутствие искры или ее фактическая слабость;
• запах, схожий с плавленой пластмассой, в месте расположения катушки;
• трескающий звук при попытках завести технику.

Любой ремонт начинается с внимательного осмотра. Первоначальным этапом является демонтаж механизма. Для этого выкручиваются крепежные болты, и снимается верхняя крышка корпусного типа. Провод высоковольтного характера отключается. Только после этого вытягивается сама катушка. Первый осмотр должен выявить места оплавления (черные места). Чаще всего такой недостаток есть при бесконтактном зажигании.

Распространенной причиной отсутствия подачи тока на свечу считается плохой контакт. Исправление регламентировано зачисткой проводов. В ряде случаев требуется провести полноценную замену всех проводов.

Важно! Если в технике используется автоматическое (электронное) зажигание, то провод отключается самостоятельно при помощи предохранителя специального типа. При стандартных системах запуска, в том числе ручных, отключение проводов требуется проводить самостоятельно. При стандартных системах запуска, в том числе ручных, отключение проводов требуется проводить самостоятельно

При стандартных системах запуска, в том числе ручных, отключение проводов требуется проводить самостоятельно.

Определение проблем в системе подачи горючего

Неисправности по этой части тоже делают работу мототехники невозможной. Чтобы определить тип и наличие проблем, следует осмотреть свечи зажигания. Выкручивают их при полностью заглушенном двигателе. Цвет электродов и общее состояние сразу расскажут, насколько нормально функционирует мотор. Если на них много гари и копоти, то это говорит о:

• неправильном функционировании системы зажигания;
• слишком богатой горючей смеси (соотношение бензина выше, нежели воздуха);
• проникновении масла в камеру сгорания. Это бывает по причине изношенности втулок на клапанах или колец на поршнях.

Если на электроде виднеются следы сажи или имеются симптомы «холодной» свечи, то проблемы кроются в следующем:

• чрезмерно обогащённая смесь;
• слишком сильное охлаждение. Это происходит редко;
• неправильно подобранные свечи.

• неправильно подобранные свечи (модели с низким калильным числом не подходят);
• бедная горючая смесь (больше воздуха, нежели бензина);
• позднее зажигание;
• чрезмерно быстрое сгорание топлива (так проявляется детонация);
• перегрев двигателя (что тоже говорит о плохом охлаждении).

Бывает, что электроды оплавлены. Это указывает на перегрев свечей, который происходит из-за раннего зажигания.
