Чертежи прицепа для мотоблока
Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.
Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.
Водило
1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).
Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.
Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.
Рама прицепа
1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).
Кузов прицепа – выбираем материал изготовления
Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.
Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.
Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.
– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.
– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.
– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.
Ось и колеса для прицепа мотоблока
Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.
Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.
Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.
Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.
Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.
Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.
Поворотный узел водила
1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.
Прицеп для мотоблока: устройство, характеристики, описание и советы как сделать своими руками (105 фото)
Для многих фермеров покупка мотоблока в качестве нужного средства ведения сельского хозяйства становится необходимостью. Для расширения возможностей этой машины в комплекте с ней приобретают и прицеп. Он сильно упрощает и ускоряет труд хозяина. Тележка становится незаменимой при уборке участка, вывозе разного рода мусора или просто при перевозе грузов.
К несчастью, использование такого вида транспорта недопустимо на городских дорогах. Поэтому, покупая прицеп, надо помнить об этом нюансе.
Однако не всегда покупка готовой модели является хорошим вариантом. В этой статье пойдет речь о плюсах и минусах самодельного решения.
Виды прицепов собственного изготовления
Цельные конструкции подразумевают под собой цельный корпус бортов, что позволяет перевозить грузы как в сыпучем, так и в цельном состоянии. Выгрузка же происходит через откидной задний борт.
Конструкции с откидными краями позволяют перевозить крупногабаритные грузы. Такие прицепы имеют жесткое основание и откидные или съемные стенки.
Самосвальный тип прицепов дает возможность быстро и без лишних усилий производить выгрузку грузов путем опрокидывания кузова.
Готовый или самодельный вариант?
На сегодняшний день на рынке можно найти огромное количество различных тележек для мотокультиваторов. Все они имеют особенности, плюсы и минусы. В интернете можно ознакомиться с прицепами по фотографиям, а после выбора понравившейся версии приступать к поиску достойного варианта.
Покупка телеги у производителя не требует от покупателя никаких усилий по сборке или поиску комплектующих. Однако, надо платить немалую сумму. По этой причине в голову приходят мысли о самостоятельном сборе прицепа.
Самодельную тележку можно доработать именно для своих нужд. И выйдет это гораздо дешевле, чем покупка в магазине. Все же, конечный выбор всегда за хозяином.
Составляющие
Устройство прицепа мотоблока довольно обширно. Оно включает в себя кузов, колеса, тормоза, крылья, сиденья и дышла.
Для того, чтобы телега выдерживала требуемую нагрузку, кузов изготавливают из прочного металла. Для удобства борта кузова можно сделать откидывающимися.
Колеса, как правило, используют автомобильные или от мотоциклов. Главное, чтобы они подходили под поставленную задачу и справлялись с требуемой нагрузкой. В приоритете у фермеров широкие колеса, ведь так повышается проходимость транспортного средства.
Крылья изготавливают из пластика. Они защищают от вылетающих из-под колес камней и грязи.
Дышло — это металлическое крепление, которое непосредственно соединяет полуприцеп с мотокультиватором.
Как показала практика, самыми эффективными тормозами к мотоблоку являются тормоза от мотоцикла.
Правила сборки
- Прицеп обязательно изготавливается по чертежам и схемам. Все размеры в плане должны быть четко прописан, чтобы не возникло путаницы;
- Нужно заранее определиться с видом собираемой тележки, подобрать все необходимые материалы и инструменты;
- Сборку производить исходя из мощности мотоблока. Если полуприцеп будет слишком большим и тяжелым, машина может не справиться;
- Создание телеги всегда начинается с рамы, ведь на нее ложится основная нагрузка.
Внешний стиль, обшивка
Для того, чтобы придать прицепу презентабельный вид, фермеры используют различные материалы.
Если рассматривать в качестве варианта дерево, то стоит помнить что оно является не очень практичным из-за слабой устойчивости к влаге. Если все же выбор пал на доски, то их необходимо пропитывать специальным раствором и внимательно следить за их целостностью.
Пластик является дешевым материалом. Также он не подвержен разрушению от влаги, однако имеет низкую прочность.
Прицепы к мотоблокам собственной работы очень востребованы благодаря небольшой стоимости их изготовления. Но эта задача не всем под силу. И, как говорилось выше, покупать готовый вариант или собирать свой — личный выбор хозяина. В любом случае, это необходимое средство для улучшения хозяйства.
Чертежи
Сборка сцепки для мотоблока своими руками предусматривает использование чертежей. Доступно довольно много всевозможных вариантов, но оптимально взять за основу наиболее подходящий и скорректировать с учетом параметров своей техники. На чертеже должны отображаться следующие детали:
два П-образных компонента, одинаковых по всем параметрам, но с разным количеством отверстий — в одном 6, в другом – 8;
корпус, включающий две резьбы диаметрами М12 и М16 и оснащенный соединительной конструкцией для крепления с одним из узлов;
компонент регулировки — рычаг, размещенный на корпусе детали, его конструкция состоит из винта, соединенного с кронштейном и для удобства имеющего рукоять; важно предусмотреть правильное направление кронштейна — только вверх или вниз и таким образом, чтобы он не мешал в процессе работы мотоблока;
Поскольку агрегат в любом случае предусматривает соединение со сцепкой, подробности размещения соединения можно изучить в его штатной инструкции.
Как сделать сцепку на мотоблок своими руками?
Прицепное устройство для мотоблока довольно просто сделать своими руками. Тем не менее, перед работой потребуется тщательно подготовиться, а именно — подобрать надежный материал и оборудование, а также изучить схемы.
Делать качественную сцепку для используемого мотоблока лучше всего из прочного металла. В качестве надежной основы могут выступить швеллеры, сделанные по заводской технологии, и имеющие достаточный запас мощности. В используемых швеллерах понадобится проделать пару отверстий, в результате чего самодельное сцепное устройство будет почти наполовину готово.
Для доработки сделанной заготовки потребуются стальные или чугунные детали. Но, так как запчасти из этих материалов достаточно сложны в обработке, можно поискать и приобрести подходящие заготовки, которые будет проще доработать своими руками. В качестве заготовок для сцепного механизма подойдут некоторые запчасти от автомобиля. Например, карданный вал может сыграть роль надежной сцепки для прицепа к мотоблоку.
Сборка самодельного сцепного механизма должна выполняться с применением следующих деталей:
- металлические пластины, стальные швеллеры, которые потребуется использовать при сварке основы соединяющего узла;
- стальные болты и увеличенные шпильки — используются для подвижного и неподвижного крепления механизмов сцепки;
- регулировочный орган — с его ролью справиться своеобразный рычаг, который, при использовании, позволит изменить положение сцепки.
Собрать надежный сцепной механизм для мотоблока удастся только при помощи определенного оборудования.
Для работы нужно подготовить:
- сварочный аппарат;
- электрическая дрель и сверло для работы с металлом;
- комплект ключей;
- линейка для замеров.
Самодельная сцепка может иметь любые габариты. При этом необходимо учитывать, что чем крупнее сцепной механизм, тем больше и прочнее должен быть соединительный элемент.
Сцепное устройство для мотоблока своими руками
Большое преимущество самодельного устройства в том, что владелец учитывает свои запросы и изготавливает его исходя из необходимых ему вводных: модели мотоблока, нагрузки, параметров навесного оборудования.
Но первое, что необходимо учитывать — на этот узел в любом случае будет приходиться повышенная нагрузка, поэтому важно со всем вниманием подойти к размерам, конструкции и уровню прочности всех частей этой детали. Правильно заданные параметры приспособления обеспечат максимально надежную агрегацию с мотоблоком, необходимую подвижность узла и долговечность его использования
Определяясь с конструкцией, обратите внимание на размеры фаркопа своего мотоблока и особенности навесного оборудования (уже имеющегося и того, которое планируется приобрести). Первоочередная задача заключается в обеспечении максимальной совместимости агрегата со всеми необходимыми навесными и прицепными устройствами
Немаловажной является и простота в использовании и возможность агрегации с оборудованием, имеющим различные параметры. Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке
К другой его стороне крепится стойка навесного приспособления
Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке. К другой его стороне крепится стойка навесного приспособления.
Формировка прицепа для мотоблока своими руками
Имея простецкую конструкции телеги, имеется возможность собственноручно их изготовить. Здесь выбрать надлежащие габариты прицепа к мотоблоку станет очень просто.
Для формирования этого изделия можно взять материалы, что под рукой, которые нигде не задействованы.
Методика формирования любой конструкции примерно одинаковая. Вначале производятся все составляющие детали, потом происходит сборка.
Составление чертежей с размерами
Создание любого сложного изделия начинается с разработки конструкторских документов. У мастера, создающего своими руками, не всегда денежные средства совпадают с его желаниями.
В этом случае хорошо составить чертёж с видом всей конструкции и её приблизительных размеров. По ходу работы будет проводиться коррекция, в согласии с возможностями мастера.
Подготовка материалов и инструментария
Из материалов для рабочего процесса понадобятся:
- трубы из металла, круглого и профильного сечения. Размерности: 60×30 и 25×25 мм;
- стальной прокат – швеллер, уголок, пруток;
- металлический лист 1,2-2 мм.
Из инструментария необходимо иметь комплект слесарного инструментария, верстак с тисками, сверлильный агрегат, электрическую дрель, шуруповёрт. А так же гаечные ключи, болгарку, пилу по металлу, отвёртки. Нужно иметь навыки сваривания.
Мастерим раму корпуса
Вначале мастерится рама, к ней в ходе изготовления остальных деталей примеряется и определяется, как комплектовать всё изделие.
Нередко это изделие имеет форму прямоугольника с размерами 1500×1000 мм.
Рама может содержать как простецкую конструкцию, так и вариант посложнее, предназначенный на высокие нагрузки, но основной вес будет давить на ось, ступицы и колёса, а также водило.
Ходовая часть
Для образования балки берутся 2 швеллера, всовывающиеся один в другой. Сочетание лонжеронов выполняется за счёт рессор. Часто дышло формируется из труб.
Для формировки прицепа собственноручно подходит и незадействованный мост от автомобиля.
Знающие люди советуют, что для этой цели лучше будет взять задний, списанный мост от малолитражного авто, к примеру, от Таврии. Разумеется, он перебирается, моется и смазывается.
Делаем кузов и облицовку каркаса
Кузов телеги, собранный из досок утолщением 20 мм, усиливается для крепости на углах пластинками из металла. Кузов закрепляется к раме за счёт 3-х опирающих рамок из бруска 50×50 мм и болтов:
- Такое приспособление предназначается для перемещения грузов в мешках, так что здесь не предусматриваются откидывающиеся борта.
- Ещё кузов телеги можно создать из различных подручных материалов, листов металла, утолщением 1-1,2 мм, дощечек, профнастила, и в том числе пластика.
- Для обустройства кузова подойдёт всякий материал, если он соответствует целям и нормативам. В этом случае рассчитывается нагрузка, вид передвигаемых грузов и другое.
- Самым разносторонним вариантом станет производство кузова из листов металла, а для его длительной службы надо произвести грунтование и покраску.
Тормоза и другие элементы
Для тачки к мотоблоку понадобится соорудить тормоза, сцепное устройство, стояночную опору:
- Телега с возможностью подъёма груза больше 350 кг должна быть оборудована тормозами, в ином случае груз станет толкать мотоблок в наиболее неподходящее время.
- Проще будет создать тормоза на основе тормозного цилиндра и колодок в подвеске. Их понадобится сочетать медными трубками с главенствующим тормозным цилиндром и цилиндром педали.
- Для отяжелённой телеги тормоз стоянки очень необходим. Подходит вариант от легкового авто и надо его прикрепить к раме рядом с водителем.
- Если имеются стандартизированные приводы механического типа тормозов останется их сочетать с рычагом ручника через тросик нужного удлинения.
- Тормоз на гидравлике и механике нужно хорошо проверить, до того как нагрузить прицеп. Сцепка является важнейшим узлом тележки.
- В простецком варианте к дышлу наваривается труба, в ней высверлено отверстие под палец. У агрегата с воздушным охлаждением мотора d: 16 мм, а у водяного – 20 мм.
- Если применять прицеп с 4-мя колёсами, тогда можно использовать заводскую сцепку. Здесь понадобится переходник с шаром, укреплённым на мотоблоке.
Конструктив с пружиной похож на упор для велосипеда и даёт возможность крепить штангу в 2-х положениях.

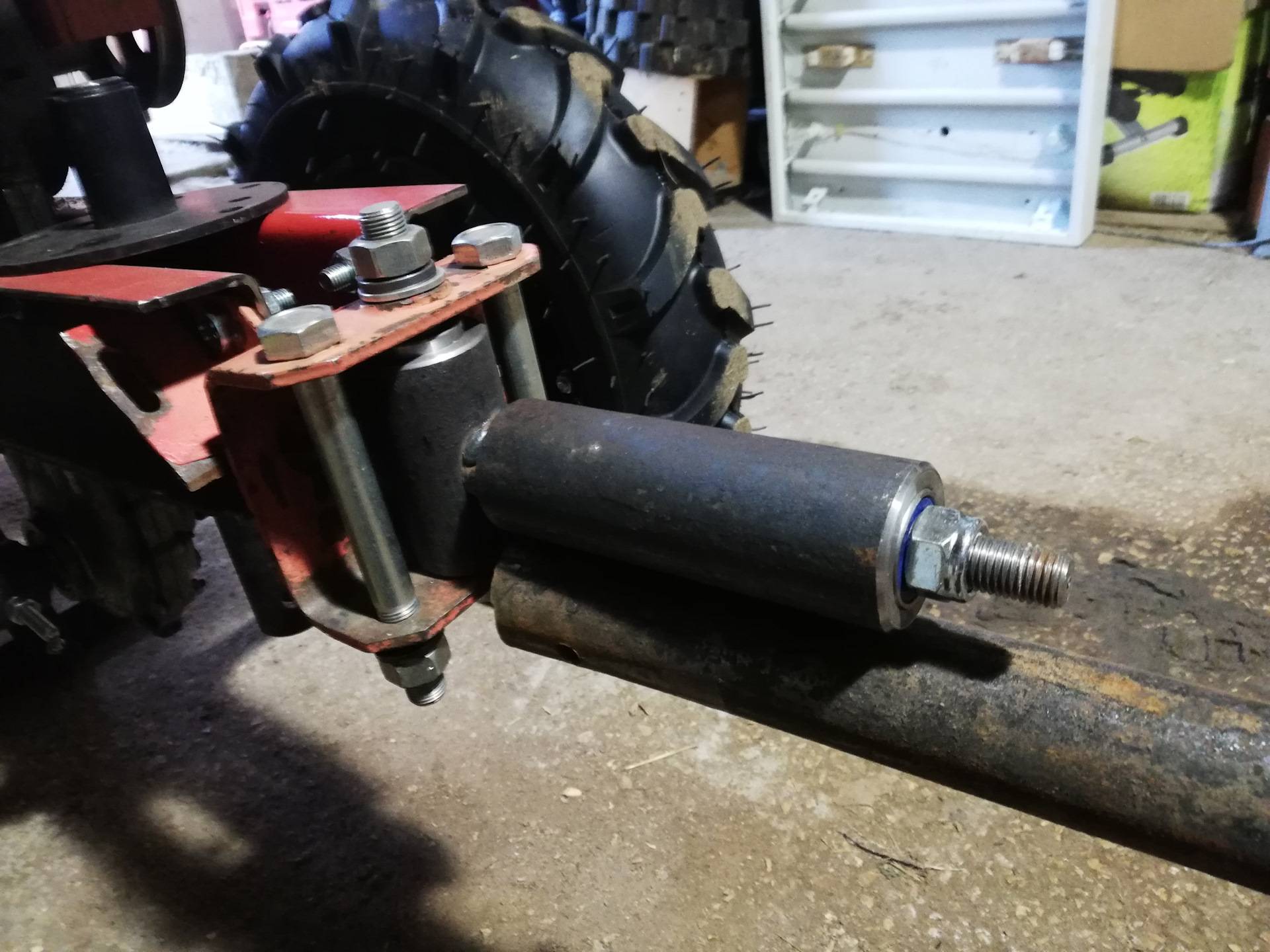

Монтаж сцепки
Для установки фаркопа своими руками проделайте следующее. Скоба устройства совмещается с соответствующим ему креплением. Располагается он обычно под рулем мотоблока. После этого крепление фиксируется при помощи штыря. Наиболее надежным вариантом считается использование распорного болта с габаритами 12 на 60 мм.
После этого необходимо смонтировать съемную ось прицепного устройства на плуг, прицеп или другое. Чтобы закрепить фаркоп своими руками, в полученное отверстие необходимо вставить ось с резьбой и диаметром 16 мм. На этот элемент накручивается винт. Также необходимо просверлить отверстия по бокам, в которые также вставляются болты размерами 16 на 40 мм.
Виды и особенности конструкций
Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:
- Цельные — имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
- С откидными бортами — отлично подходят для транспортировки крупногабаритных грузов.
- Самосвальные — удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.
Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции
Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо
Особое внимание стоит обратить на следующие факторы:
Самосвальные двухосные устройства с большим показателем грузоподъемности для облегчения работы оснащаются гидравлическим приводом.
- В одноосных моделях чаще всего опрокидывание осуществляется благодаря особому расположению центра тяжести и вполне достаточно оснастить их ручным устройством.
- Прицепы, имеющие грузоподъемность более 350 кг, оснащены механической тормозной системой.
Прицепное устройство для мотоблока своими руками
Автомеханик, специализируется на С/Х технике
Мотоблок в хозяйстве – довольно полезная штука. Он становится еще большим помощником, если оснащен прицепом, в котором можно перевозить различные вещи, инструмент и материалы. Некоторые модели мотоблоков, представленные на рынке, не соответствуют требованиям покупателя. Приобретая такого мощного помощника, их владельцы заранее планируют приступить к изготовлению дополнительного прицепного устройства к мотоблоку самостоятельно.
Такое навесное оборудование в значительной степени экономит расходы, нежели покупать готовое изделие. Так, как же сделать прицеп к мотоблоку своими руками?
Виды
Прицепное оборудование в зависимости от размера, комплектации и области эксплуатации делят на виды. В зависимости от размера тележки бывают:
- легковесные;
- среднего веса;
- тяжеловесные.
Легковесными конструкциями оснащают маломощные машины, которые могут перемещать до 3 центнеров груза. Габариты такого изделия составляют до 1 м в ширину и до 1, 15 – в длину. Высота бортиков зависит от того, какие грузы будут перевозиться на ней.
Тележки средней весовой категории крепят к мотоблокам мощностью до 8–9 л. с. При этом длина изделия может быть больше, чем в предыдущей вариации (до 1,5 м).
Что же касается большегрузных конструкций, то транспортировать их в гружёном виде могут только тяжёлые мотоблоки, мощность которых доходит до 15–17 л. с. Размерность изделия в таком случае будет 1,2 м в ширину и до 3 м – в длину. Данные габариты предполагают транспортировку не только сельскохозяйственной продукции (садовая), но и любых материалов для стройки (строительная) или поднятия участка. Такая модификация считается многофункциональной.
Также прицепы делят:
- на конструкции с одной осью или двумя;
- двух- и четырёхколёсные;
- стандартные и с откидывающимися бортиками.
Двухосные тележки имеют маленькие габариты, четыре колеса и рассчитаны на небольшие грузы. Четырёхосные вариации в основном встречаются среди большегрузных прицепов большой длины. За счёт такого числа осей большая нагрузка распределяется более равномерно, прицепное сохраняет равновесие и хорошо держит дорогу.
Двух- или четырёхколёсным является прицеп, зависит от его габаритов. Ведущей в обоих случаях является передняя ось. В небольших конструкциях достаточно двух колёс и опор, чтобы груз не падал при отсоединении от транспорта. Кроме того, меньшее число колёс облегчает прицепное.
Стандартная прицепная тележка имеет глухие боковые борта и задний открывающийся. Это необходимо для удобства погрузочных работ. Тележки с откидывающимися бортами рассчитаны на перевозку как обычных, так и сыпучих грузов. Именно для насыпных материалов и разработаны откидывающиеся боковые бортики. Необходимо отметить, что такая конструкция, чаще всего, бывает дополнена возможностью самосвальной выгрузки (как в модели ТМ-500).
Но существует и ещё несколько разновидностей прицепов для мотоблока, обзор которых необходимо сделать. Так, существуют самоходные тележки с рулевым управлением. Такая конструкция напоминает первые автомобили, где двигатель ставится под сиденьем. Манёвренность такого агрегата объясняется наличием ступицы на подшипниках.
Также есть и зимние варианты прицепного. Они создаются на базе обычной тележки при помощи установки всесезонной или зимней резины. Такие модификации могут быть использованы для уборки снега с приусадебной территории.
Прицепное устройство для мотоблока своими руками
Купить сейчас можно почти всё. Но гораздо интересней, а иногда и эффективней, сделать нужную вещь своими руками.
Необходимые материалы и инструменты
Для работы потребуются металлические трубы: круглые и профильные, с размерами 60×30 мм и 25×25 мм², разнообразный стальной прокат – уголок, швеллер, пруток. Потребуется металлический лист. В зависимости от того, что удастся достать, надо корректировать предварительные размеры на чертеже.
Сложные детали, например, ходовую часть прицепа, сделать самому в условиях гаража практически невозможно. Их лучше брать от списанных фирменных изделий. Например, для этого узла прицепа можно взять элементы подвески от «Запорожца» или от старого «Москвича». Конечно, механизм придётся перебрать, отремонтировать и собрать заново. Но это уже по силам умельцу.
Заготовки для каркаса ФОТО: youtube.com
Для работы нужен хороший набор слесарного инструмента — рабочий верстак, тиски, сверлильный станок и электродрель, молотки, напильники, свёрла, плоскогубцы, гаечные ключи, шуруповёрт, ножовка по металлу, болгарка, отвёртки. Хорошо иметь доступ к токарному станку. Обязательно надо владеть техникой электросварки.
Чертежи с размерами для прицепа к мотоблоку
Создание комплекта конструкторской документации (КД) является началом любой работы по созданию сложного изделия. Особенность труда самодельщика заключается в том, что его материальные возможности не всегда совпадают с его творческими желаниями. Поэтому делать детальные подробные чертежи иногда преждевременно. А вот чертёж общего вид с изображением всей конструкции и её примерных размеров разработать надо. В процессе работы будет выполнена корректировка под реальные возможности мастера.
Сборочный чертёж прицепа ФОТО: koffkindom.ru
Советы по монтажу сиденья
Чертежи специальных устройств для мотоблока можно сделать своими руками. Из них вы можете узнать, что крепление для адаптера к оборудованию выполнено при помощи одинарной сцепки, которая сделана из 2 частей. Первая нужна для соединения оборудования, тогда как другая считается регулируемым переходником между приспособлением и подъемным механизмом.
С уступом в 80 сантиметров от переднего угла на специальной раме надо закрепить сиденье. Применять при этой работе необходимо болты. Когда вся система будет сделана полностью, ее нужно проверить на работоспособность.
Создание плуга
Перед созданием такого оборудования придется подготовить чертежи. В них вы сможете указать главные узлы — лемех и отвал.
- Для рабочих деталей стоит взять 3-миллиметровую сталь, однако сначала мастера рекомендуют поработать над съемным лемехом. В виде более качественного материала для него выступит диск, взятый с циркулярной пилы. Если его нет, можно взять рядовую сталь, которая не подвергается специальной обработке.
- Режущей частью будет рабочая деталь косы, которая отбивается на наковальне. Плуг должен быть с отвалом, к его созданию можно перейти после завершения работы с лемехом. В качестве материала для этого можно взять трубу (50 мм), толщина которой будет 5 мм. Заготовку отвала можно сделать, применяя газовый резак. Сначала вырезаем шаблон, на последнем этапе заготовку нужно довести на наковальне, а потом и на точильном станке.
Установка на мотоблок навесного оборудования с помощью сцепки
Присоединение навесного оборудования сводится к простой операции по совмещению отверстий и фиксации элементов конструкции штырями и болтами. В процессе работы положение сцепки может регулироваться с помощью болтов в радиусных отверстиях. В первую очередь затягиваются резьбовые соединения сцепного устройства с фаркопом мотоблока. Затем устанавливается навеска.
Окончательную настройку производят перед работой. Ослабив регулировочные болты, находят оптимальное положение навесного оборудования и затягивают с помощью ключей гайки. В процессе обработки земли иногда возникает необходимость сделать два и более прохода по участку с различной настройкой навески. Сцепка, сделанная своими руками, позволяет оптимизировать работу по всем показателям. Экономится время, снижается трудоемкость, повышается производительность.
