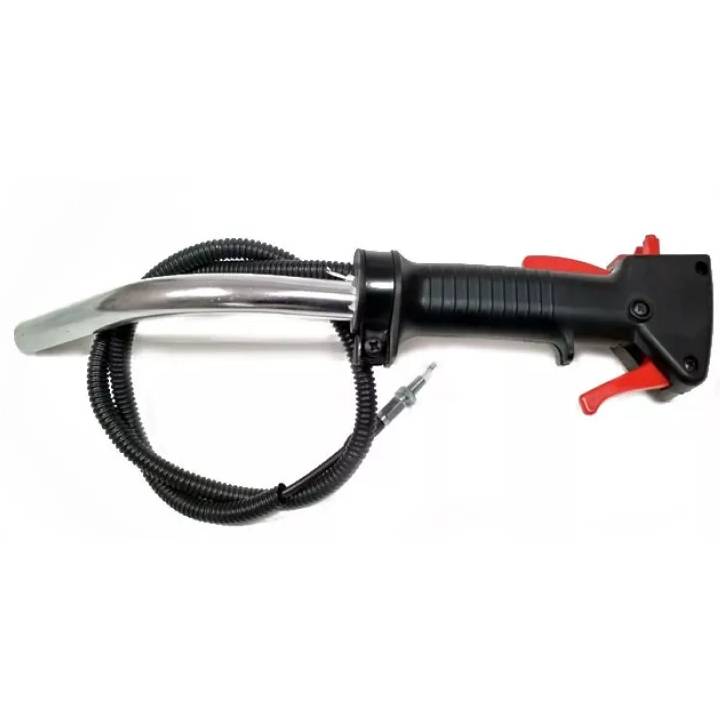

Как собрать ручку газа на бензотриммер

Снятие и разборка стартера, замена сломанных деталей

Чтоб произвести ремонт стартера триммера, пригодится его сначала разобрать, а позже собрать. Этот процесс не является особо сложным занятием. Для работы пригодится отвертка с наконечником подходящей формы.

Разбор стартерного узла

Разбирают механизм пуска с целью установить новые детали заместо сломанных в последующей последовательности:

• раскручивают при помощи отвертки винт, фиксирующий шкив со стартерной крышкой;
• вынимают пружину и усики;
• снимают аккуратненько шкив (необходимо при всем этом отвернуть голову или работать, одев за ранее очки и перчатки);
• определяют, почему механизм пуска сломался;
• если пружина разрушилась фактически на сто процентов, то ее подменяют;
• при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фото показан процесс укладки);

после того, как пружинящую пластинку установят вовнутрь паза, осторожно делают ее скручивание. Чтоб поменять пружину, работать следует пристально и аккуратненько: она может под воздействием усилия, вызванного установкой ее на место, случаем разорваться. Даже если осторожно снять ролик, то пружинящая полоса очень стремительно слетает с катушки и может своими наточенными краями травмировать руку

Даже если осторожно снять ролик, то пружинящая полоса очень стремительно слетает с катушки и может своими наточенными краями травмировать руку

Чтоб поменять пружину, работать следует пристально и аккуратненько: она может под воздействием усилия, вызванного установкой ее на место, случаем разорваться

Даже если осторожно снять ролик, то пружинящая полоса очень стремительно слетает с катушки и может своими наточенными краями травмировать руку

Натяжение пружины

После установки пружины следует ее натянуть. Для этого делают последующие деяния:

• снимают со стартерного шнура ручку;
• потом веревку вставляют в катушечный паз;
• создают натяжку пружины, вращая катушку в направлении, обратном ходу часовой стрелки (смотки);
• делают необходимое число оборотов, обозначенное в аннотации по эксплуатации к применяемой модели триммера и соответственное длине используемого шнура;
• в самом конце веревку продевают в созданное для этого отверстие, расположенное в крышке стартера;
• ставят ручку на место, фиксируя ее при помощи узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно последующими методами:

• втиснуть подходящий по размеру кусок пластинки в паз в месте расположения пружинного крючка;
• просверлить с 2-ух сторон паза в катушке отверстия, в которые воткнуть зацеп пружины и зафиксировать его при помощи проволочки.

Сборка стартера

Сборка стартерного узла осуществляется в ряд шагов:

катушку переворачивают, устанавливая ее так, чтоб пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

• укладывают две шайбы, меж которыми помещают пружинку;
• ставят на место чашечку с усиками;
• закручивают винт (фото дальше).

При проделывании изложенных манипуляций, нужно непременно подкладывать две шайбы. Если этого не сделать, то пружина с течением времени повредит пластиковую чашечку, и при ее подтягивании начнется подклинивание. Из-за этого возникает чувство, будто бы пружина слетела. Чтоб убрать таковой недочет, необходимо установить данную деталь большей длины или дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто немножко открутить винт, и стартерный узел начнет работать без подклинивания. Но таковой вариант является временным — лучше отремонтировать отменно как можно резвее.

Установка рукоятки бензокосы.

Как правило, при покупке бензинового триммера на опорной стойке уже закреплен крепеж для рукоятки. Необходимо лишь открутить верхнюю крышку и установить велосипедную ручку, не зажимая ее до упора. Креплением могут служить быстрозажимной винт, винт – барашек или крепежные болты.

При этом правая сторона ручки мотокосы должна быть максимально приближена к штанге садового инструмента.

Если в вашей модели рукоятка состоит из двух половинок, то для их установки достаточно ослабить зажимы крепежа. Правая половинка рукоятки будет более короткая, чем левая. Достоинством такой рукояти является возможность регулировки угла наклона левой и правой половин независимо друг от друга.

Внимание: При монтаже двуручной ручки бензокосы всегда ориентируйтесь на то, что садовая техника всегда должна находиться справа от корпуса садовода!

Особенностью данного инструмента по уходу за травой является использование для крепления и регулировки велосипедной ручки затяжного механизма с эксцентриком – быстрозажимной винт. Такие системы часто встречаются на современных велосипедах. Состоит он из фиксирующего винта 3, втулки 5 и специальной шайбы 6.

Жесткая фиксация двухручной ручки 5 на штанге (опорной стойке) 2 осуществляется путем перекидывания фиксатора винта 3 в направлении вперед и вниз. Если фиксатор не удается перекинуть до упора, то необходимо ослабить винт фиксации и повторить операцию, пока узел при полном закрытии затяжного механизма с эксцентриком не будет жестко зафиксирован.

Регулировка велосипедной ручки мотокосы.

Окончательная регулировка двуручной ручки триммера осуществляется на теле оператора после регулировки креплений двуплечего ремня или другого типа обвязки.

При работе с мотокосой локти должны быть слегка согнуты, а кисти рук максимально расслаблены и свободно лежать на ручках. При этом спина должна быть ровной, в привычном вам положении. Вы не должны горбиться и тянуться за ручками.

Чтобы выставить оптимальный угол наклона двуручной ручки 5 относительно опорной стойки 2 на мотокосе Solo серии 109В / 111В достаточно ослабить быстрозажимной винт 3, путем откидывания перекидного фиксатора назад и наклонить ручку на желаемый угол. Не забывайте повторно зафиксировать ручку перекидным фиксатором быстрозажимного винта 3.

Оптимальная установка достигнута в том случае, если центр рабочего инструмента совпадает с центральной осью корпуса оператора. Или центр режущего инструмента готового к работе садовода должен быть прямо перед его глазами. Именно при таком положении обеспечивается наибольшая ширина среза травы.

Как правило, сборка и регулировка велосипедной ручки мотокосы производится один раз. При эксплуатации регулируются лишь крепления плечевых ремней.

Смотрите практические советы по работе с мотокосой. Начинаются они именно с регулировки ручек бензокосы. Только не повторяйте опыт автора по работе с садовой техникой со снятым защитным кожухом.

Рекомендую прочитать следующие статьи:

Леска для триммера, струна, корд для электро- и мотокосы

Садовый валик, садовый каток, каток для газона – нужен ли он?

Точилка Fiskars – приведите садовый инструмент в порядок.

Как смазать редуктор мотокосы. Смазка для редуктора.

Установка и регулировка двуручной, велосипедной ручки мотокосы обновлено: 29 июля, 2016 автором:

Процесс замены

Из-за различных типов передач, формы и размера посадочного места взаимозаменяемость редукторов возможна в редких случаях. Поэтому, приобретая новую деталь, следует учитывать модель старого узла и марку триммера. В том случае, если все-таки нужно использовать неоригинальное устройство, необходимо выбирать его с учетом следующих нюансов:

• диаметр штанги (обычно 24,5 или 26 мм);
• форму посадочного места и диаметр (чаще всего – 8 мм);
• способ фиксации защиты.

Если перечисленные параметры одинаковы, старый редуктор допускается заменить подходящей неоригинальной деталью. А чтобы осуществить замену, нужно снять редуктор со штанги и разобрать. Для этого потребуется ослабить расположенные под конструкцией стяжные болты и снять пару штопорных колец с помощью круглогубцев, а затем удалить подшипники с ведомого и ведущего валов, используя для этого специальный съемник. А чтобы собрать механизм, нужно в обратном порядке установить снятые детали.

Вначале следует отсоединить от редуктора катушку с леской. Она наворачивается на резьбовую часть шестерни механизма. Затягивается рукой, а в дальнейшем зажимается под воздействием момента инерции во время работы косой. Это значит, что и для откручивания никаких приспособлений использовать нет необходимости.

Вставьте в специальное технологическое отверстие плоскую отвертку, медленно прокручивайте катушку до тех пор, пока ее конец не попадет в углубление шлицов.

Одной рукой прочно удерживайте отвертку в выбранном положении, а второй откручивайте деталь в направлении, противоположном вращению. Есть редукторы, имеющие специальное сквозное отверстие для разборки, их менять легче.

Редуктор к штанге крепится двумя болтами. Один фиксирует его по центру, а второй зажимает и не допускает смещений при работе.

На два–три оборота ослабьте зажимающий болт. Снимите нижний редуктор, он сойдет намного легче, если постоянно поворачивать корпус в разные стороны.

По такому же алгоритму вставьте на место новый, совместите отверстия в корпусе и штанге. Вставьте соответствующий болт, затем закрутите оба метиза на корпусе редуктора до упора.

Наденьте на шлицы вала фланец для привода катушки, закрутите ее. Фланец не только вращает режущий элемент, но и предохраняет редуктор от попадания грязи.

Как поменять шнур стартера?

Бывает, что в невозможности завести стартер виновата не пружина, а сам шнур. Он может заедать или и вовсе порваться. Разборка стартера бензокосы или триммера универсальна в своих шагах.

1. Снимите блок стартера с триммера или бензокосы.
2. Отверните основной болт, держащий ручник.
3. Вытащите катушку и смотайте с неё остатки изношенного шнура.
4. Развяжите узел на ручке шнура и вытащите его конец из неё.
5. Развяжите узел на другом конце (в начале катушки) и выньте старый шнур. Узлы, ставшие тугими, развязываются при помощи пассатижей или клещей.
6. Завяжите узел на одном из концов нового шнура, проденьте его через отверстие в начале катушки (ближе к её оси).
7. Накрутите на катушку несколько витков нового шнура. Если он длинный, то лишнее обрежьте.
8. Заправьте и взведите пружинный натяжитель шнура (если он снялся) и подпружиненные элементы в правильной последовательности.
9. Поставьте катушку на место и проденьте свободный конец шнура в выходное отверстие стартера и в ручку.
10. Установите на место блок стартера.

Покрутите стартер за шнур, заведите двигатель бензокосы или триммера. Чем больше и мощнее двигатель, тем больше рывков шнура потребуется при запуске, норма – не более 7 раз. Результат – быстрый и плавный пуск мотора, готовность агрегата к работе.

Подробнее смотрите далее.

Ремонт стартера газового триммера может понадобиться в самое неподходящее время. В то же время есть два способа решения проблемы: заменить сломанную деталь или заменить всю сборку. Последний вариант будет стоить дороже. В большинстве случаев для ремонта устройства своими руками потребуется только отвертка с наконечником. Ремонт не занимает много времени и не требует специальных знаний. Для достижения желаемого положительного результата достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера для триммера.

Устройство и принцип действия стартера на триммере

бензиновый двигатель. это в основном основная часть кисти. Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается на вал, расположенный внутри полого стержня, а затем через коробку передач, состоящую из шестеренок, уже заколованной или ножа (рабочий орган).

Кусторезы также имеют следующие элементы:

• Профнастил;
• рычаг;
• ремень, разработанный для простоты использования;
• стартер, используемый для запуска бензинового двигателя внутреннего сгорания.

Все детали кисти изображены ниже.

Стартер триммера является неотъемлемой частью запуска двигателя. Это показано отдельно на двух фотографиях ниже.

Пусковые механизмы для разных моделей бензиновых кос работать по тому же принципу: При запуске двигателя внутреннего сгорания язычки, обозначенные цифрой 1 на фотографии выше, зацепляются собаками 3. При запуске двигателя они возвращаются в предыдущее положение благодаря центробежной силе. Аналогичную роль играют провода 2.

Процесс возврата в исходное положение элементов механизма обусловлен наличием пружины, намотанной вокруг оси. Он разворачивается, когда тянут веревку. После освобождения шнура он натягивается и наматывается пружиной в сборе. При запуске двигателя внутреннего сгорания курок вращает свой вал до тех пор, пока он не начнет работать.

Сегодня бензиновые скутеры оснащены стартерные механизмы двух типов:

Первый вариант встречается гораздо чаще.

Стартер триммера может работать без поломок в течение длительного времени. Невозможно четко указать непрерывный период времени. Все определяется исходным качеством устройства и соблюдением правил его эксплуатации.

Основные неисправности триммера стартера

Нетрудно определить причину отказа пускового устройства. Есть несколько основных вариантов:

• обрыв шнура (веревки);
• когда весна перерывы или перерывы.

Эти детали показаны на фото ниже.

Возможно, механизм стартера случайно сломан. Последствия будут плачевными, если обмотанный трос обмотать вокруг маховика двигателя внутреннего сгорания: тогда пружина лопнет, а шкив сломается. Но такие случаи, когда требуется полная замена стартера, встречаются крайне редко. В большинстве случаев достаточно закрепить новую пружину или заменить шнур, чтобы закрепить механизм.

Сделайте ремонт электрической косилки самостоятельно

Не только заводские, но и самодельные электрические газонокосилки выходят из строя. Основной причиной остановки двигателя является потеря контакта и отсутствие питания на клеммах двигателя.

Чертеж электрической газонокосилки с примером TBH 1650

Поэтому первое, что мы проверяем, это наличие напряжения в розетке, состояние шнура питания и отсутствие поломок. Затем, если используется выключатель двигателя, проверьте состояние щеток и замените их при сильном износе. Ручная газонокосилка с мотором-коллектором характеризуется повышенной живучестью, но требует регулярной замены щетки.

Сделайте ремонт двигателя газонокосилки самостоятельно

Асинхронные ручные косилки также имеют проблемы. Фазосдвигающий конденсатор часто выходит из строя, но делать это в полевых условиях проблематично. Косвенным признаком отказа конденсатора является:

• Рывок двигателя во время подачи питания;
• Сильный нагрев двигателя даже при низкой нагрузке;
• Пониженная скорость;
• Характерный гул.

Самодельная электрическая косилка изготовлена ​​из подручных материалов, которые могут выйти из строя. Если обнаружена неисправность, в любом случае убедитесь, что напряжение подается на клеммы двигателя, а если нет. Проверьте работу выключателя.

Сделай сам газонокосилка

Если есть напряжение, конденсатор или щетки. Для этого наиболее вероятной причиной поломки является перегоревшая обмотка. В этом случае устройство необходимо будет вернуть в ремонтную мастерскую. Самодельные электрические газонокосилки часто приходится ремонтировать самостоятельно, так как все нюансы его эксплуатации не учитываются при сборке устройства.

Устройство и принцип действия стартера на триммере

Двигатель внутреннего сгорания. Это в принципе основная часть оплетки. Его мощность находится в диапазоне 0,5-2,5 л.С. Движение от него передается на вал, расположенный внутри полого стержня, а затем через редуктор, состоящий из шестерен, уже лески или ножа (рабочий орган).

Кусторезы также имеют следующие элементы:

• Профнастил;
• Ручка;
• Ремень, предназначенный для простоты использования устройства;
• Стартер для запуска бензиновый бензиновый двигатель.

Все детали косилки представлены на фото ниже.

Стартер на триммере является неотъемлемой частью, которая запускает двигатель. Это показано отдельно на 2 фотографиях ниже.

Пусковые механизмы разных моделей щеток работать по похожему принципу: при запуске двигателя внутреннего сгорания выступы, обозначенные цифрой 1 на фото выше, входят в зацеп с собаками 3. При запуске двигателя они возвращаются в предыдущее положение благодаря действию центробежной силы. Промедление играет аналогичную роль 2.

Процесс возврата в исходное положение деталей механизма объясняется наличием пружины, обернутой вокруг оси. Он разворачивается, когда тянут веревку. После освобождения шнура он натягивается и собирается пружиной. Когда двигатель внутреннего сгорания запускается, курок вращает свой вал, пока он не запустится (не запустится).

Сегодня бензиновые скутеры оснащены триггеры 2-х типов:

Прочтите это сами

Первый вариант еще более распространен.

Стартер на триммере может работать долгое время без поломок. Невозможно указать период непрерывного времени. Все определяется исходным качеством устройства и соблюдением правил обращения к нему.

Приступаем к работе

Перед началом работы нужно проверить все крепления и, при необходимости, зажать их до упора. Надеть ремень-рюкзак и затянуть регулирующие затяжки.

Потом установить косу на твердую плоскую поверхность и убедиться в том, что фреза ни с чем не соприкасается.

Затем нужно установить ручку дроссельной заслонки в положение «OFF», а переключатель на ручке в положение «I».

Удерживая левой рукой косу в неподвижном положении, правой нужно резко потянуть шнур стартера.

Двигатель может не завестись с первого раза, в этом случае следует повторить попытку.

Если требуется запустить косу сразу после остановки мотора, то не следует перед стартом закрывать дроссельную заслонку.

Для начала процесса кошения надо пристегнуть бензокосу при помощи карабина к разгрузочному ремню и, зажав курок, начать косить, применяя движение косы «справа-налево» (при использовании косильной головки – «слева-направо»).

На ручке косы рядом с переключателем есть кнопка, с помощью которой можно заклинить курок и работать инструментом без лишних усилий.

В работе обязательно нужно соблюдать правила техники безопасности и одеваться согласно требованиям – для защиты глаз используются очки, обуваться необходимо в сапоги с нескользкой подошвой, руки должны защищать перчатки, а от шума можно воспользоваться наушниками.

Неисправности бензокосы и способы их устранения

Любой тип бензокос имеет полую штангу, в которой помещён связующий трос между валом двигателя и нижним редуктором, передающим вращение на рабочий орган с режущим инструментом. В верхней части расположен карбюратор и мотор, внизу – редуктор и рабочий инструмент, закрытый кожухом. В средней части имеется поперечная ручка, в которой расположены кнопки управления. Для разгрузки рук, имеется разгрузочный пояс, удерживающий штангу торсом оператора.

Их этого следует, ремонт бензокосы заключается в устранении неисправностей;

• не запускается двигатель;
• режущий механизм не набирает обороты;
• двигатель глохнет;
• греется редуктор;
• слышен посторонний стук, сильная вибрация штанги.

Прежде чем устранять неисправность, нужно провести диагностирование, определить нерабочий узел.

Важно знать точки смазки инструмента. Постоянный уход, очистка аппарата после работы позволят продлить срок его эксплуатации. Перед работой необходимо подтянуть крепежные болты, приготовить горючее и заправить бачок

Перед работой необходимо подтянуть крепежные болты, приготовить горючее и заправить бачок.

Оплетка для льда

Бензиновая коса может быть превращена в ледобур. Заводские аналоги представляют собой довольно сложные и мощные устройства. Конструктивно оборудование представляет собой винт, соединенный с двигателем (в большинстве случаев установлены двухтактные агрегаты). Промышленные устройства оснащены автоматические системы безопасности, которые отключают ледобур в случае отказа и исключают возможность случайного запуска. Модели также различаются по количеству скоростей: одно- или двухскоростные.

Для любителей зимней рыбалки покупать заводской агрегат невыгодно, а использовать переносное устройство с большой толщиной льда сложно в работе. Это поможет сэкономить энергию и деньги, превратив старый триммер в ледобур.

В дополнение к кусторезу вам понадобится дрель (заводская или самодельная) и инструменты для сборки окончательной конструкции. Сложность заключается в прикреплении рабочей части к триммеру. Здесь многое зависит от имеющейся модели косы.

Следующие видео показывают, как работает ледовая дрель из триммера:

Последнее видео содержит возможное прикрепление сеялки к кусторезу.

По сравнению с промышленными аналогами, это домашняя ледобура устройство с низким энергопотреблением, но для сверления отверстий достаточно с головой. Устройство также мало весит, что облегчает транспортировку.

Как заменить или поставить на место пружину стартера?

Если с верёвкой на стартере всё оказалось в порядке, подозрение падает на саму катушку. Её приводит в действие ленточная пружина, свёрнутая в рулон. Для смены пружины следует сделать определенные шаги.

1. Снимите с бензокосы стартер.
2. Извлеките катушку стартера.
3. Отвинтите основной болт, удерживающий шкив на корпусе.
4. Вытащите захватывающие усики и пружину, ленточная пружина почти полностью распрямляется или сворачивается кольцами большего диаметра.
5. Удерживайте её заранее.
6. Проверьте, цела ли пружина (могут присутствовать ржавые разводы, надломы и т. д.). Если крючки на её концах оборваны, согнуть новые не удастся – высокоуглеродистая сталь ломается при попытке её согнуть. Ослабленные крючки пригодны к лёгкому подгибанию.
7. Удостоверьтесь, что вспомогательная (обычная) пружина с шайбами на месте. Эти детали защищают каркас катушки от протачивания торцами основной пружины. Если шайбы и пружинка сломались, а новых в наличии нет, не завинчивайте болт катушки жёстко, однако следите за ним – он может открутиться и потеряться.
8. Если основная (плоская) пружина повреждена, вставьте такую же новую. Поставьте зацепляющий крючок на конце пружины на своё место и сгибайте её, вставляя виток за витком в то пространство, где ей и положено быть.

Перемотка пружины выполняется за минуту. Сноровка в этом действии обретается быстро.

Как заменить или поставить на место пружину стартера, смотрите в следующем видео.
