Как снять звездочку с бензопилы husqvarna 137

Последовательность операций при замене звездочки

В процессе ремонта любого рабочего узла бензопилы можно поменять отбракованную деталь только на аналогичную. Опытные мастера приобретают необходимые запчасти заблаговременно.

Для вскрытия и ремонта бензопилы вам потребуются:

• универсальный гаечный ключ, продающийся вместе с пилой;
• фиксатор поршня, который можно заменить плотным шнуром толщиной 6-8 мм;
• специальный съемник.

В качестве примера может рассматриваться Хускварна 137, японская или китайская бензопила, у которых звездочка находится за муфтой сцепления. Сначала снимается защитная крышка узла сцепления. Для этого придется открутить универсальным ключом две гайки. После этого легко демонтируется направляющая шина и цепь.

Поскольку в процессе нормальной эксплуатации все подвижные детали рабочего органа бензопилы имеют правое вращение, корзина сцепления наворачивается на вал с помощью левой резьбы. Чтобы снять обгонную муфту, надо вращать ее с помощью съемника по часовой стрелке. Но для этого надо сначала зафиксировать коленчатый вал. Выполняется это в следующей последовательности:

• снимается воздушный фильтр;
• вынимается свеча зажигания для обеспечения доступа в цилиндр двигателя;
• вращением вала по часовой стрелке поднимается поршень цилиндра до вертикального положения, после чего его отводят на несколько миллиметров назад;
• внутреннее пространство цилиндра над поршнем заполняется плотным шнуром для аккуратной фиксации поршня, а вместе с ним и коленвала.

После закрепления коленчатого вала, съемник вставляется в отверстия муфты и поворачивается по часовой стрелке до ее полного демонтажа.

За муфтой обнаружится звездочка и игольчатый подшипник, обеспечивающий плавность вращения. При выявлении недопустимого износа, их следует заменить на новые. Ревизия и ремонт сцепления заключается в осмотре и замене пружин и кулачков.

Установка всех деталей производится в обратном порядке. При этом для установки муфты сцепления также придется зафиксировать поршень, но делать это надо с левым вращением коленчатого вала за несколько миллиметров до верхней точки.

Работа должна выполняться внимательно и аккуратно во избежание поломки механизма или отдельных его деталей. Без наличия хотя бы элементарных знаний о конструкции бензопилы браться за замену звездочки не стоит – лучше поручить эту задачу профессионалам.

Цепная передача бензопилы любой конструкции определяет работоспособность инструмента. Тем более, что в процессе эксплуатации цепь растягивается, а зубья ведущей звёздочки изнашиваются. Неграмотный подбор звёздочки резко снизит долговечность зубьев бензопилы, а её неверная наладка приведёт к преждевременному износу.

Как снимается и меняется звездочка на бензопиле

Перед тем, как снять и заменить звезду на бензопиле, нужно убедиться в том, что деталь не подлежит дальнейшей эксплуатации. Для этого нужно осмотреть деталь, а фото новой и изношенной звёздочки бензопилы изображено на фото ниже.

Чтобы поменять шестерню, нужно определиться с тем, какой вид устройства стоит на инструменте, и что будет устанавливаться. Для каждого вида механизма последовательность действий будет отличаться. Замена звездочки на бензопиле первого варианта неразборного типа выглядит следующим образом:

1. Демонтаж кожуха, а также шины и цепи

2. Снятие стопорного кольца, а за ним и шайбы

3. Демонтируется шестерня совместно с барабанным механизмом. Оценивается состояние изделия. Наличие дефектов говорит о необходимости ее замены
4. Снимается подшипник роликового типа, который также лучше заменить при признаках износа. Если состояние подшипника удовлетворительное, то можно осуществить его смазку, и установить на место. При установке нового подшипника его также нужно тщательно смазать смазочным материалом типа Литол-24
5. Вместо неразборного устройства можно устанавливать сборной механизм. Это впоследствии упростит процесс замены ведущей шестерни

В обратной последовательности осуществляется процесс  сборки механизма. Если же нужно выполнить замену изделия разборного типа, то процесс будет практически аналогичным, только в итоге заменяется один венец без барабана.

Конструктивные отличия шестерней цельного и разборного типа

Если процесс замены будет завершен, нужно произвести проверку. Проверяется сила натяжения цепи, для чего включается ручной тормоз, и оттягивается цепь по направлению ее перемещения. Неподвижность изделия говорит о перетяжке крепления. Для его ослабления понадобится отпустить натяжитель.

Это интересно! При замене рассматриваемого механизма рекомендуется покупать специальный подходящий ремкомплект под определенную модель инструмента в зависимости от шага цепи.

Зачем нужно заменять звездочку?

Снимать изношенную звездочку нужно по следующим причинам:

• со старой звездочкой цепь пилы будет очень быстро растягиваться — уже через несколько применений цепь повиснет, а натягивание не поможет;
• если поставить новую цепь на старую звездочку, плавность хода цепи снизится, качество распила ухудшится, цепь будет вести при распиле в сторону;
• ускорится общий износ бензопилы, инструмент может в любой момент выйти из строя;
• может произойти разрыв цепи либо цепь будет заклинивать при работе (опасно травмами рук и повреждениями корпуса электропилы, бензопилы);
• шина будет быстрее нагреваться, что приведет к быстрому перегреву бензопилы;
• увеличится нагрузка на двигатель и корпус.

Видео о том, как поменять звездочку на бензопиле:

Конструктивные особенности ведущих звёздочек

Любой производитель в инструкции по эксплуатации указывает шаг зубьев. Учитывая то, что на пильной шине установлена ещё и ведомая звёздочка (предназначенная для создания необходимого натяжения), шаг там и там должен быть одинаковым.

Ведущие звёздочки бензопил могут быть цельными и сборными. В первом случае звёздочка включает в себя ступицу, на которую напрессован зубчатый венец. Именно таким образом устроены детали в бензопилах Чемпион. Снимать при замене следует изделие полностью, поскольку в домашних условиях соблюсти значение натяга, заданного на предприятии-производителе практически невозможно. Да и приобрести венец отдельно – тоже проблема.

В бензопилах от Штиль или Хускварна сменный венец находится непосредственно на валу барабана, а потому его замена никаких сложностей не представляет.

Износ зубьев устанавливается по следующим признакам:

1. В местах перехода от зуба к впадине имеются хорошо заметные радиусы.
2. Ширина зуба неравномерная по высоте.
3. На вершине зуба наблюдаются сколы металла.
4. На внутренней поверхности отверстия в ступице имеются многочисленные задиры и риски (следствие плохой смазки).
5. На звёздочке заметна канавка от пильной шины (менять необходимо и цепь).
6. Цепь в начальный момент пуска заклинивает.

При наличии хотя бы одного из вышеперечисленных факторов ведущая звёздочка подлежит замене.

Перед началом работ (особенно, если бензопила проработала сравнительно немного) стоит проверить крепление пильной шины. Отошёл винт-натяжитель или отвинтились гайки крепления – направитель уже несоосен продольной линии пильного полотна. Он начинает контактировать не с центром, а с периферией зубьев ведущей звёздочки, провоцируя их интенсивный износ. После затяжки указанных элементов проверяют работу бензопилы: если люфт не устраняется, то звёздочку придётся менять.

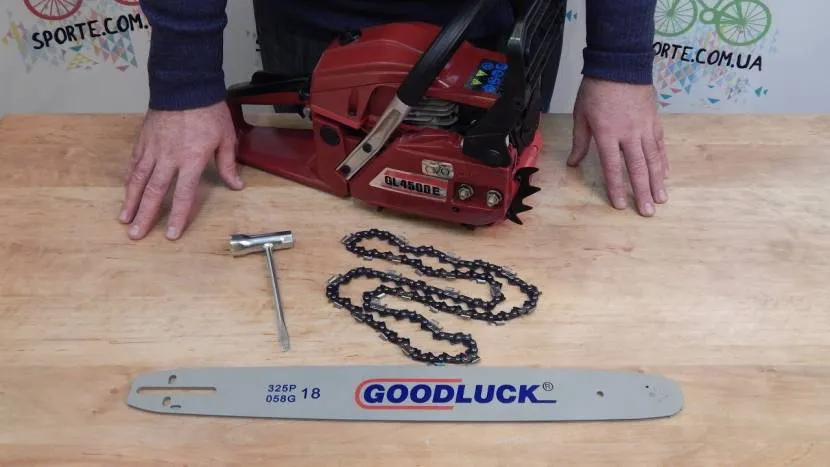

Установка и натяжка

В стандартном случае для того чтобы правильно поставить цепь на пилу, требуется соблюсти следующий алгоритм действий:

• Подготавливается ровная просторная поверхность, на которой могут свободно разместиться шина и цепь в ходе процедуры сборки.
• Демонтируется защита с звездочки, путем выкручивания барашковой гайки. На старых моделях для фиксации применяется обычная гайка, скрутить которую можно накидным ключом.
• Расположенная у основания направляющей натяжная звездочка поворачивается до предела вправо.
• Выполняется последовательная накладка звеньев цепи на фиксирующий паз. При этом установка осуществляется сверху направляющей с медленным поворотом.

Установку цепи на шину нужно выполнять на ровной просторной поверхности Источник ytimg.com

• Шина с установленной цепью монтируется на ведущую звездочку.
• Фиксируется защитная крышка с обязательной точной посадкой всех монтажных штырей на свои посадные места.

В завершении монтажа необходимо удостовериться, что направляющие находятся в установочном желобе, а цепь надежно зафиксирована на шине и пиле без люфтов.

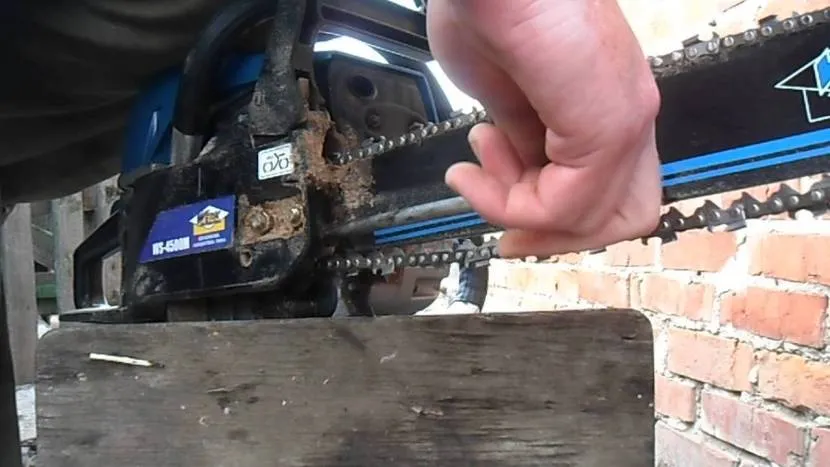

Натяжка цепи

Для успешной и быстрой резки пиломатериалов важно знать, не только как на бензопилу ставится цепь, но и как она приводится в необходимую степень натяжения. Процедура выполняется по следующей схеме:

1. Когда цепь вместе с шиной поставлена на пилу, ослабляются гайки крышки-защиты.
2. После этого путем вращения регулировочного винта устанавливается правильное положение цепи.
3. В завершении гайки защитной панели затягиваются.

В правильно настроенном состоянии цепь не должна оттягиваться от кромки шины более, чем на 3-4 мм. При этом по мере необходимости – после работы, при замене на новую, после длительного простоя – натяжка цепи может корректироваться, посредством выше описанного алгоритма действий.

В правильно натянутом состоянии цепочка должна отклоняться от основания всего на 3-4 мм Источник ytimg.com

Более того, необходимо помнить, что во время интенсивной работы конструкция сильно нагревается из-за трения. В результате металлические звенья расширяются, общая длина увеличивается и цепь расслабляется и требует перенастройки по натяжке.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

• универсальный ключ, который поставляется в комплекте с бензопилой;
• стопор поршня, может быть изготовлен из пластика или металла;
• спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь

Бензопилы, выпущенные известными производителями специального инструмента, характеризуются высокой надежностью и длительным сроком службы. Это связано с продуманностью конструкции и применением особых сортов инструментальной стали, из которой изготавливаются все подвижные и трущиеся детали. К ним в первую очередь следует отнести:

• цепь с режущими кромками;
• направляющую шину;
• звездочку цепной передачи, приводимую во вращательное движение за счет энергии одноцилиндрового двухтактного бензинового двигателя.

Все они работают в интенсивном режиме и со временем истираются. Даже незначительное изменение геометрических размеров этих деталей ухудшает производительность и плавность работы пилы. Если вам потребовалось снять звездочку с бензопилы, чтобы заменить ее, необходимо разобраться с принципом работы системы сцепления, с которой она имеет непосредственную связь.

Существуют ли способы продлить ресурс существующей звездочки?

Основные способы продлить рабочий ресурс ведущей звездочки бензопилы:

• использовать несколько цепей (желательно — три). Такой способ самый щадящий и удобен для владельца бензопилы тем, что не нужно постоянно подтягивать изношенную интенсивной работой цепь. Эксплуатация поочередно трех цепей позволит сохранить ресурс звездочки и отсрочить ее замену;
• качественное техническое обслуживание подшипника ведущей звездочки. Эта деталь играет важную роль в функционировании как приводной звездочки, так и двигателя. Для смазки рекомендуется использовать специальный смазочный материал. Подшипник звездочки задействуется не постоянно, а только на холостых оборотах, поэтому нуждается в периодическом смазывании. Можно использовать смазку для носа шины, например, стандартную смазку от Repsol или Husqvarna.

Как продлить ресурс?

Как и любой механизм, бензопила нуждается в профилактических осмотрах и качественном обслуживании.

• После каждой замены звездочки проводите смазку подшипника.
• Отдавайте предпочтение качественным запчастям и надежным расходным деталям.
• Одновременная замена цепи и сцепления пилы приводит к изменению шага и износу гарнитуры. Не прибегайте к этому без крайней необходимости.
• Очищайте цепь и детали пилы от загрязнений, снимая защитную боковую крышку.
• Следите за звуком и вибрацией пилы во время работы. Если такт сбивается или появляется дребезжание, проведите внеплановое т.о. и диагностику инструмента.

Подбирая запчасти для ремонта или обслуживания, выбирайте детали, произведенные в той же стране, что и оригинальные. Это уменьшит вероятность несовпадения и не качественности, а также продлит срок службы бензопилы.

Стоит помнить, что при должном уходе и своевременном обслуживании, шестерня служит долго и очень редко требует замены. Если вы все-таки столкнулись с необходимостью замены, то воспользуйтесь нашими рекомендациями, они помогут все сделать быстро и аккуратно. Сам процесс замены звездочки занимает мало времени, самое главное это открутить.

Как поменять звездочку?

Если вам потребовалась замена звездочки на бензопиле Хускварна 137, потребуется выполнить следующий алгоритм:

• Откройте боковую крышку, дающую доступ к шине и звездочке.
• Ослабив цепь, нужно демонтировать шину.
• Когда звездочка будет свободна, открутите свечу зажигания, чтобы получить доступ к поршню мотора.
• Вращать звездочку нужно вручную.
• Поршень подводится практически к самой верхней точке канала.
• Образовавшееся отверстие необходимо заполнить предельно плотно, используя мягкий шнур свечи. Таким образом, вы заблокируете движение поршня.
• Чтобы открутить звездочку, воспользуйтесь рожковым ключом.

Устройство системы сцепления бензопилы

На бензопилах Хускварна, Штиль, Партнер и большинстве моделей других известных брендов устанавливается сцепление центробежного типа. Оно включается автоматически при наборе двигателем определенной частоты вращения.

Корзина сцепления имеет форму диска. В нем есть подвижные фрикционные накладки, способные передвигаться в радиальном направлении. В обычном состоянии они прижимаются встроенными пружинами к центру, не касаясь барабана ведущей звездочки цепной передачи.

При выходе двигателя на нормальный режим с заданным числом оборотов вала, на котором крепится корзина сцепления, возникают центробежные силы, превышающие усилие пружин. Элементы с фрикционными накладками смещаются в стороны, прижимаясь к внутренним поверхностям барабана звездочки, которая начинает вращаться с необходимой частотой. Такая система способна уберечь двигатель от серьезных повреждений в случае заклинивания цепи.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Немного о правилах эксплуатации узла

Независимо от бренда производителя (Штиль, Хускварна, Партнер, Патриот, Макита ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи.

Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:

• Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
• Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.

Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.

Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.

Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал. Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается

При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи

Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.

Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.

Система подачи топлива

При неправильной эксплуатации бензопилы Husqvarna топливо не попадает в главный цилиндр. Эта неисправность возникает по нескольким причинам:

• загрязнение топливного фильтра пилы;
• вязкое масло для цепи;
• засорение специального отверстия;
• грязный воздушный фильтр.

Для прочистки топливного шланга бензопилы необходимо тщательно проверить поступление топлива. Специалисты рекомендуют раз в три месяца делать замену старого шланга и покупать новую деталь. При загрязнении воздушного шланга внутрь системы, а именно в карбюратор не поступает воздух. Чаще всего это приводит к нарушению процессов работы двигателя. Фильтр чистится при помощи обычной воды, но такую процедуру необходимо делать очень аккуратно.

Деталь тщательно просушивается и устанавливается на прежнее место. Бензопила Husqvarna 137 продаётся вместе с инструкцией, где детально описана техника замены и прочистки шлангов. Если не придерживаться правил, то можно усугубить ситуацию.

Наиболее частая причина – это засорённый канал или нарушения целостности мембраны карбюратора. В таком случае рекомендуется заменить деталь и прочистить каналы. После этого бензопила будет работать без перебоев.

Виды ведущих звездочек

Существуют два вида барабанов, в зависимости от назначения бензопилы, профессиональной и бытовой. От этого зависит частота замены звездочки: если бытовая пила используется гораздо реже профессиональной, то и замены расходников, таких как звездочка, подшипники или венец, требует реже.

По своей конструкции ведущие звездочки бывают двух типов:

• Цельная или неразборного типа. Как и следует из названия, это единая конструкция, где тарелка сцепления и приводной венец прочно сварены или спрессованы. В случае необходимости, деталь меняется целиком.
• Разборный тип шестерни. На специальные шлицы тарелки сцепления одевается приводной венец. Такая конструкция используется, в основном, в профессиональных инструментах, т.к. тарелка сцепления изнашивается гораздо медленнее, а замена венца гораздо дешевле, чем запчасти в сборе.

После того, как вы определили тип своей пилы и звездочки, подлежащей замене, можно приступать к процессу обновления механизма.

Виды звезд

В зависимости от класса бензопилы все звездочки разделяют на две группы – профессиональные и бытовые. Первый тип деталей имеют повышенную износостойкость, выполнены из прочных сплавов металла, не подверженного коррозии и механическим повреждениям. Бытовые чаще требуют замены и планового ремонта, при активном использовании инструмента диагностика рекомендуется каждые полгода. По конструктивным особенностям можно выделить следующие виды звездочек:

• Сборные. Съемный венец легко откручивается с оси барабана, что упрощает проверку и замену данной детали. Такими звездами оснащены почти все европейские модели бензопил.
• Цельные. Они состоят из ступицы и стационарного венца (количество зубьев может быть разным, требуется внимательно читать инструкцию к бензопиле). Из-за заводской запрессовки венец нельзя снять отдельно от ступицы, поэтому при поломке требуется разбирать весь барабан сцепления. Такой механизм обычно встречается на китайских моделях.

Если вы планируете своими силами обслуживать бензопилу, то рекомендуется приобретать инструмент с профессиональным типом ведущей звёздочки. Она должна быть разборная, что удешевляет ремонт и профилактику инструмента.

Причины замены звездочки

Замена звездочки на бензопиле с вскрытием и ревизией всего узла сцепления производится в следующих случаях:

• заклинивание движения цепи;
• физический износ звездочки до недопустимых пределов.

Отклонение геометрических размеров зубьев звездочки от номинала не должно превышать 0,5 мм. В противном случае работа пилы будет сопровождаться повышенной вибрацией, что приведет к преждевременному выходу из строя подшипников коленвала или всего инструмента.

Обычно рабочий ресурс звездочки примерно вдвое превышает срок эксплуатации одной цепи. На практике часто используют попеременно 2-3 цепи до истирания их режущих кромок, после чего приобретают новый комплект и меняют звездочку.

Замена барабана сцепления с звездочкой

Все современные бензопилы оснащены устройством цепного тормоза и в большинстве моделей его работа осуществляется посредством ленты, находящейся на крышке шины и цепи, огибающей барабан сцепления.

При включенном цепном тормозе и нажатии на курок газа диск сцепления продолжает вращаться, а барабан зажимается лентой тормоза. Если вовремя не выключит тормоз, а продолжит нажимать на курок газа, крышка шины и цепи начнут плавиться, а барабан сцепления может лопнуть.

Для замены барабана сцепления необходимо:

1. Снять крышку воздушного фильтра;
2. Застопорить двигатель и выкрутить гайки;
3. Вытащить диск сцепления;
4. Застопорить двигатель;
5. Установить новый диск, прижать шайбу и гайку.
