Как снять обгонную муфту с бензопилы хаммер

Проблемы самостоятельного ремонта

Проблема во многих случаях усложняется отсутствием полноценной информации по технологии ремонта. По мнению зарубежных производителей, после выработки ресурса пила должна списываться в утиль, поэтому ремонтопригодность многих моделей бюджетного уровня вызывает обоснованные сомнения.

Сложнее поддаются восстановлению бензопилы профессионального класса.

• Проблема усложняется высокой стоимостью запасных частей.
• Не исключено, что для восстановления работоспособности отдельных узлов и механизмов, в частности, для настройки топливной аппаратуры потребуется специальное оборудование.

Замена дорогих фирменных деталей доступными по стоимости, но недолговечными китайскими аналогами в экономическом плане себя не оправдывает. Практика показывает, эти комплектующие вырабатывают ресурс в лучшем случае на 50-60%.

Устройство и принцип действия сцепления

Устройство бензопилы включает в себя механизм сцепления, состоящий из таких элементов, как:

• Коленчатый вал;
• Ведомый диск;
• Прижимная плита;
• Защитная крышка механизма;
• Рычаг сжатия;
• Подшипник;
• Разъем питания;
• Отстойник;
• Зубчатые колеса;
• Трубопровод;
• Крепление.

При минимальной скорости силового агрегата сцепления цепная пила притягивается к центру вала пружинным устройством и не передает крутящий момент на барабан. В то время, когда частота вращения двигателя начинает достигать значений, при которых разрушающее усилие превышает силу пружинного устройства, сегменты фрикционного типа начинают давить на внутреннюю поверхность барабанного механизма, что способствует вращению барабана. Китайской бензопилой.

В это время звезда ведущего типа начинает свое вращение, которое отвечает за движение пильной цепи.

Как устроена бензопила

Все разновидности агрегатов приводятся в движение бензиновым двигателем внутреннего сгорания. При сборке устанавливаются одноцилиндровые двигатели, в которые заправляется высокооктановый качественный бензин. Вместо редуктора используется одноступенчатая передача, которая заставляет цепь двигаться. Строение агрегата за счет своей простоты позволяет ему безотказно работать в любых условиях. Устройство агрегата состоит из таких частей:

• ДВС одноцилиндровый;
• Бензобак;
• Карбюратор;
• Кривошипно шатунный механизм;
• Сцепление;
• Пильная цепь и звездочка, приводящая ее в движение.

Кроме того, имеются такие составляющие:

• Система очищения воздуха, подающегося в карбюратор;
• Механизм зажигания;
• Система глушения выхлопов;
• Система аварийного отключения, срабатывающая в чрезвычайных ситуациях.

На фото можно увидеть разнообразие моделей от производителей Штиль, Хускварна, Партнер, Гудлак.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

• заклинивает движение цепи;
• произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Смотрите » ТОП-2 надежных немецких бензопил Stihl: MS-261 и MS-361

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

• вывернуть свечу и оценить ее внешний вид;
• уточнить расстояние между магнитами и катушкой (до 0,2 мм);
• проверить искру.

В каких случаях требуется замена?

Чаще всего снимают для замены в случае износа зубцов ведущей шестерни и стенок.

Другие случаи, когда требуется снятие всей корзины:

• сцепление не выключается, зазор между центробежным механизмом и внешней крышкой забит опилками и грязью вперемешку с маслом, цепь крутится на холостых оборотах, прочистить без съема не удаётся.
• изношены, стерты или сломались и требуют замены детали (пружины, сегменты) или вся корзина.
• сцепление заклинило по разным причинам (посторонние предметы, грязь, поломка деталей, разрушение или изменение положения пружин).
• при полной разборке двигателя.

Как отрегулировать сцепление бензопилы?

Как проводится регулировка сцепления на бензопиле? Более корректно говорить о ремонте, поскольку регулировке обычно подлежит карбюратор, а не сцепление

Когда мы говорим о регулировке муфты, важно учитывать два нюанса:

• бензопилы некоторых моделей, в том числе, немецкие, финские, шведские, имеют специальную шайбу, она может быть расположена между мотором и звездочкой или между барабаном и звездочкой. Эту шайбу нужно аккуратно снять, а потом поставить назад, в случае замены — заменить идентичной;
• пружина не подлежит стягиванию, поэтому при ее разрыве деталь считается испорченной и заменяется новой. Отсутствие исправной пружины приведет к отсутствию поступления смазки на цепь.

Как открутить сцепление на бензопиле своими руками:

Устройство и принцип работы

Корзина сцепления современных бензопил – удачное и простое техническое решение. Вполне отвечает всем требованиям к такому узлу:

• автоматически, без специального включения оператором передает крутящий момент от двигателя к шестерне цепи на оборотах выше холостых,
• не движет цепь на холостых оборотах,
• защищает двигатель в случае, если цепь зажало в древесине (сцепление пробуксовывает, двигатель при этом не глохнет и не клинит).

Сцепление имеет два основных узла:

• Центробежный механизм с пружинами.
• Внешнюю крышку с шестерней привода цепи.

Именно через взаимодействие этих узлов сцепление автоматически включается при повышении оборотов.

1 — Барабан (верхняя крышка с шестерней), 2 — Муфта, диск сцепления (механизм с пружинами), 3 — подшипник.

Центробежный механизм закреплен на резьбе коленчатого вала. При низких (холостых) оборотах он вращается, не касаясь ведомой внешней крышки с шестерней. При повышении оборотов центробежная сила раздвигает сегменты сцепления. Они прижимаются к внешней крышке с шестерней и начинают вращать её, сцепляясь с ней за счет силы трения. Цепь начинает двигаться.

При понижении оборотов пружины возвращают (сжимают) сегменты в прежнее положение, между крышкой и ними возникает зазор, цепь останавливается.

Особенности такой конструкции – износ сегментов центробежного механизма и внутренней поверхности внешней крышки за счёт трения.

Тоже происходит при частых зажимах цепи в древесине. При этом вал крутится на высоких оборотах. Сегменты раздвинуты под действием центробежной силы, прижаты к внутренней поверхности внешней крышки. То есть сцепление включено в рабочий режим. При таких оборотах сегменты и крышка с шестерней должны вращаться вместе, синхронно, а цепь двигаться. Но на тормозе и при заклинивании сцепление пробуксовывает, между сегментами и внутренней стороной крышки усиленное трение, перегрев и износ.

В этом узле есть игольчатые подшипники, которые требуют регулярной смазки. Регламент их обслуживания, как и сцепления в целом, прописан в инструкции по эксплуатации к каждой конкретной марке бензопилы.

Может Ли Пила Работать Без Праймера Колпачка

Неисправности и ремонт бензопилы

Бензопила – это не такое уж сложное устройство. Но для которого предназначена конструкция обнаружения неисправности нужно иметь хотя бы базисные познания, чтоб отыскать и убрать появившийся недостаток.

Необходимо рассмотреть главные неисправности бензопил, узнаем, с чем они связаны, также разберем главные шаги по исправлению поломок.

И самое главное, пока приступать к ремонту, это правильное определение неисправности. А обстоятельств неработоспособности каждого элемента а возможно несколько. Потому до того, как начать разборку бензопилы, необходимо попытаться найти, с чем связан отказ в работах.

Вы, отказ при работе бензопил бывает вызван неисправностью мотора по другому появлением поломок в других ее узлах.

К неисправностям мотора относят:

• неисправность зажигания;
• проблемы в системе подачи горючего;
• неисправности поршня как еще его называют цилиндра.

В других узлах в большинстве случаев неисправности появляются по причине отказов тормозного механизма, системы смазки

, работы муфты сцепления, шины и др.

Необходимо рассмотреть обе группы дефектов, чтоб вы могли если необходимо найти причину поломки своими силами, не обращаясь в ремонтную мастерскую.

Неисправности двигателя

При работе мотора в большинстве случаев наблюдаются последующие недостатки:

• движок вообщем не заводится;
• заводится, однако сходу глохнет;
• не развивает подходящую мощность;
• работает нестабильно.

Чтоб отыскать причину проблемы, необходимо проанализировать вероятные предпосылки все по порядку способом исключения. Давайте пройдем по этой цепочке, чтоб вы знали, как отыскать недостаток в бензопиле для которого предназначена конструкция его возникновения.

Замена маслонасоса на примере китайской пилы Партнер

Масляный насос является достаточно надежным элементом бензопилы. Однако в процессе эксплуатации могут возникать неисправности, устранение которых требует его замены. Например, для демонтажа масляного насоса на бензопиле «Партнер» необходимо выполнить следующие действия:

1. Открутить болты, фиксирующие крышку картера;
2. Снять крышку;
3. Отведя пильную цепь в сторону демонтировать шину;
4. Убрать пильную цепь;
5. Снять кожух воздушного фильтра и сам фильтр;
6. Удалить свечу зажигания;
7. Открутить крышку стартера и демонтировать его. Это необходимо для того, чтобы в процессе проворачивания коленчатого вала двигателя не деформировать зубья храповика и не поломать стартер;
8. Проворачивая маховик установить поршень в верхней мертвой точке (непосредственно под отверстием свечи) и завести в него заранее подготовленный матерчатый жгут. Это поможет зафиксировать поршень в одном положении и убережет стенки камеры сгорания от механических повреждений;
9. При помощи съемника открутить фиксирующий зажим муфты сцепления. Откручивание необходимо проводить по часовой стрелке. Для этого на некоторых моделях есть выштамповка с указательной стрелкой и надписью «Off»;
10. Демонтировать фрикционный элемент, барабан и подшипник сцепления;
11. Удалить остатки грязи, образовавшейся в процессе работы;
12. При помощи отвертки отвести фиксатор крышки в сторону и снять ее;
13. Открутить винты, фиксирующие насос;
14. Аккуратно, поддевая отверткой корпус насоса приподнять его вверх, в сторону и вывести из посадочного гнезда. После этого необходимо отключить подающую и всасывающую магистраль.

Монтаж нового насоса осуществляется в обратной последовательности.

Также рекомендуем посмотреть видео инструкцию, автор которого подробно рассказывает и показывает, как заменить маслонасос на бензопиле Партнер.

Снятие и замена обгонной муфты генератора

Несмотря на то, что внешне обычный генераторный узел с усовершенствованным мало чем отличаются, методика их демонтажа несколько иная. В некоторых моделях механизм свободного хода снять крайне тяжело в силу того, что между кузовом автомобиля и самим генератором настолько маленькое расстояние, что ключом попросту невозможно подобраться. Нередки случаи проблем с крепежными элементами, часто даже WD-40 не помогает. Для решения подобного рода задач профессиональные автомеханики рекомендуют пользоваться спецключом, состоящим из двух съёмных частей.

Замена механизма на SsangYong Kyron 2.0

Для демонтажа обгонной муфты на внедорожнике SsangYong Kyron с мотором 2.0 необходимо вооружиться спецключом Force 674 T50х110мм. Ключ состоит из шлица типа Torx, который пригодится во время снятия роликов, и насадки с наружным многогранником. С другой стороны имеется шестигранник под дополнительный ключ для освобождения крепежных элементов.

Рекомендуется придерживаться следующего порядка работы:

1. На первом этапе необходимо демонтировать защиту двигателя и снять кожух вентилятора.
2. Вороток Torx 8 следует упереть в кузов и с помощью изогнутого накидного ключа на «17» открутить муфту.
3. После освобождения детали смазать резьбу и посадочное место.
4. Смазать подшипники, втулки натяжителя и ролик.
5. Произвести сбор узла в обратной последовательности.

После окончания работы важно установить на место защитный колпак

Снятие и установка обгонной муфты на Volvo XC70

Появление постороннего звука и вибрации на автомобиле Volvo XC70 во время низких оборотов является первым симптомом, сигнализирующем о необходимости проведения диагностики инерционного шкива и, возможно, его замены. Для проведения быстрой и эффективной процедуры снятия и замены конструктивного элемента на этой машине необходимо проделать следующее:

1. Вооружиться специальной головкой ATA-0415.
2. Демонтировать приводной ремень, снять генератор.
3. Труднодоступный болт легко освобождается головкой и пневмогайковертом.
4. Устанавливается новая деталь (INA-LUK 535012110).
5. Смазать детали, собрать в обратной последовательности.

На этом работу по демонтажу и последующей установке нового механизма можно считать завершенной. В случае надобности также одновременно осуществляется замена подшипников.

Замена механизма на Kia Sorento 2.5

В качестве нового экземпляра обгонной муфты для Kia Sorento 2.5 подходит шкив от одной из самых известных компаний по производству деталей для авто – INA. Цена на деталь колеблется в районе от 2000 до 2500 тысяч рублей

Также важно вооружиться спецключом – Auto Link 1427 стоимостью 300 рублей

После того, как все необходимые инструменты и вспомогательные материалы под рукой, можно приступать к работе:

1. Освободить кронштейн декоративной крышки двигателя.
2. Демонтировать «фишку» и снять плюсовую клемму.
3. Отсоединить всевозможные трубки: вакуумную, подачи и слива масла.
4. Ключом на «14» освободить два болта крепления генератора.
5. Открутить все стягивающие болты.
6. Зажать ротор в тисках, предварительно заготовив прокладки.
7. С помощью головки и длинного воротка демонтировать шкив с вала.

После чего производится замена вышедшего из строя механизма. Далее необходимо всё это дело собрать и установить обратно на свое место. Но, помешать в этом могут подпружиненные щетки. Чтобы справиться с задачей следует открутить вакуумный насос и обнаружить отверстие напротив щеточного узла. Щетки поджимаются и фиксируются в отверстии характерным звуком.

Снятие и замена муфты своими руками по инструкции

О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.

Первоначально понадобится подготовить необходимые инструменты:

• Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
• Отвертка для вывинчивания винтов, которыми крепится защитный кожух
• Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
• Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня

Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:

1. Первоначально необходимо выкрутить крепежные гайки кожуха и шины
2. Снять кожух с ручным тормозом, а также цепь и шину
3. После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
4. Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
5. В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы
6. Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
7. Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки
8. При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
9. Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой

Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.

Это интересно! Аналогичным образом выполняется процедура снятия и замены сцепления для всех марок бензопил Хускварна, Партнер и другие.

https://youtube.com/watch?v=Bim7K73ZZeE%3F

Это интересно: Устройство и характеристики бензопилы Solo 681 (Соло) германского производства

Устройство механизма натяжения цепи

Одним из самых простейших механизмов бензопилы является натяжитель цепи. Состоит он из штифта, соединенного с винтом. Винт приводится в действие посредством специального инструмента — отвертки или шестигранного ключа. Вращение винта способствует перемещению штифта в специальном пазу инструмента. Вместе с перемещающимся штифтом происходит смещение шины, вызывая при этом натягивание цепи.

Регулировочный винт на бензопилах разных производителей может находится в разных местах — сбоку, снизу или с торцевой стороны инструмента. Контролировать качество натяжения цепи нужно регулярно, так как ослабленная цепь может сойти с паза шины, что приведет к трагическим последствиям для пильщика. Нельзя также допускать сильной затяжки цепи, так как она будет работать под нагрузкой, и в один момент порвется, что также чревато получением серьезной травмы. Более подробно о цепях для бензопил и шинах можно узнать здесь.

Рассмотрев подробную конструкцию бензопилы, не составит большого труда произвести ее ремонт своими руками. Нужно понимать, что бензопила является тем инструментом, который используется не только для распиливания древесины. Использование разных насадок позволяет значительно расширить функционал инструмента. При этом не забывайте, что даже самые дорогие и качественные модели инструментов тоже ломаются, поэтому они нуждаются в регулярной диагностике, техническом обслуживании и ремонте.

Публикации по теме

Очистка карбюратора триммера: подробное описание процесса

Особенности правильного выбора бензопил

Почему бензопила криво пилит — определяем неисправность и устраняем ее

Насадки для мотокос и триммеров — расширяем возможности бензинового инструмента

Замена своими руками

Для обеспечения заявленного производителем эксплуатационного ресурса обгонная муфта комплектуется защитной крышкой. Если владелец/сотрудник сервиса забыл ее поставить или она слетела в процессе использования, проникающая внутрь обойм грязь/пыли может заклинить ролики.

Инструмент

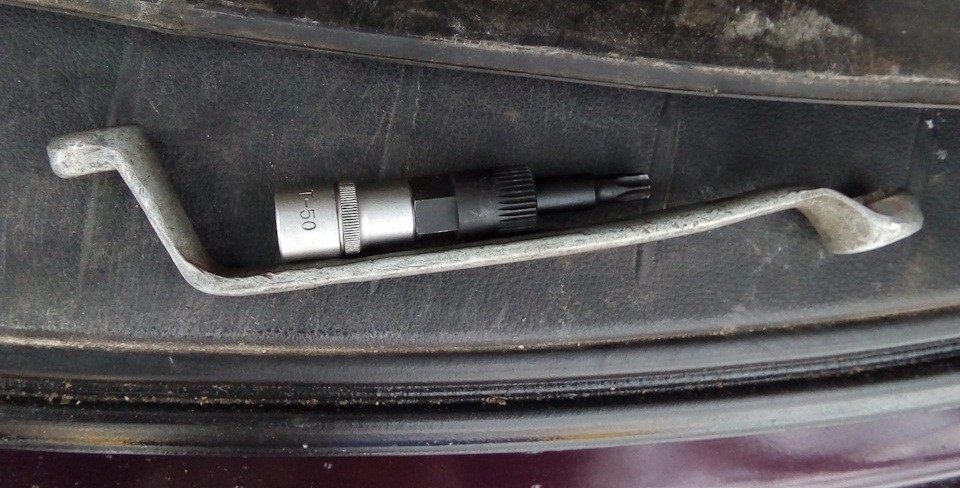

Справится с откручиванием заклиневшей муфты обгонной поможет специальная головка. Цена вопроса 170 – 500 рублей, существует несколько вариантов оснастки:

• c зубьями на конце в средней части и присоединительным квадратом 1/2» для VW, Skoda, Mercedes, Ford, BMW, Audi и неоторых других авто
• шестигранником на 17 и головкой присоединительной на 10 для Toyota и некоторых других азиатских производителей
• «звездочка» и шестигранник для муфты генератора машин концерна VAG

Сервисные ключи позволяют демонтировать муфту, не снимая генератор с посадочных мест.

Рис. 9 Набор головок для демонтажа обгонных муфт любого производителя

Диагностика

Неправильная работа обгонной муфты генератора определяется «на слух» и механическим способом:

• свист, дребезг в салоне извещают о плохом натяжении, перекосе или изношенных посадочных поверхностях («ручьях») шкива
• если заклинить отверткой крыльчатку принудительного воздушного охлаждения генератора, муфта должна прокручиваться в обратную сторону свободно, в рабочем положении на некоторую часть поворота, пока ролики не поднимутся вверх для синхронизации оборотов вала и шкива

При заклинивании обойм муфты следует немедленно заменить расходник новым изделием.

Демонтаж

Даже при внешнем осмотре муфты после снятия защитной крышки становится понятно, зачем необходимо использовать специальный сервисный ключ. Вместо обычного крепежного болта здесь применена зубчатая поверхность, для которой требуется инструмент с ответными шлицами.

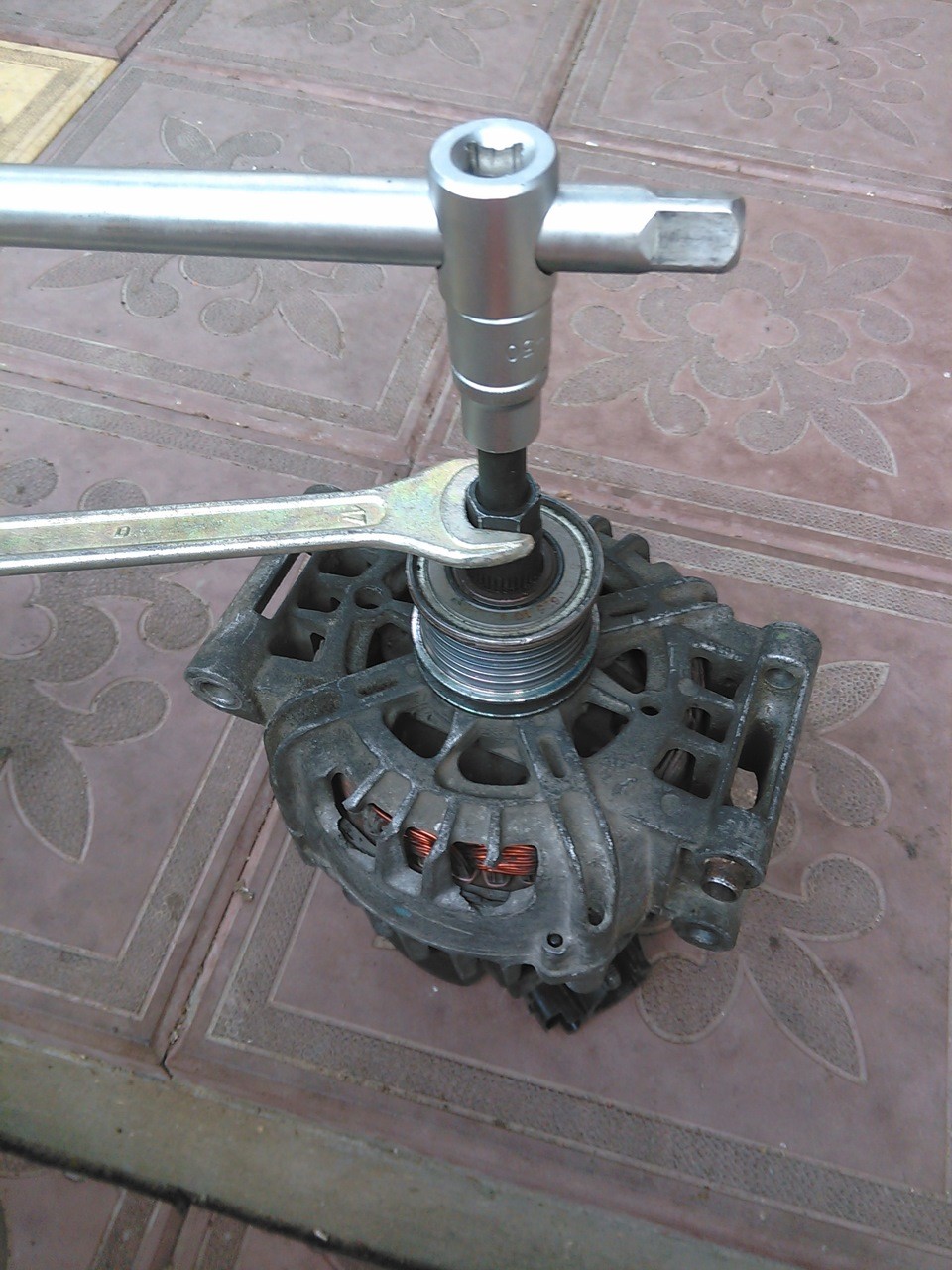

Рис. 10 Демонтаж муфты

Оснастка вставляется внутрь муфты, зубья зацепляются, деталь откручивается рожковым ключом или накидной головкой с храповиком.

Установка обгонной муфты

После демонтажа заклинившей муфты обгонной новая деталь устанавливается алогичным способом. Основными нюансами операции замены являются:

• усилие затяжки 70 – 90 Нм
• установка защитной крышки, предохраняющей от попадания в обоймы пыли и грязи

Рис. 11 Установка новой муфты

Рис. 12 Защитная крышка муфты

Если в авто эксплуатировался генератор без обгонной муфты, достаточно подобрать модификацию детали с аналогичными посадочными поверхностями для вала и ремня. Эти диаметры должны совпадать полностью.

https://youtube.com/watch?v=ZdJesWSAdXI

Таким образом, даже у специалистов нет единого мнения по поводу целесообразности эксплуатации муфты обгонной вместо традиционного шкива. Окупаемость этого дорогостоящего изделия под сомнением при бюджетной цене ремней и шкивов без двух обойм с роликами внутри. Но основное предназначение – сглаживание моментов инерции на валу, обгонная муфта выполняет в полном объеме без нареканий.
