Как снять косильную головку с триммера

Как снять и разобрать катушку

Перед тем, как приступить к процессу замены корда, у пользователей триммеров возникает необходимость снять и разобрать катушку. Рассмотрим, как это сделать.

Косильная головка триммера состоит из нескольких частей: кожуха, пружины (не во всех моделях), шпульки с кордом и крышки.

В триммерах чаще всего используется 2 варианта крепления косильной головки.

Вариант №1

Чтобы снять головку триммера, потребуется ее полная разборка.

1. Чтобы снять крышку, закрывающую внутреннюю часть головки, необходимо нажать на фиксаторы (защелки), находящиеся с двух ее сторон.
2. Сняв крышку, вы увидите шпулю, которую необходимо извлечь из корпуса. В некоторых катушках под шпулькой установлена пружина, которую необходимо аккуратно вытащить, чтобы не потерять ее в траве.
3. Сняв шпульку, по центру корпуса вы увидите винт с прорезью под крестообразную или плоскую отвертку. Не исключено, что там может находиться болт под шестигранник или насадку “звездочка”.
4. С помощью отвертки, выбрав необходимую биту (насадку), требуется открутить болт (против часовой стрелки).
5. После извлечения крепежа, возьмитесь за корпус детали и, покачивая ее в разные стороны, снимите с вала редуктора.

Вариант №2

В данном варианте головка закручивается на вал редуктора. Чтобы снять ее, потребуется этот вал зафиксировать. Для этого в подобных триммерах, к примеру, в аппаратах Huter и Champion, предусмотрено отверстие, через которое можно вставить либо тонкую отвертку, либо металлический прут.

Итак, чтобы снять шпульку, проделайте 2 простых шага.

1. Вставьте отвертку в отверстие и застопорите вал.
2. Возьмитесь за корпус головки и начинайте крутить ее по часовой стрелке. Крутить в данном направлении следует по той причине, что резьба, нарезанная на валу, левая.

Катушка с двумя рабочими усиками

В такового типа шпулях следует найти количество канавок для наматывания лески, лежащих на внутренней стороне катушки:

• одна канавка – оба усика наматываются совместно по одной канавке;
• две канавки – каждый усик наматывается по персональной канавке.

Для обоих случаев берётся леска длиной 2-3 м. В одноканавковых катушках леска протягивается в сквозное отверстие, её концы (усики) складываются вместе и выравниваются, после чего наматываются в обратную направлению вращения бобины на штанге сторону — внутри стрелкой обыкновенно указано правильное направление намотки.При наличии фиксирующих пазов концы лески продеваются в их либо придерживаются пальцами свободной руки, продеваются в сквозное отверстие наружной половинки бобины, шпуля запирается и крепится на штангу триммерного изделия.

Отличие намотки лески в двухканавочных катушках состоит в том, что первоначально отрезок лески длиной 2-5 м складывается пополам (для определения серединного сгиба), и петелька сгиба вставляется в специальный паз между канавками.Оба усика лески наматываются каждый по собственной канавке, фиксация усиков и сборка катушки подобна рассмотренному выше варианту с одной канавкой.

1-ое выполнение данной процедуры, может быть, и покажется долгим и достаточно трудозатратным, но с течением времени и опытом эта задачка будет решаться существенно резвее и легче.

Приведённое ниже видео наглядно покажет, как заправить леску в катушку триммера и правильно намотать её – эта операция не представляет собой ничего сложного и при некотором терпении обязательно увенчается успехом:

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

• верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
• средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
• нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Точно зная внутреннее устройство и принцип работы триммера можно самостоятельно осуществить ремонтные мероприятия для конструкции или замену отдельных, пришедших в негодность узлов, используя инструкцию по ремонту.

Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

• неисправность двигателя, за счет которых бензокоса не заводится и не работает;
• усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
• увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
• медленное и слабое функционирование режущей лески при недостаточных оборотах;

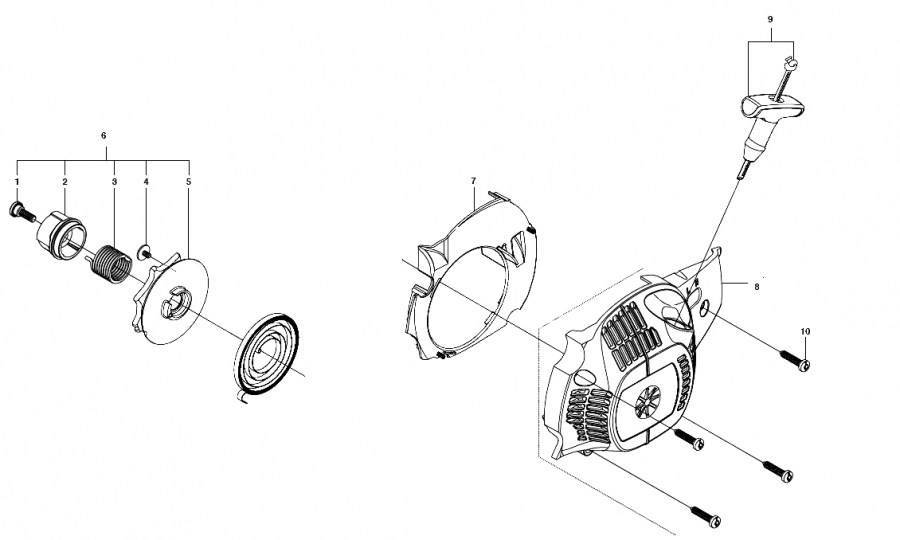

• засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
• быстрое и частое засорение карбюратора за счет применения некачественного топлива;
• засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.

Установка ножа на триммер — видео

В заключение предлагаем вам ознакомиться с видеоинструкцией по замене ножа на бензиновом триммере Stihl. Напоминаем, что этапы установки могут немного отличаться в зависимости от модели. Поэтому не забывайте заглядывать в инструкцию!

Если диск на триммере используется регулярно, его требуется время от времени снимать и затачивать или менять на новый. Эта деталь может быть выполнена из металла или пластика, иметь различное количество лопастей, но процесс замены остается прежним. Более того, данная процедура сходна для техники разных производителей, будь то Carver или Huter, но возможны незначительные отличия. Поменять нож на триммере достаточно просто, если соблюдать технику безопасности и знать правильный порядок действий, найти описание которого можно в инструкции пользователя. Весь процесс замены пошагово, как и способ самостоятельной заточки ножей, будет описан в данном материале.

Устройство триммерной головки

На российском рынке наиболее востребованными считаются полуавтоматические триммерные головки. Типичным представителем механизмов этого вида является универсальная полуавтоматическая головка, которой комплектуются электрические триммеры и бензокосы таких известных торговых марок, как Bosch, Huter, Husqvarna и др. Ее устройство показано на рисунке.

Конструкция включает в себя:

• корпус (поз.6) с крышкой (поз.1), снабженный специальными проушинами (поз.5), через которые режущий корд выводится наружу;
• шпуля (поз.3), на которую наматывается леска (поз.7);
• прижимающая пружина (поз. 4).

Существуют и другие, более простые головки.

Как искать неисправности в механической части

Передача вращения от электрического триммера косильной головке выполняется так же, как у моделей с двигателем внутреннего сгорания: внутри прямоугольного участка штанги работает цельный вал, а у изогнутого — тросик.

Их длина, диаметр и конструкция подбираются производителем под конкретные размеры составной штанги.

Особенности места соединения составной штанги

Оно выполнено переходником с винтовым зажимом.

Большая головка винта сделана для удобства регулировки положения косильного органа внизу штанги. Угол поворота подбирается индивидуально.

Мне удобно выставлять его так, чтобы продольная ось защитного кожуха и оси электродвигателя располагались в одной плоскости.

В этом месте иногда может возникнуть неисправность, связанная с передачей крутящего момента от прямого вала на тросик. Она проявляется тем, что на холостом ходу двигателя триммер нормально работает, а уже под небольшой нагрузкой косильная головка перестает вращаться.

Способ ее устранения хорошо показал владелец видеоролика «Ремонт электротриммера» Роман Шапков. Рекомендую посмотреть.

Способ крепления косильной головки и кожуха

На моем триммере снизу штанги закреплен заклепками переходник, в который ввернут крепежный болт защитного кожуха.

Выходной вал вращающегося тросика имеет на конце шестигранник. На него надевается пластмассовая косильная головка.

Изнутри в нее вставляется возвратная пружина автоматического сброса лески при косьбе.

На нее вставлена шпуля. Она прикручивается сверху фиксирующей гайкой.

Устройство косильной головки с леской довольно простое.

Однако все пластиковые детали не обладают высокой прочностью, подвержены износу. Их рабочие поверхности стираются. После трех сезонов работы на моем триммере расширились выходные отверстия лески из косильной головки, уменьшилась толщина фиксирующей гайки.

Применять защитные меры к износу сложно, а ремонт этих деталей проще всего выполнять полной заменой головки. Ее несложно купить: надо только знать точные размеры шестигранника и оценить новую конструкцию по рабочим характеристикам.

Секреты выбора лески

Среди частых неисправностей триммерной катушки встречаются случаи, когда леска закончилась или просто запуталась из-за неправильной намотки на шпулю. Устранить их не сложно.

Но на практике я встретился с еще одним дефектом лески, которую продали в государственной торговой сети от Московской компании ООО «Патриот». Ее вид в заводской упаковке.

Как я понял, она специально запрятана в герметичный пакет: нельзя потрогать при покупке.

Когда вскрыл упаковку для установки лески в шпулю, то сразу бросилась в глаза ее пластичность, а не упругость. Она легко изгибается, ведет себя как мягкая проволока: при контакте с травой сразу ломается. Косить ей невозможно: удалось вернуть продавцу.

С тех пор покупаю только ту леску, которую можно помять в руках и оценить ее эксплуатационные свойства.

От сортов обычной круглой лески стараюсь отказываться. Предпочитаю им ребристую форму с гранями: звездочку, трапецию, квадрат или треугольник. Они лучше срезают траву.

Как устранить повышенную вибрацию

Надежно собранная механика триммера хорошо сбалансирована. Она обеспечивает удобную работу. Однако подшипники со временем могут износиться, потерять смазку.

Сборный вал, передающий вращение от двигателя шпуле, способен касаться внутренних стенок штанги, создавая излишнее трение с нагревом.

Такой дефект можно и необходимо устранять. Эту технологию показывает Ремонтник ТВ своим видеороликом «Вибрация при работе электрокосы».

Полезные товары

• Стержень-губка для чистки от ржавчины
• Универсальный ТВ пульт в виде брелка
• LED насадка для душа

Полезные сервисы и программы

• Курсы по дизайну
• Онлайн изучение английского языка с репетитором или самостоятельно

Можно ли сделать катушку на триммер своими руками

В продаже имеется большое количество триммерных головок (не автоматических), которые имеют невысокую цену и хорошее качество. Но иногда возникают ситуации, например, на даче, когда триммерная катушка сломалась, и ремонт ее невозможен, магазин далеко, а косить надо. В таком случае можно быстро, буквально за несколько минут, изготовить простую триммерную насадку для закрепления лески из обычной фанеры толщиной 10-12 мм.

1. Возьмите кусок фанеры или текстолита и прочертите на нем окружность диаметром около 14 см.
2. Вырежьте диск с помощью лобзика или ножовки по металлу.
3. Просверлите в центре диска отверстие, подходящее по диаметру к валу редуктора. Не забудьте перед тем, как установить диск на вал, одеть на него шайбу.
4. По краям диска можно прикрутить небольшие уголки или сделать по 1-2 отверстия на противоположных сторонах. Они будут служить для заправки в них лески.
5. Чтобы зафиксировать леску, в фанеру можно вкрутить несколько шурупов.

Такая самодельная косильная насадка закрепляется на валу с помощью гайки. Закрутить или открутить гайку без фиксации вала не получится. Чтобы заменить корд, достаточно будет отпустить шурупы, вставить отрезок лески необходимой длины и прижать ее снова.

Также косильную насадку для закрепления на ней лески можно изготовить из металлического листа. Как это сделать, можно понять из следующего видео.

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

• верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
• средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
• нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Точно зная внутреннее устройство и принцип работы триммера можно самостоятельно осуществить ремонтные мероприятия для конструкции или замену отдельных, пришедших в негодность узлов, используя инструкцию по ремонту.

Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

• неисправность двигателя, за счет которых бензокоса не заводится и не работает;
• усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
• увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
• медленное и слабое функционирование режущей лески при недостаточных оборотах;
• засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
• быстрое и частое засорение карбюратора за счет применения некачественного топлива;
• засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.

Порядок снятия косильной головки триммера.

Конструкция и крепление рабочей части электрокос значительно разнятся у разных компаний производителей

Но беря во внимание, что на наших рынках много копий приемлимо узнаваемых марок, описываемый порядок может подойти владельцам и другой переносной садовой техники по уходу за газоном и травкой

Инструмент для замены триммерной головки.

Для подмены, снятия головки кошения из инструмента нам пригодится насадка в виде звездочки, обычно поставляется в комплекте, либо плоская широкая отвертка. Использовать шестигранник заместо звездочки не получится, насадка проскальзывает, слизывая грани звездочки на винте.

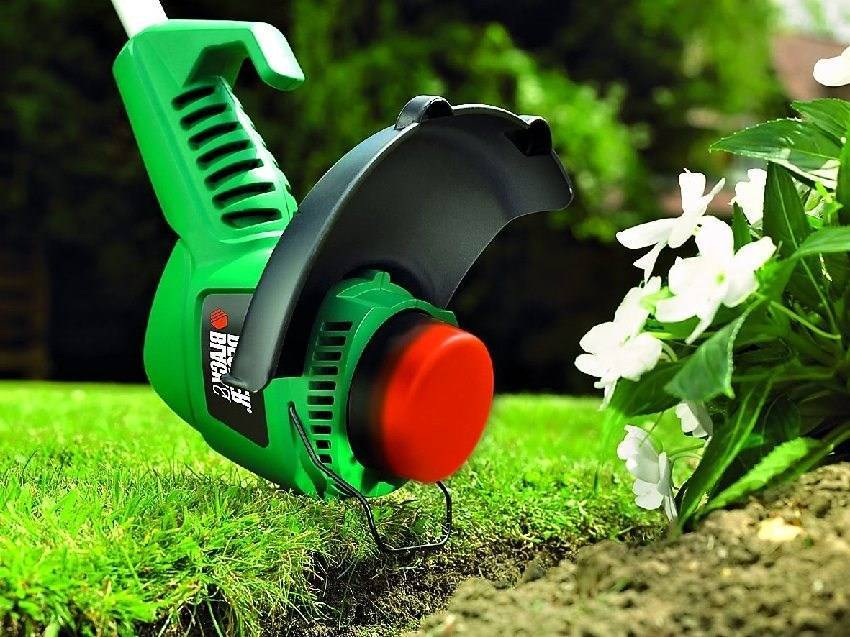

Установка косильной головки на триммер Блек энд Деккер.

Установка косильной головки на триммер делается в оборотной последовательности. При установке винта на место, он затягивается средним усилием.

Желаю для вас удачного дачного сезона и чтоб садовая техника не подводила. Надеюсь мои советы как снять головку кошения на триммере BlackDecker GL716 сберегли для вас время и нервишки.

Триммерная головка с двумя усиками

Головка с 2-мя канавками

После извлечения шпули из корпуса катушки определяем количество ручьев для намотки лески (1 либо 2). Принципного различия меж бобинами с одной и 2-мя канавками нет, но при халатной заправке в спаренную канавку имеют место быть препядствия с эксплуатацией. Ввиду вероятности переплетения примыкающих лесок инструмента может появиться ситуация, когда после износа рабочих усиков нереально извлечь новые.

Независимо от количества ручьев для заправки берется леска длиной от 1.5 до 3 метров. Намотку нужно создавать в оборотную вращению головки сторону, потому что намотка по ходу движения приведет к тому, что леска не будет извлекаться из бобины. После того как леска заправлена в катушку триммера свободные концы (15-30 см) продеваем в особые отверстия. Дальше собираем головку в оборотном разборке порядке и проверяем работоспособность. Не стоит переживать, если концы 2-ух усиков очень отличаются по размерам, так как при запуске триммера установленный на защите ножик срежет избыточное.

Устройство катушки триммера

Косильные головки для триммеров бывают разных конструкций — как простых, так и сложных. На рисунке ниже показана полуавтоматическая триммерная головка от мотокосы Husqvarna (Хускварна) в разобранном виде.

Данный тип головки присутствует в комплектации большинства бензокосилок и электротриммеров, таких как Stihl (Штиль), Patriot (Патриот), Champion (Чемпион), Bosch (Бош), Huter (Хутер) и других. Устройство косильной головки достаточно простое. В ее состав входят следующие детали:

• основание косильной головки;
• кнопка для полуавтоматической подачи корда;
• шпулька (катушка), в которую заправляется леска;
• пружина;
• проушины — через них леска выходит наружу;
• крышка триммерной головки;
• леска (корд).

Также существуют более простые триммерные головки, показанные на следующем фото.

Все эти насадки не позволяют менять длину лески в полуавтоматическом режиме (после нажатия кнопки). В случае обрыва корда, приходится останавливать косилку и менять его вручную.

Можно ли сделать катушку на триммер своими руками

В продаже имеется большое количество триммерных головок (не автоматических), которые имеют невысокую цену и хорошее качество. Но иногда возникают ситуации, например, на даче, когда триммерная катушка сломалась, и ремонт ее невозможен, магазин далеко, а косить надо. В таком случае можно быстро, буквально за несколько минут, изготовить простую триммерную насадку для закрепления лески из обычной фанеры толщиной 10-12 мм.

1. Возьмите кусок фанеры или текстолита и прочертите на нем окружность диаметром около 14 см.
2. Вырежьте диск с помощью лобзика или ножовки по металлу.
3. Просверлите в центре диска отверстие, подходящее по диаметру к валу редуктора. Не забудьте перед тем, как установить диск на вал, одеть на него шайбу.
4. По краям диска можно прикрутить небольшие уголки или сделать по 1-2 отверстия на противоположных сторонах. Они будут служить для заправки в них лески.
5. Чтобы зафиксировать леску, в фанеру можно вкрутить несколько шурупов.

Такая самодельная косильная насадка закрепляется на валу с помощью гайки. Закрутить или открутить гайку без фиксации вала не получится. Чтобы заменить корд, достаточно будет отпустить шурупы, вставить отрезок лески необходимой длины и прижать ее снова.

Также косильную насадку для закрепления на ней лески можно изготовить из металлического листа. Как это сделать, можно понять из следующего видео.
