Как снять катушку с триммера Stihl

Инструкция по эксплуатации: меры безопасности

Описываемое выше оборудование необходимо использовать, надев специальную одежду и используя оснащение. Одежда не должна мешать при работе. Выбирать следует ту, которая хорошо прилегает к телу. Нужно исключить широкие рукава, которые могли бы зацепиться об кустарники, древесину или подвижные детали агрегата.

Важно снять галстуки и шарфы. Это касается и украшений

Прежде чем запустить бензокосу «Штиль FS 55», вы должны надеть защитные сапоги, которые имеют шероховатую подошву. Важно использовать и специальную защитную каску и очки, которые исключат повреждение органов зрения.

О производителе Stihl

История этого немецкого бренда начинается с 1926 года. На первоначальных этапах своего развития, компания занималась выпуском и реализацией различных комплектующих для моечных и паровых машин. Начиналось всё, как и у многих компаний, с небольшого производства и узкой направленности, что давало возможность сосредоточиться на качестве производимой продукции.

Устройство Штиль На сегодняшний момент, компания развернула свою деятельность в более чем 160 странах мира, открывая новые центры и производственные отделения в Швейцарии, Китае и многих других государствах. Это вполне объяснимо, ведь ассортимент фирмы впечатляет: мотобуры, бензиновые опрыскиватели, косилки, бензиновые триммеры, бензопилы и многое другое. Хочется отметить, что бензопилы Shtil пользуются огромной популярностью благодаря своему функционалу и приемлемой цене.

Комплект поставки мотокосы

Покупая косилку Stihl заказчик получает все необходимое для начала эксплуатации, а также обслуживания и самостоятельного ремонта модели.

В рыночный комплект поставки косилки производитель включил:

• защитные очки марки Stihl;
• 2-ручная рукоятка;
• фирменная косильная головка, разработанная по инновационной технологии AutoCut C5-2 с нейлоновой леской;
• тканевый одноплечевой ремень;
• защитный кожух, изготовленный из многослойного пластика;
• ключ для снятия, установки оборудования из комплекта;
• набор крепежей для монтажа рукоятки и других аксессуаров.

По желанию покупателя производитель может укомплектовать мотокосу фирменным маслом для смазки 2-тактных двигателей, а также ранцевым ремнем, режущими ножами и дисками.

Устройство катушки триммера

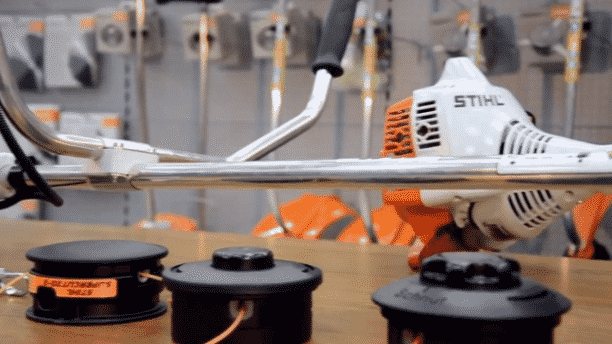

Косильные головки для триммеров бывают разных конструкций — как простых, так и сложных. На рисунке ниже показана полуавтоматическая триммерная головка от мотокосы Husqvarna (Хускварна) в разобранном виде.

Данный тип головки присутствует в комплектации большинства бензокосилок и электротриммеров, таких как Stihl (Штиль), Patriot (Патриот), Champion (Чемпион), Bosch (Бош), Huter (Хутер) и других. Устройство косильной головки достаточно простое. В ее состав входят следующие детали:

• основание косильной головки;
• кнопка для полуавтоматической подачи корда;
• шпулька (катушка), в которую заправляется леска;
• пружина;
• проушины — через них леска выходит наружу;
• крышка триммерной головки;
• леска (корд).

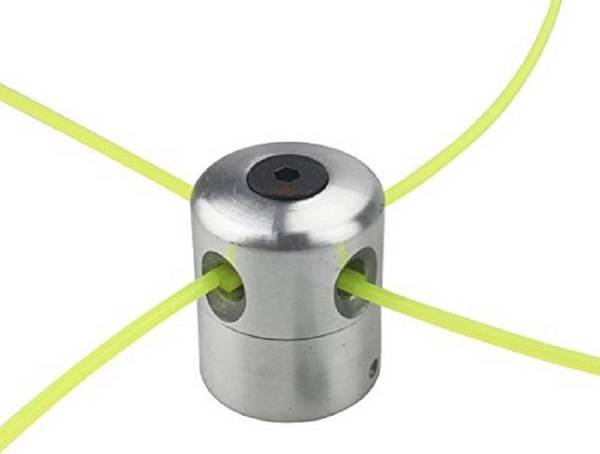

Также существуют более простые триммерные головки, показанные на следующем фото.

Все эти насадки не позволяют менять длину лески в полуавтоматическом режиме (после нажатия кнопки). В случае обрыва корда, приходится останавливать косилку и менять его вручную.

Как смазать редуктор триммера / редуктор бензокосы / редуктор мотокосы

Смазывать редуктор триммера нужно минимум раз в год, но лучше инспектировать смазку после каждых 20-25 часов работы либо когда появится шум шестерен в редукторе мотокосы. Как смазать редуктор бензокосы. Для смазки, поначалу нужно очистить саму пробку и место вокруг пробки от земли и остатков травки, чтоб они не попали вовнутрь редуктора при заполнении его смазкой. Потом нужно вывернуть пробку для смазки редуктора (к примеру, у бензокосы ЭХО – это ключ на «17», у Хускварна – 6-гранник на «5», у китайской бензокосы – ключ на «12»). Смазку лучше использовать такого же производителя, что и Ваш триммер либо же просто от всемирно узнаваемых брендов, таких как Oleo-Mac, STIHL, Husqvarna, Oregon, LiquiMoly, Литол-24, Азмол 158 и т.д., только бы не была подделкой! Тюбик, если новый, распечатываем, удалив пальцами пробочку либо пробив оборотной стороной крышки перемычку в носике тюбика. Потом триммер кладем на левый бок, и одной рукою вращая ножик (чтоб шестерни разнесли смазку и весь объём заполнился), 2-ой рукою выдавливаем из тюбика потихоньку смазку через отверстие вовнутрь корпуса редуктора до его полного наполнения. Потом закручиваем и зажимаем пробку редуктора триммера и пробку тюбика со смазкой. Если смазка не в тюбике (а, к примеру, в банке), берём мед шприц без иглы, вынимаем поршень, набиваем в шприц смазку (можно пальцем), а потом со шприца заполняем смазкой редуктор триммера.

Варианты аккумуляторных триммеров

Аккумуляторные косы просты в применении, они активно помогают расчистить территорию рядом с домом от травы. Такие аппараты содержат аккумуляторы с индикатором для заряда. Легко можно регулировать штангу и рукоятку.

Преимущества аккумуляторных триммеров:

• без шума, а также проводов можно ухаживать за газонами;
• идеальный вариант для любительского использования;
• имеет маленький вес и хорошо держит баланс.

Оснащение идёт серией, и в неё входит следующее.

• Штанга с регулированием высоты. Её можно отрегулировать в любой момент. Идеально подходит для тех условий, когда агрегатом пользуется несколько человек, и каждый может адаптировать его под себя.
• Рукоятка имеет форму круга и легко настраивается. Она имеет шесть позиций.
• Косильный блок регулируется. Это можно делать в четырёх позициях.
• Кромку можно обрезать вертикально. При этом угол можно менять до 90 градусов.

Самые известные варианты кос на аккумуляторах прописаны ниже.

FSA 65

Длина устройства 154 см. Ток 5,5 А. Самая лёгкая из остальных косилок. Этот инструмент можно использовать на больших пространствах.

Длина составляет 165 см. Ток 8 А. Идеальный вариант для покоса на небольшой территории.

FSA 90

Для жёсткой травы и больших территорий. На рукоятке две ручки. Скос в диаметре составляет 26 см. Низкий шум, что благоприятно влияет на эффективную работу. На режущем полотне есть две лопасти.

Самостоятельная обкатка триммера

Бытовая бензокосилка Штиль ФС 55 максимально проста в подготовке к повседневной эксплуатации.

Обкатка модели выполняется в следующем порядке:

1. Вначале потребуется заправить новую мотокосу и внести в ее редуктор соответствующую смазку;
2. Далее нужно запустить триммер и дать ему около 5 минут для прогрева;
3. Во время нагревания двигателя при помощи ключа нужно правильно отрегулировать положение дроссельной заслонки. В результате косильная головка или нож должны перестать вращаться;
4. Как только мотор прогреется, следует не до конца нажать на курок газа и удерживать его в таком положении примерно 20 секунд. После этого потребуется отпустить курок и дать мотору поработать на холостых оборотах примерно 30 секунд;
5. После этого потребуется заглушить мотокосу и оставить ее на 20 минут для остывания;
6. Затем нужно снова завести триммер и начать скашивать им молодую невысокую траву;
7. Спустя 15 минут работы с молодой растительностью потребуется заглушить мотор;
8. В конце следует снова завести двигатель триммера и перейти к скашиванию более высокой и жесткой растительности.

В дальнейшем триммер Stihl FS 55 можно эксплуатировать в обычном режиме. Чтобы избежать поломки инструмента во время интенсивной работы с ним оператору потребуется делать 5-минутные перерывы после каждых 30–40 минут непрерывной эксплуатации инструмента.

Строение безынерционных катушек

Непременно, чтобы починить катушку необходимо представлять её строение и механизм работы. Все без исключения безынерционки собираются в промышленных критериях из однотипных узлов, отличающихся зависимо от габарита механизма своими размерами. Основными составляющими девайся являются ниже перечисленные части и детали изделия:

• корпус;
• зубчатый привод;
• тормозной фрикцион;
• ротор;
• опора катушкодержателя;
• переключатель заднего направления;
• шток крепления шпули;
• лескоукладыватель с дужкой и роликом;
• зубчатое колесо с дужкой.

Зависимо от модификации и назначения безынерционки либо как её ещё именуют рыболовы шлифмашинки, она может дополнятся специфичным функционалом, присущим определённой модели.

Особенности эксплуатации

• Компания STIHL рекомендует применение в комплектации с электротриммером только оригинальных режущих инструментов и принадлежностей.
• При использовании удлинителя следует строго соблюдать параметры минимальных поперечных сечений кабелей.
• Характеристики напряжения и частоты электрокосы STIHL FSE-81 должны совпадать с частотой и напряжением сети.
• Владельцам следует выполнять только те работы по техобслуживанию электрокосы Штиль, которые описаны в заводской инструкции по эксплуатации. В случае иных неисправностей или неполадок, их устранение лучше доверить квалифицированному специалисту.

Как снять катушку с триммера и извлечь леску

Первоначально, перед тем, как заправить леску в катушку триммера, необходимо ее оттуда извлечь. Катушка или наводка — это устройство, которое находится внутри косильной головки, бобины или барабана. Головки бывают разных видов (в зависимости от производителей), однако принцип замены лески на катушке у всех одинаковый. Первым делом разберемся, как снять головку с инструмента, а также как достать из нее барабан с леской.

Это интересно!Замену оснастки можно производить прямо на инструменте, но если выполняете это впервые, то все же рекомендуется снять головку, и изучить детальный процесс наматывания. После того, как технология будет освоена, выполнять работы по замене можно на триммере мотокосе или бензокосе. Инструкция, как раскрутить ручную головку на триммере, имеет следующий вид:

1. Перевернуть инструмент головкой к верху, и при необходимости очистить ее от загрязнений. Взяться двумя пальцами одной руки за фиксаторы крышки (на косильной головке), которые расположены симметрично друг другу. После легкого их прижима внутрь, демонтировать защитную крышку с барабана
2. Далее с вала барабана следует снять катушку для лески. Она посажена на вал без креплений, поэтому демонтируется одной рукой
3. Основная часть барабана закреплена при помощи винта, который необходимо выкрутить отверткой с соответствующим наконечником или битой
4. Для выкручивания необходимо придерживать основание барабана одной рукой, а второй выполнять вывинчивание отверткой против направления часовой стрелки
5. После этого можно приступать к демонтажу. Для этого не нужно тянуть ее со всей силы, а слегка покачивая в стороны, медленно вывести из зацепления с металлическим валом, на который посажен барабан
6. При обратной установке следует посадить головку в шлицы четырехгранной формы

Процесс этот не трудный, и как понимаете, демонтировать всю головку не имеет необходимости, если знаете, как выполняется замена. При демонтаже учитывайте такие нюансы:

• Периодически снимать головку рекомендуется, чтобы предотвратить коррозию резьбового соединения. Если никогда не вывинчивать винт, то при необходимости сделать это будет трудно и даже порой невозможно
• Если винт имеет четырехгранную расточку головки, то для выкручивания следует подбирать отвертку или биты подходящего размера, чтобы исключить слизывание граней на головке
• При сборке установки следует обработать резьбовое посадочное место смазочными веществами, например, солидол или машинное масло
• Если грани на винте слизались, то для его вывинчивания можно воспользоваться специальными зажимными щипцами
• Есть барабаны, которые не требуют предварительной разборки. Для их демонтажа следует взяться за него, и вращать в противоположную сторону направления часовой стрелки

Зная, как разобрать барабан, следует продолжить выяснение процесса замены лески триммера. Ниже на видео показан подробный процесс, как открыть катушку триммера и разобрать ее.

Как снять катушку и заменить леску

Владельцы триммеров, в основном новички, приходят в замешательство, граничащее с паникой, когда появляется надобность поменять режущий инструмент или леску в катушке. Очень часто при попытке открутить косильную головку пользователи просто приводят ее в негодность, не подозревая, что она откручивается в обратную сторону. Чтобы этого не произошло, если потребуется замена инструмента, рекомендуется ознакомиться с пошаговой инструкцией, приведенной далее.

1. Прежде чем заправить леску в катушку, заглушите двигатель мотокосы или обесточьте электротриммер, чтобы избежать травм, которые могут возникнуть при случайном запуске вращения режущего инструмента.
2. Открутите насадку, закрепленную на валу редуктора. Чтобы это сделать, вал необходимо зафиксировать, совместив отверстия на шайбе и на оси, и вставив в них металлический прут или отвертку.
3. Открутите насадку. Следует знать, что резьба на валу левая. Поэтому крутить катушку триммера следует вправо, то есть по часовой стрелке.
4. Разберите косильную головку. Чаще всего крышка головки крепится на фиксаторах. Чтобы снять ее, потребуется эти фиксаторы утопить в корпус, отжимая края крышку. В случае, если на вашем триммере установлена полуавтоматическая косильная головка, имеющая кнопку снизу, то разборка насадки должна производиться аккуратно, поскольку можно потерять пружину, которая иногда вылетает при снятии крышки.
5. Отрежьте необходимое количество лески. Обычно ее длина составляет 5 метров. Применяйте корд такого диаметра, какой указан в инструкции к инструменту. Не рекомендуется превышать максимальный диаметр лески, поскольку это приведет к повышенной нагрузке на двигатель и большему расходу бензина.
6. Найдите середину отрезка корда, сложив его пополам. У вас получится петля.
7. Внутри катушки прорезаны специальные пазы (могут быть отверстия). Вставьте петлю из лески в этот паз.
8. Намотайте леску на катушку, поворачивая ее против часовой стрелки. Заправлять корд нужно максимально ровно, витки должны ложиться без перекрытия и с хорошим натяжением. Когда намотка будет закончена, оставьте свободные концы лески длиной около 20 см и зафиксируйте их в пазах, находящихся на бортиках катушки.
9. Соберите косильную головку. Перед тем, как окончательно собрать насадку, не забудьте вставить пружину и шайбу (если она имеется). Установите катушку в корпус, а концы корда проденьте сквозь отверстия или проушины.
10. Оденьте крышку и зафиксируйте ее защелками.
11. Прикрутите насадку обратно на вал редуктора, также зафиксировав его отверткой. Закручивать катушку триммера потребуется влево (против ч. стрелки).

Характеристики бензинового триммера “Калибр” БК-1380

Номинальная мощность двигателя	1,38 кВт. / 1,86 л.с.
Режущая оснастка	леска / металлический нож.
Класс триммера	фермер (полу-профессиональная)
Вид штанги	разборный прямой.
Вал привода	жёсткий стальной.
Рукоятка (руль)	велосипедная (двуручная).
Регулировка руля	по горизонтали и вертикале.
Ширина скашивания (максимальная)	420 мм..
Запуск двигателя	ручной стартер.
Легкий пуск двигателя	нет.
Тип топлива	бензин АИ-92 + присадка.
Вместимость топливного бака	1,0 литр.
Объём двигателя	42,7 см3.
Модель двигателя	Калибр.
Тип двигателя	двух-тактный.
Охлаждение двигателя	воздушное.
Возможность установки дополнительного оборудования	нет.
Комплектация	— Шпуля с леской. — Металлический нож. — Наплечный ремень. — Комплект ключей. — Инструкция по эксплуатации.
Упаковка	картонная коробка.
Страна производитель	Россия-Китай.
Вес	7,8 кг..
Гарантия	1 год.

В комплектацию к бензокосилке “Калибр” входят:

• трехлопастной нож;
• пуля с леской;
• набор инструмента;
• защитный кожух;
• бак для смешивания топлива;
• плечевые ремни;
• руководство по эксплуатации.

О производителе Stihl

История этого немецкого бренда начинается с 1926 года. На первоначальных этапах своего развития, компания занималась выпуском и реализацией различных комплектующих для моечных и паровых машин. Начиналось всё, как и у многих компаний, с небольшого производства и узкой направленности, что давало возможность сосредоточиться на качестве производимой продукции.

В начале 30-х годов, была выпущена первая бензопила STIHL, отличающаяся удобством и функциональностью уже в те времена. Компания развивается большими темпами, постоянно внедряя новый инструментарий, что дает ей возможность выйти на международный рынок. И уже в 1931 году организуются первые регулярные поставки продукции в Россию.

На сегодняшний момент, компания развернула свою деятельность в более чем 160 странах мира, открывая новые центры и производственные отделения в Швейцарии, Китае и многих других государствах. Это вполне объяснимо, ведь ассортимент фирмы впечатляет: мотобуры, бензиновые опрыскиватели, косилки, бензиновые триммеры, бензопилы и многое другое. Хочется отметить, что бензопилы Shtil пользуются огромной популярностью благодаря своему функционалу и приемлемой цене.

О производителе

История этого германского бренда начинается с 1926 года. На начальных шагах собственного развития, компания занималась выпуском и реализацией разных девайсов для моечных и паровых машин. Начиналось всё, как и у многих компаний, с маленького производства и узенькой направленности, что давало возможность сосредоточиться на качестве производимой продукции.

Сначала 30-х годов, была выпущена первая бензопила STIHL, отличающаяся удобством и функциональностью уже в те времена. Компания развивается большенными темпами, повсевременно внедряя новый инструментарий, что дает ей возможность выйти на интернациональный рынок. Бензокоса Штиль И уже в 1931 году организуются 1-ые постоянные поставки продукции в Россию.

Устройство Штиль

На нынешний момент, компания развернула свою деятельность в более чем 160 странах мира, открывая новые центры и производственные отделения в Швейцарии, Китае и многих других государствах. Это полностью объяснимо, ведь ассортимент компании впечатляет: мотобуры, бензиновые опрыскиватели, косилки, бензиновые триммеры, бензопилы и почти все другое. Охото отметить, что бензопилы Shtil пользуются большой популярностью благодаря собственному функционалу и применимой стоимости.

Обзор моделей

Бензиновые косы широко используются для профессионального ухода за газонами, а также в сельском хозяйстве. Эти образцы современной техники доказали свою эффективность при выкашивании сорняков и заготовке сена

В подобных условиях особое внимание уделяется правильному выбору представителя модельного ряда с учетом конструктивных особенностей и технических характеристик

На данный момент потенциальным заказчикам предлагаются следующие модели мотокос Stihl:

• легкие (FS-38, -45 C-E, -50 C-E, -55, -56);
• мощные (FS-70 C-E, -94 RC-E, -100, -120, -130, -250);
• ранцевые;
• кусторезы.

Для описания основных особенностей представителей указанных категорий стоит рассмотреть некоторые образцы техники. Так, легкая мотокоса FS-38 предназначена для выполнения простых ландшафтных работ, как правило, в условиях приусадебных участков. Вес данного инструмента – чуть более 4 кг. При этом рабочий объем двигателя и его мощность составляют 27,2 см3 и 0,65 кВт соответственно.

К основным преимуществам представителей этой категории относятся следующие эксплуатационные показатели:

• незначительный вес;
• максимальная простота использования;
• минимальный расход топлива;
• мощность силовой установки;
• надежность и длительный срок службы;
• минимальный уровень шума и вибрации;
• современный дизайн.

Одной из популярных моделей, относящихся к сегменту мощных триммеров, является Stihl FS-130. «Сердцем» этой шестикилограммовой косы стал двигатель с объемом 36,3 кубических сантиметра и мощностью в 1,4 кВт. Модель оснащается баком объемом до 0,5 литра. Мощные бензокосы, как правило, относят к категории профессиональных инструментов, обладающих следующими преимуществами:

• повышенная мощность;
• максимальная надежность и долговечность;
• возможность обработки практически любых поверхностей, включая густые кустарники;
• удобство и простота эксплуатации;
• наличие «велосипедной» ручки-держателя.
