Кожух для болгарки под пылесос

Как пользоваться болгаркой советы и рекомендации от специалистов

Изготавливаемая насадка на болгарке позволяет не только исключить формирование пыли, но еще и выступает в качестве дополнительной защиты человека от негативного воздействия электроинструмента. Угловая шлифовальная машинка представляет собой опасный для жизни инструмент, который применяется для разных задач

При выполнении этих задач немаловажно соблюдать технику безопасности, чтобы предотвратить получение травм и увечий

Специалисты рекомендуют соблюдать ряд следующих рекомендаций при работе электроинструментом:

Держать инструмент только двумя руками
Использовать только соответствующие режущие диски и круги в зависимости от обрабатываемых материалов
Не увлекаться обработкой древесины, используя для этого болгарку. УШМ для работы с древесиной — это не самый лучший вариант
Работы проводить в защитном обмундировании — очки, респиратор, перчатки и т.п.
Периодически делать паузы, давая инструменту остыть
При использовании кожуха, необходимо контролировать, чтобы он плотно фиксировался к электроинструменту. Если он будет вибрировать, то в процессе может попасть под вращающийся диск и повредиться

Чтобы изготовить самодельный кожух под болгарку для подключения пылесоса, понадобится проявить немного смекалки и воображение. Сделать устройство вовсе не трудно, и стоит только подобрать подходящий материал, взятый за основу. Это может быть не только пластик или металл, но еще и дерево, например, ДСП или ДВП. И при этом вовсе не понадобится покупать самодельное приспособление, чтобы в итоге провести одноразовые работы по обработке бетона, дерева или кафеля углошлифовальной машинкой.

Привет парни! Зачастил я что то к вам). Но так бывает с новичками. Тем много — хочется много спросить, многим поделиться. Воббщем тема такая. Я когда столкнулся со шлифованием стеклопластика, понял что это треш, мягко говоря. Орбиталка у меня с пылеотсосом, а вот болгарка нет. А так как я грубо сначала шлифую ей, то картина выглядит примерно так:

Назначение пылесборника для УШМ

Самодельный пылесос: пример Использование УШМ (болгарки) для проведения ремонтных работ с бетоном в домашних условиях создает большое количество пыли.

Если требуется выровнять стену, отшлифовать ее под покраску или нанесение других видов чистового покрытия, все неровности или бугорки становятся мельчайшими частицами бетона, взвешенными в воздухе.

Несмотря на используемую индивидуальную защиту, они проникают в рот, глаза, органы дыхания.

Кроме того, пыль оседает на всех предметах мебели, стенах, потолке и прочих поверхностях, требуя трудоемкой и долгой очистки. Пыль от кирпичных стен въедается в поверхности, необратимо портит их внешний вид.

Существует несколько конструкций кожухов с патрубком для подключения пылесоса, которые существенно улучшают процесс. Они приобретаются в магазине и устанавливаются на болгарку, соединяются с пылесосом. Работа с такими приспособлениями практически полностью устраняет разлет пыли и позволяет значительно снизить загрязненность помещения и внутреннего воздуха. Внешне они походят на обычную защиту, но с закрытым корпусом и отводом для присоединения шланга пылесоса.

Самостоятельное изготовление

Подобрать готовый защитный кожух для УШМ с пылеотводом не всегда возможно, так как не все изделия совпадают по присоединительным размерам. Кроме того, они не всегда бывают в наличии. Третьим ограничивающим фактором является цена — модель Metabo GED125 обойдется в 3800 руб., а Bosch GWS 22-230 стоит 13800 руб., что в 2 раза дороже самой болгарки. Такие цены вынуждают владельцев УШМ задумываться о самостоятельном изготовлении защиты от пыли, тем более, что особой сложности это мероприятие не представляет.

Люди, имеющие технический склад ума, изобретают подобные приспособления и переделывают для этого емкости, которые оказались под рукой. В результате появляются вполне работоспособные, хоть и неказистые с виду, приспособления. Они выполняют поставленные задачи нисколько не хуже промышленных образцов, а обходятся практически даром. Рассмотрим некоторые варианты:

Самодельный кожух из кастрюли

Порядок действий:

необходимо только подобрать диаметр в соответствии с размером диска (на 2-3 см больше). Проще всего приложить диск к днищу, выбрать оптимальное положение и маркером отметить центр;
затем отрезается сегмент, определяющий величину вылета диска из кожуха;
вокруг намеченного центра очерчивается окружность, диаметр которой соответствует посадочному размеру болгарки;
по намеченному центру сверлится отверстие, из которого ножницами по металлу надрезаются лучи из центра к краям. Получившиеся лепестки отгибаются наружу, образуя посадочный диаметр для установки на болгарку;
берется металлический хомут соответствующего размера и аккуратно приваривается к отогнутым лепесткам. Примеряется на болгарку и окончательно подгоняется;
устанавливается отрезной диск, на стенках кастрюли по кругу отмечается его положение с запасом около 1 см. Затем делаются поперечные надрезы от краев к отмеченной линии, а получившиеся лепестки отгибаются внутрь. Лишние части отрезаются ножницами по металлу;
внешнюю стенку крепят к отогнутым лепесткам любым доступным способом — на сварку, болты, прикручивают проволокой. Материалом для нее могут послужить металлический лист, пластик и т. д.
отверстие под патрубок для пылесоса отмечается в боковой части кожуха. Сам патрубок может быть сделан из пластиковой канализационной трубы, или изготовлен из металла. Патрубок вставляется в отверстие, прикрепляется доступным способом — сваркой, прикручивается проволокой и т.п.

Вытяжной самодельный кожух под шлифовку изготавливается еще проще — кастрюля нужного диаметра устанавливается на посадочное отверстие, отрезается по высоте так, чтобы шлифовальный диск болгарки был полностью накрыт оставшейся частью. Затем по периметру надрезаются лепестки высотой около 5-10 мм и отгибаются наружу. На них крепится поролоновый уплотнитель для дверей или окон, который обеспечивает герметичность кожуха. Остается только изготовить отверстие в днище рядом с посадочным, и прикрепить патрубок для пылесоса. Кожух готов.

Приспособление из канистры

Пластиковая бутыль-канистра от технических жидкостей удобна тем, что уже имеет практически готовый отвод для пылесоса. Горловина канистры хорошо соединяется со шлангом, остается лишь подобрать нужную величину вылета для диска и сделать отверстие в боковой плоской части канистры. Потребуется хомут с переходным кольцом, который соединит емкость с болгаркой. Этот элемент важен, поэтому необходимо изготовить его максимально тщательно, иначе при работе пылезащитный кожух будет спадать с посадочного диаметра болгарки. В узкой боковой части делается прорезь для диска.

Такой кожух прост, легок и требует немного времени для изготовления. Старые канистры валяются в любом гараже, найти их не проблема. Остается только потратить немного времени и труда.

Цены на заводские модели защиты слишком велики, поэтому подавляющее большинство мастеров пользуются самоделками. Они не требуют расходов, изготавливаются из подручных материалов и вполне качественно выполняют свою работу. На изготовление уходят считанные часы, а польза, полученная от таких изделий, велика и полностью оправдывает затраченные усилия и время.

Пылесборный кожух для болгарки своими руками

Здравствуйте, уважаемые читатели и самоделкины! Многим из Вас приходилось работать с болгаркой, и возможно даже заниматься шлифовкой бетона алмазной чашей. Тогда Вы знаете, сколько пыли получается при этом процессе. В данной статье, автор YouTube канала «Men’s Craft» расскажет Вам, как можно быстро изготовить специальный кожух для удаления пыли.

Эта самоделка очень проста в изготовлении, и изготавливается из доступных материалов с использованием минимального количества инструментов. Материалы. — Заглушка диаметром 160 мм для ПВХ трубы, уголок — Резиновая полоса — Секундный клей — Стальной хомут — Саморезы с пресс-шайбой — Наждачная бумага.

Инструменты, использованные автором. — Шуруповерт — Коронки — Ступенчатые сверла — Фен строительный — Болгарка — Отрезной диск — Шлифовальная алмазная чаша по бетону — Пылесос — Угольник, линейка, маркер, отвертка, напильник, ножницы по металлу. Процесс изготовления. Основой для кожуха будет заглушка для ПВХ трубы диаметром 160 мм. На ней мастер размечает центр, и высверливает отверстие ступенчатым сверлом.

Техническим феном разогревает пластик вокруг отверстия, и расширяет его рукояткой отвертки.

Повторив процесс нагрева, вставляет в отверстие пластиковый уголок.

Края отверстия получились чуть длиннее, автор срезает их болгаркой, оставляя около 15 мм запаса. Края выравнивает напильником.

Передние спуски заглушки также следует немного укоротить.

Разогревает пластмассу, и вставляет в нее уголок вот таким образом. Его стык можно дополнительно зафиксировать горячим клеем.

Теперь мастер отмеряет резиновую ленту необходимой длины, и отрезает ножницами.

На одном крае ленты делается множество надрезов, это нужно для повышения ее эластичности, и более плотного контакта с поверхностью.

Теперь лента приклеивается секундным клеем по периметру корпуса.

Вот и все, можно подключать пылесос, и обрабатывать стены, выравнивать их поверхности, либо удалять краску.

Авторское видео можно найти здесь.

[media=https://www.youtube.com/watch?v=-S_1g965rhw]

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Защитный распилочный кожух своими руками без сварки

Распилочные работы с помощью болгарки требуют другого кожуха, конструкция которого оставляет диск открытым с одной стороны. Существует множество самодельных приспособлений, позволяющих подключить пылесос и отсасывать мусор в процессе работы. Однако большинство из них сложны в изготовлении и требуют навыков сварки.

Тем не менее, есть способ изготовить простой распилочный кожух буквально за несколько минут. Для этого потребуется пластиковый отвод диаметром 5 см с угол 45 градусов, армированный скотч и обычный малярный скотч.

У любой болгарки имеется заводской кожух, отводящий искры. В непосредственной близости к нему необходимо закрепить отвод. Для этого инструмент укладывается на стол, надёжно фиксируется, включается, и отвод впиливается вплотную к кожуху, как показано на фото.
При помощи армированного скотча отвод плотно приматывается к корпусу болгарки в том положении, которое было выбрано при предварительном подпиливании

Очень важно закрепить его абсолютно неподвижно.
Берётся плотный малярный скотч и создаётся имитация полукруглого чехла-пылеуловителя. Для этого кожух болгарки соединяется с отводом, а сам диск закрывается чехлом наполовину

Отвод подсоединяется к пылесосу.

На изготовление такого кожуха уходит буквально несколько минут, но в работе это элементарное приспособление показывает себя неплохо:

«Ну, конечно, по сравнению с профессиональными или самодельными металлическими аналогами этот девайс – одноразовый. На долго использование не рассчитан. Но по-быстрому выйти из положения помогает. Работает нормально, только диск нужно заводить в материал как можно ближе к отводу, чтобы пыль сразу улетала в пылесос».

Андрей, мастер-отделочник

Что чаще всего ломается на болгарках разных марок

Практически не имеет никакого значения, какой марки ваш инструмент DeWalt или Intertool. Рано или поздно наступит необходимость приступить к ремонту болгарки, выполнить который можно легко и быстро, если правильно определить поломку. Главная причина возникновения поломок УШМ заключается не в качестве этого инструмента, а в том, что мастера в большем числе их неправильно эксплуатируют. Как можно неправильно эксплуатировать угловую шлифмашинку?

По предназначению различают два типа углошлифовальных машинок:

Бытовые — категория электроинструмента, главное назначение которого заключается в применении их по дому. Они не подходят для постоянных и продолжительных нагрузок, так как детали изготовлены из низкопрочных материалов. Работать бытовыми углошлифмашинками можно не больше 10 минут непрерывно, после чего нужно сделать паузу на аналогичный промежуток времени, чтобы дать остыть двигателю и прочих составляющим. Естественно никто не засекает время, сколько он работает агрегатом. Когда возникает необходимость, мы берем в руки инструмент и выполняем поставленную задачу до конца. Продолжительность работы агрегатом при этом может составлять от 10 минут до 1 часа, посредством чего в результате и возникают поломки УШМ. Бытовые болгарки могут служить намного дольше профессиональных, но при условии их правильной эксплуатации. Если понадобится ремонт бытовой болгарки своими руками, то специалисты рекомендуют лучше сразу купить новый инструмент
Профессиональные — особый вид электроинструмента, главное назначение которого заключается в продолжительности работы прибором. Их составные детали изготавливают из прочных и качественных материалов, поэтому они выносливы и устойчивы к продолжительным нагрузкам. Работать профессиональными болгарками можно непрерывно по 40-50 минут, и не переживать о том, что может перегреться двигатель. Они на это рассчитаны, поэтому если вы сталкиваетесь с ситуацией, когда ваш бытовой агрегат часто выходит из строя, то значит надо перейти на профессиональные модели. Особенно это касается мастеров, которые в целях экономии покупают бытовые модели, но при этом работают ними по стройке, эксплуатируя по 8-10 часов в сутки

Зная отличие между бытовыми и профессиональными моделями, облегчается выбор электроинструмента. От выбора электроинструмента и его применения зависит, как часто понадобится выполнять своими руками ремонт болгарок.

Разберемся в вопросе о том, что же чаще всего ломается на болгарках. Чаще всего встречаются следующие признаки неисправностей:

Не включается прибор — при очередной необходимости воспользоваться УШМ, обнаруживается, что она не работает. Причинами такой неисправности могут выступать такие факторы: отсутствие питания в розетке, поврежден сетевой провод, отошли контакты, сломалась кнопка или стерлись щетки. Зачастую, как показывает практика, изнашивается на угловых шлифмашинках место входа сетевого кабеля в конструкцию корпуса. Именно здесь и надо искать место, где повредился контакт
Ток в прибор поступает, но двигатель не работает — это означает, что с высокой долей вероятности из строя вышла кнопка. На болгарках кнопки неремонтируемые, поэтому после небольшой проверки, ее следует просто заменить
Искрение агрегата во время работы и возникновение запаха гари — это значит, что пришла пора заменить графитовые щетки. Они имеют соответствующий ресурс, поэтому признаки искрения в области расположения щеток означают, что они стерты и качество контакта низкое
Появление посторонних звуков после запуска мотора — треск и звонкий звук являются признаками износа подшипников или шестерней. Чтобы выяснить точную причину гула инструмента, его понадобится разобрать и осмотреть механические детали

Это основные виды неисправностей, выявить которые может даже новичок. Подшипники и щетки принадлежат к категории расходных деталей, поэтому не удивляйтесь, если через полгода эксплуатации агрегата возникнет необходимость их замены. С простыми видами поломок на болгарках все понятно, но часто бывает так, что все вроде проверено, а инструмент не работает. Что же делать в такой непростой ситуации? Для этого нужно углубиться в тематику ремонта болгарок, и попытаться понять, что же является причиной. Часто в таких случаях помогает «метод тыка», но мы на него не будем опираться, чтобы не пострадать. Рассмотрим все виды дефектов и поломок на болгарках, а также особенности их выявления и устранения.

Кожух для болгарки под пылесос своими руками

Кожух для болгарки под пылесос.

Очумелый Строитель.ru предлагает вам два способа изготовления кожуха для болгарки под пылесос.

Способ 1 Способ 2

Рассмотрим Способ 1

В процессе пользования строительной болгаркой возникает много пыли. Будь то деревянная поверхность или любая другая поверхность возникает вопрос, как же избавиться от пыли и мусора? Выход есть – кожух для болгарки с подключением пылесоса.

Покупать новый кожух для болгарки под пылесос – дело дорогостоящие. Поэтому целесообразно и совсем не сложно сделать такой кожух для болгарки под пылесос своими руками. Такие самодельные приспособления для болгарки всегда хорошо служат и сохраняют ваше время и нервы.

Что нужно для изготовления

Чтобы изготовить кожух вам понадобится пластина металлическая толщиной около 2 мм. Также нужен кусок трубы, подходящий размерами к кожуху и пылесосу.

Как вымерять размеры деталей

Кожух должен находиться на рсстоянии 3 см от режущей поверхности болгарки.

Труба должна помещаться в трубу пылесоса, либо быть шире диаметром, чтобы поместить трубу пылесоса внутрь.

И так чтобы вырезать все эти детали и кожух для болгарки под пылесос сделать самому можно воспользоваться этой же болгаркой. Далее детали нужно сварить сваркой. В процессе сварки могут возникнуть нестыковки и неровности. В результате получаются швы, которые выравниваются опять же болгаркой.

Вот что у вас должно получиться:

После покраски изделие выглядит как из магазина.

Остался последний момент – соединение кожуха и самого пылесоса.

Наименее энергозатратный способ – это использование клейкой ленты.

Очень важно выбрать качественную ленту, т.к. дешевая тонкая лента не выдержит всех нагрузок и манипуляций

Желательно чтобы труба из кожуха вмещалась в трубу пылесоса или наоборот. Тогда соединение будет наиболее прочным.

Вот что должно получится в результате:

Мы получили отличный кожух для болгарки с пылеотводом.

Дело весьма не сложное , при правильном подходе у вас все получится сделать самостоятельно. Успехов.

Рассмотрим Способ 2

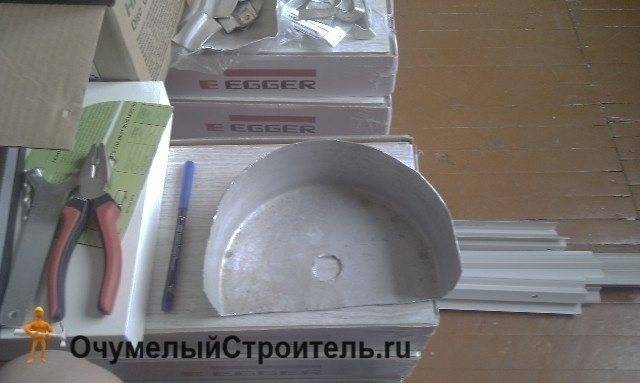

Берем обычную кастрюлю (желательно не алюминий, т.к. он может расплавиться)

Вырезаем из нее фотрму для кожуха болгарки. Предварительно вымеряв саму болгарку.

С той же кастрюли режем зубчики по размеру крутящей втулки болгарки (или из другого более поддатливого материала, температура не будет на них воздействать , можно и алюминий).

Крепим зубчики к корню крутящей втулки. Затягиваем зпециальным приспособление (продается в люблм строительном маркете)
