Как сделать газонокосилку из стиральной машины

Принципы использования электрических двигателей

Электрический двигатель может быть однофазным, работающим от сети напряжением 220 В, или трехфазным. При подключении мотора необходимо соблюдать все правила безопасности при работе с электроприборами. Должна быть выполнена защита УЗО для однофазного электродвигателя, а мощный трёхфазник иметь в схеме конденсаторы, соответствующей емкости.

Для электрической газонокосилки своими руками можно использовать мощную тихоходную дрель со скоростью 1500-3000 об/мин. Нужно правильно подобрать соотношение мощности и ширины прокоса, чтобы не перегрузить мотор. Установленная на платформе, аккумуляторная или сетевая дрель создаст необходимый крутящий момент, и трава будет скошена. В процессе работы не забывать соблюдать интервалы отдыха, для охлаждения щеточного двигателя. Такой инструмент поможет очистить придомовую территорию, легко складывается и не требует много места для хранения. Платформа, на которую устанавливают движок, должна быть узкой, чтобы можно было бы обработать пристенную площадку. Устойчивость зависит от расположения центра тяжести. Чем он ниже, тем меньше момент опрокидывания у платформы. Как правильно стоить газонокосилку своими руками, посмотрите видео:

https://youtube.com/watch?v=HSzh7bGykq8

Создавая инструмент самостоятельно, помните, что он является средством повышенной опасности. Необходимо включить в схему блокирующую кнопку, срабатывающую при заклинивании или поломке ножа. Нельзя работать с электрическими косилками во влажную погоду, по утренней росе.

Более сложные модели с двигателем, мощностью от 1,5 до 6 кВт устанавливают на специально выполненной подошве. Двигатель лучше использовать асинхронный, он менее шумный. Ходовая часть представляет металлические обрезиненные колеса с широким протектором, чтобы трава меньше мялась. Подшипниковые узлы во втулках на оси более надёжны, чем пластиковые вкладыши.

Выполнить деку и нож можно используя старую сковородку и пластину из инструментальной стали. Конструкция, когда на оправку крепятся ножи, более эффективна

Важно соблюдать пропорции и профиль заточенных кромок, используя чертежи на фото газонокосилки своими руками

Большое значение для работоспособности быстроходного узла имеет правильная центровка. Небольшое биение может создать сильную вибрацию, разрушить соединения, создать люфт за счёт выработки посадочных мест.

В домашнем хозяйстве всегда скапливаются отслужившие свой срок механизмы и детали. Кое- что можно найти на бытовых свалках старых вещей. К сожалению, такие кладбища окружают любой жилой район. Прекрасно подойдут колёса от детской коляски, пригодится и ручка от неё. Вои пример газонокосилки своими руками из стиральной машины советских времён. Их тогда делали из крепкого металла. Двигатели от этих машин как нельзя лучше по параметрам и мощности подходят для использования в газонокосилке.

Качественный стальной корпус послужит защитной юбкой и направляющей при отбрасывании травы вбок. Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.

Подобная самодельная косилка работает на придомовой территории, так как привязана к сети питающим шнуром. Можно воспользоваться специальным катушечным проводом удлинителем, подобрав сечение, соответствующее мощности двигателя. Такое устройство выпускается длиной не менее 40 метров и должно обеспечить мобильность.

Использование двигателя бензопилы в газонокосилке не требует дополнительной защиты. Он и так выполнен в пылевлагозащитном исполнении. Воздушные фильтры забиваются реже.

Как сделать мобильную газонокосилку своими руками? Изготовленный на основе дрели инструмент зависит от ёмкости аккумулятора и требует подзарядки в сети. В случае отсутствия электричества остаётся построить газонокосилку на основе двигателя внутреннего сгорания. Вся малая техника, которая заправляется бензином или горючей смесью может стать донором для самодельной машины для стрижки газона.

Делаем нож для самодельной газонокосилки из стиральной машинки

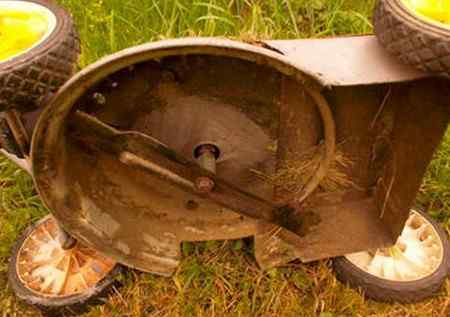

Режущий элемент газонокосилки нужно закрепить на валу электродвигателя. В качестве такого элемента можно леску, тонкий трос (велосипедный, с механизма тормозов), но это не будет так эффективно как полноценный нож. Не будем медлить, и приступим к изготовлению ножа.

ШАГ 1: выбираем материал. Для изготовления ножа для газонокосилки своими руками нам понадобится полотно старой ножовки. У ножовки каленая сталь. Это замечательно подходит для изготовления ножа. Нож из каленой стали будет дольше оставаться острым, а это значит, что можно скосить больше травы, без каких-либо вмешательств в устройство газонокосилки и заточки ножа.

ШАГ 2: делаем форму ножа. Берем полотно, и наносим на него схему будущего ножа. Длина будущего ножа не должна превышать ширину корпуса газонокосилки. Исходя из этого, длина ножа газонокосилки своими руками будет составлять 250 мм. Не забудьте о крепежном отверстии посредине ножа. Чтобы просверлить каленую сталь, нужно использовать дрель или станок с маленькими оборотами, при этом постоянно подливать масло для охлаждения сверла и полотна ножовки. Форма ножа газонокосилки должна быть примерно такой:

ШАГ 3: заточка ножа. Конечно, чтобы возможно было косить траву без проблем, нужно заточить нож газонокосилки. Делать это нужно под углом 45°. Заточить нож можно как напильником,так и специальным шлифовальным станком.

ШАГ 4: крепление ножа. Чтобы надежно закрепить нож на валу газонокосилки нам нужно сделать специальный адаптер. Здесь не обойтись без токарного станка. Если же у вас нет такой возможности, то воспользуйтесь методом, который был применен в статье с названием « Газонокосилка из старого пылесоса ». Этот метод прост и в свое время достаточно надежен.

ШАГ 5: подключение. Подключаем наш электродвигатель через пусковое реле к сети. Выводим провода и фиксируем их на ручке газонокосилки, где устанавливаем розетку и кнопку включения и выключения.

Заключительным этапом пошаговой инструкции, как сделать газонокосилку, будет изготовление защитного кожуха. Он защитит ваши ноги от травы и камней, которые разлетаются во все стороны. Также, кожух будет ограничивать разбрасывание травы по всему участку, и будет формировать какой-никакой валок, что облегчит уборку скошенной травы с участка.

Газонокосилка своими руками из бензопилы

Подойдет для изготовления инструмента своими руками любая отечественная модель пилы, поскольку они, в отличие от импортных аналогов, имеют большую мощность, которая поможет газонокосилке справляться с сорняками. Состоять газонокосилка, изготовленная своими руками, будет из нескольких узлов:

двигатель;
каркас – опора, на которой будут располагаться все детали;
кожух защитный;
ножи;
колеса;
ручки.

Взятый из бензопилы мотор должен быть в рабочем состоянии. Его устанавливают на основание, сделанное из сваренного в форме рамы уголка 25х25 мм с размерными показателями 600 х 500 миллиметров.

Рама снабжается колесиками, размер которых выбирается индивидуально. К шасси крепят регулируемую по высоте ручку, для изготовления которой подойдут водопроводные трубы.

Конечно, сделать ее можно нерегулируемой, но в этом случае, с ней работать менее удобно, особенно, если пользоваться газонокосилкой будет не один человек. Прикрутив к готовой ручке «штурвал», удлиняют топливный шланг и газовый трос, чтобы редуктор можно было расположить по отношению к двигателю под прямым углом.

Это позволит вал конструкции, изготовленной своими руками, расположить внизу, прикрутив его к раме. Используют для этого специальное отверстие, имеющееся на редукторе и в бензопиле (применяется для крепления шин), и двух специальных шпилек кожуха маховика, расположенного в нижней части.

Видео: Газонокосилка своими руками

На этом изготовление основы для газонокосилки своими руками можно считать законченной. Осталось закрепить режущий инструмент, для изготовления которого потребуется «звездочка» бензопилы — на нее требуется закрепить трубу, длина которой 80 миллиметров и диаметр 50 миллиметров, в соосном положении.

Этот отрезок будет необходимо обработать на токарном станке. Другую трубу такой же длины, но большего диаметра — 58 мм, надевают на первую, чтобы получился некий телескопический вал, соединив его трубы болтами М6. Последние в диаметральном направлении должны быть параллельными.

Чтобы возможно было регулировать высоту среза сорняков, потребуется несколько отверстий, обеспечивающих движение труб относительно друг друга для компенсирования дисбаланса. Также необходимо предусмотреть ножевое основание, для чего к другой трубе приваривают специальный стальной диск, размер которого составляет 180 миллиметров в диаметре, а его толщина равна 4 мм.

Достоинства и недостатки газонокосилки из двигателя от стиральной машины

У такой газонокосилки множество преимуществ, которые делают её лучшей самоделкой. Её можно сделать за пару часов у себя в гараже, имея в ассортименте самые элементарные вещи, которые валяются во дворе у каждого Плюшкина. А если у вас нет, то у соседа точно будет какая-то часть необходимых вам материалов. И так, что же понадобится нам для газонокосилки из стиральной машины:

Двигатель от стиральной машинки
4 колеса небольшого диаметра (детская коляска, тележка)
Лист металла толщиной от 2 до 4 мм.
Небольшая труба для рукоятки.
Кабель, вилка, включатель.

Почему же такая газонокосилка имеет огромную популярность среди самоделкинов? Ответ простой:

Доступность. Абсолютно все материалы можно найти у себя на участке или же купить на приемке вторичного сырья за считанные копейки.
Простота конструкции. Сделать газонокосилку из стиральной машины можно из подручных материалов. Никаких сложных расчетов и геометрических задач. Все можно сделать на коленке с помощью молотка и отвертки.
Коэффициент полезного действия. Двигатель от стиральной машинки имеет достаточную мощность, чтобы справляться с любой травой. Еще одним достоинством такого двигателя является маленький уровень шума и плавность хода.
Ремонт. Если вы смогли сделать такую газонокосилку самостоятельно, то и в ремонте никаких проблем не возникнет.

Если учитывать то, что газонокосилку из стиральной машины можно сделать не потратив ни копейки, то о каких недостатках может идти речь? Они такие незначительные, что можно просто закрыть глаза на все. Самым глобальным является внешний вид всей конструкции. Несмотря на то, что она до безобразия проста – в то же время она выглядит немного пугающе и небезопасно. Но это только на первый взгляд!

Процесс сборки

При изготовлении самодельной газонокосилки действуют в следующем порядке:

К шасси прикрепляют косильный щит. Если готового шасси раздобыть не удалось, поступают иначе: к косильному щиту приваривают оси и на них напрессовывают колеса с установленными в них подшипниками.
В косильном щите вырезают отверстие с диаметром, на несколько миллиметров превышающим диаметр вала электромотора.
На щите располагают электромотор, пропустив его вал в только что проделанное отверстие. Определив таким образом правильное его положение, можно будет подобрать оптимальные размеры опорной рамы.
При помощи электросварки изготавливают из уголка раму для электромотора. В ее конструкции можно предусмотреть место и для пластиковой коробки для электрических деталей.
Прикручивают двигатель к раме, на валу закрепляют нож.
Далее к раме прикручивают жестяной кожух для защиты мотора от пыли. В кожухе высверливают множество отверстий для вентиляции.
К косильному щиту или шасси прикрепляют ручку, изготовленную в виде буквы «П».
В передней части приваривают или прикручивают болтами защитную решетку либо дугу. У решетки преимуществ больше: она придерживает траву, обеспечивая ровный срез, предотвращает соскальзывание ножа с вала и удерживает его в случае обрыва.
К косильному щиту приваривают болт для подсоединения заземляющей жилы.
К клеммам пускового устройства подсоединяют провод, а его третью жилу в желто-зеленой изоляции (заземление) — к болту на косильном щите.

Газонокосилка готова, можно приступать к испытаниям.

Общие принципы конструирования

В основе своей газонокосилка имеет бесхитростное устройство. Она состоит из шасси с ручкой и закрепленного на нем двигателя с вращающимся ножом. На ручке имеются органы управления, нож из соображений безопасности закрыт защитным кожухом (косильный щит).

Шасси применяют готовое — от старой детской коляски или двухколесной тачки. Двухколесный вариант привлекает маневренностью, но зато он не обеспечивает такого ровного среза, как машинки на 3-х или 4-х колесах.

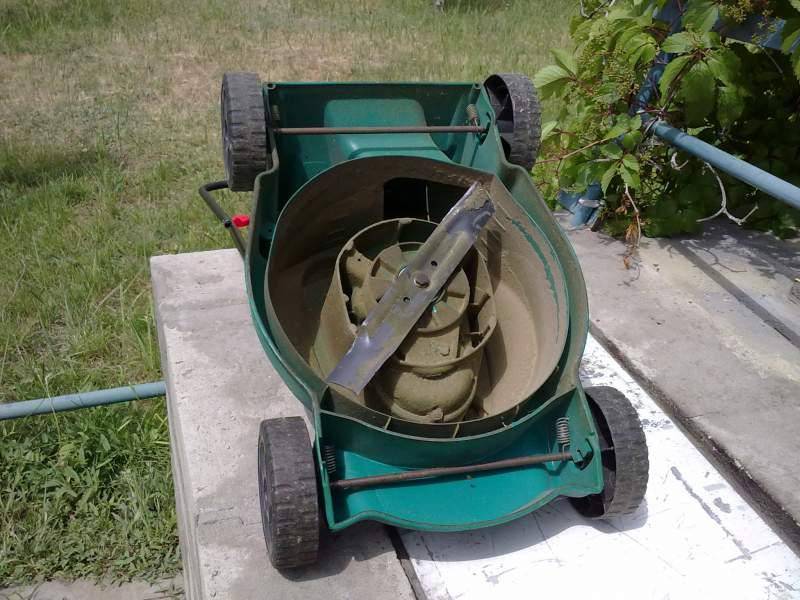

Вариант самодельной газонокосилки

В готовом виде можно найти и прочие составляющие, кроме ножа. Эту деталь предстоит сделать самостоятельно, руководствуясь следующим описанием:

Нож имеет вид пропеллера длиной 30 – 50 см и шириной 2 – 5 см. Толщина металла — 2 мм.
Противоположные кромки каждой лопасти заточены под углом 60 градусов (более острую кромку придется часто точить).
Противоположная сторона каждой лопасти подогнута, что обеспечивает обдув косильного щита с целью удаления прилипшей травы.
Нож балансируют, в противном случае биение приведет в негодность вал и двигатель.
В центре крепится цилиндр (подойдет плоская консервная банка), который закроет выступающую из двигателя часть вала и не даст таким образом траве намотаться на нее.

Ножи бывают двух типов:

Цельные. Вытачиваются из полосы инструментальной стали. Чтобы ее можно было обрабатывать, твердую сталь подвергают отпуску, нагревая газовой горелкой и давая затем медленно остыть. Выточив нож, снова производят закалку, затем обтачивают кромки.
Со съемными лезвиями. Средняя часть ножа изготавливается из дешевой конструкционной стали и только концы лопастей длиной 5 см (именно эта часть является рабочей) — из инструментальной. Детали соединяются при помощи болтов.

Какие самоделки из болгарки можно сделать?

Учитывая высокие обороты двигателя и его мощность, а также наличие специального редуктора, из болгарки выходят отличные станки и приспособления.

Начать, пожалуй, нужно с самоделок, которые обязательно пригодятся в домашнем хозяйстве, например, самодельного триммера.

Триммер из болгарки

Самодельный триммер с использованием болгарки не отличается особой сложностью в изготовлении. Единственным его недостатком, является потребность в электроэнергии, и длинном удлинителе. Чтобы сделать триммер из болгарки своими руками, придется соорудить длинную и прочную рукоятку, с одного края которой, металлическими хомутами можно было бы закрепить рассматриваемым инструмент.

Однако лучше всего будет перестраховаться и сделать специальное металлическое крепление с колесиками, под установку болгарки. Вверху крепления следует приварить кусок трубы для подсоединения длинной рукоятки из пластика или древесины

Важной особенностью триммера из болгарки является то, что для скашивания травы, лучше всего использовать не леску, а тонкий трос

Газонокосилка из болгарки

Большей надёжностью, да и безопасностью, обладает газонокосилка из болгарки. Такой инструмент для скашивания травы очень устойчив и удобен в работе, его не нужно носить все время в руках. Конструкций самодельных газонокосилок и схем в интернете, не счесть. Однако все они сводятся к одному и тому же.

Основание — для его изготовления можно приспособить старую ненужную тачку кравчучку или сделать своими руками из куска толстой фанеры, листовой стали и прочих материалов. Поверх основания надежно закрепляется болгарка, вал которой продет через отверстие, вниз.

На валу болгарки надежно фиксируется переходник для установки острых ножей, которые можно сделать из тонкого стального листа. Кстати, конструкция подобной газонокосилки уже описывалась ранее, в прошлом выпуске строительного журнала, статья про самоделки из стиральной машины.

Сверху, лучше сразу же накрыть болгарку герметичным корпусом, чтобы избежать попадания в двигатель и редуктор, травы с мусором. Для управления самодельной газонокосилкой из болгарки, также нужно предусмотреть кнопу включения и выключения на рукоятке, в удобном месте, или розетку для подсоединения удлинителя.

Зернодробилка из болгарки

Если вы занимаетесь домашним хозяйством и вам приходится все время готовить корма для животных, то самодельная зернодробилка из болгарки, сделанная своими руками, придется очень кстати.

Чтобы сделать самодельную зернодробилку, потребуются следующие материалы:

Тонкая жесть для изготовления корпуса с ситом и приёмника для зерна;
Фанеры для вырезания основания под зернодробилку;
Сталь для изготовления ножей или готовые их варианты от овощерезки.

Итак, начнём с самого интересного, с изготовления основы. Для этого придется взять прямоугольный кусок фанеры, размерами 50 на 40 см. Ближе к краю нужно будет приложить болгарку и обвести её контуры для вырезания отверстия в фанере. Впоследствии болгарка будет закреплена прямо в отверстии посредством металлических болтов и пластины.

Затем можно браться за изготовления корпуса, в котором будет происходить измельчение зерна. Делать его лучше всего из тонкой жести. После изготовления корпуса, в днище следует насверлить множество отверстий, диаметром не более 3 мм. Через отверстия, как в сите, будет проходить измельчённое ножами зернодробилки, зерно.

Ножи, как и было, сказано выше, лучше всего сделать из полоски тонкой стали. Для удобства крепления, нож можно зафиксировать прямо гайкой от болгарки, проделав в нем предварительно подходящее под диаметр штока отверстие. Теперь останется сделать приёмник для засыпки зерна в зернодробилку. Сделать его можно также из жести или из пластиковой бутылки на 5 литров с отрезанным дном.

Из бензопилы дружба

Первый способ заключается в том, что мы будем использовать старую и давно ненужную бензопилу под всемирно известным названием «Дружба», о технических характеристиках бензопилы дружба вы узнаете здесь. Но если вы не располагаете наличием данной модели, то вы вполне благополучно можете взять бензопилу «Урал» к примеру, или иную другую модель, существенной разницы в этом нет. Почему именно отечественные бензопилы, а не скажем импортные модели?

Косилка из бензопилы

Так, прежде чем начинать разбираться в аспектах «создания» газонокосилки, стоит уточнить собственно с каких основных деталей и так называемых узлов она будет у нас состоять, итак:

основным и действенным механизмом у нас послужит двигатель;
каркас будет представлять собой своеобразную опору для установки всех необходимых узлов устройства;
кожух защитного характера;
ножи;
колеса;
детали и ручки, сходящие в спектр системы управления.

Итак, приступим. В данной газонокосилке сам двигатель мы возьмем из старой бензопилы, именно в сборе. Однако если устройство не рабочее, то в таком случае она нам не подойдет. Вы должны помнить о том, что изменять в его механизме ни в коем случае ничего ненужно.Просто достали из бензопилы и установили в тележку подвижного характера.

Теперь разберемся, как же можно сделать эту такую необходимую нам тележку? Для этого необходимо взять уголки 25х25, которые будут располагать размерными показателями равными 500 мм и 600 мм. Сварить их между собой в виде рамы.

Инструкция по сборке

После этого вы должны открутить от старой бензопилы «штурвал» и шину. Что касается ручки нашей тележки то изготовить ее можно из труб водопроводного направления именно с непосредственной возможностью высотной регулировки

Естественно данная регулировка не является такой важной необходимостью, но стоит отметить, что так на много удобнее будет работать с устройством, в особенности, если его эксплуатировать будут разные люди с разным коэффициентом роста

К изготовленной ручке вам необходимо прикрутить так называемый «штурвал», после этого проведите удлинение газового троса, а также шланга топливного

Важно то, что редуктор совместно с самим двигателем должен быть повернут на девяноста градусов. Это делается для того чтобы сам вал располагался в нижней части, а для этого его необходимо ко всему еще прокрутить на раму. Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части

По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления

Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части. По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления.

Косилка из бензопилы на видео.

Для того чтобы его изготовить вам понадобится бензопильная «звездочка» на которую собственно необходимо установить в соосном положении небольшой кусок трубы с размером: длина – 80 мм, диаметр – 50 мм. После этого необходимо провести обработку этого отрезка на станке токарного характера.

Посредством выполнения данных манипуляций вы получите своеобразный вал телескопический из труб, которые нужно соединить специальными болтами М6 которые собственно располагают контргайками. Они же должны находится в положении диаметрального направления параллельно друг к другу. Что касается отверстий, то их нужно несколько, так как таким образом вы с легкостью сможете производить регулировку высотного среза самой травы.

Посредством работы труд движение которых будет проводиться относительно друг друга, тем самым они в определенном коэффициенте смогут, скажем так, компенсировать сам дисбаланс.

А теперь последнее что вы должны сделать, так это изготовить, ножевое основание. Для этого нужно приварить к другой трубе специальный диск, изготовленный из метала, и который, располагает размерным показателем равным 180 мм в диаметре именно из стали листовой 4 мм.

Как сделать роторную косилку

Полезная в дачном хозяйстве роторная косилка своими руками выполняется так. Самодельная роторная косилка-культиватор ротационного действия изготавливается из заднего моста ВАЗ. Для работы нужны:

диски;
цепь редуктора;
металлические резаки;
шинка;
сошник.

Следует подготовить такие инструменты:

Недорогая самодельная косилка роторного типа изготавливается так. Надо выполнить отверстия на дисках. Потом прикрепить шинку к сошнику, а ножи — к шинке. Нож и шинка должны находиться друг от друга на расстоянии толщины первого. Режущий элемент должен поворачиваться на 360º. Для создания осей крепления ножей нужна углеродистая сталь с диаметром 8 мм. Необходимо довести ось до упора посредством диска. Так изготавливают роторные косилки для трактора или для мотоблока своими руками. Переходим к следующей самоделке.

Режущая часть

Самодельную косилку можно оснастить покупным ножом — это не сильно скажется на затратах. Если же решено и этот элемент делать своими руками, учитывают следующее:

Геометрические параметры ножа: длина: 30 – 50 см, ширина: 2 – 3 см и толщина: 2 – 3 мм. Чем длиннее нож, тем более производительной будет косилка, что актуально для больших площадей. Но нельзя забывать и о мощности: нож максимальной длины исправно работает только с двигателями мощностью от 1,5 кВт.
Отверстие необходимо просверлить строго по центру, чтобы нож был сбалансирован. На высоких оборотах дисбаланс вызовет вибрацию с последующим разрушением вала и двигателя.
В центре ножа соосно с отверстием крепят короткий жестяной цилиндр, подходящая заготовка — консервная банка. Без такого кожуха трава будет наматываться на вал.
Режущую кромку обтачивают под углом в 60 градусов, при меньшем угле она быстро затупится.
Края без режущих кромок, то есть заднюю сторону каждой половины ножа, подгибают с целью обеспечить при помощи обдува очистку косильного щита от травы.

Применяют два варианта ножа:

Цельнополосовой: изготавливается целиком из полосы инструментальной стали. Для обработки ее нужно размягчить путем отпуска: заготовку нагревают в печи и затем дают медленно остыть вместе с печью. Выполнив обработку, деталь подвергают закалке и затем производят заточку режущих кромок.
Составной: из инструментальной стали делаются только концевые части ножа длиной 5 см, то есть его рабочая часть. Срединная часть, то есть основа, изготавливается из обычной недорогой стали. Все компоненты скрепляются болтами.

Второй вариант сложнее в исполнении, но имеет преимущества:

дешевле стоит;
при ударе о камень один болт срезается, и режущая часть отгибается, тогда как цельнополосовой нож в такой ситуации может повредить вал и двигатель.

Оснащают газонокосилки и ножами в виде диска. При встрече с камнем они не ломаются, а только тупятся.
