Как резать пленочный теплый пол

Монтаж пленочного пола своими руками

Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.

Подготовка поверхности пола

На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

Укладка нагревательной пленки

Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.

Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.

Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).

Установка терморегулятора

Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.

Соединение всех элементов

Желательно, чтоб установка терморегулятора проводилась в непосредственной близости к существующей электропроводке в месте, которое не загромождено мебелью или габаритной бытовой техникой.

Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.

На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.

Пробный запуск

После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.

Держи ноги в тепле: все, что нужно знать перед покупкой теплого пола в виде нагревательных матов

Статья подготовлена при участии специалистов компании Леруа Мерлен

Нагревательные маты для теплого пола постепенно становятся самым востребованным способом отопления и квартиры, и загородного дома. Иногда их комбинируют с радиаторами отопления, иногда теплопотери помещения позволяют ограничиться одними «матами». Нагревательный мат стоит сравнительно недорого, монтируется в два счета, долго служит и, главное, равномерно прогревает пол, поэтому его популярность у потребителей с годами только растет

В каких помещениях устанавливают нагревательные маты, как их правильно монтировать, как экономить электроэнергию и на что обращать внимание при покупке, объясняет Наталия Терехова, руководитель направления «Электротовары»

Главное отличие матов от обычных электрических теплых полов в том, что кабель уже уложен на сетке, и благодаря этому существенно уменьшается время монтажа теплого пола, обеспечивается равномерность укладки и, соответственно, нагрева поверхности.

Из чего сделаны маты

Нагревательный мат состоит из тонкой нагревательной секции, закрепленной на основе из пластиковой, силиконовой или другой сетки. В состав нагревательной секции, в свою очередь, входит нагревательный кабель, провода питания и муфты, обеспечивающие герметичное соединение кабеля и провода питания.

Нагревательные маты и секции бывают одножильные и двухжильные. Одножильные имеют два установочных провода, поэтому в процессе установки второй конец необходимо вернуть к месту начала монтажа. Двухжильные теплые полы имеют один провод, подключающийся к питанию, на другом конце установлена герметичная концевая муфта, поэтому ничего возвращать не нужно, укладка благодаря этому упрощается. Это серьезный выбор: одножильные кабели дешевле, зато двухжильные проще укладывать. Разница, в сущности, в способе подключения.

Срок службы и безопасность теплого пола напрямую зависят от качества кабеля в нагревательной секции и качества муфтовых соединений. Современные кабели делают из специально разработанных материалов, поэтому они действительно прочные – теплые полы некоторых производителей служат по 25 лет.

Для дополнительной защиты от поражения электрическим током кабель имеет экран из алюмолавсановой ленты.

Мощность нагревательного мата определяется шагом укладки кабеля – расстоянием между фрагментами нагревательной секции, закрепленными на сетке. В большинстве нагревательных матов шаг укладки таков, чтобы мощности хватило и для основного, и для комфортного обогрева помещения.

Отличительные черты

Теплый кабельный пол – это в основном нагревательные провода.

По конструкции такие системы делятся на несколько типов:

• Одножильные. В подобных системах нагревательным элементом и проводником является одна жила. Такие провода отличаются повышенным излучением, поэтому не стоит использовать их в помещениях, где часто бывают люди.
• Двужильные. Они состоят из замыкающего и нагревательного проводов. Излучение минимальное, поэтому подобные системы подходят даже для тех комнат, в которых живут дети. Монтажные работы осуществляются достаточно быстро и легко. Недостатком таких систем являются высокие цены.
• Саморегулирующие. Такие конструкции являются наиболее надежными, но и самыми сложными. Когда на том или ином участке системы температура становится достаточно высокой, провода контролируют сопротивление, благодаря чему нагревательные элементы не перегреваются.

Кабельные устройства обычно представлены в следующих видах: маты, катушки. Мат – это сетка из стекловолокна, в ней и находятся провода. Данную сетку можно резать, что очень удобно – особенно в тех случаях, когда нужно осуществлять монтаж теплого пола на труднодоступных участках. Тепловая энергия образуется из поступающего тока. Это происходит благодаря нагревательным элементам, которые находятся под напольным покрытием или в стяжке.

Теплоизоляция пола

Выбирайте теплоизоляционный материал, покрытый фольгой. От неё будут отражаться инфракрасные волны в помещение, а не распространяться вниз к соседям.

Раскатайте рулон термоплёнки по поверхности медной полосой вниз. Разрезайте его без опаски, но только по указанным производителем специальным линиям.

Линии расположены на плёнке, поэтому проблем с выбором места отреза не будет. Не допускайте наложения полос друг на друга.

Закрепите термоплёнку строительным скотчем. Установите зажимы или заклёпки под соединительные провода.

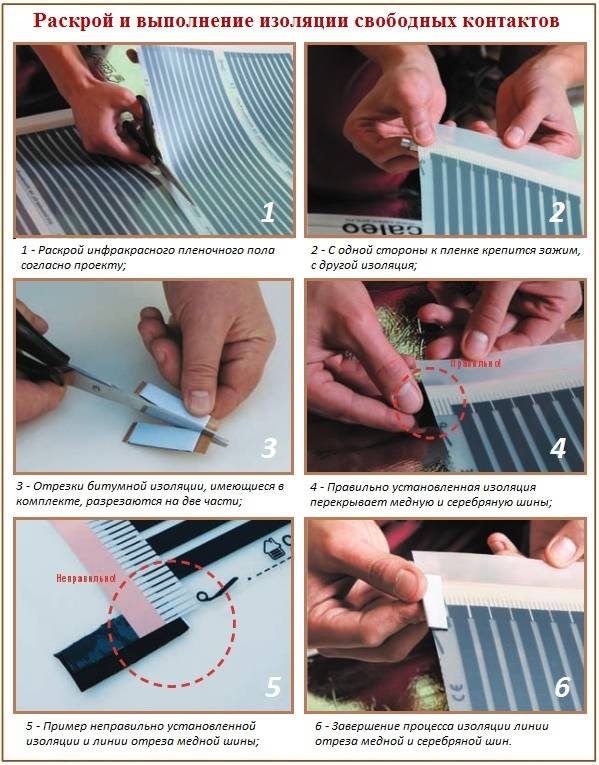

Обязательно битумной лентой, а затем изоляционной лентой (изолентой) закройте оголённые медные провода, которые остались в местах разреза (только с одной стороны, противоположной от места, где будет расположен терморегулятор).

Теперь полоски термоплёнки соедините между собой проводами. Как это сделать?

Правый медный провод первой полоски соедините с правым медным проводом следующей полосы плёнки. И так соедините все полоски тёплого пола. Если ширина рулона плёнки 0,5 метра, то длина одного провода для соединения полосок составит около 0,7 метра.

ВАЖНО!!! Качественно изолируйте битумной, а затем изоляционной лентой все места соединения проводов. Это поможет избежать дальнейших неприятностей связанных с электричеством

Конструкции и расположение кабеля

По принципу действия кабель в конструкции теплого пола может быть:

• саморегулирующий;
• резистивный.

Саморегулирующий кабель в рабочем режиме изменяет свое сопротивление при перепадах температуры. Значение сопротивления резистивного кабеля от температуры не зависит. Если работы по монтажу кабеля выполнены с соблюдением всех требований и рекомендаций, то кабель от температуры не повредится. Основным требованием укладки кабеля является выдержка определенной длины. Если кабель оказывается при укладке длинным, нельзя его укорачивать, так как это вызовет изменение токовых характеристик и нагрева, что приведет к разрушению изоляции. На практике чаще всего используют 2 вида греющего кабеля:

• единый двухжильный;
• 2 одножильных с параллельным расположением.

READ Как расклинить патрон шуруповерта Metabo

Как поступить с лишним нагревательным матом

Единый двухжильный кабель представляет собой сетку из провода, заглушенную с одной стороны. Монтируют такой кабель в бетонную стяжку. Подбор сетки осуществляется строго по площади комнаты, свободной от сантехники и мебели, так как резать его нельзя.

Параллельное расположение 2-х отдельных жил кабеля тоже монтируется в стяжку, но отличается от предыдущего кабеля тем, что его длину можно изменять, не опасаясь за изоляцию.

Пленочный пол на основе инфракрасного подогрева отличается от кабельных конструкций тем, что представляет собой цепочку активных сопротивлений. Достоинство пленочного в его малой толщине и возможности использования практически со всеми напольными покрытиями. Изменять площадь пленки разрешается, но только по специальным разметочным меткам.

Как заземлить теплый ИК пол

Заземление электрического инфракрасного плёночного тёплого пола осуществляется с помощью фольгированного скотча. Скотч проклеивается по всей длине пленки, а также поперек. Один из концов приклеивается к пластине заземления.

При выполнении работ необходимо помнить, что инфракрасные теплые полы укладываются только на сухую поверхность.

Заземление пола нужно делать в обязательном порядке

Особенно важно это сделать, если планируется эксплуатация системы отопления в помещениях с повышенной влажностью

В качестве дополнительной меры устанавливаются автоматические отключающие устройства: автоматы и УЗО. Эксплуатация плёночного тёплого пола без заземления приводит к отказу от гарантийных обязательств компании производителя.

Что нужно для подключения пола, какие инструменты

Лёгкий в установке пленочный пол не требует во время монтажа использовать какие – либо специфические или дорогостоящие инструменты. Вполне можно обойтись обычным набором:

• Рулетка – поможет рассчитать схему и высчитать необходимо количество пленки.
• Плоскогубцы – чтобы правильно постелить ИК тёплый пол потребуется часто использовать этот инструмент. Практически все разъемы и замки зажимные. Чтобы оптимизировать работу, можно воспользоваться специальными кусачками для очистки изоляции с проводов.
• Ножницы – с их помощью режут подложку под систему инфракрасных теплых полов, а также разрезают нагревательную пленку. Лучше всего использовать портняжные ножницы, подойдет и обычный строительный инструмент.
• Макетный или малярный нож – еще один необходимый инструмент для монтажа. Нож помогает вырезать выемку в теплоизоляции под установку датчика, зачистить провода в случае необходимости.
• Тестер или отвертка с индикатором – если электрическая схема подключения инфракрасного теплого пола была выполнена правильно, на терморегуляторе будут необходимые показатели.

Остальные инструменты и аксессуары для монтажа выбираются в зависимости от способа укладки финишного покрытия. Так, для заливки сплошного бетонного пола понадобится насадка-миксер, правило и другие инструменты. Для укладки плитки может потребоваться гребенка, уровень и т.д.

Распространенные ошибки в монтаже полов

Несмотря на постоянно повторяющиеся советы по укладке, хозяева квартир, решившие самостоятельно монтировать систему отопления, и даже профессиональные бригады, постоянно допускают одни и те же ошибки:

Укладка пленочного пола неправильной стороной. Медные контакты должны лежать «лицом» в пол. Монтаж можно проводить исключительно на сухую поверхность. Вмонтированный в бетонную стяжку пол разрешается включать только спустя 30 дней после заливки раствора. Проверка работоспособности пленки проводится перед укладкой напольного покрытия. Без терморегулятора пол не сможет эксплуатироваться долго. Установить датчики после укладки напольного покрытия достаточно проблематично

Во время монтажа крайне важно не повредить пленку. Разрывы и разрезы приводят к быстрому выходу из строя. Некоторые нюансы монтажа станут понятными только после нескольких попыток самостоятельной укладки полов

Некоторые нюансы монтажа станут понятными только после нескольких попыток самостоятельной укладки полов.

Сколько стоит монтаж плёночного тёплого пола

Даже при условии точных соблюдений рекомендаций по самостоятельной установке теплого инфракрасного пола, правильно уложить пленку может быть сложно. Не удивительно, что большинство хозяев предпочитает нанять грамотного мастера, который хорошо понимает принцип монтажа и сможет сделать все работы быстро и качественно.

Во сколько обойдется пленочный пол.

• Самостоятельная укладка. Если выбрать отечественный пол БНК – 2370, то за 20 м², придется заплатить около 13850 руб. Без учета стяжки и проведения других работ. Цена терморегулятора составит от 800 руб. и выше. Расчёт стоимости настилки плёночного пола на 1 м² компании DEVI увеличит стоимость до 22890 за комнату в 20 м².
• Стоимость работ по установке ИК пола варьируется в зависимости от региона РФ и компании подрядчика, но в целом составит от 1500 до 2000 руб. за м², с учетом полной стоимости расходных материалов и напольного покрытия. Получается, что полная стоимость ремонта под ключ, с монтажом ламината или линолеума составит приблизительно 40 000 руб. за комнату в 20 м².

Полная стоимость пленочных полов может отличаться в зависимости от выбранного провода, терморегулятора, компании производителя пленки и т.д. Но в целом ИК отопление обходится дешевле и требует меньших затрат на эксплуатацию.

Что собой представляет

Основной особенностью пленочного пола считается отсутствие мокрых работ при укладке пленки, то есть, в устройстве цементно-песчаной стяжки нет необходимости. Укладка полотен может проводиться даже неопытным строителем за сравнительно короткое время на любые выровненные или изогнутые поверхности.

Инфракрасный пол быстро решает проблему экстренного прогрева помещений. Тепло от обогревающих элементов поступает сразу после включения системы в электрическую сеть. Пленка обладает высоким запасом прочности и безопасности, она может укладываться фактическим под большинство напольных покрытий и даже под ковер.

Сама конструкция состоит из нескольких нагревательных матов, встроенного датчика и термостата, при помощи которого производится регулировка температуры нагрева. Если мощность обогревательной системы превышает 2 кВт, ее подключают к электрическому щитку через отдельный кабель.

Существует также переносной вариант теплого пола, он тоже укладывается под напольное покрытие. Такие изделия тоже устроены аналогичным образом. Датчик температуры здесь располагается между обогревательными элементами, провода этого прибора подсоединяют к контактам терморегулятора. Последнее приспособление устанавливается на любом удобном участке стены. Оно служит для слежения за показаниями датчика и корректировки температуры в соответствии со значениями заданными пользователем.

Система начинает работать при подключении к электросети в 220 вольт. После установки терморегулятора в нужном диапазоне пленка начинает излучать тепло, которое напоминает по ощущениям естественный солнечный свет. Этот поток благоприятно влияет на здоровье человека, обогревает окружающие предметы, а не воздух, как радиаторная система отопления. Чтоб выделяемое тепло не передавалось соседям снизу, под пленку укладывают теплоотражающую подложку.

Назначение тёплого пола и особенности укладки

Деревянный пол напоминает многослойный пирог, основными составляющего которого являются черновая укладка, слои теплоизоляции и гидроизоляции, чистовое основание и окончательное напольное покрытие. Между этими слоями можно уложить тёплый пол — современную отопительную систему, позволяющую организовать обогрев помещения.

При установке тёплого пола на деревянную основу нужно учитывать следующее:

Если деревянные полы являются частью деревянного дома, то при монтаже системы важно помнить, что в течение первого года после строительства стены дают значительную усадку, которая может достигать 5%.
Древесина — природный материал, чувствительный к изменению микроклимата в помещении. При сильных перепадах влажности и температуры она может пересохнуть, растрескаться или прогнить.. В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного

Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м

В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного. Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м.

Для укладки на утеплённых террасах или в зимнем саду подходит оборудование, мощность которого выше на 15–20%. На такой же показатель необходимо ориентироваться при выборе системы, если под утепляемой поверхностью находится холодный подвал.

Укладка тёплого пола происходит с заранее определённым шагом. Его величина зависит от планируемой интенсивности нагрева. В прохладных местах, например, рядом с наружной стеной здания, отопительные секции можно укладывать с меньшим шагом, чем в центре комнаты.

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т.п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
3. Сама пленка прогревается до невысоких температур – порядка 30 – 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
5. Нагрев начинается практически мгновенно.
6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Возможные ошибки

К сожалению, процесс монтажа не всегда обходится без ошибок и сложностей. Наиболее распространенными из них являются:

1. Укладка неправильной стороной. Пленочный пол необходимо располагать стороной с медными контактами к полу.
2. Наличие влаги на основании. Монтировать теплый пол можно только на сухую поверхность. Если конструкция вмонтирована в бетонную стяжку, то первое включение возможно только после полного застывания бетона — через 30 дней.
3. Отсутствие проверки работоспособности пленки до начала укладки напольного покрытия.
4. Несвоевременная установка датчиков (отсутствие терморегулятора). После укладки напольного покрытия это сделать почти невозможно.
5. Экономия на данном элементе недопустима.
6. Наличие повреждений пленки. Это приводит к быстрому выходу из строя всей конструкции.

Процесс работы может отличаться в зависимости от конфигурации комнаты, типа будущего финишного покрытия, условий работы.

К каким последствиям могут привести ошибки при монтаже пленочного теплого пола

Частой ошибкой при монтаже является неверное соединение полос пленки друг с другом, соединение должно быть строго параллельным. При последовательном соединении нагрев будет неэффективным, а при других ошибках в подключении возможно короткое замыкание.

Инфракрасная пленка для отопления монтируется строго параллельно

Разрезать пленку допускается только в местах, которые обозначены производителем. Если разрезать пленку в другом месте, то в электрической цепи появится разрыв и пол не будет нагреваться.

Как резать пленочный теплый пол

Недостаточно тщательная уборка пола и подготовка поверхности может привести к последующему физическому повреждению ленты в местах соприкосновения с твердыми частичками мусора или перетиранию ее в местах с резким перепадом высоты. Повреждение ленты приведет к отключению нагрева части пола или пола целиком

Крайне важно подключать теплый пол через отдельный автоматический выключатель дифференциального тока. Это гарантирует своевременное отключение питания пола в случае обрыва или короткого замыкания в цепи. Игнорирование этого правила может привести к пожару или поражению людей электрическим током

Игнорирование этого правила может привести к пожару или поражению людей электрическим током.

Другой распространенной ошибкой является неверное расположение датчика температуры. Если участок пола, под которым находится датчик, будет дополнительно охлаждаться, например, из-за близкого расположения к балконной двери или, наоборот, нагреваться из-за попадания прямых солнечных лучей через окно, терморегулятор может получить неверные данные о температуре пола и увеличить или уменьшить нагрев без необходимости.

Потребление электроэнергии пленочным теплым полом

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Резистивный нагревательный кабель

Электрический провод резистивного типа для теплого пола имеет одну или две жилы, которые помещены в изоляционную оболочку, а с обоих концов установлены муфты, с помощью которых происходит подсоединение к электрической сети. Если используется одножильный провод под стяжку, то необходимо обеспечить замкнутую цепь. Это значит, что кабель следует размещать на полу таким образом, чтобы оба его конца входили в монтажную коробку.

https://www.youtube.com/watch?v=SMXvZgZGJWI Резистивный кабель Т2BLUE Raychem

Если используется двухжильный провод, то наличие второго проводника обеспечивает замкнутость цепи тока, поэтому только один конец помещается в коробку, а на втором смонтирована заглушка.

Двухжильный кабель имеет более сложное строение:

Двухжильный нагревательный кабель для теплого пола

• обе жилы помещаются в изоляционный материал, например, силиконовую резину;
• объединены два провода стекловолокном;
• для заземления используется проводник из луженой меди;
• от локального перегрева жилы защищает алюминиевая фольга;
• вся конструкция помещена во внешнюю оболочку, выполненную из поливинилхлорида.

Одножильный кабель имеет одно существенное преимущество – цена, а двужильный стоит на 20% дороже. Двухжильный просто укладывать под стяжку – можно использовать любой удобный способ, без необходимости возврата второго конца в коробку.

Одножильный и двухжильный кабель

Резистивный провод при подключении к электросети постоянно выделяет тепло – в этом его основной недостаток. Поскольку, если тепловой энергии перекрыть выход, она поспособствует перегреванию провода и возникнет замыкание. Нельзя укладывать такие провода в тех местах, где планируется расставить мебель.
