Плоттерная резка
Для плоттеров Cameo необходима программа Silhouette Studio. Причём можно воспользоваться даже бесплатнойздесьhouetteamerica.com/software” target=”_blank” rel=”noopener”>здесь). Её функционала для вырезания декораций и открыток по нашим шаблонам вполне достаточно.
Возможна резка и из традиционных векторных редакторов – CorelDraw и Adobe Illustrator. В этом случае необходимо приобрести и установить специальное дополнение.
Мы же остановимся на первоначальном варианте.
Итак, открываем в программе Silhouette Studio соответствующий файл. Цветов в наборе много, поэтому все шаблоны разбиты на 2 группы.
Мне захотелось вырезать цветок розы из первой части. Это крупный шаблон, и я выбираю фрагменты для листов А4.
Выделяем мышкой и отодвигаем в сторону ненужные шаблоны.
Располагаем на странице один из фрагментов нашей розы. Его можно произвольно вращать для оптимального размещения на листе.
Можно сюда же добавить шаблоны помельче для экономии бумаги.
Переходим в раздел «Настройки резки».
Здесь большинство настроек можно оставить по умолчанию. Необходимо только выбрать тип материала и тип ножа.
В данном случае я использую бумагу для пастели плотностью 160 г/м², поэтому выбираю материал близкой плотности. Автоматически устанавливается параметр вылета ножа, равный 4.
Более бюджетный (и наиболее популярный для украшения окон) вариант бумаги — ватман. Если нож острый, то параметр вылета ножа, равный 4, тоже подойдёт. При некотором износе лезвия этот параметр можно задать больше (5-6) и ещё какое-то время повырезать…
Нож выбираю Automatic Blade. Этот тип ножа присутствует только у модели Cameo 3. У других моделей используется стандартные ножи с регулировкой. В этом случае необходимо установить нужный вылет ножа вручную.
Если Вы активно пользуетесь плоттером, вырезаете много и часто, то стандартные ножи, входящие в базовую комплектацию плоттеров Silhouette достаточно быстро тупятся. Их придётся часто менять. Поэтому рекомендую перейти на ножи премиум класса.
Лезвия у ножей премиум класса выполнены из специального износостойкого сплава, что делает их более долговечными. Изготовитель обещает, что такой нож служит в 3 раза дольше обычного. Не знаю, насколько точно были сделаны замеры. Но по своему опыту могу сказать, что срок службы действительно ощутимо больше.
И несмотря на некоторую разницу в цене ножи премиум класса определённо выгоднее.
Всё, можно отправлять на резку.
Перед отправкой на резку, конечно же, не забудем загрузить кэриер с листом бумаги в плоттер.
Вырезаем первый фрагмент. После этого заменяем в программе на листе фрагмент шаблона и вырезаем с теми же настройками.
Что необходимо?
Для начала я предлагаю Вам определиться, что же еще потребуется, кроме режущего плоттера, для того, чтобы монетизировать свое приобретение и начинать его с легкостью отбивать.
Персональный компьютер. Особенных требований к нему нет. Главное, чтобы Ваш ПК смог спокойно работать с самыми распространёнными векторными программами (Inkscape, Adobe Illustrator, Alchemy и т.д.)
Важно отметить, что скорость работы должна быть высокая, Ваш персональный компьютер должен быстро обрабатывать информацию и работать без «подвисаний».
Режущий плоттер. Ну, куда же без него, тем более, что вы его уже приобрели
Для начала Вам подойдет самый маленький формат плоттера с максимальной возможностью реза в ширину около 300мм. Для тех, кто забыл, напоминаю: Режущий плоттер (англ. Cutter — резак) – станок для вырезания, плоттерной резки изображения. Основные используемые поверхности — это картон, виниловая пленка, кожа и множество других материалов.
Термопресс плоского типа с форматом около 40 х 40 см. Это механическое устройство, широко применяемое в рекламной деятельности, основная задача которого перенос изображения на необходимый материал, кожа, одежда, металл и прочее.
В принципе начинать свою деятельность можно и без приобретения термопресса. Современная пленка отлично припаивается к ткани и с помощью обычного утюга (главное не говорить об этом заказчику).
2 – 3 рулона термопленки, другими словами расходный материал.
Большое количество футболок хорошего качества. Вам так же следует позаботиться о наличии самых покупаемых размеров и цветов (для этого следует немного «проманиторить» рынок).
Свое рабочее место, очень желательно в людном месте. Для этой цели отлично подойдут большие супермаркеты или торговые центры
Для Вас важно большая проходимость потенциальных клиентов.
Подготовка устройства к работе
Настройка плоттера проходит по следующей схеме.
- Вначале в привод ПК вставляют диск с программным обеспечением. Он обычно идёт в комплекте с оборудованием. Если такой диск отсутствует, то файлы с драйверами и инструкцией по установке можно скачать с сайта фирмы, выпустившей настраиваемую модель.
- Затем включают плоттер, устанавливают нужную для его работы программу на компьютер.
- В меню «Пуск» находят иконку «Устройства». Когда система обнаружит новое оборудование, тогда в графе «Принтеры и факсы» дважды левой кнопкой мыши нажимают на изображение плоттера.
- Настраивают параметры работы техники. К ним относятся: тип носителя и способ его подачи, формат бумаги, область печати и прочие.
Лучшие планшетные режущие плоттеры
Представляют собой плоский стол, к которому крепится материал для резки. За счет неподвижного состояния на выходе получается идеально четкая, ровная картинка или надпись. Способны обрабатывать кожу, плотный картон, полотна и другие нестандартные носители. По итогам работы VyborExperta.ru было выделено 3 модели от разных брендов.

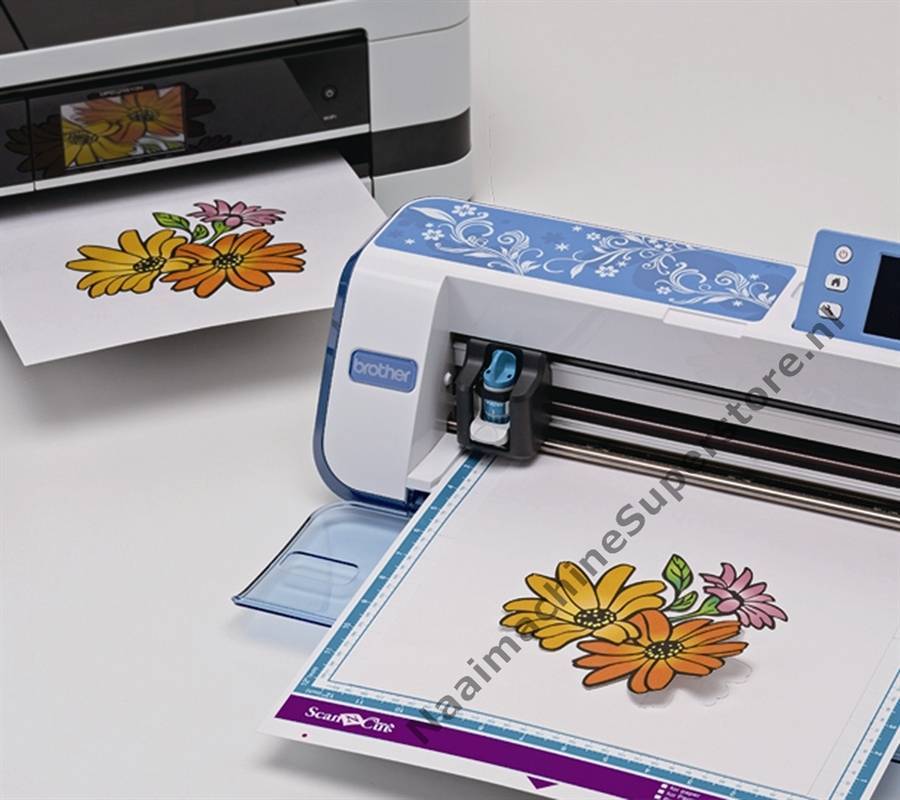

Brother ScanNCut CM300
Считается первой в мире моделью со встроенным сканером в высоком разрешении 300 dpi. Предназначен для вырезки изображений и надписей на бумаге, термопленке, тканях и других материалах, не превышающих 1,5 мм в толщину, 610 мм в длину и 305 мм в ширину. Сначала сканируются любые рисунки – от простых форм до сложных дизайнерских решений. Здесь встроены 5 шрифтов и 601 дизайн, в том числе для квилтинга. Работа осуществляется или по заданному отступу, или по контору. Со скоростью 112 мм/с нож создает невероятно точные изображения прямо на глазах.
Настройка, редактирование и выбор шрифтов происходит на сенсорном дисплее. Память прибора рассчитана на 1 Мб информации. Для наглядности: от 30 до 60 файлов, в зависимости от детальности, можно сохранять в машине. Подключение к ПК осуществляется через USB-порт. Всего 2 порта. Одновременно можно работать с флешки. В комплекте идут стандартный нож, держатель для ножа, раскройный мат, лопатка, стилус и сумка для аксессуаров.
Достоинства:
- Встроенный сканер;
- Разные дизайны, шрифты;
- Быстрая, точная работа;
- Простое управление;
- Не занимает много места;
- Хорошая комплектация.
Недостатки:
Дорогое дополнительное оборудование.
iECHO PK-0604
Оснащен интеллектуальными функциями для творчества – от вырезания простых этикеток до фигурной резки. Можно использовать любой листовой материал до 6 мм в толщину: наклейки, винил, синтетическую бумагу, картон разных типов. Максимальный формат – 600×400 мм. Флюгерные ножи работают с невероятной скоростью – 1000 мм/сек. Точность повторения до 0,1 мм. Независимо от выбранной рабочей поверхности – на выходе получается картинка в высоком качестве, без погрешностей.
В отличие от аналогичных предложений оснащен автоматическим подъемом листов из стопки. Подача в зону резки происходит по конвейеру. Ручное позиционирование носителей не требуется – процесс автоматический. Остается только установить специальное программное обеспечение, которое входит в комплект поставки, и разработать шаблон. Пользователи могут ставить проекты в очередь, контролировать траекторию резания, получать историю по выполненным заданиям. В серии PK-0604 появилась дополнительная опция для рисования.
Достоинства:
- Полностью автоматизированная система;
- Защитная функция отключения каретки;
- Способен работать с различными материалами;
- Широкая область применения;
- В базовой комплектации – все необходимые инструменты;
- Компактный, безопасный.
Недостатки:
Высокая цена.
Graphtec FCX2000-60VC
Предназначен для контурной резки, изготовления шаблонов, лекал для пошива одежды/обуви, производства упаковочных материалов, пазлов без использования вырубки. Нож из легированной стали совершает «шаги» со скоростью 400 мм/сек. В наборе идет нож-биговщик, предназначенный для резки плотного картона. Настольный тип позволяет быстро раскладывать материалы для работы. За надежную фиксацию отвечает вакуумный прижим, поэтому можно использовать самые тяжелые, толстые полотна.
Для управления предназначена удобная панель с ЖК-дисплеем. Здесь устанавливаются командные режимы: резка/биговка, скорость, выравнивание. Подключение к ПК осуществляется через сетевой интерфейс Ethernet. Совместим с разными ОС. Можно печатать напрямую с флешки. В комплект поставки входят ножи, держатель для ножей и рулона, лупа, инструменты для регулирования высоты и USB-кабель.
Достоинства:
- Технология вакуумного прижимания;
- Высокая скорость работы;
- Удобный, просто интерфейс;
- Кнопка экстренной остановки машины;
- Широкая сфера применения.
Недостатки:
- Стоимость;
- Тяжелый, требуется отдельное место для установки.
Планшетные режущие плоттеры Graphtec – продукция одного из ведущих брендов в мире. Оборудование совместимо с широким спектром приложений для макетирования. Однако для экономии времени и расхода материалов рекомендуют работать со специализированным программным обеспечением от производителя.
Лучшие светодиодные принтеры
Оптическое позиционирование
Оптическое позиционирование — современная и очень удобная функция, необходимая для исключительной точности резки. Оптический датчик, расположенный в плоттере, по специальным меткам определяет края напечатанного изображения и не дает режущей головке выйти за их пределы. Разные производители внедряют свои способы позиционирования (по частям, по 4 точкам, сложная копия), однако само наличие этой опции существенно упростит работу.
Узнать дополнительную информацию об этом товаре, получить профессиональные рекомендации по выбору, а также купить режущий плоттер нужной модификации вы сможете, обратившись за консультацией к нашим специалистам.
Связаться с менеджерами отдела продаж можно по многоканальному телефону (для московских клиентов) или позвонив на бесплатный номер 8-800-333-10-11 (для региональных клиентов).
Гильотинный резак
Применяется в основном в типографиях и в полиграфии. Принцип работы гильотинного резака в вертикально-горизонтальном резе, т.е. одновременно разрезает в двух плоскостях — нож разрезает сверху вниз и наискось вдоль линии реза, таким образом за 1 раз разрезает от 50 до 800 листов бумаги. Такие резаки бывают механические (ручные), полуавтоматические и автоматические. У многих моделей нож можно снимать и затачивать несколько раз, а потом менять. Многие модели резаков оснащены оптической линейкой и нониусом, что позволяет точно отрезать бумагу. Режущий механизм защищен кожухом, большие гильотины оснащены светодиодами, которые активируют систему электронного торможения при попадании постороннего предмета.
KW-Trio 3948
Полупрофессиональный резак в основном используется в офисах. Размер резака 508х503 мм. Минимальная длина реза — 35 мм, максимальная — 360 мм. С легкостью разрезает пластик и фотобумагу до 50 листов за 1 раз, также разрезает любую стопку бумаги высотой до 5 мм. Очень компактен и удобен в использовании.
Характеристики:
- автоматический прижим бумаги
- тип привода ножа: механический
- блокиратор ножа
- сбоку удобная железная ручка для переноса резака
- пластиковый ограничитель, с помощью которого можно нарезать бумагу одного размера
- механический задний упор (затл)
- разметка в мм и дюймах, также нанесены стандартные форматы бумаги
- отделение для хранения мелочей
- оснащен стальной рукояткой
- в комплекте есть инструменты для тех.обслуживания и запасное лезвие
- экран из ударопрочного пластика гарантирует безопасное использование. При открытии экрана лезвие уходит вверх и остается там до тех пор, пока экран не будет опущен.
- нож повторно затачивать нельзя
- нет подсветки линии реза
- вес резака 6,7 кг
Steiger M-3715
Небольшой гильотинный резак размером 475х475 мм, с длиной реза 370 мм. Разрезает до 150 листов бумаги, высота стопы 15 мм. Нож сделан из высококачественной стали.
Характеристики:
- при нажатии на тумблер появляется подсветка линии реза
- привод ножа механический
- привод затла ручной
- нет биговки, перфорации, волнообразной линии
- быстродействующий прижим
- нож заменяемый и можно подтачивать по 1 разу на каждой из сторон
- задний упор управляется рукояткой
- резка узких полос
- разметка в мм и дюймах, также нанесены стандартные форматы бумаги
- имеется пластиковый ограничитель
- корпус сделан из металла
- экран из прочного пластика гарантирует безопасное использование. При открытии экрана, нож уходит наверх и остается там до тех пор, пока защитный экран не будет опущен.
- вес 22,5 кг
Сегодня я рассказала про часто встречающиеся модели резаков, но на самом деле их очень много и чтобы выбрать свой, нужно почитать отзывы и характеристики резаков нужного вам типа, посмотреть видео по его работе, выбрать место для хранения резака, почитать про безопасность, посмотреть затачивается или меняется нож и сколько стоит его замена.
Для чего вам нужен режущий плоттер?
Современные режущие плоттеры (каттеры) способны работать с большим количеством различных материалов — термопленкой, фотобумагой, дизайнерским картоном, магнитным винилом и другими видами пленки. Выбор конкретного материала во многом определяет размеры плоттера и его стоимость. Например, если вы решили заняться производством наклеек, открыток или планируете работать с фотографиями в домашних условиях — под эти нужды можно подобрать недорогую модель с рабочей областью (шириной материала) до 300-400 мм.
Для широкоформатных материалов необходимо выбрать плоттеры с увеличенной областью реза — до 1900 мм. Такие модели позволят создавать широкие полотна, например, виниловые наклейки на автомобиль или рекламные баннеры.
Перьевые плоттеры (Pen Plotter)
Перьевые плоттеры (ПП) являются электромеханическими устройствами векторного типа и создают изображение при помощи пишущих элементов, обобщенно называемых перьями, хотя существуют различные виды пишущих элементов, отличающиеся друг от друга используемым типом жидкого красителя. Пишущие элементы бывают одноразовые и многоразовые; шариковые, фибровые, пластиковые и другие; с чернилами на водной, пигментной Epson или масляной основе; заполненные под давлением и обычные и т.д. Перо крепится в держателе пишущего узла, который имеет одну или две степени свободы перемещения.
Существуют два типа ПП: рулонные и планшетные. В ПП первого типа перо перемещается вдоль одной оси координат, а бумага — вдоль другой за счет захвата транспортным валом. Как правило, передача усилия перемещения производится за счет силы трения. В ПП второго типа бумага неподвижна, в то время как перо перемещается по всей плоскости изображения. Указанные перемещения выполняются при помощи шаговых (в подавляющем большинстве) устройств или линейных электродвигателей, в результате чего эти устройства создают при работе довольно сильный шум.
Несмотря на то, что принципиально планшетные плоттеры могут обеспечивать более высокую точность вывода информации, в настоящее время на рынке больших ПП (формата А0 и А1) доминируют рулонные плоттеры. Это связано с тем, что точность последних удовлетворяет требованиям подавляющего большинства задач. Дополнительные преимущества у рулонных плоттеров следующие: они более компактны и удобны в работе, а также имеют возможность работать с чертежами большой длины (более десяти метров) или выводить несколько десятков чертежей друг за другом, отматывая при этом и отрезая от рулона лист необходимого размера автоматически.
Плоттеры малого формата (А3) — обычно планшетные. Отличительной особенностью ПП является высокое качество получаемого изображения, в том числе цветного при использовании цветных пишущих элементов. К сожалению, скорость вывода информации в ПП невысока, поэтому производители плоттеров используют все более быструю механику, пытаясь одновременно оптимизировать процедуру рисования, количество перемещений пишущего узла и бумаги, число смен пера, остановок и т.д.
На ПП традиционно выводят графические изображения, получаемые в системах автоматизированного проектирования. Чертеж, полученный, например, в AutoCAD’е, в основном состоит из линий, что соответствует принципу создания изображения векторным плоттером.
Виды плоттеров по способу размещения листа
Носителем для оборудования выступает бумага, картон, пленка, ткань синтетические и другие материалы. Они бывают в виде листов или рулонов. Каждый вид плоттеров предназначен для подачи определенного носителя, отчего зависит его устройство.
Планшетные плоттеры
Устройство оборудования планшетного типа по функциональности напоминает принтер. Работает техника только с листовым носителем. Он неподвижно закрепляется на столе методом магнитной, электрической или механической фиксации.
Устройство планшетных моделей предусматривает наличие большого стола для листов носителя
Планшетные устройства обычно применяют для нанесения изображения в формате А2 и А3. Недостатком является большой размер за счет наличия стола. Из-за этого устройства планшетного типа мало популярны. Востребована такая техника при печати рекламных вывесок огромных размеров.
Рулонные плоттер
Особенностью рулонного оборудования является компактность. Носитель намотан в рулон определенной толщины. Подача происходит по барабану, где в процессе движения рисующий блок наносит изображение.
Устройство рулонных моделей позволяет при компактных размерах оборудования использовать длинные носители, намотанные в рулон
Для аппарата необходимо мало места. Рулонные модели экономят расходные материалы, отличаются лучшим качеством печати. По функциональности аппараты тоже выигрывают. Их устройство позволяет выполнять большее количество задач.
Угол заточки ножа
Не менее важно уделить внимание и углу заточки ножа. Обычно в режущих плоттерах устанавливаются ножи с углами 30º, 45º и 60º. Чем тоньше пленка и чем больше уровень детализации (если вы преимущественно вырезаете миниатюрные объекты), тем меньше должен быть угол ножа
Чем тоньше пленка и чем больше уровень детализации (если вы преимущественно вырезаете миниатюрные объекты), тем меньше должен быть угол ножа
Например, нож, заточенный под углом 30º идеально подойдет для самых тонких пленок — 25-50 мкм. Нож с углом 45º принято считать универсальным — он хорошо справится с большинством термотрансферных и самоклеящихся пленок толщиной 50-100 мкм, типа Oracal. 60-ти градусный нож необходим в случаях, когда требуется разрезать толстый флок или различные виды трансферных пленок толщиной более 100 мкм
Чем тоньше пленка и чем больше уровень детализации (если вы преимущественно вырезаете миниатюрные объекты), тем меньше должен быть угол ножа. Например, нож, заточенный под углом 30º идеально подойдет для самых тонких пленок — 25-50 мкм. Нож с углом 45º принято считать универсальным — он хорошо справится с большинством термотрансферных и самоклеящихся пленок толщиной 50-100 мкм, типа Oracal. 60-ти градусный нож необходим в случаях, когда требуется разрезать толстый флок или различные виды трансферных пленок толщиной более 100 мкм.
Работа на режущем плоттере
Режущий плоттер (иное название – каттер) предназначен для вырезания по заранее разработанному трафарету изображения на пленке, картоне, бумаге. Выбор материала ограничен лишь возможностями ножа катера. Чаще всего плоттер используют для оформления чего-либо, декорирования изображений, а также для изготовления афиш. Каждый день мы можем сталкиваться с работой, выполненной этим аппаратом: стенды с афишами, декор в торговых центрах, различные вывески, проспекты и изображение на вещах, которое наносится с помощью специального термоматериала. Швейные производства могут использовать плоттер, чтобы делать выкройки для одежды и образцы для массового производства. Насколько мы видим, есть много сфер, в которых можно применить данный прибор, это и объясняет его большую популярность.
Сегодня на рынке одними из самых распространённых являются режущие плоттеры Foison. Эта компания заработала свою популярность тем, что создает модели с разнообразными рабочими параметрами. Если плоттер необходим не только для личного использования, но и для выполнения работы на заказ, верным решением будет приобрести его с рабочей шириной 1 метр. Рулоны пленки именно такой ширины являются наиболее популярными. Это позволит сократить количество ненужных обрезков. Для изготовления минимального количества изделий есть возможность купить прибор Foison с рабочей шириной 62 см.
Этапы резки
Пользоваться каттером достаточно просто. Перед началом работы у оператора есть выбор: можно самостоятельно делать рисунки в программном обеспечении для производства изображений, таких как CorelDraw, или же использовать уже готовые клипарты.
Большинство режущих плоттеров используют по следующей технологии.
- Для начала необходимо найти рисунок (уже созданный или сделать самому) который нужно будет вырезать. Иллюстрация вносится в специальную программу (Корел, Инкскейп, Иллюстратор – любая для работы с векторной графикой), большинство из которых имеет способность импортировать рисунки из клипартов.
- После этого выбранный для резки материал вставляется в катер и прижимается специальными роликами .
- Следующим этапом нужно вычислить глубину погружения ножа в материал с помощью тестового запуска. Это нужно, чтобы не нанести вред внутренней подложке.
- Инициируем резку материала с помощью ПК.
- В конце работы ненужные остатки материала убираются.
После выполнения всего вышеперечисленного следует переходить к следующему этапу — нанесению иллюстрации на выбранную поверхность.
Наклеивание пленки
Основу следует тщательно обработать до того, как наносить пленочный материал. На первый взгляд, все может казаться чистым, но при детальном рассмотрении на поверхности можно заметить следы, пятна или другие виды загрязнений.
Чтобы нужное основание не покрылось пылью, не намокло и не запачкалось, его следует обрабатывать перед нанесением рисунка. Достаточно обработать материал любым чистящим средством, затем нанести растворитель, который подходит для данной поверхности, и в конце протереть насухо. После данных манипуляций наклеенный пленочный материал не будет отходить от поверхности.
Зачастую создатели разных рекламных баннеров встречаются с трудностью: перед нанесением нового покрытия им нужно для начала удалить старое. Этот процесс обычно трудный и затратный по времени, особенно, если старое изображение было нанесено на пластиковый материал. В таком случае бывает проще полностью заменить основу, чем пытаться снять с нее намертво приклеенную пленку.
Если пленочное покрытие нужно нанести на автомобиль, верным решением будет использовать профессиональные материалы, вмещающие в составе цитрусовые. Эти концентраты не несут вред людям, не влияют на покрытие и без труда убирают загрязнения. Дополнительно используя специальную лопатку, можно быстро и качественно очистить поверхность и добиться нужного результата.
Контурная резка.
Ну а теперь, непосредственно контурная резка.
Размещение отпечатанного материала.
Материал необходимо разместить в плоттере таким образом, чтобы все отпечатанные метки находились в области резки, а самая ближняя печатная метка была на расстоянии не дальше 1см от начала координат.
На картинке: Pinch rollers – прижимные ролики (для наглядности) Knife origin point – точка, в которой плоттер обнулен (нажата кнопка ORIGIN) – его начало координат. По направляющим видно, что все объекты (в том числе и печатные метки) лежат в области резки плоттера – то есть левее и выше начальной точки. Если у вас плоттер с лево-координатной ориентацией – то у вас все должно быть зеркально, то есть все объекты должны располагаться выше и правее начальной точки.
Резка.
После того, как материал размещен, переведите плоттер в режим приема данных (если такое необходимо) и откройте файл контурной резки. Выделите объект, который будете резать и запустите резки в eCut:
Тут все как обычно с одним маленьким НО – нажимаем не на ПЕЧАТЬ, а на стрелочку рядом с печатью и выбираем “Контурная резка с ручным позиционированием”. Если вы не видите стрелочку рядом с кнопкой – то нажмите правой кнопкой мыши на кнопку и увидите это меню. После нажатия кнопки, eCut сделает свое дело и откроется программа eCom.
Ручное позиционирование.
Если у вас eCom не настроен – то сперва его нужно настроить – вот ссылка. Если eCom настроен, то просто жмем кнопку “Contour cutting” (появится окно предупреждения – соглашаемся) и появляется окно подбора координат:
Вот это, собственно, и есть кульминация всего процесса – обход и коррекция контрольных точек. Управлять и указывать плоттеру контрольные точки можно тремя способами: 1. можно просто нажимать стрелки мышью. 2. можно стрелками на клавиатуре. 3. можно тыкать мышкой на картинку, если метка в пределах +-2см от нужной точки. Каждый способ удобен в той или иной степени – выбирать вам.
В нескольких словах что предстоит сейчас сделать – после нажатия кнопка START вы должны будете указать ближайшую контрольную точку – это точка номер один. Указывать контрольную точку плоттеру нужно способами, описанными выше. Обход точек происходит по часовой стрелке. Далее, нажав кнопку “Set CropMark #1” плоттер перейдет ко второй контрольной точке – ее тоже нужно подогнать, подтвердив нажатием кнопки “Set CropMark #2” и тд до четвертой точки. После нажатия кнопки “Set CropMark #4 and start” плоттер вернется в начало координат и начнет резать с учетом искажений.
Примечание:
Если у вашего плоттера есть лазерная указка, и ее оффсет можно указать в настройках самого плоттера, то все это нужно проделать включив режим лазерной указки (как правило на панели плоттера есть соответствующая кнопка) и подгонять нужно не ножиком, а лазером – так конечно же удобнее.
Если же у плоттера есть указка, а смещение (расстояние от кончика ножа до проецируемой точки лазера) в плоттере нельзя указать, то это можно сделать в настройках eCom. Для этого в настройках (Show options) есть параметры: Laser offset DX – смещение по горизонтали Laser offset DY – смещение по вертикали Методом проб и ошибок эти параметры нужно подобрать. Тут нужно помнить вот что – эти смещения нужно указать не в мм, а в координатах плоттера – как правило это 40 точек на 1 мм, но не всегда.
Ну вот, собственно, и все. Если есть вопросы/пожелания – пишите, обсудим.
История создания плоттера
В разных источниках встречается оборудование под названием графопостроитель. Это и есть плоттеры, которые были изначально так названы. Предназначались машины для черчения схем, таблиц, карт и других графических изображений на носителе большого формата.
Изначально графопостроители были предназначены для печати графических изображений на большом формате носителя
Графопостроители появились с началом развития компьютеризации. В 1959 году на продажу поступила первая модель Calcomp 565. Аппарат вдоль оси колесиками перемещал бумажный носитель. Рисование осуществлялось пишущим пером.
На смену Calcomp 565 пришел усовершенствованный графопостроитель Computervision’s Interact I. Оборудование было оснащено системой автопроектирования. Рисующий элемент заменили шариковым пером. Преимуществом оборудования стала высокая точность изображения. Со временем производитель его модернизировал. Появилась возможность нанесения цветного рисунка разноцветными перьями.
Планшетные модели с высоким разрешением появились в 1970 году. Выпуском оборудования занялись производители HP и Tektronix. Электронные устройства по габаритам напоминали стол.
Современный плоттер является многофункциональным устройством
Современный плоттер — это устройство, служащее для яркой красочной печати с высоким разрешением. Многие модели имеют большую оперативную память и жесткий диск. Появилась дополнительная функция резки. Усовершенствовались рисующие блоки, что позволило использовать носителем не только бумагу, но и другие материалы.
Электродвигатели: шаговые и с серво-прводом
Нож в режущем плоттере двигается за счет двигателя, который обычно бывает двух типов — механическим шаговым или с цифровым сервоприводом. Как следует из названия, механический двигатель перемещает нож с небольшим шагом. Это не новая, но хорошо проверенная технология, основным преимуществом которой является экономичность. Режущие плоттеры с механическим двигателем стоят дешевле аналогов с сервоприводом.
Однако подобное решение имеет весьма существенные недостатки — такие плоттеры более шумные и не могут похвастаться высокой точностью работы. Они легко вырежут большое изображение, но символы или орнаменты размером от полутора сантиметров и менее у них получаются не самого лучшего качества. Шаговая технология не предназначена для вырезания плавных линий или мелких окружностей — контур получится неровным.
Плоттеры, работающие на цифровых серводвигателях, — это более современное оборудование, где подобная проблема решена. Цифровой кодер преобразует команды, поступающие от программного обеспечения, и приводит в движение режущую головку. Отсутствие механических передач делает эти плоттеры намного более тихим в работе
Что еще более важно, нож, управляемый цифровым способом, может поворачиваться и менять направление с высокой точностью. Он одинаково хорошо справится с резкой крупных объектов и миниатюрных символов (например, шрифта высотой около 3 мм)
Что такое плоттер, виды
Современные плоттеры представлены различными видами, каждый из которых предназначен для определенной сферы применения.
Преимущества струйных плоттеров:
- высокое качество печати;
- автоматическая очистка печатающей головки;
- автоматическое выравнивание.
Принцип печати этого устройства похож на обыкновенные струйные принтеры. Они делают качественную печать в большом количестве: текст и изображение получаются чистыми и четкими.
На видео: Шелкография, печать по ткани
Среди недостатков один из главных – невысокая скорость печати. Несмотря на приемлемую цену аппарата, замена картриджей – довольно дорогостоящая процедура. Плоттер оснащен функцией автоматической очистки печатающей головки, при этом вероятность утечки чернил остается. Струйные плоттеры отличаются недолгим сроком службы, потому через некоторое время эксплуатации может потребоваться ремонта и замена составляющих.
Изображение, напечатанное на струйном плоттере, со временем выцветает. Для его сохранения требуется принятие особых мер по сохранению готового изображения, к примеру, ламинирование или использование самоламинирующейся бумаги.
На видео: Как применять плоттер
Термальные плоттеры характеризуются высокой скоростью печати. Печатают по тому же принципу, что и аппараты факсимильного типа. Принцип печати состоит в том, что тонкая лавсановая лента с красящим слоем на восковой основе (с низкой температурой плавления) размещается между бумагой или прозрачной пленкой и термонагревателем.
Организация печатного бизнеса с нуля
На донорной ленте нанесены цветные области каждого из основных цветов. Формат ленты соответствует размерам листа. На бумажный лист изображение переносится с помощью головки из тысячи мельчайших нагревательных элементов, которая переносит цвет с донорной ленты. В месте нагрева восковой пигмент расправляется и остается на листе. Цветная печать на термографическом плоттере занимает в четыре раза больше времени, так как за одну проходку на листе отпечатывается один из четырех основных цветов, а значит и затраты донорного цветоносителя вырастают в четыре раза.
Лазерные и светодиодные плоттеры работают с использованием электрографической технологии передачи изображения. Светодиодные плоттеры – следующее поколение устройств после лазерных плоттеров. На смену сложной системе вращающихся зеркальных призм и линз пришла технология точечных полупроводниковых светодиодов.
Вращающийся селеновый барабан, который выступает промежуточным носителем изображения, заряжается до потенциала в сотни вольт. Скрытое электростатическое изображение создается за счет этого заряда, который снимается световым или лазерным лучом. В итоге мелкодисперсный тонер переносится на бумагу механическим путем. На конечном этапе изображение проходит через нагреватель, в котором запекается тонер.
Светодиодные и лазерные плоттеры широко применяются для печати картографических, архитектурных, дизайнерских схем. Высокая стоимость устройства компенсируется низкой ценой одной страницы и высокой производительностью.
Дополнительные опции плоттера
LCD дисплей — для удобства управления
Поперечный нож — позволяет легко отрезать отработанный материал, а также разрезать материал на листы
Изменяемое давление прижимных роликов — позволяет оператору выбрать оптимальный режим работы прижимных роликов для лучшей подачи материала
Световой указатель — показывает, где будет резать нож и позволяет провести позиционирование вручную. Особенно эффективен при работе со светоотражающими материалами для слежения за вырезанными изображениями
Двунаправленная загрузка материала — в некоторых моделях материал можно загружать и спереди и сзади
Электронный указатель рабочей длины лезвия — отслеживает вылет ножа из держателя в зависимости от толщины обрабатываемого материала. Эта функция позволяет избежать поломки лезвия, плоттера или неудовлетворительных результатов.
Корзина для материалов — для удобства работы с длинными материалами, предотвращает загрязнение материала пылью. Использование корзины рекомендуется при работе в малом или загруженном помещении, где окружающие предметы могут препятствовать правильной подачи материала.
Держатель для рулонных материалов — удерживает несколько рулонов разных материалов, позволяет оперативно менять материалы в процессе работы.
Характеристики печатающих аппаратов
Печатающий плоттер должен отвечать таким критериям.
- Скорость печати. Этот показатель определяется тем количеством листов, которые прибор способен распечатать за минуту. Форматы могут быть самыми разными: А3 и А2 чаще применяется в планшетном виде устройств, а для рулонного идут уже размеры А0 и А1.
- Разрешающая способность техники определяются аналогично принтерному виду, в dpi (точки/дюйм). Чем выше цифры, тем качественнее получится изображение на бумаге.
- В отношении цветности профессиональные плоттеры более качественно и чётко прорисовывают детали. Кроме того, большинство из них работают на профессиональной программной платформе с цветовыми библиотеками и текстурами.
- Для широкоформатных аппаратов важен тип используемой бумаги. Здесь подойдут такие материалы, как баннер, баннерная сетка, ткань, холст, винил или специальная универсальная бумага (всё зависит от модели).
