Как работает сцепление в бензотриммере

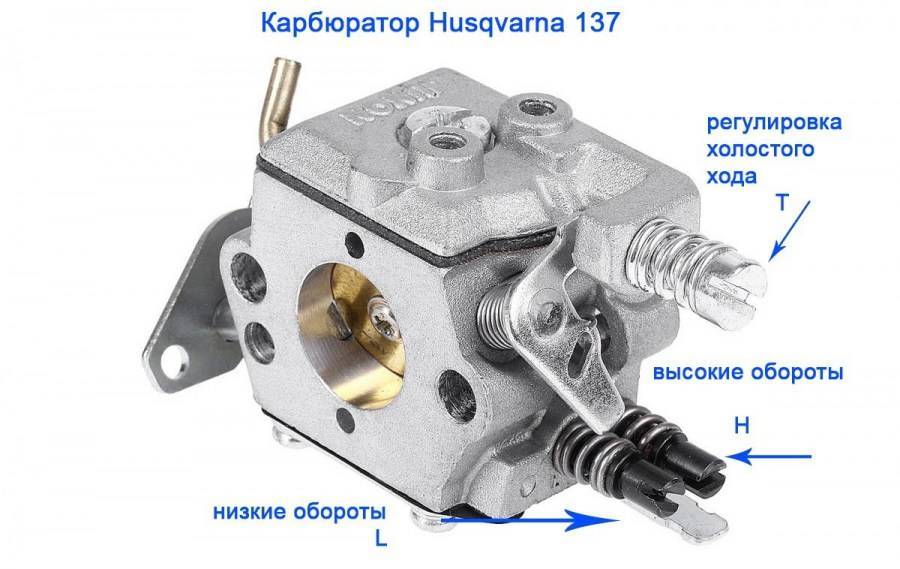

Ремонт карбюратора

В процессе осмотра карбюратора стоит обращать внимание на возможное протекание применяемого топлива, для выявления проблем карбюратора необходимо осуществить следующие мероприятия:

• продувка топливного шланга для устранения возможного засорения элемента;
• проверка и замена прокладки, находящейся между двигателем и карбюратором;
• определение герметичности и поддержания постоянного давления в агрегате.

При необходимости собственноручно можно провести разборку и тщательную чистку узла, с использованием бензина, прочистка жиклера и каналов осуществляется применением сжатого воздуха.

На период обкатки двигателя (это примерно работа триммера на 2-3 баках) количество масла можно увеличить. Например, смешать его с бензином в пропорции 30:1.

Малое количество масла, смешанного с бензином, приводит к усиленному износу цилиндропоршневой группы. Переизбыток масла в смеси хоть и не так фатален, но также вреден. Может произойти закоксовывание поршневых колец, быстрое образование нагара в камере сгорания, падение мощности двигателя. Кроме этого, закоксовывается сетчатый экран глушителя. Поэтому некоторые пользователи (после окончания гарантийного срока на триммер) рекомендуют его демонтировать.

Бензин, используемый в мотокосе – АИ 92. Марка бензина точно прописывается в инструкции по эксплуатации. Не стоит пытаться «форсировать» движок, заливая в него 95-й бензин. Это может привести к перегреву, неустойчивой работе триммера и поломки.

Не рекомендуется оставлять топливо в баке триммера при длительном перерыве в работе. Рабочий день лучше заканчивать, полностью выработав всю смесь. Если этого не сделать, то, поскольку за ночь бензин из двигателя испарится, а тонкая плёнка масла останется, могут засориться жиклёры карбюратора. Это вызовет трудности при следующем запуске двигателя.

Также необходимо соблюдать технику безопасности при хранении топлива. Многие заливают бензин в пластиковую бутыль из-под воды. Стоит ли так делать?

Из чего состоит сцепление

Чтоб не ломать сцепление, нужно знать не только как оно работает поверхностно и какие его функции, но и с каких деталей оно состоит. К основным составляющим частям относят ведомую и ведущую части, механизм отключения и нажимную систему.

Момент вращения двигателя передается от маховика на детали ведущей части, последние в свою очередь передают крутящий момент на ведущий вал КПП. Момент трения обеспечивается благодаря нажимному механизму, который благодаря плотному сцеплению ведомой и ведущей части, дает долгожданный результат движения.

Немаловажным считается выключение сцепления. Так один диск, на котором расположены периферическим образом пружины, расположено в чугунном картере, тот в свою очередь располагается в блок-картере двигателя.

В ведущую часть входит кожух сцепления и маховик, последний в свою очередь крепится к маховику коленчатого вала за счет шести специальных болтов. Нажимной диск размещается в средней части кожуха. Вращающий момент нажимного диска передается от маховика через три выступления, которые имеются в диске и входят в окна кожуха. Ведомый диск, ступица, ведущий вал коробки смены передач являются основными и обязательными составными ведомой части сцепления.

По обе стороны ведомого диска размещены фрикционные накладки, изготовлены из медно-асбестового состава (или же иного металлоасбестового состава), которые выдерживают необычайно высокую температуру и известны своими фрикционными свойствами. Со ступицей ведомый диск соединен заклепками либо же через пружины. Эти пружины являются составной частью пружинно-фрикционного гасителя вращающихся колебаний (то есть демпфера)

МЕХАНИЗМ СЦЕПЛЕНИЯ

Механизм сцепления

представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Механизм сцепления состоит из

• картера и кожуха,
• ведущего диска (которым является маховик двигателя),
• нажимного диска с пружинами,
• ведомого диска с износостойкими накладками.

Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть — включить сцепление. И это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.Сцепление включено Как это сделать? Для этого надо всегда правильно отпускать педаль сцепления, только в три этапа.

На первом этапе

работы по включению сцепления — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

На втором этапе

– удерживаем ведомый диск от какого-либо перемещения, т.е. на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.

На третьем этапе

— маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля. Это соответствует состоянию механизма сцепления – включено, автомобиль едет. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления

водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.Сцепление выключено Действия водителя по выключению и включению сцепления в течение поездки повторяются много раз. Однако,освоив работу с педалью сцепления в три этапа , позже это войдет в привычку, которая обеспечит плавность хода автомобиля и комфортность пассажирам.

Виды механизмов сцепления

Механизмы сцепления можно классифицировать:

• по способу управления – сцепление с механическим, гидравлическим, электрическим или комбинированным приводом (например, гидромеханическим);
• по виду трения – сухое (когда фрикционные накладки работают в воздушной среде) или мокрое (сцепление, работающее в масляной ванне);
• по режиму включения – постоянно замкнутые и непостоянно замкнутые;
• по числу ведомых дисков – одно-, двух-, или многодисковые;
• по типу и расположению нажимных пружин – с расположением нескольких цилиндрических пружин по периферии нажимного диска и с центральной диафрагменной пружиной;
• по числу потоков передач крутящего момента – одно-, или двухпоточные.

При использовании гидравлического привода сцепления величина полного хода педали остаётся постоянной (это обеспечивается наличием у педали сцепления возвратной пружины). Однако величина её рабочего хода меняется, компенсируя уменьшение толщины ведомого диска в результате износа: чем меньше становится толщина диска, тем, при том же полном ходе педали сцепления, бо́льшим оказывается её рабочий ход, и тем «выше» (ближе к концу обратного хода педали при её отпускании) срабатывает сцепление.

У педали сцепления с механическим тросовым приводом полный ход прибавляется по мере износа ведомого диска (педаль сцепления приподнимается вверх относительно уровня пола), вместе с этим увеличивается и её рабочий ход. Свободный ход педали устанавливается регулировкой длины троса. Он составляет в нормальном положении порядка 30…40 мм.

По своей конструкции, сцепление бывает электромагнитного, фрикционного или гидравлического типа.
Фрикционный вариант сцепления обеспечивает передачу вращающего момента при помощи силы трения. Сцепление электромагнитного вида контролируется посредством магнитного поля. В гидравлическом варианте сцепления связь обеспечивается под воздействием потока гидравлической жидкости.

Сцепление является электромагнитным, если сжатие ведущих и ведомых элементов механизма производится посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии.
Этот редкий вид сцепления устанавливался на некоторых модификациях машин с ручным управлением. Между ведущим и ведомым дисками находился ферромагнитный порошок, не мешающий раздельному вращению валов. Но после подачи электрического тока в обмотку электромагнита порошок «затвердевал» и передавал крутящий момент.

Для высоких нагрузок, таких как грузовые и спортивные автомобили, применяется также керамическое сцепление с высоким коэффициентом трения, однако оно «схватывает» резко, поэтому непригодно для использования в стандартных автомобилях.

Наиболее распространённый тип – фрикционный. В зависимости от количества используемых дисков, оно может быть однодисковым, двухдисковым или многодисковым.

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

• верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
• средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
• нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Определение причин неисправности

Если двигатель триммера не запускается или глохнет сразу после запуска, при перегреве редуктора или в процессе функционирования устройства слышны посторонние шумы и явно ощущается вибрация важно произвести визуальный осмотр и выявить нерабочий узел

Для оптимизации подготовительных мероприятий перед ремонтом следует провести простую диагностику и поэтапно проверить:

• наличие топлива в бачке и смазки в основных узлах;
• исправность свечи зажигания и ее работоспособность;
• чистоту топливного и воздушного фильтра мотокосы;
• засоренность выпускного канала и сапуна устройства;
• качество используемых горюче-смазочных материалов.

Для определения функциональной работоспособности зажигания бензокосы, следует определить, работает ли свеча, протестировав появление искры при соприкосновении с корпусом функционального устройства.

Саму свечу зажигания можно сменить на новую, предварительно проведя просушку свечного канала, при необходимости старый элемент тоже сушится, чистится специальными приспособлениями и возвращается на место.

Какие задачи выполняет сцепление для мотоблока

Сцепление для мотоблока выполняет следующие функции:

• передает крутящий момент;
• гасит колебания вращения;
• плавно переключает передачи;
• соединяет шестерни;
• подключает и отключает соединение двигателя с КПП;
• отсоединяет трансмиссию от маховика.

В зависимости от конструкции культиватора сцепление бывает различных видов.

Центробежная система использует тросик сцепления на мотоблоке, маховик, вал, ручку, диск, шайбу. При больших нагрузках система пробуксовывает, поэтому широко не применяется.

Гидравлическое сцепление мотоблока передает движение поршню при давлении на педаль через шатун, который направляет рабочую жидкость по каналу выжимным способом. Поршень действует на рычаг через шатун, ручка возвращается обратно при помощи пружины.

Автоматическое сцепление на мотоблок устанавливают на мотокультиваторы с большой мощностью двигателя. Однодисковые и многодисковые системы обеспечивают плавность включения агрегата и начала его движения.

Принцип действия и устройство триммера для травы

Триммер для травы. Это садовый инструмент для обрезки зеленой растительности с мягкой ножкой, а не с толстым мертвым деревом. В отличие от газонокосилок, устройства имеют малый вес и несут оператора на ремнях, а не катят колеса по земле. Легкий вес позволяет легко транспортировать устройства на рабочее место и быстро перемещаться с места на место.

Используя режущую часть триммера, вы можете:

• Поддерживать низкую высоту травы на газоне;
• Косить его между домами и вдоль дорожек;
• Убрать заросли мертвой древесины возле проезжей части;
• Срезать растительность прямо под забором;
• Возделывать зеленые берега прудов.

Триммеры имеют низкую стоимость, в отличие от газонокосилок, а повышенная маневренность делает их более удобными в использовании. Жители частного сектора и коммунальные службы, а также предприятия покупают такой инструмент для ухода за существующей территорией.

Процесс садовых инструментов заключается в нанесении тела на тело оператора с помощью специальных ремней. Головка триммера подводится к траве, а кнопка на ручке запускает двигатель. Крутящий момент передается на катушку через жесткий вал в трубке устройства. Головка содержит режущий элемент, который срезает стебли травы на высокой скорости.

Для предотвращения ударов твердых предметов и ударов палочек по лицу предусмотрено защитное покрытие, покрывающее 40% окружности диаметра режущей части инструмента.

Большинство современных триммеров имеют следующее устройство:

1. Двигатель (электрический или бензиновый);

2. Топливный бак (в случае двигателя внутреннего сгорания);

4. Ручка для направления (1-2 шт.);

5. Жесткий вал для передачи вращения от двигателя;

6. Шпулька с режущим элементом (леска или нож);

7. Защитное покрытие;

8. Крепление ремня.

Не заводится двигатель бензопилы

• есть ли топливо в бачке;
• исправность свечи зажигания;
• чистоту воздушного и топливного фильтра;
• чистоту сапуна и выпускного канала.

Необходимо убедиться, что свеча рабочая, даёт искру при соприкосновении с корпусом. В таком случае необходимо просушить свечной канал, почистить и просушить саму деталь. Можно свечу поменять, но канал всё равно нужно сушить в течение 40 минут. Проверить исправность высоковольтного провода, может не всегда есть контакт. Неисправность в блоке зажигания при ремонте бензокосы, своими руками не устранить.

Если при снятом воздушном фильтре и двигатель не глохнет, причина в нём – требуется замена или очистка

Замену фильтра на топливе ведут с большой осторожностью. После проверить чистоту сапуна, убрать сетку глушителя и прочистить выпускной канал

Следующим этапом станет ремонт карбюратора, где придётся найти неисправность и устранить её, принимая во внимание крошечные размеры деталей. Если простейшие операции не принесли результатов, для того чтобы не нарушить тонкую настройку системы, ремонт лучше доверить специалисту

С чего начать диагностику и как правильно вести ремонт бензокосы своими руками, ознакомьтесь на видео:

Не заводится двигатель бензопилы

Если механизм не заводится, сразу глохнет, последовательно проверить:

• есть ли топливо в бачке;
• исправность свечи зажигания;
• чистоту воздушного и топливного фильтра;
• чистоту сапуна и выпускного канала.

Необходимо убедиться, что свеча рабочая, даёт искру при соприкосновении с корпусом. В таком случае необходимо просушить свечной канал, почистить и просушить саму деталь. Можно свечу поменять, но канал всё равно нужно сушить в течение 40 минут. Проверить исправность высоковольтного провода, может не всегда есть контакт. Неисправность в блоке зажигания при ремонте бензокосы, своими руками не устранить.

Если при снятом воздушном фильтре и двигатель не глохнет, причина в нём – требуется замена или очистка

Замену фильтра на топливе ведут с большой осторожностью. После проверить чистоту сапуна, убрать сетку глушителя и прочистить выпускной канал

Конструкция и принцип действия механизма сцепления бензопилы

Большинство лесопильных предприятий не понимают принцип действия механизма сцепления бензопилы. Не обязательно знать принцип работы на работе, но в случае неисправностей вам нужно будет узнать конструкцию и особенности сцепления бензопилы.

Современные бензопилы оснащены центробежными механизмами сцепления. Центробежная муфта. Это означает, что ее производительность зависит от крутящего момента двигателя. Основным назначением сцепления на бензопиле является обеспечение передачи крутящего момента от коленчатого вала двигателя к гарнитуре (цепи) пилы. Устройство работает в автоматическом режиме, и как это происходит, мы узнаем подробно.

Механизм сцепления состоит из следующих конструктивных элементов:

• Барабан со съемной или несъемной звездочкой является зубчатой ​​передачей
• Прокладки трения. Под действием центробежной силы они движутся, зацепляясь с барабаном
• Пружина. Обеспечивает давление коленчатого вала

Теперь о принципе работы бензопилы сцепления. Когда запускается двухтактный двигатель инструмента, коленчатый вал начинает вращаться. Муфта прикреплена к валу, с которым цепь соединена звездочкой. Когда бензопила работает на холостом ходу (частота вращения вала до 2700 об / мин), то есть спусковой механизм акселератора не растягивается, пружина прижимает фрикционные колодки, так что крутящий момент не передается на барабан.

Как только пила выбирает инструмент и начинает увеличивать скорость (максимум 14000 об / мин), цепь начинает двигаться на шине. Это связано с тем, что скорость вращения коленвала увеличивается. Из-за силы инерции фрикционные прокладки (также называемые противовесами) движутся и сцепляются с внутренними стенками барабана. В результате барабан движется, что связано звездочкой. Вращающаяся звездочка ведет цепь.

Принцип действия механизма прост, из-за его простой конструкции. Если эта часть выходит из строя, бензопила не будет работать должным образом. Подробное описание работы механизма сцепления бензопилы описано в этом материале.

Не заводится триммер на холодную какие причины

Для начала разберем ситуацию, когда невозможно запустить двигатель бензокосы на холодную. Что это означает? Наверняка косари сталкивались с такой ситуацией, когда триммер заводится на горячую просто отлично, но стоит только сделать небольшой перерыв, как возникает проблема. Эта проблема с запуском двигателя после его остывания. В чем может быть причина? Конечно, все вышеописанные факторы никто не исключал, но если ситуация встречается постоянно, тогда нет необходимости их проверять. Если на горячую бензокоса заводится хорошо, а на холодную возникают проблемы, тогда следует искать причины внутри ЦПГ (цилиндро-поршневой группы).

Для выявления неисправности понадобится воспользоваться компрессометром. Вкручиваем компрессометр в отверстие вместо свечи, и после этого приводим в действие ручку стартера. Измеряем давление внутри цилиндра — компрессию. Величина компрессии должна быть на уровне порядка 8-12 атмосфер. После того, как инструмент прогрелся (достаточно поработать 15-20 минут), следует повторить процедуру проверки. Если компрессия на горячем двигателе ниже 8 атмосфер, значит уместна неисправность ЦПГ. Это означает, что изношены кольца, поршень и стенки цилиндра.

Исправить ситуацию можно путем замены ЦПГ

При снижении компрессии двигателя, увеличивается расход топлива, а также падает производительность инструмента. Работать таким инструментом можно, однако с каждым последующим часом работы увеличивается износ. В один день бензокосу вовсе невозможно будет запустить даже при прогреве.

Это интересно! Прогреть двигатель бензокосы с низкой компрессией можно путем дергания ручки стартера. При прогреве происходит расширение металл, тем самым возрастает компрессия.

Принцип действия

Подготовленная топливно-воздушная смесь

уходит вкамеру сгорания из карбюратора через впускной канал.В коленчатом вале есть специальноеуглубление , посредством которогогорючее подаетсявертикально вверх по цилиндру.

Когда происходит такт сжатия

, то естьпоршень поднимается к верхней мертвой точки,система зажигания вырабатываетискру и происходит воспламенение.Энергия газов заставляетпоршень двигаться вниз , одновременноотработанные газы отводятся в выпускной коллектор и глушитель.

При возвратно-поступательных движениях

кривошипно-шатунного механизма коленчатый валпередает вращение на приводной вал, которыйсоединен с редуктором. Такая передача возможна только приподключении сцепления . Вращаясь,редуктор заставляет крутитьсяисполнительный элемент ,

входящий в контакт с обрабатываемым материалом

. За счетвысокой скорости поверхность режущего элемента с малым поперечным сечениемрассекает , встречающиеся на путитравянистые растения икустарники . Регулирование оборотов происходитстепенью нажатия накурок газа .

Уход за режущими узлами бензокосы

Пильная гарнитура со временем тупится или изнашивается. Работа с инструментом становится напряжённой, нагрузка увеличивается, качество прокоса ухудшается. Металлические пильные полотна затачивают, пластиковые меняют.

Если режущим инструментом служит леска, она постепенно изнашивается, и в катушку устанавливают новый материал. Принцип работы резака с леской заключён в постепенном раскручивании катушки под действием центробежной силы. При контакте с травой леска истирается, из катушки подаётся постепенно. Особая намотка нужна для того чтобы два режущих элемента выходили одновременно и не путались между собой.

На рисунке показано, как правильно наматывать леску на катушку бензокосы. Перед тем, как намотать новую леску необходимо:

• отвинтив насадку, аккуратно снять крышку, придерживая пружину рукой;
• из катушки убрать обрывки старой лески;
• отмерить 5 метров новой струны и сложить её пополам;
• в катушке направляющие под 2 конца, зацепить средней частью за выемку и наматывать по направлению стрелок для каждой половины струны;
• оставшиеся 20 см провести через специальные выемки на противоположных концах катушки;
• установить пружину и шайбы, вывести концы лески наружу, закрыть барабан крышкой.

Для того чтобы лучше усвоить, как поменять леску на бензокосе, смотрите видео.

Разборка и чистка глушителя

Если двигатель работает нормально на низких оборотах и ​​начинает задерживаться на высоких оборотах, причина может быть скрыта в крышке свечи зажигания, забитой продуктами сгорания.

• Снять глушитель;
• Разбирать (есть неразделимые модели);
• Очистить отложения моющими средствами;
• Высыхать;
• Установить на место.

Химическая чистка не допускается, так как при загаре содержатся канцерогенные вещества, которые при вдыхании опасны для здоровья. После снятия глушителя ветку закрывают чистой тканью.

Неисправности в бензопиле указывают на возможную закупорку глушителя

Состав топливной смеси должен контролироваться, чтобы предотвратить засорение глушителя. Количество масла не должно превышать нормы, рекомендованные производителем. Низкое качество масла также отрицательно влияет на производительность двигателя.
