Как проверить катушку зажигания на бензопиле партнер

Устройство системы зажигания

Данная часть бензоинструмента имеет следующую типовую структуру:

• магнето;
• электрокабель;
• свеча зажигания;
• клавиша отключения.

Общими их элементами являются:

• размещенные в ободе магниты;
• катушка зажигания, состоящая из сердечника и трансформаторных обмоток;
• свеча.

Последний элемент считается одним из наиболее важных, поскольку именно по виду свечи зажигания в большинстве случаев можно произвести визуальную диагностику всей зажигательной системы бензиновых агрегатов.

Образование искры – непростой процесс. Для начала необходимо, чтобы создалось магнитное поле в самой катушке, что возможно благодаря 2-м магнитам. Когда происходит замыкание контактов первичной обмотки, начинает возникать несильный электрический импульс. Соответственно, при их разомкнутости нет ни магнитного поля, ни электродвижущей силы вторичной обмотки.

При этом идет образование электротока с высоким напряжением и подача на свечу, что дает ту самую искру, поджигающую горючую жидкость. Обычно в этот момент поршень локализуется рядом с мертвой точкой, а точнее – на 0,4 см ниже ее положения. Стоит отметить, что контактное зажигание, которое устанавливалось на бензопилы еще в начале 90-х гг. и дошедшее к нам вместе с бывшей в употреблении техникой, на современном техническом этапе уже отжило себя.

Поэтому, в нынешних модификациях, которые презентуют нам ведущие фирмы-изготовители, установлено бесконтактное электронное зажигание, которое намного проще и регулировать, и обслуживать.

• Зарядная катушка ≈ 3,26 кΩ.
• Высоковольтная катушка:

Стартер: устройство, установка пружины

Стартер в конструкции бензопилы предназначен для осуществления запуска. Чем раньше удастся выявить и устранить проблему, связанную с ним, тем продолжительней будет срок службы других деталей.

Стартер работает следующим образом: в корпусе пилы находится паз, в который прикреплена ручка со шнуром. Если резко поднять ручку, то потянется и шнур, при этом зацепится барабан. Вследствие чего начинает раскручиваться барабан со шпицами, располагающийся на валу. Одновременно с этим благодаря раскручиванию коленчатого вала топливная смесь сжимается. Если ручка опускается, то вал останавливается.

Если увеличивать мощность пилы, то происходит увеличение количества топливной смеси. Поэтому требуется больше рывков ручки стартера, чтобы осуществить запуск двигателя. Для того, чтобы ускорить возврат барабана, на производстве ставят специальную стальную возвратную пружину. Помимо этого применятся и другие методы:

• Установка заслонки для предварительного обогащения смеси;
• Выполнение монтажа автоматического клапана декомпрессии;
• Чтобы подкачать топливо перед запуском, устанавливают праймер.

Использование таких методов помогает двигателю заводиться быстрее. Это особенно чувствуется при запуске на холодный мотор и в холодное время года.

Как выставить зажигание на бензопиле?

Довольно часто владельцы бензопил сталкиваются с проблемой, при которой двигатель инструмента не запускается. Одной из основных причин этой поломки служит неисправность системы зажигания, а именно – сбой заводских настроек узла.

В первую очередь владельцу пилы потребуется отвернуть защитный резиновый колпачок и проверить свечу под ним. Вполне возможно, что ее заливает маслом, которое препятствует попаданию подаче тока на свечу. В таких случаях проблема кроется не в системе зажигания, а в топливной системе, а именно – в разгерметизации каналов.

Регулировка зажигания бензопилы выполняется достаточно просто;

1. Для начала ослабьте болты, фиксирующие элементы системы зажигания;
2. Установите пластину от пластиковой бутылки между катушкой и маховиком;
3. Затяните болты до конца.

Зажигание бензопилы. Устройство,схемы,неисправности.

Система зажигания бензопилы — это целый комплекс элементов, с помощью которых при запуске двигателя появляется искра. Она нужна для того, чтобы поджечь топливо и привести мотор в состояние полноценной длительной работы. Главным элементом системы зажигания является свеча, которая должна поджигаться всякий раз, когда двигатель находится в нужном цикле работы. И хоть система является надежной и продуманной, но иногда требуется ее ремонт, поэтому пользователю нужно знать, как устроена его бензопила, а также что он может сделать для ремонта ее системы зажигания.

Устройство системы зажигания современных бензопил

Магнето Stihl MS 180

Ранее системы зажигания были довольно ненадежными, но сейчас они усовершенствовались. Так, в их системе управления есть элементы, регулирующие импульс в зависимости от того, какая скорость пилы. За счет этого двигатель работает более эффективно, что повышает общий КПД инструмента. Кроме того, такие элементы важны, потому что с ними проще запустить изначально пилу.

Не менее важный факт — надежность современных систем. Если раньше зажигание выходило из строя очень часто, то сейчас все компоненты его настолько прочные и качественные, что в ремонте нуждаются крайне редко.

Итак, современная система зажигания бензопилы — это маховичный магнето, свеча зажигания, провод и кнопка выключения зажигания. Различают контактные и бесконтактные магнето. Устройство первого довольно простое: постоянные магниты (установлены в ободе маховика), катушка зажигания, конденсатор и прерыватель. Катушка, в свою очередь, включает сердечник, а также первичную и вторичную обмотку трансформатора. Еще один немаловажный элемент — свеча зажигания. Ее конструкция такова: центральный и боковой электроды, изолятор, внешний корпус.

Прерыватель и первичная обмотка катушки соединены последовательно. Выключение прерывателя происходит за счет наличия на коленчатом валу кулачка. Первичная обмотка последовательно соединяется не только с прерывателем, но и с кнопкой выключения. Магнето монтируется в картер слева, закрепляясь основанием на две шпильки и гайки.

С помощью маховичных магнитов происходит образование магнитного поля, пересекающего катушку. За счет этого, если контакты в первичной обмотке замкнуты, образуется слабый ток. Соответственно, когда контакты разомкнуты, магнитного поля нет и индуцируется ЭДС во вторичной обмотке. За счет этого образуется ток высокого напряжения, который подается на свечу и дает искру для зажигания топлива. В этот момент поршень почти находится возле верхней мертвой точки (на 4 мм ниже ее).

Итак, давайте начнем!

Что все-таки для вас пригодиться?

• Во-1-х, аннотация по эксплуатации самого устройства.
• Во-2-х, тахометр. Особенности и преимущества бензопилы партнер 371 и технические характеристики partner 371, самостоятельная регулировка зажигания и карбюратора. Зачем конкретно он нам пригодиться, разглядим незначительно позднее.
• В-3-х — отвертка.

Как ни удивительно, это все, что нам будет необходимо.

Для начала пристально ознакомьтесь с устройством вашей пилы. Что для вас нужно сделать сперва, так это найти где находятся жиклеры карбюратора, также что даже важнее жиклеров — регулировочные винты. Цена бензопилы партнер 350 от 5 регулировку карбюратора бензопилы работе — видео. Обычно, должно быть два-три винта. Настройка бензопилы партнер 350 s, регулировка карбюратора бензопилы партнер 350. Какой-то из них регулирует холостые обороты, а два других – низкие и высочайшие.

Конкретно их для вас нужно будет регулировать, или подкручивать, или откручивать, чтоб обогатить либо обеднить топливную смесь.

Если вам необходимо обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтобы отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также необходимо либо покрутить по часовой стрелке для того, чтобы увеличить частоту оборотов, или же, как вы уже догадались, в противоположном направлении, чтобы их уменьшить.

Главная страница » Как Установить Зажигание На Бензопиле Партнер

Особенности современных электронных систем зажигания

Сегодняшние системы зажигания изменились и имеют особенности, которые изменяют импульс в зависимости от скорости пилы. Такая «кривая» запрограммирована в «чипе» и помогает пиле производить больше энергии, таким образом измененный импульс дает больше времени гореть топливу, тем самым получая больше энергии заложенной в топливе. В дополнение к большей мощности, некоторые системы зажигания облегчают начальный запуск пилы.

В то время как системы зажигания делают все мощнее и мощнее, сами компоненты становятся все меньше и более прочным. В наше время выход из строя катушки зажигания бензопилы — большая редкость.

Системы зажигания прошли долгий путь за последние десять лет, но инженеры говорят, что новые технологии будут стимулировать еще большие улучшения в ближайшие годы.

Надеюсь, эта информация поможет вам диагностировать и устранить проблемы с системой зажигания вашей пилы. Если Вам не удалось устранить поломку, мы всегда рады видеть Вас в нашей мастерской. Мы предлагаем только качественный ремонт бензопил. Телефон нашей мастерской 8(499) 390-93-49

голоса

Рейтинг статьи

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется оглядеть провода, которые связны с катушкой. Так вы сможете найти:

Принципиально! Повреждение внутренней изоляции при осмотре нельзя идентифицировать.

Если при первичной оценке катушки все в порядке, необходимо находить причину поломки в тумблере (необходимо отсоединить модуль от проводов). Не понимаете, как проверить зажигание на бензопиле? Для начала:

• оценивают состояние электрода (он может выйти из строя из-за износа), инспектируют целостность изолятора из керамики;
• осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
• карий налет на керамике обмотки показывает на прогуливающую искру;
• отыскивают трещинку в свече (трескается время от времени колпачок).

Пристально осмотрите катушку на наличие следов горючего. Свеча должна быть сухой (присутствующие следы отложений обязаны иметь светлый цвет). Если вы отыщите избытки горючего, то неувязка может быть в карбюраторе, который, подавая огромное количество бензина, заливает свечу. Не считая того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Порядок проверки и настройки правильной работы двигателя

Наиболее уязвимым элементом карбюраторного двигателя является свеча. Она же позволяет судить о вероятных причинах неисправности отдельных агрегатов бензинового мотора. Рекомендуется следующий порядок действий.

1. Демонтировать свечу и произвести ее осмотр. Сухая свеча с легким коричневым оттенком электродов может считаться исправной.

2. При обнаружении следов топлива на свече следует проверить работу карбюратора, который дает в цилиндр избыточное количество бензина, заливая его. Наличие темного налета свидетельствует о вероятных изменениях в геометрии цилиндра или поршня.
3. Если внешний вид свечи не выявил отклонений от нормы, проверяют работоспособность электрической схемы. Сначала высоковольтный кабель, подающий напряжение на свечу, подносят с небольшим зазором к цилиндру и приводят в движение шнур стартера. При этом должна возникать искра пробоя. Ее отсутствие может говорить о неисправности кабеля. В этом случае его проверяют тестером и меняют на исправный, если обнаружится его надлом или повреждение изоляции.
4. В случае исправности высоковольтного кабеля следует проверить катушку зажигания и провод, идущий к кнопке отключения. Если визуальный осмотр не выявил явных повреждений, надо прозвонить катушку зажигания, сравнив показания тестера с характеристиками, указанными в инструкции по эксплуатации бензопилы. При обнаружении неисправности придется заменить весь блок на аналогичный.

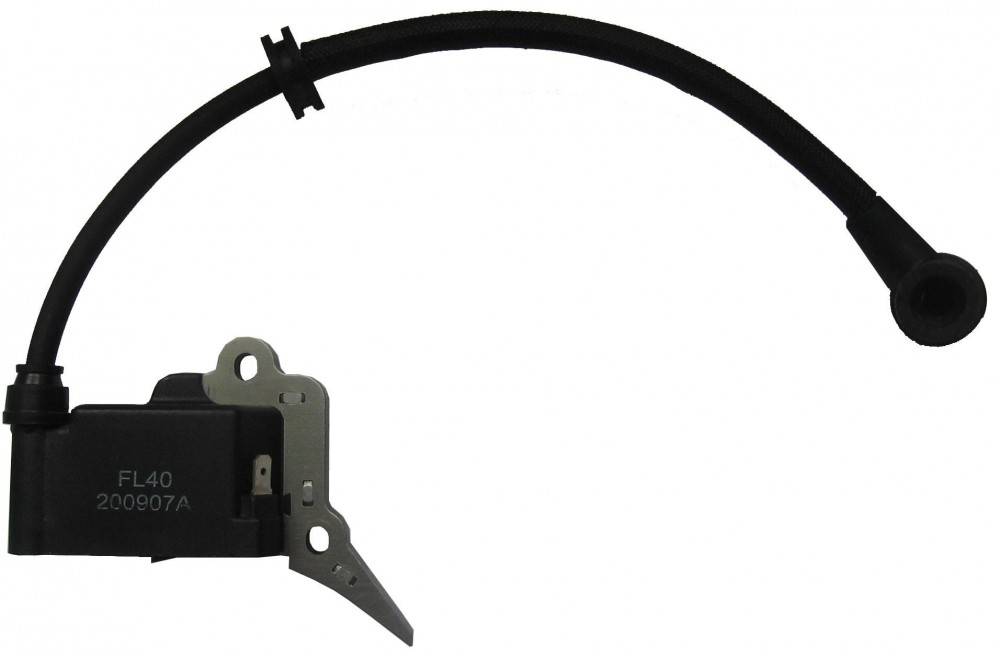

Катушка зажигания бензопилы

В процессе установки на двигатель нового электрического модуля следует настроить зазор магнето. Оптимальное расстояние между маховиком и катушкой зажигания составляет для большинства бензопил 0,2-0,4 мм.

Зазор между магнето и маховиком

При столь малом зазоре использовать для прямого измерения доступный измерительный инструмент не удастся. На практике для пилы Хускварна применяют шаблон в виде прокладки, вырезанной из тонкого и гибкого листового материала необходимой толщины. Его зажимают в пространстве между маховиком и катушкой при ее установке, а затем вытягивают наружу.

Чтобы не требовалось прибегать к регулировке зажигания, эксплуатируйте инструмент аккуратно, избегая ударов. В частности, это касается бензопил с электронными чипами в системе зажигания, так как они очень чувствительны к механическим повреждениям.

На бензопиле Stihl 180 нет искры

Основной неисправностью, из-за которой бензопила Stihl MS 180 не заводится, может быть отсутствие искры между электродами на свече зажигания. Признаки этой неисправности можно обнаружить если выкрутить свечу и осмотреть. Обнаружив при осмотре, что свеча мокрая, необходимо приступать к поиску причины отсутствия искры на свече зажигания.

Неисправна свеча зажигания

Первое что необходимо сделать — проверить работоспособность свечи.

Сделать это довольно легко. Свеча вставляется в колпачок высоковольтного провода и прижимается к цилиндру двигателя, после чего несколько раз производятся движения стартером, если между электродами свечи искра не наблюдается, значит она неисправна или неисправен модуль зажигания.

Для того чтобы узнать наверняка, что проблема в свече зажигания, необходимо проверить заведомо исправную аналогичным образом. Если в результате проверки искра появилась, значит проблема найдена и для устранения неисправности заменяем свечу пилы на новую.

Проблемы с катушкой зажигания

Катушка зажигания, её ещё называют модуль, имеет неразборную конструкцию, поэтому очень сложно определить её работоспособность без специального инструмента. Если искра на рабочей свече так и не появилась, возникают подозрения, что виновата катушка. Но не стоит сразу же снимать старую катушку и бежать в магазин, проблемы могут иметь немного другой характер.

Отсутствует зазор между маховиком и модулем зажигания

В некоторых случаях отсутствие искры на свече зажигания, объясняется неправильным зазором между контактами модуля зажигания или маховиком. Он может быть больше, а также его может совсем не быть, и тогда на поверхности маховика будут наблюдаться царапины, образовавшиеся в результате соприкосновения с контактами катушки.

Проверить и выставить зазор, не имея специального инструмента — можно. Для этого понадобится снять стартер, ослабить два винта крепления катушки и проложив между контактами маховика и модулем зажигания пластинку, вырезанную из пластиковой бутылки, затянуть винты крепления модуля.

Если после такой регулировки зазоров искра появилась, все в порядке, можно продолжать работу бензопилой Штиль 180, если нет, необходимо повторно осмотреть и проверить не задевает ли маховик за контакты катушки снова. Допустим в результате проверки обнаружено, что после регулировки зазора, его опять не стало. Значит причина, вероятнее всего, в подшипниках коленчатого вала.

Дефектные подшипники коленвала

При дефекте подшипников коленчатого вала, на нем наблюдается небольшой люфт. Проверить наличие люфта можно пошатав маховик бензопилы Штиль 180 из стороны в сторону. Если люфт есть, значит под действием своих магнитов, маховик притягивается к контактам катушки зажигания, т. к. люфт на подшипниках позволяет ему сделать это и в результате искра пропадает.

Еще из-за этой неисправности Stihl MS 180 не развивает обороты, они словно плавают, либо просто не достигают максимальных значений.

Замена подшипников коленчатого вала

Заменить подшипники коленчатого вала лучше в специализированном сервисе, т. к. при замене потребуется полностью разбирать бензопилу Штиль 180 и снимать все его основные узлы.

Без определенного опыта или хотя бы навыков ремонта аналогичных бензопил провести замену подшипников коленчатого вала качественно, не получится.

Итак, с отсутствием искры мы разобрались, но что делать если искра есть, а ответа на вопрос, почему не заводится бензопила Штиль 180, нет. Причина может скрываться в топливной системе.

Кстати, многие покупателю задаются вопросом брать или нет 170 модель, она очень похожа на 180, более подробно, читайте в сравнительной статье, здесь.

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется осмотреть провода, которые связны с катушкой. Так вы можете обнаружить:

• механическое повреждение;
• обрыв.

Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

• оценивают состояние электрода (он может выйти из строя из-за износа), проверяют целостность изолятора из керамики;
• осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
• коричневый налет на керамике обмотки указывает на гуляющую искру;
• ищут трещину в свече (трескается иногда колпачок).

Внимательно осмотрите катушку на наличие следов топлива. Свеча должна быть сухой (присутствующие следы отложений должны иметь светлый цвет). Если вы найдете излишки топлива, то проблема может быть в карбюраторе, который, подавая большое количество бензина, заливает свечу. Кроме того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Тщательная проверка

Если предварительная оценка состояния катушки результатов не дала, нужно провести тщательную диагностику.

Специалисты рекомендуют взять мультиметр и проверить уровень сопротивления катушки. Изучите оптимальные показатели вашей модели (эта информация есть в инструкции к бензопиле). Учтите, что иногда «прозвон» заканчивается показанием «разрыв цепи», паниковать не стоит, так как во многих пилах используют полупроводниковые детали. Положительный результат проверки указывает на наличие неисправности.
Проверка исправности электрической схемы. Кабель прислоняют к зазору между цилиндром и катушкой. При отсутствии искры пробоя, можно сделать вывод о неисправности высоковольтного кабеля, повреждениях внутренней изоляции.
Проверка наличия искры (также используется специальный прибор). Устройство для тестирования размещают между выводом катушки и колбой свечи (это место называется разрывом цепи)

Обратите внимание на данные, отображенные на экране измерительного прибора, сравните их с оптимальными для вашей бензопилы. Этот метод проверки могут позволить в «домашних условиях» не все, так как специальное оборудование стоит дорого.
Выполнение самодельного зажигания

Этот тест предполагает использование свечи. Ее достают и прислоняют к корпусу цилиндра, одновременно запуская стартер. Следите за искрой. Способ не самый надежный из-за нестандартной скорости вращения маховика (так как положение свечи неестественное), но ею активно пользуются многие мастера.

В полевых условиях, когда вышеперечисленные методы проверки зажигания недоступны, прибегают к такому способу.

Для метод понадобится гвоздик без шляпы, который помещают близко с цилиндром – в 7 миллиметрах от него

Соблюдайте осторожность, чтобы не повредить деталь.
Тяните стартер и следите за искрой. Если она появится и будет яркой, неисправностей нет.

Способ полезен при условии отсутствия электронных узлов. Кроме этого, придется придерживаться таких правил.

1. Не выкручивайте свечу полностью, чтобы не ускорить вращение маховика. Это негативно скажется на работе двигателя.
2. Свечу размещают так, чтобы расстояние между ней и цилиндром было не менее того, которое рекомендовано с учетом модели компрессии пили и диэлектрических свойств используемой топливной смеси (в среднем размещают на расстоянии 7 миллиметров).

Проверить катушку зажигания на бензопиле

Если предварительные действия не помогли в выявлении причины неисправностей бензопилы, то необходимо проверить катушку зажигания пилы. Диагностика выполняется в несколько этапов:

1. Измерить сопротивление катушки с использованием мультиметра. Для этого следует знать оптимальные параметры, которые указаны в инструкции по эксплуатации. Однако из-за использования полупроводниковых элементов в системе при попытке “прозвона” катушки результатом станет показание “Разрыв цепи”. Это нормально. Признаком же неисправности является положительный результат проверки. Т. е. если удалось определить сопротивление катушки с помощью специального инструмента, то она однозначно неисправна.
2. Проверить наличие искры специальным прибором. Это устройство следует установить в разрыв цепи, расположенный между свечой и высоковольтным выводом катушки зажигания пилы. Показатели будут видны на дисплее. Такой метод проверки чаще используется в сервисных центрах, поскольку прибор, необходимый для этого, дорогой, и затраты будут не сопоставимы с оказанной пользой.
3. Тестирование катушки с помощью свечи, т. е.выполнить самодельное зажигание. Для этого ее надо вывернуть, а затем корпусом приложить к цилиндру. Теперь нужно потянуть за стартер и наблюдать за искрой. Но этот метод дает лишь приблизительный результат, поскольку маховик крутится быстрее из-за неестественного положения свечи.

Если ни один из этих методов не дал результата или при необходимости выполнения проверки в полевых условиях, можно поступить следующим образом:

1. Снять колпачок со свечи, вставить в сердечник гвоздь без шляпки на расстоянии 6-7 мм от цилиндра. Делать это нужно максимально аккуратно, чтобы не повредить деталь.
2. Выполнить действия, которые требуется сделать при заводе инструмента. Теперь нужно смотреть на наличие искры и ее цвет. Если неисправности нет, то искра будет сильной, а цвет ярко-синим.

Этот метод можно использовать в крайнем случае и лишь, если отсутствуют электронные узлы, при этом важно выполнять правила:

• нельзя полностью выкручивать свечу, поскольку это может привести к более быстрому вращению маховика, что не является правильным режимом работы двигателя;
• располагать нужно на расстоянии, которое соответствует модели компрессии и диэлектрическим свойствам топливной смеси, поэтому данный параметр можно посмотреть в инструкции (значение в 6-7 мм является усредненным).

Устройство системы зажигания

Данная часть бензоинструмента имеет следующую типовую структуру:

• магнето;
• электрокабель;
• свеча зажигания;
• клавиша отключения.

Общими их элементами являются:

• размещенные в ободе магниты;
• катушка зажигания, состоящая из сердечника и трансформаторных обмоток;
• свеча.

Последний элемент считается одним из наиболее важных, поскольку именно по виду свечи зажигания в большинстве случаев можно произвести визуальную диагностику всей зажигательной системы бензиновых агрегатов.

Образование искры – непростой процесс. Для начала необходимо, чтобы создалось магнитное поле в самой катушке, что возможно благодаря 2-м магнитам. Когда происходит замыкание контактов первичной обмотки, начинает возникать несильный электрический импульс. Соответственно, при их разомкнутости нет ни магнитного поля, ни электродвижущей силы вторичной обмотки.

При этом идет образование электротока с высоким напряжением и подача на свечу, что дает ту самую искру, поджигающую горючую жидкость. Обычно в этот момент поршень локализуется рядом с мертвой точкой, а точнее – на 0,4 см ниже ее положения. Стоит отметить, что контактное зажигание, которое устанавливалось на бензопилы еще в начале 90-х гг. и дошедшее к нам вместе с бывшей в употреблении техникой, на современном техническом этапе уже отжило себя.

Поэтому, в нынешних модификациях, которые презентуют нам ведущие фирмы-изготовители, установлено бесконтактное электронное зажигание, которое намного проще и регулировать, и обслуживать.

Как сделать устройство для проверки блока зажигания бензопилы.

Нами собрано устройство, которым можно точно определить работающий или неработающий блок зажигания бензопилы.

Катушка возбуждения(названа по нашим определениям) предназначена для возбуждения переменного магнитного поля, в которое помещается проверяемый электронный блок зажигания бензопилы.

Импульсная катушка(названа так же по нашим определениям) питает напряжением систему(сигнальную катушку) электронной коммутации, то есть электронный коммутатор.

Техника определения устройством неисправности зажигания бензопилы.

Принцип таков: возле концов подковообразного сердечника размещается испытуемый блок зажигания бензопилы, а на выходе высоковольтной катушки проверяется высоковольтный разряд.

У проверяемого блока МБ-1 и МБ-2 отпаивается вывод от от импульсной(сигнальной) катушки(в некоторых случаях можно этого не делать, если её сопротивление соответствует эталонному).

• Блок располагают возле концов устройства таким образом, что бы сердечник зарядной катушки располагался в зазоре между концами подковообразного сердечника.
• Один конец провода от импульсной катушки устройства соединяют с металлическим корпусом блока зажигания, второй конец на отвод, расположенный у сигнальной катушки электронного блока.
• На выход высоковольтной катушки зажигания подсоединяют внешний проводник(высоковольтный провод), с установленным на нём свечой зажигания.
• Корпус свечи соединяют с корпусом проверяемого электронного блока. Вместо свечи можно использовать высоковольтный разрядник с регулируемым зазором или обычный разрыв с высоковольтного провода на корпус электронного блока зажигания.
• Устройство подключают к сети переменного тока.
• Если электронный блок коммутации исправен, то на месте высоковольтного разрыва(разрядника) или свече зажигания, при исправной высоковольтной катушке, будет наблюдаться разряд.

Проверка самих катушек производится омметром(тестером) и под напряжением.

Омметром проверяется соответствие омического сопротивления обмотки катушек указанным данным заводом производителем.

• Зарядная катушка ≈ 3,26 кΩ.
• Высоковольтная катушка:

1. От корпуса катушки на высоковольтный вывод ≈ 1,4 к Ω.

2. От корпуса катушки на конденсаторную клемму ≈ 1Ω.

Сигнальная(управляющая коммутацией) катушка ≈ 69Ω.

При явном несоответствии сопротивления(обычно уменьшенного) следует думать о прожиге изоляции провода обмотки и её внутреннем замыкании.

Отсутствие сопротивления свидетельствует об обрыве обмотки.

Вольтнакопительный конденсатор проверяется тестером или меняется на заведомо исправный.

Можно проверить отдельно каждую катушку блока зажигания, не снимая с самого блока или отдельно снятую. Сердечник проверяемой катушки должен располагаться в зазоре между концами сердечника устройства.

• Зарядная катушка блока зажигания в магнитном поле устройства выдаёт переменное напряжение порядка 80v — 100 v.
• Сигнальная катушка блока зажигания(управляет электронной коммутацией зажигания) выдаёт 5,5v-6,7(6,2)v.

С высоковольтной катушкой дело обстоит иначе, ведь она имеет три соединительные точки в схеме: высоковольтный вывод, вывод на корпус и вход от конденсатора.

• Между высоковольтным выводом и выводом на корпус напряжение будет около 50v-60v.
• Между выводом на корпус и выводом на конденсатор — 0,4v-0,8 v.
• Между высоковольтным выводом и выводом на конденсатор — 47v-52v.

Блок электронного зажигания монолитного изготовления также можно проверить нашим устройством, но ремонту такой блок не подлежит из-за типа исполнения. Можно лишь определить: исправен блок или нет.

Ну, а если при проверке электронного зажигания искрового разряда не наблюдалось, то вероятной причиной в этом будет неисправность схемы электронной коммутации зажигания, её ремонт прост для тех, кто хоть немного знаком с паяльником.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Перед тем, как начать настройку штатного карбюратора модели Partner, нужно тщательно очистить его от пыли, грязи и нагара, скопившегося на стенках. Помимо карбюратора потребуется промыть и высушить топливный и воздушный фильтра. В противном случае оператор не сможет точно установить требуемые обороты двигателя.

В левой верхней части защитного пластикового корпуса пилы Partner расположены отверстия, внутри которых производителем предусмотрены болты для регулировки карбюратора. Найдя их, можно приступать к базовой настройке узла. Для этого левый и правый винты, отвечающие за количество и качество оборотов соответственно, нужно установить в полностью закрученное положение. Сразу после этого их необходимо ослабить на 1/5 оборота. Третий регулировочный болт, обозначенный буков T, нужно оставить в том положении, в котором он установлен.

Конечная настройка карбюратора бензопилы Партнер 350 выполняется в следующем порядке:

1. Сперва пилу нужно завести и дать ее мотору поработать для полного прогрева;
2. Через 5 минут можно приступать к регулировке. Вначале левый болт нужно начать поворачивать по ходу стрелки часов до того времени, пока мотор не наберет максимальные обороты. Затем левый болт необходимо повернуть на 1,4 оборота в обратном направлении. После выполнения этих действий двигатель бензопилы Partner должен уверенно работать на холостых оборотах;
3. Если после манипуляций с левым регулировочным винтом цепь на шине начала вращаться, то ее нужно остановить, поочередно поворачивая болт T;
4. Затем нужно переходить к настройке качества топливной смеси. Для этого правый регулировочный винт потребуется повернуть по ходу стрелки часов. Как только мотор достигнет максимально допустимых оборотов, винт нужно отвернуть на 1/4 оборота в обратном направлении.

При настройке максимальных оборотов двигателя пилы Partner 350 лучше использовать заранее подключенный к мотору тахометр. Как только прибор покажет те же обороты, о которых говорит фирменная инструкция по эксплуатации модели, значит, поворачивание винта необходимо прекратить.
