Как проложить канализацию в квартире своими руками? обзор +видео

Приобретение необходимого материала и инструментария

Согласно требованиям, предъявляемые строительными нормами и правилами, для проводки канализации разрешено применять следующие разновидности труб:

• чугунные;
• керамические;
• асбестоцементные;
• керамические;
• полиэтиленовые, полипропиленовые, ПВХ или пластиковые.

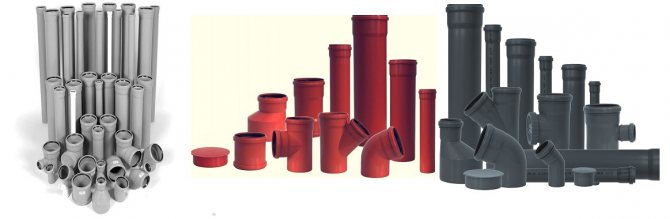

Канализационные трубы

На сегодняшний день на практике чаще всего используют трубы, выполненные из полиэтилена (ГОСТ 22689.0-89 и ГОСТ 22689.2-89). Регламентируемый диаметр канализационных труб равен 40, 50, 90 и 110 мм, полипропиленовые трубы, как правило, имеют диаметр: 32, 40, 50 или 100 мм. Выполненная из полимерных труб, канализация в ванной своими руками обладает превосходнейшей устойчивостью, как к агрессивным средам, так и воздействию коррозии.

Современные канализационные трубы ПВХ обладают рядом преимуществ по сравнению с классическими чугунными аналогами:

1. Имеют полувековой срок службы, то есть долговечные.
2. Практически не скапливают внутри пласты разнообразных отложений, влияющих на сужение внутреннего диаметра трубы.
3. Легко стыкуются вручную и обладают высокими технологическими качествами, а также легко разрезаются обычными строительными ножницами.
4. Располагают огромным ассортиментом фитингов, всевозможных вспомогательных соединителей, уголков, тройников и т. п.
5. Обладают легкостью по сравнению с массой прочих труб, к примеру, металлических или чугунных.

Установка пластиковых труб в качестве канализационной системы своими руками на самом деле не такое уж и легкое дело, как кажется на первый взгляд. Поэтому при возникновении сомнений лучше всего воспользоваться услугами сантехников, которые осуществят монтаж за приемлемую сумму и с гарантией, что дальнейшая эксплуатация канализации будет качественной и долговечной.

Особенности обустройства канализация в двухэтажном коттедже

Схема канализации включает в себя совокупность пластиковых труб. Они используются для своевременного отвода сточных вод. Сантехнические устройства должны быть оборудованы сифонами, которые предотвращают проникновение неприятного запаха внутрь помещений.

Внутренняя разводка

При укладке внутридомовой канализации нужно рассчитать угол наклона. Работоспособность сантехники зависит от состояния внутренней разводки.

Чтобы обеспечить функционирование стояка и унитаза, нужно использовать трубу с диаметром 11 см.

Для душевой кабинки и кухонной раковины рекомендуется использовать трубы, которые имеют диаметр 5 см. В процессе монтажа обеспечивается герметичность системы. В области стыков не должно быть заусенцев и шероховатостей. Наличие прямых углов приводит к появлению засоров.

Если требуется повернуть трубопровод, то можно воспользоваться несколькими коленами. Таким способом добиваются более плавного перехода.

Появление специфического запаха в доме может быть связано с обратным подсосом из канализации. Избегают этой проблемы за счёт установки сифона или S- образной трубы. Устройство выполняет функцию гидрозатвора.

Чтобы провести трубу через стену, желательно использовать специальную гильзу. При необходимости можно воспользоваться отрезками более широких труб. На участке подключения трубопровода к стене устанавливают тройник, который имеет ревизионное окошко. Его специально закрывают заглушкой.

При обустройстве вывода трубы из здания понадобится выполнить следующие мероприятия:

1. В фундаменте делают отверстия диаметром 13-16 см. Они предназначены для установки гильзы.
2. Далее приступают к укладке утеплителя вдоль стенок.
3. Трубу протягивают через гильзу.

Гидродинамика жидкости в трубах

В случае полного заполнения трубы должен возникнуть «поршневой» эффект. При этом образуется водяная пробка, которая вызывает резкий скачок давления. Образовавшийся вакуум высасывает всю воду из сифона. В помещении появляется характерный запах. Чтобы избавиться от стоков, создают соответствующее давление. Поэтому в процессе проектирования нельзя игнорировать законы гидродинамики.

При прокладке трубопровода учитывают следующие моменты:

1. Жидкость по трубопроводу течёт под воздействием гравитации.
2. Скорость перемещения стоков зависит от угла уклона. Его величина должна быть не менее 1-2 см на метр.
3. В процессе прокладки трубопровода обеспечивают герметичность соединений. С этой целью используются раструбы с резиновыми манжетами.

Чаще всего при проведении канализации владельцы частных домов допускают несколько ошибок:

1. Хозяева не предусматривают установку вентиляции. Однако фановая труба не только отводит неприятный запах, но и обеспечивает необходимый уровень давления в системе.
2. Неправильное подключение сантехнических приборов к стояку – распространенный вид ошибки. Подводящие трубы не должны находиться ниже унитаза. В противном случае нечистоты могут попасть в раковину или душевую кабину.

Причиной возникновения такой проблемы может быть использование слишком длинной трубы.

Монтаж канализации в квартире своими руками

Перед монтажом канализационных труб, еще раз убедитесь:

Наличие фаски на краю трубы и отсутствие заусенцев

Наличие, целостность и расположение уплотнительной манжеты в трубе.

Трубы и детали должны быть чистые

Наносим силиконовую смазку на трубу и манжету. Силиконовая смазка, специальная, для монтажа канализационных труб.

Она позволит не только более легко собрать и поменять канализацию в квартире. Но и снизит внутреннее напряжение в соединении, полностью исключая возможность слипания трубы и уплотнительной манжеты.

Также смазка сантехническим силиконом обеспечит более длительное сохранение свойств резинового уплотнителя. Смазка не должна попадать на внутреннею поверхность раструба.

При монтаже канализации в квартире важно помнить о необходимости соблюдения зазора 10мм компенсирующего изменение длины труб в следствии температурных расширений. Делается это просто. Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм

Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм

Делается это просто. Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм.

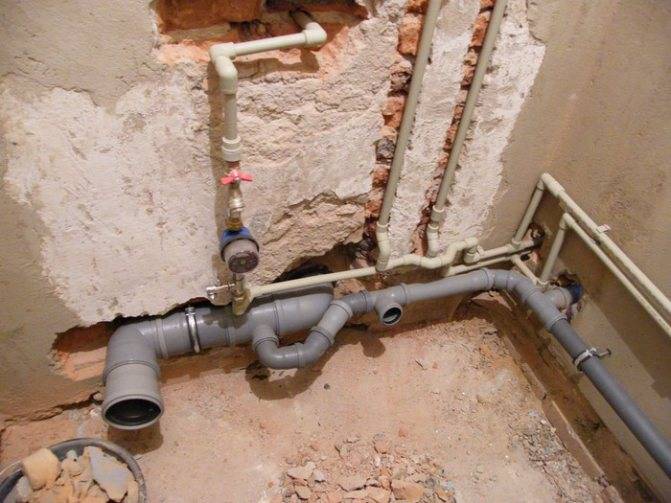

Разводка канализации в квартире

Для фиксирования канализационных труб применяется крепежный хомут. При разводке канализации в квартире хомут располагается в районе раструба, предотвращая соскальзывание при монтаже.

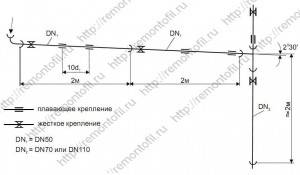

На каком расстояние располагать хомуты?

Расчетное расстояние между точками креплений при горизонтальной разводке канализации равняется примерно 10ти диаметром трубы, то есть для трубы 50мм, расстояние между хомутами не более 500мм. Для стояков, вертикальное расположение, 100-200см.

Разводка труб канализации в квартире должна осуществляться без образования внутреннего напряжения. Для этой цели используется жесткое и не жесткое (плавающее) крепление.

Различие в том, что при жестком креплении труба зафиксирована во всех направлениях, без возможности перемещения. В качестве такого крепления обычно используются металлические хомуты на сантехнических болтах с резиновой уплотнительной прокладкой. Или пластиковые крепежи. Плавающее крепление должно обеспечивать возможность продольного перемещения труб. Для фиксации труб плавающим способом применяются те же крепления, что и при жестком монтаже, но они используются без уплотнительного элемента. В случае пластиковых креплений, степень их затяжки должна обеспечивать возможность перемещения трубы.

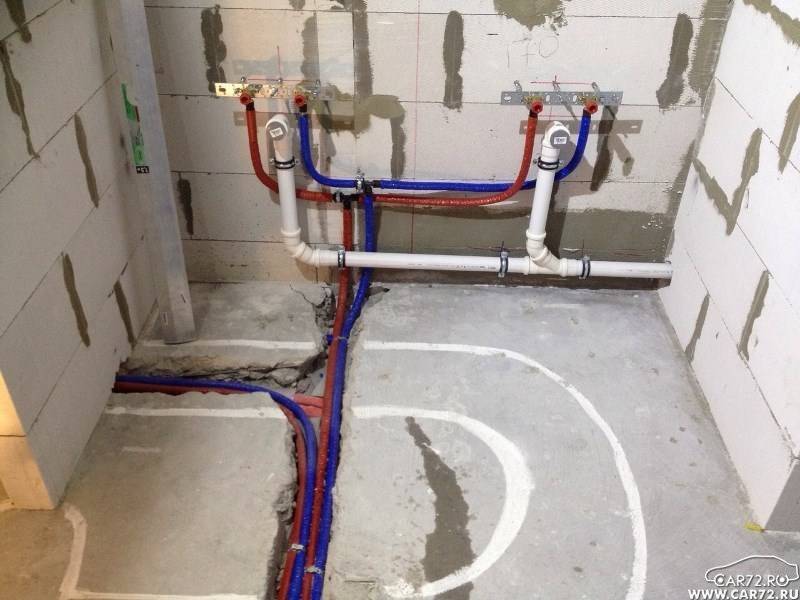

Разводка канализации в бетоне и штробе

В квартире или доме иногда возникают ситуации когда проложенные трубы необходимо забетонировать в стяжке пола. Что при этом необходимо помнить?

Прежде всего соблюдать правила монтажа канализации и учитывать температурные деформации, зазор 1см.

Крепление труб канализации должно исключать возможность изменения положения.

Все зазоры, образованные соединениями труб или фасонных деталей обязательно герметизируются скотчем от попадания в зазоры цемента.

Канализация в квартире может прокладываться и в стенах.

Для этого выполняется штроба с требуемым уклоном. Трубы в ней должны располагаться без искривления,деформации и т.п., то есть внутренние напряжения отсутствуют.

Если требуется заштукатурить проложенные канализационные трубы, то их необходимо полностью обмотать мягким защитным материалом, стекловолокном, гофрированным картоном или минеральным волокном. Как правильно штукатурить стены видео

При правильно смонтированной канализации, уровень шума в квартире не превышает 36Дб

При штукатурке стен своими руками с проложенными трубами, обратите внимание на отсутствие звуковых мостиков. Трубы, углы, тройники и т.д., должны быть целиком обмотаны стекловолокном и закрыты слоем штукатурки не менее 2 см

Проведение расчетов

Расчетный этап в составлении схемы разводки канализации является первостепенным. Стоит знать, что малейшее допущение ошибок при расчетах способно сыграть злую шутку с хозяевами квартир и в новосторойке, и во вторичном доме. Поэтому стоит быть особенно внимательными.

В плане прокладки труб должны фигурировать такие данные:

• Место установки центрального стояка в квартире и его протяженность в метрах.
• Точки ввода труб канализации/водопровода от кухни и ванны в стояк.
• Размеры помещений ванны, кухни и других вспомогательных территорий, в которых будут установлены сантехнические приборы.
• Точки расположения все приборов и оборудования, работающих с водой. Здесь же нужно указать расстояние их до стен и сами размеры техники.
• Длины всех труб от каждого из приборов и места установки соединительных фитингов.
• Место монтажа вакуумного клапана (гидрозатвора) для надежной вентиляции канализационной системы.
• Также в схеме должны быть указаны диаметры всех труб коллектора на каждом из участков.

Порядок монтажа внутридомовой канализации

При проведении внутридомовой канализации необходимо придерживаться следующих правил:

1. Унитаз к стояку подключают отдельно от других сантехнических устройств.
2. Лучше отказаться от размещения нескольких устройств на одной подводящей трубе. Это связано с низкой производительностью системы.
3. Оптимальный диаметр отвода от унитаза должен быть равен 100 мм. Причем расстояние от стояка не должно быть больше 1 метра.
4. Не рекомендуется использовать подводящую трубу с толщиной меньше 70 мм.

Функционирование системы канализации зависит от факторов:

• угла наклона;
• диаметра трубы.

В соответствии с нормативом каждый погонный метр трубы диаметром 50 см должен опускаться на 3 см.

Оптимальный угол наклона для труб диаметром от 100 до 110 мм составляет 2 см

Обращается внимание на перепад высоты. Для унитаза этот показатель должен составлять 1 м

В случае превышения параметров необходимо обустроить вентиляцию на концах подводящих элементов.

Неправильное оформление углов приводит к постоянным засорам. Резкие переходы осложняют продвижение сточных вод по канализационной системе. В трубах начинают скапливаться отходы.

Трубы нельзя размещать под углом 90 градусов. От этого зависит работоспособность канализации. Чтобы добиться плавного течения жидкости используют фасонные части. При этом угол наклона должен быть в пределах 135 градусов.

Укладка канализационных труб: нормативы

Вывод фановой трубы в общедомовую вентиляцию – распространённая ошибка, которая приводит к неприятным последствиям. Жильцы ощущают дискомфорт из-за неприятного запаха. Решить проблему можно только за счёт полной переделки системы.

В процессе движения жидкости по трубопроводу возникает шум, который мешает домочадцам.

Поэтому обматывают трубы минеральной ватой.

 Чтобы своевременно проводить профилактические работы, трубопроводную систему оборудуют люками. Они расположены через каждые 15 м.

Зачастую во внутренней домовой канализации отсутствует обратный клапан. Это приводит к переполнению наружных устройств. В результате канализационные стоки заливают подвальное помещение.

Чтобы вырыть траншею для канализационной трубы, потребуется учитывать уровень промерзания грунта. К примеру, в Московской области почва может промерзать до 1,8 м. Поэтому глубина траншеи должна составлять не меньше 2,2 м.

Для защиты от промерзания можно воспользоваться греющим кабелем. В процессе выполнения работ рекомендуется придерживаться следующего алгоритма:

1. Сначала размечают трассу с помощью колышков и шнура.
2. После этого производится выемка грунта на глубину 60 см.
3. На дно канавы засыпают песок, и утрамбовывают основание. Для разметки уклона используют шнур и строительный уровень. Чтобы защитить трубы от промерзания, используют термозащитный кожух.

Выбираем трубы для внутридомовой канализации

Для оборудования системы водоотведения внутри помещений используют трубы из чугуна или полимеров: полиэтилена, полипропилена и поливинилхлорида.

Чугунные изделия прочны, долговечны (срок эксплуатации – до 100 лет), устойчивы к перепадам температур, химическому и механическому воздействию и хорошо поглощают звуки, но дороги, и без специнструмента и навыков монтажа монтировать чугунный трубопровод своими руками сложно, здесь без помощи специалистов не обойтись.

Самостоятельно систему водоотведения чаще монтируют из полимерных труб: полиэтиленовых, полипропиленовых или поливинилхлоридных. Трубы из полимеров просты в монтаже и значительно дешевле чугунных, но имеют два существенных недостатка: отсутствие звукопоглощения и меньший срок эксплуатации – до 50 лет.

Каждый из видов пластика имеет свои особенности и температуру эксплуатации:

Материал	Температура эксплуатации	Особенности
полиэтилен	до 50 градусов	неустойчивы к ультрафиолету
полипропилен	до 80 градусов	легко деформируются при механическом воздействии
поливинилхлорид	до 40 градусов, при кратковременном воздействии – до 80 градусов	растягиваются при продолжительном контакте с горячей рабочей средой

Важным фактором в выборе труб является пропускная способность. Этот параметр зависит от диаметра трубы и функционального назначения участка трубопровода.

Подключаемые приборы	Диаметр трубы
мойка, стиральная машина, биде	от 32 мм
душевая кабина, ванна, кухонная мойка	от 50 мм
два и более прибора одновременно	0т 75 мм
унитаз, стояк	от 110 мм

Параметры и требования

При самостоятельной копке траншеи и прокладывании труб в ней руководствуются сборником СНиП 2.04.03 от 1985 года. В нормативном документе указаны четкие стандарты для глубины, ширины и правил укрепления траншеи.

Для частного дома требования будут следующими:

• трубы закладываются на глубине от 0,8 до 1,4 метра в траншею;
• глубина промерзания в средней полосе России составляет 300 мм, поэтому труба должна лежать ниже уровня промерзания на 30-50 см;
• от поверхности грунта до самой трубы должно быть не менее 70 см.

При организации системы под бетонной площадкой, а также в местах, где постоянно проходит автомобильный транспорт, минимальные значения уровня залегания системы увеличивают на 1 метр. Это необходимо для уменьшения рисков проседания грунта за счет интенсивных нагрузок на него.

Согласно нормативным документам при рытье траншеи важно учитывать тип грунта. Например, земля с высоким содержанием глины промерзает меньше, чем песчаная почва

Наибольшим уровнем промерзания обладает грунт с гравием. Всегда идет ориентация на регион. В разных городах степень промерзания грунта отличается.

Советы по обустройству

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев.

При отсутствии знаний, как правильно проложить канализацию в частном доме, некоторые домашние умельцы уделяют этому вопросу недостаточно внимания. А ведь обустройство канализационной системы должно производиться с соблюдением ряда требований.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

• непременно соблюдать величину наклона трубопровода;
• минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.

Процесс обустройства внутридомовой разводки

В схеме внутренней разводки можно увидеть горизонтально расположенные трубы для канализации на даче, которые одновременно подключают и к сантехническим устройствам, и к стояку, а тот в свою очередь соединяют с трубопроводом, проложенным к накопительному объекту.

Внутренние инженерные коммуникации лучше прокладывать во время возведения дома, поскольку тогда легче создавать отверстия в стенах и маскировать отдельные участки трубопровода. В процессе монтажа труб непременно следует соблюдать уклон, так как в дачных постройках редко когда устанавливают насосное оборудование и перемещение сточной жидкости осуществляется самотеком. Если выполняется канализация в деревянном доме своими руками, необходимо заранее продумать все возможные проблемы и нюансы.

Размер наклона зависит от диаметра прокладываемых труб:

• для имеющих большое 150-миллиметровое сечение – около 8 миллиметров на погонный метр;
• для средних изделий сечением 100 – 110 миллиметров примерно 20 миллиметров;
• для продукции с минимальным 50-миллиметровым сечением – 30 миллиметров.

При установке на даче сантехники своими руками специалисты советуют размещать на оборудовании гидрозатворы, служащие препятствием для неприятных канализационных запахов. Раковины и душ рекомендуется устанавливать высоко, а унитаз – в наиболее низкой точке, максимально ближе к стояку.

На стандартной схеме подключения раковины к системе отвода стоков оптимальный диаметр труб, прокладываемых к стояку, составляет 50 миллиметров, а самого стояка – 100 или 110 миллиметров.

Последовательность сборки трубопроводов и их подключения может иметь отличия, но, как правило, в первую очередь занимаются монтажом стояка, а потом к нему подводят трубы и только после этого подключают сантехнические приборы.

Если в дачном доме установлен твердотопливный или газовый котел и работает система горячего водоснабжения, минимальный комплект, состоящий из унитаза и раковины, дополняют ванной или душевой кабинкой. Тогда внутренняя разводка автономной канализации для дачи получается намного сложнее.

Выбор труб

Нынешние магазины предлагают широкий выбор канализационных трубопроводов. В отличие от советских времен, когда кроме чугунных трубопроводов никаких вариантов не имелось, сегодня имеется широкий выбор материала:

• ПВХ (поливинилхлорид);
• PPRC (полипропилен);
• ПНД (полиэтилен).

Выбор труб

Пластиковые трубы намного удобнее в монтаже. Они легче, снабжены присоединительными раструбами с уплотнительными кольцами, выглядят значительно аккуратнее и не нуждаются в нанесении защитного слоя краски. Прокладывать горизонтальную систему из таких труб гораздо проще и быстрее. Имеются все необходимые соединения, тройники, крестовины и т.п. Кроме того, под пластиковый трубопровод любого диаметра продаются крепежные хомуты, обеспечивающие надежную фиксацию системы. Это делает монтаж канализации в квартире быстрым и качественным мероприятием.

Неподготовленные люди зачастую не могут определиться с размером (диаметром) канализационных труб. Существует общепринятая методика установки трубопроводов 110 мм в туалет. Канализация на кухне или в ванной таких размеров не требует, достаточно 50 мм. Если никаких специфических требований не имеется, можно руководствоваться этим правилом.

Особенности работ при замене стояка

Начинать замену стояка своими силами стоит, если есть полная уверенность в своих знаниях и успехе.

Для замены необходимы инструменты и комплектующие:

• -две манжеты для соединения чугунной трубы и пластиковой, также наоборот.
• -два поворота из пластикового материала, равных 45 градусам.
• -трубы 2 штуки, подходящие по параметрам.
• -один компенсатор для труб, сделанных из пластика.
• -хомуты из металла в комплекте со шпильками для крепежной системы.
• -крестовину из пластика с отводным отверстием, равным 50 миллиметров, в необходимую сторону.
• -вставку пластиковую со смотровым люком.

В самом начале укрепляют стояк сверху. Посередине трубы из чугуна выполняют пару пропилов, расстояние между ними 15 см. В распил, расположенный снизу, вставляют пару клиньев по обе стороны трубы, угол наклона клиньев 45 градусов. С помощью постукивания откалывают трубу, нужно делать все аккуратно, чтобы не треснула вся конструкция. Затем освобождают еще часть трубы, вставляя клинья в распил сверху. При этом кто-то должен помогать и держать трубу сверху. С помощью зубила откалывают заделку в верхней части. Покачивая из стороны в сторону, вытаскивают трубу из стыкового отверстия. Таким же образом, убирая заделку и покачивая трубу, вынимают участок из отверстия снизу.

Используя манжеты соединяют собранную конструкцию к стояку из чугуна сверху и снизу.

Параметры трубы снизу подгоняют во время сборки в свободном пространстве. В процессе чистового соединения стыки обрабатывают с помощью герметика, подводят разводку к санузлу и монтируют сантехнику.

Фиксацию стояка осуществляют четырьмя костылями и шпильками, на каждом отводе для регулировки, и на расстоянии одной трети от края стояка сверху, снизу.

Как рассчитать количество материала, выполнить примерку.

Необходимы элементы рассчитывают так, чтобы не пришлось разрезать трубы. Особого внимания требуют размеры секций. Если правильно рассчитать комплектующие, то отрезать нужно будет лишь одну трубу.

Во время примерки выясняют некоторые нюансы:

• 1.Места расположения муфт.
• 2.Останутся висеть концы от труб за стенами.
• 3.Достаточно ли места для монтажа муфты.
• 4.Отмечают места для костылей, рассчитывая сколько их потребуется.
• 5.Увидеть места со сложным монтажом, продумать, как облегчить работу.

Прокладка трубопровода в черновом варианте. Трубы соединяют, не применяя детали для герметизации. Патрубки из комплекта вставляют друг в друга. Трубы подрезают на свободном конце. Если отрезать изделие с патрубкового конца, то нарушится вся конструкция и ее герметичные свойства.

Далее шлифуют заусенцы, на фасках тоже, чтобы предотвратить засорение системы. Разветвители для поворотов разворачивают в нужном направлении.

Установка трубопровода на чистоту. Монтажные работы трубопровода начинают с места для отводной трубы к стояку. Для герметизации работы системы применяют силиконовый герметик. Каждая прокладка из пластика предварительно смазывается, резиновые прокладки смазывать не надо.

Как правило, смазывают трубу с внешней стороны и патрубок внутри. Далее каждая секция соединяется в порядке очереди. После установки всей системы и засыхания смазочного материала, проводят тест на наличие протечек, пропуская воду по трубам. Не должно проявиться ни одной капельки воды.

Порядок работ при создании наружной канализации

Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов.

Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время.

Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно. После того, как план составлен и все факторы учтены, приступают к выполнению работ.

Для монтажа наружной канализации следует:

• Выкопать траншею подходящего размера. Уложить на дно песчаную подушку толщиной примерно 50 мм. Тщательно утрамбовать дно траншеи.
• Уложить и соединить канализационные трубы. Подключить их к внутренней канализации и к септику.
• Проверить работу системы и убедиться в ее герметичности.
• Засыпать песком пространство по бокам труб, послойно его утрамбовывая. Засыпать канализацию сверху.

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

количество стыков и поворотов должно быть минимальным; все раструбы нужно направлять навстречу движению стоков; нельзя укорачивать раструбы и фасонные элементы; следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

Предупреждаем засоры труб из ПВХ

Несмотря на то, что в случае поломки снять ПВХ трубы проще, чем провести демонтаж чугунных канализационных труб, мероприятие это хлопотное и стоит денег. Чтобы в случае засора не пришлось срывать или заменять установленные коммуникации, предусмотрите «прочистки» с заглушками. Еще одна превентивная мера – дополнительные вертикальные отводы под воздушные обратные клапаны (достаточно диаметра в 50 мм).

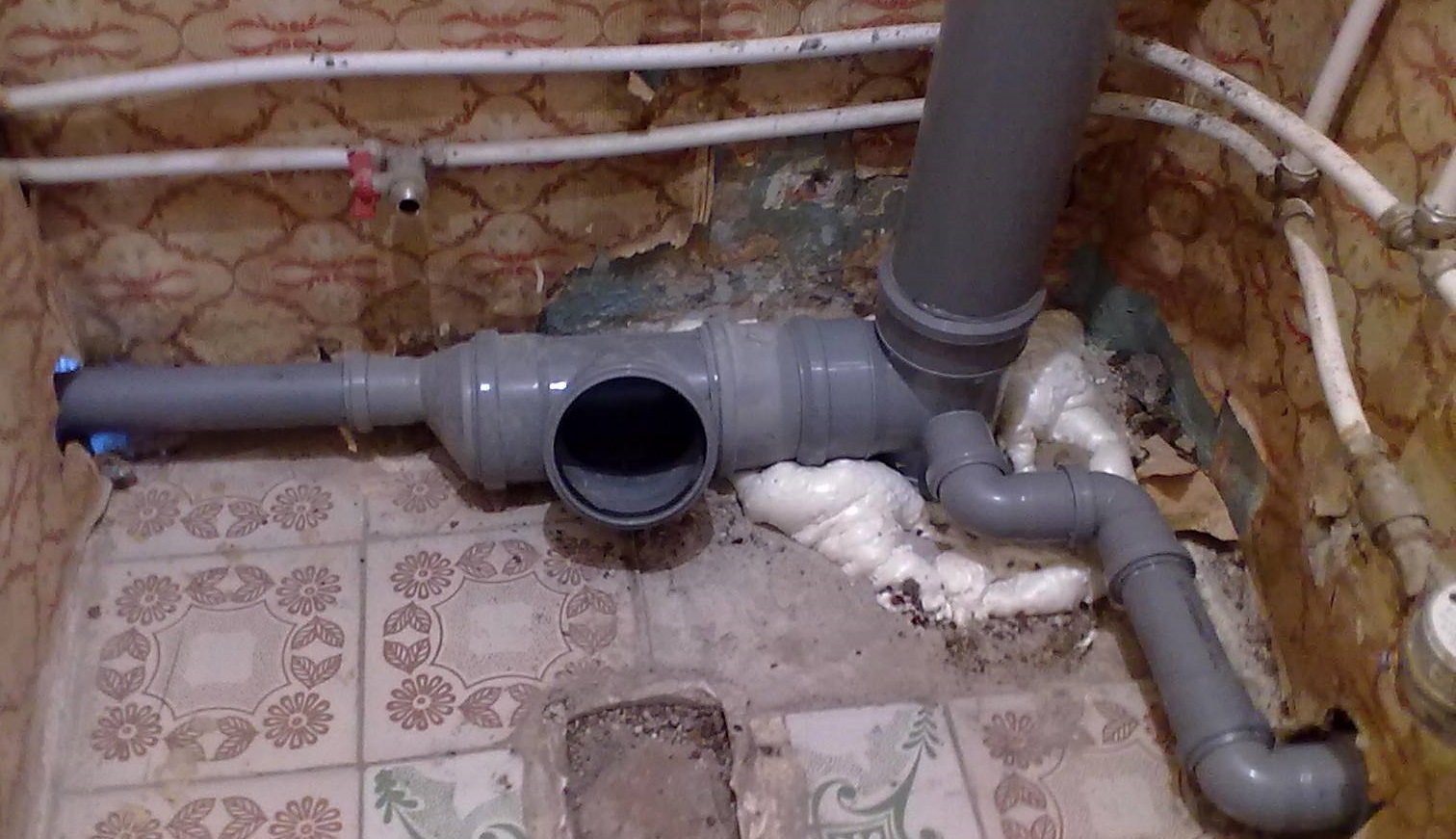

Для прочистки возможных засоров оставляйте ревизию с заглушкой – это упростит доступ к забившемуся участку

Ревизии со съемными крышками при монтаже труб для наружной канализации устанавливают через каждые 15 м. Для внутренних систем – на стыке горизонтальных участков со стояком. Этот шаг упростит прочистку канализации, если она забьется.

Порядок действий

Рассмотримподробнее, как перенестиканализацию из кухни в комнату:

• составление проекта. Делается точный чертеж квартиры в масштабе, на котором отмечаются участки изменений. Его надо сделать правильно, с соблюдением всех требований. Это необходимо, так как проект придется утверждать в нескольких инстанциях. Неряшливые или неграмотные чертежи сразу вызывают у чиновников сомнения;
• получение всех разрешений, согласование в инстанциях;
• выполнение необходимых работ;
• получение в БТИ нового техпаспорта на квартиру.

С технической точки зрения, работы по сборке канализационной линии внутри квартиры не представляют сложности. Однако, надо продумать важные моменты:

• трубопроводы следует расположить так, чтобы они не мешали и не находились на виду;
• необходимо обеспечить заданный уклон труб.

Иногда скрытное размещениеэлементов системы невозможно. Установить трубы под напольным покрытием непозволяет конструкция пола, и остается только спрятать их между натяжнымполотном и потолочной плитой. Этот вариант вполне допустим, но обеспечитьнеобходимый наклон трубне удастся.

Перенос канализации в другую комнату без наклона требует установки бытового канализационного насоса. Для него надо отвести место, подключить к сети электропитания и периодически обслуживать. Это сложно и требует постоянного внимания, поэтому рекомендуется заранее разобраться с прокладкой трубопроводов. Иногда их прячут в стены, делая скрытый монтаж. Это хороший вариант, но трогать несущие стены не следует. Если других способов нет, проще изготовить короб и отделать его в общем стиле с остальными стенами комнаты.

Демонтаж старой сети

Удалять отслужившие трубы можно только тогда, когда отключена подача воды.

Начинают с демонтажа стояка. Проще, если замена этой вертикальной трубы происходит одновременно у всех соседей. Однако такой вариант встречается редко.

Гораздо чаще меняют систему только в одной квартире. Рассмотрим именно этот вариант.

Работы, связанные с демонтажем стояка, опасны и требуют определенного навыка, поэтому для их проведения лучше пригласить специалиста. В любом случае без напарника не обойтись.

Шаг 1. Закрепляют стояк сверху при помощи двух полускоб, соединенных друг с другом шпильками, вмонтированными в стену. Между полускобами и самой трубой нужно уложить резиновую прокладку. Эта мера позволит при удалении части стояка не только избежать падения его участка, идущего от выше живущих соседей, но и скомпенсирует вибрацию, которая появится в процессе демонтажа.

Шаг 2. Сначала от канализационной сети отделяют все сантехнические приборы. По максимуму освобождают санузел.

Шаг 3. Отрезают трубу, идущую в тройник, оставив небольшой участок трубопровода. Эта мера облегчит в дальнейшем демонтаж тройника.

Шаг 4. По центру стояка делают 2 косых надреза таким образом, чтобы максимальное расстояние между ними составляло 12 см.

Шаг 5. Вставляя клинья сначала в нижний, а потом в верхний срез, стамеской и молотком аккуратно удаляют участок трубы между надрезами.

Шаг 6. Пока один человек придерживает сверху старую трубу, другой очищает верхний стык старых труб. Если герметизация выполнена при помощи серы, то можно горелкой нагреть место соединения. Сера расплавится и ее можно будет удалить ножом.

Шаг 7. Раскачивают трубу вместе с крестовиной, чтобы потом вытащить их из раструба трубы, идущей к соседям снизу. Этот стык тоже может быть закреплен серой.

Шаг 8. Очищают раструб трубы, идущей к соседям от старого герметика.

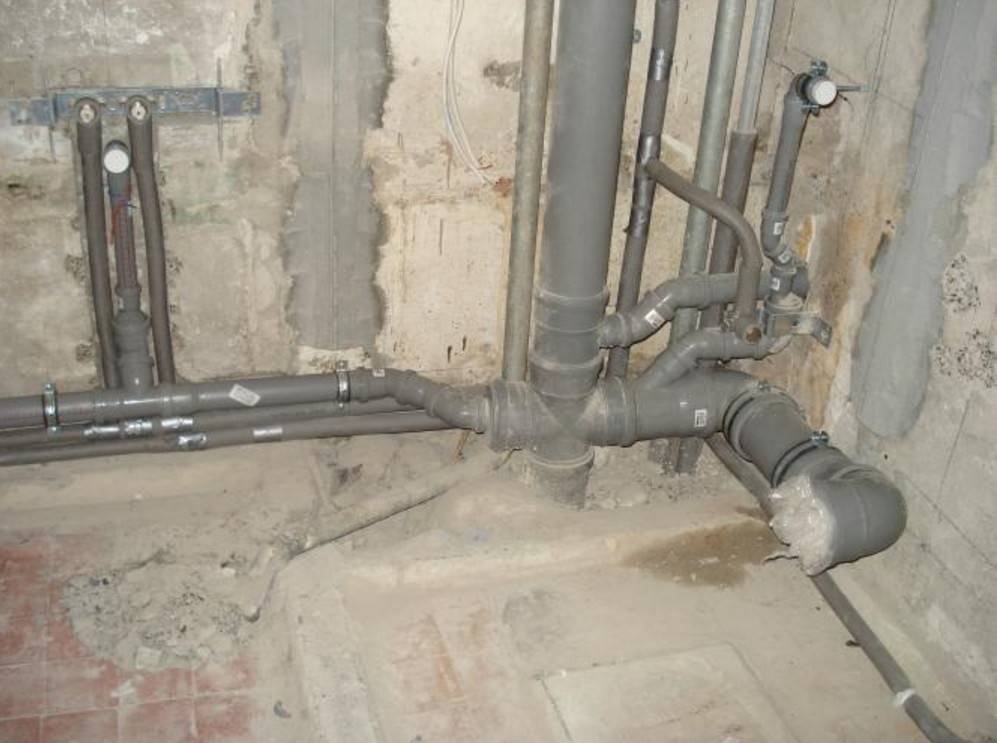

Отслуживший свое стояк удален, можно приступать к монтажу нового.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.

Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.

Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

• Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
  Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.

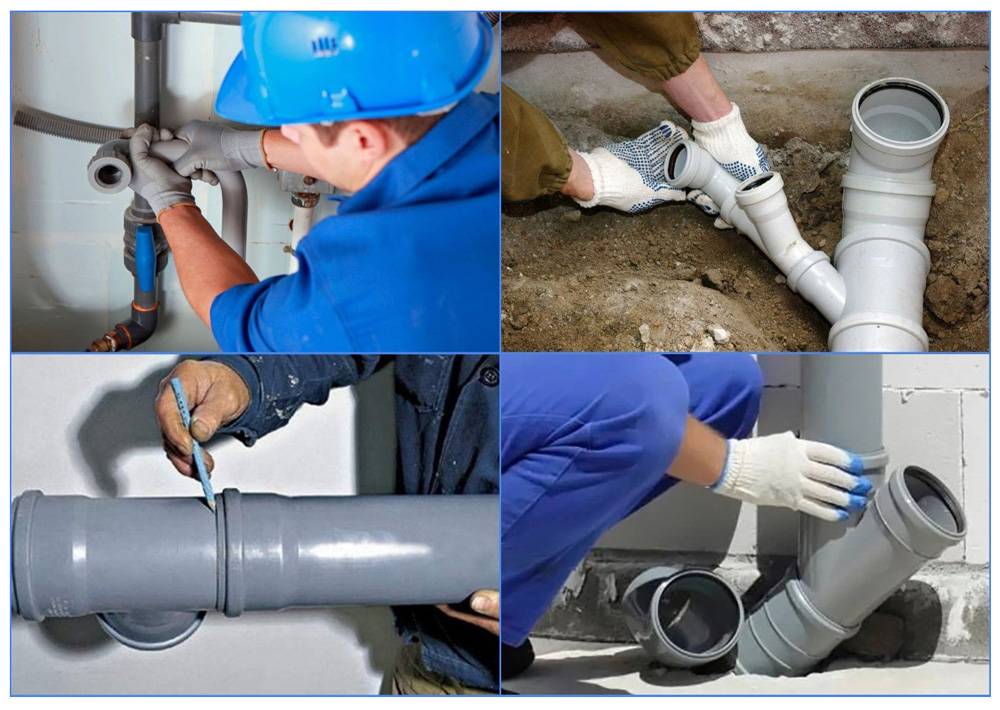

• После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ — для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.

Конструкция канализационной системы

Трубы режутся следующими методами:

1. Для резки большого объема труб на свободном пространстве лучше всего использовать отрезной станок, в результате использования которого края труб получаются очень чистыми.
2. Пластиковые трубы можно резать и специальной пилой – результат получается достаточно качественным. К тому же, такой способ еще и является очень удобным, что также положительным образом сказывается на работе.
3. В домашних условиях резка труб выполняется обычной ножовкой по металлу: из-за небольших зубьев количество заусениц будет минимальным, но обрезать трубу ровно будет затруднительно, поэтому ей может потребоваться дополнительная обработка.
