Устройство перфораторов Макита 2450 и 2470
Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.
Порядок разборки механической части перфоратора
Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.
Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.
Разборка перфоратора начинается со снятия быстроразъемного патрона.
Детали быстроразъемного патрона
Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.
Снимаем крышку механического блока
Чтобы вынуть механический блок из зеленого корпуса статора, надо:
- 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
- 2. Снять крышку;
- 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.
Теперь можно вытаскивать механический блок из корпуса статора.
Вид механического блока
Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.
Разборка механического блока ударного узла
Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.
Два слова о переключателе режимов
В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.
Пришло время снять промежуточный вал.
Промежуточный вал
Разборка промежуточного вала
Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.
Фото схемы промежуточного вала с указанием порядка разборки
С вала поз.40 снимите по порядку:
- а). подшипник поз.46 и кольцо поз.47;
- б). прямозубую шестеренку поз.42;
- в). подшипник качения поз.41;
А с другой стороны вала снимите:
- г). плоскую шайбу 12 поз.35;
- д). подшипник 606 поз.36;
- е). стопорное кольцо S-7 поз 37;
- ж). компрессионную пружину 7 поз.38;
- з). муфту сцепления поз.39.
Порядок разборки вала ствола ударного механизма
Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.
Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.
Цилиндр разбирается очень просто:
- 1. Из него надо достать ударник поз.30;
- 2. Выбивается шарнир поршня поз.34;
- 3. Снимаются две плоские шайбы поз.33,35.
Цилиндр разобранный
Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:
- — кольцевую пружину 28 поз.16;
- — шайбу 30 поз.17;
- — компрессионную пружину 31 поз.18;
- — прямозубую шестерню 51 поз.19;
- — стальной шарик 7,0 поз.20.
А со стороны внутренней полости вала надо снять:
- — кольцевую пружину 28 поз.29;
- — резиновое кольцо поз.28;
- — металлическое кольцо поз.27;
- — резиновое кольцо 15 поз.26;
- — кольцо 9 поз.25;
- — плоскую металлическую шайбу 28 поз.22.
Вал ствола в разобранном виде
Разборка электрической части перфоратора Макита 2450, 2470
В состав электрической части перфоратора Makita 2450,2470 входят:
- ротор поз.54;
- статор поз.59;
- выключатель TG813TLB-1 поз.68;
- угольные щетки СВ-419 поз.65;
- щеткодержатель поз.63,66.
Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.
Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.
При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.
Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.
Разборка перфоратора закончена.

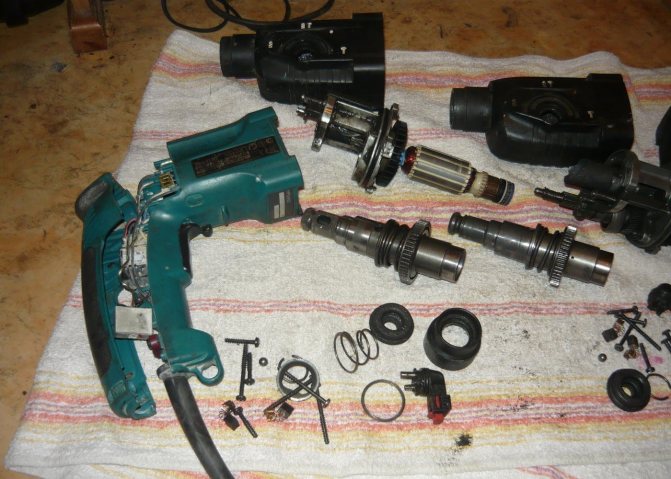

Перфоратор Макита 2450 разобран
Неисправности перфоратора
Условно все повреждения инструмента можно разделить на две основные группы — электрические и механические.
Механические повреждения. Зачастую обнаружить неисправность механического типа можно даже на слух. Появление скрежета и повышенного шума во время работы устройства сигнализируют оператору о необходимости провести проверку и ремонт перфоратора. А также возможно повышение вибрации прибора и появление неприятного запаха из корпуса устройства.
К механическим неисправностям относятся:
- поломка устройства, которое осуществляет переключение режимов работы прибора;
- преждевременный износ резиновых уплотнителей бойка и ударника;
- повреждение ударного механизма;
- износ ствола агрегата;
- поломка рабочих зубьев шестерёнок;
- неисправность патрона для удержания ударных приспособлений.
Электрические неисправности
Этот тип поломок также может сопровождаться появлением неприятного запаха из корпуса прибора, а также наличием искрения при вращении двигателя
Особое внимание нужно обратить на появление дыма и быстрый нагрев деталей электродвигателя
К неисправностям электрического типа относятся:
- устройство не включается;
- выход из строя кнопки пуска;
- засорение коллектора электродвигателя;
- повреждение или износ щёток;
- наличие плохого электрического контакта в цепи прибора;
- потеря электрических свойств (перегорание) обмоток ротора или статора мотора.
Неисправности в корпусе редуктора
Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом вопросе узле достаточно редки. Однако случается, что в этом вопросе происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его место для посадки сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.
При бывает разбито место посадочное промежуточного вала. Ремонт предполагается аналогичный первому случаю.
Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается нечасто) как еще его называют неаккуратные действия ремонтника, его меняют вместе с корпусом.
Такую же процедуру выполняют если проход выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.
Механические неисправности перфораторов makita 2450 и makita 2470
К частым механическим неисправностям перфораторов макита относятся:
- разрушение быстроразъемного патрона;
- выход из строя подшипников;
- поломка ударного механизма;
- износ ствола перфоратора;
- износ резинок бойка и ударника;
- поломка шестеренок.
Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.
Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.
Общий вид и устройство патрона перфоратора макита изображен на фото ниже.
Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.
Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.
Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.
Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.
Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита
Ремонт частей ствола перфоратора Макита 2450
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.
На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.
Получился вот такой грязный узел.
Теперь надо отделить вал ударного механизма.
Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.
Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».
Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности. Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.
Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.металлическое кольцо поз.27. арт. 324216-6.Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.
Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.
В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.
Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.
На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.
Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.
Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.
Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.
Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.
Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.
Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.
Схема сборки перфоратора Makita 2450
Поэтапно разбираем перфоратор – быстрый поиск поломки
Только представьте, что ваш инструмент вдруг перестает работать или вам срочно нужно заменить неисправную деталь. Самый простой способ. отнести перфоратор в сервисный центр для ремонта, но это требует времени, а значит, на некоторое время остановит вашу работу. Но если вы знаете, как разбирается устройство, вам будет намного проще провести остальную работу. Кроме того, это приведет к значительной экономии средств, ведь не нужно будет тратиться на оплату услуг ремонтных центров.
Инструкция по разбору инструмента:
- Приступаем к работе, начиная с верхнего блока: сначала снимается резиновый наконечник, затем шайба, пружина, концы шарика.
- После того, как вы сняли шар, откручиваем винты, удерживающие корпус, снимаем крышку на ручке, если есть, и в последнюю очередь отсоединяем провода статора.
- Снятие щеткодержателя.
- Следующим шагом будет разделение коробки передач и корпуса до образования зазора. Именно через него мы извлечем переключатель.
- После этого корпус пуансона ставится вертикально, с помощью тисков он фиксируется, а все его детали аккуратно снимаются с устройства.
Какая бы поломка вас не ожидала, почистите корпус. иногда именно грязь и пыль мешают нормально работать устройству.
Устранение неполадок
Компания Макита выпускает инструменты, отличающиеся большой надежностью. Однако в некоторых случаях возникают проблемы, поэтому необходимо знать, как с ним справиться:
- Не крутит патрон. Подобная ситуация возможна в случае повреждений в двигателе или моторе. Потребуется разобрать изделие и тщательно его осмотреть. Иногда причинами могут стать поломка кнопки пуска или замыкание катушек.
- Не держит бур в патроне. В большинстве случаев проблема кроется в старых деталях либо испорченном патроне. Рекомендуется разобрать устройство и поискать решение проблемы. Иногда достаточно заменить некоторые детали на новые.
- Замена якоря. В данном случае процедура проводится в несколько этапов. Сначала открывают крышку сзади, удаляют щетки, отсоединяют корпус редуктора. Вычистив детали от загрязнений, заменяют якорь на новый, после чего надевают амортизаторы из резины и новую воздухозаборную пластинку. Собирают перфоратор.
- Инструмент не долбит. Часто причиной становится поломка плавающего подшипника либо раскол бойка. В обоих случаях потребуется замена деталей.
- Замена кнопки пуска. Поломка кнопки пуска требует ее замены. Для этого придется разобрать устройство — убрать крышку, отключить контакты, удалить старую кнопку и заменить ее новым элементом. Затем собрать все в обратном порядке.
- Перегрев при использовании. Подобная ситуация возникает при неправильном применении прибора. При возникновении неприятных запахов рекомендуется разобрать устройство и все проверить.
При необходимости детали заменяют на новые
Ремонт перфоратора Макита 2450
Ремонт перфоратора Макита своими руками требует наличия некоторых технических знаний и практических навыков. Хотя осмотр и замена деталей этой модели относительно просты и состоят из таких пунктов:
- разборка инструмента,
- удаление пыли и грязи,
- замена неисправных узлов,
- замена смазывающего материала,
- сборка перфоратора.
В любой момент могут сломаться механизмы в области патрона, переключателя режимов работы либо корпуса перфоратора. Поэтому знания о ремонте агрегата могут пригодиться в любой момент!
Ремонт начинается со снятия патрона, затем тумблера скоростей. После чего выполняют работы внутри корпуса, замена смазки и вышедших из строя резиновых колец.
Патрон перфоратора
Отжав крышку патрона плоской отверткой, снимают резиновый пыльник. Вынимается стопорное кольцо. После чего снимается крышка патрона и металлическое кольцо, которое удерживает в стволе шарик фиксации. Шарик вынимается — металлическая шайба и коническая пружина тоже изымаются без усилия.
Наиболее вероятная причина поломки — износ деталей. Проведя диагностику состояние, и заменив дефектные элементы новыми, производится очистка деталей от пыли и грязи. На шарик густо наносят масло. При установке коническая пружина располагается узкой стороной к резистору, при этом прижимная направляющая шайба находиться ниже отверстия в стволе. Все компоненты патрона необходимо собрать в обратном порядке.
Коммутатор режимов работы
В начале разборки, поджимая лапки двухмиллиметровой отверткой, осуществляется снятие Т-образной защелки на ручке устройства. Придерживая фиксатор красного цвета, ее аккуратно вынимают наружу.
После этого, ручку переключателя следует переместить в левое крайнее положение. Тумблер без труда вынимается. Фиксатор извлекают с пружиной вместе. Кольцо, на ручке коммутатора снимают поддев его тонкой отверткой, служит для предотвращения утечки смазки.
Далее, детали и место посадки очищают от грязи. На два металлических стержня и резиновое кольцо густо наносится смазочный материал. Кольцо надевают на коммутатор. В ручку помещается пружина и фиксатор. При установке в корпус защелки, фиксатор не должен вылетать.
Переключатель вставляют в редуктор. Ручка должна быть направлена в сектор обозначающий совмещенный режим и удар. Проворачивают ручку, удерживая при этом кнопку фиксатора, до режима сверления и немного далее.
В итоге переключатель проворачивают согласно часовой стрелке, и до упора вдавливают защелку.
Корпус редуктора агрегата
Для демонтажа корпуса с редуктора нужно поднять ствол перфоратора кверху. Инструмент необходимо прижать к верстаку в то же время вытягивать оболочку вверх. В таком случае все детали останутся на местах.
Проведя ревизию и замену элементов корпус редуктора, очищают растворителем и смазывают необходимые узлы, после чего возвращают на свое место. Все его составляющие должны быть расположены на своих позициях.
У корпуса этой модели высокая прочность, поломки этого узла случаются достаточно редко. Разбито место посадки промежуточного вала, сломано малосъемное кольцо шайки редуктора или же поломка в отверстии коммутатора режимов работы — при всех этих неполадках необходимо заменить корпус редуктора.
Установка электрических щеток
Удалите грязь с пазов щеткодержателя и установите щетки на место, зафиксировав их защелками.
Теперь самое время проверить работоспособность перфоратора. Подсоедините вилку перфоратора к розетке, включите ненадолго перфоратор в режиме «сверление». Убедившись в работоспособности инструмента, выключите его. Поставьте переключатель режимов в положение «удар». Инструмент не вставляйте. Проверьте работоспособность перфоратора в этом положении. Заодно вы проверили и работу переключателя режимов.
Осталось проверить укладку кнопки регулятора частоты оборотов, убедиться в надежности контактных соединений и можно приступать к установке накладной крышки.
Установка крышки
Крышка крепится тремя самонарезными винтами M×4 разной длины.
Подсоедините перфоратор к сети 220Β и проверьте на всех режимах. Перфоратор Макита 2450 или 2470 собран и работает исправно!
На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным. Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.
Описание и технические характеристики перфоратора марки HR 2450 FT
Этот перфоратор «Макита 2450», цена которого составляет 8600 руб., имеет встроенную лампу подсветки. Использоваться он может в трех режимах, а при замене патрона оператору не потребуется много времени и вспомогательный инструмент. Электронная поддержка числа оборотов делает работу более удобной, как и система пылеудаления.
Весит агрегат 2,6 кг, его мощность составляет 780 Вт, а вот максимальный диаметр сверления коронкой в бетоне равен 50 мм. Имеется в оборудовании электронный реверс, максимальный диаметр сверления древесины равен 32 мм. Частота вращения шпинделя изменяется от 0 до 1100 оборотов в минуту. Если использовать бур, то максимальный диаметр сверления в бетоне составит 24 мм. Виброзащиты в оборудовании нет, зато имеется сверлильный патрон. В кирпиче вы сможете проделать 50-мм отверстия, а в металле – 13-мм. Максимальная частота ударов в минуту достигает 4500.
Устройство перфоратора Макита
Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.
Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.
Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.
Производитель представляет следующие технические характеристики:
- Общий вес – 2,04 кг
- Система SDS позволяет крепить буры
- Можно долбить и сверлить
- В системе предусмотрены три режима функционирования
- Наибольшее число ударов в минуту – 4500
- Поступательная сила движения – 2,7 джоуля
- Мощность сетевого питания составляет 780 ватт.
Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?
Вы доберетесь до стального шарика диаметром 7 мм поз.20.
Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.
Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.
Дальше надо снять вал редуктора.
Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.
Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.
Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.
Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.
Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.
Механические неисправности перфораторов makita 2450 и makita 2470
К частым механическим неисправностям перфораторов макита относятся:
- разрушение быстроразъемного патрона;
- выход из строя подшипников;
- поломка ударного механизма;
- износ ствола перфоратора;
- износ резинок бойка и ударника;
- поломка шестеренок.
Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.
Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.
Общий вид и устройство патрона перфоратора макита изображен на фото ниже.
Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.
Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.
Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.
Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.
Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита
Ремонт частей ствола перфоратора Макита 2450
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.
На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.
Получился вот такой грязный узел.
Теперь надо отделить вал ударного механизма.
Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.
Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».
Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.
Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.
Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.
Успехов вам!
Стоит ли ремонтировать перфоратор своими руками или лучше отдать в сервис
Стоит ли самостоятельно отремонтировать устройство или обратиться в сервисный центр? Этот вопрос интересует многих людей. При желании можно легко справиться с проблемами в домашних условиях, заменив при этом необходимые детали. Не всегда специалисты сервиса исправят ошибку быстро, а заплатить придется немало.
В некоторых случаях в сервисах проводят замену только на лицензионные детали, которые также стоят немало, поэтому придется «раскошелится». Лучше всего изначально самостоятельно проверить прибор полностью, и только в случае невозможности сделать все своими руками, посетить сервисный центр.
Перфоратор Макита — отличное устройство для работы в домашних условиях. При необходимости можно самостоятельно справиться с возникающими проблемами, разбирать его и заменить необходимые детали.
Коровин Сергей Дмитриевич
Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.
- Как рассчитать, сколько кубов бетона нужно на фундамент?
- Как правильно сделать внутренние перегородки в деревянном доме
—>
Источник
Инструкция по разборке дрели Макита, чтобы добраться до подшипника
Для расслабления в креплении на струбцине попробуйте снять ручку из патрона.
Накладку, которая соединяет две части в корпусе, снимите, используя плоскую отвертку.
Верхняя деталь в корпусе также снимается. Для этого избавьтесь от всех винтов. Есть пара винтов, которые значительно короче. Шнур держится на корпусе с помощью шурупов. Удалите их. Не забудьте ни одной детали и комплектующих.
Щетки одновременно с их держателями достаньте из углублений.
Вал и патрон, а также большую шестерню теперь можно свободно отсоединить от основания в дрели. Корпус из металла и двигатель извлекаются также одновременно. Внимательно следите за шариком, который там находится, не потеряйте его, так как замену найти будет достаточно непросто. Далее снимается статор. Шпиндель электрического двигателя снимается с редукторного корпуса.
Порядок определения электрических неисправностей
Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.
Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.
Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.
Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.
Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.
Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:
- перелом подводящего кабеля в месте входа в перфоратор;
- выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
- износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
- износ контактов переключателя реверса;
- износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
- короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
- выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.
В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.
Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.
Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.
Ремонт переключателя реверса перфоратора Makita
Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.
Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.
Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.
Ремонт контакта между статором и переключателем реверса
Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).
Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.
В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.
Сборка электрической части перфоратора производится в обратном порядке.
В наборе домашнего мастера почти всегда можно встретить перфоратор. Сменные насадки делают этот инструмент универсальным и незаменимым. Рассмотрим подробнее, из каких узлов он состоит, и как им правильно работать.
