Что такое угломер и как пользоваться устройством с нониусом

Порядок применения устройства

Для получения точных значений необходима регулярная поверка угломеров, проверка их соответствия эталонным значениям. Сам же процесс замера максимально прост:

• Основание или одна из линеек плотно прикладывается к одной из поверхностей.
• Ко второй поверхности прикладывается шкала дуги или вторая линейка.
• Положение линеек фиксируется винтом.
• Определяется угол по совпадению шкалы с краем линейки.
• При наличии нониуса определяются секунды угла.

Выше описан порядок использования механического угломера – простого универсального прибора, которым можно замерять внутренние и наружные углы. Электронным прибором пользоваться ещё проще – необходимо лишь зафиксировать измерительные поверхности и получить показания с электронного дисплея.

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

1. Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
2. Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
3. Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
4. Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
5. Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
6. Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
7. Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
8. Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
9. Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.

Измерение углов угломером с нониусом

Нониусный транспортир — это многомерный инструмент, предназначенный для измерения внешних и внутренних углов с точностью до 2 футов. Такой гониометр используется только для проверки чисто обработанных поверхностей.

Для проверки исправности транспортира необходимо:

1. Разберите транспортир: снимите угольник 2, линейку 5, сектор 6, два держателя 7 (рис. 226, а).

Рис. 226. Установка угломера для измерения углов:
а — наружный 0 — 50°; б — наружный 50 — 140°; в — наружный 140 — 180° и внутренний 130 — 180°; г — внутри 40 — 130°

2. Смоченной в бензине чистой тряпкой удалите антикоррозийную смазку и протрите все детали.

3. Проверить измерительные поверхности съемной и мерной линеек, угольника и сектора на отсутствие царапин и насечек. Рабочие поверхности этих деталей должны иметь чистую поверхность.

Рис. 227. Получает измерение внешнего угла

4. Соберите гониометр, как показано на рис. 227 и проверьте:

1. плавное перемещение базовой дуги при вращении винта микрометрической подачи и повороте стопорного винта на один оборот;
2. точность совпадения нулевого деления нониуса с нулем деления градусной шкалы, а также последнего деления нониуса с 29 делением градусной шкалы;
3. правильная установка съемной линейки и угольника, где положение острого конца съемной линейки должно быть на одном уровне с концом мерной линейки;
4. рабочие планы квадрата должны плотно прилегать к линейке; рабочий край съемной линейки должен совпадать с рабочей плоскостью измерительной линейки без видимого зазора.

При измерении внешних углов 0-50° настройка показана на рис. 226, а, где мерными гранями угломера являются края съемной линейки 5 и мерной линейки 4.

Точность отсчета, полученного при измерении угловых величин или при установке заданного угла, проверяют по градусной шкале 1 и углу 3.

По градусной шкале, размещенной на дуге основания, определяют, на каком полном делении (или между ними) останавливалось нулевое деление нониуса 3, что соответствует числу целых градусов угловой величины. По нониусной шкале определяют, какое из ее делений совпало с делением градусной шкалы, а количество минут определяют по номеру нониуса. Рассмотрим порядок измерения наружных углов 50-140° (рис. 226, б). Измерительными сторонами для этого измерения будут рабочая кромка съемной линейки 5 и плоскость мерной линейки 4.

Для измерения внешних углов 140-180° и внутренних тупых углов 130-180° угломер настраивают по рис. 226, в, где короткая сторона линейки 5 и поверхность измерительной линейки 4 будут рабочими сторонами угломера.

При измерении внутренних углов 40-130° (рис. 226, г) рабочими измерительными сторонами являются плоскость измерительной линейки 4 и рабочая кромка отрезка 8.

Для приобретения навыков вычисления значений углов следует предложить учащимся ряд примеров.

1. Установить на угломер (с регулировкой, см рис. 226, а) следующие углы: 12° 10′; 19° 46′; 21° 58′; 39° 16′; 44° 32′.

2. Измерьте угол шаблона:

1. вращением подающего винта добиваются, чтобы измерительные стороны угломера расходились на угол, несколько больший измеряемого внешнего угла;
2. измеряемый внешний угол шаблона помещают между измерительными гранями угломера так, чтобы одна из граней плотно соприкасалась с рабочим краем линейки (рис. 227);
3. равномерно вращайте микрометрический винт и подводите плоскость измерительной линейки к другой стороне угла до тех пор, пока поверхность не будет в тесном контакте с другой плоскостью угла; после достижения ровного светлого зазора между поверхностями положение дуги фиксируют стопорным винтом;
4. угломер снимается с детали и подсчитывается количество градусов и минут;
5. после окончания измерения поместить угломер в ящик, предварительно протерев его промасленной чистой ветошью для предотвращения коррозии.

Сведения о методах измерений

Для измерения углов используются следующие методы:

1. При сравнении с эталонными образцами.
2. Гониометрический метод, который основан на использовании измерительных приборов с угломерной шкалой.
3. Тригонометрический метод, заключающийся в определении параметров, жестко связанных с углом, с помощью тригонометрического пути.

Методы измерения угломерным инструментом

Размер угла в абсолютных единицах измеряется с помощью измерительного инструмента, называемого гониометром. У этого термина много аналогов — транспортир, гониометр, секстант, астролябия и др. эти приборы различаются точностью производимых измерений, могут иметь разную единицу измерения, но принципы измерения одни и те же. На практике чаще всего используются нониометры-гониометры.

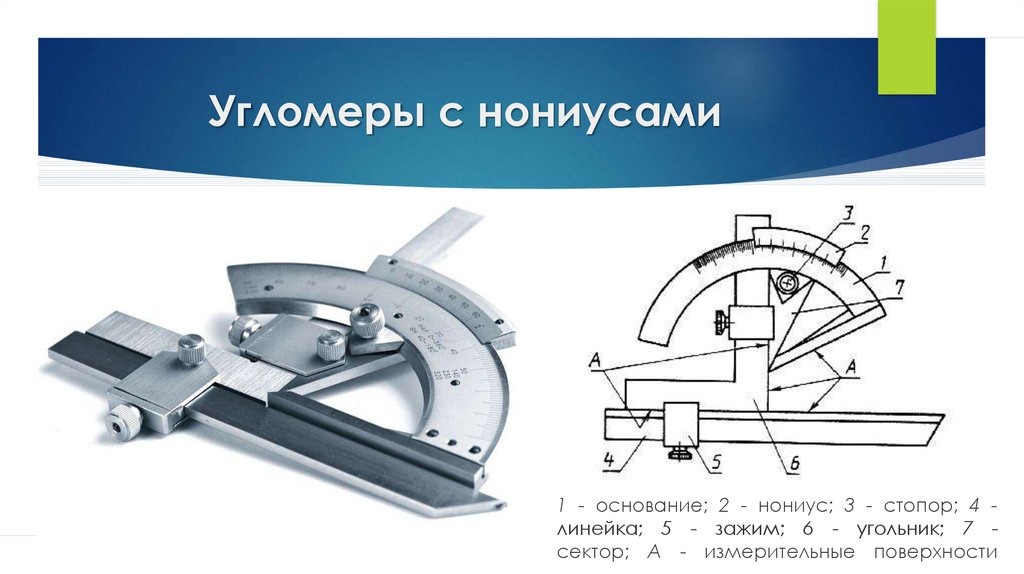

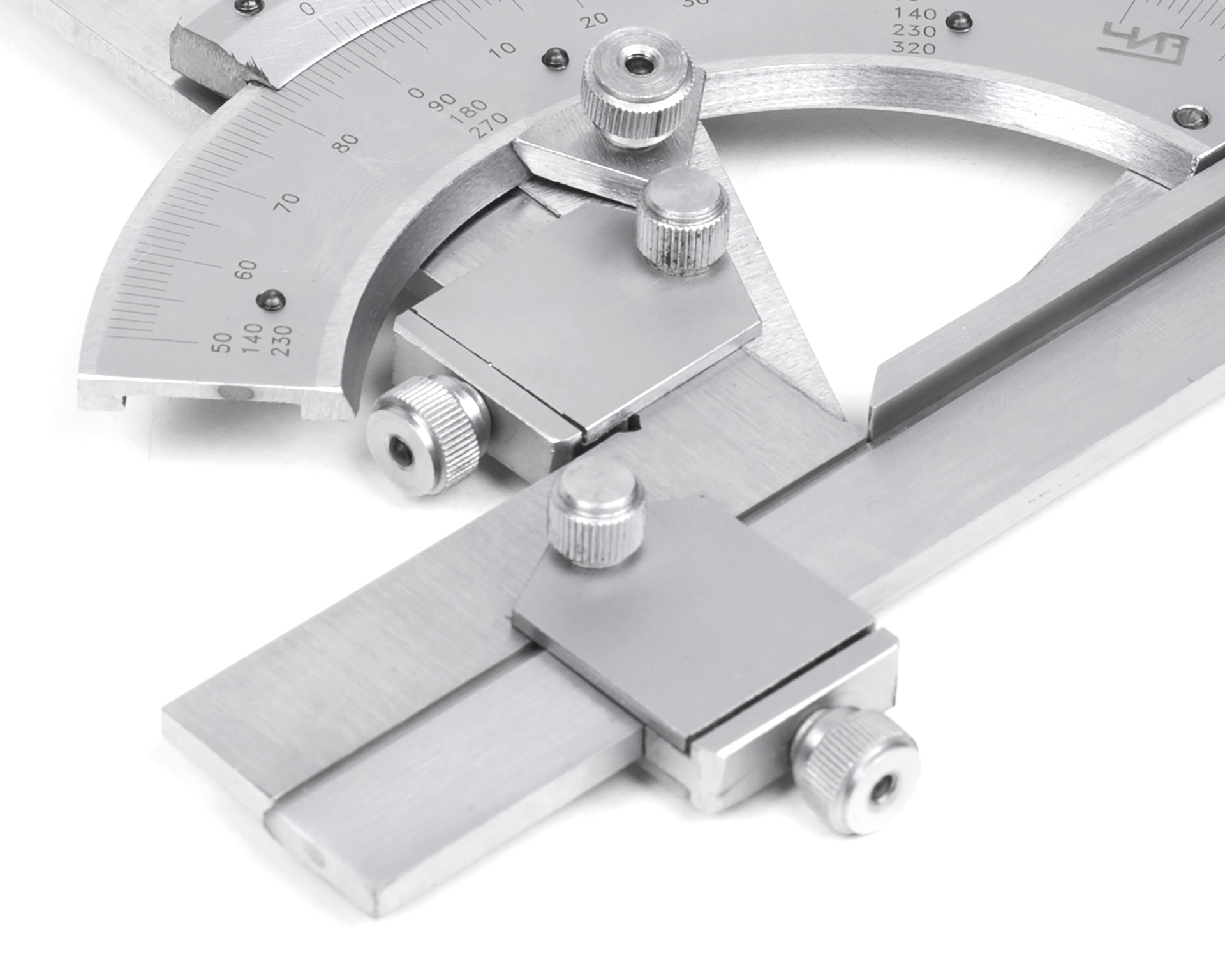

Конструкция угломера

Этот прибор относится к измерительным приборам механического типа. Их основной задачей является измерение геометрических углов в деталях и конструкциях.

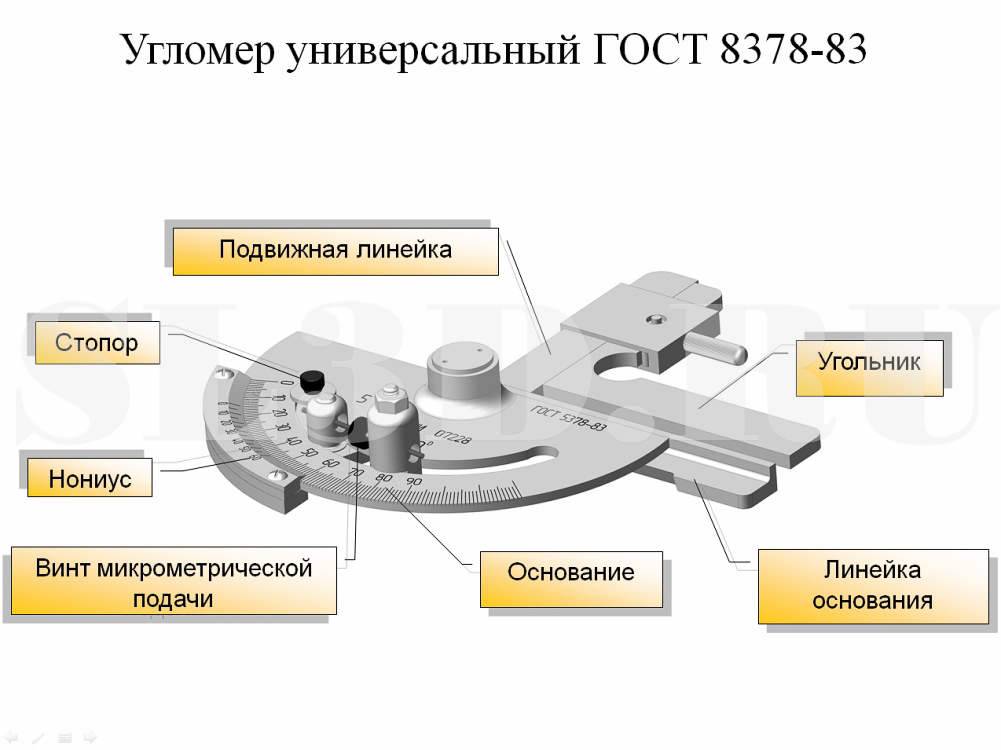

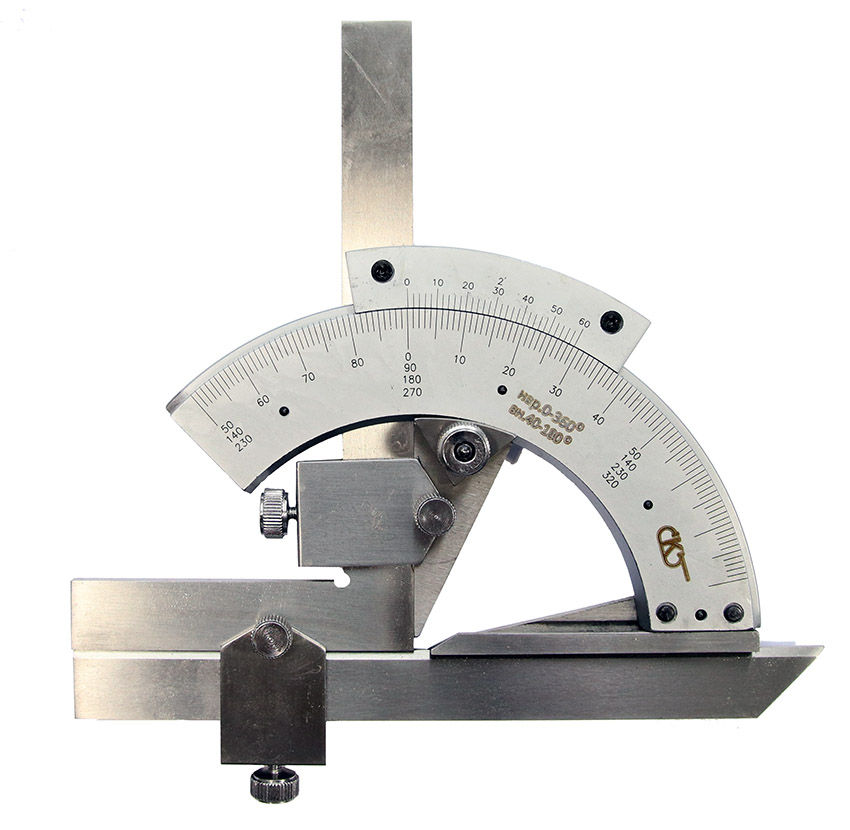

Конструкция универсального угломера

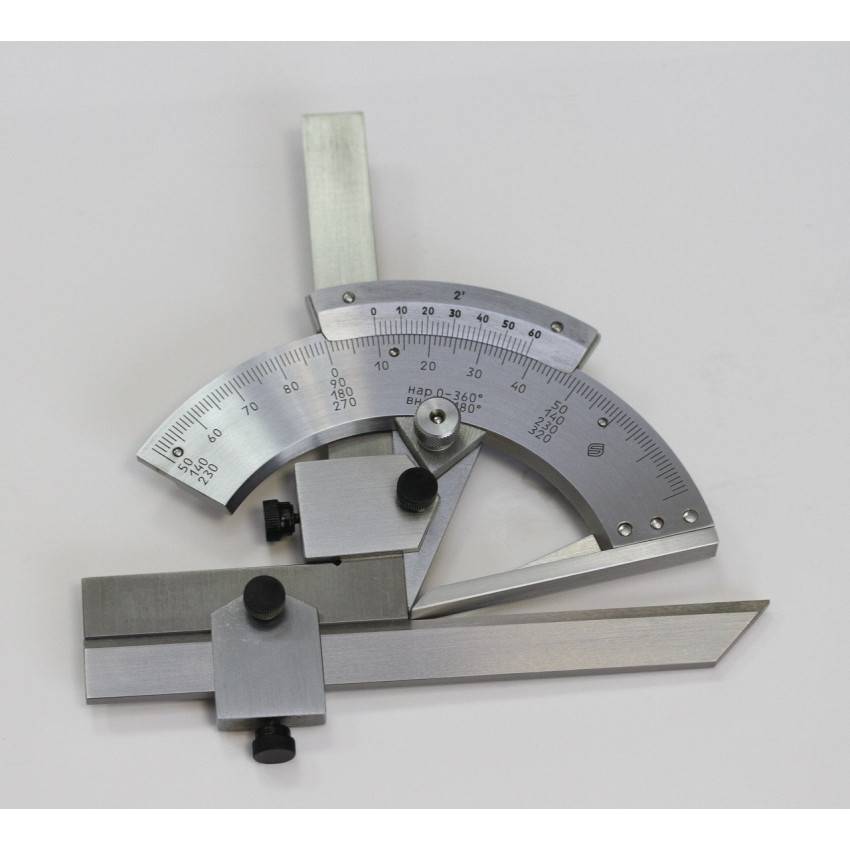

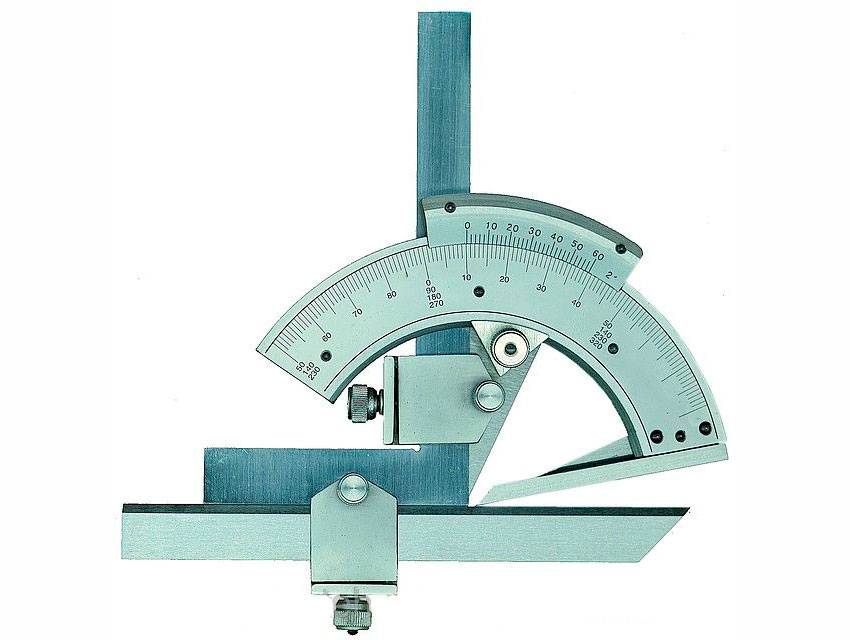

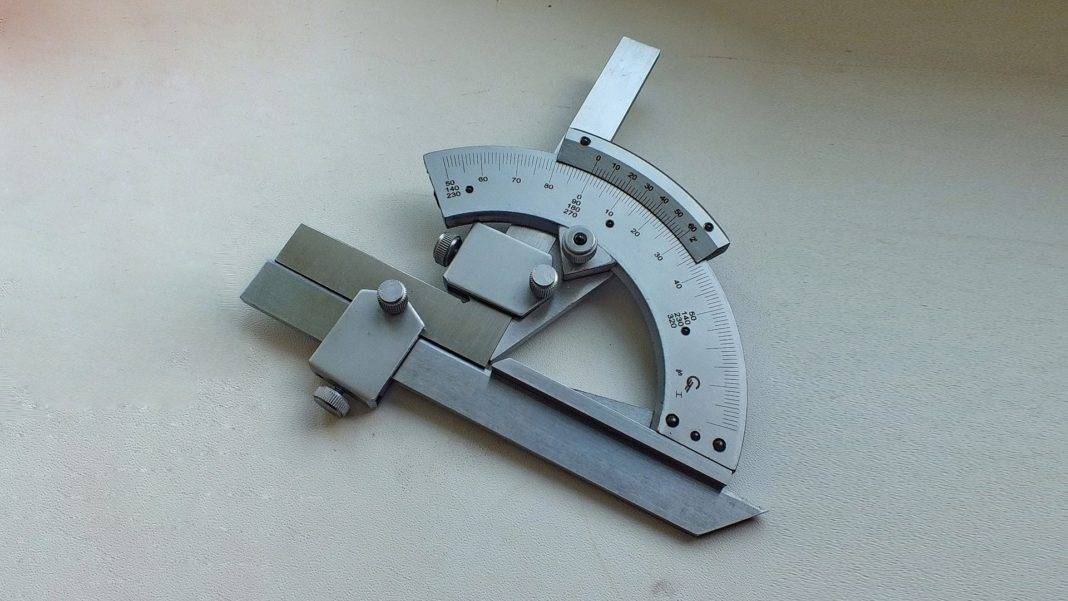

Угломер с нониусом относится к механическому типу измерительных приборов, используемых для измерения геометрических углов в различных деталях и конструкциях. Результаты измерений представлены в градусах, наличие дополнительной шкалы позволяет получить более точные результаты. Эта дополнительная шкала называется нониусом. Он прикреплен к удлиненной линейке. Благодаря использованию этой шкалы точность измерения может быть достигнута в пределах десятых долей градуса.

Одним из самых распространенных угломеров является модель 4УМ. С его помощью можно проводить измерения в диапазоне от 0 до 180 градусов. Эта единица измерения соответствует требованиям ГОСТ 5378-88. Основная сфера применения – отрасли, связанные с производством деталей, металлоконструкций. Кроме того, он используется в ремонтной отрасли.

Главным преимуществом этого устройства является его точность. Его использование позволяет оперировать достаточно точными цифрами, чем и обеспечен спрос среди специалистов различных отраслей. Как и большинство механических измерительных приборов, угломерный инструмент отличается длительным сроком службы, он не имеет определенного срока годности, разумеется, при полном соблюдении правил эксплуатации и хранения.

К недостаткам этого класса устройств можно отнести сложность ремонта. В этом изделии нет легко заменяемых деталей, они сложны в изготовлении и чаще всего их приходится заказывать у производителя.

Кстати, часто приборы для механических измерений сравнивают с электронными, и хотя они выглядят достаточно устаревшими, они до сих пор используются.

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

1. Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
2. Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
3. Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
4. Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
5. Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
6. Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
7. Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
8. Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
9. Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.

Как пользоваться угломером: примерный принцип действий

Только при правильном применении устройства можно рассчитывать на то, что снимаемые показатели будут точными. Меньше всего проблем с тем, как пользоваться угломером возникает в случае применения автоматизированного устройства. Примером можно назвать лазерные установки: их достаточно установки в нужном месте включить и подождать некоторое время для считывания информации. С механическими приборами все немного сложнее.

Замер при помощи угломера

Нониусный вариант исполнения применяется крайне часто. Рекомендации по его применению следующие:

1. Механизм прикладывается к измеряемой поверхности, линейка и корпус должны прилегать плотно.
2. По основной шкале считаются градусы вплоть до того момента, пока не будет достигнут уровень нуля на нониусе.
3. Далее нужно двигаться по шкале по нониусу, пока не достигается деление основной шкалы. Подобным образом определяются минуты.

Оптический применяется следующим образом:

1. Линейка перемещается так, чтобы она вместе с подвижным элементом образовали искомый угол.
2. Для фиксации устройства применяется специальное кольцо. Кроме этого, он должен быть надежно установлен на основании. Малейшее смещение может привести к серьезным погрешностям.
3. Диск и лупа механизма зависят от положения подвижной линейки. Этот элемент применяется в качестве своеобразного индикатора, который и применяется для получения требуемого значения.
4. Лупа применяется для наблюдения за искомым значением. Она совмещается со специальной отметкой на пластине. Подобным образом вычисляется показатель.

Применение строительного уровня

Электронные и лазерные, механические измерительные приборы требуют бережного обращения. Сильный удар и несвоевременное обслуживание может привести к тому, что они начнут работать неправильно. Кроме этого, время от времени рекомендуется выполнять калибровку всех механизмов.

• Изложение по теме образование



• Опытная проверка выводов исследования в условиях массовой школы



• Космическая безопасность это кратко



• Основные свойства неопределенного интеграла кратко



• Письмо деду морозу от группы детского сада шаблон

Механический измеритель углов – что это?

Привычным и доступным пока что считается механический прибор. Такой угломер универсальный, потому что позволяет приладить его практически к любой поверхности и снять показания внешнего и внутреннего угла. Бывает оптического типа и нониусного. Второй более распространен и удобен для контактного измерения. Нониус – это вспомогательная уточняющая шкала, которая комбинируется с основной и повышает точность значения на порядки. Ее роль может быть вам знакома из обращения со штангенциркулем, механическим микрометром и другими механическими измерительными приборами.

При покупке прибора важно поинтересоваться, по какому нормативному документу (стандарту) изготавливался товар, потому что критическим параметром будет точность, а если нет никакого регламентирующего документа для ее проверки и настройки, то ваши измерения могут быть далеки от истины. Поэтому лучше всего избегать китайских производителей, которые редко настолько серьезно подходят к калибровке, но зато дешевле любых российских или европейских аналогов

Механические виды приборов обладают самым замысловатым строением

Нониусный тип включает в себя следующие узлы: корпус, к которому прикреплен диск с помощью гайки, основание с основной шкалой и нониусом, а также имеется линейка и хвостовик, передвигающийся по ней в процессе фиксирования значения углов. Оптический вид состоит из корпуса, в котором находится диск со шкалой, к нему прикреплена неподвижная линейка, а на диске установлена лупа, подвижная линейка и ее рычаг. Под диском есть пластинка с указателем, который видим через окуляр. Вся эта система приводится в движение, потом фиксируется в выбранном месте, а через лупу снимается показание

Механические виды приборов обладают самым замысловатым строением. Нониусный тип включает в себя следующие узлы: корпус, к которому прикреплен диск с помощью гайки, основание с основной шкалой и нониусом, а также имеется линейка и хвостовик, передвигающийся по ней в процессе фиксирования значения углов. Оптический вид состоит из корпуса, в котором находится диск со шкалой, к нему прикреплена неподвижная линейка, а на диске установлена лупа, подвижная линейка и ее рычаг. Под диском есть пластинка с указателем, который видим через окуляр. Вся эта система приводится в движение, потом фиксируется в выбранном месте, а через лупу снимается показание.

Классификация измерительных инструментов

При выполнении работ, связанных с изготовлением различных деталей, ремонтно-строительными работами и т д., применяют контрольно-измерительные приборы. Компании, занимающиеся выпуском данной продукции, выпускают множество видов измерительных приборов – ручные, универсальные, цифровые и т.д.

К ручным измерительным инструментам относятся линейки, рулетки, угольники, штангенциркули, микрометры и т д. Большинство ручных инструментов относятся к универсальным измерительным инструментам. Такие изделия можно использовать при измерении большинства деталей и узлов.

Ручной измерительный инструмент

Для проведения точных измерений используется инструмент с закрепленным на нем лазером. Такие изделия используются в строительстве – это нивелиры, дальномеры и другие изделия, предназначенные для разметки фронта работ или проведения геодезических изысканий. Лазерный измеритель прост в эксплуатации, точность показаний берется. Большинство таких инструментов может передавать полученные данные для дальнейшей обработки на компьютер.

Строительные измерительные инструменты нашли свое применение на строительной площадке. Он прост в эксплуатации, ручной, не очень точный. При этом на стройке используется инструмент с лазерным лучом. Это позволяет проводить измерения с субмиллиметровой точностью.

Перед началом работы используются измерительные и маркировочные инструменты. С его помощью размечают заготовки, намечают контуры будущей детали и только после этого приступают к ее изготовлению. В плотницком и столярном деле используют следующие инструменты – линейку, рулетку, уровень, в том числе гидравлический. Кроме того, они также используют в качестве толщиномера, циркуля, угольники разных размеров. Также есть такие отряды, как ерунок или малка.

Для работы с металлом применяют другие приспособления, например штангенциркуль или штангенциркуль с разметочными губками. Для работы с металлом рекомендуется использовать так называемые металлические рабочие линейки, изготовленные из высококачественной нержавеющей стали с ценой деления от 1 до 0,5 мм. Кроме того, в производстве используются шаблоны, ими обозначают сложные дуговые линии.

Механические измерительные приборы можно разделить на пять классов:

• безразмерный;
• штангенциркуль;
• головы;
• рычаг переключения передач;
• микрометрический.

К первому классу относятся линейки — калибровочные и изогнутые. С их помощью проверяется прямолинейность поверхности. Его можно производить через свет, либо для этого используют щупы.Для проверки зазора калибровочную линейку кладут на контролируемую поверхность, например на направляющие станка. К измерительным устройствам этого класса относятся калибровочные пластины, концевые блоки и многие другие.

Поверхностная плита

Измерительный инструмент состоит из двух управляющих поверхностей, между которыми устанавливается размер. Одна поверхность является частью стержня, на другой подвижной или неподвижной контрольной линейкой, где нанесен размерный риск. Они могут иметь различную величину деления в зависимости от точности инструмента.Инструмент этого класса применяют для измерения наружных и внутренних размеров — штангенциркулей, для измерения глубины паза. С помощью этого типа инструмента контролируют размеры зуба в зубчатом колесе.

Измерительные головки представляют собой устройства, которые преобразуют движение измерительного наконечника в движение стрелки на круглой шкале с разметкой. Эти устройства используются, например, для измерения биения заготовки, зажатой в патроне токарного станка. Чтобы с такой головкой было легче работать, на фабричном сленге ее называют «часовой», используют стойки или стойки. Измерительные головки делятся на:

• наш;
• рычаг — шестерня;
• рычаг.

Измерительные головки

Основным элементом микрометрического инструмента является шпиндель, на поверхность которого нанесена особо точная резьба. Этот инструмент способен проводить измерения с точностью до 0,01 мм. Микрометрический инструмент устанавливается в скобы, приспособления и т д. Представителями этого класса инструментов являются микрометры, микрометрические нутромеры и глубиномеры и т д.

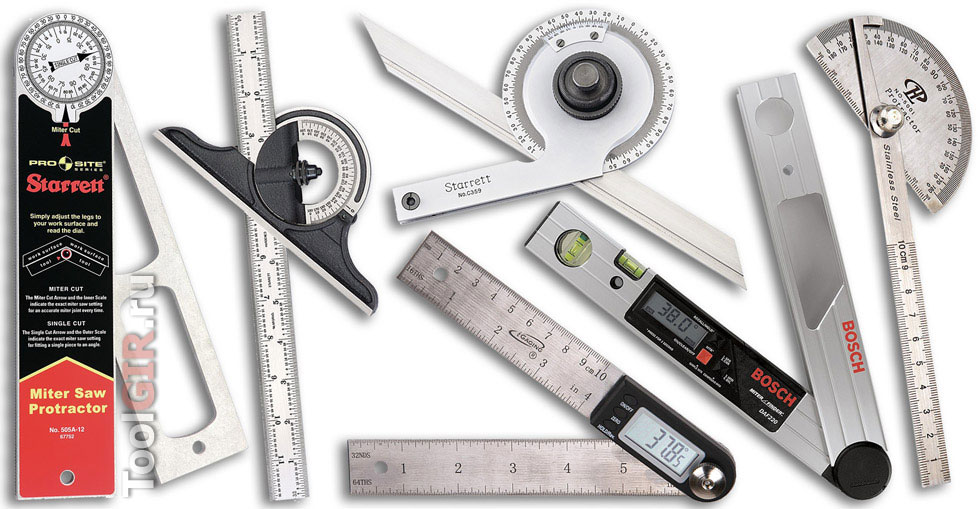

Различия угломеров

По принципу работы и особенности конструкции все предлагаемые модели можно разделить на:

Контроль углов фрезы угломером.

1. Электронные изделия, они называются еще цифровыми. Эти устройства точные, работают по принципу полупроводников. На передней части прибора есть дисплей, на нем отображается показание. Инструмент точный, он позволяет выполнять даже сложные работы с легкостью.
2. Лазерное оборудование работает по принципу направления луча на точку. Минусом является то, что луч лазерного указателя увидеть невооруженным взглядом сложно. Для этого применяются дополнительные приемники, чтобы обеспечить точное наведение на цель.
3. Оптические угломеры имеют специальную линзу, которой и пользуются для проведения измерения.
4. Маятниковые приборы предназначены для того, чтобы получать точные измерения. Они распространены в инструментальном производстве, работают по принципу маятника. Шкала остается неподвижной, перемещается во время использования только стрелка, которая ставится на противовес.
5. Среди механического инструмента есть нониусы и обычные модели. Инструмент компактный, контакт с плоскостями плотный, максимально точный.
6. Прибор фиксированных углов дает возможность определить точное значение, проверить ровность. Например, он применяется для проверки углов на 90 либо 30 градусов. Это скорее шаблон, чем полноценный измерительный инструмент.

Как пользоваться угломером с нониусом?

Механический угломер — это распространенный инструмент при строительстве или изготовлении различных деталей.

При выполнении измерений следует учитывать показания не только с дополнительной шкалой, но и без нее. Главное отличие будет в погрешности. Первый метод измерений намного проще, поэтому если вы начинающий специалист, то он отлично подойдет. Начинать проводить процедуру можно на любых поверхностях, если это позволяют выполнить угломеры с нониусом. Работать можно как с внешними, так и внутренними углами.

Для начала нужно убедиться в исправности измерительного устройства. Далее установить линейку на нуле и зафиксировать ее. Она не должна выполнять каких-либо движений. Если такое случилось, то в процессе проведения измерений могут возникнуть проблемы. Поэтому лучше сразу заменить на новое устройство. За точку отсчета берем нижнюю поверхность. Затем располагаем ее вдоль той поверхности, которая вам необходима. Для этих целей в некоторых видах угломеров имеется дополнительный упор. Теперь следует повернуть линейку до нужной точки, и прибор покажет, сколько градусов в данном угле. Металлическая линейка подходит только для измерений, а для разметки следует использовать другое устройство.

Суть второго способа заключается в использовании дополнительной шкалы. Например, зафиксировано определенное показание. Теперь необходимо установить линейку и посчитать деления на нониусе. Как ведется расчет? Первая линия на такой дополнительной шкале является отправительной точкой, то есть нулевой отметкой. Она должна совпадать с линией измеренного угла. Допустим, угломер показал значение в 35º. Пятая черта на шкале нониуса соответствует числу 4. Таким образом, измеренный угол имеет показание 35,4º.

Электронные угломеры — их применение и надежность

Цифровые устройства пользуются популярностью, но не потому, что имеют высокую точность измерений, а за счет простоты и скорости снятия показаний. Их основное достоинство в том, что измерения проводятся автоматически, и выводятся на дисплей. Как пользоваться электронными угломерами, известно даже новичкам, так как это самый простой вид инструмента. Для этого нужно приложить опорные планки к перпендикулярным поверхностям, после чего снять готовые показания с ЖК-дисплея. Измерения выводятся с учетом десятых и сотых долей градусов, что зависит от класса точности прибора.

Главный недостаток электронных измерителей в том, что несмотря на заявленные значения производителями о низкой их погрешности, они сильно уступают механическим устройствам. Стоит отметить только, что далеко не все приборы имеют низкую точность, так как брендовые модели известных производителей доказывают свою точность на практике. Однако стоимость таких приборов в два раза выше обычных электронных угломеров из Китая. Покупать китайский прибор рационально только в случае, если не важна высокая точность данных. В противном случае лучше воспользоваться механическим устройством с нониусом.

Угломер: устройство и назначение

Механический и иной вариант исполнения угломеров предназначен для измерения углов. При этом поверхности, образующие его, могут находится в различных плоскостях. В продаже встречаются и оптические варианты исполнения, способные проводить замеры удаленно.

Большое распространение получил угломер механический. Для его применения достаточно приложить к поверхности. Контактный способ достаточно прост и практичен, но не всегда применим. Примером можно назвать ландшафтные работы.

Оптический метод позволяет проводить замеры даже в случае нахождения относительно далеко от исследуемого объекта. Современные варианты исполнения могут выводить информацию на дисплее, то есть ничего рассчитывать не приходится.

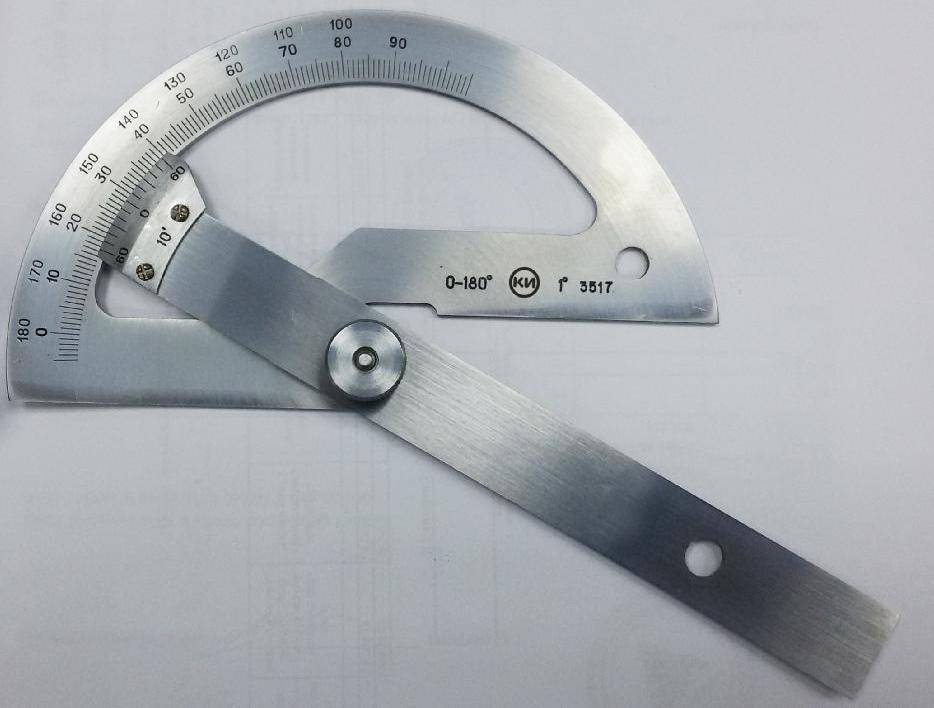

Устройство оптического угломера

Самый простой угломерный инструмент характеризуется следующими особенностями:

1. При измерении используется две обычные линейки, которые на поверхности имеют шкалы.
2. Линейки выставляются по углу, после чего проводится снятие показателей.

При проведении столярных работ часто используются жесткие угломеры. Они позволяют быстро задать наиболее часто применяемые показателя, к примеру, 90 или 45, 30°.

Как правильно измерять углы оптическим угломером

Оптический измеритель углов являет собой усовершенствованную модель, которая дополнена увеличительной лупой. Ее назначение для того, чтобы считывать полученные значения. Диапазон измерений составляет от 0 до 360 градусов, а на шкале представлены отметки, по которым отсчитываются градусы и доли минут. За счет большого количества рисок на шкале, прибор имеет оптическую линзу, благодаря которой можно с высокой точностью просчитать измеренное значение угла.

На приборе находятся регулировочные или настроечные винты, посредством которых происходит перемещение и фиксация опорной планки после установки измеренного значения. Одна шкала, которая определяет целое значение градусов, является неподвижной. Вторая шкала перемещается в зависимости от измеряемой поверхности. Целое значение градусов отсчитывается по отметке, совпадающей с нулевым значением на неподвижной шкале. Доли отсчитываются по дополнительным рискам на подвижной шкале.
